| Tipo de produto | Porteiro vídeo colorido com tela tátil de 7 polegadas |
| Marca | Thomson |
| Referência | 512262 |
| Tela | Diagonal de 7 polegadas (17,78 cm), 16:9, resolução 800 x 480 pixels, tátil |
| Câmera | Sensor 1/4" CMOS, ângulo de visão 70° orientável, visão noturna até 1 m |
| Memória de imagens | 100 fotos com data e hora |
| Toques | 10 melodias à escolha |
| Alimentação | Monitor: 15 Vdc 1 A via adaptador de rede fornecido; placa de rua: alimentada pelo monitor |
| Consumo | 45 a 580 mA |
| Temperatura de uso | -10 °C a 50 °C, 85% UR máx. |
| Crachás | 2 crachás de configuração (vermelhos) e 2 crachás de acesso (pretos) fornecidos; até 50 crachás de acesso |
| Saídas | Fechadura elétrica 12 Vdc máx 1 A e contato seco para motorização de portão |
| Conexões | Placa de rua e monitor por cabo de 4 fios; suporte inteligente com bornes |
| Garantia | 3 anos peças e mão de obra |
| Manutenção | Desconectar antes da limpeza; pano macio ligeiramente úmido; sem produtos abrasivos |
| Segurança | Não instalar em exterior direto, perto de fontes eletromagnéticas ou produtos inflamáveis |
| Peso e dimensões | Não especificado no manual |
| Peças de reposição | Disponível junto ao fabricante (Avidsen) durante o período de garantia |
Perguntas frequentes - 512262 THOMSON
Perguntas dos utilizadores sobre 512262 THOMSON
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Telefone em formato PDF gratuitamente! Encontre o seu manual 512262 - THOMSON e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. 512262 da marca THOMSON.
MANUAL DE UTILIZADOR 512262 THOMSON

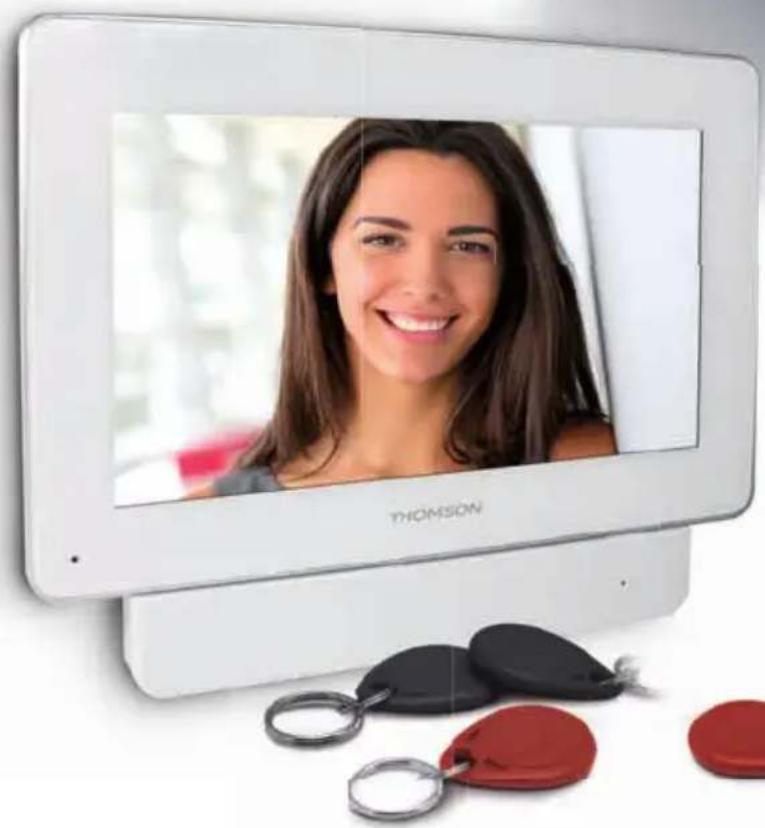

Videoporteiro a cores 18cm
ref. 512262

1 - PRECAUÇ ES DE UTILIZAÇÃO 05
2 - CONSERVAÇÃO E LIMPEZA 05
3 - RECICLAGEM 05
B - DESCRIÇÃO DO PRODUTO 06
1 - CONTE DO DO KIT 06
2 - MONITOR 07
3 - SUPORTE INTELIGENTE 08
4 - PLACA DE RUA 08
5 - ADAPTADOR DE CORRENTE 09
6 - PLACA DE FIXAÇÃO NA PAREDE PARA A PLACA DE RUA 09
C - INSTALAÇÃO 10
1 - LIGAÇÃO DA PLACA DE RUA E DO MONITOR 10
2 - INSTALAÇÃO DA PLACA DE RUA 11
3 - INSTALAÇÃO DO SUPORTE INTELIGENTE 11
4 - DIAGN STICO E MONTAGEM 12
5 - COLOCAÇÃO EM FUNCIONAMENTO DOS CRACHÁS DE ACESSO 13
5.1 - Registo dos crachás de configuração (cor vermelha) 13
5.2 - Registo dos crachás de acesso (cor preta) 14
5.3 - Eliminação de um crachá de acesso 14
5.4 - Eliminação de todos os crachás de acesso registados 15
5.5 - Seleção do efeito da apresentação de um crachá de acesso 15
D - CONFIGURAÇÃO 16
1 - AJUSTES E FUNÇ ES ACESSÍVEIS NO MONITOR 16
E - UTILIZAÇÃO 17
1 - COMUNICAÇÃO 17
2 - UTILIZAÇÃO DA FUNÇÃO MEM RIA DE IMAGEM 17
3 - DESBLOQUEIO DO ACESSO COM UM CRACHÁ DE ACESSO 17
F - PERGUNTAS FREQUENTES 18
G - INFORMAÇÕES TÉCNICAS E LEGAIS 19
1 - CARACTERÍSTICAS GERAIS 19
2 - GARANTIA 20
3 - ASSISTÊNCIA E CONSELHOS 20
4 - DEVOLUÇÃO DO PRODUTO - SPV 20
5 - DECLARAÇÃO DE CONFORMIDADE CE 20

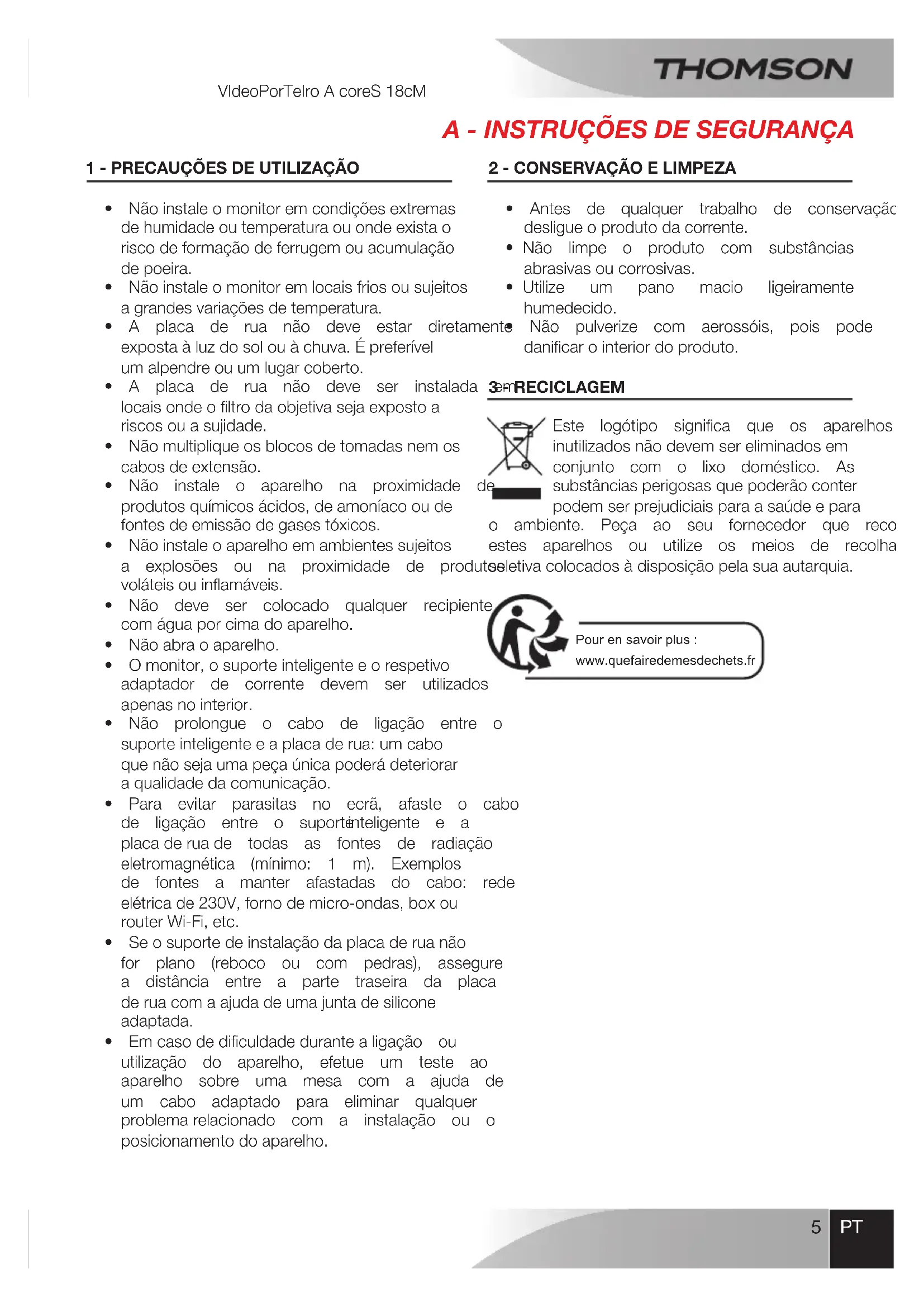

A - INSTRUÇÕES DE SEGURANÇA
1 - PRECAUÇÕES DE UTILIZAÇÃO
- Não instale o monitor em condições extremas de humidade ou temperatura ou onde exista o risco de formação de ferrugem ou acumulação de poeira.
- Não instale o monitor em locais frios ou sujeitos a grandes variações de temperatura.
- A placa de rua não deve estar diretamente exposta à luz do sol ou à chuva. É preferível um alpendre ou um lugar coberto.
- A placa de rua não deve ser instalada locais onde o filtro da objetiva seja exposto a riscos ou a sujidade.
- Não multiplique os blocos de tomadas nem os cabos de extensão.
- Não instale o aparelho na proximidade produtos químicos ácidos, de amoníaco ou de fontes de emissão de gases tóxicos.
- Não instale o aparelho em ambientes sujeitos
2 - CONSERVAÇÃO E LIMPEZA
- Antes de qualquer trabalho de conservação desligue o produto da corrente.
- Não limpe o produto com substâncias abrasivas ou corrosivas.
- Utilize um pano macio ligeiramente humedecido.
Não pulverize com aerossóis, pois pode danificar o interior do produto.
3emRECICLAGEM

Este logótipo significa que os aparelhos inutilizados não devem ser eliminados em conjunto com o lixo doméstico. As substâncias perigosas que poderão conter podem ser prejudiciais para a saúde e para o ambiente. Peça ao seu fornecedor que recc estes aparelhos ou utilize os meios de recolha a explosões ou na proximidade de produtoeletiva colocados à disposição pela sua autarquia. voláteis ou inflamáveis.
- Não deve ser colocado qualquer recipiente com água por cima do aparelho.
- Não abra o aparelho.
- O monitor, o suporte inteligente e o respetivo adaptador de corrente devem ser utilizados apenas no interior.
- Não prolongue o cabo de ligação entre o suporte inteligente e a placa de rua: um cabo que não seja uma peça única poderá deteriorar a qualidade da comunicação.
- Para evitar parasitas no ecrã, afaste o cabo de ligação entre o suportenteligente e a placa de rua de todas as fontes de radiação eletromagnética (mínimo: 1 m). Exemplos de fontes a manter afastadas do cabo: rede elétrica de 230V, forno de micro-ondas, box ou router Wi-Fi, etc.
- Se o suporte de instalação da placa de rua não for plano (reboco ou com pedras), assegure a distância entre a parte traseira da placa de rua com a ajuda de uma junta de silicone adaptada.
- Em caso de dificuldade durante a ligação ou utilização do aparelho, efetue um teste ao aparelho sobre uma mesa com a ajuda de um cabo adaptado para eliminar qualquer problema relacionado com a instalação ou o posicionamento do aparelho.

B - DESCRIÇÃO DO PRODUTO

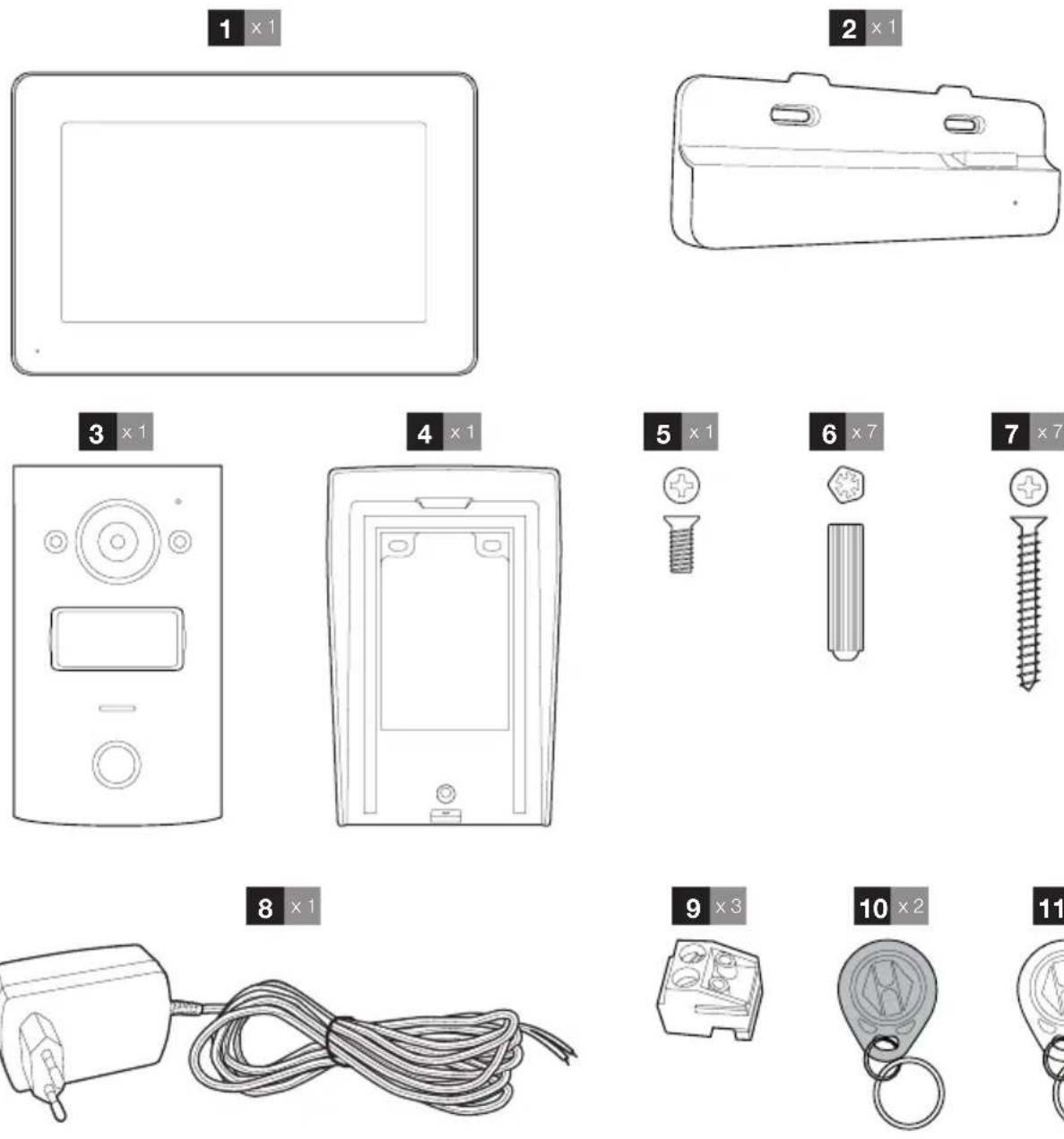

1 - CONTEÚDO DO kIT

11 × 2

1 Monitor
2 Suporte inteligente
3 Placa de rua
4 Placa de fixação na parede da placa de rua
5 Parafuso para a fixação da placa de rua n a placa de fixação de parede
6 Buchas para a fixação da placa de rua, do monitor e do suporte inteligente
7 Parafusos para a fixação da placa de rua, do monitor e do suporte inteligente
8 Adaptador de corrente 15Vdc 1A para alimentação elétrica do monitor
9 Terminais de ligação
10 Crachás de acesso (preto)
11 Crachás de configuração (vermelho)
B - DESCRIÇÃO DO PRODUTO

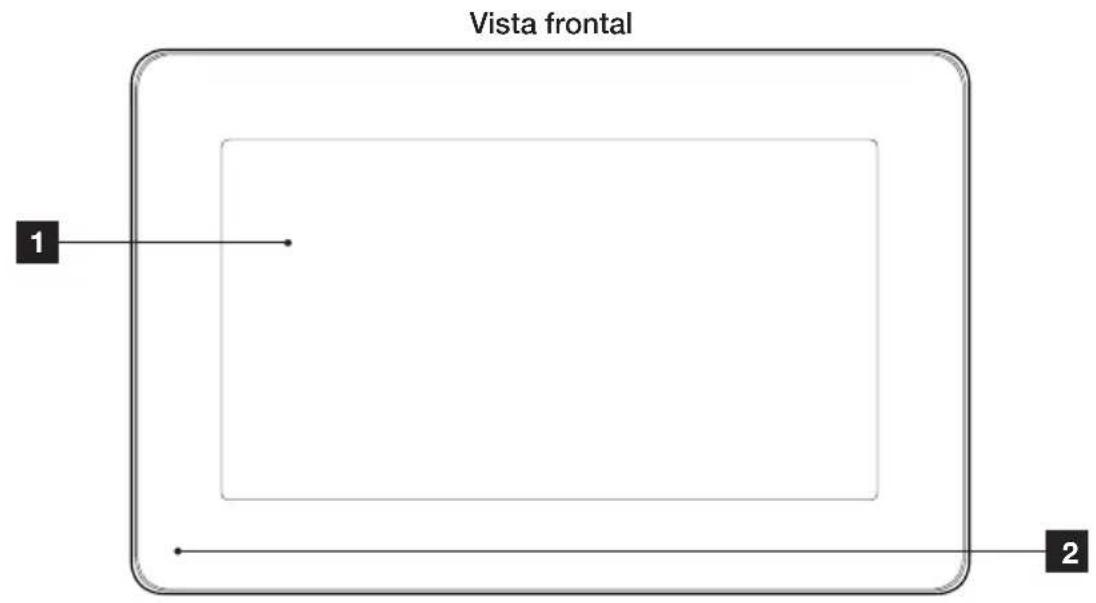

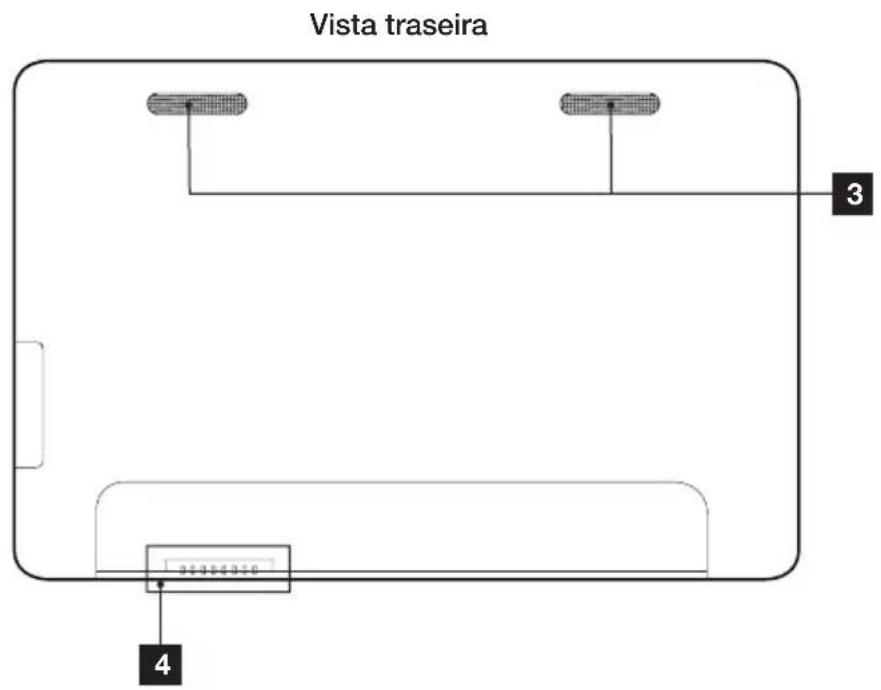

2 - MONITOR


| 1 | Ecrã tátil |
| 2 | Microfone |
| 3 | Altifalante |
| 4 | Ligação ao suporte inteligente |
B - DESCRIÇÃO DO PRODUTO

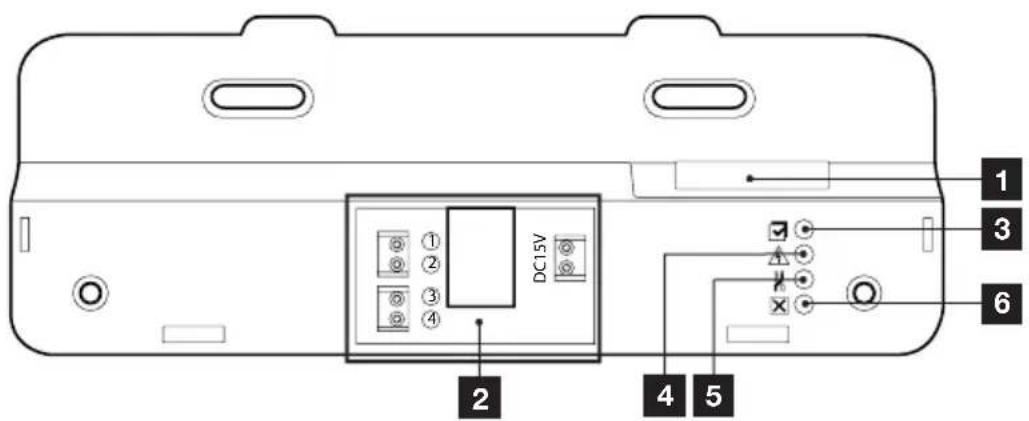

3 - SUPORTE INTELIGENTE

| 1 | Terminal de ligação do monitor |
| 2 | Terminais de ligação |
| 3 | Indicador de ligação do monitor suplementar Vermelho = Falha de ligaçãoAzul = Ligação OK ou monitor ausente |
| 4 | Indicador de ligação da alimentação elétrica Vermelho = Alimentação > 16VAzul = Alimentação < 16V OK |

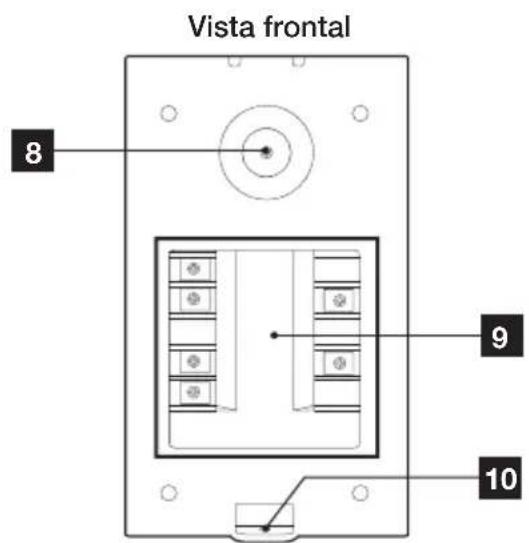

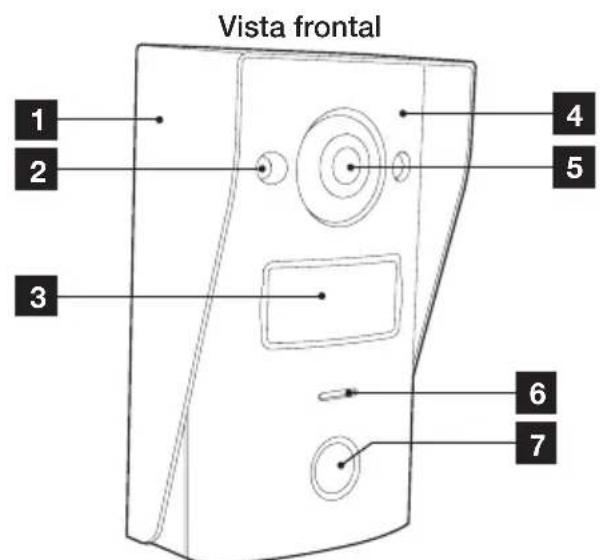

4 - PLACA DE RUA

| 1 | Placa de fixação da placa de rua |
| 2 | LED infravermelho |
| 3 | Placa de identificação |
| 4 | Microfone |
| 5 | Objetiva da câmara |
| 5 | Indicador de ligação da placa de ruaVermelho = Inversão de polaridadeAzul = Cablagem OK |
| 6 | Indicador de ligação da placa de rua: Vermelho = placa de rua não ligada (fios desligados ou cortados)*Azul = Ligação OK* é normal se o monitor for utilizado como monitor adicional numa instalação existente sem placa de rua ligada diretamente ao mesmo |

| 6 | Altifalante |
| 7 | Botão de chamada |
| 8 | Parafuso de ajuste da orientação da câmara |
| 9 | Terminal de ligação |
| 10 | Bloqueio para a fixação da placa de rua na placa de fixação |
B - DESCRIÇÃO DO PRODUTO

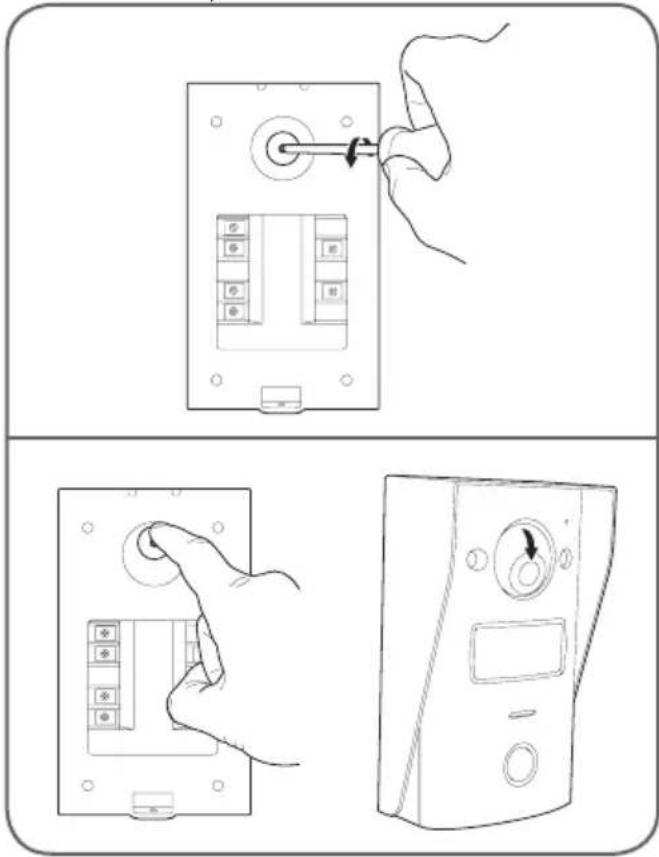

Orientação da câmara
- Desaperte ligeiramente o parafuso na parte traseira da placa de rua.

- Oriente a câmara conforme necessário e volte a apertar o parafuso.
Um adaptador de corrente 230Vac/15Vdc 1A está incluído no kit do monitor. A placa de rua não necessita de alimentação externa.
6 - PLACA DE FIXAÇÃO NA PAREDE PARA A PLACA DE RUA
A placa de rua inclui uma placa de fixação na parede, a qual encontra-se na parte traseira da placa de rua, segura por um parafuso na parte inferior.
C - INSTALAÇÃO

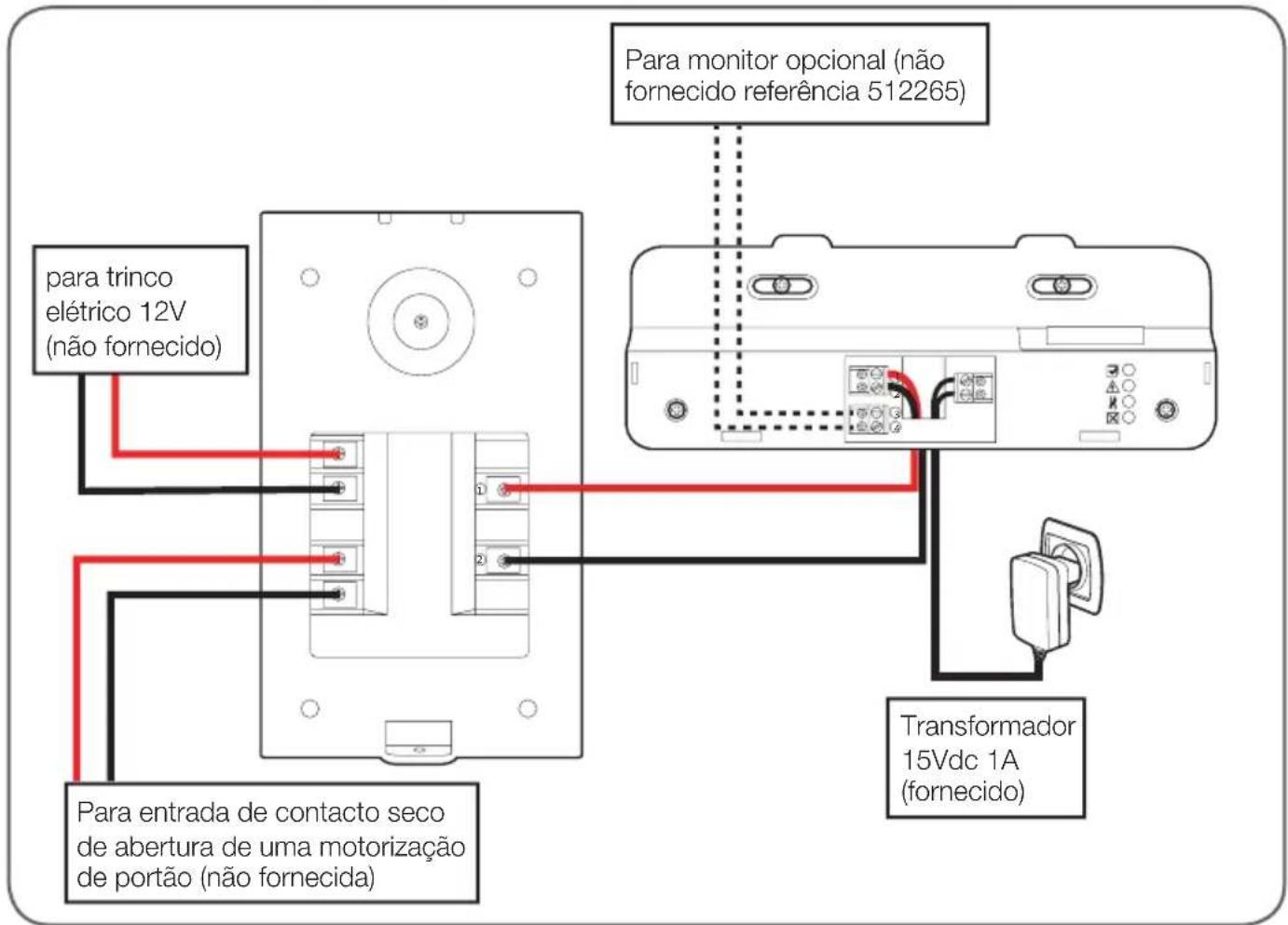

1 - LIGAÇÃO ENTRE A PLACA DE RUA E O MONITOR
Notas:
- O trinco elétrico deve ter tensão 12Vdc e intensidade 1A no máximo
- A saída para a motorização do portão deve estar ligada a uma entrada de contacto seco (entrada para contacto com chave, por exemplo).

A secção do cabo a utilizar depende do seu comprimento:
| Ligação da placa de rua ao monitor | |
| Comprimento do cabo Secção a utilizar | |
| De 0 a 25m | 6/10° tipo telefone |
| De 25 a 50m | 0.75mm ^2 |
| De 50 a 100m | 1.5mm ^2 |
| Ligação do contacto seco (motorização do portão) à placa de rua | |
| Comprimento do cabo Secção a utilizar | |
| De 0 a 50m 0.75mm2 | |
Ligação do contacto alimentado (trinco elétrico) à placa de rua
Comprimento do cabo Secção a utilizar

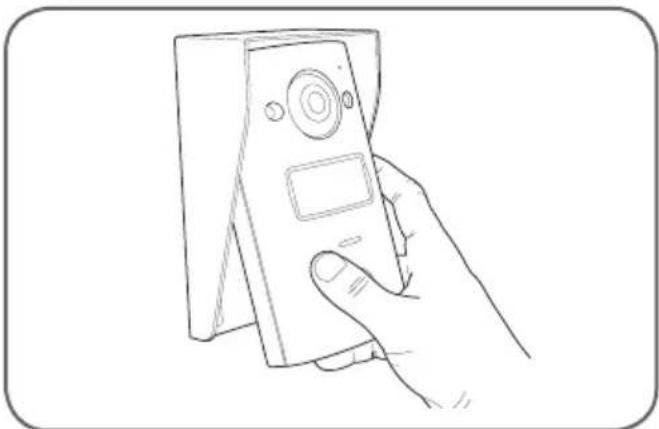

2 - INSTALAÇÃO DA PLACA DE RUA
- A placa de rua foi concebida para ser instalada de forma saliente sobre uma superfície vertical e plana.

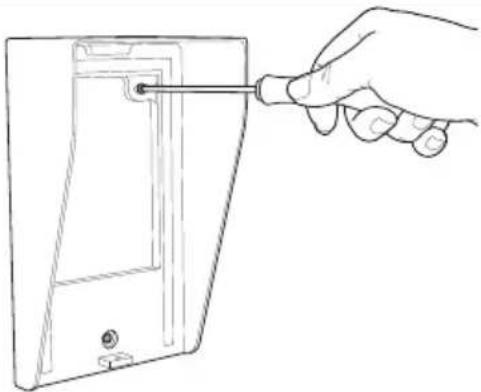

- Retire a placa de fixação na parede da parte traseira da placa de rua.
- Fixe a placa de fixação na parede na localização prevista com a ajuda de parafusos e buchas apropriados ao tipo de suporte (os parafusos e as buchas fornecidos são aconselháveis para paredes de material sólido).

- A ranhura na parte traseira do suporte permite passar os cabos.

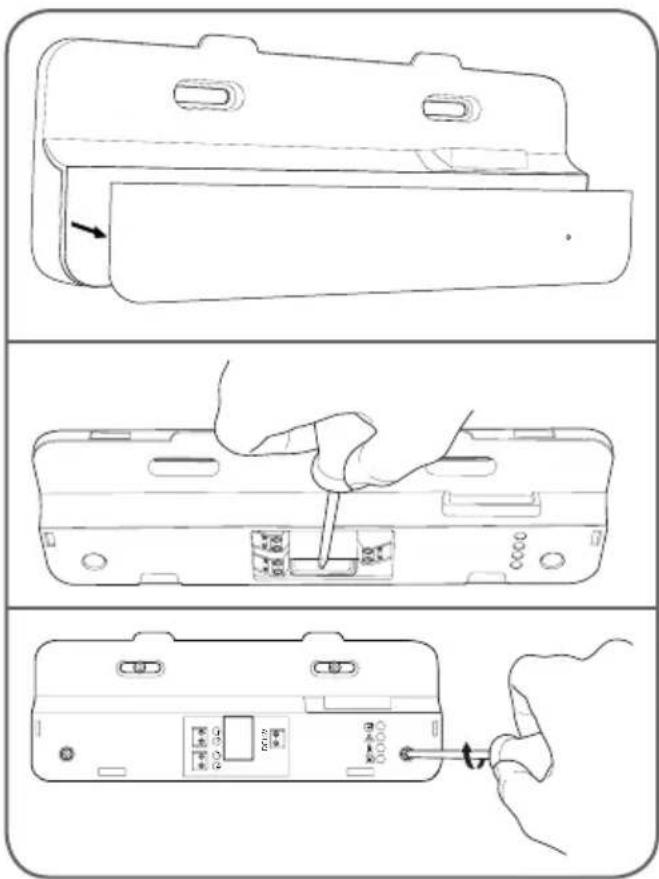

3 - INSTALAÇÃO DO SUPORTE INTELIGENTE
- Retire a tampa
- Posicione o suporte na localização prevista e procure a posição ideal para ligar os cabos.
- Se a saída dos cabos não for na parede, remova a parte inferior em plástico.
- Fixe o suporte inteligente com a ajuda de parafusos e buchas apropriados ao tipo de suporte (os parafusos e as buchas fornecidos são aconselháveis para paredes de material sólido).
C - INSTALAÇÃO

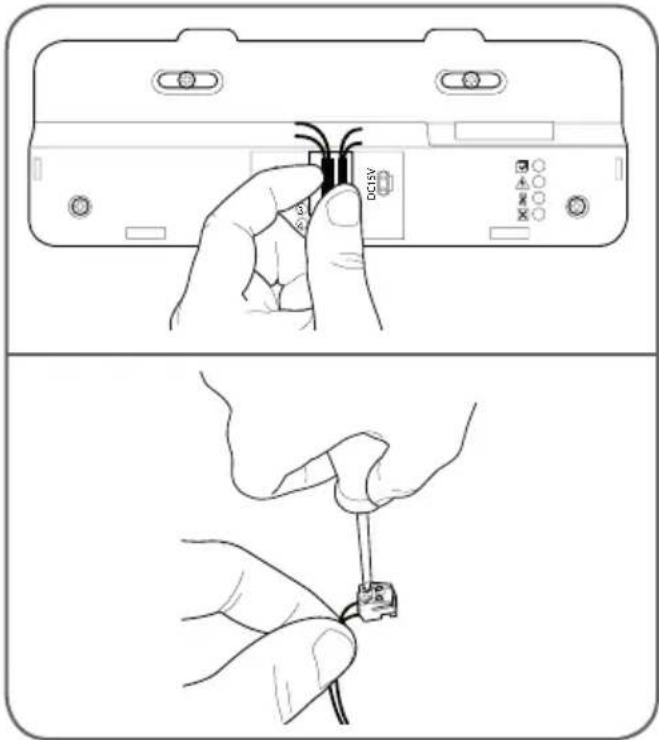

- Passe os fios no espaço previsto para esse efeito.
- Ligue os terminais de ligação, respeitando as cores.

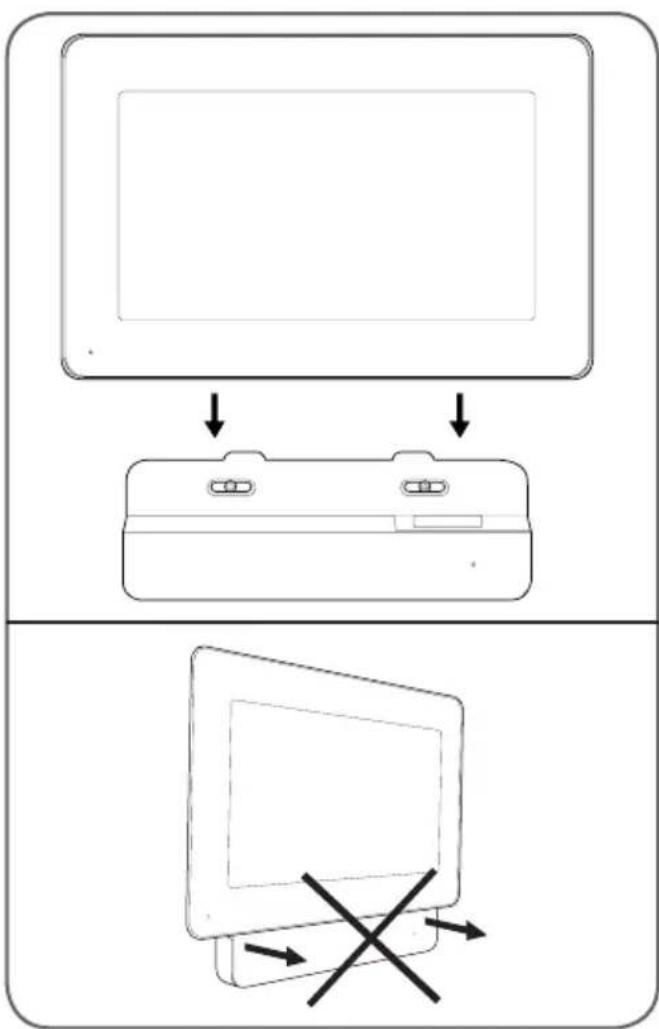

Quando as conexões estiverem efectuadas, antes de colocar o monitor, todos os indicadores do suporte inteligente devem ficar azuis:
| Indicador de ligação do monitor suplementarVermelho = Falha de ligaçãoAzul = Ligação OK ou monitor ausente |
| Indicador de ligação da alimentação elétricaVermelho = Alimentação > 16VAzul = Alimentação < 16V OK |
| Indicador de ligação da placa de ruaVermelho = Inversão de polaridadeAzul = Cablagem OK |
| Indicador de ligação da placa de ruaVermelho = placa de rua não ligada (fios desligados ou cortados)*Azul = Ligação OK* é normal se o monitor for utilizado como monitor adicional numa instalação existente sem placa de rua ligada diretamente ao mesmo |
- Se todos os indicadores do suporte inteligente estiverem azuis (exceto eventualmente o da placa de rua, conforme abaixo), coloque o monitor no seu alojamento. Controlar a instalação, no caso contrário.
C - INSTALAÇÃO

5 - COLOCAÇÃO EM FUNCIONAMENTO DOS CRACHÁS DE ACESSO
Nota : Os crachás fornecidos são pré-associados na fábrica, não é necessário efetuar o procedimento que segue. O procedimento é útil em caso reinicialização do aparelho após um erro de manipulação ou perda de um crachá de acesso.

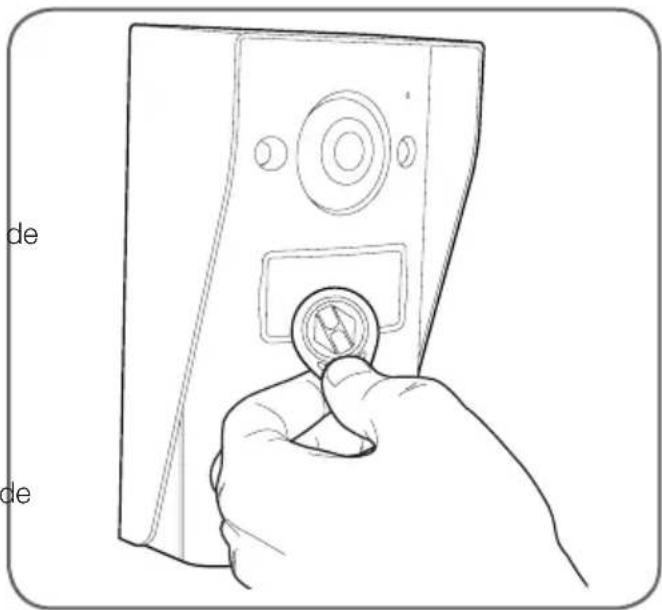

5.1 - REGISTO DOS CRACHÁS DE CONFIGURAÇÃO (COR VERMELHA)
- Os crachás de configuração fornecidos permitem adicionar ou retirar os crachás acesso. Os crachás de configuração não podem desbloquear o acesso controlado pelo videoporteiro.
- Só 2 crachás de configuração podem associados ao produto. Se tentar associar um terceiro crachá, o primeiro será eliminado.
- Para associar um crachá de configuração, com o ecrã do videoporteiro apagado, premir a tecla de associação na parte traseira da placa de rua. O videoporteiro aguardará a leitura de um crachá durante 90s.

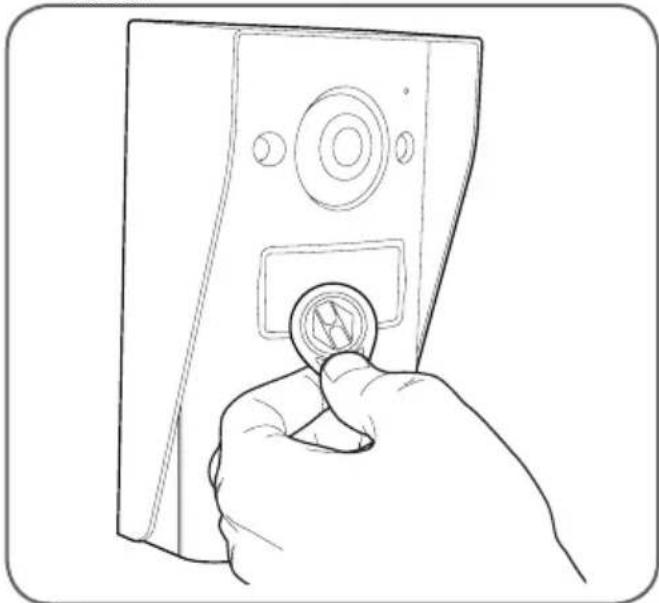

- Apresente o crachá vermelho em frente d'placa de identificação da placa de rua à uma distância de 5cm no máximo. Quando o crachá é lido e registado pela placa de rua, esta emite um bipe longo e 2 bipes curtos.

ser • Aguarde 90s ou prima o botão de chamari para voltar ao funcionamento normal. • Repita o procedimento completo para o segundo crachá, se necessário.
C - INSTALAÇÃO
5.2 - REGISTO DOS CRACHÁS DE ACESSO (COR PRETA)
- Os crachás de acesso fornecidos permitem desbloquear o acesso controlado pelo videoporteiro. Para associar um crachá de acesso, com o ecrã do videoporteiro apagado, apresentar um dos crachás de configuração em frente da placa de identificação da placa de rua. A placa de rua emite 3 bipes consecutivos.

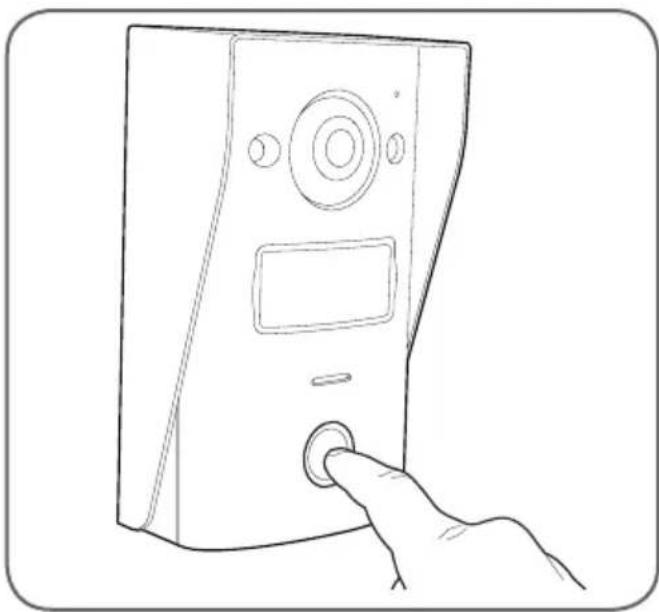

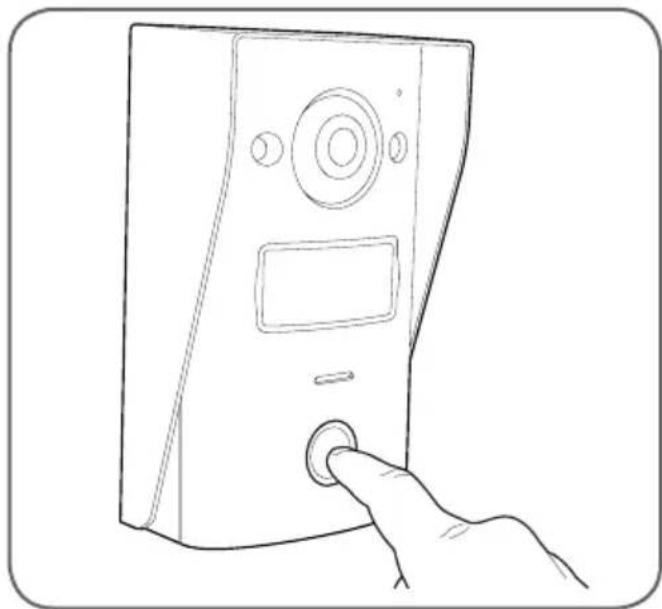

- Nos 10 segundos que seguem, prima o botão de chamada. A placa de rua emite um bipe.

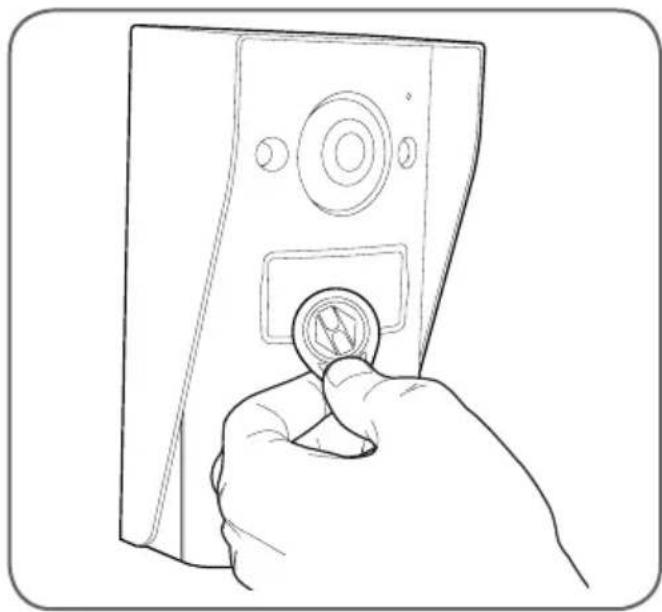

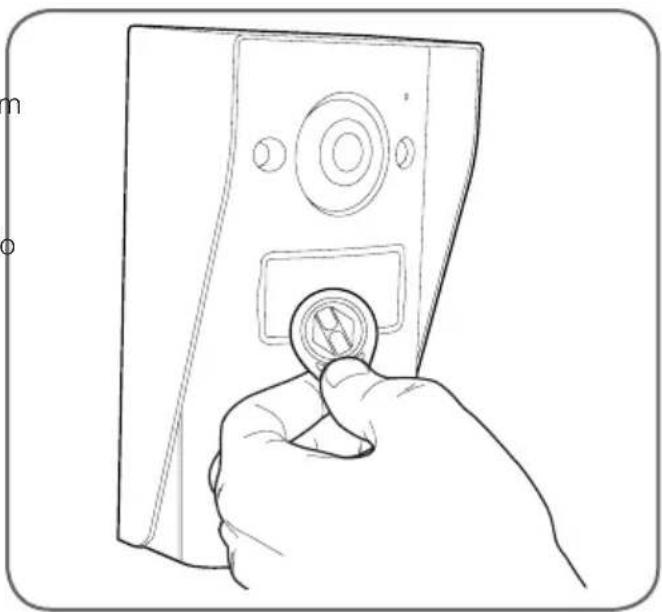

- Apresentar o crachá de acesso a associar em frente da placa de identificação. A placa rua emite um bipe longo e 2 bipes curtos. O crachá é associado.

- Se necessário, pode apresentar vários crachás de acesso a associar. A placa de rua pod suportar até 50 crachás de acesso, referência 512276.
5.3 - ELIMINAÇÃO DE UM CRACHÁ DE AceSSo
- Para eliminar um crachá de acesso, com ecrã do videoporteiro apagado, apresentar um dos crachás de configuração em frente da placa de identificação da placa de rua. A placa de rua emite 3 bipes consecutivos.

• Nos 10 segundos que seguem, prima o botão de chamada. A placa de rua emite um bipe.
C - INSTALAÇÃO

- Apresente novamente o crachá de configuração em frente da placa de identificação. A placa de rua emite 4 bipes consecutivos.

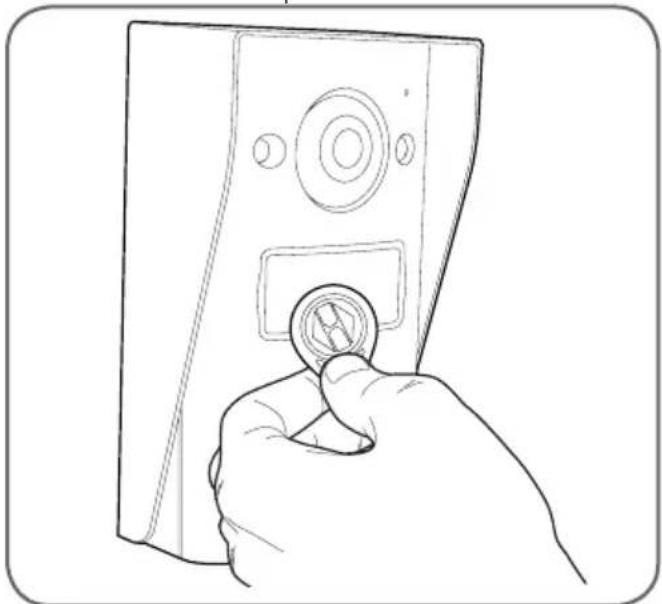

- Apresente o crachá de acesso a eliminar em frente da placa de identificação. A placa o rua emite um bipe curto. O crachá é apagado da memória e não acionará mais o portão automático ou o trinco elétrico ligado à placa de rua.

- Se necessário, pode apresentar vários crachás de acesso a eliminar.
5.4 - ELIMINAÇÃO DE TODOS OS CRACHÁS DE ACESSO REGISTADOS
- Para eliminar todos os crachás de acesso (em caso de perda ou roubo por exemplo), com o ecrã do videoporteiro apagado, mantenha o botão de chamada da placa de rua até ouvir um sinal sonoro (cerca de 3 segundos).
- Apresente um dos crachás de configuração em frente da placa de identificação da placa de rua. A placa de rua emite 3 bipes consecutivos.
- Mantenha de novo o botão de chamada ouvir um sinal sonoro longo. Todos os crachás de acesso registados são apagados da memória da placa de rua.

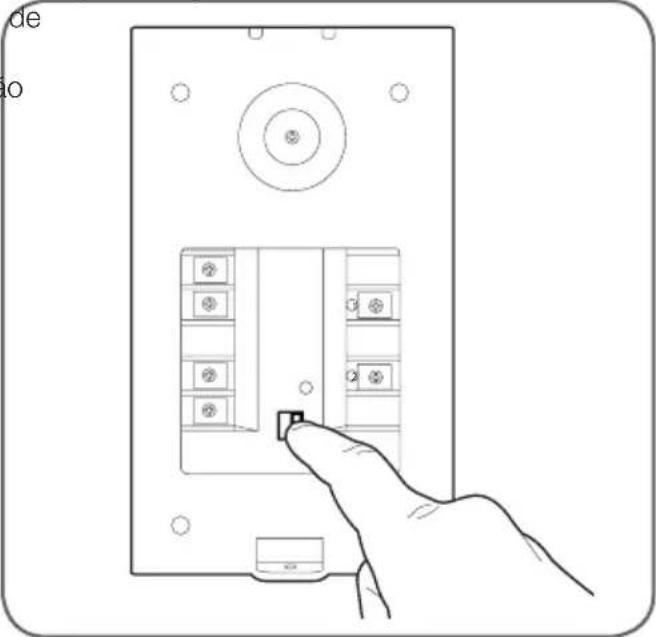

5.5 - SELEÇÃO DO EFEITO DA APRESENTAÇÃO DE UM CRACHÁ DE ACESSO

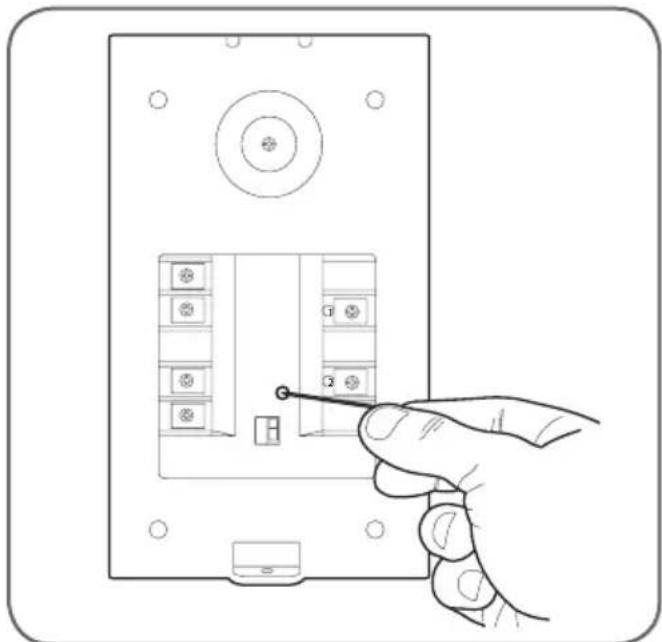

- O seletor na parte traseira da placa de rua permite escolher se pretende acionar a saída trinco elétrico ou a saída portão automático durante a apresentação de um crachá de acesso.

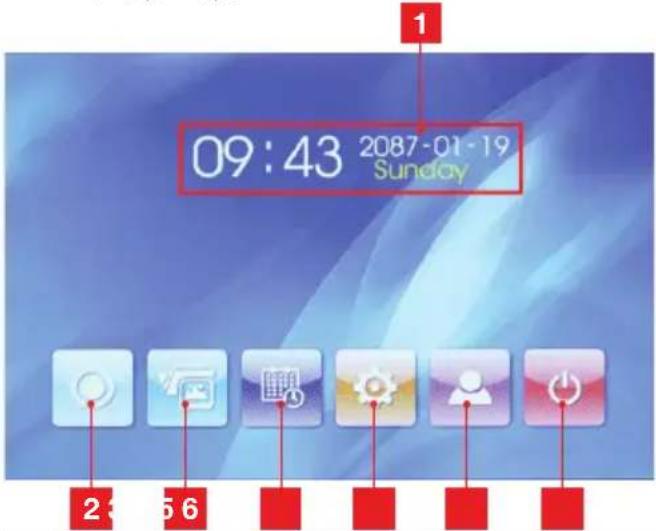

- Tocar no ecrã do monitor para apresentar menu principal:

| 1 | Data e hora atuais (utilizadas para datar as fotos capturadas pela placa de rua) |
| 2 | Ícone do videoporteiro* |
| 3 | Ícone de acesso às fotos gravadas. O ícone está sublinhado a amarelo quando as fotos gravadas ainda não foram consultadas |
| 4 | Ajuste da data e hora |
| 5 | Ajuste da imagem e do toque de chamada |
| 6 | Placa de fixação da placa de rua |
| 7 | Voltar ao modo de espera |
*requer a presença de um monitor suplementar referência 512265, não fornecido.

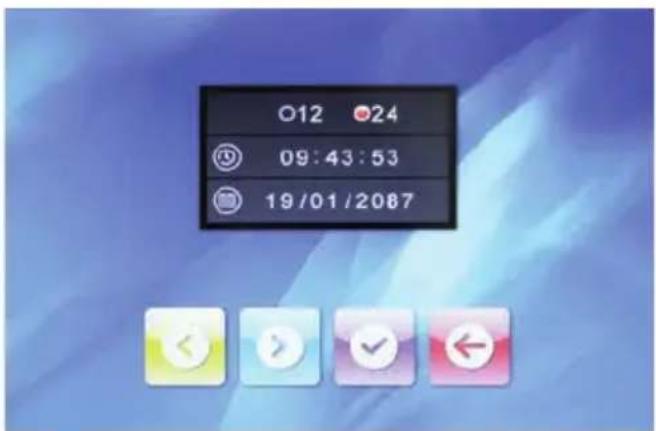

- No ecrã principal, premir o ícone de ajuste da data e hora :

- Ajustar sucessivamente o formato de apresentação da hora e da data, premindo no ecrã o valor a modificar e utilizando os ícones o e para alterar o valor destacado. De seguida, premir o ícone para registar as alterações e, por fim, o ícone para voltar ao ecrã principal.

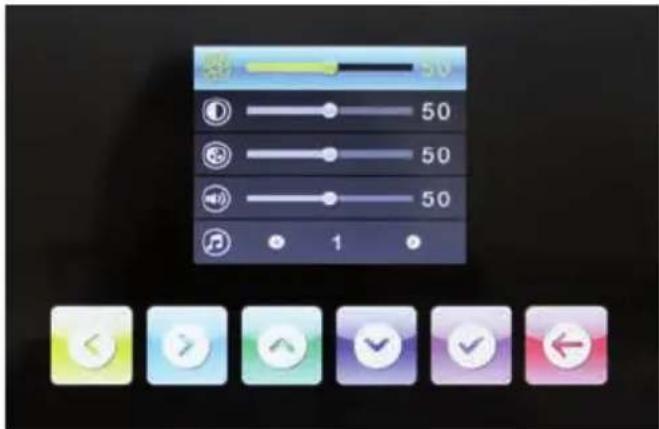

- No ecrã principal, premir o ícone de ajuste da imagem e do toque de chamada :

- Ajustar sucessivamente o brilho do ecrã, o contraste, a cor, o volume do toque de chamada e o próprio toque de chamada, selecionando os ícones e e, por fim, utilizando os ícones e para modificar o valor destacado. De seguida, premir o ícone para registar as alterações e, por fim, ícone para voltar ao ecrã principal.
E - UTILIZAÇÃO
1 - PROGRAMAÇÃO

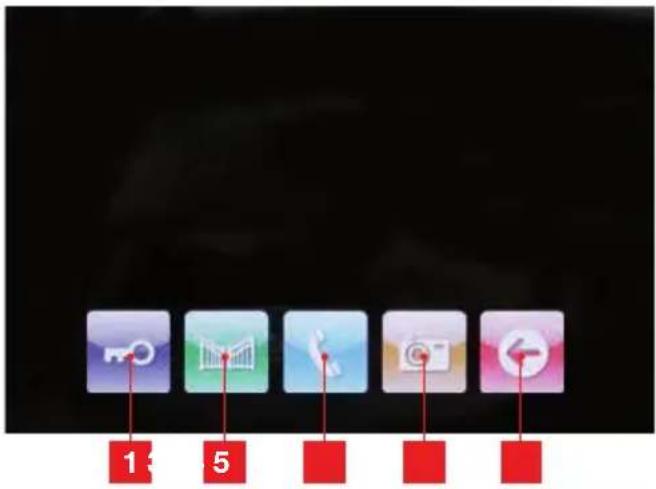

Quando um visitante prime o botão de chamada, é acionado o sinal sonoro do monitor e da placa de rua, a captura de uma foto e a luz do ecrã:

| 1 | Acionamento da abertura de um trinco elétrico ligado à placa de rua |
| 2 | Ligação do contacto seco (motorização do portão) à placa de rua |
| 3 | Atender a comunicação para responder e falar com o visitante |
| 4 | Captura de uma foto adicional e gravação na memória do dispositivo (cada foto é capturada no momento em que o botão de chamada da placa de rua é premido) |
| 5 | Fim da conversa |
2 - UTILIZAÇÃO DA FUNÇÃO MEMÓRIA DE IMAGEM
Cada pressão no botão de chamada da placa de rua desencadeia a tirada de uma fotografia placa de rua. As fotos incluem a data e a hora da captura e, assim, poderá saber quem se apresentou na sua ausência.

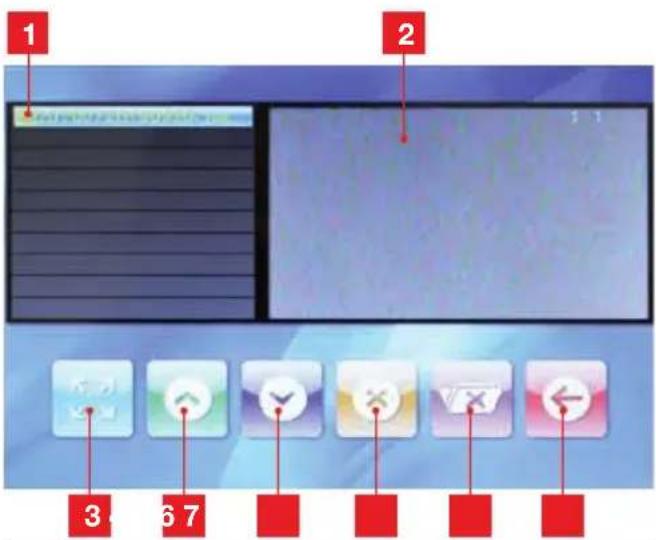

No ecrã principal, clique no ícone para aceder às fotos gravadas (o ícone pisca a amarelo quando as fotos capturadas não foram consultadas):

| 1 | Lista das fotos na memória. É atribuído um nome a cada foto no seguinte formato: Ano – Mês – Dia – Hora – Minutos – Segundos |
| 2 | Pré-visualização da foto |
| 3 | Apresentação em ecrã inteiro da foto atualmente selecionada |
| 4 | Foto anterior |
| 5 | Foto seguinte |
| 6 | 10 Edição da câmara atualmente selecionadaATENÇÃO: esta operação não pode ser anulada |
| 7 | Eliminação de todas as fotos na memória ATENÇÃO: esta operação não pode ser anulada |
| 8 | Voltar ao menu principal |
3 - DESBLOQUEIO DO ACESSO COM UM CRACHÁ DE ACESSO
pela

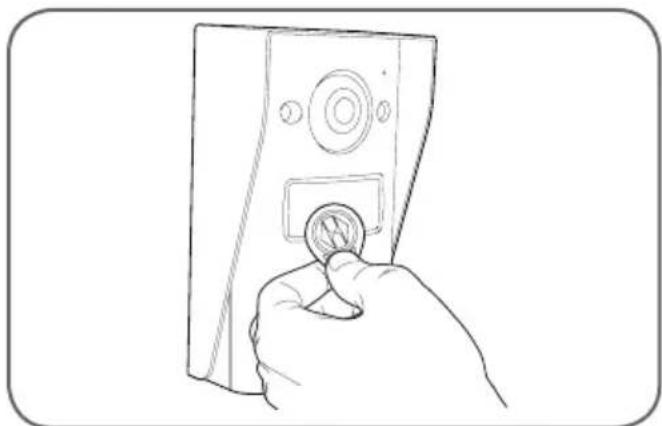

A passagem de um dos crachás de acesso frente da placa de identificação da placa de desencadeia a abertura do portão ou do trinco elétrico cometado.

| Sintomas Causas possíveis Soluções | ||
| O suporte inteligente apresenta uma predefinição (indicador vermelho) quando o ecrã está aceso. | Isto é normal | O diagnóstico fornecido pelo suporte inteligente é válido apenas quando o ecrã está desligado. |
| O monitor não se acende | O adaptador não está ligado à rede elétrica/o monitor não está inserido de forma correta no suporte inteligente. | Verifique se todos os cabos de alimentação estão correctamente ligados. |
| Ausência de imagem no monitor (ecrã azul ou branco). | A placa de rua e o suporte inteligente não estão ligados de forma correta. | Retire o ecrã do suporte inteligente e consulte o respetivo diagnóstico. Controle as ligações. |
| A secção dos condutores utilizados não está adaptada à distância que separa o monitor e a placa de rua | Controle a secção dos cabos em função da distância, com a ajuda do presente manual de utilização. | |
| A imagem aparece desvanecida. | A secção dos condutores utilizados não está adaptada à distância que separa o monitor e a placa de rua. | Controle a secção dos cabos em função da distância, com a ajuda do presente manual de utilização. |
| Os cabos que ligam a placa de rua e o monitor estão próximos dos cabos de alimentação de 230V | Se possível, utilize uma manga específica para os cabos que ligam o monitor e a placa de rua. | |
| Ruído de fundo quando a comunicação áudio está ativada. | A secção dos condutores utilizados não está adaptada à distância que separa o monitor e a placa de rua. | Controle a secção dos cabos em função da distância, com a ajuda do presente manual de utilização. |
| Os cabos que ligam a placa de rua e o monitor estão próximos dos cabos de alimentação de 230V | Se possível, utilize uma manga específica para os cabOS que ligam o monitor e a placa de rua. | |
| O comando do trinco não abre a porta. | A secção dos condutores utilizados não está adaptada. | Controle a secção dos cabos com a ajuda do presente manual de utilização. |
| A placa de rua e o trinco não estão ligados de forma correta. | Controle as ligações entre a placa de rua e o trinco elétrico. | |
| O modelo de trinco elétrico utilizado não é adaptado. | Controle a compatibilidade do trinco com as especificações do presente manual de utilização. | |
| O comando do portão não aciona a motorização. | A secção dos condutores utilizados não está adaptada. | Controle a secção dos cabos com a ajuda do presente manual de utilização. |
| A placa de rua e a motorização do portão não estão ligados de forma correta. | Controle as ligações e a entrada a utilizar para a motorização do portão, com a ajuda do manual de utilização da motorização do portão. | |
| Durante a comunicação com um visitante, o som do monitor é fraco ou distorcido. | O microfone da placa de rua está obstruído. | Verifique se o microfone da placa de rua está limpo (sujidade, insetos...). |
G - INFORMAÇÕES TÉCNICAS E LEGAIS
1 - CARACTERÍSTICAS GERAIS
| Monitor | ||
| Sons | Número 10 toques à escolha | |
| Ecrã | Tamanho Diagonal 7 polegadas (17.78cm), 16/9 | |
| Resolução 800 x 480 | ||
| Capacidade de memória de imagens | 100 fotografias | |
| Tensão de alimentação | 15Vdc 1A garantidos pelo suporte inteligente | |
| Consumo | 45 a 580mA | |
| Temperatura e taxa de humidade de utilização | -10 °C a 50 °C, 85% RH máximo | |
| Suporte inteligente | |
| Tensão de alimentação | 15Vdc 1A |
| Temperatura e taxa de humidade de utilização | -10 °C a 50 °C, 85% RH máximo |
| Placa de rua | |
| Tipo de sensor | 14 ” cMoS |
| Ângulo de visão | 70°, orientação ajustável |
| Luminosidade mínima | 0 lux |
| Alcance da visão noturna | 0,5 a 1m |
| Temperatura e taxa dehumidade de utilização | -10 °C a 50 °C, 85% RH máximo |
G - INFORMAÇÕES TÉCNICAS E LEGAIS
2 - GARANTIA
- Este produto tem uma garantia de 3 que abrange peças e mão-de-obra, a da data de compra. É imperativo que guarde uma prova de compra durante esse período de garantia.
- A garantia não cobre os danos causados por negligência, choques ou acidentes.
- Nenhum elemento deste produto deve se aberto ou reparado por pessoas estranhas à empresa AVIDSEN.
- Qualquer intervenção no aparelho anulará garantia.
3 - ASSISTÊNCIA E CONSELHOS
- Apesar de todo o cuidado empregue na criação dos nossos produtos e na redação deste manual, caso tenha dificuldades durante a instalação do seu produto ou quaisquer questões, é aconselhável contactar os nossos especialistas, que estão à sua disposição para o aconselhar.
- Caso verifique algum problema de funcionamento durante a instalação ou nos primeiros dias de utilização, é imperativo que entre em contacto connosco na presença da sua instalação para que um dos noss técnicos faça um diagnóstico da origem o problema pois este dever-se-á, provavelmente, a um ajuste não adaptado ou a uma instalação sem conformidade. Se o problema for do produto, o técnico fornecer-lhe-á um número de dossiê para voltar à loja. Sem o número do dossiê, a loja pode recusar-se a fazer a troca do seu produto.
Contacte os técnicos do nosso serviço pós-venda através do:
Helpline : 707 45 11 45
4 - DEVOLUÇÃO DO PRODUTO - SPV
Apesar do cuidado dispensado na criação e fabrico do seu produto, caso seja necessário proceder à sua devolução ao nosso serviço de pós-venda, é possível consultar antecipadamente as intervenções no nosso sítio da Internet no seguinte endereço: http://sav.avidsen.com
A Avidsen compromete-se a manter um stock de peças sobressalentes para este produto durante o período de garantia contratual.
5 - DECLARAÇÃO DE CONFORMIDADE CE
Em conformidade com a Diretiva RED
A AVIDSEN declara que o equipamento indicado abaixo: Vídeoporteiro smartbracket 7" referência 512262 Está em conformidade com a Diretiva 2014/53/ UE e a sua conformidade foi avaliada segundo as sos normas em vigor: do EN 60950-1 :2006+A11 :2009+A1 :2010+A12 :2011+A2 :2013 EN301489-1V1.9.2 EN301489-3V1.6.1 EN300330-2V1.6.1
Em Chambray les Tours Alexandre Chaverot, 05/10/16 Presidente

Descubra a gama Thomson completa em
Vermelho = Falha de ligaçãoAzul = Ligação OK ou monitor ausente
Vermelho = Alimentação > 16VAzul = Alimentação < 16V OK
