Tipo de produto	Videoporteiro colorido sem fio
Marca	Thomson
Modelo	512166Z
Tela do monitor	LCD tátil 7 polegadas, resolução 480 x 272
Bateria do monitor	Li-ion 3,7 V / 1800 mAh, autonomia 3 h máx
Alimentação do monitor	Adaptador de rede 230 V~ 50 Hz / 5 Vdc 1 A (fornecido)
Alimentação da placa de rua	6 pilhas LR6 (não fornecidas) ou adaptador 12 Vdc 1 A (fornecido)
Sensor da placa de rua	CMOS 1/4", ângulo de visão H: 86° / V: 60°
Visão noturna	Sim, por 5 LEDs IR, alcance de 50 cm a 8 m
Índice de proteção da placa de rua	IP55
Número de canais	4 (1 placa de rua + até 3 câmeras adicionais)
Funções principais	Comunicação áudio/vídeo, abertura de fechadura elétrica e motorização de portão, gravação de vídeo em cartão Micro SD, deteção de movimento, alarme sonoro, modo espião
Gravação de vídeo	Em cartão Micro SD (não fornecido), capacidade até 32 GB, duração 15 a 60 s
Dimensões do monitor	L 200 x l 122 x h 26 mm
Dimensões da placa de rua	L 154 x l 107 x h 60 mm
Conteúdo do kit	Monitor, placa de rua com viseira de proteção, 2 adaptadores de rede (5 V e 12 V), cabos, CD de instalação, buchas, parafusos, chave de fenda triangular
Manutenção e limpeza	Desconectar antes da limpeza, usar um pano macio levemente umedecido, não usar aerossóis
Garantia	2 anos peças e mão de obra
Normas	Diretiva R&TTE 1999/5/CE, conforme às normas EN 301489, EN 301328, EN 60950
Temperatura de operação do monitor	0 °C a +40 °C

Perguntas frequentes - 512166Z THOMSON

Como emparelhar a placa de rua ao monitor?

Ative o canal 1 no menu principal e pressione o botão de emparelhamento na parte superior da tela tátil. Você tem 30 segundos para pressionar o botão de emparelhamento localizado sob a tampa da bateria da placa de rua.

O que fazer se a tela do monitor não ligar?

Verifique se o adaptador de rede está corretamente conectado ao monitor (porta DC IN) e à rede elétrica. Se o monitor estiver operando com bateria, conecte o adaptador para recarregá-la.

Por que não há comunicação de áudio ou vídeo?

Verifique a alimentação do monitor e da placa de rua. Confirme que o emparelhamento foi feito corretamente. Se a distância for muito grande ou houver obstáculos, aproxime a placa de rua do monitor.

Como inserir e formatar um cartão de memória Micro SD?

Insira o cartão no slot localizado na lateral do monitor. Para formatar, vá ao menu principal, ative o ícone de formatação (cartão + borracha) tocando nele e confirme no menu REC.

Por que o cartão de memória não é detectado (mensagem « SD ERR »)?

Verifique se o cartão está corretamente inserido e formatado. Substitua o cartão se estiver com defeito. Certifique-se de que é compatível (Micro SD até 32 GB).

Como comandar a abertura de uma fechadura elétrica ou de um portão?

A placa de rua deve ser alimentada pelo adaptador 12 V fornecido (não por pilhas). Conecte a fechadura ou o contato seco da motorização conforme os esquemas do manual. Use as teclas correspondentes na tela tátil do monitor.

O que fazer em caso de disparo indesejado do alarme de movimento?

Desative o alarme no menu principal tocando no ícone de alarme (campainha) para colocá-lo em OFF. Você também pode reduzir a sensibilidade (LV3 para LV1) ou ocultar zonas de deteção.

Como ajustar a data e a hora no monitor?

Vá ao menu « Configurações do sistema », selecione « Ajuste de data e hora » e use as teclas + e - para modificar os valores.

Por que as gravações não são feitas durante uma chamada da placa de rua?

Certifique-se de que um cartão Micro SD está inserido e formatado. Verifique se o modo de gravação está configurado para um período com o símbolo X (disparo por chamada).

Como visualizar os vídeos gravados em um computador?

Remova o cartão Micro SD do monitor e insira-o em um leitor de cartão no seu PC. Use o software fornecido no CD de instalação para ler os arquivos.

MANUAL DE UTILIZADOR 512166Z THOMSON

1 - PRINCÍPIO DE FUNCIONAMENTO 17 2 - SÍMBOLOS NO ECRÃ 17 3 - TECLAS E FUNÇÕES 18

f - PERGUNTAS FREQUENTES 19

g - PRODUTOS ADICIONAIS 21

1 - CÂMARA DE COR, SEM FIOS 512167 21

h - INFORMAÇÃO TÉCNICA E LEGAL 22

1 - CARACTERÍSTICAS GERAIS 22 2 - CARACTERÍSTICAS FUNCIONAIS 3 - GARANTIA 4 - ASSISTÊNCIA E ACONSELHAMENTO 5 - DEVOLUÇÃO DO PRODUTO / SPV 6 - DECLARAÇÃO DE CONFORMIDADE

A - NORMAS DE SEGURANÇA

1 - PRECAUÇÕES DE USO

8 - ALARME EM CASO DE DETEÇÃO DE MOVIMENTO

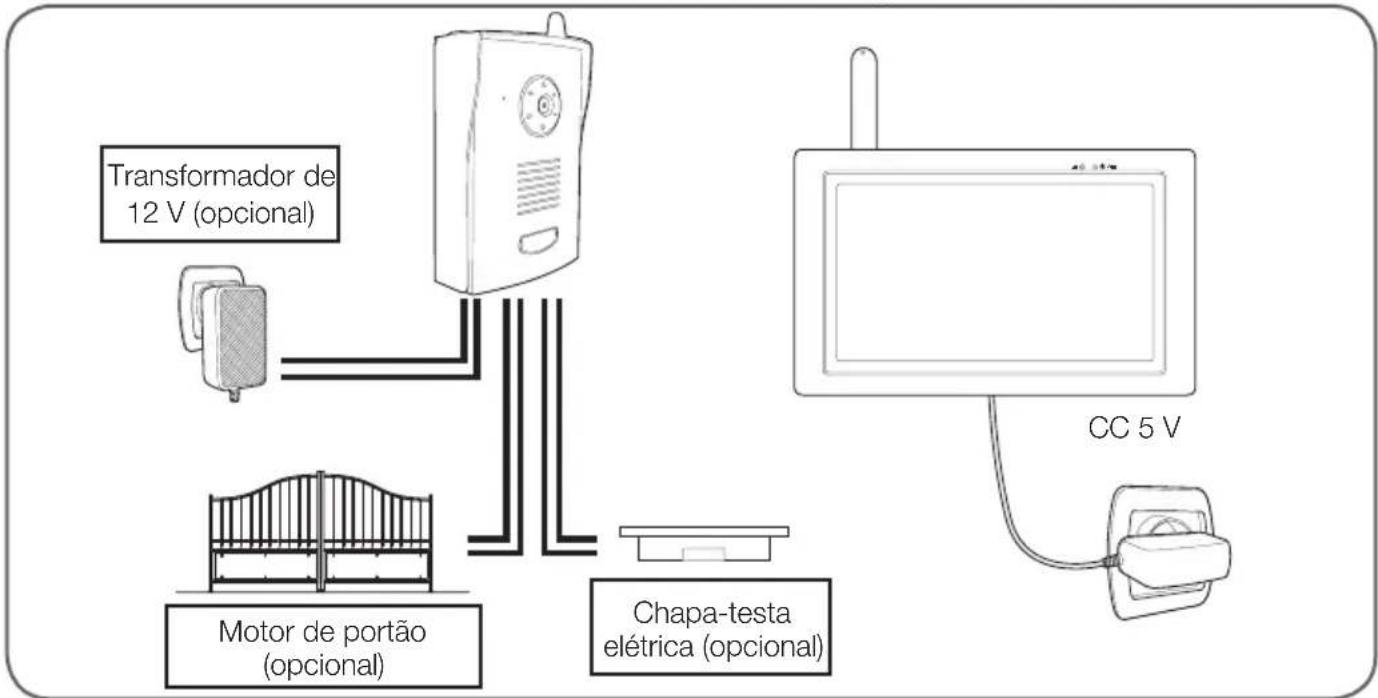

1 - PRINCÍPIO DE FUNCIONAMENTO

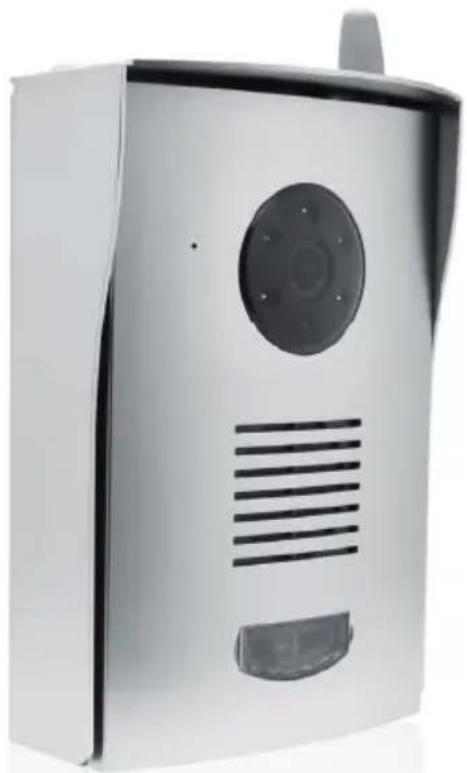

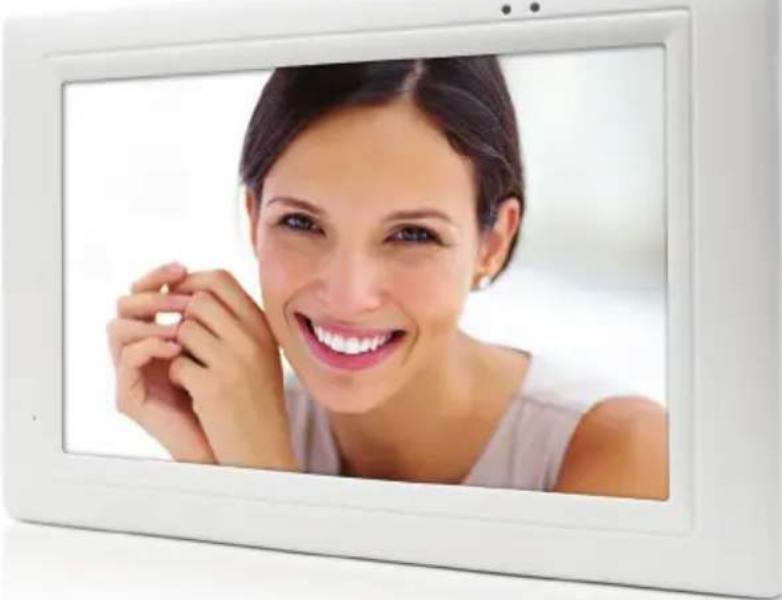

Vídeo-porteiro a cores sem fios com opção de videovigilância

ref. 512166

Função

memória de imagem

Função

videovigilância

ÍNDICE

A - INSTRUÇÕES DE SEGURANÇA 04

1 - PRECAUÇÕES DE UTILIZAÇÃO 04 2 - CONSERVAÇÃO E LIMPEZA 04 3 - RECICLAGEM 04

B - DESCRIÇÃO DO PRODUTO 05

1 - CONTEÚDO DO KIT 05 2 - MONITOR 06 3 - PAINEL EXTERIOR 07 4 - TRANSFORMADOR DE CORRENTE 07 5 - CÓDIGO DE INSTALAÇÃO 07

C - INSTALAÇÃO 08

1 - ALIMENTAÇÃO DO PAINEL EXTERIOR 08 2 - INSTALAÇÃO DO PAINEL EXTERIOR 11 3 - INSTALAÇÃO DO MONITOR 12

D - CONFIGURAÇÃO 13

1 - DESCRIÇÃO GERAL 13 2 - CONFIGURAÇÕES E FUNÇÕES ACESSÍVEIS A PARTIR DO MONITOR 13 3 - CONFIGURAÇÃO DAS CÂMARAS 13 4 - CONFIGURAÇÃO DAS GRAVAÇÕES 13 5 - VISUALIZAÇÃO DE FICHEIROS DE VÍDEO 14 6 - ELIMINAÇÃO DE FICHEIROS DE VÍDEO 14 7 - MENU “FORMATAÇÃO DO CARTÃO DE MEMÓRIA” 14 8 - ALARME DE DETEÇÃO DE MOVIMENTO 14 9 - ALTERNÂNCIA ENTRE CANAIS 15 10 - MENU “PARÂMETROS DO SISTEMA” 15

10.1 - Ajuste da data e hora 15 10.2 - Formato de vídeo 15 10.3 - Economizador de energia 16

10.4 - Período de inatividade 16 10.5 - Idiomas 16

E - UTILIZAÇÃO 17

1 - PRINCÍPIO DE FUNCIONAMENTO 17 2 - SÍMBOLOS APRESENTADOS NO ECRÃ 17 3 - BOTÕES E FUNÇÕES 18

F - PERGUNTAS FREQUENTES 19

g - Produtos Complementares 21

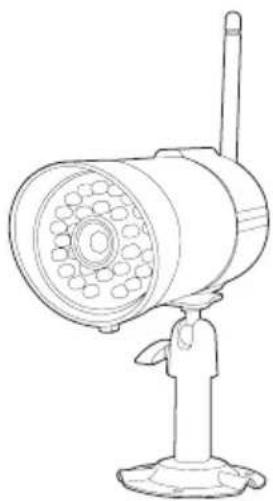

1-CÂMARA ACORES SEM FIOS 51216721

h - Informações Técnicas e Legais 22

1-CARACTERÍSTICAS GERAIS 22 2-CARACTERÍSTICAS FUNCIONAIS 22 3 - GARANTIA 23 4-ASSISTÊNCIA E CONSELHOS 23 5 - DEVOLUÇÃO DO PRODUTO/SPV 23 6-DECLARAÇÃO DE CONFORMIDADE 23

A - Instruções de Segurança

1 - PRECAUÇÕES DE UTILIZAÇÃO

• Não instale o monitor em condições extremas de humidade ou temperatura ou onde exista o risco de formação de ferrugem ou acumulação de poeira.
• Não instale o monitor em locais frios ou sujeitos a grandes variações de temperatura.
• O painel exterior não deve estar diretamente exposto à luz do sol nem a intempéries. É preferível um alpendre ou um lugar coberto.
• O painel exterior não deve ser instalado em locais onde o filtro da objetiva esteja exposto a riscos ou sujidade.
• Não multiplique as linhas de tomadas nem os cabos de extensão.
• Não instale o aparelho na proximidade de produtos químicos ácidos, de amoníaco ou de fontes de emissão de gases tóxicos.
• Não instale o aparelho em ambientes sujeitos a explosões ou na proximidade de produtos voláteis ou inflamáveis.
• Não deve ser colocado quando recipiente com água por cima do aparelho.
• Não abra o aparelho.
• O monitor e o seu transformador de corrente devem ser utilizados unicamente no interior.

2 - CONSERVAÇÃO E LIMPEZA

• Antes de qualquer trabalho de conservação, desligue o produto da corrente.
• Não limpe o produto com substâncias abrasivas ou corrosivas.
• Utilize um simples pano macio ligeiramente humedecido.
• Não pulverize com aerossóis, pois pode danificar o interior do produto.

3 - RECICLAGEM

É proibido eliminar as pilhas usadas num caixote do lixo normal. As pilhas/acumuladores com substâncias nocivas estão marcadas com os símbolos da

figura ao lado, que remetem para a proibição da sua eliminação num caixote do lixo normal. As designações dos metais pesados correspondentes são as seguintes:

Cd= cádmio, Hg= mercúrio, Pb= chumbo. Poderá depositar estas pilhas/acumuladores usados nos centros de recolha (centros de triagem de materiais recicláveis) que têm a obrigação de os recolher. Não deixe pilhas/pilhas botão/acumuladores ao alcance de crianças, conserve-os num local que lhes será inacessível. Existe o risco de serem engolidos por crianças ou animais domésticos. Perigo de morte! Se isso acontecer, consulte imediatamente um médico ou dirija-se ao hospital. Tenha cuidado para não provocar curtos-circuitos com as pilhas, atirá-las para o fogo ou recarregá-las. Existe risco de explosão!

Este logótipo significa que os aparelhos inutilizados não devem ser eliminados em conjunto com o lixo doméstico. As substâncias perigosas que poderão conter podem ser prejudiciais para a

saúde e para o ambiente. Peça ao seu distribuidor que recolha estes aparelhos ou utilize os meios de recolha seletiva colocados à disposição pela sua autarquia.

B - DESCRIÇÃO DO PRODUTO

1 - CONTEÚDO DO KIT

1 X1

3 x1

5 x1

7x1

8×6

9×6

2 x1

4 x1

6 x2

11x1

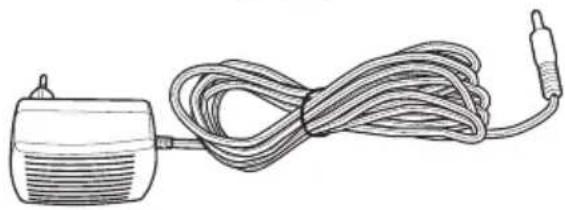

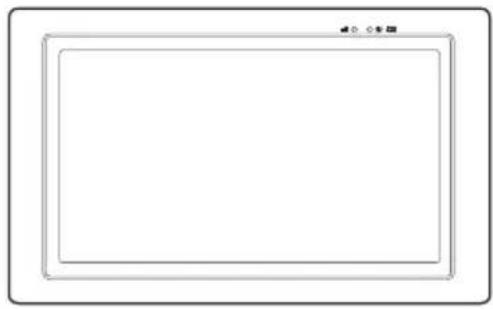

1 Monitor 2 Painel exterior e respetiva pala de proteção 3 Transformador de corrente de 5 V cc 1A 4 Transformador de corrente de 12 V cc 1A 5 Cabo de alimentação do painel exterior para o transformador de 12 V cc 6 Cabo de alimentação da chapa-testa elétrica/ Contacto seco para motorização de portão

7 CD de instalação do software de visualização de gravações 8 Bucha para fixação do painel e do monitor 9 Parafuso para fixação do painel e do monitor 10 Parafuso de fixação do painel exterior na respetiva pala de proteção 11 Chave de fenda triangular para parafusos de bloqueio

B - DESCRIÇÃO DO PRODUTO

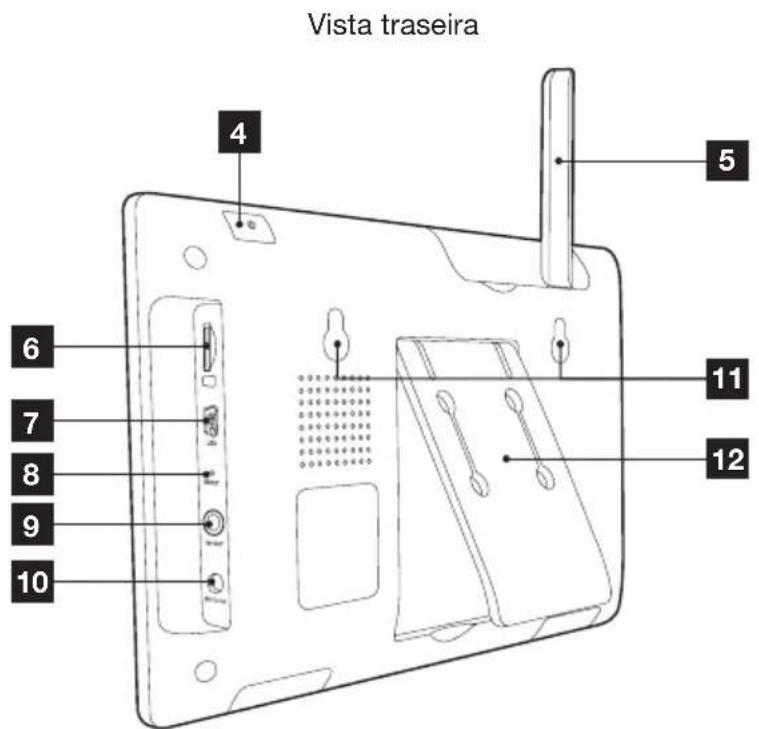

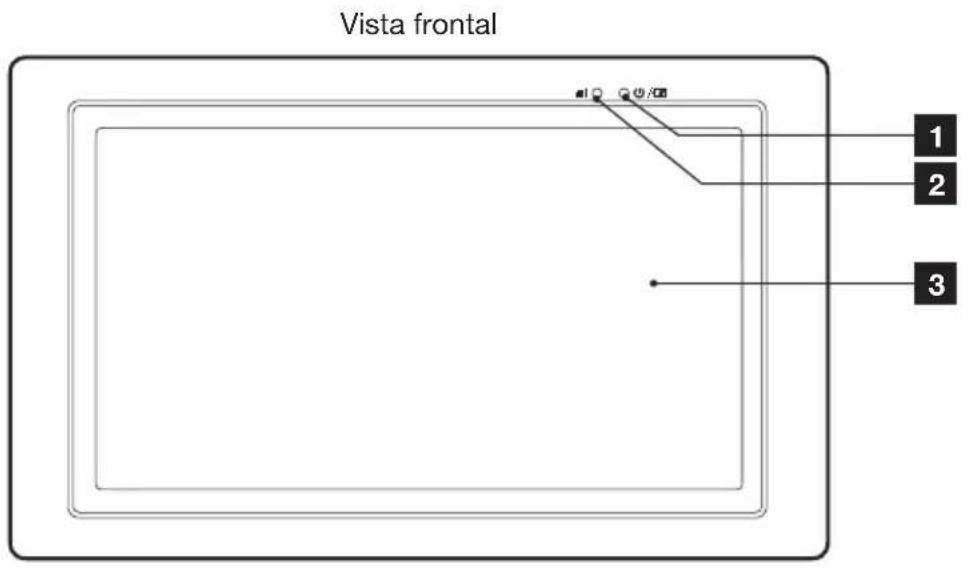

2-MONITOR

1	Luz indicatora da entrega da bateria
2	Luz indicatora dareetingo de sinal sem fios
3	Ecrã LCD tátil
4	Botão de cigar/desligar (premir durante 2 segundos)
5	Antena做不到
6	Compartimento para cartão de memória Micro SD (não fornecido)

7	Porta Mini USB para ligation a um PC
8	Botão Reset (Reinicializar)
9	Saía AV
10	Entrada de alimentação de 5 V
11	Orificções para fixação na parede
12	Pé dobrável

B - DESCRIÇÃO DO PRODUTO

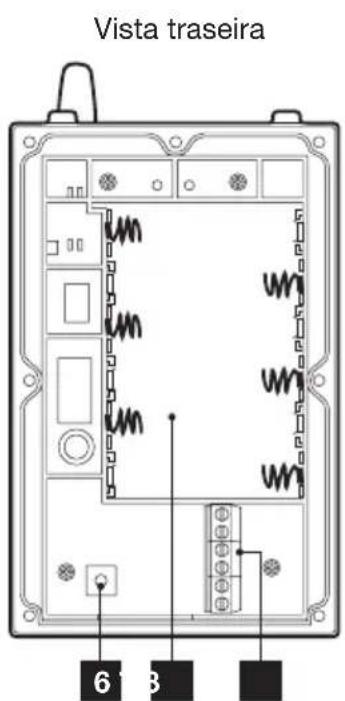

3 - PAINEL EXTERIOR 4 - TRANSFORMADOR DE CORRENTE

• No kit destinado à alimentação do monitor é fornecido um transformador de corrente de 230 V ca 50 Hz/5 V cc 1A.
• Caso pretenda alimentar uma chapa-testa elétrica e dispor do modo de espião (podem ser visualizadas imagens sem que seja tocada a campainha), no kit destinado à alimentação do painel exterior é fornecido um transformador de corrente de 230 V ca 50 Hz/12 Vcc 1A.

Não utilize outras formas de alimentação, pois corre o risco de danificar irremediavelmente o aparelho e anular a garantia.

5 - CD DE INSTALAÇÃO

O CD fornecido permite a visualização das sequências de vídeo registadas no cartão de memória (não fornecido) no monitor de um computador.

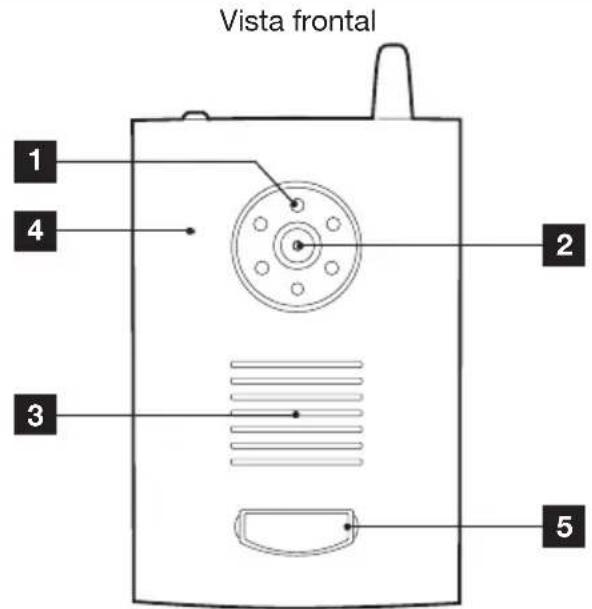

1	Illuminação por infravermelhos para visão noturna
2	Objetiva da-camera
3	Intercomunicador
4	Microfone
5	Botão de chamada + placar para o nome
6	Botão de emparelhamento
7	Compartmento para as pilhas
8	Bloco de terminais de ligação

C - INSTALAÇÃO

1 - ALIMENTAÇÃO DO PAINEL EXTERIOR

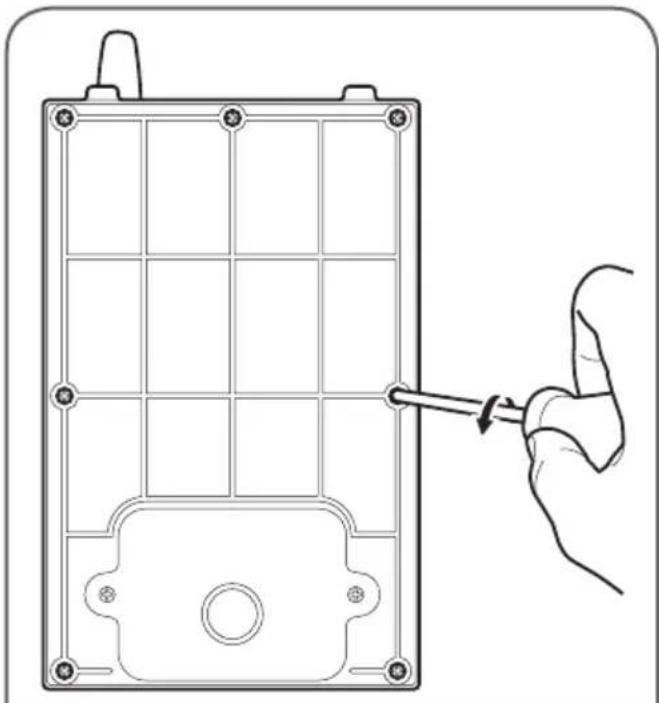

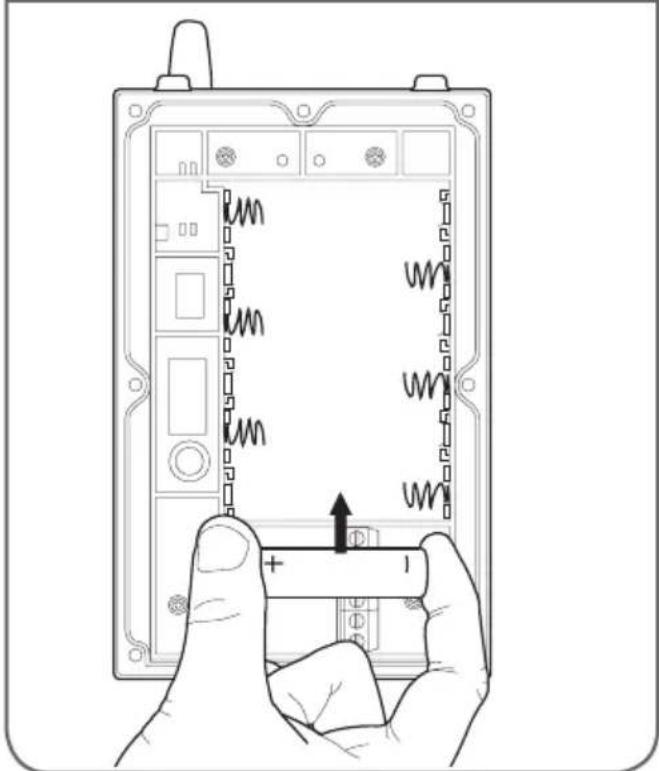

Através de pilhas

• Abra o compartimento para as pilhas na parte traseira do painel exterior e coloque 6 pilhas de 1,5 V LR6 (não fornecidas).

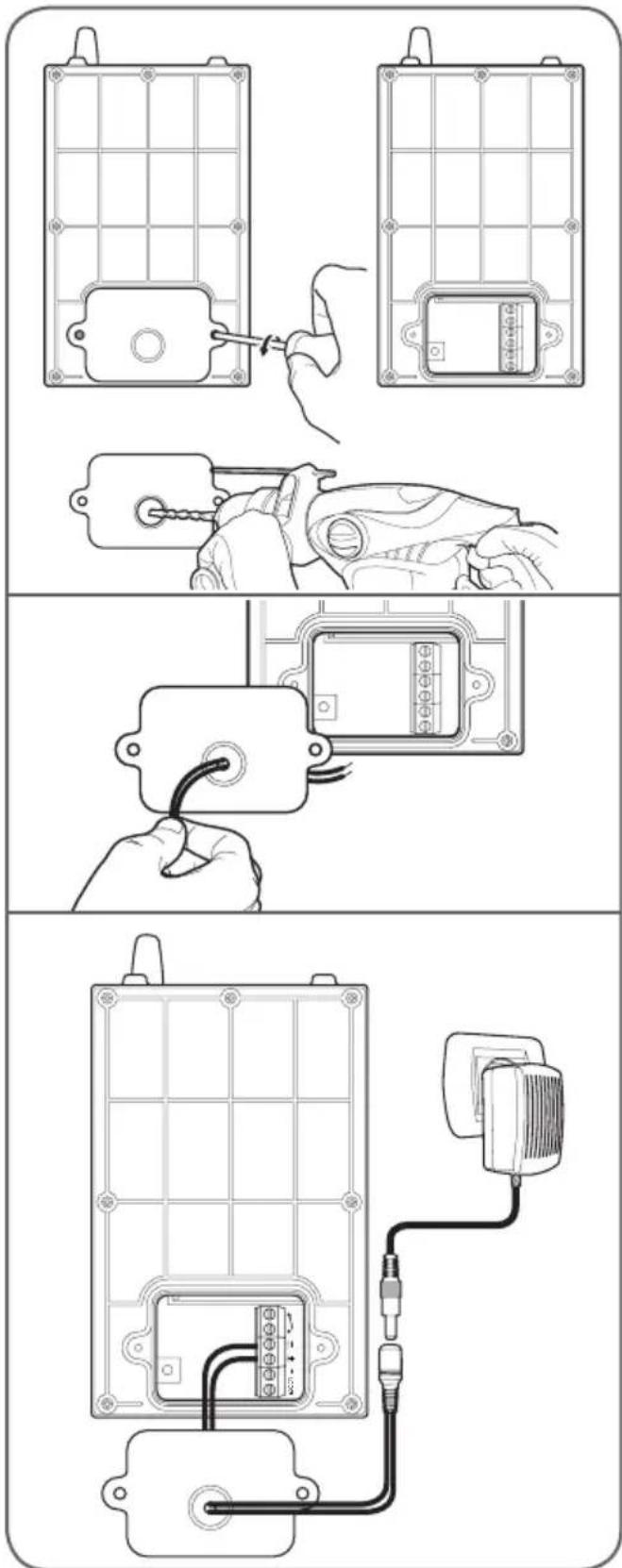

Através do transformador de corrente

• Também é possível alimentar o painel exterior através de um transformador de corrente de 12 V cc 1A (fornecido) e do cabo de alimentação vermelho e preto. Neste caso, não devem ser colocadas pilhas.

Para ligar uma chapa-testa elétrica, siga os diagramas abaixo para combinar com seu porteiro Modelo.

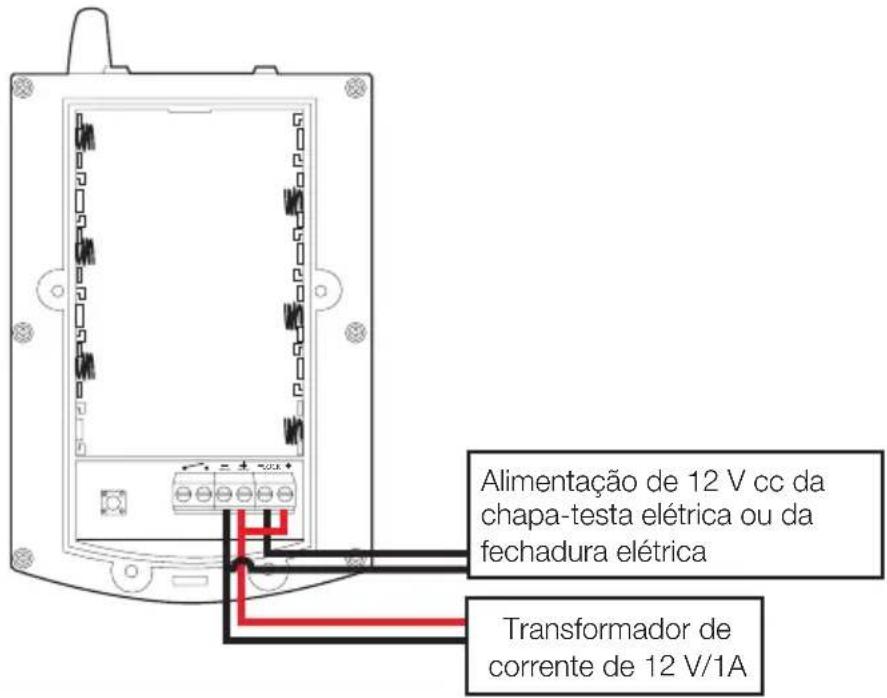

Modelo A

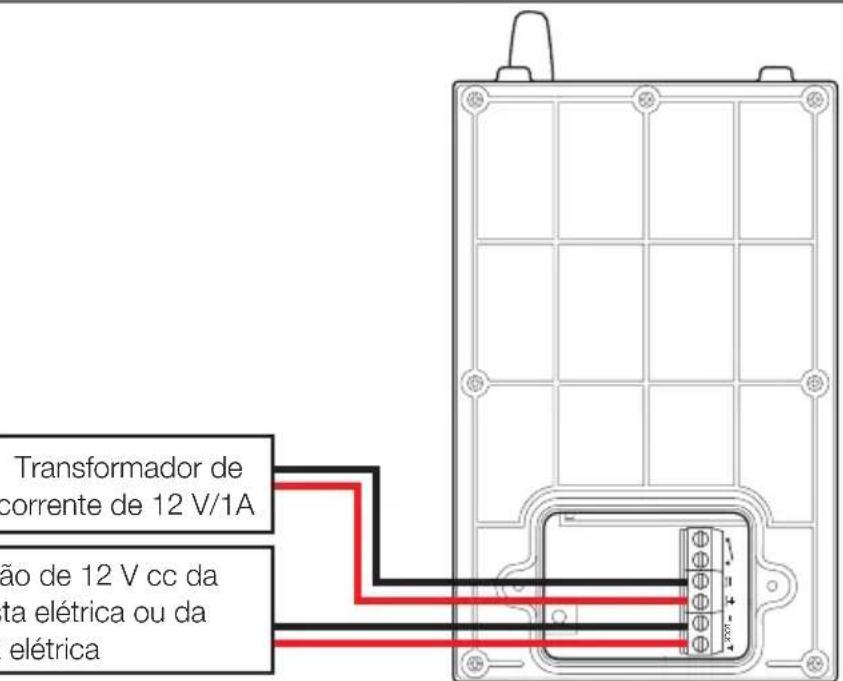

Modelo B

C - INSTALAÇÃO

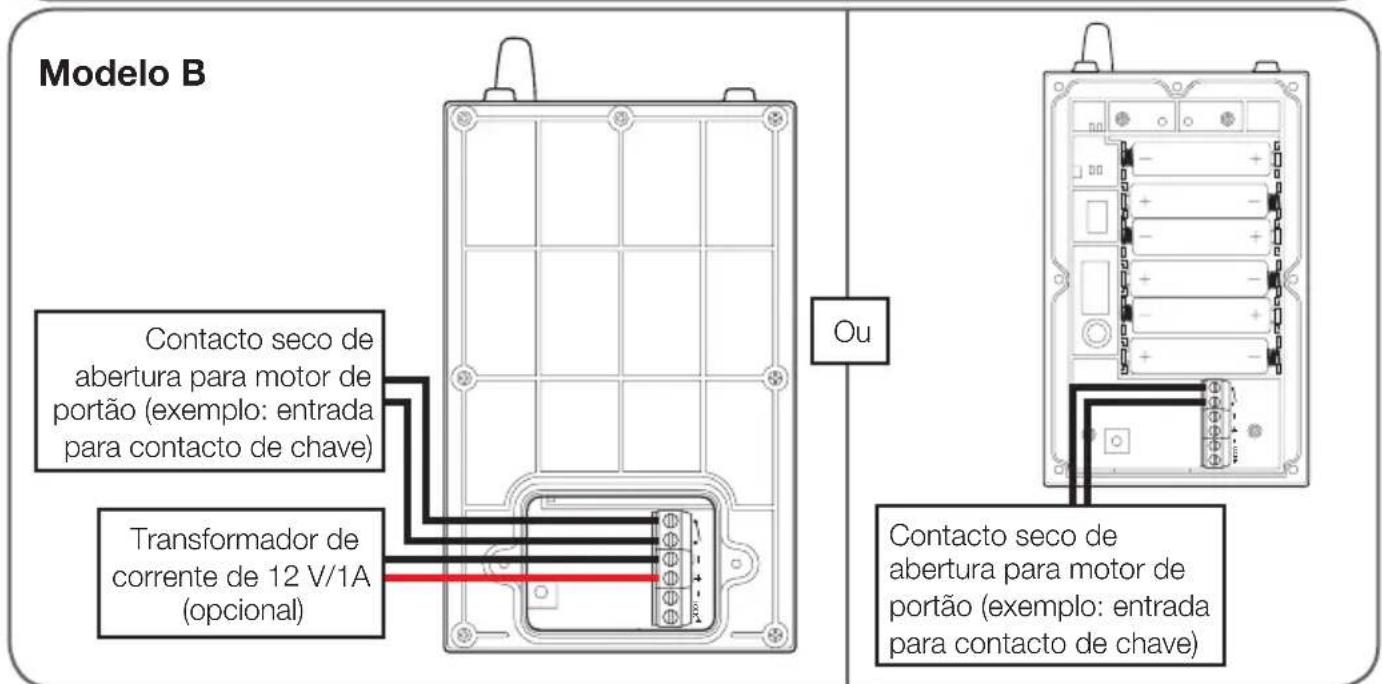

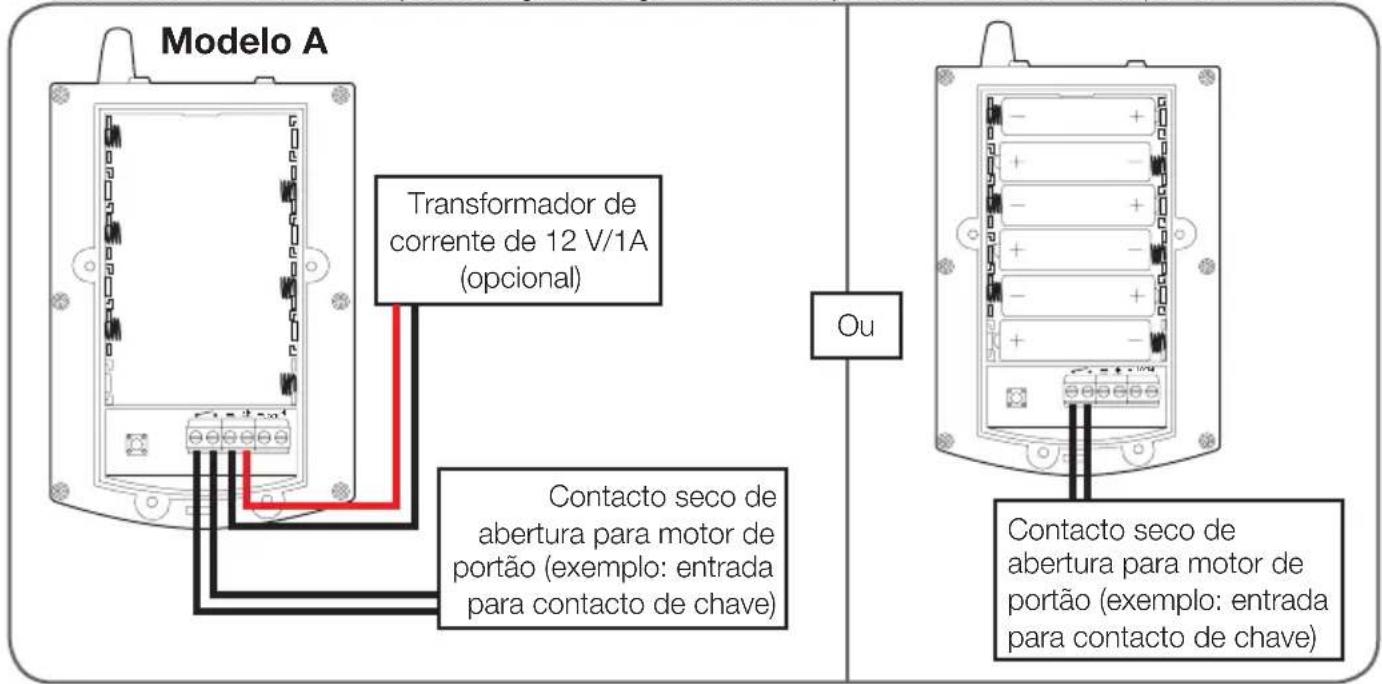

Controlar a motorização de um portão

• O seu painel exterior pode ser alimentado ao transformador de corrente de 12 V/1A fornecido ou por pilhas e poderá acionar à distância o contacto de abertura do motor de um portão.

Para conectar o motor do seu portão, siga os diagramas abaixo para combinar com seu porteiro Modelo.

C - INSTALAÇÃO

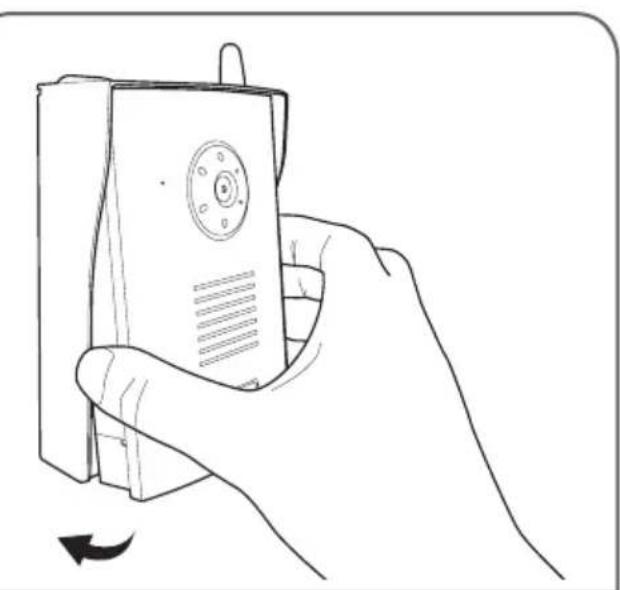

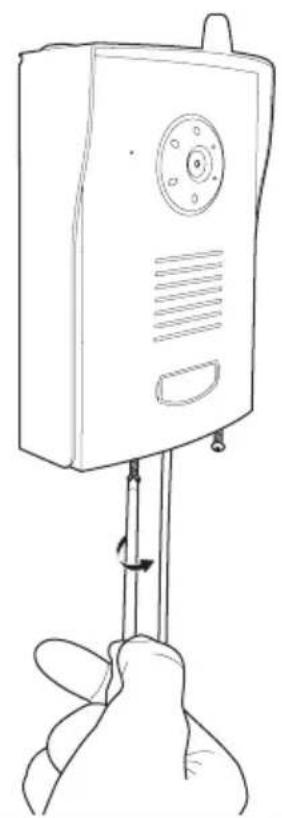

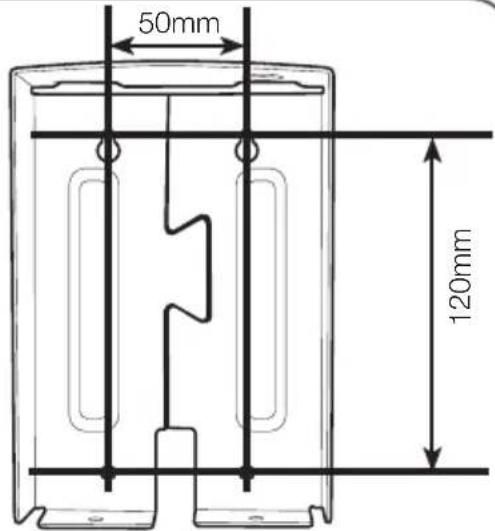

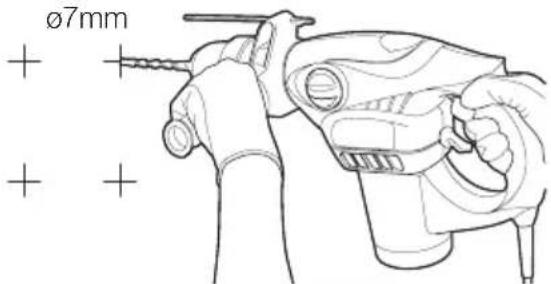

2 - INSTALAÇÃO DO PAINEL EXTERIOR

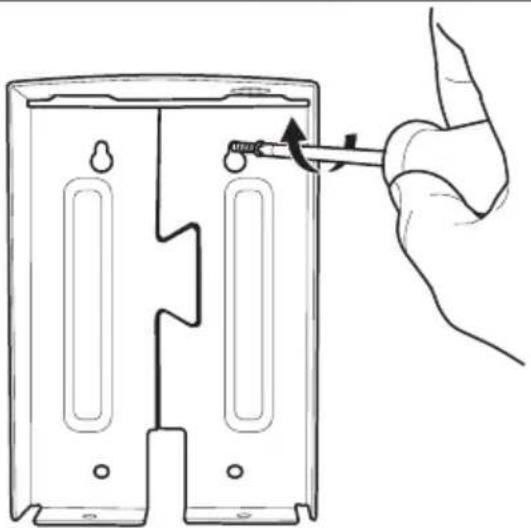

Fixe a moldura do painel exterior no seu pilar com a ajuda de parafusos e buchas apropriados ao tipo de suporte (os parafusos e buchas fornecidos são aconselháveis para paredes de material sólido). - Após ter inserido as pilhas e/ou efetuado a ligação do painel exterior, coloque-o na moldura. De seguida, aparafuse o painel exterior à moldura com o parafuso fornecido.

C - INSTALAÇÃO

3 - INSTALAÇÃO DO MONITOR

Importante: O monitor deve ser alimentado unicamente com o transformador de corrente de 5 V cc/1A (fornecido). Este transformador recarrega a bateria interna do monitor possibilitando uma autonomia máxima de 3 horas.

Fixe o monitor à parede com a ajuda de parafusos e buchas apropriados ao tipo de suporte (os parafusos e buchas fornecidos são aconselháveis para paredes de material sólido).

D - CONFIGURAÇÃO

1 - DESCRIÇÃO GERAL

O video-porteiro tátil a cores Thomson é um aparelho de elevada qualidade que lhe permite visualizar e comunicar com as suas visitas e gerir o acesso à sua propriedade. Permite-lhe anunciar a presença de visitas através de uma campainha, visualizar as visitas, responder-lhes e conversar com elas e, caso o pretenda, acionar a abertura de uma fechadura elétrica ou de um portão motorizado (não fornecidos). O painel exterior incluído foi desenvolvido para resistir às intempéries e deve ser fixado de forma saliente num pilar ou numa parede ou num muro de vedação. A caixa de alumínio e a resistência que esta lhe proporciona garantem um funcionamento estável e duradouro.

O painel exterior está equipado com LED de infravermelhos para visão noturna ligados a um sensor de luminosidade que permite obter uma imagem a preto e branco das suas visitas mesmo na escuridão total. O monitor grava um pouco de vídeo das suas visitas num cartão de memória (não fornecido) sempre que a campainha do painel exterior é premida. A utilização da tecnologia sem fios permite a montagem deste aparelho em substituição, por exemplo, de uma campainha com fios existente, sem qualquer modificação da instalação para i

existente. É possível instalar até 3 câmaras sem fios complementares (não fornecidas, ref. 512167 para utilização interior ou exterior, com o objet

De acontecer a gravação de imagens sempre que é detetado movimento no campo de visão de uma das câmaras ou mediante acionamento manual.

2 - MENU PRINCIPAL

Para aceder ao menu principal, prima o botão do monitor.

1 Configuração das câmaras 2 Configuração das gravações

3	Ficheiros (ordenados por data e faixa horária)
4	Configuração doSYSTEMA
5	Ativação do alarmé de detectação de movimento
6	Ampliação
7	Alternária entre as pergamas
8	Proteção contra formatação do cartão de memória

3 - CONFIGURAÇÃO DAS CÂMARAS

Este menu permite-lhe ativar ou desativar canais, emparelhar câmaras complementares (não fornecidas, ref. 512167) e ajustar a sua luminosidade.

Caso possua um painel exterior, desative o canal 2 (ativo por defeito). O seu produto possui um total de 4 canais e o canal

1 é atribuído, por defeito, ao painel exterior. Assim, é possível incluir 3 câmaras complementares para implementar um sistema de videovigilância.

Depois de ativado o canal pretendido, efetue o emparelhamento premindo o botão ativo

Atenção: assim que este botão fique realçado a azul, dispõe de 30 segundos para premir o botão de emparelhamento:

• Do painel exterior, localizado na tampa do compartimento da bateria
• Da câmara, localizado no cabo de alimentação (câmara não fornecida, ref. 512167)

4 - CONFIGURAÇÃO DAS GRAVAÇÕES

Nota importante: para poder efetuar a gravação de vídeos, o monitor deve estar equipado com um cartão de memória Micro SD (não fornecido). Para visualizar no seu computador os vídeos gravados no cartão de memória, a caixa fornecida inclui um software para o efeito.

Para configurar os diferentes tipos de gravação, utilize os botões seguintes:

D - Configuração

O dia é dividido em faixas horárias. Estão disponíveis 3 modos para cada faixa:

M: Ativação de gravação no seguimento de detecção de movimento, disponível com as câmaras exteriores (ref. 512167) S: Ativação de gravações durante 1 hora (durante a faixa horária). X: Ativação de gravação apenas após realização de chamada no painel exterior.

Para mudar de modo, toque na faixa horária pretendida.

Informações numa gravação:

Duração mínima: 15 s

Duração máxima: 60 s

5 - VISUALIZAÇÃO DE FICHEIROS DE VÍDEO

Para visualizar um vídeo, basta tocar no ícone do vídeo:

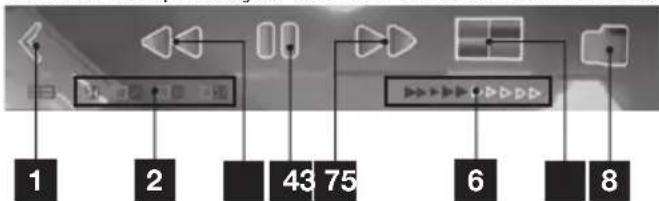

Durante a reprodução abre-se uma barra de menu:

1	Reduzir a barra de menu
2	Número do canal aparecido
3	Rebobinar
4	Reproduzir/Pausar
5	Avançar
6	Barra de progresso
7	Exibação multi-canais (de acordo com a disponibilitadé)
8	Sair do modo de reprodução/Regressar às pastas

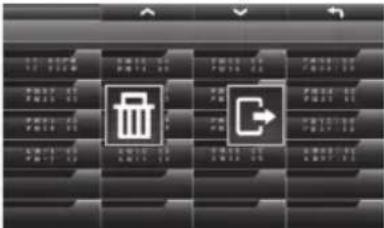

6 - ELIMINAÇÃO DE FICHEIROS DE VÍDEO

Para eliminar um vídeo, basta tocar durante 3 segundos no ícone do vídeo:

• aparecerá uma notificação:

Permite eliminar o vídeo

Permite sair do menu

7 - MENU "FORMATAÇÃO CARTÃO DE MEMÓRIA" (FORMATAÇÃO DO CARTÃO DE MEMÓRIA)

Para poder formatar o cartão de memória, o ícone deverá estar na posição ON (Ligado) no menu principal, conforme apresentado em baixo:

Depois de autorizada a formatação, ser-lhe-á apresentado o menu REC (Gravação):

Toque no ícone: "Cartão borracha" (Cartão borracha)

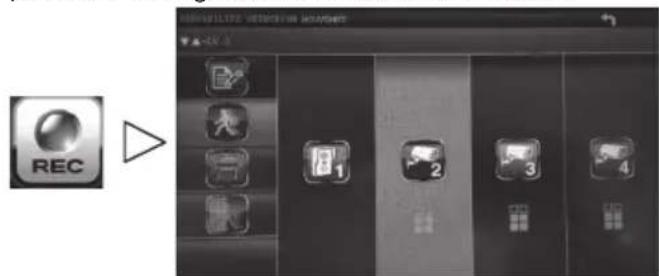

8 - ALARME DE DETEÇÃO DE MOVIMENTO

Os menus abaixo são úteis apenas se possuir uma câmara exterior. (ref. 512167)

O seu monitor emite bips curtos quando deteta movimento se:

• O ícone no canto inferior esquerdo do menu principal estiver na posição ON (Ligado).

A faixa horária é configurada em M:

O nível de sensibilidade da deteção de movimento pode ser configurado com os ícones abaixo:

LV3 = Sensibilidade elevada

LV2 = Sensibilidade média

LV1 = Sensibilidade baixa

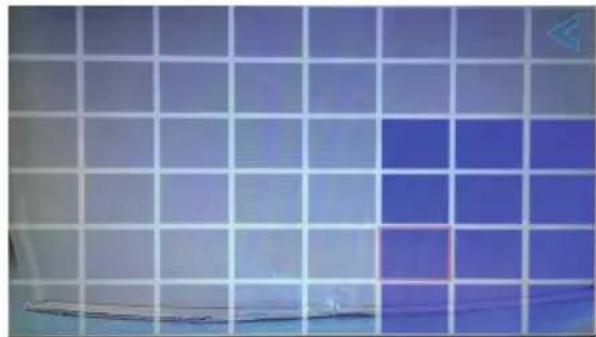

Se pretender impedir a deteção de movimento numa parte da imagem filmada pela câmara, é possível cobrir determinadas zonas:

Todos os quadrados destacados a azul não detetarão o movimento.

É possível aceder diretamente ao modo de alternância entre os diferentes canais a partir do menu principal através do botão:

D - Configuração

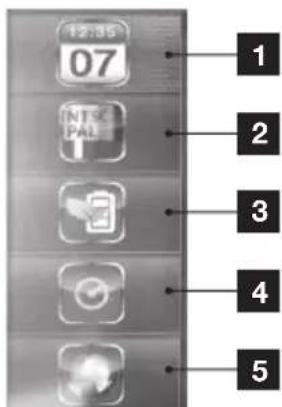

10 - MENU "PARÂMETROS DE SISTEMA" (CONFIGURAÇÃO DO SISTEMA)

1	Ajuste da data e hora
2	Formato de video
3	Economizador de energia
4	Período de inatividade

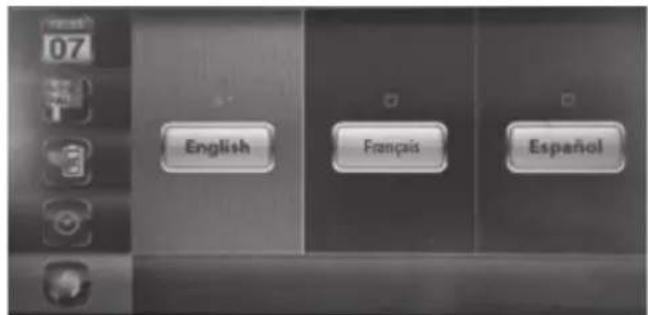

5	Idiomas

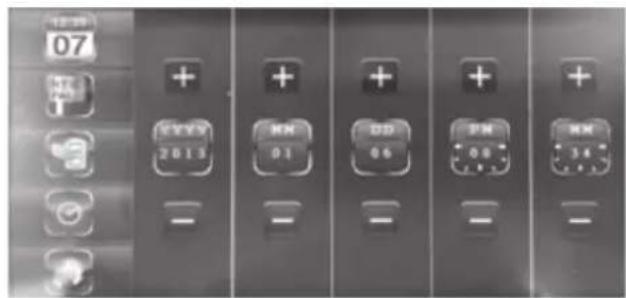

10.1 - Ajuste da data e hora

Com os botões + ou -, altere a data ou a hora.

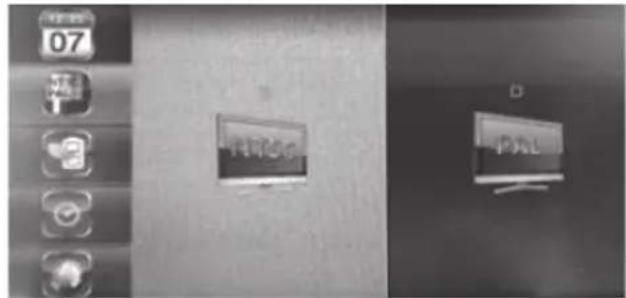

10.2 - Formato de vídeo

Permite escolher entre os formatos de vídeo PAL ou NTSC. Na Europa, recomendamos a utilização do formato de vídeo PAL.

D - Configuração

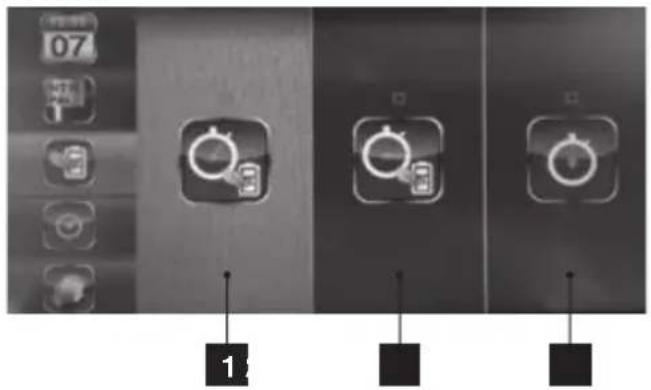

O economizador de energia permite configurar o monitor para que se desligue ao fim de 5 ou 10 minutos.

1	5 Minutes
2	10 Minutes
3	Nunca

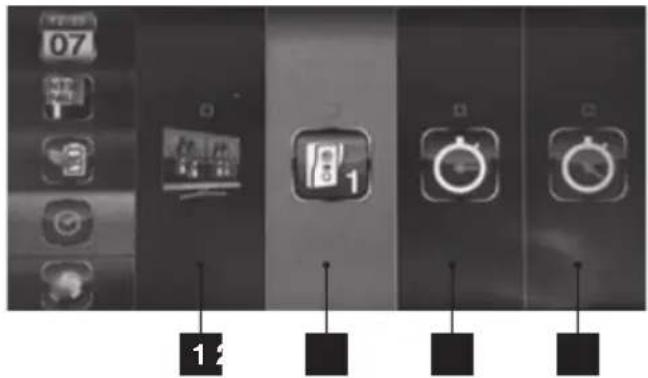

10.4 - Período de inatividade

Ao fim de 2 horas de inatividade, o monitor entra em "hibernação" e aparece um destes quatro ícones:

1	Exibicao em modo QUAD ao fim de 2 min.
2	Exibicao da imagem filmada pelo poinel exterior ao fim de 2 min.
3	Alternancia dos canais ativados com um intervalo de 5 s.
4	Alternancia dos canais ativados com um intervalo de 10 s.

Nota: Para ativar ou desativar os diferentes canais:

10.5 - Idiomas

Estão disponíveis 3 idiomas no monitor:

1 - PRINCÍPIO DE FUNCIONAMENTO

O painel exterior pode ser alimentado com 6 pilhas LR06 ou com o transformador de corrente de 12 V fornecido e permite-lhe:

• Controlar a abertura de uma fechadura elétrica (não fornecida). Dispor do modo de espião, em que podem ser visualizadas imagens sem que seja tocada a campainha.

Um toque na placa para o nome do painel exterior faz soar 3 vezes a campainha do monitor. - Após os 3 toques, poderá falar com as suas visitas através do botão.

Atenção:

Para que as suas visitas o ouçam, deve manter o botão premido. Deverá soltar o botão para que possa ouvir a resposta das suas visitas.

• Solte este botão para ouvir a resposta das suas visitas.
• Caso o painel exterior seja alimentado por pilhas, a conversação será automaticamente interrompida ao fim de 60 segundos.

2 - SÍMBOLOS APRESENTADOS NO ECRÃ

1	Luz indicatora da qualidade do sinal: em função da distência entre o pailen exterior e o monitor.
2	Indicador de bateria Do monitor, na parte inferior do ecrã Do pailen exterior, na parte superior do ecrã
1	modo de ecrã inteiro.
	Modelo QUAD: São exibidos todos os ecrãs ativos.
	Modelo de ALTERNÂNCIA: O monitor apareça alternamente todos os ecrãs ativos.
2X	Ampliação x2

E - UTILIZAÇÃO

Luz indicatora do volume sonoro.

Indicador de gravacao de video.

3 - BOTÕES E FUNÇÕES

Toque no botão

para fazer aparecer os ícones abaixo:

	Toque para Mudar de canal. Aqui apenas o canal 1 está disponível.
	Toque neste botão para falr e solte-o para ouvir a responça das suas visitas.
	Permite a abertura da chapa-testa elétrica; disponível aspas se o pail exterior for alimentado com o transformador de corrente de 12 V (fornecido).
	Permite a abertura do porto ligado ao contacto de chave do pail exterior. Disponível com a alimentação do pail exterior efetuada com pilhas e com transformador de corrente.
	Permite reduzir ouacular o volume da comunicação.
	Permite gravar um video ou interromper uma gracaão em coisa.
	Cargo de aparecão: Permite mudar de canal e exibir os 4 canais simultaneamente.
	Permite aceder ao menu principal.

F - PERGUNTAS FREQUENTES

Se o seu problema não estiver registado abaixo, contacte o nosso serviço técnico.

Sintomas Causas possíveis Solutações
O Sistema não liga	O transformador não está ligado à rede elétrica/o transformador não está ligado ao monitor (DC IN no lado direito do monitor).	Certificque-se de que todos os cabos de alimentação está devidamente ligados.
	A bateria do monitor não está devidamente carregada.	Ligue o transformador de corrente ao monitor.
Cartão de memória não detetado (mensagem "SD ERR" (Erro no cartão SD))	Cartão de memória não detetado e/ou com defeito.	• Certificque-se de que o cartão está devidamente inserido e formatado • Substitua o cartão • Certificque-se de que o cartão é compatível
Não é POSSível realizar comunicações de audio/video	Alimentação não ligada	Verifique as liações do monitor e do pailen exterior
	Emparelhamento não efetuado	Emparelhamento do pailen exterior com o monitor.
	Demasiada distência, interferências ou muitos obstáculos entre a-camera e o monitor.	Reposicao e/ou aproxime o pailen exterior do monitor.
Data e hora incorretas nas gravações ou na visualização em direto	Data e hora não acertadas.	Acerte a hora
	Data e hora apagadas antes o monitor ter estado desligado durante um período prolongado.
Não é efetuada nenhuma gravação quando a campanha do pailen exterior é tocada	Cartão de memória não presente no monitor.	• Certificque-se de que o cartão está devidamente inserido e formatado • Substitua o cartão
Não é efetuada nenhuma gravação quando é detetado movimento numa-camera complementar (ref. 512167)	Gravações desativadas.	Em M, defina as gravações para a faixa horária correta Δ △ △ △ △ △ △
	Sensibilidade mal configura.	Ative/corrja a configuração da sensibilitidade da detectão de movimento
	Cartão de memória não presente no monitor.	• Certificque-se de que o cartão está devidamente inserido e formatado • Substitua o cartão

F - PERGUNTAS FREQUENTES

Sintomas Causas possíveis Solutções
Alarmé involuntário aquando da detecção de movimento	O alarmé está ativado no monitor.	Abra o menu principal e aceda ao icone do alarmé através dos botões táteis seguides: Este icone deve estar definido para OFF (desligado).
Não é POSSível controlar a chapa-testa elétrica nem/ou o portão	O pailen exterior está a ser alimentado por pilhas.	Modifique a instalação e utilize o transformador de 12 V/1A fornecido.
	A chapa-testa ou o controlo do portão não está devidamente ligados.	Verifique a cablagem.
A chapa-testa elétrica nunca abre a porta	A chapa-testa ela trica instalada não corresponde às espécificações deste manual (12 V/1A max.)	• Substitua a cablagem • Substitua os cabos • Substitua o Modelo da chapa-testa
O ecra não exibe a imagem do pailen exterior quando é ligado	O pailen exterior está a ser alimentado por pilhas	Modifique a instalação e utilize o transformador de corrente de 12 V/1A fornecido

g - Perguntas frequentes

1 - CÂMARA A CORES SEM FIOS 512167

Caso tenha adquirido unidades complementares (até um total de 3) para alargar a capacidade de vigilância do produto, todas as unidades têm que ser emparelhadas da mesma forma que o painel exterior:

Este menu permite-lhe ativar ou desativar os canais, emparelhar câmaras complementares (não fornecidas ref. 512167) e ajustar a sua luminosidade.

O seu produto possui um total de 4 canais e o canal 1 é atribuído, por defeito, ao painel exterior.

Assim, é possível incluir 3 câmaras complementares para implementar um sistema de videovigilância.

Depois de ativado o canal pretendido, efetue o

emparelhamento premindo o botão

Atenção: assim que este botão fique realçado a azul, dispõe de 30 segundos para premir o botão de emparelhamento, localizado no cabo de alimentação.

h - Informações técnicas e legais

1 - CARACTERÍSTICAS GERAIS

Monitor
Ecrã	Dimensões 7 polegadas
	Resolução 480 x 272
Modos de gravamento	Armazenamento Cartão	de memória Micro SD com capacidade até 32
	Tensão de alimentação	230 V ca 50 Hz - 5 V cc 1A
	Consumo	800 mA (máx.)
	Bateria	3,7 V/1800 mA Li-Ion
	Temperatura de funcaoamento	0 a + 40 °C
	Dimensões	C: 200 mm/A: 122 mm/E: 26mm

Painel exterior
Tipo de sensor	CMoS
Dimensoes do sensor	¼"
Ângulo de visão	H: 86°/V: 60°
Número de LED IV	5
Alcance da visão noturna	50 cm a 1 m
Alimentação	6 pilhas LR6 (não fornecidas) ou transformador de 12 V/1A fornecido
Utilização	interior/exterior
Índice de proteção	IP44
Temperatura de funcaoamento	-10 °C a +50 °C
Dimensoes	A: 154 mm/C: 107 mm/E: 60mm

• Instalação de um painel exterior (fornecido) e de até 3 câmaras sem fios (não fornecidas).
• Exibição em direto da imagem de uma das 4 câmaras ou das 4 câmaras em simultâneo.
• Controlo de uma fechadura elétrica e/ou de um portão motorizado a partir do monitor.
• Possibilidade de gravação num cartão Micro SD (não fornecido).
• Gravação de vídeo antes de a campainha do painel exterior ser tocada e antes de detecções de movimento.
• Visualização das gravações de vídeo no monitor ou num computador.
• Arquivos das gravações por data.
• Possibilidade de receber um alerta sonoro aquando da detecção de movimento.

h - INFORMAÇÕES TÉCNICAS E LEGAIS

Painel exterior

• Utilização no exterior: sim
• Suporte de fixação: na parede
• Pala de proteção contra encandeamento: sim
• Microfone integrado: não
• Visão noturna: sim, entre 5 a 8 metros
• Índice de proteção: IP55
• Alimentação: 9 V através de 6 pilhas LR6 (não fornecidas) ou transformador de 12 V cc/1A fornecido

3 - GARANTIA

• Este produto tem uma garantia de 2 anos que abrange peças e mão-de-obra, a partir da data de compra. É imperativo que guarde um comprovativo de compra durante todo o período de garantia.
• A garantia não cobre danos causados por negligência, choques e acidentes.
• Nenhum dos elementos deste produto pode ser aberto ou reparado por pessoas estranhas à Empresa AVIDSEN.
• Qualquer intervenção no aparelho anulará a garantia.
• Os elementos considerados consumíveis, como as pilhas, não são abrangidos pela garantia.

4 - ASSISTÊNCIA E CONSELHOS

• Apesar de todo o cuidado empregue na criação dos nossos produtos e na redação deste manual, caso tenha dificuldades durante a instalação do seu produto ou quaisquer questões, é aconselhável contactar os nossos especialistas, que estão à sua disposição para o aconselhar.
• Caso verifique algum problema de funcionamento durante a instalação ou nos primeiros dias de uso, é imperativo que entre em contacto connosco na presença da sua instalação para que um dos nossos

técnicos faça um diagnóstico da origem do problema, que se deverá, provavelmente, a um ajuste não adaptado ou a uma instalação sem conformidade. Se o problema for do produto, o técnico fornecer-lhe-á um número de dossiê para voltar à loja. Sem o número do dossiê, a loja pode recusar-se a fazer a troca do seu produto.

TEL: [phone]

(preço de chamada local)

De segunda a sexta-feira entre as 9h-13h e 14h-18h.

anos,

5 - DEVOLUÇÃO DO PRODUTO - SPV

Este, apesar do cuidado dispensado na criação e fabrico do seu produto, caso seja necessário proceder à sua devolução ao nosso serviço de pós-venda, é possível consultar antecipadamente as intervenções no nosso sítio da Internet no seguinte endereço: http://sav.avidsen.com

6 - DECLARAÇÃO DE CONFORMIDADE

Conforme a diretiva R&TTE

A AVIDSEN declara que o equipamento abaixo indicado: Videoporteiro sem fios ref. 512166 Apresenta conformidade com a diretiva 1999/5/CE e que a sua conformidade foi avaliada de acordo com as normas em vigor:

EN301489-1V1.9.2 EN301489-17V2.1.1 EN301328V1.7.1 EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011

Em Chambray-les-Tours, a 06/06/2015

Alexandre Chaverot, presidente

THOMSON é uma marca da TECHNICOLOR S.A. realizada sob licença por:

Avidsen France S.A.S - 32, rue Augustin Fresnel

37170 Chambray-les-Tours - França

THOMSON

8 - ALARME NA SEQUÊNCIA DA DETEÇÃO DE UM MOVIMENTO

1 - PRINCÍPIO DE FUNCIONAMENTO
