512166Z - Téléphone THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone vidéo couleur sans fil
Marque	Thomson
Modèle	512166Z
Écran du moniteur	LCD tactile 7 pouces, résolution 480 x 272
Batterie du moniteur	Li-ion 3,7 V / 1800 mAh, autonomie 3 h max
Alimentation du moniteur	Adaptateur secteur 230 V~ 50 Hz / 5 Vdc 1 A (fourni)
Alimentation de la platine de rue	6 piles LR6 (non fournies) ou adaptateur 12 Vdc 1 A (fourni)
Capteur de la platine de rue	CMOS 1/4", angle de vision H : 86° / V : 60°
Vision nocturne	Oui, par 5 LED IR, portée de 50 cm à 8 m
Indice de protection de la platine de rue	IP55
Nombre de canaux	4 (1 platine de rue + jusqu'à 3 caméras supplémentaires)
Fonctions principales	Communication audio/video, ouverture de gâche électrique et motorisation de portail, enregistrement vidéo sur carte Micro SD, détection de mouvement, alarme sonore, mode espion
Enregistrement vidéo	Sur carte Micro SD (non fournie), capacité jusqu'à 32 Go, durée 15 à 60 s
Dimensions du moniteur	L 200 x l 122 x h 26 mm
Dimensions de la platine de rue	L 154 x l 107 x h 60 mm
Contenu du kit	Moniteur, platine de rue avec visière de protection, 2 adaptateurs secteur (5 V et 12 V), câbles, CD d'installation, chevilles, vis, tournevis triangulaire
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux légèrement humidifié, ne pas utiliser d'aérosols
Garantie	2 ans pièces et main-d'œuvre
Normes	Directive R&TTE 1999/5/CE, conforme aux normes EN 301489, EN 301328, EN 60950
Température de fonctionnement du moniteur	0 °C à +40 °C

FOIRE AUX QUESTIONS - 512166Z THOMSON

Comment appairer la platine de rue au moniteur ?

Activez le canal 1 dans le menu principal, puis appuyez sur le bouton d'appairage en haut de l'écran tactile. Vous avez 30 secondes pour appuyer sur le bouton d'appairage situé sous la trappe batterie de la platine de rue.

Que faire si l'écran du moniteur ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché au moniteur (port DC IN) et au réseau électrique. Si le moniteur fonctionne sur batterie, branchez l'adaptateur pour la recharger.

Pourquoi n'y a-t-il aucune communication audio ou vidéo ?

Contrôlez l'alimentation du moniteur et de la platine de rue. Vérifiez que l'appairage a été effectué correctement. Si la distance est trop grande ou s'il y a des obstacles, rapprochez la platine de rue du moniteur.

Comment insérer et formater une carte mémoire Micro SD ?

Insérez la carte dans l'emplacement prévu sur le flanc du moniteur. Pour formater, allez dans le menu principal, activez l'icône de formatage (carte + gomme) en la touchant, puis validez dans le menu REC.

Pourquoi la carte mémoire n'est-elle pas détectée (message « SD ERR ») ?

Vérifiez que la carte est correctement insérée et formatée. Remplacez la carte si elle est défectueuse. Assurez-vous qu'elle est compatible (Micro SD jusqu'à 32 Go).

Comment commander l'ouverture d'une gâche électrique ou d'un portail ?

La platine de rue doit être alimentée par l'adaptateur 12 V fourni (pas par piles). Branchez la gâche ou le contact sec de la motorisation selon les schémas de la notice. Utilisez les touches correspondantes sur l'écran tactile du moniteur.

Que faire en cas de déclenchement intempestif de l'alarme de mouvement ?

Désactivez l'alarme dans le menu principal en touchant l'icône d'alarme (cloche) pour la passer sur OFF. Vous pouvez aussi réduire la sensibilité (LV3 à LV1) ou masquer des zones de détection.

Comment régler la date et l'heure sur le moniteur ?

Allez dans le menu « Paramètres système », sélectionnez « Réglage date et heures », puis utilisez les touches + et - pour modifier les valeurs.

Pourquoi les enregistrements ne se font-ils pas lors d'un appel de la platine de rue ?

Assurez-vous qu'une carte Micro SD est insérée et formatée. Vérifiez que le mode d'enregistrement est réglé sur une tranche horaire avec le symbole X (déclenchement par appel).

Comment visualiser les vidéos enregistrées sur un ordinateur ?

Retirez la carte Micro SD du moniteur et insérez-la dans un lecteur de carte sur votre PC. Utilisez le logiciel fourni sur le CD d'installation pour lire les fichiers.

MODE D'EMPLOI 512166Z THOMSON

Interphone vidéo couleur sans fil avec option vidéosurveillance

réf. 512166

Fonction mémoire d'images

Fonction vidéosurveillance

SOMMAIRE

A - Consignes de sécurité 04

1- Précautions d'utilisation 04 2- Entretien et nettoyage 04 3- Recyclage 04

B - Description du produit 05

1- Contenu du kit 05 2- Moniteur 06 3- Platine de rue 07 4- Adaptateur secteur 07 5- CD d'installation 07

C - Installation 08

1 - Alimentation de la platine de rue 08 2 - Installation de la platine de rue 11 3- Installation du moniteur 12

D - Configuration 13

1- Description générale 13 2 - Réglages et fonctions accessibles sur le moniteur 13 3 - Réglages des caméras 13 4 - Paramétrages des enregistrements 13 5- Lecture d'un fichier vidéo 14 6- Effacement de fichier vidéo 14 7- Menu « Formatage carte mémoire » 14 8 - Alarme sur détection de mouvement 14 9 - Scan des canaux 15 10- Menu « Paramètre système » 15

10.1 - Réglage date et heure 15 10.2- Format vidéo 15 10.3 - Économiseur d'énergie 16

10.4 - Période d'inactivité 16 10.5 - Langues 16

E - Utilisation 17

1 - Principe de fonctionnement 17 2 - Symboles à l'écran 17 3 - Touches et fonctions 18

F - FAQ 19

G - Produits complémentaires 21

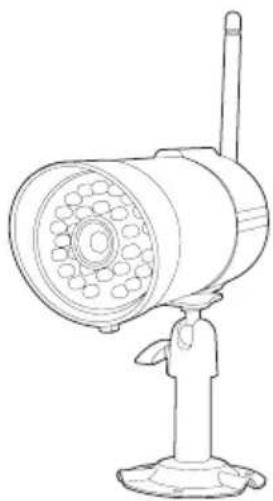

1 - Caméra couleur sans fil 512167

21

H - Informations techniques et légales 22

1 - Caractéristiques générales 22 2 - Caractéristiques fonctionnelles 3 - Garantie 4 - Assistance et conseils 5 - Retour produit/SAV 6 - Déclaration de conformité

A - Consignes de sécurité

1 - Précautions d'utilisation

• Ne pas installer le moniteur dans des conditions extrêmes d'humidité, de température, de risques de rouille ou de poussière.
• Ne pas installer le moniteur dans des lieux froids ou sujets à de grandes variations de températures.
• La platine de rue ne doit pas être directement exposée à la lumière du soleil ou aux intempéries. Un porche ou un lieu couvert sont préférables.
• La platine de rue ne doit pas être installée dans un lieu où le filtre de l'objectif serait exposé aux rayures et aux salissures.
• Ne pas multiplier les multiprises ou les câbles prolongateurs.
• Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• Ne pas installer en milieu explosif ou à proximité de produits volatils ou inflammables.
• Aucun récipient d'eau ne doit être placé au-dessus de l'appareil.
• Ne pas couvrir l'appareil.
• Le moniteur et son adaptateur secteur doivent être utilisés uniquement en intérieur.

2 - ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives. Utiliser un simple chiffon doux légèrement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

3 - RECYCLAGE

Il est interdit de jeter les piles usagées dans une poubelle ordinaire. Des piles/accus contenant des substances nocives sont marqués des symboles figurant ci-dessous, qui renvoient à l'interdiction de les jeter dans une poubelle ordinaire. Les désignations des métaux correspondants sont les suivants : Cd = cadmium, Hg = mercure, Pb = plomb.

Vous pouvez restituer ces piles/accus usagés auprès des déchetteries communales (centres de tri de matériaux recyclables) qui sont dans l'obligation de les récupérer. Ne laissez pas les piles/piles boutons/accus à la portée des enfants, conservez-les dans un endroit qui leur est inaccessible. Il y a risque qu'elles soient avalées par des enfants ou des animaux domestiques. Danger de mort ! Si cela arrivait malgré tout, consultez immédiatement un médecin ou rendez-vous à l'hôpital. Faites attention de ne pas court-circuiter les piles, ni les jeter dans le feu, ni les recharger. Il y a risque d'explosion !

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et

à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

B - DESCRIPTION DU PRODUIT

1-CONTENU DU KIT

1 x 1

3 x 1

5 x 1

7 x 1

8 x 6

9 x 6

2 x 1

4 x 1

6 x 2

11 x 1

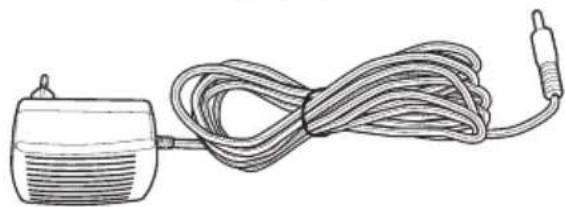

1 Moniteur 2 Platine de rue et sa visière de protection 3 Adaptateur secteur 5Vdc 1A 4 Adaptateur secteur 12Vdc 1A 5 Câble d'alimentation secteur de la platine de rue pour l'adaptateur 12Vdc 6 Câble d'alimentation gâche électrique / Contact sec pour motorisation de portail

7 CD d'installation du logiciel d'enregistrement vidéo 8 Chevilles pour la fixation de la platine et du moniteur 9 Vis pour la fixation de la platine et du moniteur 10 Vis de verrouillage de la platine de rue dans sa visière de protection 11 Tournevis triangulaire pour vis de verrouillage

B - DESCRIPTION DU PRODUIT

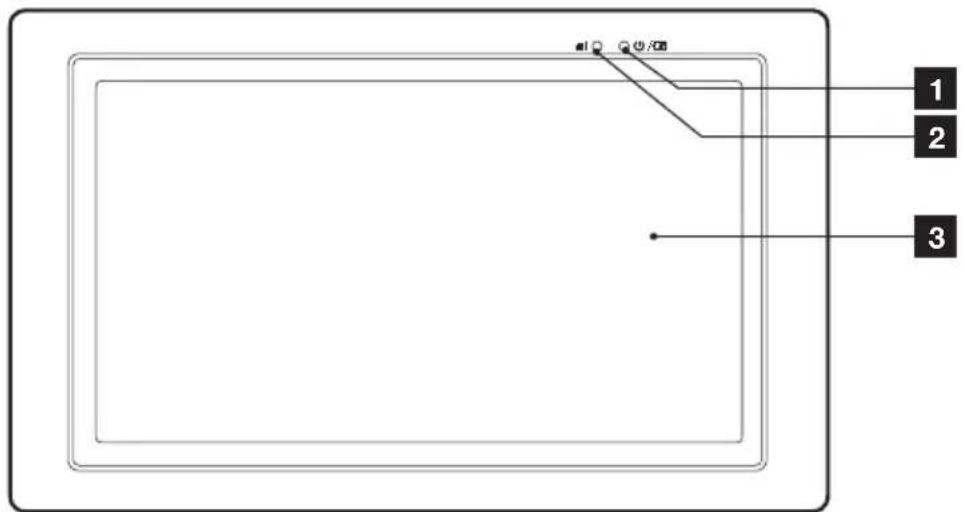

2 - MONITEUR

Vue avant

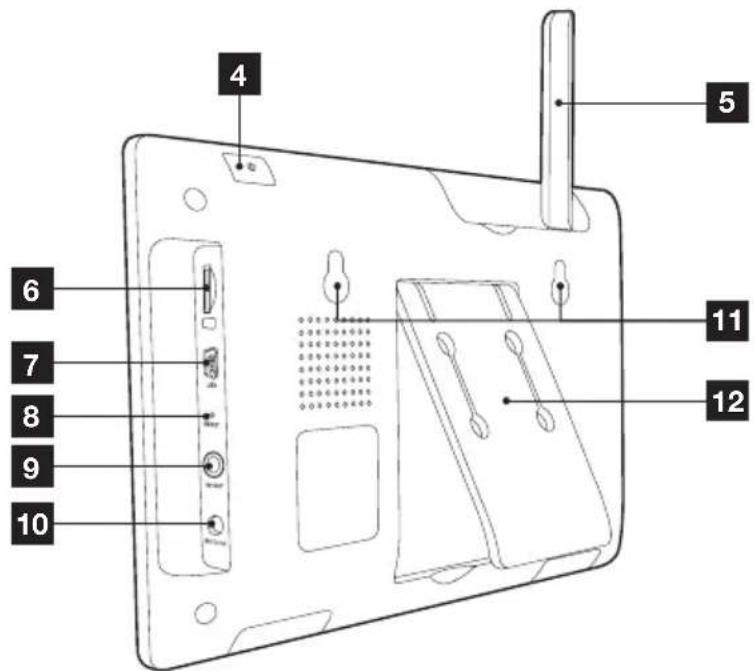

Vue arrière

1 Voyant de charge de la batterie 2 Voyant de réception sans fil 3 Écran LCD tactile 4 Bouton Marche/Arrêt (maintenir 2 secondes) 5 Antenne pliable 6 Emplacement pour carte mémoire Micro SD (non fournie)

7 Port Mini USB pour connecter à un PC 8 Bouton Reset 9 Sortie AV 10 Entrée alimentation 5V 11 Trous pour fixation au mur 12 Pied pliable

B - DESCRIPTION DU PRODUIT

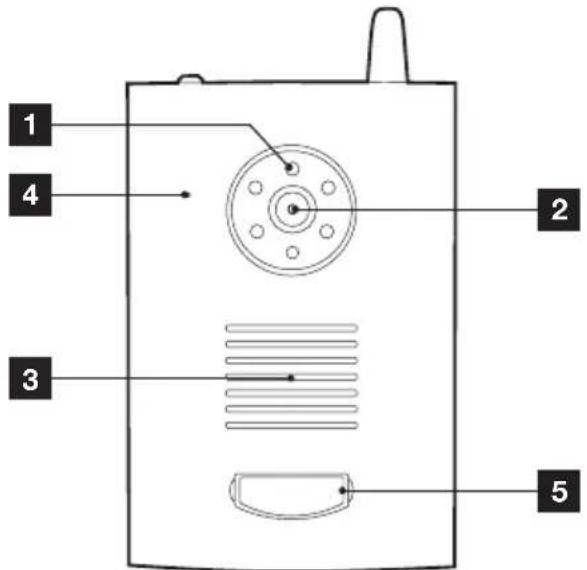

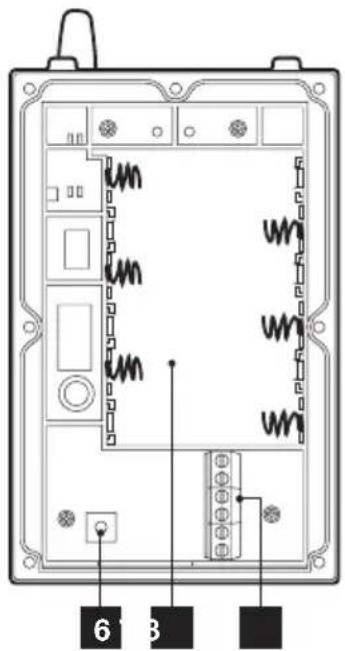

3 - PLATINE DE RUE 4 - ADAPTATEURS SECTEUR

Vue avant

Vue arrière

• Un adaptateur secteur 230Vac 50 Hz/5Vdc 1A est fourni dans le kit pour l'alimentation du moniteur.
• Un adaptateur secteur 230Vac 50Hz/12Vdc 1A est fourni dans le kit pour l'alimentation de la platine de rue si vous voulez alimenter une gâche électrique et avoir accès au mode espion (la réserve peut être visualisée sans appel extérieur).

Ne pas utiliser d'autres modèles d'alimentation sous risque de détériorer irrémédiablement l'appareil et d'annuler la garantie.

5 - CD D'INSTALLATION

Le CD fourni permet de lire sur un ordinateur les séquences vidéo qui ont été enregistrées sur une carte mémoire (non fournie) depuis le moniteur.

1	Eclairage infrarouge pour la vision nocture
2	Objectif de laamera
3	Haut-parleur
4	Microphone
5	Bouton d' appel + portenom
6	Bouton d'association
7	Logement pour les piles
8	Borniers de connexion

C - INSTALLATION

1 - ALIMENTATION DE LA PLATINE DE RUE

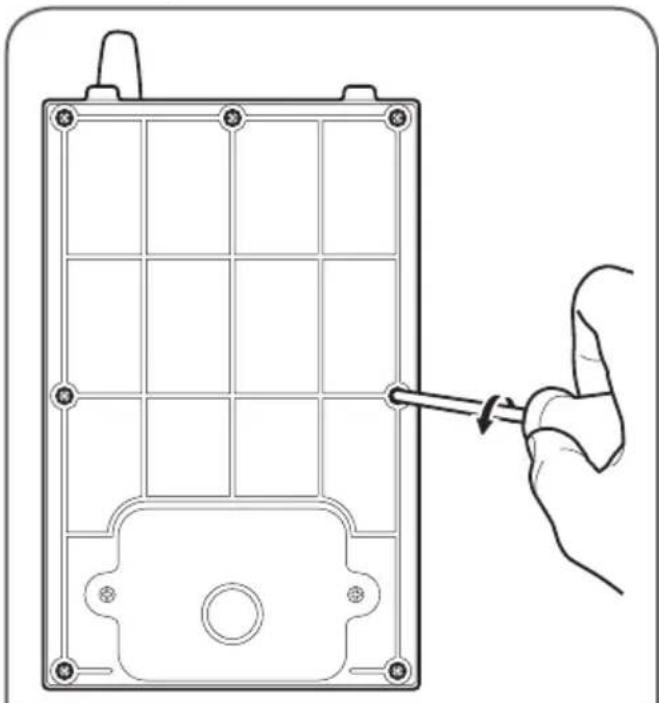

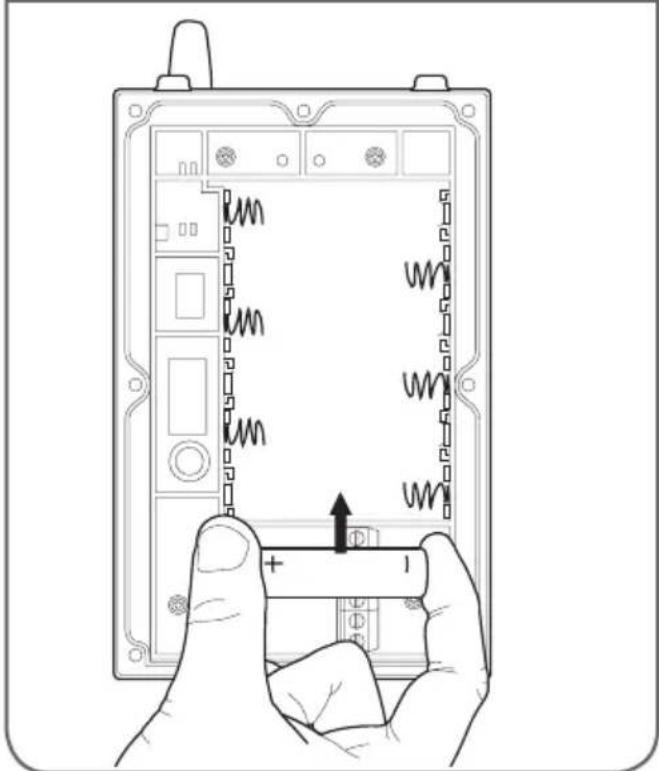

Par piles

• Ouvrez le compartiment à piles à l'arrière de la platine de rue et insérez 6 piles 1,5 V LR6 (non fournies).

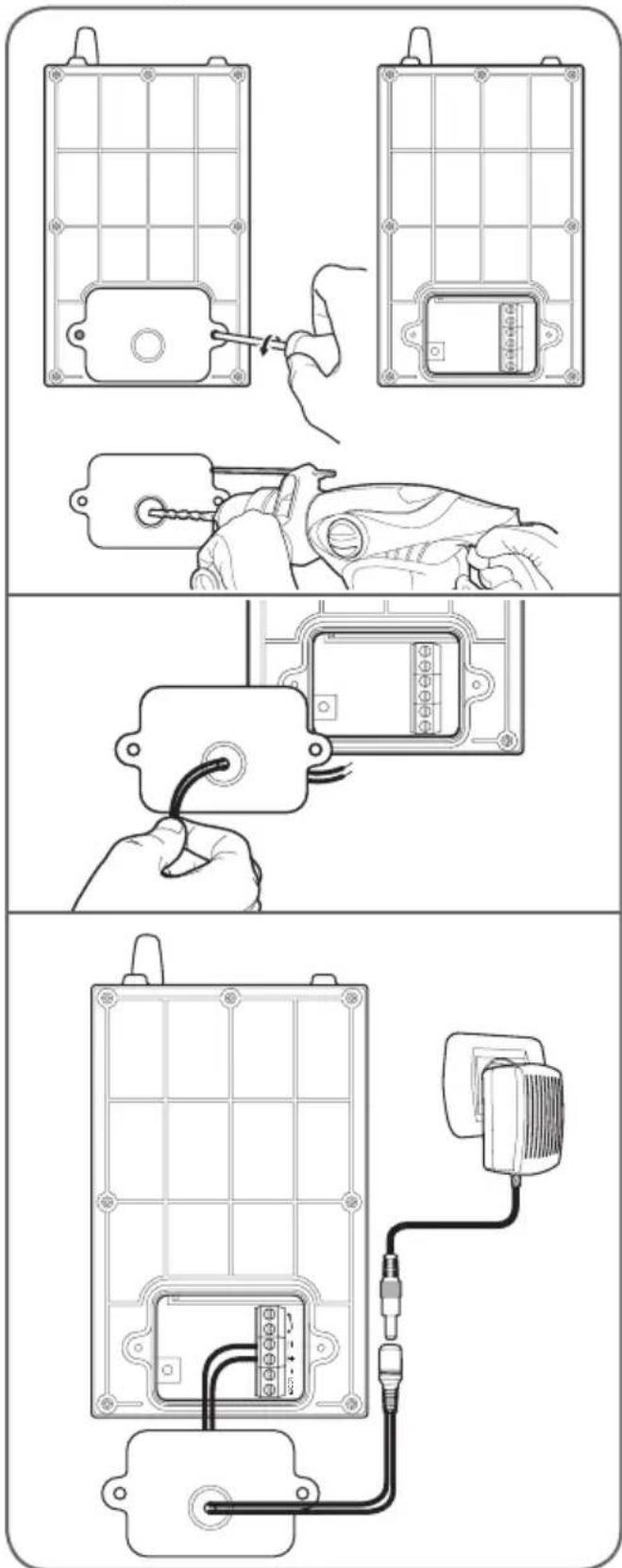

Par adaptateur secteur

• Il est également possible d'alimenter la platine de rue à l'aide de l'adaptateur secteur 12 V DC 1 A (fourni) et du câble d'alimentation rouge et noir. Aucune pile ne doit être insérée dans ce cas de figure.

C - INSTALLATION

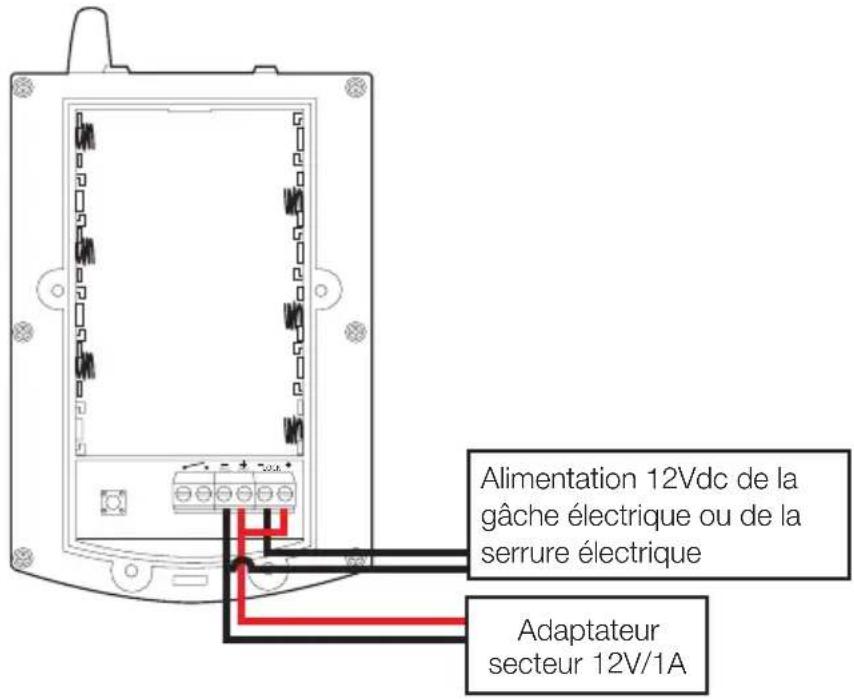

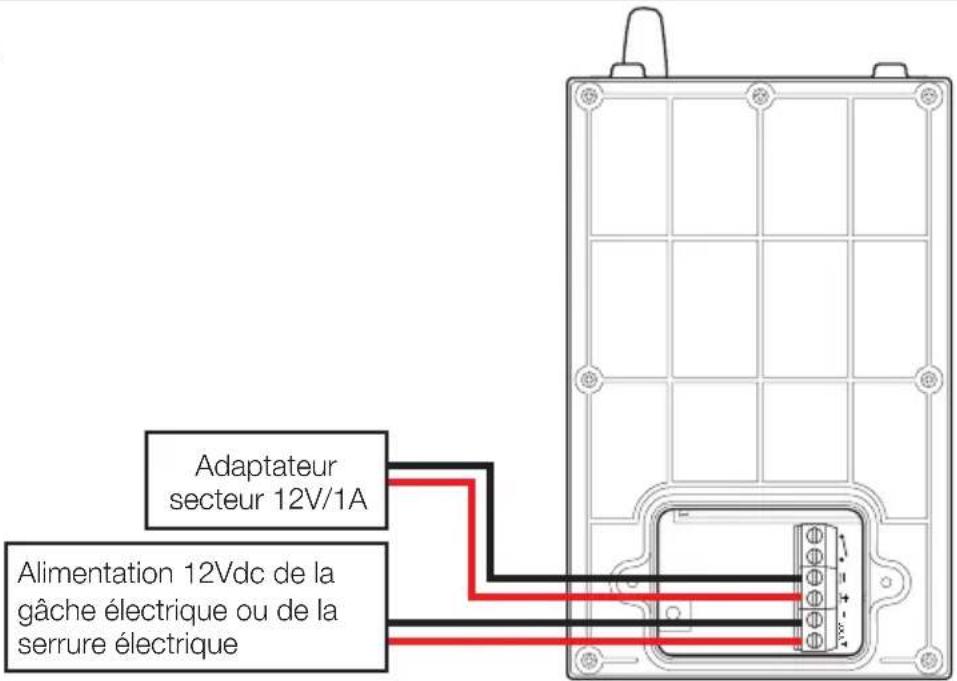

Installer une gâche électrique

• Si votre platine de rue est alimentée par l'adaptateur secteur 12 V/1 A fourni, vous pouvez déclencher à distance l'ouverture d'une gâche électrique ou d'une serrure électrique 12 V DC.

Pour connecter votre gâche ou serrure, suivez les schémas ci-dessous en fonction de votre modèle de platine de rue.

modèle A

modèle B

C - INSTALLATION

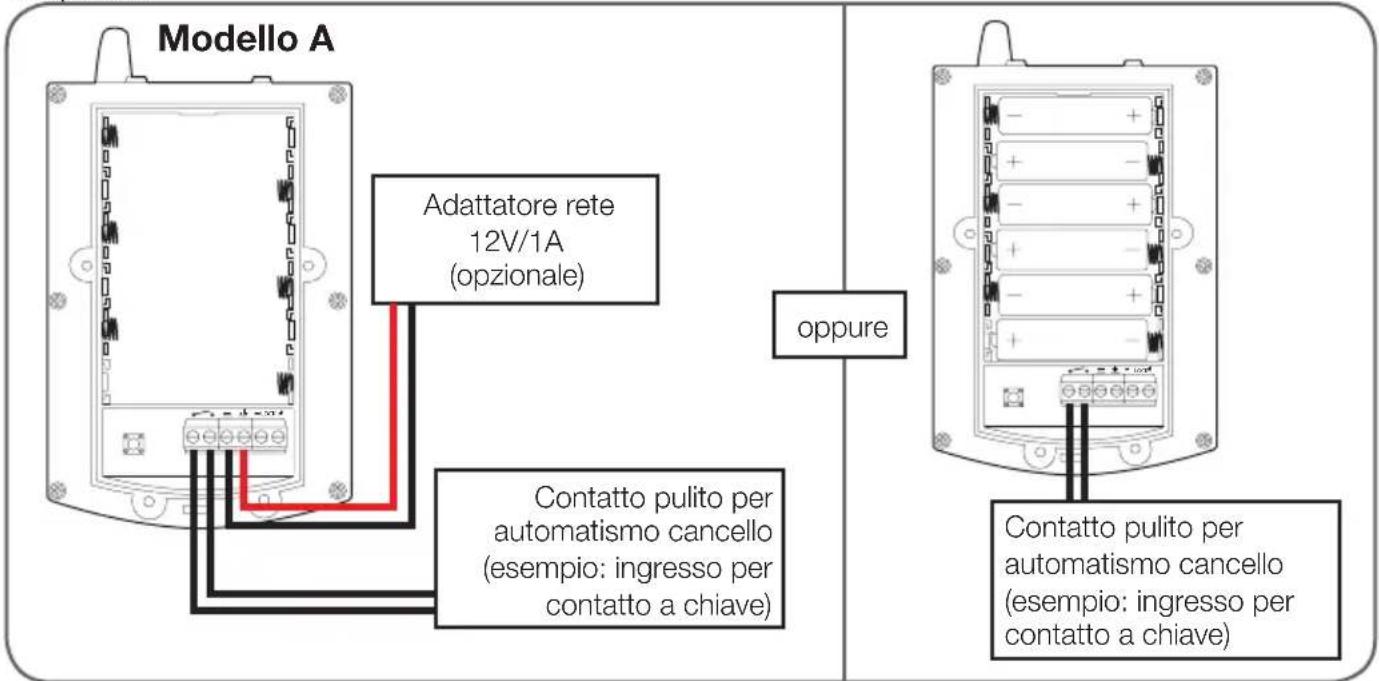

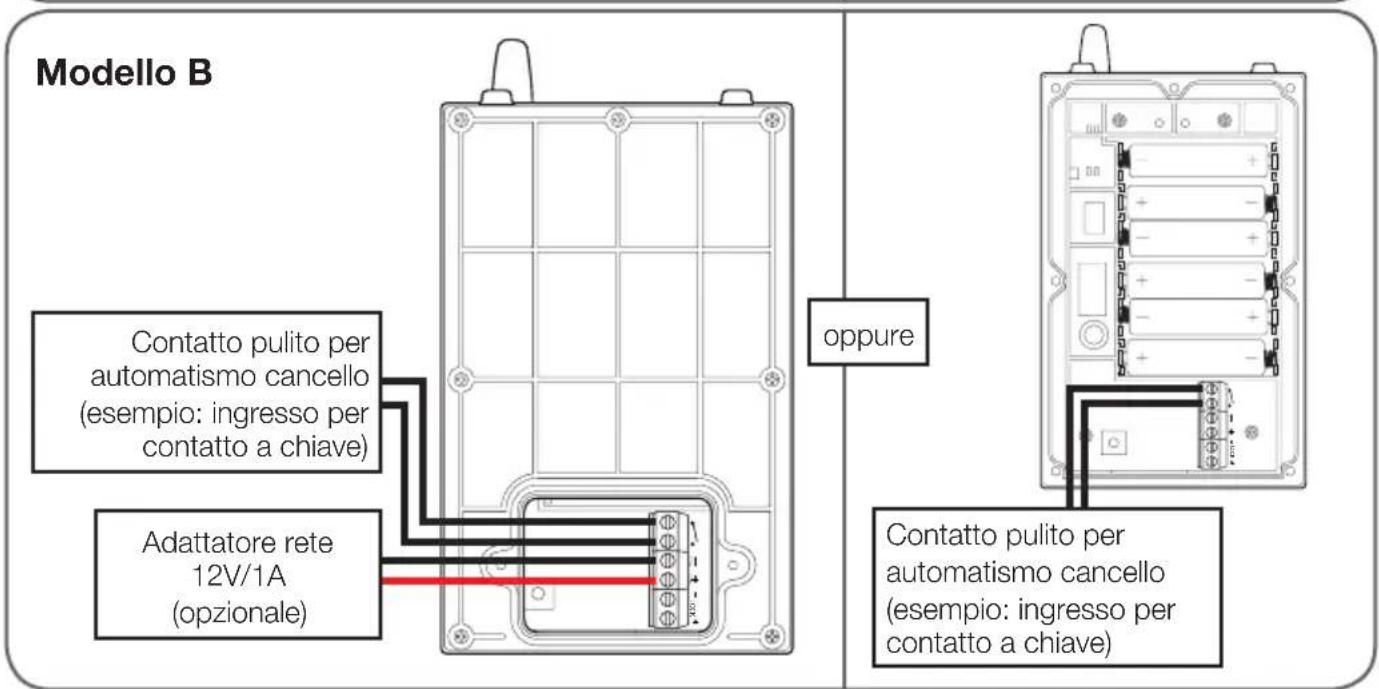

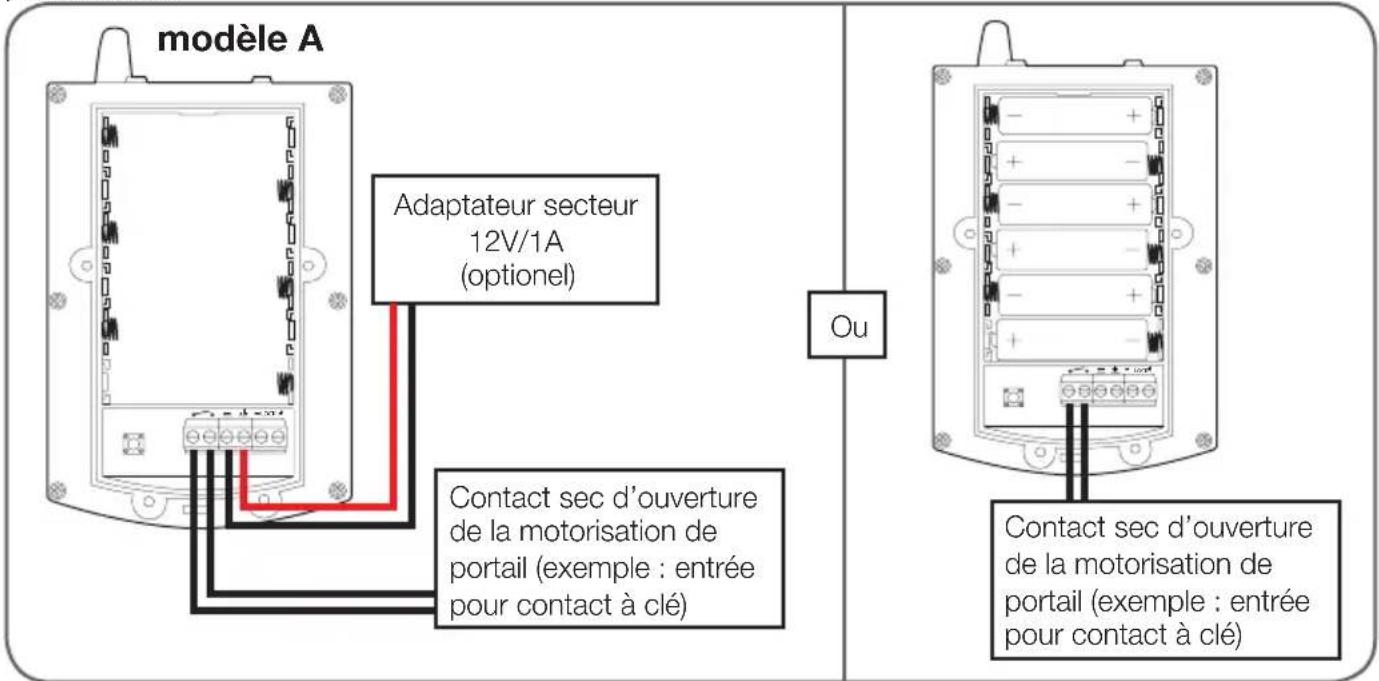

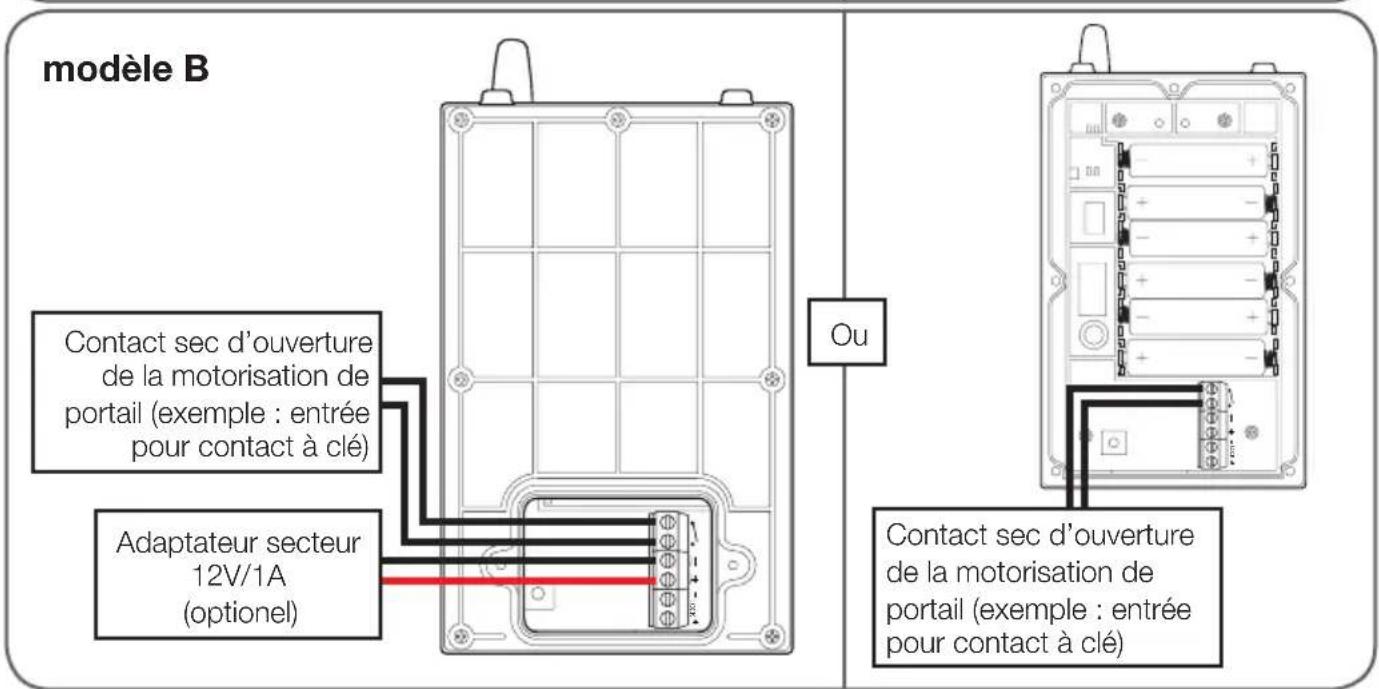

Commander une motorisation de portail

• Votre platine de rue peut être alimentée soit par l'adaptateur secteur 12 V fourni, soit par piles, vous pouvez déclencher à distance le contact d'ouverture d'une motorisation de portail.

Pour connecter votre motorisation de portail, suivez les schémas ci-dessous en fonction de votre modèle de platine de rue.

C - INSTALLATION

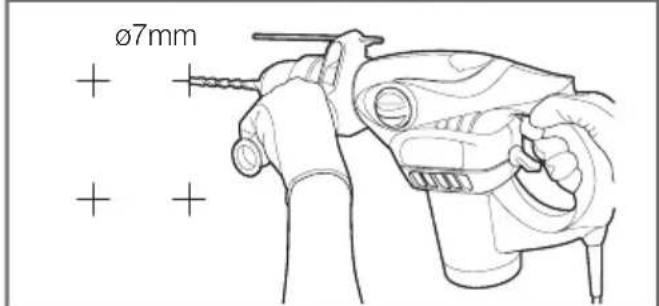

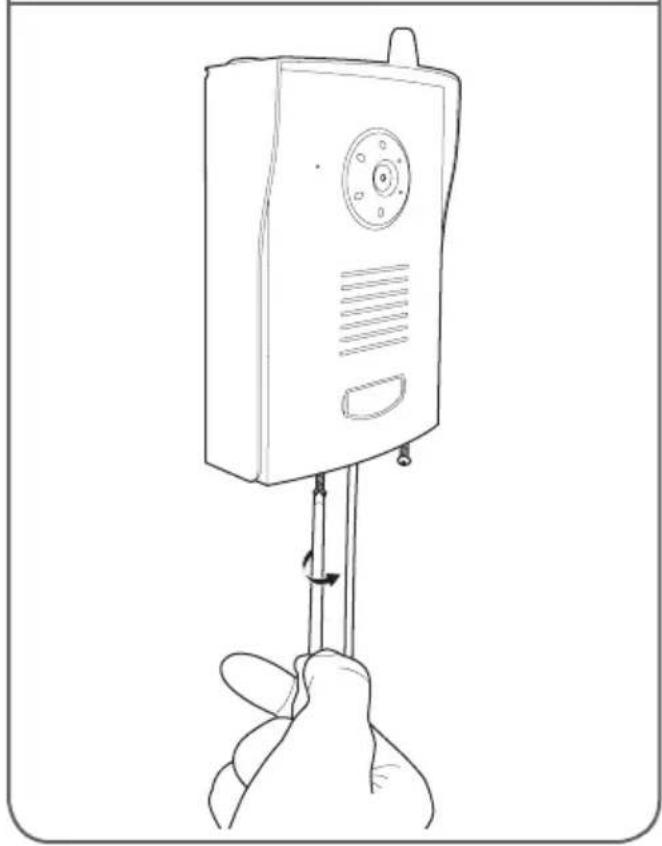

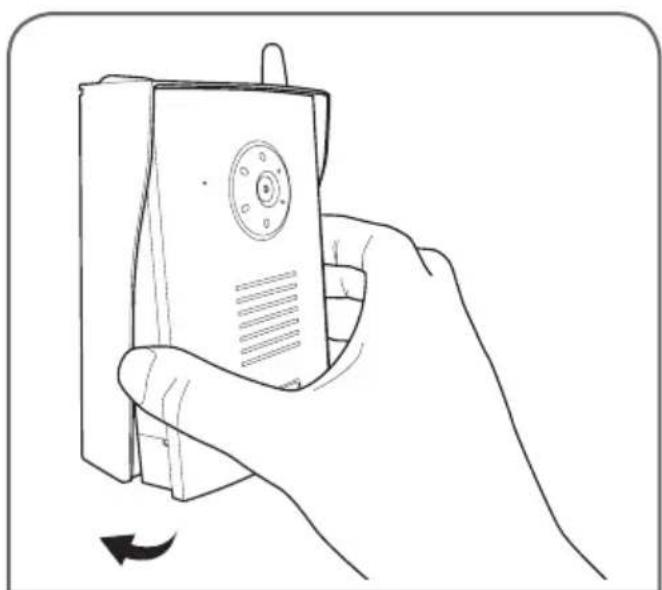

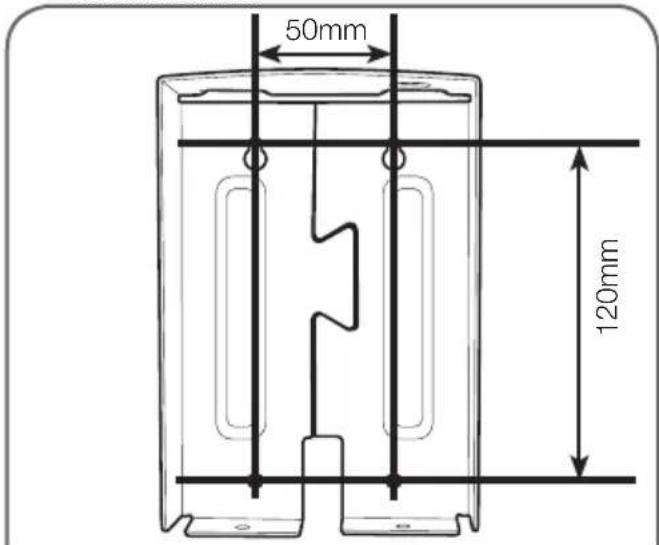

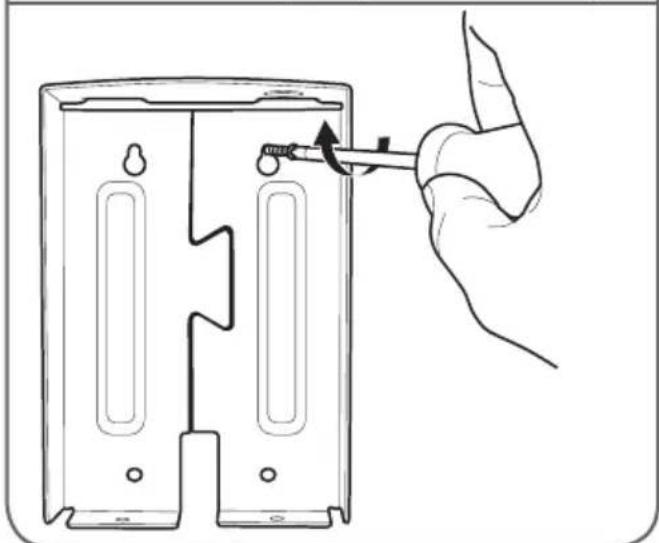

2 - INSTALLATION DE LA PLATINE DE RUE

Fixez la casquette de la platine de rue sur votre pilier à l'aide de vis et chevilles adaptées au support (les vis et chevilles fournies conviennent pour des murs en matériau plein). Après avoir mis les piles ou/et effectué les branchements de la platine de rue, placez celle-ci dans sa casquette. Vissez ensuite la platine de rue sur la casquette à l'aide de la visserie fournie.

C - INSTALLATION

3 - INSTALLATION DU MONITEUR

Important : Le moniteur doit être exclusivement alimenté à l'aide de l'adaptateur secteur 5Vdc / 1A (fourni). Cet adaptateur recharge la batterie interne du moniteur pour une autonomie de 3h maximum.

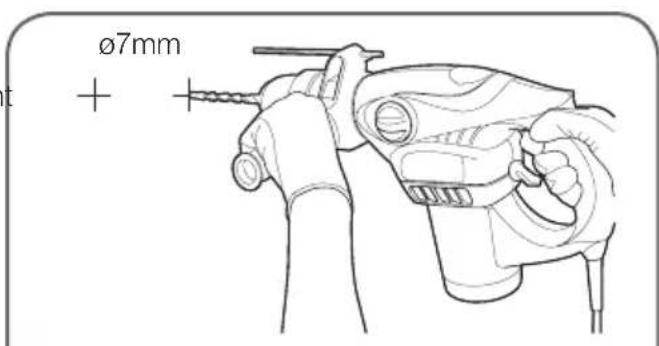

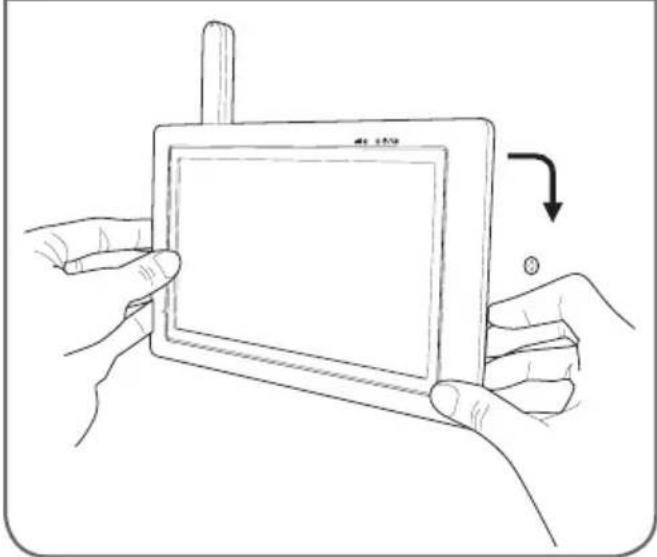

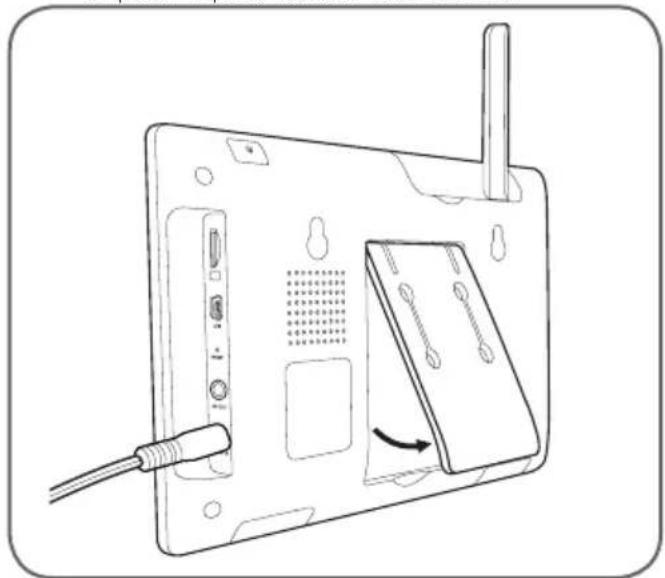

Sur un plan

Dépliez le pied au dos du moniteur

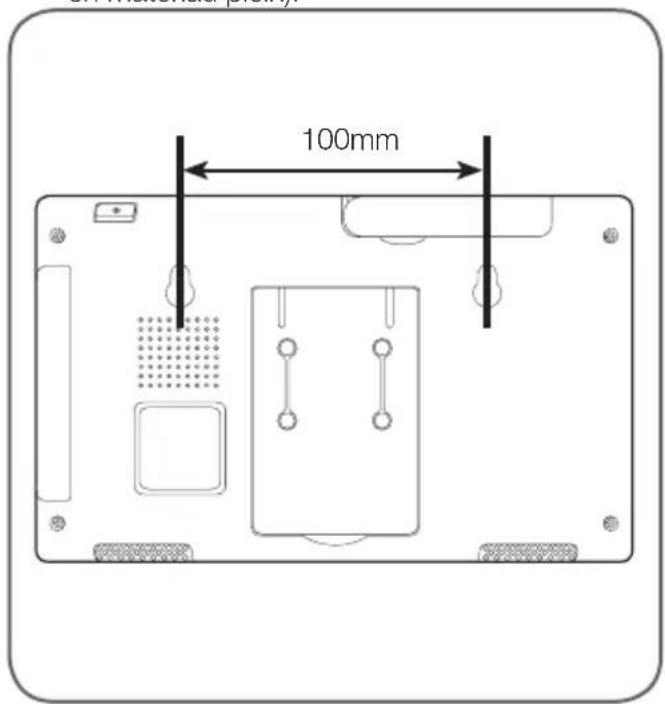

Au mur

Fixez le moniteur au mur à l'aide de vis et chevilles adaptées au support (les vis et chevilles fournies conviennent pour des murs en matériau plein).

D - CONFIGURATION

1 - DESCRIPTION GÉNÉRALE

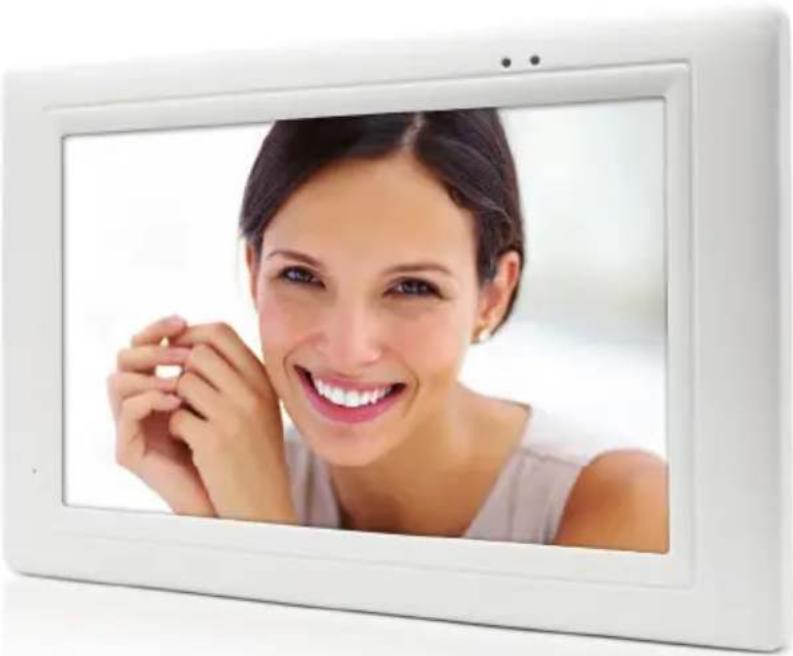

L'interphone vidéo couleur tactile Thomson est un interphone vidéo haut de gamme qui vous permet de voir vos visiteurs, communiquer avec eux, gérer l'accès à votre propriété. Il vous permet d'annoncer la présence d'un visiteur au moyen d'un carillon, de visualiser ce visiteur, de lui répondre et de converser avec lui, et de déclencher si vous le souhaitez l'ouverture d'une gâche électrique ou d'une motorisation de portail (non fournies).

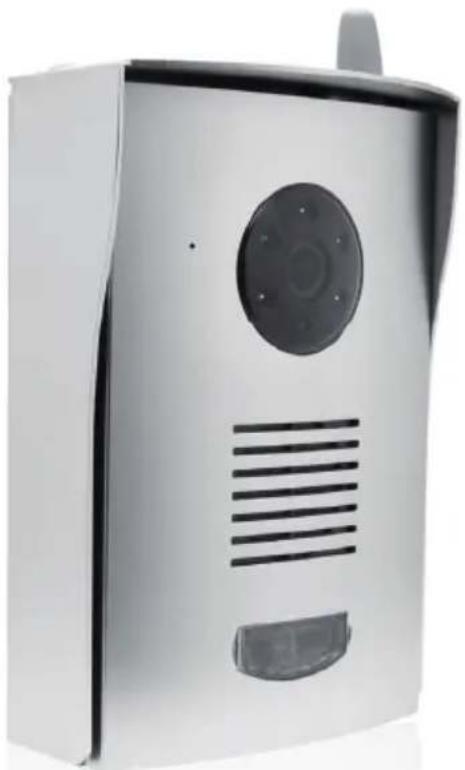

La platine de rue incluse est conçue pour résister aux intempéries et se fixe en saillie sur un pilier ou un mur d'enceinte. Son boîtier en aluminium et la résistance qu'il offre permettent d'assurer un fonctionnement stable et durable.

La platine de rue est équipée de LED infrarouges pour la vision de nuit, asservies à un capteur crépusculaire permettant d'avoir une image en noir et blanc de vos visiteurs même dans l'obscurité complète.

Le moniteur enregistre une courte vidéo du visiteur sur une carte mémoire (non fournie) à chaque fois qu'un appel est émis depuis la platine de rue. L'utilisation de la technologie sans fil permet de monter cet appareil en lieu et place d'un filaire existant par exemple, sans modification de l'installation existante.

Il est possible de rajouter jusqu'à 3 caméras sans fil supplémentaires (non fournies, réf. 512167) pour un usage intérieur ou extérieur afin de déclencher des enregistrements par détection de mouvement dans le champ d'une des caméras ou par déclenchement manuel.

2 - MENU PRINCIPAL

Pour accéder au menu principal, appuyez sur l'icône du moniteur.

1 Réglages des caméras 2 Paramétrages des enregistrements

3	Fichiers (classés par date et tranche hora)
4	Paramètres système
5	Activer Alarme sur détention de mouvement
6	Zoom
7	Scan des camères
8	Protection du formatage de la carte mémoire

Ce menu vous permet d'activer ou désactiver les canaux, d'ajouter des caméras supplémentaires (non fournies réf. 512167) et d'ajuster la luminosité de ces dernières.

Si vous possédez uniquement une platine de rue, désactivez le canal 2 (par défaut actif).

Ce produit compte au total 4 canaux et votre platine de rue est attribuée au canal 1 par défaut. Vous pouvez donc rajouter 3 caméras supplémentaires afin de mettre en place de la vidéosurveillance.

Une fois avoir activé le canal voulu, procédez à l'appairage en pressant la touche

Attention : une fois que cette touche est en surbrillance bleue, vous avez 30 secondes pour déclencher un appui court sur le bouton d'appairage :

• De la platine de rue qui est sous la trappe batterie
• De la caméra qui est sur le cordon d'alimentation (Caméra non fournie, réf. 512167)

4 - PARAMÉTRAGES DES ENREGISTREMENTS

Remarque importante : pour pouvoir enregistrer des vidéos, le moniteur doit être équipé d'une carte mémoire Micro SD (non fournie). Pour lire les vidéos qui ont été enregistrées sur la carte mémoire avec votre ordinateur, un logiciel est livré dans la boîte.

Pour paramétrer les différents modes d'enregistrement, utiliser les touches suivantes :

d - CONFIGURATION

La journée est décomposée en tranches horaires. Pour chaque tranche, 3 modes sont disponibles :

m : Déclenchement d'un enregistrement suite à une détection de mouvement, disponible avec les caméras extérieures (réf. 512167)

S : Déclenchement d'enregistrements pendant 1h (pendant la tranche horaire).

X : Déclenchement d'un enregistrement uniquement depuis un appel de la platine.

Pour passer d'un mode à l'autre, pressez la tranche horaire voulue.

Informations sur un enregistrement vidéo :

Durée minimum : 15s

Durée maximum : 60s

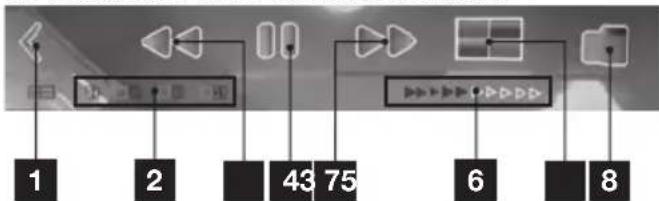

5 - LECTURE D'UN FICHIER VIDÉO

Pour lire une vidéo, il suffit de toucher l'icône de la vidéo :

En lecture, une barre de menu s'ouvre :

1	Réduire la barre de menu
2	Numéro du canal affchéé
3	Retour rapide
4	lecture/Pause
5	Avance rapide
6	Barre de progression
7	Affichage multi canaux (suivant disponibilité)
8	Quitter le mode lecture / Retour aux dossiers

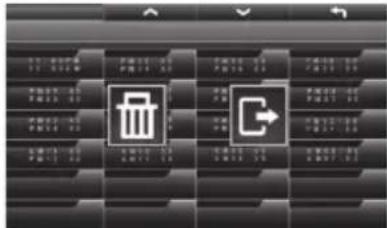

6 - EFFACEMENT DE FICHIER VIDÉO

Pour supprimer une vidéo, il suffit de toucher pendant 3 secondes l'icône de la vidéo :

• Une notification va apparaître :

Permet de supprimer la vidéo

Permet de sortir du menu

7 - MENU « FORMATAGE CARTE MÉMOIRE »

Pour pouvoir formater la carte mémoire, dans le menu principal l'icône doit être positionné sur ON comme ci-dessous :

• Si besoin, pressez l'icône afin de passer de OFF à ON.

Une fois le formatage autorisé, se rendre dans le menu REC :

• Pressez l'icône : « Carte + gomme »

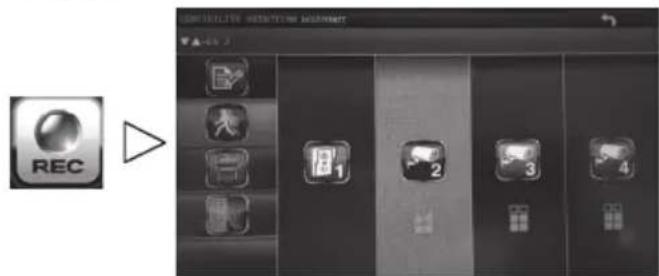

8 - ALARME SUR DÉTECTION DE MOUVEMENT

Les menus ci-dessous sont utiles uniquement si vous possédez une caméra extérieure (réf. 512167). Notre moniteur émet des bips courts lors d'une détection de mouvement si :

• L'icône en bas à gauche du menu principal est placé sur ON.

Le créneau horaire est configuré sur m :

Le niveau de sensibilité d'une détection de mouvement est réglable depuis les icônes ci-dessous :

LV3 = Très sensible

LV2 = Moyennement sensible

LV1 = Peu sensible

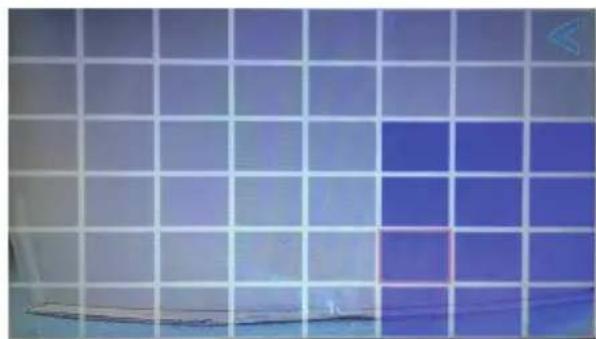

Si vous voulez empêcher la détection de mouvement sur une partie de l'image filmée par la caméra, il est possible de masquer des zones :

Toutes les cases en surbrillance bleue ne détecteront pas de mouvement.

9 - SCAN DES CANAUX

Le mode SCAN des différents canaux actifs est immédiatement accessible depuis le menu principal avec cette touche :

d - CONFIGURATION

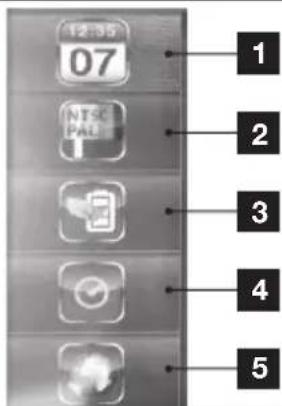

10 - MENU « PARAMÈTRES SYSTÈME »

1	Réglage date et heures
2	Format videoo
3	Economiseur d'énergie
4	Période d'inactivité
5	Langues

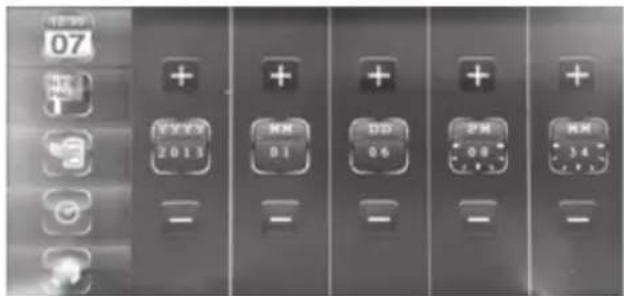

10.1 - Réglage date et heures

Avec les touches ^+ ou - , changez la date ou l'heure.

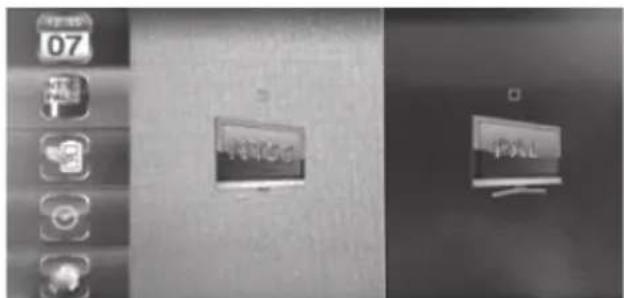

10.2 - Format vidéo

Permet de choisir entre le format vidéo PAL ou NTSC. En Europe, il est recommandé d'utiliser le format vidéo PAL.

d - CONFIGURATION

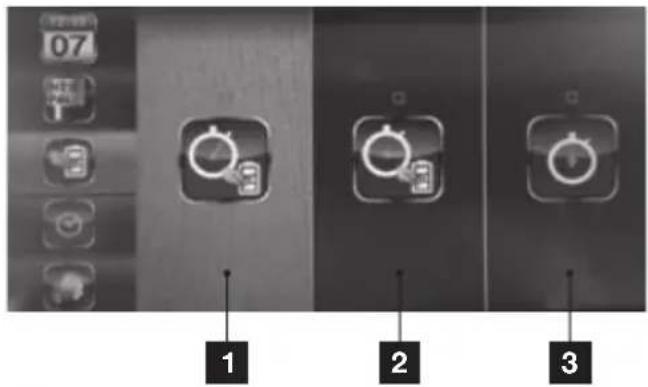

10.3 - Économiseur d'énergie

L'économiseur d'énergie permet d'éteindre l'écran au bout de 5 ou 10 minutes.

1	5 minutes
2	10 minutes
3	Jamais

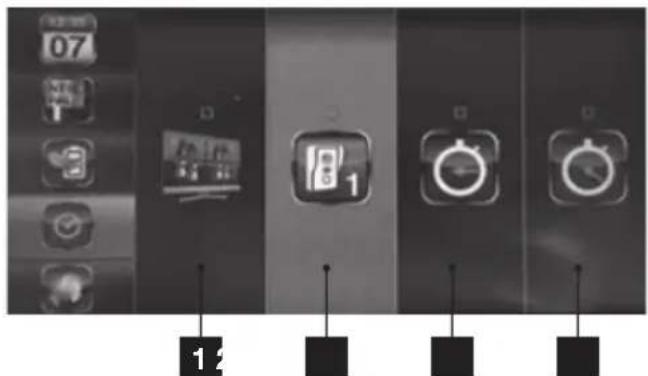

10.4 - Période d'inactivité

Au bout de 2 minutes d'inactivité, le moniteur rentre en « hibernation » et effectue un de ces quatre modes :

1	Affiche en mode QUAD au bout de 2 min
2	Affiche la platine de rue au bout de 2min
3	Scan avec un intervalle de 5s les canaux activés
4	Scan avec un intervalle de 10s les canaux activés

Remarque : Pour activer ou désactiver les différents canaux :

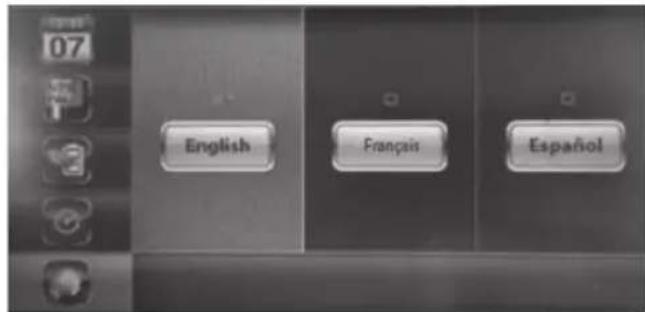

10.5 - Langues

3 langues sont disponibles sur ce moniteur :

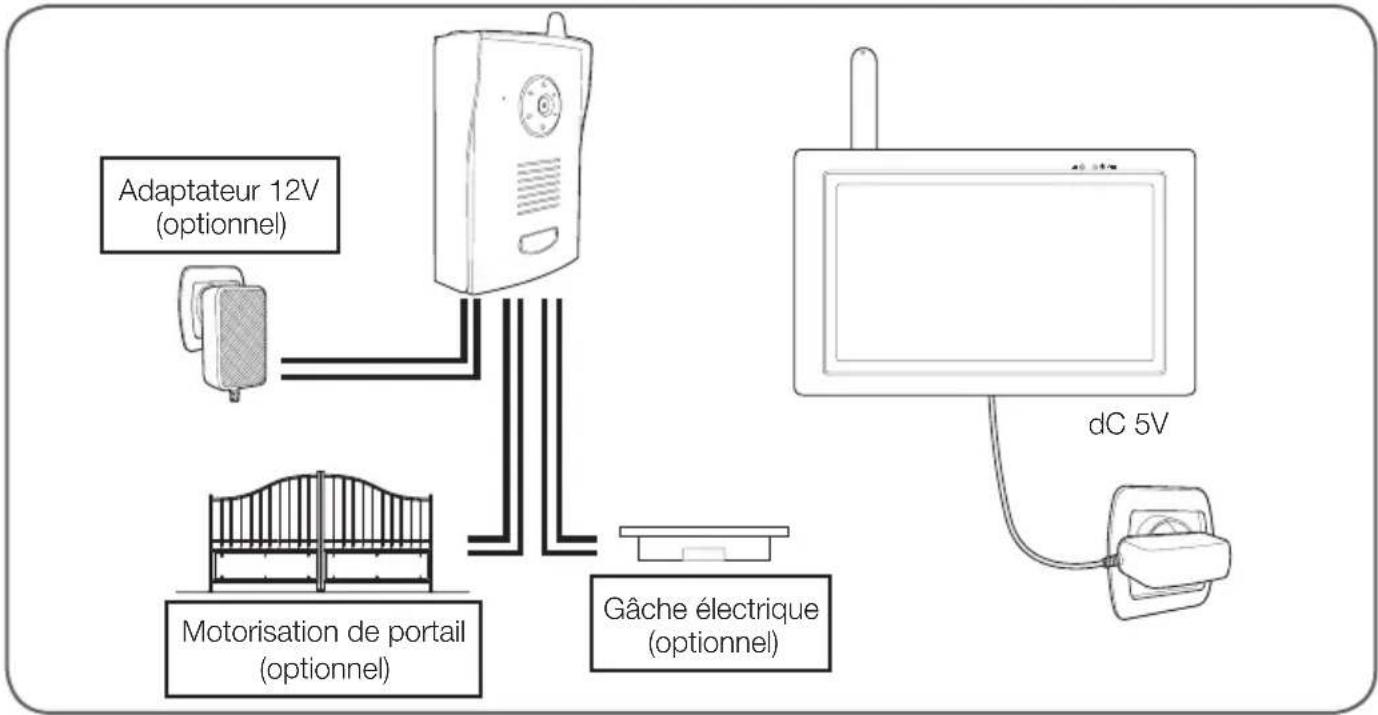

1 - PRINCIPE DE FONCTIONNEMENT

La platine de rue peut être alimentée soit par 6 piles LR06, soit par un adaptateur secteur 12V fourni qui vous permettra :

• De commander l'ouverture d'une gâche électrique (non fournie) et d'avoir un mode espion, la vidéo peut être visualisée sans appel extérieur.

• Un appui sur le porte-nom de la platine de rue fait retentir la sonnerie du moniteur 3 fois.
• Après les 3 sonneries, vous pouvez parler à votre invité grâce à la touche.

La touche doit être maintenue appuyée pour que l'invité vous entende. Et il est impératif de lâcher ce bouton pour entendre la réponse de votre invité.

Relâchez cette touche pour entendre la réponse de votre invité. - La conversation sera coupée automatiquement au bout de 60 secondes si la platine de rue est alimentée par piles.

2 - SYMBOLES À L'ÉCRAN

(1), (2),...	Témoin de qualité du signal : en fonction de la distance entre la platine de rue et le moniteur.
[ ]	Indicateur de batterie En bas de l'écran pour le moniteur En haut de l'écran pour la platine de rue
1	Mode plein écran.
[ ]	Mode QUAD : Tous les canaux actifs sont visibles.
[ ]	Mode SCAN : Le moniteur effectue un scanne de tous les canaux actifs.
2X	Zoom x2

E - UTILISATION

Témin du volume sonore.

Indicateur d'enregistrement video.

3 - TOUCHES ET FONCTIONS

Appuyez sur la touche pour faire apparaître les icônes ci-dessous :

	Touchez afin de changer de canaux. Ici seul le canal 1 est disponible.
	Appuyez sur cette touche pour parler et relâcher pour entendre la réponse de votre invité.
	Permet l'activation de la gâche électrique disponible uniquement si la platine de rue est alimentée par l'adaptateur secteur 12V (fourni).
	Permet l'activation du portail connecté au contact sec de la platine de rue.Disponible avec l'alimentation de la platine de rue par piles et par adaptateur secteur.
	Permet de diminuér ou d'augmenter le volume de la communication.
	Permet d'enregistrer une video ou d'arrêter un enregistrement en cours.
	Mode d'affichage : Permet de changer de canaux et d'afficher les 4 canaux simultanément.
	Permet d'accéder au menu principal.

Si votre problème n'est pas répertorié ci-dessous, contactez notre service technique.

Symptômes Causes possibles Solutions
Le système ne s'allume pas	L'adaptateur n'est pas connecté au réseau électrique/ l'adaptateur n'est pas connecté au moniteur (DC IN sur le flanc droit du moniteur).	Vérifiez que tous les câbles d'alimentation sont correctement branchés.
	La batterie du moniteur n'est pas assez chargée.	Branchez l'adaptateur secteur au moniteur.
Carte mémoire non détectée (message « SD ERR »)	Carte mémoire non détectée/ou défectueuse.	Vérifiez que la carte est correctement insérée et formaitée• Remplacez la carte• Vérifiez que la carte mémoire est compatible
Aucune communication audio/ video n'est possible	Alimentation non connectée	Contrôlez les branchements du moniteur et de la platine de rue
	Appairage non effectué	Effectuez l'appairage de la platine de rue sur le moniteur.
	Distance trop grande, perturbations ou trop d'obstacles entre caméra et moniteur.	Déplacez ou/et rapprochez la platine de rue du moniteur.
Date et heures incorrectly sur les enregistrentes ou la vue en direct	Date et heures non régliées.	Réglez l'heure
	Date et heures effacées suite à une coupure prolongée de l'alimentation du moniteur.
Aucun enregistrement lors d'un appel de la platine de rue	Carte mémoire non présente dans le moniteur.	Vérifiez que la carte est correctement insérée et formaitée• Remplacez la carte
Aucun enregistrement lors d'une détction de mouvement depuis une camera supplémentaire (réf. 512167)	Enregistrentes désactivés.	Mettre enregistrement sur M sur la bonne tranche horaire
	Sensibilité mal réglée.	Activez/corrigez le réglage de la sensibilité de la détction de mouvement
	Carte mémoire non présente dans le moniteur.	Vérifiez que la carte est correctement insérée et formaitée• Remplacez la carte
Alarmé involontaire lors d'une détction de mouvement	L'alarme est activée dans le moniteur.	Allez dans le menu principal, accédez à l'icône d'alarme à l'aide des touches tactiles suivantes : Cette icône doit être positionnée sur OFF.

F - FAQ

Symptômes Causes possibles Solutions
Vous ne pouvez pas commander la gâche électrique et/ou le portail	Si la platine de rue est bien alimentée par l'adaptateur secteur 12V/1A fourni et non par les piles.	Modifier l'installation et utiliser l'adaptateur 12V/1A fourni.
	Si la gâche ou la commande du portail sont branchées correctement.	Contrôler le câblage.
La gâche électrique n'ouvre jamais la porte	Si la gâche installée correspond aux specifications duprésent guide (12V 500mA max)	• Changer le câblage • Changer les cables • Changer de modèle de la gâche
L'écran n'affiche pas l'image de la platine de rue lorsqu'on l'allume	Si la platine de rue est bien alimentée par l'adaptateur secteur 12V/1A et non par des piles	Modifier l'installation et utiliser l'adaptateur secteur 12V/1A fourni

g - PRODUITS COMPLÉMENTAIRES

1 - CAMÉRA COULEUR SANS FIL 512167

Si vous avez acquis des caméras supplémentaires (jusqu'à 3 au total) pour étendre la surveillance du produit, chaque caméra doit être appairée comme l'a été la platine de rue :

Ce menu vous permet d'activer ou désactiver les canaux, d'appairer des caméras supplémentaires (non fournies réf. 512167) et d'ajuster la luminosité de ces dernières.

Votre produit comporte au total 4 canaux et votre platine de rue est attribuée au canal 1 par défaut. Vous pouvez donc rajouter 3 caméras supplémentaires afin de mettre en place de la vidéosurveillance.

Une fois avoir activé le canal voulu, procédez à l'appairage en pressant la touche

Attention : une fois que cette touche est en surbrillance bleue, vous avez 30 secondes pour déclencher un appui court sur le bouton d'appairage qui est sur le cordon d'alimentation.

h - INFORMATIONS TECHNIQUES ET LÉGALES

1 - CARACTÉRISTIQUES GÉNÉRALES

moniteur
Ecran	Taille Diagonale 7 poues
	Résolution 480 x 272
Processus d'enregistrement	Stockage Carte mémoire	Micro SD, capacité jusqu'à 32Go
	Tension d'alimentation	230Vac 50Hz -5Vdc 1A
	Consommation	800mA (max)
	Batterie	3.7V / 1800mA Li-on
	Température de fonctionnement	0 à + 40°C
	Dimensions	L: 200mm / l: 122mm / h: 26mm

Platine de rue
Type de capteur	CMoS
Taille du capteur	¼"
Angle de vision	H:86°/V:60°
Nombre de Leds IR	5
Portée de la vision de nuit	50cm à 1 m
Alimentation	6 piles LR6 (non fournies) ou adaptateur 12V/1A fourni
Utilisation	intérieur/extérieur
Indice de protection	IP44
Température de fonctionnement	-10°C à +50°C
Dimensions	I:154mm/L:107mm/h:60mm

2 - CARACTÉRISTIQUES FONCTIONNELLES

Moniteur

• Prise en charge d'une platine de rue (fournie) et jusqu'à 3 caméras sans fil (non fournies).
• Affichage en direct d'une caméra parmi les 4 ou des 4 caméras simultanément. Commande depuis le moniteur d'une gâche électrique et/ou d'une motorisation de portail.
• Possibilité d'enregistrement sur une carte Micro SD (non fournie).
• Enregistrement vidéo depuis un appel de la platine de rue et depuis une détection de mouvement.
• Visualisation des enregistrements vidéo sur le moniteur ou sur un ordinateur.
• Archivage des enregistrements par date.
• Possibilité d'avertissement sonore sur détection d'un mouvement.

h - INFORMATIONS TECHNIQUES ET LÉGALES

Platine de rue

Utilisation en extérieure : oui - Support de fixation : fixé au mur - Visière de protection éblouissement : oui - Microphone intégré : oui - Vision nocturne : oui entre 5 à 8 mètres - Indice de protection : IP55 - Alimentation : 9V par 6 piles LR6 (non fournies) ou un adaptateur secteur 12Vdc/1A (fourni)

3 - GARANTIE

• Ce produit est garanti 2 ans, pièces d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN.
• Toute intervention sur l'appareil annulera la garantie.
• Les éléments dits consommables, tels les piles, ne rentrent pas dans le cadre de la garantie.

4 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou si vous avez des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant notre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation

non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier, le magasin sera en droit de refuser l'échange de votre produit.

Contactez les techniciens de notre service après-vente au :

Tél : [phone]

(Audiotel : 0,337 € TTC/min)

Du lundi au vendredi de 9h à 12h et de 14h à 18h.

5 - RETOUR PRODUIT - SAV

Malgré le soin apporté à la conception et à la fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante : http://sav.avidsen.com

6 - DÉCLARATION DE CONFORMITÉ

À la directive R&TTE

AVIDSEN déclare que l'équipement désigné ci-dessous : Interphone vidéo sans fil réf. 512166 est conforme à la directive 1999/5/CE et sa conformité a été évaluée selon les normes en vigueur :

EN301489-1 V1.9.2, EN301489-17 V2.1.1, EN301328 V1.7.1, EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011

À Chambray-lès-Tours, le 06/06/2015, Alexandre Chaverot, président

THOMSON est une marque de TECHNICOLOR S.A. utilisée sous licence par :

THOMSON

Alexandre Chaverot, Président

Pour connecter un portail motorisé, suivre les schémas ci-dessous pour correspondre à votre modèle d'interphone.

C - Installation

2 - Installation de la platine de rue
