512268 - Telefone THOMSON - Manual de utilização gratuito

Tipo de produto	Interfone de vídeo sem fio
Marca	Thomson
Modelo	512268
Tela do monitor	LCD tátil de 7 polegadas (diagonal), resolução 480x272
Alimentação do monitor	Adaptador de energia 230 Vca 50 Hz / 5 Vcc 1 A
Bateria do monitor	Íon de lítio 3,7 V / 1800 mAh, autonomia até 3 h
Alimentação da placa de rua	6 pilhas LR6 (não fornecidas) ou adaptador de energia 12 Vcc 1 A (fornecido)
Tipo de sensor da placa	CMOS 1/4"
Ângulo de visão da placa	Horizontal 86°, vertical 60°
Visão noturna da placa	LEDs infravermelhos (5), alcance 50 cm a 1 m
Índice de proteção da placa	IP44 (resistente às intempéries)
Número de canais de vídeo	4 canais (1 placa de rua incluída, até 3 câmeras adicionais opcionais)
Gravação	Em cartão de memória Micro SD (não fornecido, até 32 GB), vídeo de 15 a 60 s
Funções principais	Chamada de vídeo, comunicação de áudio bidirecional, destravamento de fechadura elétrica (12 Vcc) ou motorização de portão, visão noturna, gravação por chamada ou detecção de movimento, alarme sonoro, zoom digital x2, modo QUAD, modo SCAN
Dimensões do monitor	L 200 mm × l 122 mm × h 26 mm
Dimensões da placa de rua	L 154 mm × l 107 mm × h 60 mm
Manutenção e limpeza	Desligar antes da limpeza, usar um pano macio ligeiramente umedecido, evitar produtos abrasivos ou aerossóis
Temperatura de operação do monitor	0°C a +40°C
Temperatura de operação da placa	-10°C a +50°C
Garantia	3 anos, peças e mão de obra (exceto consumíveis e danos acidentais)
Conteúdo do kit	Monitor, placa de rua com viseira, adaptadores de energia (5V e 12V), cabos, antena, suporte da antena, CD de instalação, buchas e parafusos, chave de fenda triangular

Perguntas frequentes - 512268 THOMSON

O sistema não liga, o que fazer?

Verifique se o adaptador de energia está corretamente conectado ao monitor (DC IN no lado direito) e à rede elétrica. Se a bateria do monitor estiver descarregada, conecte o adaptador. Certifique-se de que a placa de rua está alimentada (pilhas ou adaptador 12V).

O cartão de memória não é detectado (mensagem 'SD ERR'), como resolver?

Verifique se o cartão Micro SD está corretamente inserido e formatado (formato FAT32). Se o problema persistir, substitua o cartão ou use um cartão compatível (capacidade até 32 GB).

Nenhuma comunicação de áudio/vídeo com a placa de rua, o que fazer?

Verifique a alimentação da placa (pilhas ou adaptador) e do monitor. Realize o emparelhamento: no menu das câmeras, ative o canal 1, em seguida pressione o botão de emparelhamento do monitor e, dentro de 30 segundos, pressione o botão de emparelhamento sob a tampa da bateria da placa. Aproxime a placa do monitor se a distância for muito grande.

A data e hora estão incorretas nas gravações, como ajustá-las?

No menu principal, vá em 'Configurações do sistema' > 'Ajuste de data e hora'. Use as teclas + e - para modificar a data e a hora. Após uma interrupção prolongada, o ajuste deve ser refeito.

Como gravar um vídeo durante uma chamada da placa?

Insira um cartão Micro SD no monitor. Por padrão, a gravação é acionada automaticamente durante uma chamada. Você também pode pressionar manualmente o ícone de gravação durante a comunicação. A duração da gravação é de 15 a 60 segundos.

Por que a gravação por detecção de movimento não funciona?

Certifique-se de que o ícone de alarme/gravação no canto inferior esquerdo do menu principal está em ON. Verifique se o horário está configurado como 'M' (movimento) no menu de configurações de gravação. Ajuste a sensibilidade (LV1 a LV3) e desative, se necessário, as zonas de mascaramento.

Como conectar uma fechadura elétrica ou motorização de portão?

A placa de rua deve ser alimentada pelo adaptador de energia 12V/1A (fornecido). Conecte a fechadura (12V, 500 mA máx.) ou o contato seco da motorização nos bornes da placa seguindo os esquemas do manual. Use o cabo de alimentação da fechadura fornecido.

O alarme sonoro dispara sem motivo, como desativá-lo?

Vá ao menu principal, pressione o ícone de alarme (alto-falante) e ajuste para OFF. Você também pode ajustar a sensibilidade de detecção de movimento (LV1 a LV3) ou mascarar zonas na imagem para evitar falsos alarmes.

Como adicionar uma câmera adicional?

No menu principal, vá em 'Configurações das câmeras'. Ative o canal desejado (2, 3 ou 4), em seguida pressione o botão de emparelhamento do monitor. Dentro de 30 segundos, pressione o botão de emparelhamento localizado no cabo de alimentação da câmera (ref. 512167). A câmera deve estar ao alcance.

A placa de rua funciona sem pilhas?

Sim, você pode alimentar a placa com o adaptador de energia 12V/1A fornecido. Nesse caso, não insira pilhas. Essa alimentação também permite controlar uma fechadura elétrica e usar o modo espião (visualização sem chamada).

MANUAL DE UTILIZADOR 512268 THOMSON

1 - PRINCÍPIO DE FUNCIONAMENTO

G - PRODUTOS ADICIONAIS

1 - CÂMARA DE COR, SEM FIO 512167

Videoporteiro a cores 18cm

ref. 512268

1 - PRECAUÇÕES DE UTILIZAÇÃO 04 2 - CONSERVAÇÃO E LIMPEZA 04 3 - RECICLAGEM 04

B - DESCRIÇÃO DO PRODUTO 05

1 - CONTEÚDO DO KIT 05 2 - MONITOR 06 3 - PLACA DE RUA 07 4 - ADAPTADOR DE CORRENTE 07 5 - CD DE INSTALAÇÃO 07

C - INSTALAÇÃO 08

1 - ALIMENTAÇÃO DA PLACA DE RUA 08 2 - INSTALAÇÃO DA PLACA DE RUA 11 3 - INSTALAÇÃO DO MONITOR 12

D - CONFIGURAÇÃO 13

1 - DESCRIÇÃO GERAL 13 2 - AJUSTES E FUNÇÕES ACESSÍVEIS NO MONITOR 13 3 - AJUSTES DAS CÂMARAS 13 4 - GESTÃO DO ALARME E DO VOLUME DO MONITOR 13 5 - PARAMETRIZAÇÕES DAS GRAVAÇÕES 14 6 - REPRODUÇÃO DE UM FICHEIRO DE VÍDEO 14 7 - ELIMINAÇÃO DE UM FICHEIRO DE VÍDEO 14 8 - MENU «FORMATAÇÃO DO CARTÃO DE MEMÓRIA» 14 9 - ALARME EM CASO DE DETEÇÃO DE MOVIMENTO 15 10 - PESQUISA DE CANAIS 15 11 - MENU «PARÂMETRO DO SISTEMA» 15

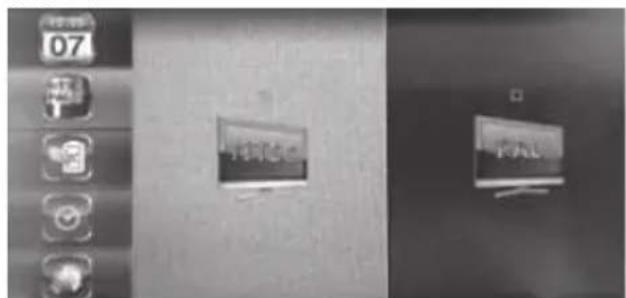

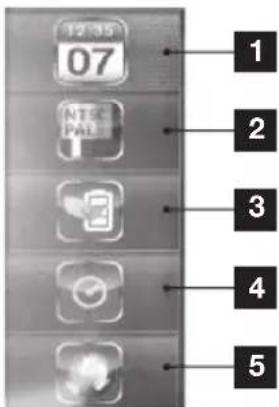

11.1 - Ajuste de data e hora 15 11.2 - Formato de Vídeo 15 11.3 - Economizador de energia 16

11.4 - Período de inatividade 16

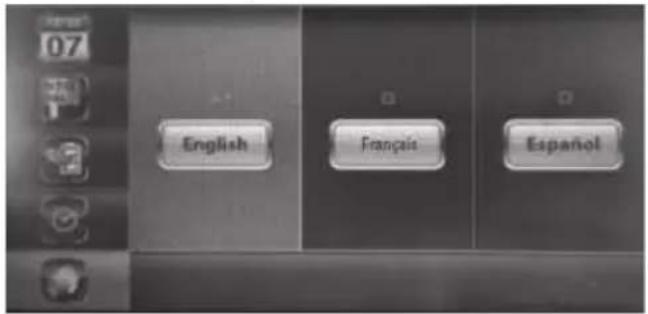

11.5 - Idiomas 16

E - UTILIZAÇÃO 17

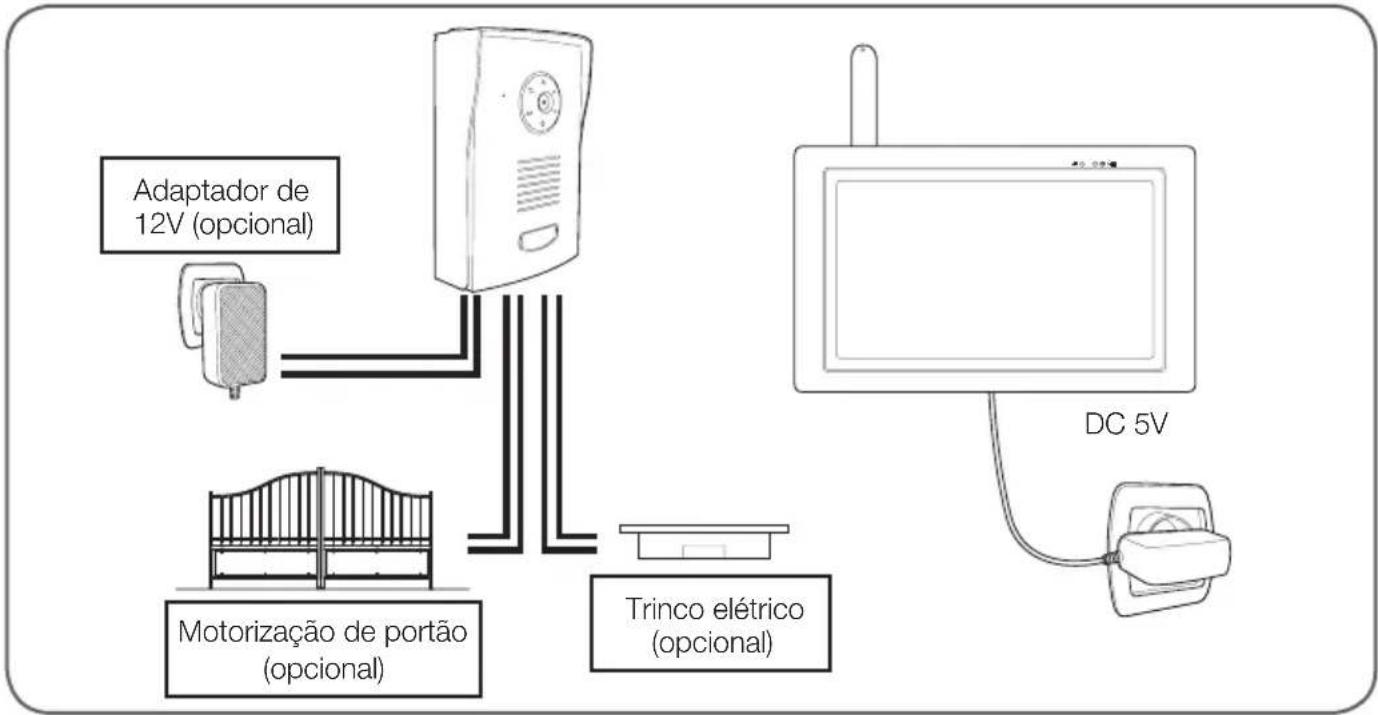

1 - PRINCÍPIO DE FUNCIONAMENTO 17 2 - SÍMBOLOS NO ECRÃ 17 3 - TECLAS E FUNÇÕES 18

F - PERGUNTAS FREQUENTES 19

G - PRODUTOS COMPLEMENTARES 21

1 - CÂMARA A CORES SEM FIOS 512167 21

H - INFORMAÇÕES TÉCNICAS E LEGAIS 22

1 - CARACTERÍSTICAS GERAIS 22 2 - CARACTERÍSTICAS FUNCIONAIS 22 3 - GARANTIA 23 4 - ASSISTÊNCIA E CONSELHOS 23 5 - DEVOLUÇÃO DO PRODUTO/SPV 23 6 - DECLARAÇÃO DE CONFORMIDADE 23

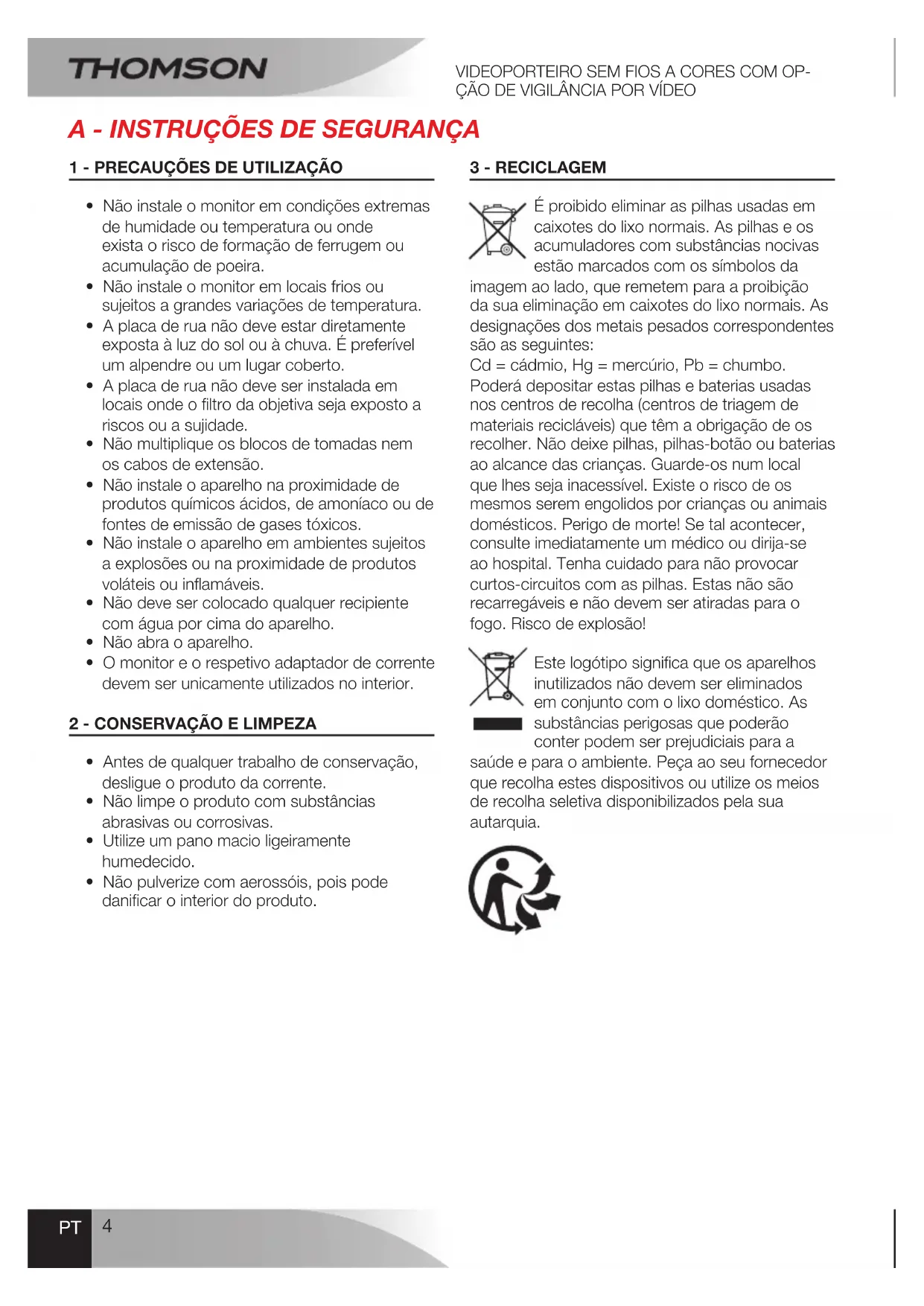

A - INSTRUÇÕES DE SEGURANÇA

1 - PRECAUÇÕES DE UTILIZAÇÃO

• Não instale o monitor em condições extremas de humidade ou temperatura ou onde exista o risco de formação de ferrugem ou acumulação de poeira.
• Não instale o monitor em locais frios ou sujeitos a grandes variações de temperatura.
• A placa de rua não deve estar diretamente exposta à luz do sol ou à chuva. É preferível um alpendre ou um lugar coberto.
• A placa de rua não deve ser instalada em locais onde o filtro da objetiva seja exposto a riscos ou a sujidade.
• Não multiplique os blocos de tomadas nem os cabos de extensão.
• Não instale o aparelho na proximidade de produtos químicos ácidos, de amoníaco ou de fontes de emissão de gases tóxicos.
• Não instale o aparelho em ambientes sujeitos a explosões ou na proximidade de produtos voláteis ou inflamáveis.
• Não deve ser colocado qualquer recipiente com água por cima do aparelho.
• Não abra o aparelho.
• O monitor e o respetivo adaptador de corrente devem ser unicamente utilizados no interior.

2 - CONSERVAÇÃO E LIMPEZA

• Antes de qualquer trabalho de conservação, desligue o produto da corrente.
• Não limpe o produto com substâncias abrasivas ou corrosivas.
• Utilize um pano macio ligeiramente humedecido.
• Não pulverize com aerossóis, pois pode danificar o interior do produto.

3 - RECICLAGEM

É proibido eliminar as pilhas usadas em caixotes do lixo normais. As pilhas e os acumuladores com substâncias nocivas estão marcados com os símbolos da

imagem ao lado, que remetem para a proibição da sua eliminação em caixotes do lixo normais. As designações dos metais pesados correspondentes são as seguintes:

Cd = cádmio, Hg = mercúrio, Pb = chumbo. Poderá depositar estas pilhas e baterias usadas nos centros de recolha (centros de triagem de materiais recicláveis) que têm a obrigação de os recolher. Não deixe pilhas, pilhas-botão ou baterias ao alcance das crianças. Guarde-os num local que lhes seja inacessível. Existe o risco de os mesmos serem engolidos por crianças ou animais domésticos. Perigo de morte! Se tal acontecer, consulte imediatamente um médico ou dirija-se ao hospital. Tenha cuidado para não provocar curtos-circuitos com as pilhas. Estas não são recarregáveis e não devem ser atiradas para o fogo. Risco de explosão!

Este logótipo significa que os aparelhos inutilizados não devem ser eliminados em conjunto com o lixo doméstico. As substâncias perigosas que poderão conter podem ser prejudiciais para a

saúde e para o ambiente. Peça ao seu fornecedor que recolha estes dispositivos ou utilize os meios de recolha seletiva disponibilizados pela sua autarquia.

B - DESCRIÇÃO DO PRODUTO

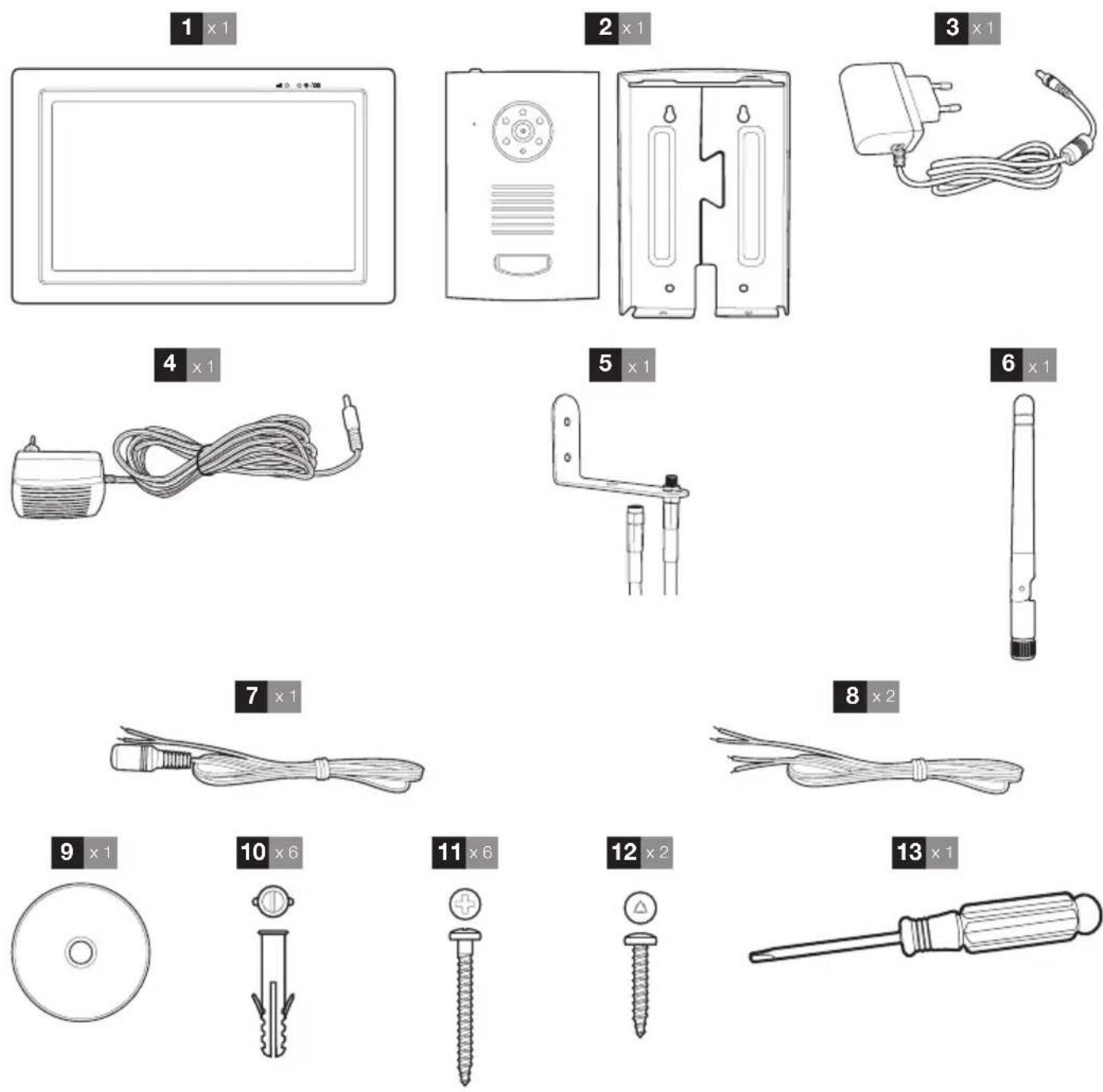

1 - CONTEÚDO DO KIT

1	Monitor
2	Placa de rua e viseira de proteção
3	Adaptador de corrente 5Vdc - 1A
4	Transformador elétrico 12Vdc 1A
5	Suporte do cabo da antena
6	Antena
7	Cabo de alimentação elétrica da placa de ua para o adaptador de 12Vdc
8	Cabo de alimentação do trinco elétrico / Contacto seco para motorização de portão

9	CD de instalação do software de reprodução dos registos de vídeo
10	Buchas para a fixação da placa de rua e do monitor
11	Parafusos para a fixação da placa de rua e do monitor
12	Parafusos de bloqueio da placa de rua na viseira
13	Chave de fenda triangular para parafusos de bloqueio

B - DESCRIÇÃO DO PRODUTO

2 - MONITOR

Vista frontal

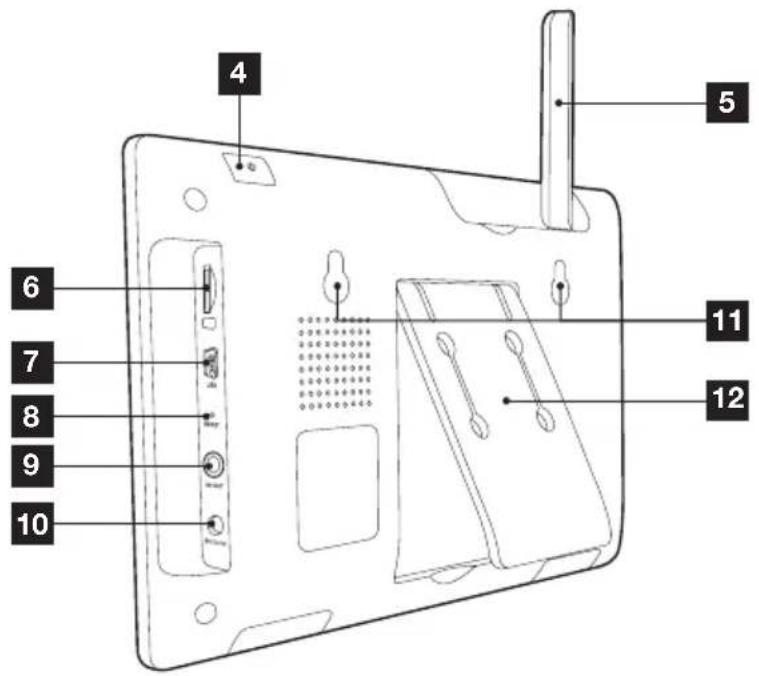

Vista traseira

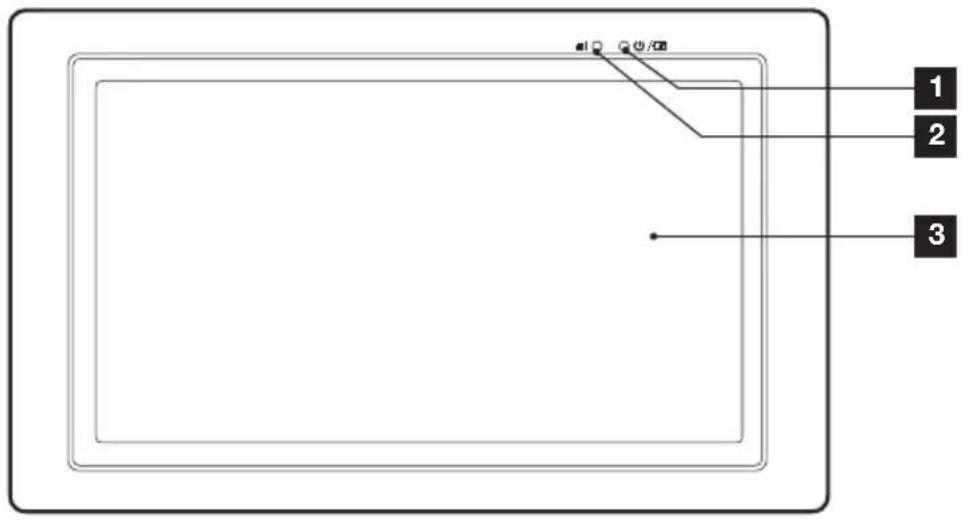

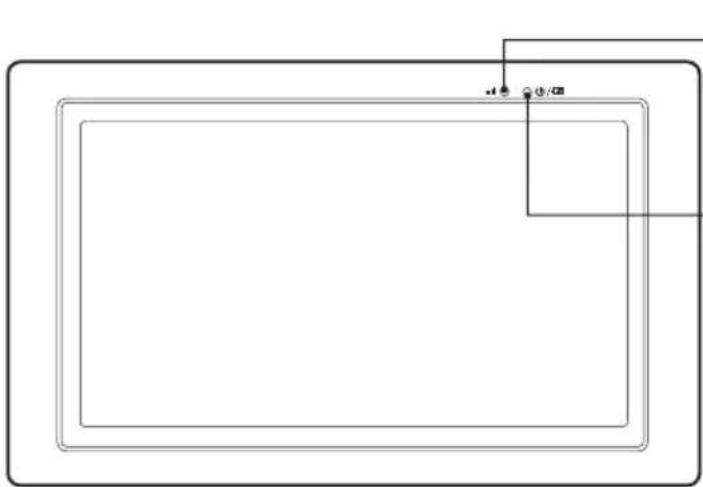

1	indicador de carga da bateria
2	indicador de recepção sem fio
3	Ecrã táctil LCD
4	Botão para ligar/desligar (pressão durante segundos)
5	Antena orientável
6	Ranhura para cartão de memória micro SD não fornecido)

7	Porta Mini USB para conexão à um PC
8	Botão Reset
9	Saída AV
10	Entrada para a alimentação de 5V
11	Orifícios para a fixação na parede
12	Pé orientável

B - DESCRIÇÃO DO PRODUTO

1	Iluminação infravermelha para visão de noite
2	Objectiva da câmara
3	Altifalante
4	Microfone
5	Botão de chamada + etiqueta de identificação
6	Botão de emparelhamento
7	Compartimento para pilhas
8	Terminais de ligação

- É fornecido um adaptador de corrente de 230Vac 50 Hz/ 5Vdc 1A no kit para a alimentação do monitor.

- Um adaptador AC 230Vac 50Hz/12Vdc 1A é fornecido no kit para a alimentação da placa de rua se quiser alimentar um trinco elétrico e ter acesso ao modo espião (o vídeo pode ser visto sem chamada externa)

Não utilizar outros modelos de alimentação sob risco de deteriorar irremediavelmente o aparelho e anular a garantia.

5 - CD DE INSTALAÇÃO

O CD fornecido permite reproduzir num computador as sequências de vídeo que foram gravadas num cartão de memória (não fornecido) a partir do monitor.

C - INSTALAÇÃO

1 - ALIMENTAÇÃO DA PLACA DE RUA

Por pilhas

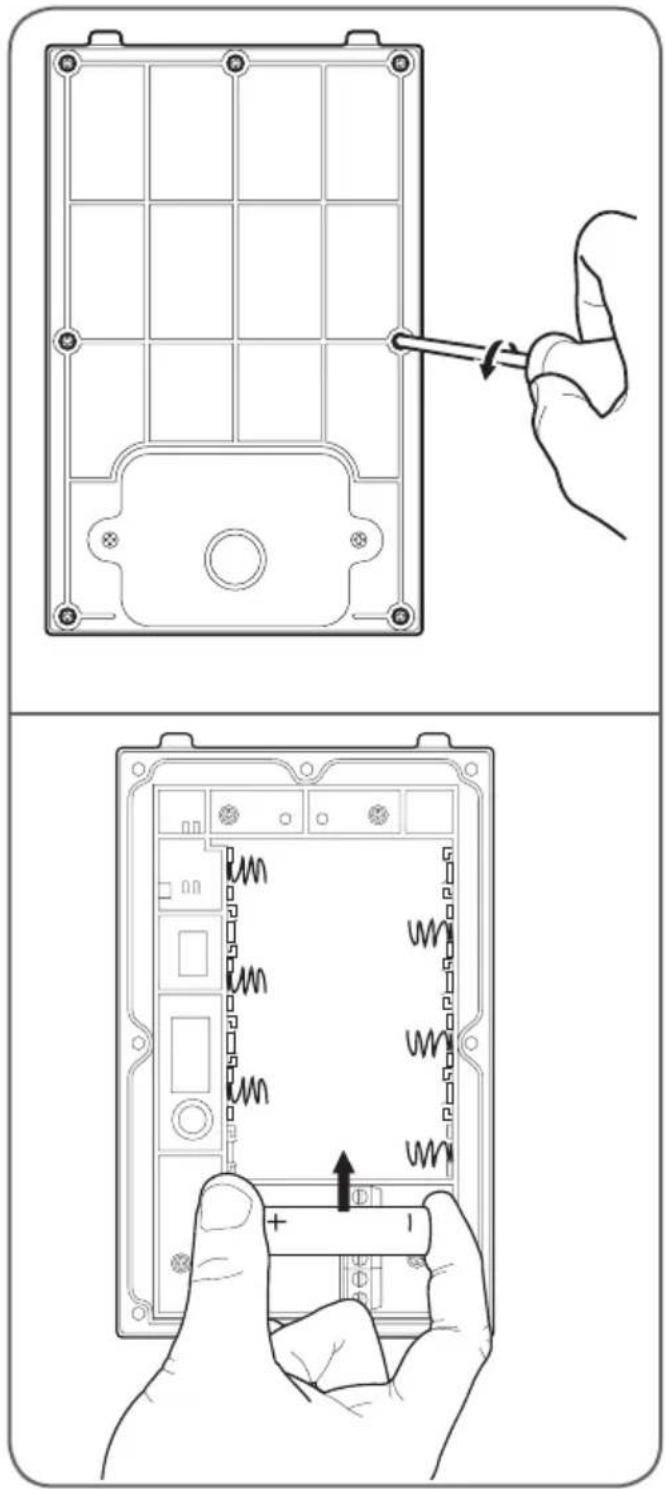

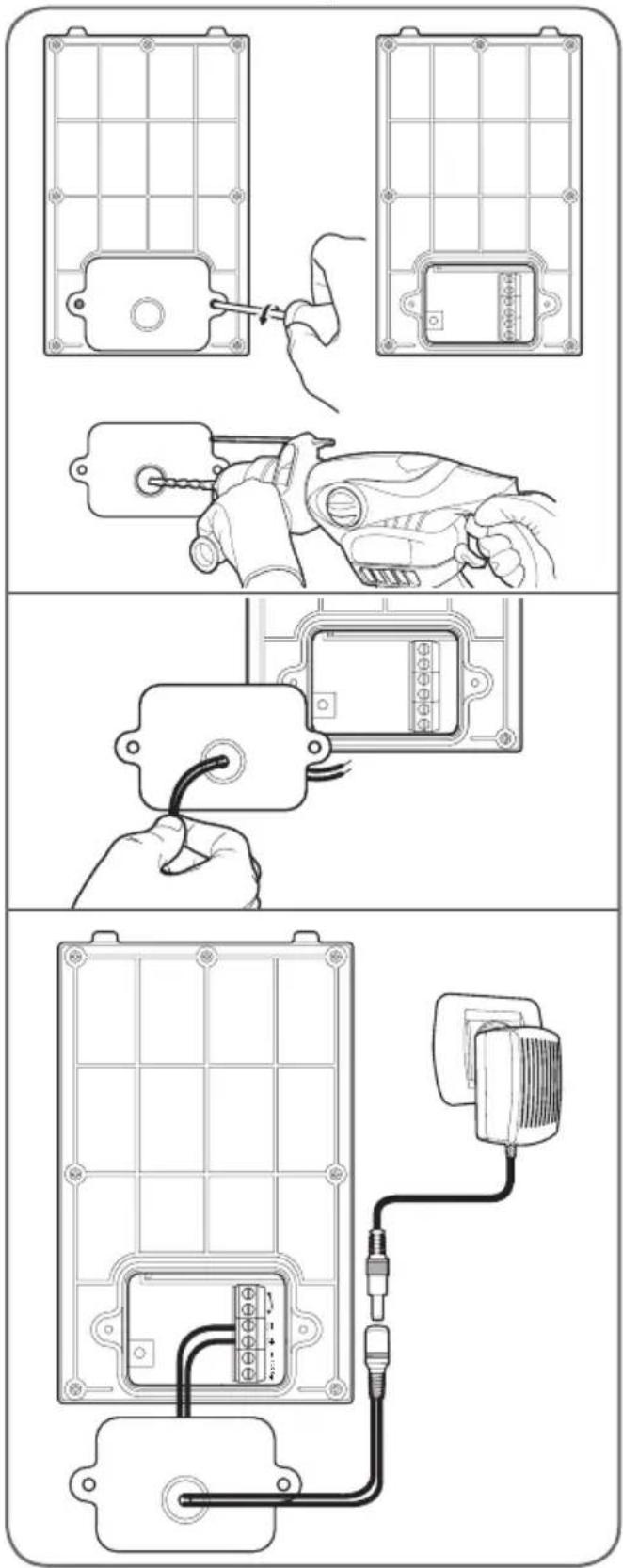

- Abra o compartimento para pilhas na parte traseira da placa de rua e insira 6 pilhas de 1.5V LR6 (não fornecidas).

- Também é possível alimentar a placa de rua com o adaptador de corrente de 12Vdc 1A (fornecido) e o cabo de alimentação vermelho e preto. Não deve ser utilizada nenhuma pilha no caso desta instalação.

Instalar um trinco elétrico

- Se a sua placa de rua é alimentada pelo adaptador de corrente de 12V/1A fornecido, pode acionar remotamente a abertura de um trinco elétrico ou fechadura elétrica de 12Vdc.

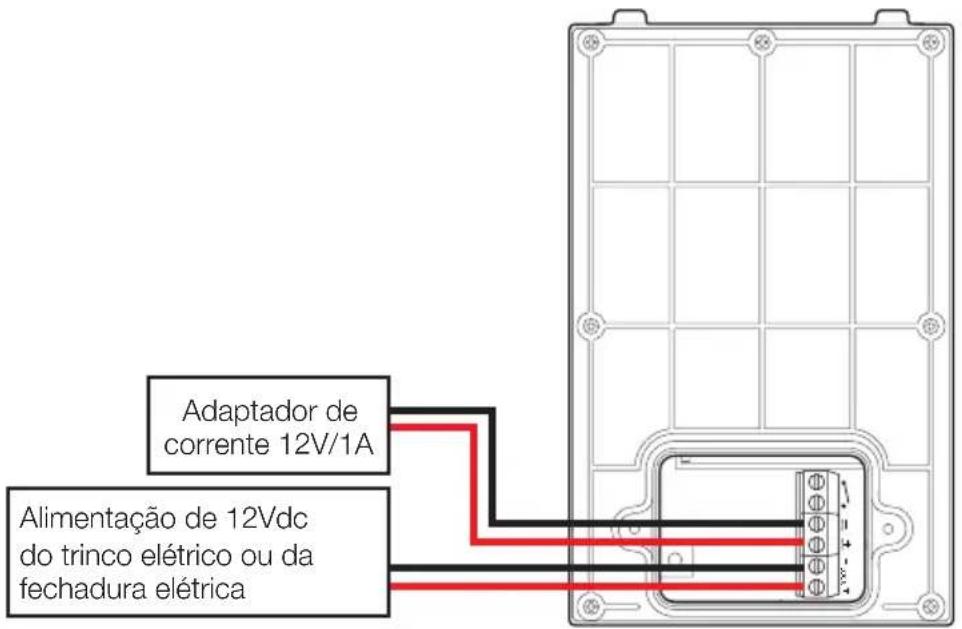

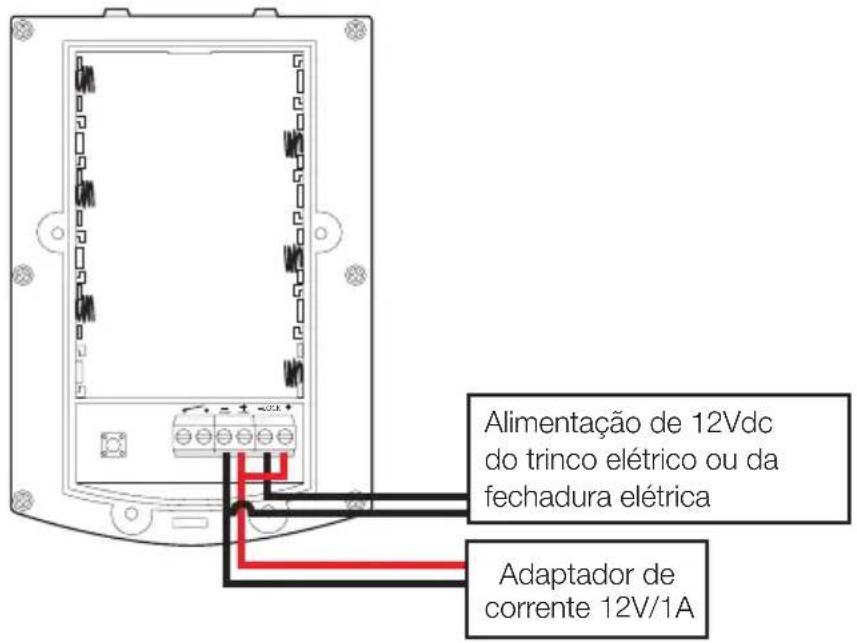

Para ligar o seu trinco ou fechadura, siga os esquemas abaixo, em função do seu modelo de placa de rua.

Modelo A

Modelo B

C - INSTALAÇÃO

Comando de uma motorização de portão

- A sua placa de rua pode ser alimentada pelo adaptador de corrente de 12V ou por pilhas, pode acionar remotamente o contacto de abertura de um motor de portão automático.

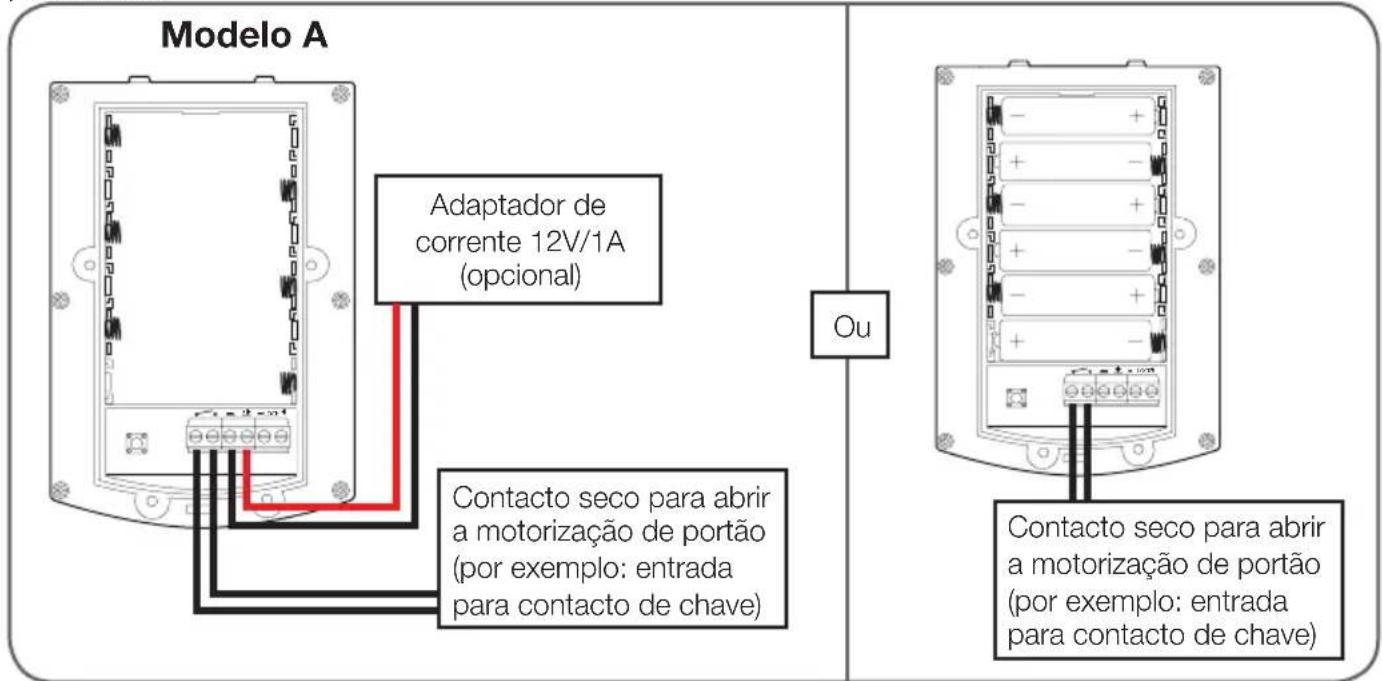

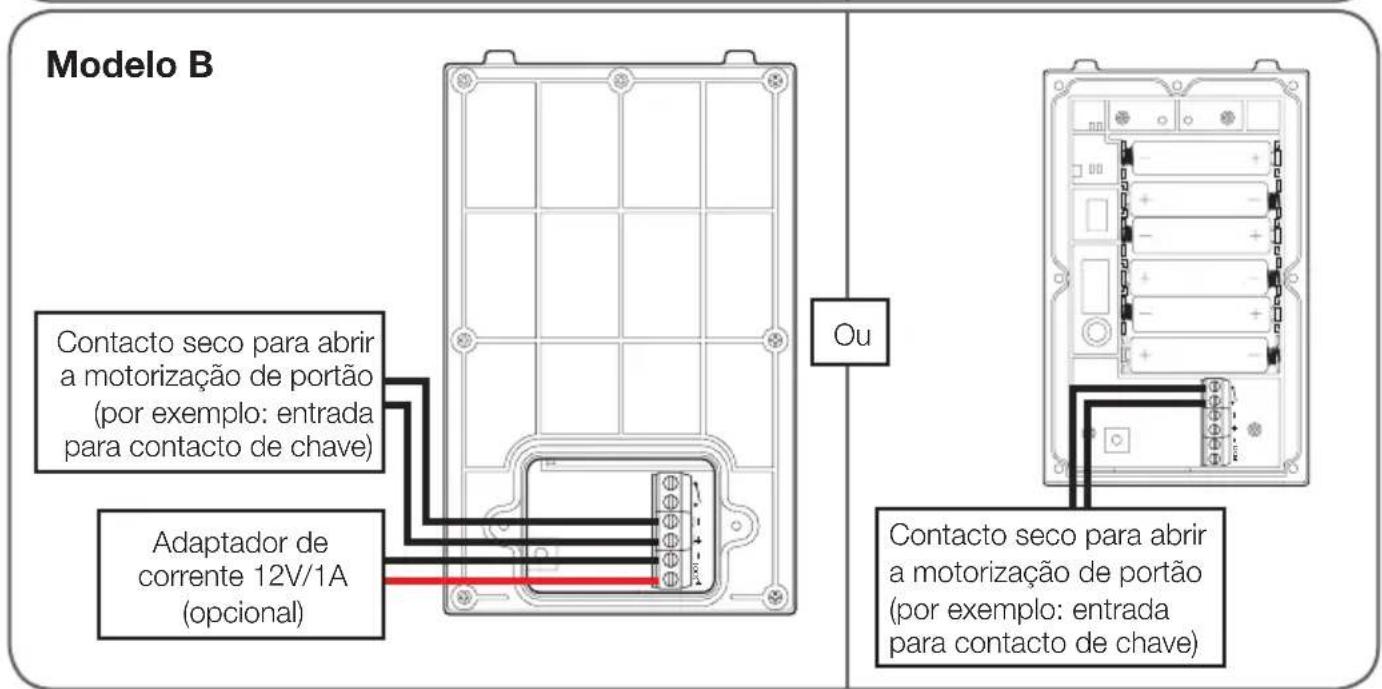

Para ligar a sua motorização de portão, siga os esquemas abaixo em função do seu modelo de placa de rua.

C - INSTALAÇÃO

2 - INSTALAÇÃO DA PLACA DE RUA

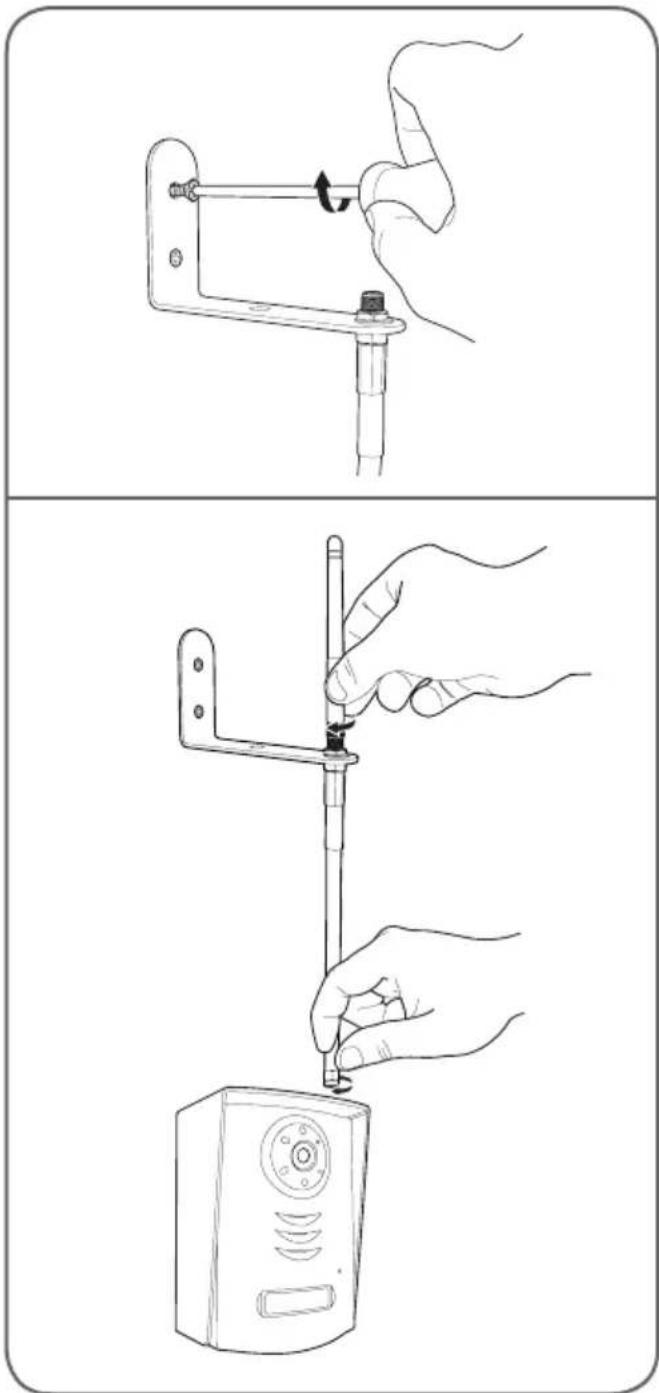

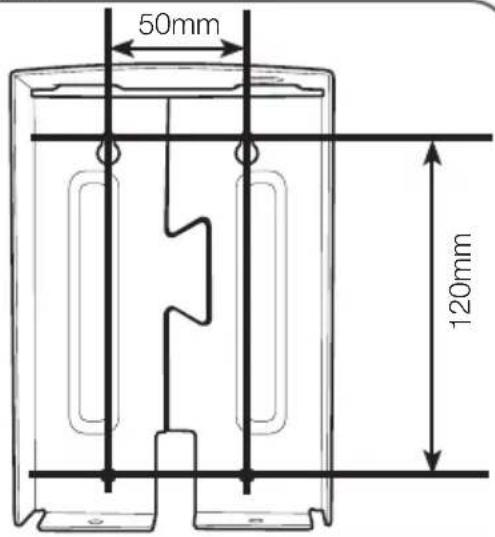

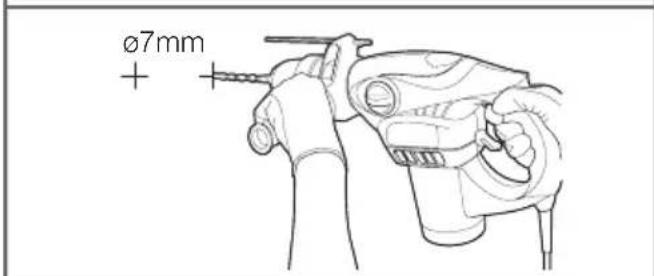

• Fixar a tampa da placa de rua na sua coluna com a ajuda de parafusos e buchas adaptados ao suporte (os parafusos e buchas fornecidos são aconselháveis para paredes de material sólido).
• Depois de ter colocado as pilhas ou/e após as ligações da placa de rua, coloque-a na sua tampa. Em seguida, aparafusar a placa de rua à tampa com a ajuda dos parafusos fornecidos.

- Instale o cabo da antena se a instalação for fortemente perturbada.

3 - INSTALAÇÃO DO MONITOR

Importante: O monitor deve ser alimentado unicamente pelo adaptador de 5Vdc / 1A (fornecido). Este adaptador de corrente recarrega a bateria interna do monitor para uma autonomia de 3 horas no máximo.

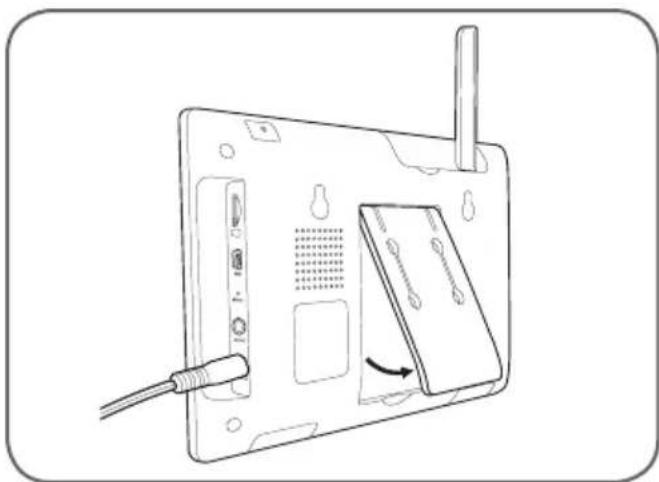

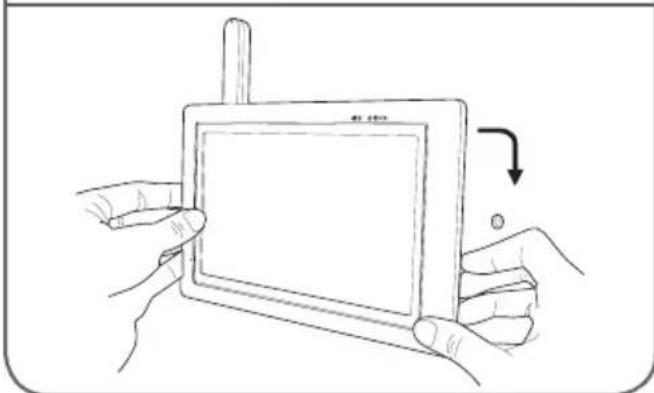

- Desdobre o pé na parte traseira do monitor

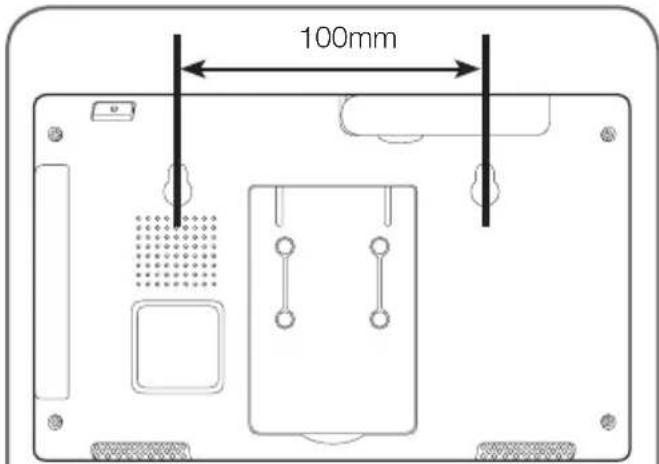

- Fixe o monitor na parede com parafusos e buchas apropriados (os parafusos e buchas fornecidos são aconselháveis para paredes de material sólido).

O videoporteiro a cores táctil Thomson é um videoporteiro a cores no topo da gama que lhe permite ver os seus visitantes, comunicar com eles e gerir o acesso à sua propriedade. Permite assinalar a presença de um visitante através da campainha, visualizar este visitante, responder-lhe e conversar com ele, mas também acionar a abertura de um trinco elétrico ou motorização de portão (não fornecidos).

A placa de rua fornecida foi concebida para suportar as intempéries e deve ser fixada em saliência numa coluna ou parede. A sua caixa de alumínio e a resistência oferecida garantem um funcionamento estável e durável.

A placa de rua está equipada com LEDs infravermelhos para visão noturna ligados ao sensor crepuscular para ter uma imagem em preto e branco dos seus visitantes, mesmo na escuridão total.

O monitor grava um vídeo curto do seu visitante no cartão de memória (não fornecido) cada vez que uma chamada é feita a partir da placa de rua.

A utilização da tecnologia sem fios permite montar facilmente este aparelho em vez de uma campainha com fios já existente, por exemplo, sem alteração da instalação existente.

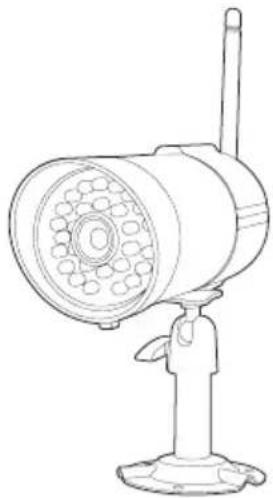

Pode adicionar até 3 câmaras sem fio (não fornecidas, ref. 512167) para uso interno ou externo para acionar gravações por deteção de movimento no campo de uma das câmaras ou por acionamento manual.

2 - MENU PRINCIPAL

Para aceder ao menu principal, toque no ícone do monitor.

1 Ajustes das câmaras 2 Parametrizações das gravações 3 Ficheiros classificados por data e faixa horária

4	Paramètres système (parâmetros do sistema)
5	Gestão do alarme e do volume do monitor
6	Zoom
7	Scan des caméras (pesquisa das câmaras
8	Proteção da formatação do cartão de memória

3 - AJUSTES DAS CÂMARAS

Este menu permite ativar ou desativar os canais, emparelhar câmaras adicionais (não fornecidas, ref. 512167) e ajustar a sua luminosidade.

Se tiver apenas uma placa de rua, desative o canal 2 (ativo por padrão).

△

△

O seu produto comporta um total de 4 canais e a sua placa de rua é atribuída ao canal 1 por padrão. Assim, pode acrescentar 3 câmaras suplementares para implementar a videovigilância.

Depois de ter ativado o canal desejado, proceda ao emparelhamento ao premir a tecla

Atenção: quando esta tecla estiver destacada com a cor azul tem 30 segundos para desencadear uma curta pressão sobre o botão de emparelhamento:

• Da placa de rua que está em baixo do compartimento da bateria
• Da câmara que está no cabo de alimentação (câmara não fornecida, ref. 512167)

4 - GESTÃO DO ALARME E DO VOLUME DO MONITOR

Para aceder ao menu que ativa o alarme e gere os volumes do monitor, clique no ícone a seguir:

O menu que aparece inclui os seguintes itens:

: Ativação do alarme

: Ajuste do volume da campainha do monitor

: Ajuste do volume do altifalante do monitor

D - CONFIGURAÇÃO

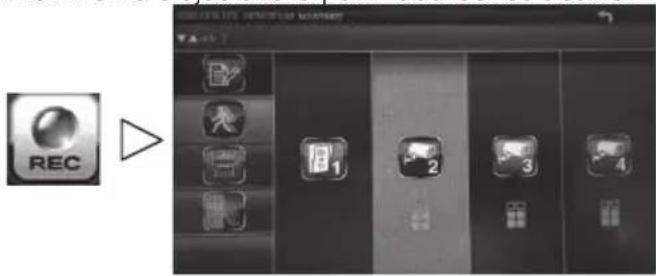

5 - PARAMETRIZAÇÕES DAS GRAVAÇÕES

Nota importante: para gravar vídeos, o monitor deve estar equipado com um cartão de memória Micro SD (não fornecido). Para reproduzir os vídeos gravados no cartão de memória com o seu computador, é fornecido um software.

Para definir os diferentes modos de gravação, utilize as seguintes teclas:

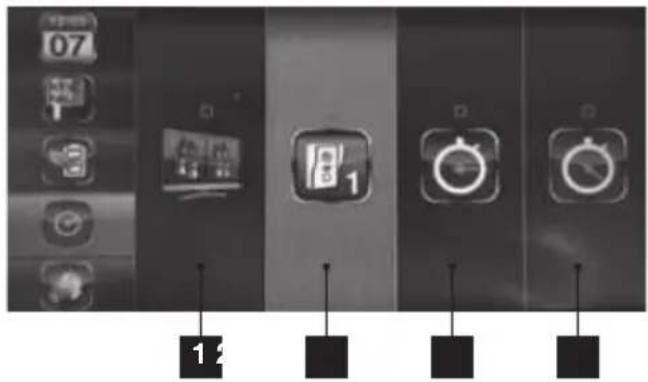

O dia é dividido em intervalos de tempo.

Para cada faixa horária, estão disponíveis 3 modos:

M: Acionamento de uma gravação por deteção de movimento, disponível com câmaras externas (ref. 512167)

S: Acionamento de gravações durante 1h (durante a faixa horária).

X: Desencadeamento de uma gravação unicamente a partir de uma chamada da placa de rua.

Para mudar de um modo para outro, pressione a faixa horária desejada.

Informações sobre um registo de vídeo:

Duração mínima: 15s

Duração máxima: 60s

6 - REPRODUÇÃO DE UM FICHEIRO DE VÍDEO

Para reproduzir um vídeo, basta tocar no ícone do vídeo:

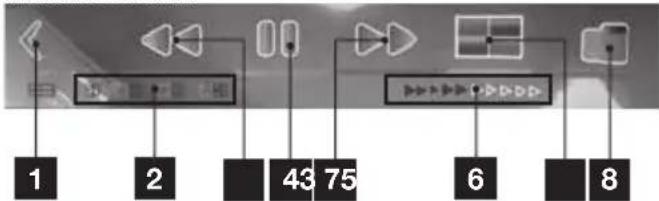

Durante a reprodução do vídeo, uma barra de menu é aberta:

1	Reduzir a barra de menu
2	Número do canal exibid)
3	Retorno rápido
4	Ligar/Desligar
5	Avanço rápido
6	Barra de progresso
7	Visualização multicanal em função da disponibilidade
8	Sair do modo de reprodução / retornar às pastas

7 - ELIMINAÇÃO DE UM FICHEIRO DE VÍDEO

Para eliminar um vídeo, basta tocar no ícone do vídeo durante três segundos:

- Uma notificação será exibida:

Permite eliminar o vídeo

Permite sair do menu

8 - MENU "FORMATAÇÃO DO CARTÃO DE MEMÓRIA"

Para poder formatar o cartão de memória, no menu principal o ícone deve ser posicionado no ON como abaixo:

- Se necessário, pressione o ícone para alternar de OFF para ON.

Quando a formatação for permitida, aceda ao menu REC:

- Pressione o ícone: "cartão + borracha"

9 - ALARME EM CASO DE DETEÇÃO DE MOVIMENTO

Os menus abaixo são úteis somente se tiver uma câmara externa. (ref. 512167)

O seu monitor emite curtos sinais sonoros durante a detecção de movimento se:

- O ícone na parte inferior esquerda do menu principal está posicionado no ON.

- A faixa horária está configurada no M :

O nível de sensibilidade de uma detecção de movimento é ajustável a partir dos ícones abaixo:

LV3 = Muito sensível

LV2 = Moderadamente sensível

LV1 = Pouco sensível

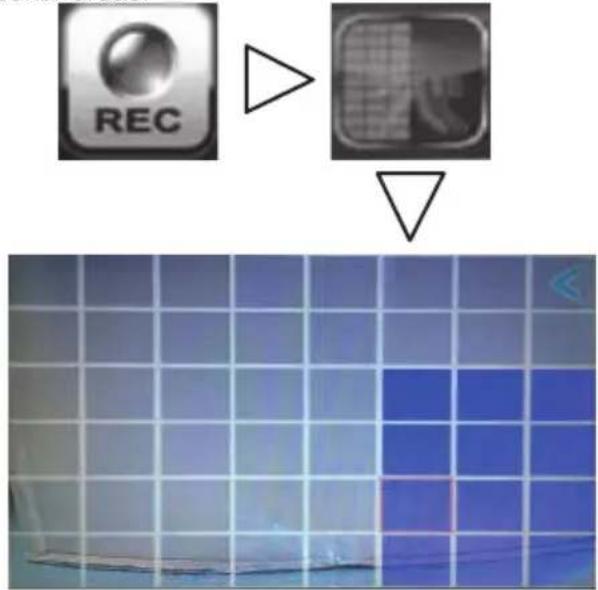

Se quiser evitar a deteção de movimento numa parte da imagem capturada pela câmara, pode ocultar áreas:

Todas as caixas destacadas em azul não detectarão movimento.

10 - PESQUISA DE CANAIS

O modo de pesquisa dos diferentes canais ativos é imediatamente acessível a partir do menu principal

com esta chave:

11 - MENU «PARÂMETROS DO SISTEMA»

Utilize as teclas + ou - para alterar a data ou a hora.

11.2 - Formato de vídeo

Permite selecionar o formato de vídeo Pal ou NTSC. Na Europa, recomenda-se usar o formato vídeo Pal.

O economizador de energia desliga o ecrã após 5 ou 10 minutos.

Após 2 minutos de inatividade, o monitor retorna à hibernação e executa um destes quatro modos:

1. Visualização em modo QUAD após 2 minutos. 2. Visualização da placa de rua após 2 minutos. 3. Pesquisa os canais ativos com intervalos de segundos. 4. Pesquisa os canais ativos com intervalos de segundos.

Nota: Para ativar ou desativar os diferentes canais:

3 idiomas estão disponíveis neste monitor:

1- PRINCÍPIO DE FUNCIONAMENTO

A placa de rua pode ser alimentada por 6 pilhas LR06 ou por um adaptador de corrente de 12V que lhe permitirá:

• Controlar a abertura de um trinco elétrico (não fornecido).
• Dispor de um modo espião, o vídeo pode ser visto sem chamada externa.

• Fazer soar a campainha do monitor 3 vezes ao premir uma vez a placa de identificação da placa de rua.
• Após os 3 toques, pode conversar com o seu convidado graças à tecla.

Atenção:

A tecla deve ser mantida pressionada para que o seu convidado possa o ouvir. E é imperativo liberar este botão para ouvir a resposta do seu convidado.

• Libere este botão para ouvir a resposta do seu convidado.
• A conversa será desligada automaticamente após 60 segundos se a placa de rua for alimentada por pilhas.

2 - SÍMBOLOS NO ECRÃ

	Indicador de qualidade do sinal: em função da distância entre a placa de rua e o monitor.
	Indicador de bateriaNa parte inferior do ecrã para o monitorNa parte superior do ecrã para a placa de rua
	Modo de ecrã inteiro:
	Modo QUAD: Todos os canais ativos são visíveis.
	Modo SCAN: O monitor verifica todos os canais ativos.
	Zoom x2

E - UTILIZAÇÃO

	Indicador do volume do som.
[4TSH]	Indicador de gravação de vídeo.

- Verde fixo: Recepção de sinal OK

2

- Laranja fixo: A carregar

- Vermelho fixo: Carregamento OK

- Vermelho intermitente: Bateria fraca

3 - TECLAS E FUNÇÕES

Prima a tecla

para visualizar os ícones abaixo:

	Toque para mudar de canal. Aqui apenas o canal 1 está disponível.
	Pressione esta tecla para falar e solte para ouvir a resposta do seu convidado.
	Permite a ativação do trinco elétrico disponível somente se a placa de rua for alimentada pelo adaptador de corrente de 12V (fornecido).
	Permite a ativação do portão conectado ao contato seco da placa de rua.Disponível com a alimentação da placa de rua por pilhas e pelo adaptador de corrente.
	Diminui ou aumenta o volume da comunicação.
	Permite gravar um vídeo ou interromper uma gravação em andamento.
	Modo de exibição: Permite que nude de canal e exibe 4 canais simultaneamente.
	Para aceder ao menu principal.

Se o seu problema não estiver listado abaixo, contacte a nossa assistência técnica.

Sintomas Causas possíveis Soluções
O sistema não se liga	O adaptador não está conectado à rede eléctrica / o adaptador não está conectado ao monitor (DC IN no lado direito do monitor).	Verifique se todos os cabos de alimentação estão correctamente ligados.
	A bateria do monitor não está suficientemente carregada.	Ligue o adaptador de corrente ao monitor.
Cartão de memória não detetado (mensagem "SD ERR")	Cartão de memória não detetado ou com defeito.	• Verifique se o cartão está corretamente inserido e formatado• Substitua o cartão• Verifique se o cartão de memória é compatível
Nenhuma comunicação de áudio/vídeo é possível	Fonte de alimentação não conectada	Verifique as conexões do monitor e da placa de rua
	Emparelhamento não efectuado	Efectue o emparelhamento da placa de rua no monitor.
	Distância muito grande, perturbações ou muitos obstáculos entre a câmara e o monitor.	Desloque ou aproxime a placa de rua do monitor.
Data e hora incorretas nas gravações ou na visualização ao vivo	Data e hora não definidas.	Ajuste a hora
	Data e hora apagadas devido a um corte prolongado da alimentação do monitor.
Nenhuma gravação durante uma chamada proveniente da placa de rua	Cartão de memória não presente no monitor.	• Verifique se o cartão está corretamente inserido e formatado• Substitua o cartão
Nenhuma gravação durante uma detecção de movimento de uma câmara adicional (ref. 512167)	Gravações desativadas.	Coloque a gravação em M na faixa horária correta ▷ ▷ ▷
	Sensibilidade incorreta.	Ajuste/corrija a sensibilidade da detecção de movimento.
	Cartão de memória não presente no monitor.	• Verifique se o cartão está corretamente inserido e formatado• Substitua o cartão
Alarme involuntário durante a detecção de movimento	O alarme está ativado no monitor.	Vá para o menu principal e aceda ao ícone de alarme com as seguintes teclas tácteis: Este ícone deve estar definido como OFF.[W064] ▷ [4C05] ▷ [75HW]

F-FAQ

Sintomas Causas possíveis Soluções
Não pode controlar o trinco elétrico e/ou o portão	Se a placa de rua for alimentada pelo adaptador de corrente de 12V/1A fornecido e não por pilhas.	Modifique a instalação e utilize o adaptador de 12V/1A fornecido.
	Se o trinco ou o comando do portão estiverem conectados corretamente.	Controle a cablagem.
O trinco elétrico nunca abre a porta	Se o trinco instalado corresponder às especificações deste guia (12V 500 mA no máximo)	Substituir a cablagemSubstituir os cabosAlterar o modelo de trinco
O ecrã não exibe a imagem da placa de rua quando ligado	Se a placa de rua for alimentada pelo adaptador de corrente de 12V/1A e não por baterias	Modifique a instalação e utilize o adaptador de corrente de 12V/1A fornecido

G - PRODUTOS COMPLEMENTARES

1 - CÂMARA SEM FIO A CORES 512167

Se comprar câmaras suplementares (e pode adquirir até 3 no total) para estender a vigilância do videoporteiro sem fio, a câmara deverá ser emparelhada como a placa de rua :

▶ ▶

Este menu permite-lhe ativar ou desativar os canais, emparelhar câmaras adicionais (não fornecidas ref. 512167) e ajustar a sua luminosidade.

O seu produto comporta um total de 4 canais e a sua placa de rua é atribuída ao canal 1 por predefinição. Assim, pode acrescentar 3 câmaras suplementares para implementar a videovigilância. Depois de ter ativado o canal desejado, proceda ao emparelhamento ao premir a tecla.

Atenção: quando esta tecla estiver destacada com a cor azul tem 30 segundos para desencadear uma curta pressão sobre o botão de emparelhamento que está no cabo de alimentação.

H - INFORMAÇÕES TÉCNICAS E LEGAIS

1 - CARACTERÍSTICAS GERAIS

Monitor
Ecrã	Tamanho Diagonal 7 polegadas
	Resolução 480 x 272
Processo de gravação	Armazenamento Cartão de memória Micro SD, capacidade de até 32GB
	Tensão de alimentação	230Vac 50Hz -5Vdc 1A
	Consumo	800mA (max)
	Bateria	3.7V / 1800mA Li-on
	Temperatura de funcionamento	0 a + 40°C
	Dimensões	L : 200mm / l : 122mm / a : 26mm

Placa de rua
Tipo de sensor	CMOS
Dimensões do sensor	1/4 "
Ângulo de visão	H :86° / V : 60°
Número de Leds IV	5
Alcance da visão noturna	50 cm a 1 m
Alimentação	6 pilhas LR6 (não fornecidas) ou adaptador de corrente de 12Vdc/1A (fornecido)
Utilização	interior/exterior
Índice de proteção	IP44
Temperatura de funcionamento	-10°C a +50°C
Dimensões	L: 154mm / L : 107mm / A : 60mm

2 - CARACTERÍSTICAS FUNCIONAIS

Monitor

• Suporta uma placa de rua (fornecida) e até 3 câmaras sem fio (não fornecida).
• Visualização ao vivo de uma das 4 câmaras ou das 4 câmaras simultaneamente.
• Controla a abertura de um trinco elétrico ou de um portão automático a partir do monitor.
• Possibilidade de gravar num cartão Micro SD (não fornecido).
• Gravação de vídeo a partir de uma chamada da placa de rua e em caso de deteção de movimento.
• Visualizações dos registos de vídeo no monitor ou no computador.
• Armazenamento de registos por data.
• Possibilidade de aviso sonoro em caso de deteção de movimento.

H - INFORMAÇÕES TÉCNICAS E LEGAIS

Placa de rua

• Utilização no exterior: sim
• Suporte de fixação: fixado na parede
• Viseira de proteção deslumbramento: sim
• Microfone integrado: sim
• Visão noturna: possível de 5 a 8 metros
• Índice de proteção: IP55
• Alimentação: de 9V com 6 pilhas LR6 (não fornecidas) ou um adaptador de corrente de 12Vdc/1A (fornecido)

3 - GARANTIA

• Este produto tem uma garantia de 3 anos, que abrange peças e mão-de-obra, a partir da data de compra. Deverá guardar um comprovativo de compra durante todo este período de garantia.
• A garantia não cobre os danos causados por negligência, choques ou acidentes.
• Nenhum elemento deste produto deve ser aberto ou reparado por pessoas estranhas à empresa Smarthome France.
• Qualquer intervenção no aparelho anulará a garantia.
• Elementos considerados consumíveis, como as pilhas, não são englobados na garantia.

4 - ASSISTÊNCIA E CONSELHOS

• Apesar de todo o cuidado empregue na criação dos nossos produtos e na redação deste manual, caso tenha dificuldades durante a instalação do seu produto ou quaisquer questões, recomendamos contactar os nossos especialistas, que estão à sua disposição para o aconselhar.
• Caso verifique algum problema de funcionamento durante a instalação ou nos primeiros dias de utilização, é essencial que entre em contacto connosco quando estiver junto da sua instalação para que um dos nossos técnicos faça um diagnóstico da origem do problema, pois este dever-se-á, provavelmente, a uma configuração

não adaptada ou a uma instalação sem conformidade. Se o problema for do produto, o técnico fornecer-lhe-á um número de dossiê para a devolução na loja. Sem este número do dossiê, a loja pode recusar-se a fazer a troca do seu produto.

Contacte os técnicos do nosso serviço pós-venda através do:

Helpline : 707 45 11 45

5 - DEVOLUÇÃO DO PRODUTO - SPV

Apesar do cuidado dispensado na criação e fabrico do seu produto, caso seja necessário proceder à sua devolução ao nosso serviço de pós-venda, é possível consultar antecipadamente as intervenções no nosso sítio da Internet no seguinte endereço: http://sav.avidsen.com

A Smarthome France compromete-se a manter um stock de peças sobressalentes para este produto durante o período de garantia contratual.

6 - DECLARAÇÃO DE CONFORMIDADE

Em conformidade com a Diretiva RED

A Smarthome France declara que o equipamento indicado abaixo: Vídeoporteiro sem fios ref. 512168 Está em conformidade com a Diretiva 2014/53/UE e a sua conformidade foi avaliada segundo as normas em vigor:

• EN 301 489-1 V2.2.0

• EN 301 489-17 V3.2.0

9 - ALARME APÓS DETECÇÃO DE MOVIMENTO 15

10 - PESQUISA DE CANAIS 15

11 - MENU "PARÂMETROS DO SISTEMA" (CONFIGURAÇÕES DO SISTEMA) 15

9 - ALARME APÓS DETECÇÃO DE MOVIMENTO

1 - PRINCÍPIO DE FUNCIONAMENTO
