Type de produit	Portier vidéo couleur avec écran tactile 7 pouces
Marque	Thomson
Référence	512262
Écran	Diagonale 7 pouces (17,78 cm), 16/9, résolution 800 x 480 pixels, tactile
Caméra	Capteur 1/4" CMOS, angle de vision 70° orientable, vision nocturne jusqu'à 1 m
Mémoire d'images	100 photos horodatées
Sonneries	10 mélodies au choix
Alimentation	Moniteur : 15 Vdc 1 A via adaptateur secteur fourni ; platine de rue : alimentée par le moniteur
Consommation	45 à 580 mA
Température d'utilisation	-10 °C à 50 °C, 85 % HR max
Badges	2 badges de configuration (rouges) et 2 badges d'accès (noirs) fournis ; jusqu'à 50 badges d'accès
Sorties	Gâche électrique 12 Vdc max 1 A et contact sec pour motorisation de portail
Connexions	Platine de rue et moniteur par câble 4 fils ; support intelligent avec borniers
Garantie	3 ans pièces et main-d'œuvre
Entretien	Débrancher avant nettoyage ; chiffon doux légèrement humide ; pas de produits abrasifs
Sécurité	Ne pas installer en extérieur direct, à proximité de sources électromagnétiques ou de produits inflammables
Poids et dimensions	Non spécifié dans le manuel
Pièces détachées	Disponibles auprès du fabricant (Avidsen) pendant la période de garantie

FOIRE AUX QUESTIONS - 512262 THOMSON

Que faire si l'écran du moniteur ne s'allume jamais ?

Vérifiez que l'adaptateur secteur est bien branché et que le moniteur est correctement inséré dans le support intelligent. Consultez le diagnostic des témoins lumineux du support intelligent.

Pourquoi n'y a-t-il pas d'image sur le moniteur (écran bleu ou blanc) ?

Cela peut provenir d'une connexion incorrecte entre la platine de rue et le support intelligent, ou d'une section de câble inadaptée à la distance. Retirez l'écran et vérifiez les témoins du support intelligent.

L'image est brouillée ou parasirée, que faire ?

Assurez-vous que la section du câble est adaptée à la distance et que le câble n'est pas parallèle à des câbles secteur 230 V sur une longue distance. Utilisez une gaine spécifique si nécessaire.

Comment enregistrer un badge d'accès ?

Pendant que l'écran est éteint, passez un badge de configuration (rouge) devant le porte-nom. La platine émet 3 bips. Appuyez sur le bouton d'appel dans les 10 secondes, puis passez le badge d'accès (noir) à enregistrer. Un bip long suivi de 2 bips courts confirme l'enregistrement.

Comment supprimer tous les badges d'accès en cas de perte ?

Maintenez le bouton d'appel de la platine de rue enfoncé jusqu'à un bip (environ 3 s). Passez un badge de configuration, puis maintenez à nouveau le bouton d'appel jusqu'à un bip long. Tous les badges d'accès sont supprimés.

La commande de gâche n'ouvre pas la porte, que vérifier ?

Vérifiez la section des câbles (0,75 mm² jusqu'à 50 m), les connexions entre platine et gâche, et la compatibilité de la gâche (12 Vdc, 1 A max). Consultez le tableau des sections dans la notice.

Comment régler la date et l'heure sur le moniteur ?

Depuis l'écran principal, touchez l'icône de réglage de la date/heure. Sélectionnez chaque champ (format, heure, date) et utilisez les touches + et - pour modifier. Validez avec l'icône de sauvegarde.

Que signifient les témoins lumineux sur le support intelligent ?

Bleu = connexion OK. Rouge = erreur : pour l'alimentation (>16 V), pour la platine de rue (inversion de polarité ou fil coupé), pour le moniteur supplémentaire (défaut de connexion). Le diagnostic est valable écran déconnecté.

Le son du moniteur est faible ou déformé en communication, pourquoi ?

Vérifiez que le microphone de la platine de rue n'est pas obstrué (saleté, insecte). Assurez-vous également que la section du câble est adaptée à la distance.

Puis-je ajouter un moniteur supplémentaire ?

Oui, un moniteur supplémentaire (réf. 512265) peut être connecté. Le témoin de connexion moniteur supplémentaire sur le support intelligent indique l'état (rouge = erreur, bleu = OK).

MODE D'EMPLOI 512262 THOMSON

Interphone vidéo couleur 18cm

réf. 512262

5.1 - Enregistrement des badges de configuration (couleur rouge) 13
5.2 - Enregistrement des badges d'accès (couleur noire) 14
5.3 - Suppression d'un badge d'accès 14
5.4 - Suppression de tous les badges connus 15
5.5 - Sélection de l'effet du passage d'un badge d'accès 15

D - CONFIGURATION 16

1 - RÉGLAGES ET FONCTIONS ACCESSIBLES SUR LE MONITEUR 16

E - UTILISATION 17

1 - COMMUNICATION 17
2 - UTILISATION DE LA FONCTION MEMOIRE D'IMAGE 17
3 - DEVERROUILLAGE DE L'ACCES A L'AIDE D'UN BADGE D'ACCESS 17

F-FAQ 18

G - INFORMATIONS TECHNIQUES ET LÉGALES 19

1 - CARACTÉRISTIQUES GÉNÉRALES 19
2 - GARANTIE 20
3 - ASSISTANCE ET CONSEILS 20
4 - RETOUR PRODUIT - SAV 20
5 - DÉCLARATION DE CONFORMITÉ CE 20

1 - PRÉCAUTIONS D'UTILISATION

- Ne pas installer le moniteur dans des conditions extrêmes d'humidité, de température, de risques de rouille ou de poussière.

- Ne pas installer le moniteur dans des froids ou sujets à de grandes variations températures.

- La platine de rue ne doit pas être directement exposée à la lumière du soleil ou aux intempéries. Un porche ou un lieu couvert sont préférables.

- La platine de rue ne doit pas être installée dans un lieu où le filtre de l'objectif serait exposé aux rayures et aux salissures.

- Ne pas multiplier les multiprises ou les câbles prolongateurs.

- Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.

- Ne pas installer en milieu explosif ou à proximité de produits volatiles ou inflammables.

- Aucun récipient d'eau ne doit être placé dessus de l'appareil.

- Ne pas couvrir l'appareil.

- Le moniteur, le support intelligent et son adaptateur secteur doivent être utilisés uniquement en intérieur.

- Ne pas prolonger le câble de liaison support intelligent – platine de rue : un câble qui ne serait pas d'un seul tenant détériorera la qualité de la communication.

- Pour éviter tous parasites à l'écran, éloigner le câble de liaison support intelligent – platine de rue de toute source de rayonnement électromagnétique (1m minimum). Exemples de sources à tenir éloignées du câble : réseau électrique 230V, four micro-ondes, box ou routeur WiFi, etc.

- Si le support d'installation de la platine de rue n'est pas plan (crépi, pierres apparentes), assurer l'étanchéité de l'arrière de la platine de rue à l'aide d'un joint silicone adapté.

- Si des difficultés sont rencontrés lors de la mise en service ou de l'utilisation de l'appareil, effectuer un test de l'appareil à plat sur une table à l'aide d'un câble adapté pour écarter tout souci lié à l'installation et au positionnement de l'appareil.

A - CONSIGNES DE SÉCURITÉ

2 - ENTRETIEN ET NETTOYAGE

- Avant tout entretien, débrancher le produit du secteur.

- Ne pas nettoyer le produit avec des substances x abrasives ou corrosives.

• Utiliser un simple chiffon doux légèrement humidifié.

- Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Pour en savoir plus : www.quefairedemesdechets.fr

B - DESCRIPTION DU PRODUIT

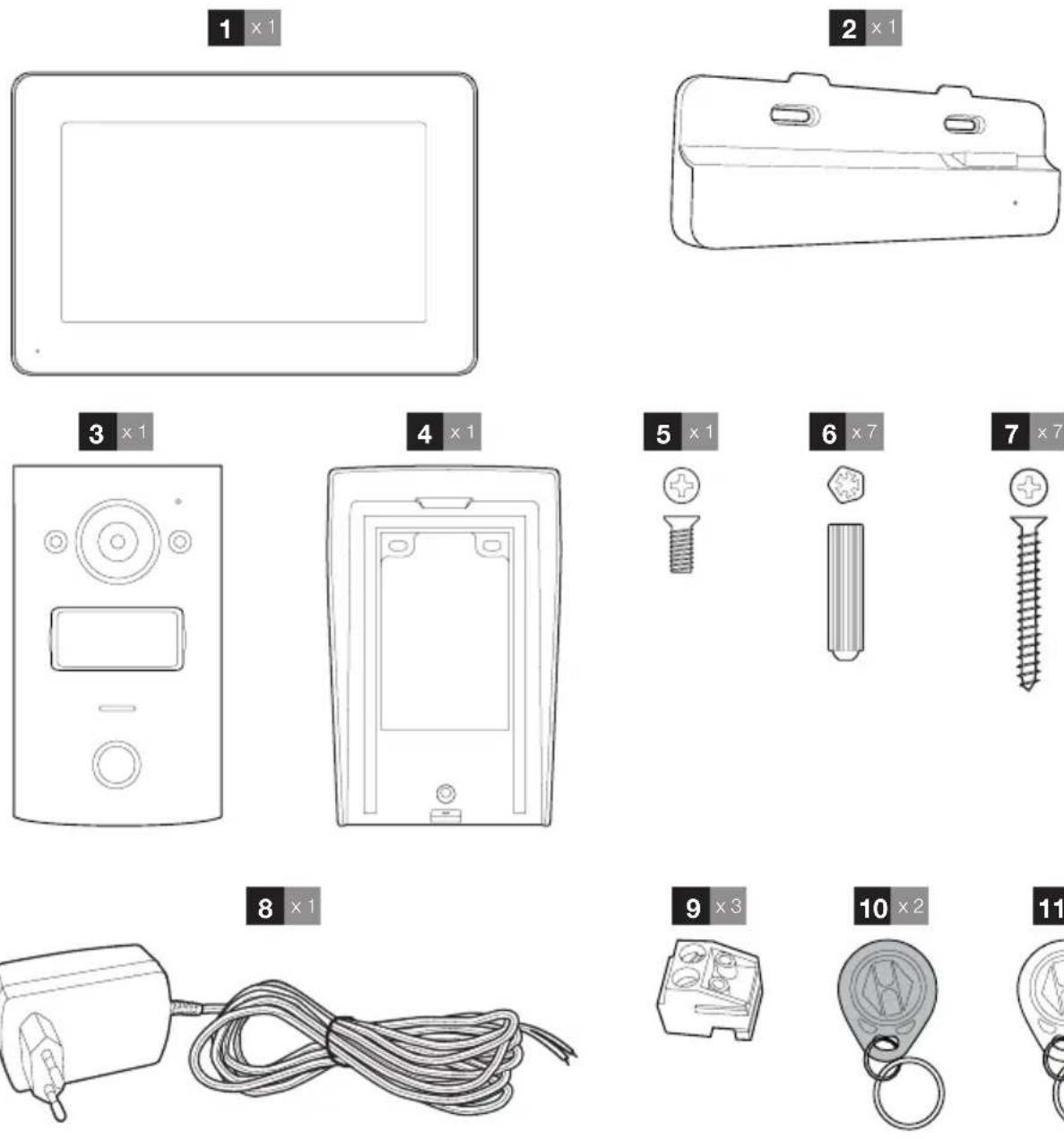

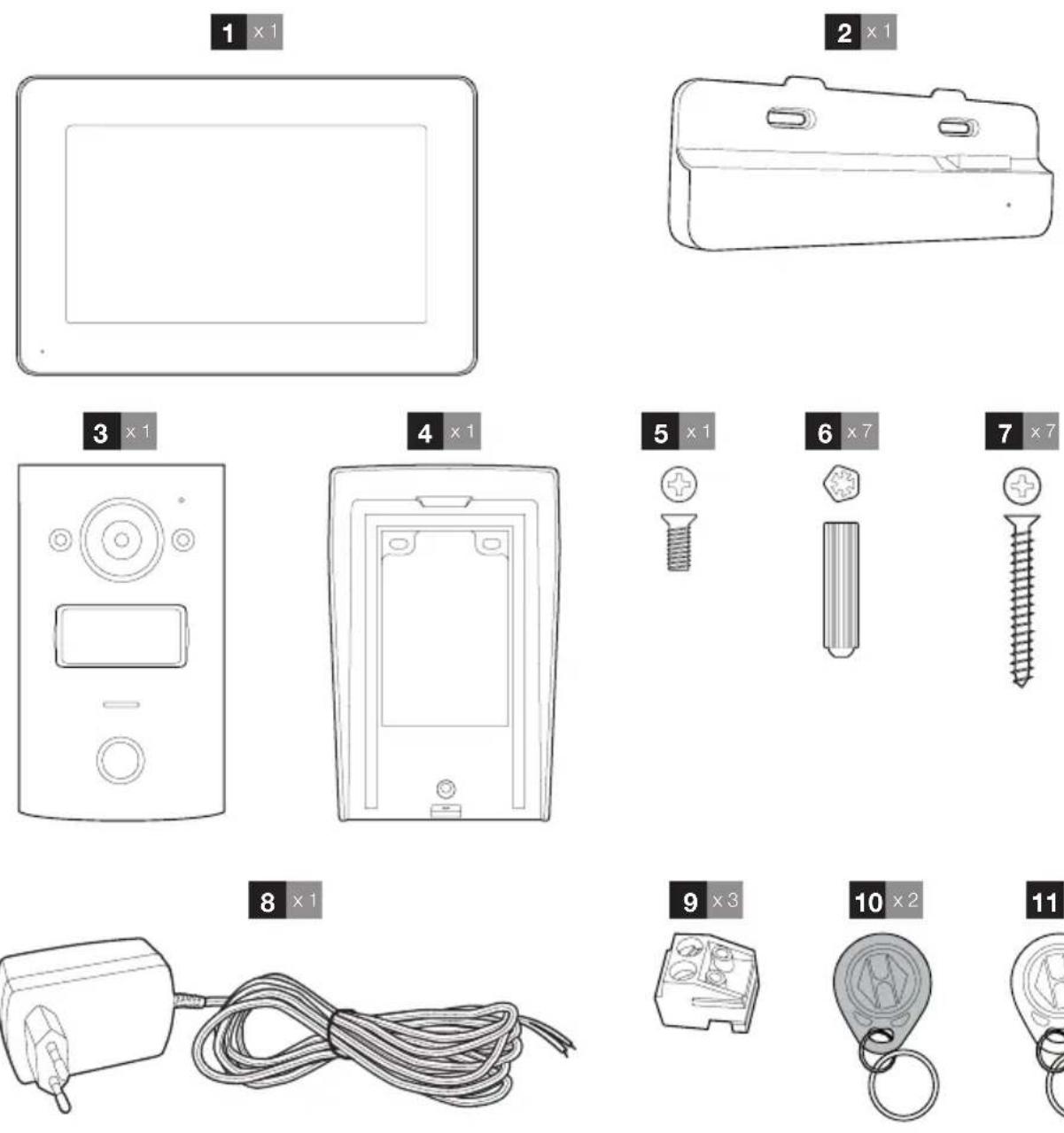

1 - CONTENU DU KIT

11 × 2

1 Moniteur
2 Support intelligent
3 Platine de rue
4 Plaque de fixation murale de la platine de rue
5 Vis pour le verrouillage de la platine de rue sur sa plaque de fixation murale
6 Chevilles pour la fixation de la platine de rue, d u moniteur et du support intelligent

7 Vis pour la fixation de la platine de rue, du moniteur et du support intelligent
8 Adaptateur secteur 15Vdc 1A pour l'alimentation du moniteur
9 Borniers de connexion
10 Badges d'accès (noir)
11 Badges de configuration (rouge)

B - DESCRIPTION DU PRODUIT

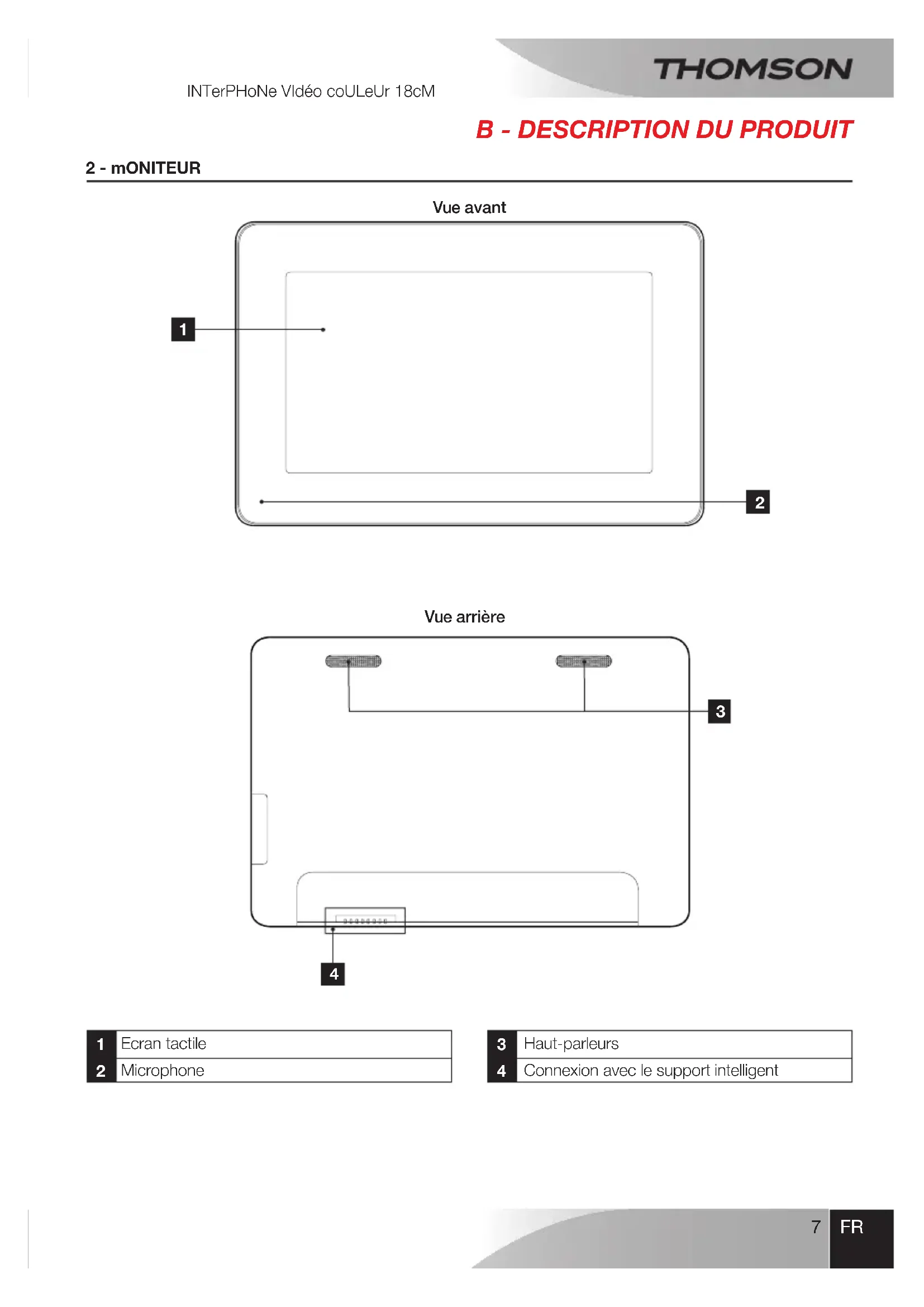

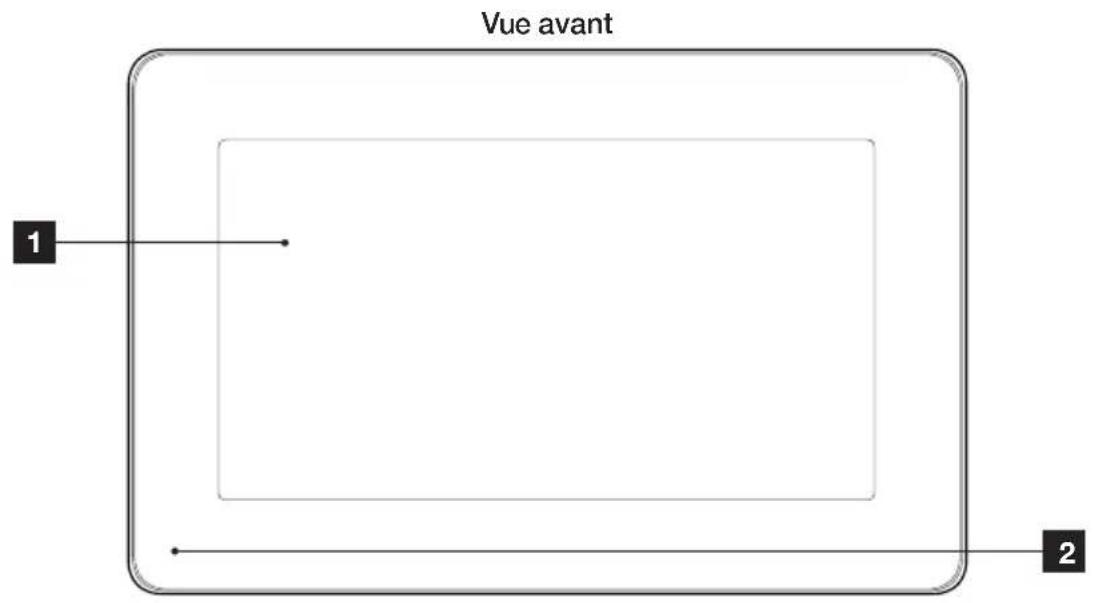

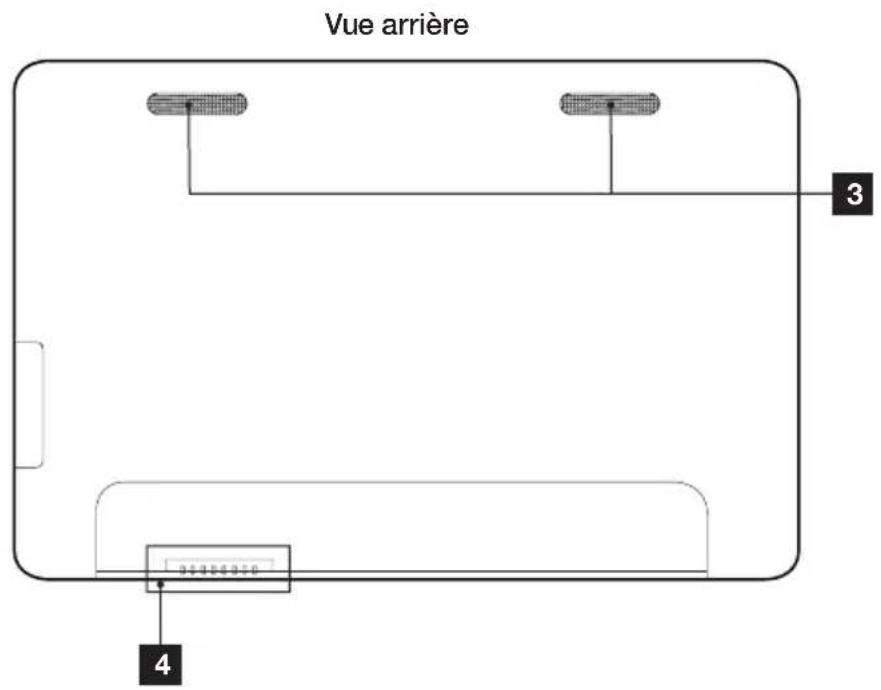

2 - mONITEUR

1	Ecran tactile
2	Microphone

3	Haut-parleurs
4	Connexion avec le support intelligent

B - DESCRIPTION DU PRODUIT

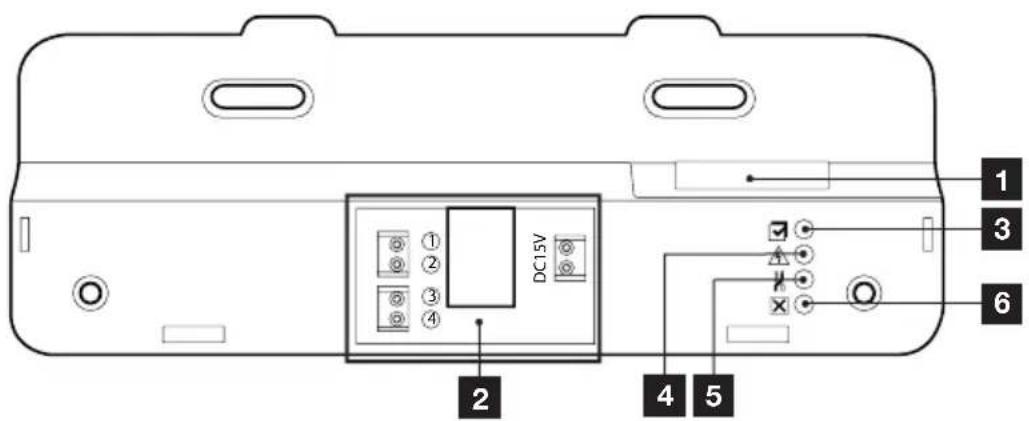

3 - SUPPORT INTELLIGENT

1	Bornier de connexion moniteur
2	Borniers de connexion
3	Temoin de connexion moniteursupplémentaire ☑:Rouge = Erreur de connexionBleu = Connexion OK ou moniteur absent
4	Temoin de connexion alimentation ☑:Rouge = Alimentation > 16V Bleu = Alimentation < 16V OK

5	Temoin de connexion platine de rueX:Rouge = Inversion de polaritéBleu = Câblage OK
6	Temoin de connexion platine de rueX:Rouge = platine de rue non connectée (fils débranchés ou coupés)*Bleu = connexion OK* si le moniteur est utilisé comme moniteur supplémentaire sur une installation existante et qu’aucune platine de rue ne lui est directement connectée c’est entièrement normal

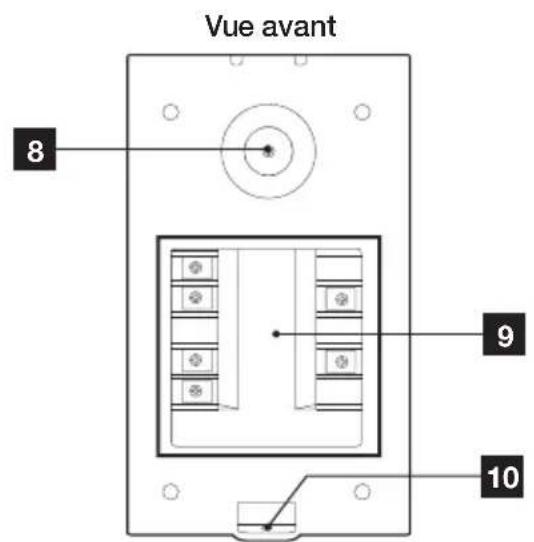

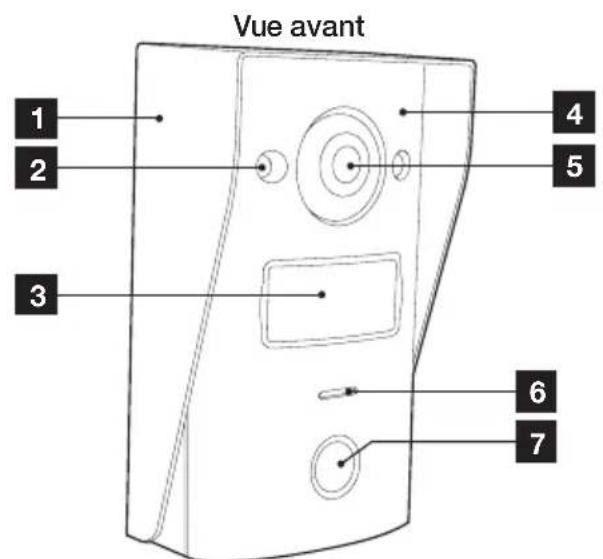

4 - PLATINE DE RUE

1	Plaque de fixation de la platine de rue
2	Led infrarouge
3	Porte nom
4	Microphone
5	Objectif de la caméra

6	Haut parleur
7	Bouton d’appel
8	Vis de réglage de l’orientation de la caméra
9	Bornier de connexion
10	Verrouillage de la platine de rue sur la plaque d e fixation

B - DESCRIPTION DU PRODUIT

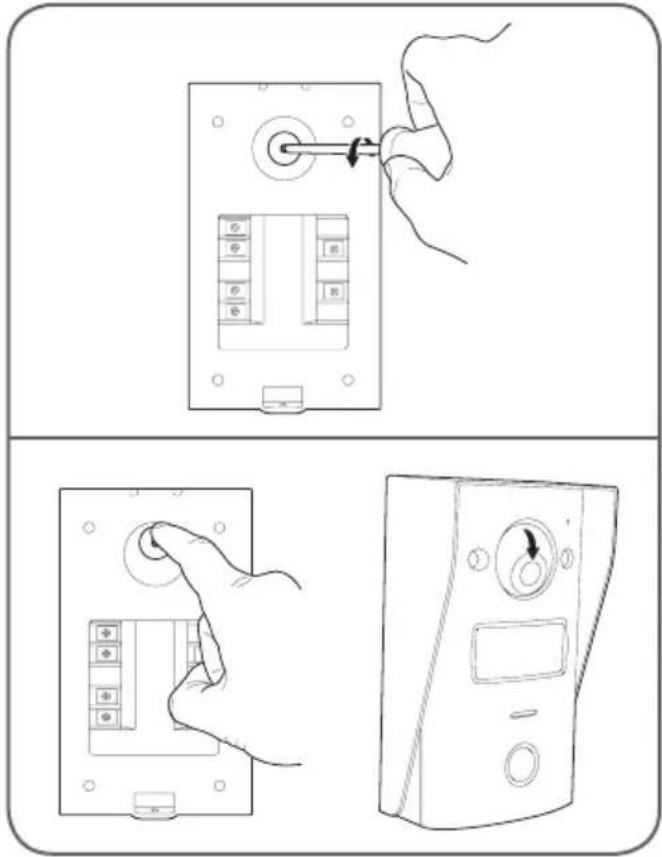

Orientation de la caméra

- Dévissez légèrement la vis au dos de la platine de rue.

- Orientez la caméra à votre convenance puis revissez la vis.

5 - ADAPTATEUR SECTEUR

Un adaptateur secteur 230Vac/15Vdc 1A est fourni dans le kit pour le moniteur. La platine de rue ne nécessite pas d'alimentation externe.

6 - PLAQUE DE FIXATION mURALE POUR LA PLATINE DE RUE

Une plaque de fixation murale est fournie pour la platine de rue, elle est située à l'arrière de la platine de rue et est maintenue par une vis en position basse.

C - INSTALLATION

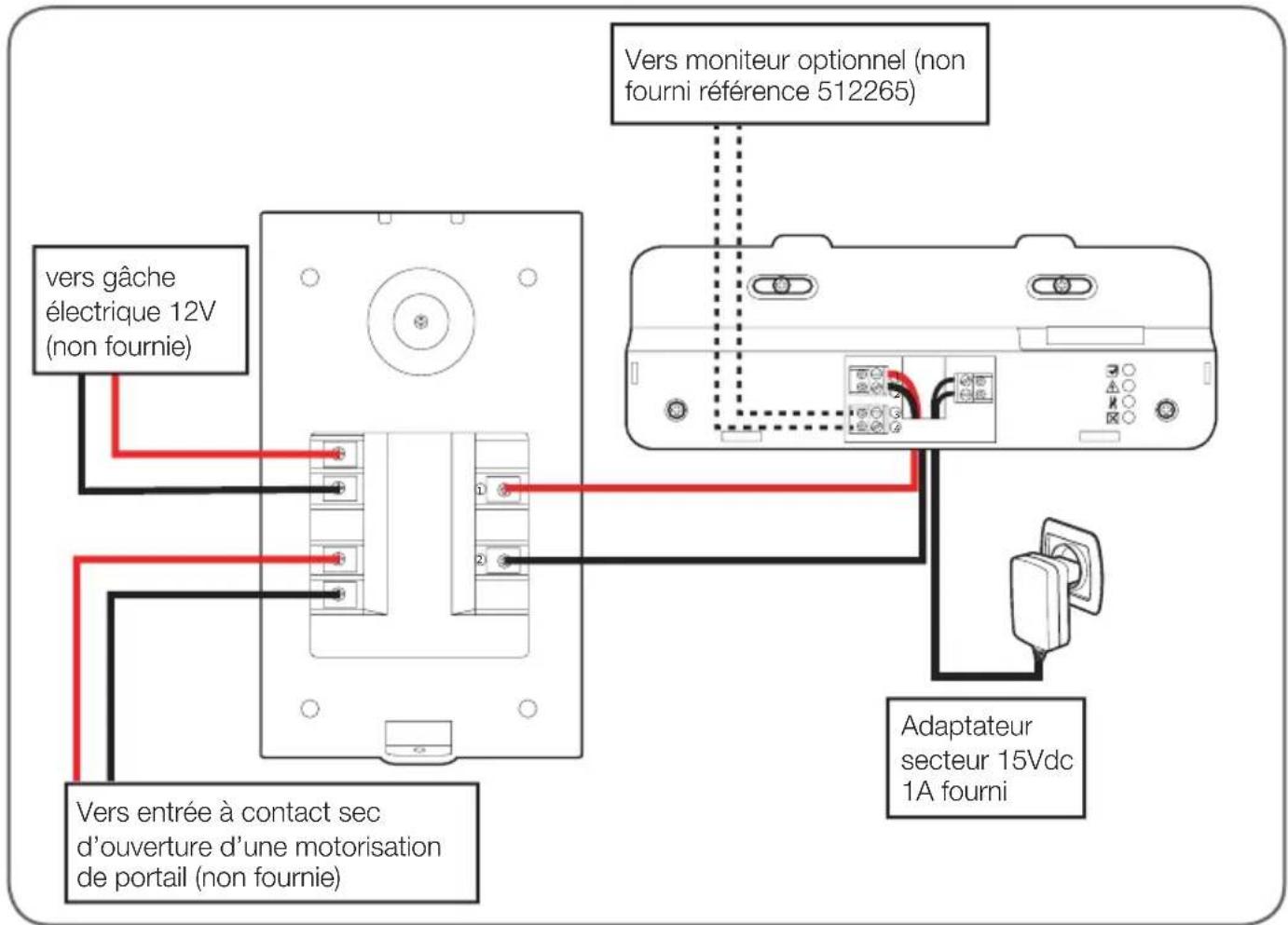

1 - CONNEXION DE LA PLATINE DE RUE ET DU MONITEUR

Remarques :

• La gâche électrique doit être de tension 12Vdc et d'intensité 1A maximum
• La sortie pour motorisation de portail doit être connectée sur une entrée à contact sec (entrée pour contact à clé par exemple).

La section du câble à utiliser dépend de sa longueur :

Connexion de la platine de rue au moniteur
Longueur du câble Section à utilise
De 0 à 25m	6/10ème type téléphone
De 25 à 50m	0.75mm ^2
De 50 à 100m	1.5mm ^2

Connexion du contact sec (motorisation de portail) à la platine de rue
Longueur du câble Section à utilise
De 0 à 50m 0.75mm2

Connexion du contact alimenté (gâche électrique) à la platine de rue

Longueur du câble Section à utilise

De 0 à 50m 0.75mm²

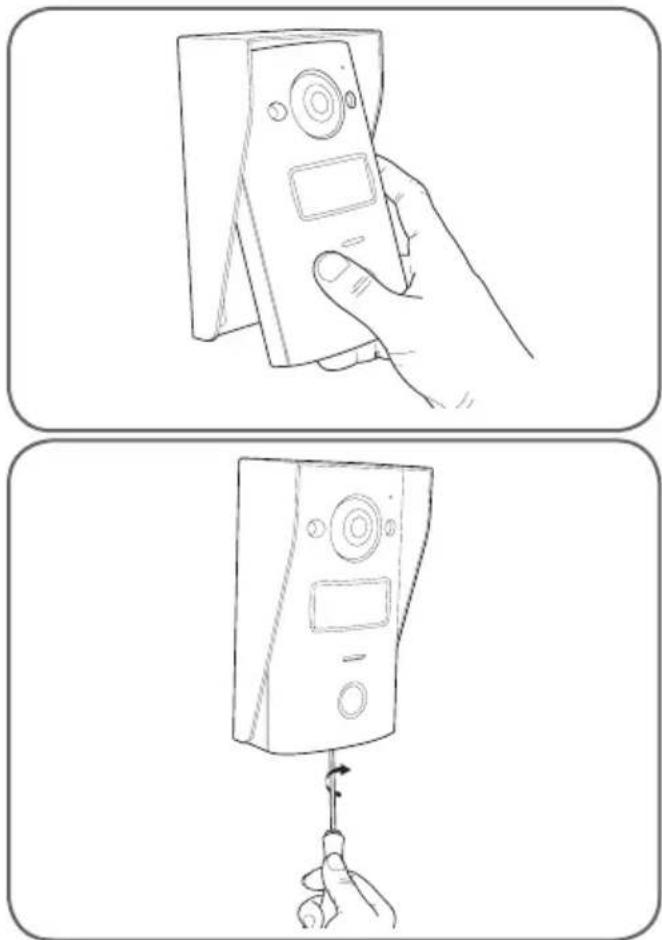

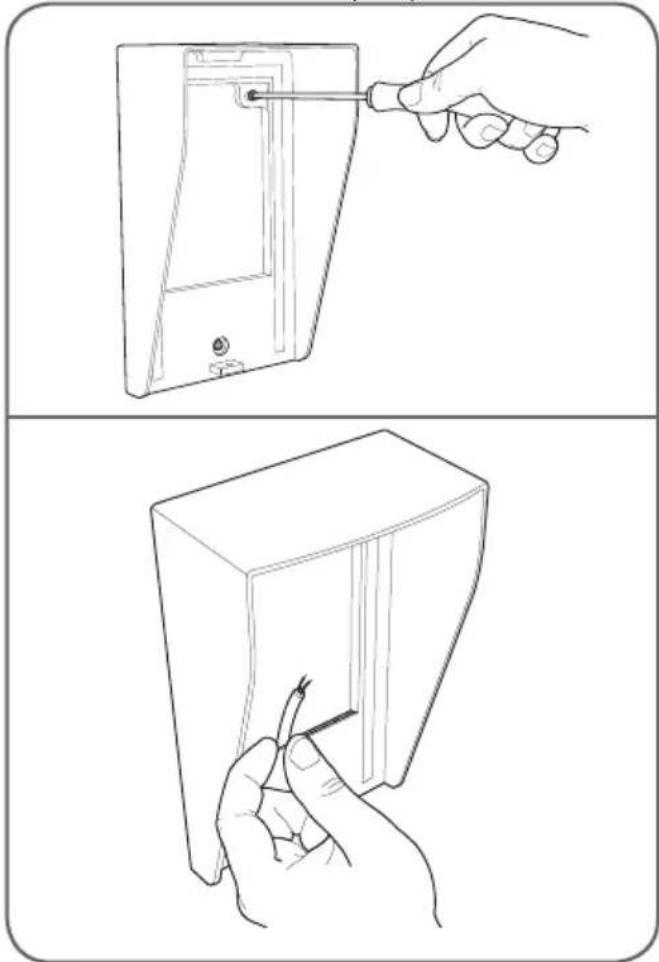

2 - INSTALLATION DE LA PLATINE DE RUE

• La platine de rue est prévue pour être installée en saillie sur une surface verticale et plane.
• Retirez la plaque de fixation murale à l'arrière de la platine de rue.
• Fixez la plaque de fixation murale à l'emplacement prévu à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies conviennent pour des murs en matériau plein).

• La fente à l'arrière du support permet de passer les câbles.

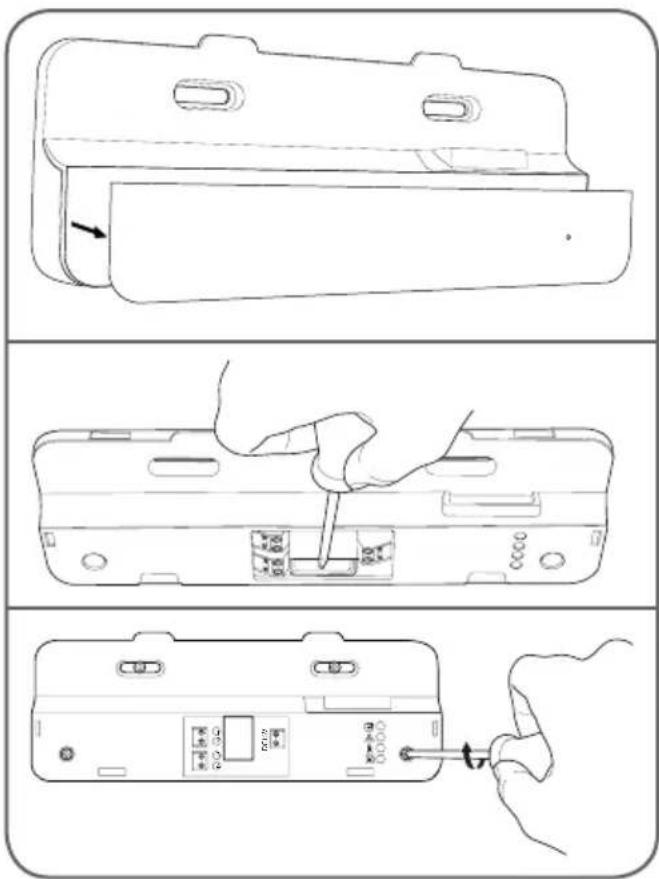

• Retirez le capot
• Positionnez le support à l'emplacement prévu et repérez sa position optimale pour la connexion des câbles.
• Si la sortie des câbles n'est pas murale, cassez la partie plastique inférieure.
• Fixez le support intelligent à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies conviennent pour des murs en matériau plein).

C - INSTALLATION

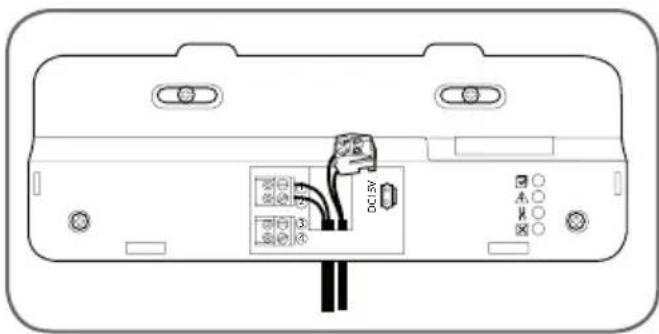

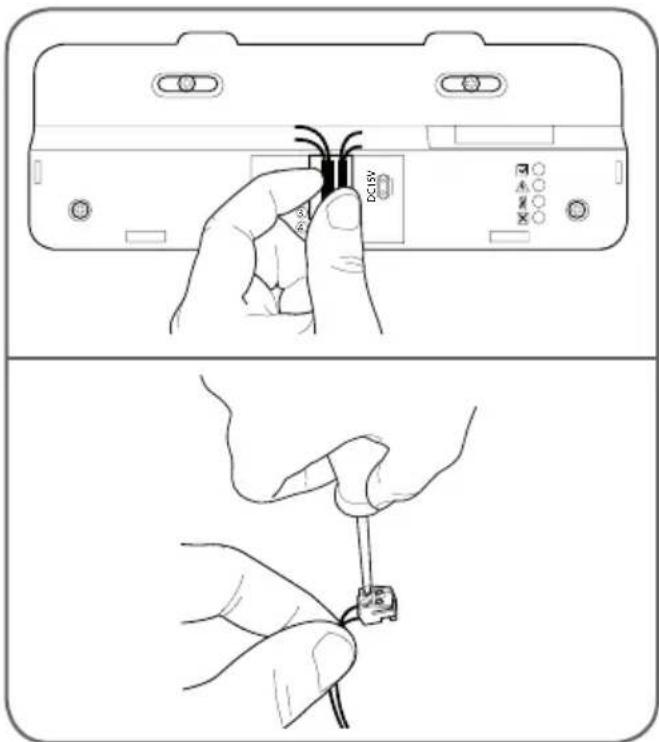

• Passez les fils dans l'espace prévu à cet effet.
• Branchez les borniers de connexion en respectant bien les couleurs.

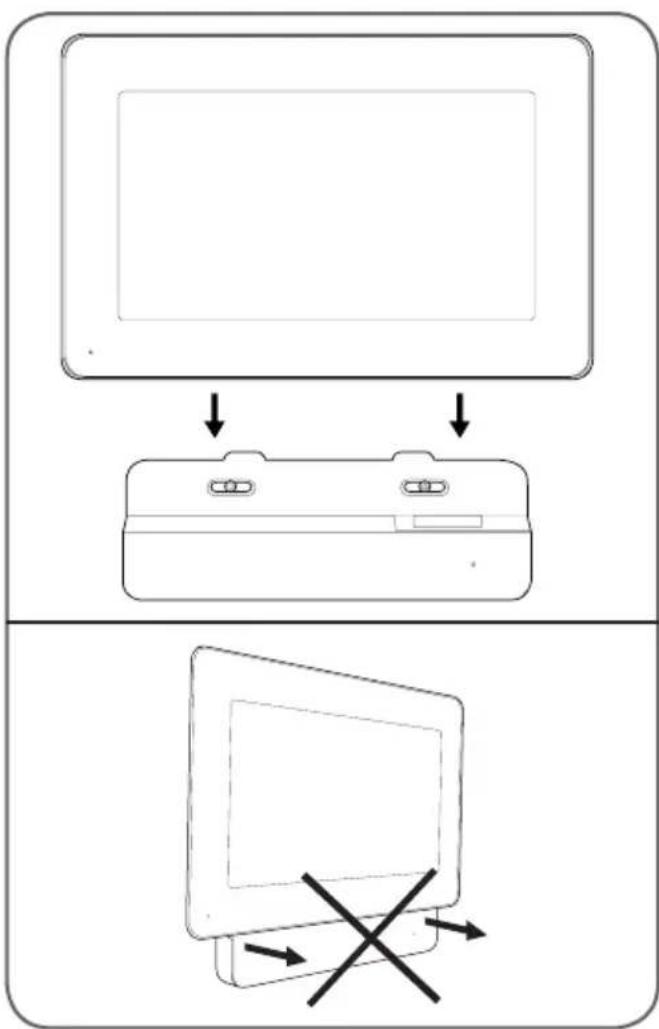

- Une fois les connexions effectuées, avant mettre en place le moniteur, tous les témoins du support intelligent doivent être de couleur bleue :

Temoin de connexion moniteur supplémentaire√:Rouge = Erreur de connexionBleu = Connexion OK ou moniteur absent

Temoin de connexion alimentation √:Rouge = Alimentation > 16VBleu = Alimentation < 16V OK

Temoin de connexion platine de rue✗:Rouge = Inversion de polaritéBleu = Câblage OK

Temoin de connexion platine de rue✗:Rouge = platine de rue non connectée (fils débranchés ou coupés)*Bleu = connexion OK* si le moniteur est utilisé comme moniteur supplémentaire sur une installation existante et qu’aucune platine de rue ne lui est directement connectée c’est entièrement normal

- Si tous les témoins du support intelligent sont de couleur bleue (hormis éventuellement celui de la platine de rue, voir ci-dessus), placer le moniteur dans son logement. Contrôler l'installation dans le cas contraire.

C - INSTALLATION

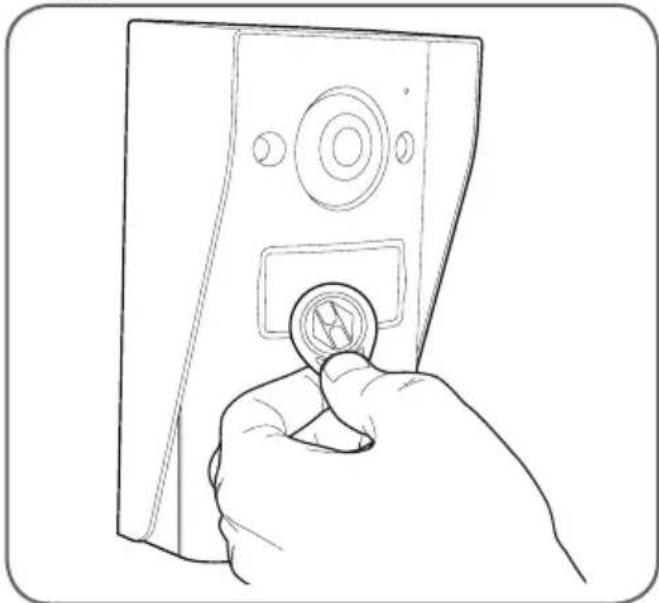

- Pour associer un badge de configuration, pendant que l'écran du portier vidéo est éteint, appuyer sur la touche d'association à l'arrière de la platine de rue. Le portier se met en attente de lecture de badge pendant 90s.

- Passer le badge rouge devant le porte-no de la platine de rue à une distance de maximum. Lorsque le badge est lu et enregistré par la platine de rue, celle-ci émet un bip long suivi de 2 bips courts.

Remarque : Les badges fournis sont pré associés en usine, il n'est pas nécessaire d'effectuer la procédure qui suit. Elle est utile en cas réinitialisation de l'appareil suite à une fausse manœuvre ou à la perte de l'un des badges d'accès.

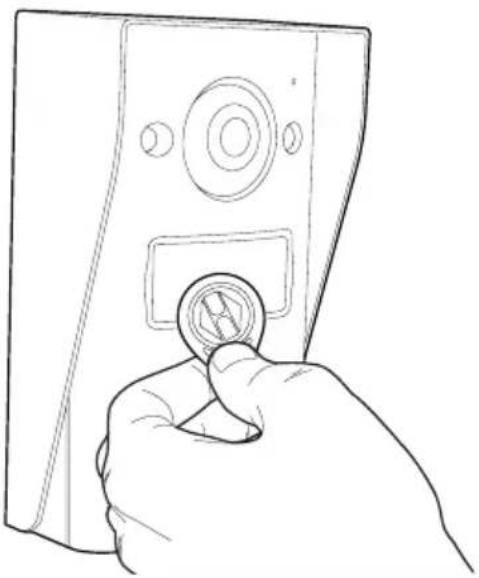

5.1 - ENREGISTREMENT DES BADGES DE CONFIGURATION (COULEUR ROUGE)

• Les badges de configuration fournis permettent d'ajouter ou de retirer des badges d'accès. Les badges de configuration ne peuvent déverrouiller l'accès contrôlé avec le portier vidéo.
• Seuls 2 badges de configuration peuvent être associés au produit. Si on tente d'associer un 3ème badge il supprimera le 1er.

• Patienter 90s ou appuyer sur le bouton d'appel pour revenir au fonctionnement normal.
• Répéter la procédure complète pour le second badge si nécessaire.

C - INSTALLATION

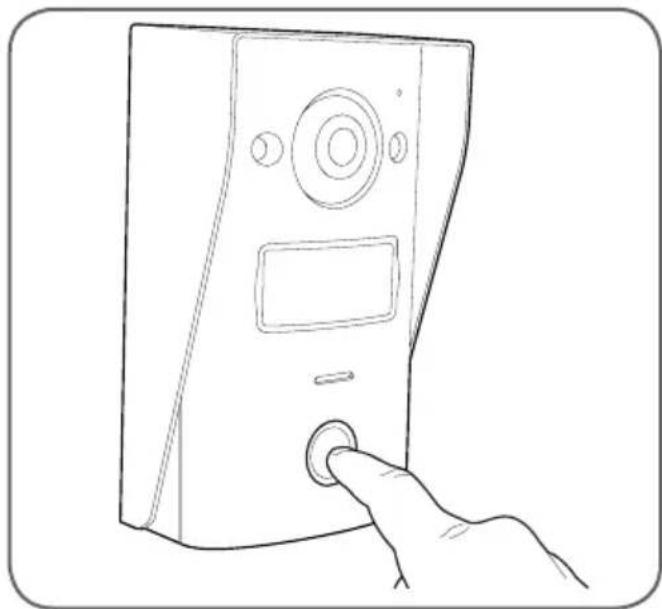

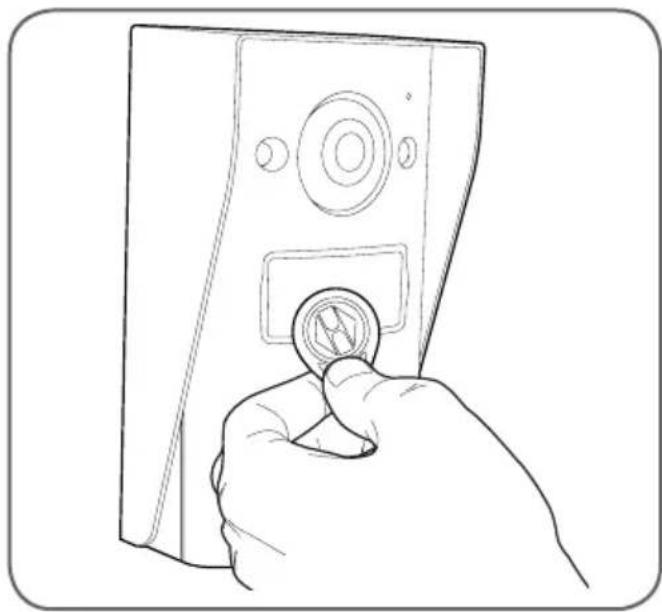

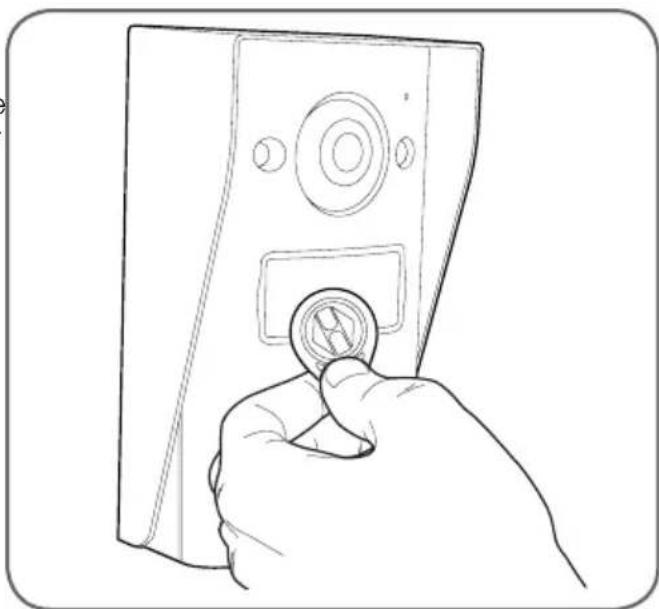

5.2 - ENREGISTREMENT DES BADGES D'ACCÈS (COULEUR NOIRE)

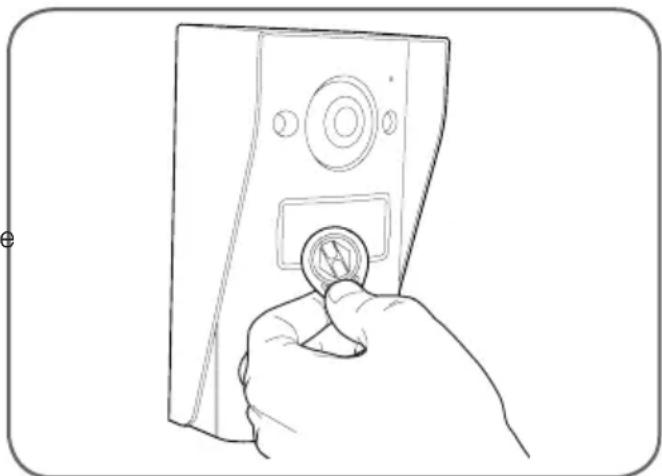

- Les badges d'accès fournis permettent de déverrouiller l'accès contrôlé avec le portier vidéo. Pour associer un badge d'accès, pendant que l'écran du portier vidéo est éteint, passer un des badges de configuration devant le porte-nom de la platine de rue. La platine de rue émet 3 bips consécutifs.

- Dans les 10s qui suivent, appuyer sur le bouton d'appel. La platine de rue émet un bip.

- Passer le badge d'accès à associer devant le porte-nom. La platine de rue émet un bip long suivi de 2 bips courts. Le badge est associé.

- Si nécessaire, vous pouvez passer plusieurs badges d'accès à la suite pour les associer La platine de rue peut prendre en charge un maximum de 50 badges d'accès, référence 512276.

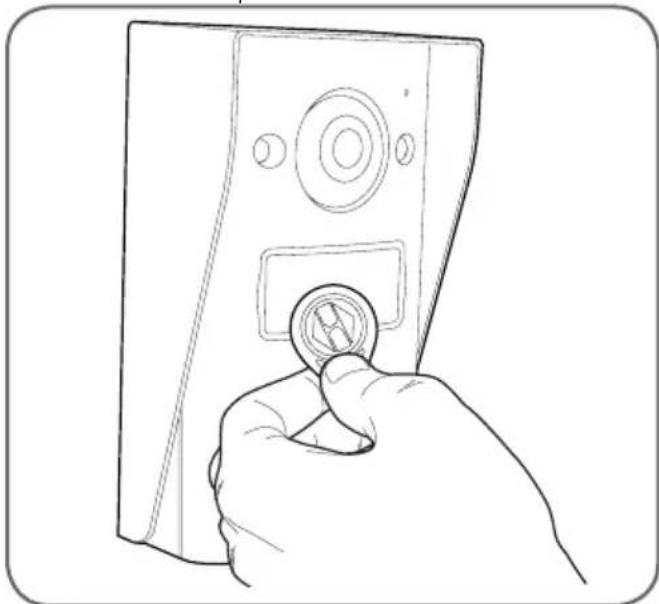

5.3 - SUPPRESSION D'UN BADGE D'ACCÈS

- Pour supprimer un badge d'accès, pendant que l'écran du portier vidéo est éteint, passer un des badges de configuration devant le porte-nom de la platine de rue. La platine de rue émet 3 bips consécutifs.

- Dans les 10s qui suivent, appuyer sur le bouton d'appel. La platine de rue émet un bip.

C - INSTALLATION

• Passer de nouveau le badge de configuration devant le porte-nom. La platine de rue émet 4 bips consécutifs.
• Passer le badge d'accès à supprimer devant le porte-nom. La platine de rue émet un court. Le badge est supprimé de la mémoire et n'actionnera plus la motorisation de portail ou la gâche électrique connectée à la platine de rue.

- Si nécessaire, vous pouvez passer plusieurs badges d'accès à la suite pour les supprimer.

5.4 - SUPPRESSION DE TOUS LES BADGES CONNUS

- Pour supprimer tous les badges d'accès (en cas de perte ou vol par exemple), pendant que l'écran du portier vidéo est éteint, maintenir le

bouton d'appel de la platine de rue jusqu'à ce qu'elle émette un bip sonore (environ 3s).

• Passer un des badges de configuration devant le porte-nom de la platine de rue. La platine de rue émet 3 bips consécutifs.
• Maintenir de nouveau le bouton d'appel jusqu'à l'émission d'un bip long. Tous les badges d'accès connus sont supprimés de la mémoire de la platine de rue.

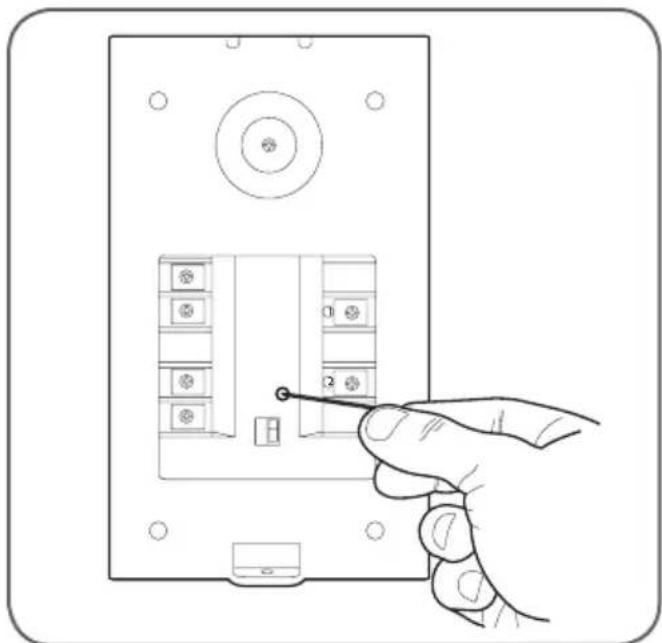

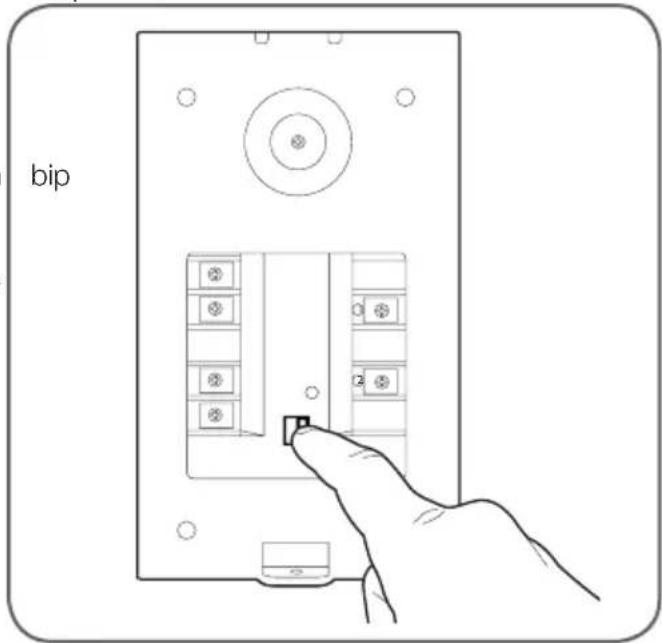

5.5 - SÉLECTION DE L'EFFET DU PASSAGE D'UN BADGE D'ACCÈS

- Le sélecteur à l'arrière de la platine de permet de choisir si lors du passage d'ur badge d'accès on souhaite actionner la sortie gâche électrique ou la sortie motorisation d' portail.

D - CONFIGURATION

1 - REGLAGES ET FONCTIONS ACCESSIBLES SUR LE mONITEUR

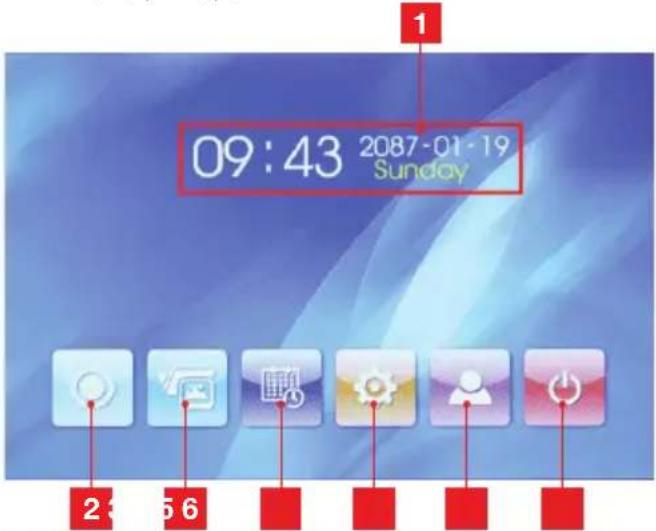

- Toucher l'écran du moniteur pour afficher son menu principal :

1	Date et heure courantes (utilisées pour dater les photos prises par la platine de rue)
2	Icone interphone*
3	Icône d'accès aux photos enregistrées.L'icône est surlignée en jaune lorsque des photos enregistrées n'ont pas encore été consultées
4	Réglage de la date et de l'heure
5	Réglage de l'image et de la sonnerie d'appel
6	Affichage de l'image de la platine de rue
7	Retour en veille

* nécessite la présence d'un moniteur supplémentaire référence 512265, non fourni.

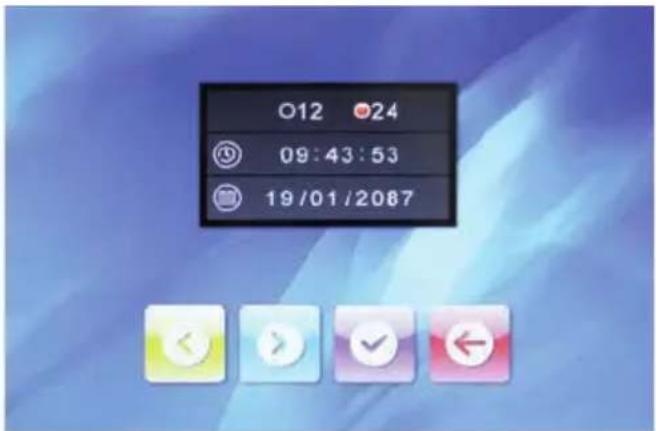

- Depuis l'écran principal, appuyer sur l'icône de réglage de la date et de l'heure :

- Régler successivement le format d'affichage de l'heure, l'heure et la date en appuyant sur l'écran sur la valeur à modifier puis en utilisant les icônes et pour modifier la valeur en surbrillance. Appuyer ensuite sur l'icône pour enregistrer les changements, puis sur l'icône pour revenir à l'écran principal.

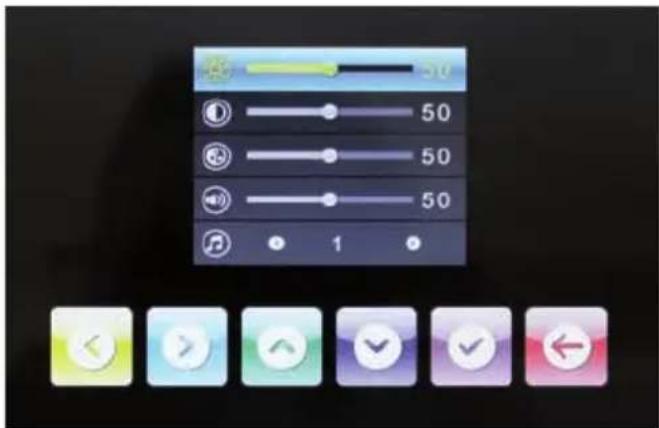

- Depuis l'écran principal, appuyer sur l'icône de réglage de l'image et de la sonnerie d'appel :

- Régler successivement la luminosité de l'écran, le contraste, la couleur, le volume sonore de la sonnerie d'appel et la sonnerie d'appel en sélectionnant à l'aide des icônes et puis en utilisant les icônes et pour modifier la valeur en surbrillance. Appuyer ensuite sur l'icône pour enregistrer les changements, puis sur l'icône pour revenir à l'écran principal.

E - UTILISATION

1 - COmmUNICATION

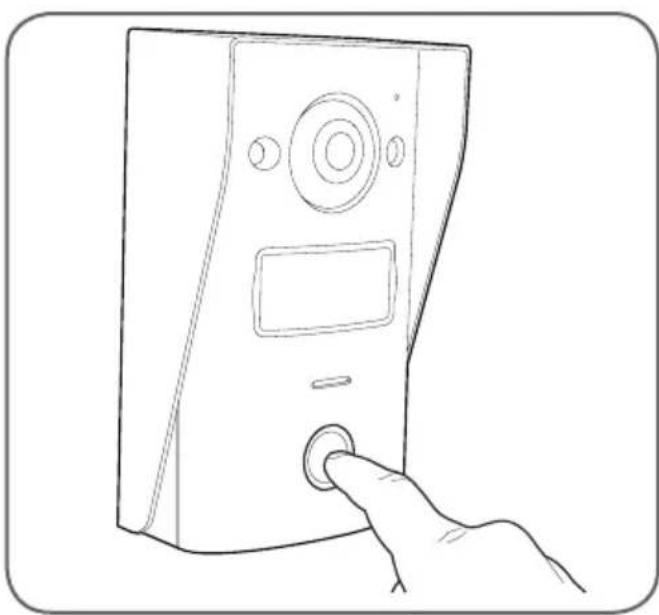

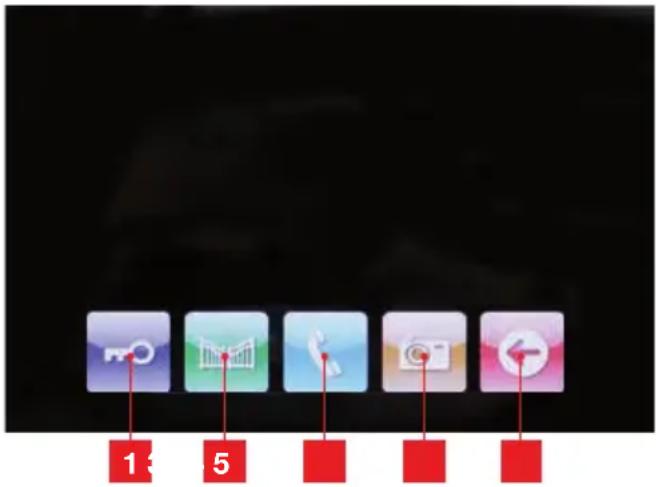

L'appui sur le bouton d'appel par un visiteur déclenche la sonnerie du moniteur, celle de la platine de rue, déclenche l'enregistrement d'une photo et allume l'écran :

1	Déclenchement de l'ouverture d'une gâche électrique raccordée à la platine de rue
2	Déclenchement de l'ouverture d'une motorisation de portail raccordée à la platine de rue
3	Prise de la communication pour répondre et dialoguer avec votre visiteur
4	Prise d'une photo supplémentaire et enregistrement en mémoire du portier (une photo est également prise dès l'appui sur le bouton d'appel de la platine de rue)
5	Fin de la conversation

2 - UTILISATION DE LA FONCTION mEmOIRE D'ImAGE

Chaque appui sur le bouton d'appel de la de rue déclenche la prise d'une photo par la platine de rue. Les photos comportant la date et l'heure de prise, vous pouvez ainsi savoir qui s'est présenté en votre absence.

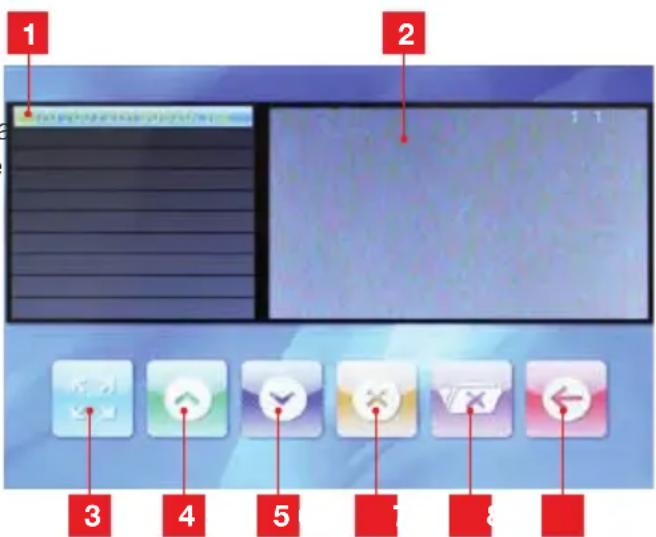

Depuis l'écran principal, cliquez sur l'icône pour accéder aux photos enregistrées (l'icône clignote en jaune lorsque des photos prises n'ont pas été consultées) :

1	Liste des photos en mémoire. Chaque photo est nommée de la manière suivante :Année – Mois – Jour – Heure – Minutes – Secondes
2	Aperçu de la photo
3	Affichage en plein écran de la photo actuellement sélectionnée
4	Photo précédente
5	Photo suivante
6	Suppression de la photo actuellement sélectionnéeATTENTION : l’opération est irréversible
7	Suppression de toutes les photos en mémoireATTENTION : l’opération est irréversible
8	Retour au menu principal

3 - DEVERROUILLAGE DE L'ACCES A L'AIDE D'UN BADGE D'ACCESS

Le passage de l'un des badges d'accès devant le porte-nom de la platine de rue déclenche l'ouverture platin portail ou de la gâche électrique raccordée.

Symptômes Causes possibles Solutions
Le support intelligent affiche un défaut (témoin rouge) lorsque l’écran est allumé.	C’est tout à fait normal	Le diagnostic fourni par le support intelligent est valide uniquement quand l’écran est déconnecté.
Le moniteur ne s’allume jamais	L’adaptateur n’est pas connecté au réseau électrique/ le moniteur n’est pas correctement inséré dans le support intelligent.	Vérifiez que tous les câbles d’alimentation sont correctement branchés.
Absence d’image sur le moniteur (écran bleu ou blanc).	La platine de rue et le support intelligent ne sont pas connectés correctement.	Retirez l’écran du support intelligent et consultez son diagnostic. Contrôlez les branchements.
	La section des conducteurs utilisés n’est pas adaptée à la distance séparant moniteur et platine de rue	Contrôlez la section des câbles en fonction de la distance à l’aide de la présente notice d’utilisation.
L’image est brouillée.	La section des conducteurs utilisés n’est pas adaptée à la distance séparant moniteur et platine de rue.	Contrôlez la section des câbles en fonction de la distance à l’aide de la présente notice d’utilisation.
	Les câbles reliant platine de rue et moniteur passent à proximité de câbles d’alimentation secteur en 230V	Utilisez si possible une gaine spécifique pour les câbles reliant le moniteur et la platine de rue.
Bruit de fond lorsque la communication audio est activée.	La section des conducteurs utilisés n’est pas adaptée à la distance séparant moniteur et platine de rue.	Contrôlez la section des câbles en fonction de la distance à l’aide de la présente notice d’utilisation.
	Les câbles reliant platine de rue et moniteur passent à proximité de câbles d’alimentation secteur en 230V	Utilisez si possible une gaine numérique pour les câbles reliant le moniteur et la platine de rue.
La commande de gâche n’ouvre jamais la porte.	La section des conducteurs utilisés n’est pas adaptée.	Contrôlez la section des câbles à l’aide de la présente notice d’utilisation.
	La platine de rue et la gâche ne sont pas connectées correctement.	Contrôlez les connexions entre platine de rue et gâche électrique.
	Le modèle de gâche électrique utilisé n’est pas adapté.	Contrôlez la compatibilité de la gâche avec les spécifications de la présente notice d’utilisation.
La commande de portail ne déclenche jamais la motorisation.	La section des conducteurs utilisés n’est pas adaptée.	Contrôlez la section des câbles à l’aide de la présente notice d’utilisation.
	La platine de rue et la motorisation de portail ne sont pas connectées correctement.	Contrôlez les connexions et l’entrée à utiliser sur la motorisation de portail à l’aide de la notice d’utilisation de la motorisation de portail.
Lors de la communication avec un visiteur le son du moniteur est faible ou déformé.	Le microphone de la platine de rue est obstrué.	Vérifiez que le microphone de la platine de rue est propre (saleté, insecte...)

G - INFORMATIONS TECHNIQUES ET LÉGALES

1 - CARACTÉRISTIQUES GÉNÉRALES

moniteur
Carillons	Nombre 10 sonneries au choix
Ecran	Taille Diagonale 7 pouces (17.78cm), 16/9
	Résolution 800 x 480
Capacité mémoire d'images	100 photos
Tension d'alimentation	15Vdc 1A délivrée par le support intelligent
Consommation	45 à 580mA
Température et taux d'humidité d'utilisation	-10°C à 50°C, 85%RH maximum

Support intelligent
Tension d'alimentation	15Vdc 1A
Température et taux d'humidité d'utilisation	-10°C à 50°C, 85%RH maximum

Platine de rue
Type de capteur	1⁄4” CMOS
Angle de vision	70°, orientation ajustable
Luminosité minimum	0 lux
Portée vision de nuit	0.5 à 1m
Température et taux d’humidité d’utilisation	-10°C à 50°C, 85%RH maximum

G - INFORMATIONS TECHNIQUES ET LÉGALES

2 - GARANTIE

• Ce produit est garanti 3 ans, pièces d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.
• La garantie ne couvre pas les domm causés par négligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN.
• Toute intervention sur l'appareil annulera garantie.

3 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement cons de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant votre installation afin que l'un de techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit.

Contactez les techniciens de notre service après vente au :

0 892 701 369

Service 0,35 € / min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

4 - RETOUR PRODUIT - SAV

et Malagré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur gesnotre site Internet à l'adresse suivante : http://sav.avidsen.com

Avidsen s'engage à disposer d'un stock de pièces détachées sur ce produit pendant la période de lagarantie contractuelle.

5 - DéCLARATION DE CONFORmITé CE

A la directive RED

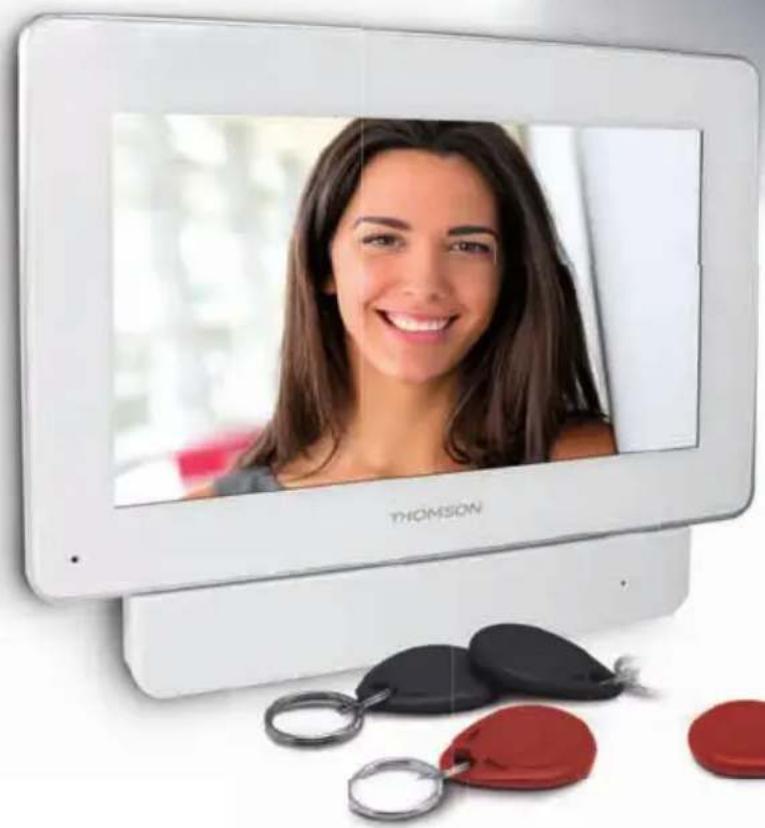

AVIDSEN déclare que l'équipement désigné ci-dessous : Portier vidéo smartbracket slim 7" référence 512262

Est conforme à la directive 2014/53/EU et sa conformité a été évaluée selon les normes en vigueur:

EN 60950-1 :2006+A11 :2009+A1 :2010+A12

:2011+A2:2013

EN301489-1V1.9.2

301489-3V1.6.1

EN300330-2V1.6.1

A Chambray les Tours Alexandre Chaverot, 05/10/16 président

Retrouvez l'intégralité de notre gamme Thomson sur

THOMSON est une marque de TECHNICOLOR S.A. utilisée sous licence par :

Avidsen France S.A.S - 32, rue Augustin Fresnel

37170 Chambray les Tours - France

THOMSON

Security

SMART 762

Colour video intercom 18cm

ref. 512262

Pour en savoir plus : www.quefairedemesdechets.fr

B - PRODUCT DESCRIPTION

1 - CONTENTS OF THE KIT

11 × 2

Service 0,35 € / min + prix appel

Pour en savoir plus : www.quefairedemesdechets.fr

B - BESCHRIJVING VAN HET PRODUCT

1 - INHOUD VAN DE KIT

11 × 2

Pour en savoir plus : www.quefairedemesdechets.fr

Pour en savoir plus : www.quefairedemesdechets.fr

soporte

Pour en savoir plus : www.quefairedemesdechets.fr

Pour en savoir plus : www.quefairedemesdechets.fr
