| Type product | Kleuren videofoon met 7 inch touchscreen |
| Merk | Thomson |
| Referentie | 512262 |
| Scherm | Diagonaal 7 inch (17,78 cm), 16:9, resolutie 800 x 480 pixels, touchscreen |
| Camera | 1/4" CMOS sensor, verstelbare kijkhoek 70°, nachtzicht tot 1 m |
| Beeldgeheugen | 100 foto's met tijdstempel |
| Beltonen | 10 melodieën naar keuze |
| Voeding | Monitor: 15 Vdc 1 A via meegeleverde netadapter; straatplaat: gevoed door monitor |
| Verbruik | 45 tot 580 mA |
| Gebruikstemperatuur | -10 °C tot 50 °C, max 85% RV |
| Badges | 2 configuratiebadges (rood) en 2 toegangsbadges (zwart) meegeleverd; tot 50 toegangsbadges |
| Uitgangen | Elektrische deuropener 12 Vdc max 1 A en droogcontact voor poortmotor |
| Aansluitingen | Straatplaat en monitor via 4-draadskabel; slimme houder met klemmenstroken |
| Garantie | 3 jaar onderdelen en arbeid |
| Onderhoud | Loskoppelen voor reiniging; zachte, licht vochtige doek; geen schurende middelen |
| Veiligheid | Niet direct buiten installeren, in de buurt van elektromagnetische bronnen of ontvlambare producten |
| Gewicht en afmetingen | Niet gespecificeerd in de handleiding |
| Reserveonderdelen | Beschikbaar bij de fabrikant (Avidsen) tijdens de garantieperiode |
Veelgestelde vragen - 512262 THOMSON
Gebruikersvragen over 512262 THOMSON
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Telefoon in PDF-formaat gratis! Vind uw handleiding 512262 - THOMSON en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. 512262 van het merk THOMSON.
GEBRUIKSAANWIJZING 512262 THOMSON
5.1 - Registratie van de configuratiebadges (rood) 13
5.2 - Registratie van de toegangsbadges (zwart) 14
5.3 - Een toegangsbadge verwijderen 14
5.4 - Alle bekende badges verwijderen 15
5.5 - Selectie van het effect van de doorgang van een toegangsbadge 15
D - CONFIGURATIE 16
1 - FUNCTIE-INSTELLINGEN BESCHIKBAAR OP HET SCHERM 16
E - GEBRUIK 17
1 - COMMUNICATIE 17
2 - GEBRUIK VAN DE FUNCTIE BEELDGEHEUGEN 17
3 - ONTGRENDELING MET BEHULP VAN EEN TOEGANGSBADGE 17
F-FAQ 18
G - TECHNISCHE EN WETTELIJKE INFORMATIE 19
1 - ALGEMENE EIGENSCHAPPEN 19
2 - GARANTIE 20
3 - HULP EN TIPS 20
4 - RETOUR PRODUCT - DNV 20
5 - CE-CONFORMITEITSVERKLARING 20
A - VEILIGHEIDSVOORSCHRIFTEN
1 - GEBRUIKSVOORSCHRIFTEN
- Plaats het scherm niet op een plaats waar deze blootgesteld kan worden aan extreme vochtigheid, extreme temperaturen, risico op roest of stof.
- Plaats het scherm niet op een koude plek of waar het onderhevig is aan grote temperatuurschommelingen.
- De straatunit mag niet rechtstreeks aan zonlicht of zware weersomstandigheden blootgesteld worden. Een portiek of een overdekte pl heeft de voorkeur.
- De straatunit mag niet geplaatst worden een plek waar de filter van de lens bekrast en vervuild kan worden.
- Vermijd het gebruik van meerdere stopcontactdozen en verlengkabels.
- Het apparaat niet installeren vlak bij chemisch zure producten, ammoniak of een bron giftige gasuitstoot.
- Het apparaat niet installeren in een explosieve omgeving of vlak bij vluchtige of ontvlambare producten.
- Er mag geen waterrecipiënt bovenop het apparaat worden geplaatst.
- Het apparaat niet afdekken.
- Het scherm en de intelligente steun mogen uitsluitend binnenshuis worden gebruikt.
- De verbindingskabel intelligente steun - straatunit niet verlengen: een kabel die niet uit een stuk bestaat heeft negatieve gevolgen voor de kwaliteit van de communicatie.
- Om storingen op het scherm te voorkomen, moet u zorgen dat de verbindingskabel intelligente steun - straatunit op ruime afstand zijn van elektromagnetische stralingsbronnen (1 m minimum). Voorbeelden van bronnen die op afstand van de kabel gehouden moeten worden: elektrisch netwerk 230V, magnetronoven, WiFi-box of router, etc.
- Als de installatieondergrond van de straatunit niet vlak is (stucwerk, natuursteen), moet u zorgen dat de achterkant van de straatunit waterdicht wordt gemaakt met een geschikte siliconennaad.
- Als er problemen zijn bij de inwerkingstelling of het gebruik van het apparaat, voert u een test uit met het apparaat dat vlak op een tafel wordt gelegd, met een geschikte kabel om problemen bij de installatie en de positionering van het apparaat te voorkomen.
2 - ONDERHOUD EN REINIGING
Ontkoppel het product van het elektriciteitsnet vóór ieder onderhoud.
- Het product niet met schurende of corrosieve middelen reinigen.
- Een zachte, enigszins vochtige doek gebruiken.
- Niet besproeien met een spuitbus. Dit zou de binnenkant van het product kunnen beschadigen.
3 - RECYCLAGE

Dit logo betekent dat u geen apparaten die buiten gebruik zijn mag weggooien bij het huishoudelijk afval. De gevaarlijke stoffen die ze mogelijk kunnen bevatten, kunnen de gezondheid en het milieu schaden.
Vraag uw distributeur om deze apparaten terug te vanemen of maak gebruik van de middelen voor de selectieve inzameling die door uw gemeente ter beschikking worden gesteld.

| 1 | Scherm |
| 2 | Intelligente steun |
| 3 | Straatunit |
| 4 | Bevestigingsplaat tegen de muur van de straatunit |
| 5 | Schroeven voor het vergrendelen van de straatunit op de plaat van de muurbevestiging |
| 6 | Bouten voor de bevestiging van de straatunit, het scherm en de intelligente steun |
| 7 | Schroeven voor de bevestiging van de straatunit, het scherm en de intelligente steun |
| 8 | Netwerkadapter 15Vdc 1A voor de voeding van het scherm |
| 9 | Verbindingszuilen |
| 10 | Toegangsbadges (zwart) |
| 11 | Configuratiebadges (rood) |
B - BESCHRIJVING VAN HET PRODUCT

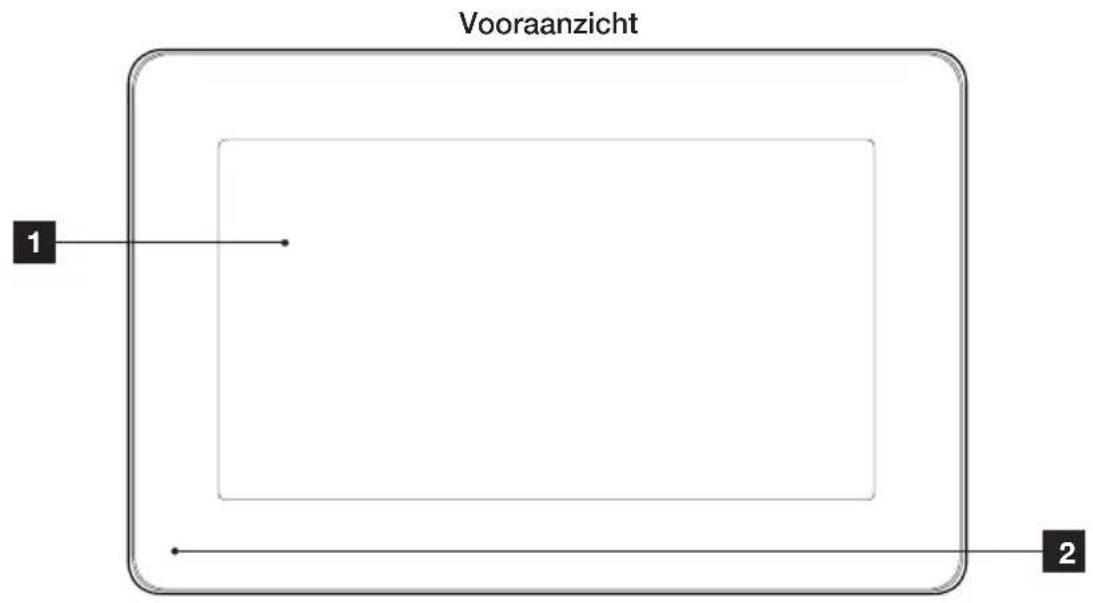

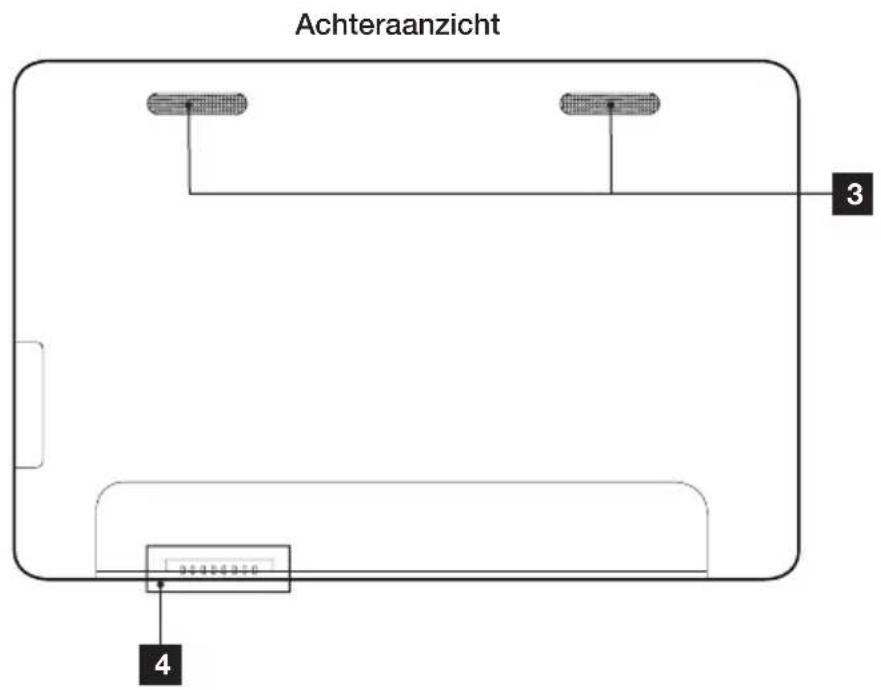

2 - SCHERm


| 1 | Aanraakscherm |
| 2 | Microfoon |
| 3 | Luidspreker |
| 4 | Verbinding met intelligente ondersteuning |

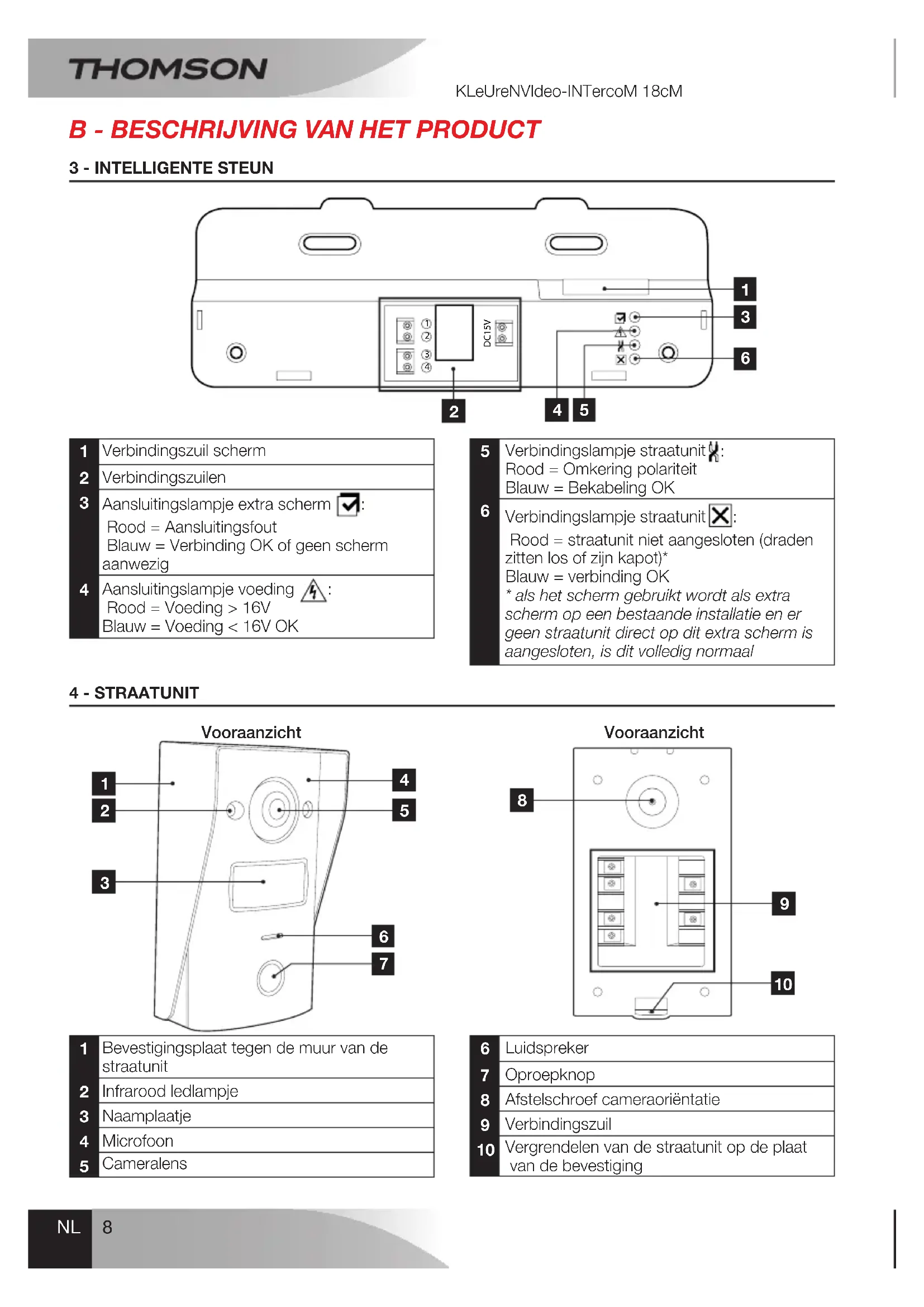

B - BESCHRIJVING VAN HET PRODUCT

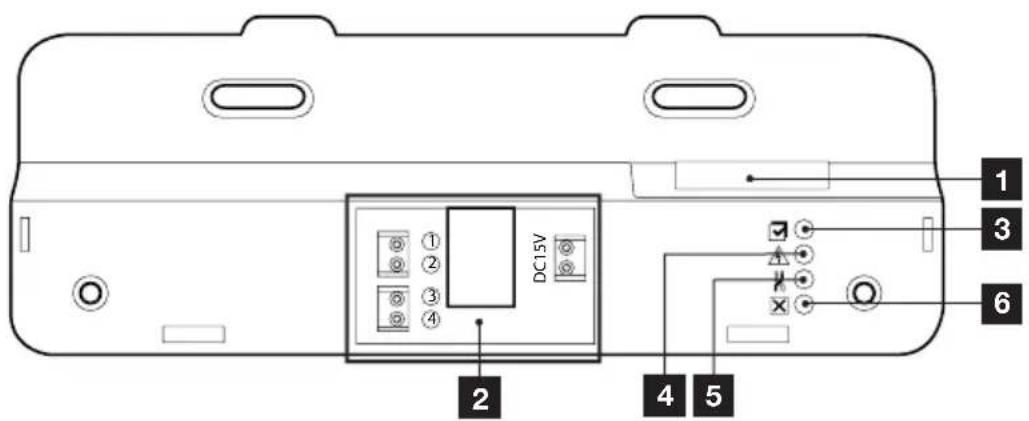

3 - INTELLIGENTE STEUN

| 1 | Verbindingszuil scherm |
| 2 | Verbindingszuilen |
| 3 | Aansluitingslampje extra scherm Rood = AansluitingsfoutBlauw = Verbinding OK of geen scherm aanwezig |
| 4 | Aansluitingslampje voeding Rood = Voeding > 16VBlauw = Voeding < 16V OK |

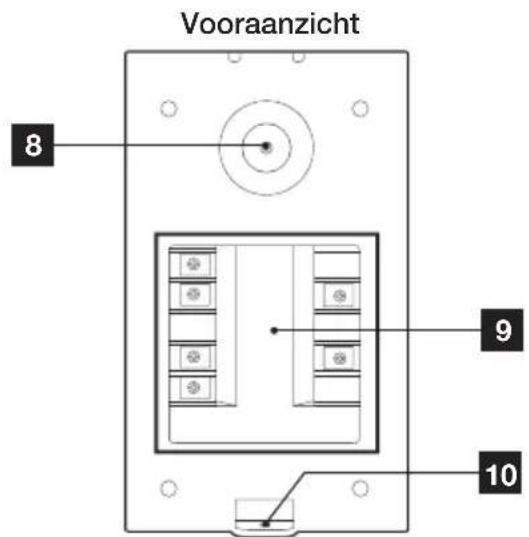

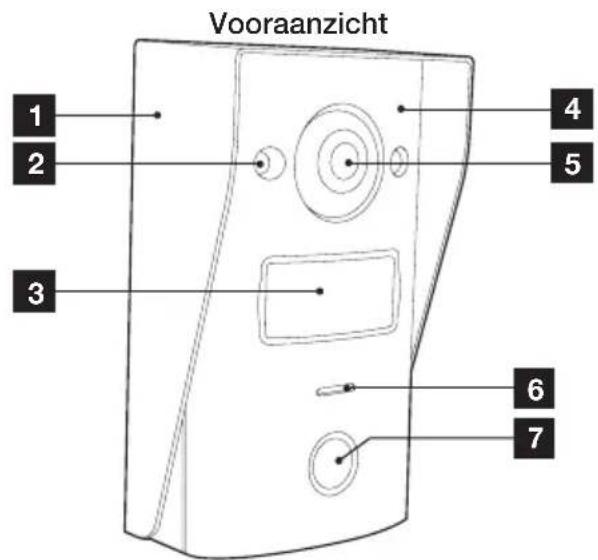

4 - STRAATUNIT
| 5 | Verbindingslampje straatunit:Rood = Omkering polariteitBlauw = Bekabeling OK |
| 6 | Verbindingslampje straatunit:Rood = straatunit niet aangesloten (draden zitten los of zijn kapot)*Blauw = verbinding OK* als het scherm gebruikt wordt als extra scherm op een bestaande installatie en er geen straatunit direct op dit extra scherm is aangesloten, is dit volledig normaal |

| 1 | Bevestigingsplaat tegen de muur van de straatunit |
| 2 | Infrarood ledlampje |
| 3 | Naamplaatje |
| 4 | Microfoon |
| 5 | Cameralens |

| 6 | Luidspreker |
| 7 | Oproepknop |
| 8 | Afstelschroef cameraoriëntatie |
| 9 | Verbindingszuil |
| 10 | Vergrendelen van de straatunit op de plaat van de bevestiging |
B - BESCHRIJVING VAN HET PRODUCT

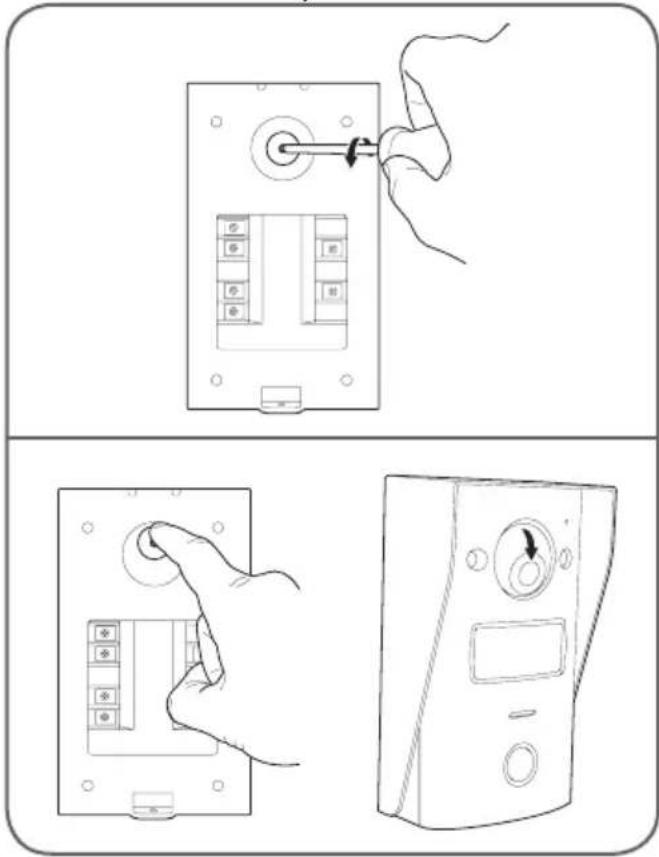

Oriëntatie camera
- Maak de schroef aan de achterkant van de straatunit een beetje los.

- Oriënteer de camera naar keuze en draai de schroef weer vast.
5 - VOEDINGSADApTER
De schermkit wordt geleverd met een 230Vac-12Vdc 1A voedingsadapter. De straatunit vereist geen externe voeding.
6 - BEVESTIGINGSpLAAT TEGEN DE mUUR VOOR DE STRAATUNIT
Er is een bevestigingsplaat voor aan de muur meegeleverd voor de straatunit, deze bevindt zich aan de achterkant van de straatunit en wordt met een schroef in de onderste stand gehouden.
C - INSTALLATIE

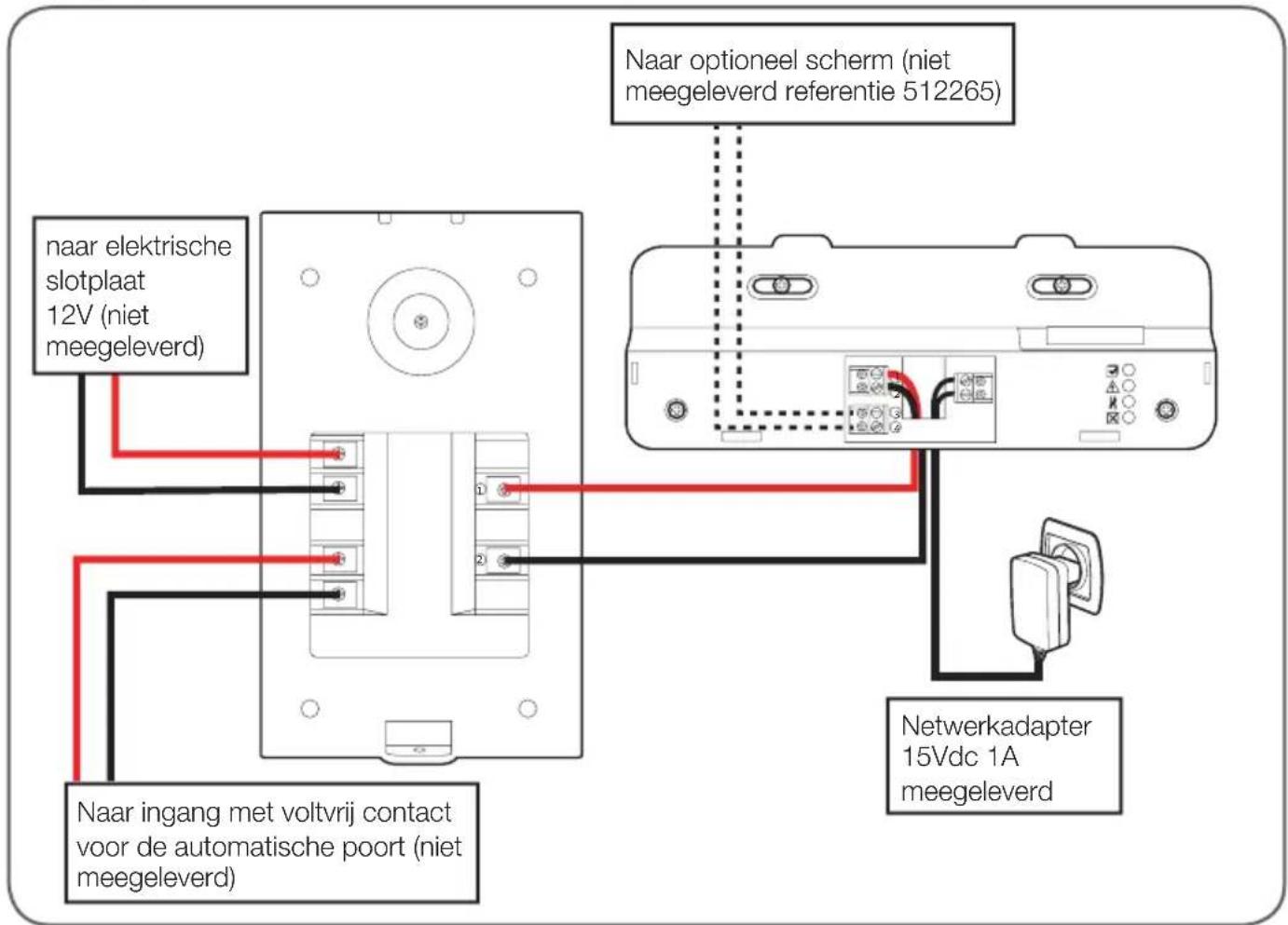

1 - AANSLUITING VAN DE STRAATUNIT EN HET SCHERM
Opmerkingen:
- De elektrische slotplaat moet een spanning hebben van 12Vdc en een intensiteit van maximaal 1A
- De uitgang van de motorisering van de poort moet aangesloten worden op een droog ingang contact (ingang voor sleutelcontact bijvoorbeeld).

De te gebruiken kabeldoorsnede is afhankelijk van de lengte:
| Aansluiting van de straatunit | |
| Lengte van de kabel Te gebruiken doorsnede | |
| Van 0 tot 25m | 6/10e telefoontype |
| Van 25 tot 50m | 0.75mm ^2 |
| Van 50 tot 100m | 1.5mm ^2 |
| Aansluiting van het voltvrij contact (automatische poort) op de straatunit | |
| Lengte van de kabel Te gebruiken doorsnede | |
| Van 0 tot 50m 0.75mm2 | |
Aansluiting van het voltvrij contact (elektrische slotplaat) op de straatunit
Lengte van de kabel Te gebruiken doorsnede
Van 0 tot 50m 0.75mm ^4

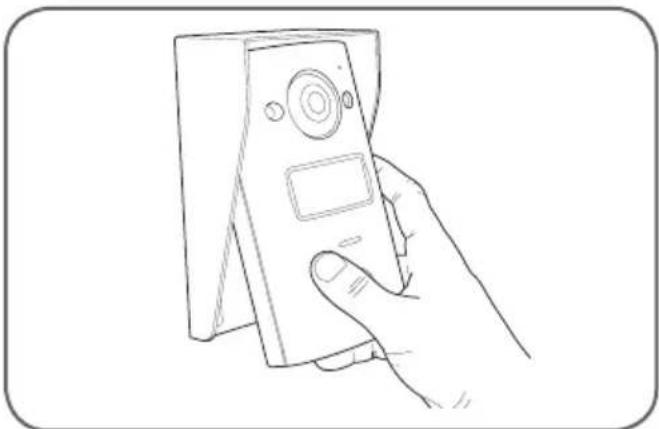

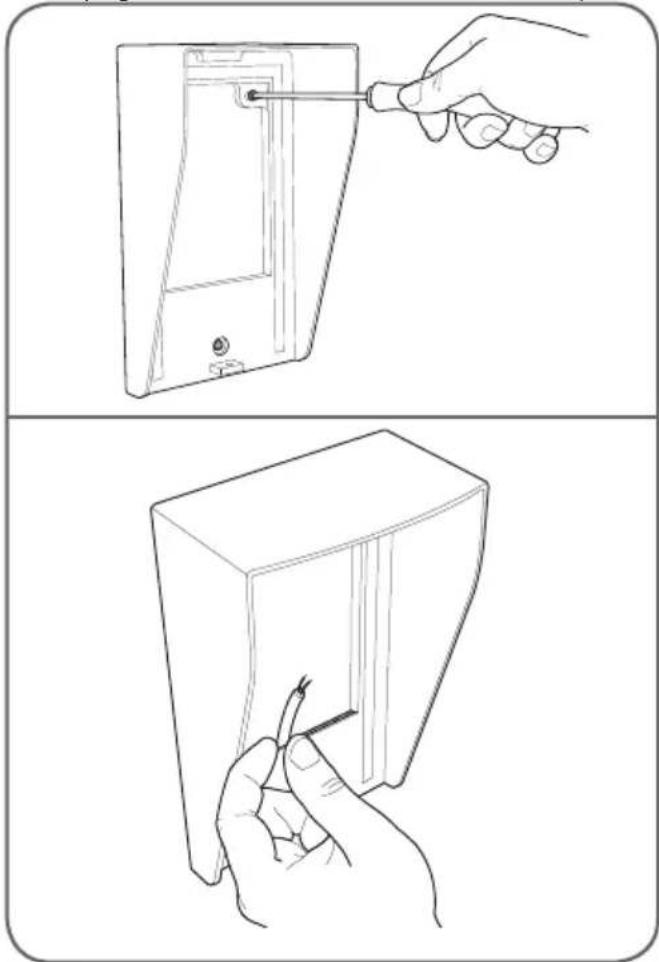

2 - INSTALLATIE VAN DE STRAATUNIT
- De straatunit is bedoeld voor installatie op een volledig vlak verticaal oppervlak..
- Verwijder de muurbevestigingsplaat van de achterkant van de straatunit.
- Maak de muurbevestigingsplaat op de bestemde plaats vast met behulp van geschikte schroeven en bouten, aangepast aan het materiaal (meegeleverde schroeven en bouten zijn geschikt voor muren, in vol materiaal).

- De gleuf aan de achterkant van de steun dient als kabelgeleider.

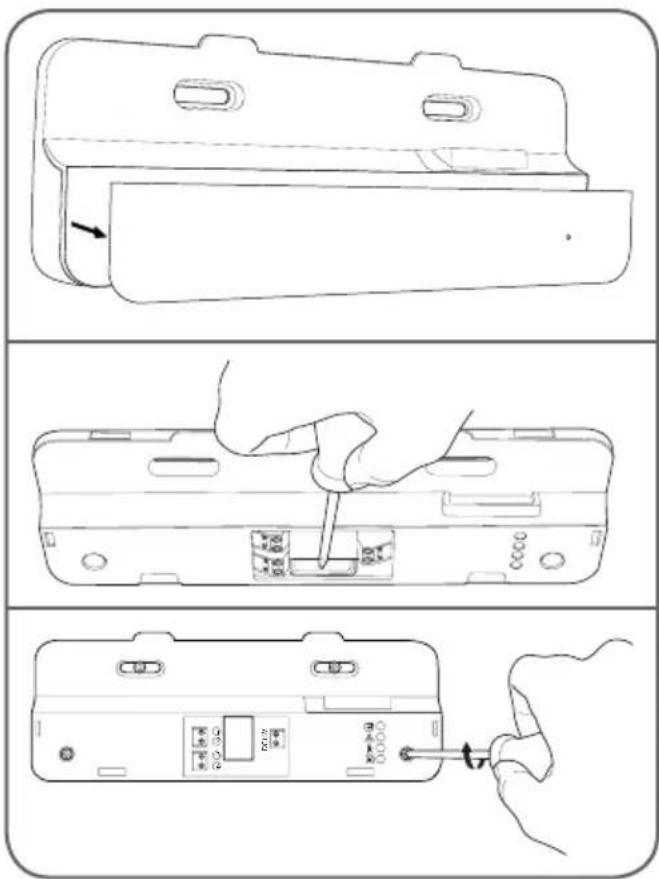

- Verwijder de kap
- Plaats de steun op de bestemde plaats bepaalde optimale positie voor het aansluiten van de kabels.
- Als de kabels niet uit de muur komen, breekt u de plastic onderkant weg.
- Maak de camera vast met behulp van geschikte schroeven en bouten, aangepast aan het materiaal (de meegeleverde schroeven en bouten zijn geschikt voor muren, in vo materiaal).
C - INSTALLATIE

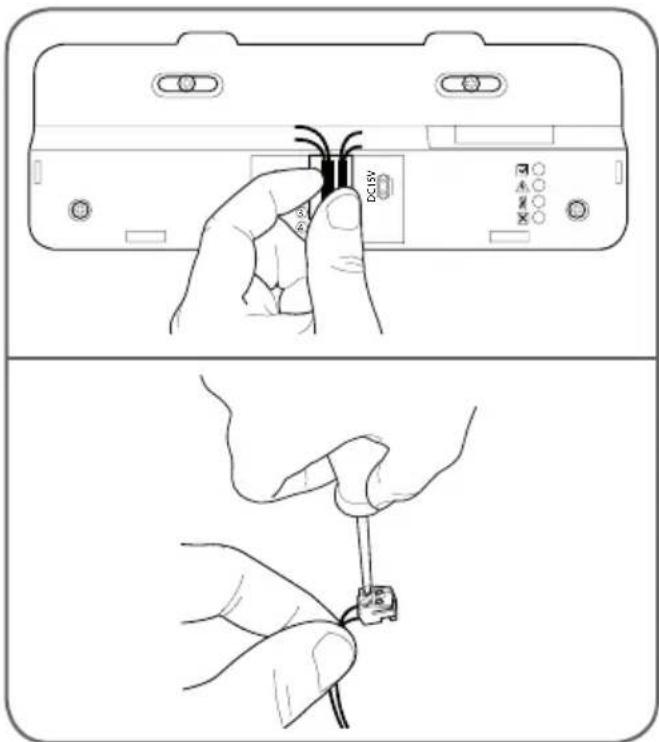

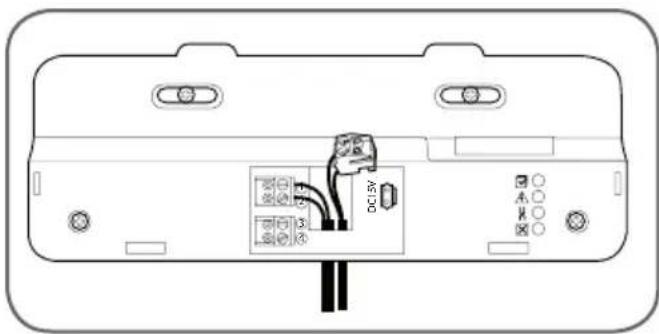

• Schuif de draden door de bestemde openingen.
- Sluit de verbindingszuilen aan volgens de verschillende kleuren.

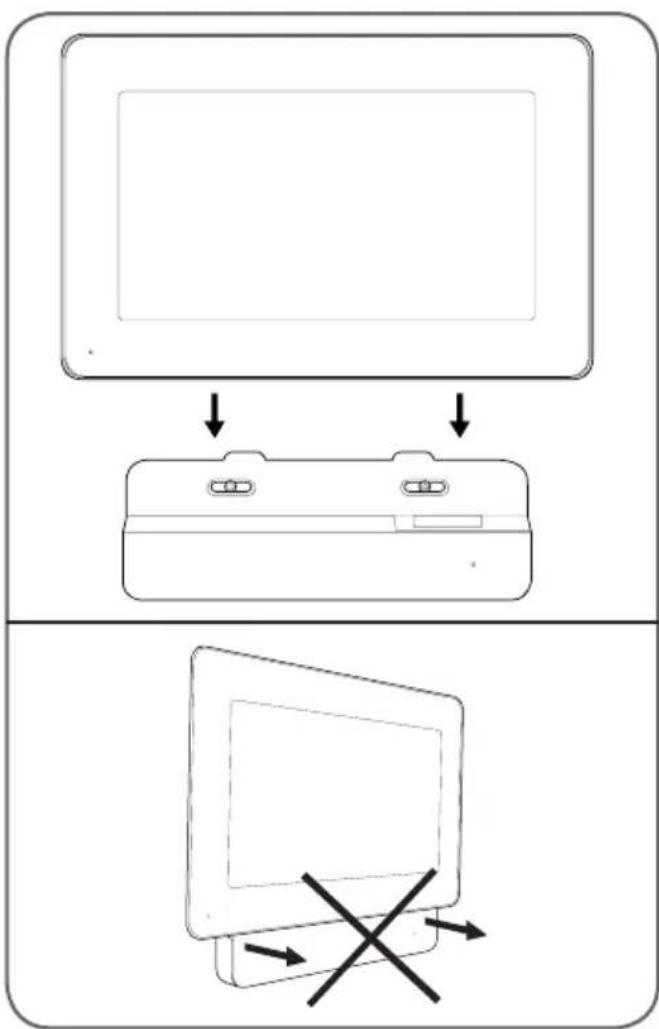

- Zodra alle aansluitingen gebeurd zijn, voor het plaatsen van het scherm, moeten alle lampjes van de intelligente steun blauw zijn:
| Aansluitingslampje extra schermRood = AansluitingsfoutBlauw = Verbinding OK of geen scherm aanwezig |
| Aansluitingslampje voeding:Rood = Voeding > 16VBlauw = Voeding < 16V OK |
| Verbindingslampje straatunit:Rood = Omkering polariteitBlauw = Bekabeling OK |
| Verbindingslampje straatunit:Rood = straatunit niet aangesloten (draden zitten los of zijn kapot)*Blauw = verbinding OK* als het scherm gebruikt wordt als extra scherm op een bestaande installatie en er geen straatunit direct op dit extra scherm is aangesloten, is dit volledig normaal |
- Als alle lampjes van de intelligente steun blauw zijn (behalve eventueel het lampje van de straatunit, zie hierboven), plaatst u het scherm in de houder. Controleer de installatie indien dit niet het geval is.
C - INSTALLATIE

Opmerking: De geleverde badges zijn vooraf vooraf gekoppeld in de fabriek en u hoeft de volgende procedure niet uit te voeren. Deze is nuttig in het geval u het apparaat opnieuw moet initialiseren ten gevolge van een verkeerde handeling of het verlies van een van de toegangsbadges.
5.1 - REGISTRATIE VAN DE CONFIGURATIEBADGES (ROOD)
- Met de geleverde configuratiebadges kunt toegangsbadges toevoegen of intrekken. De configuratiebadges kunnen de gecontroleerde toegang met de videoportier niet vergrendelen.
- Er kunnen slechts twee configuratiebadges worden gekoppeld aan het product. Als u probeert een derde badge te koppelen, wordt de eerste verwijderd.

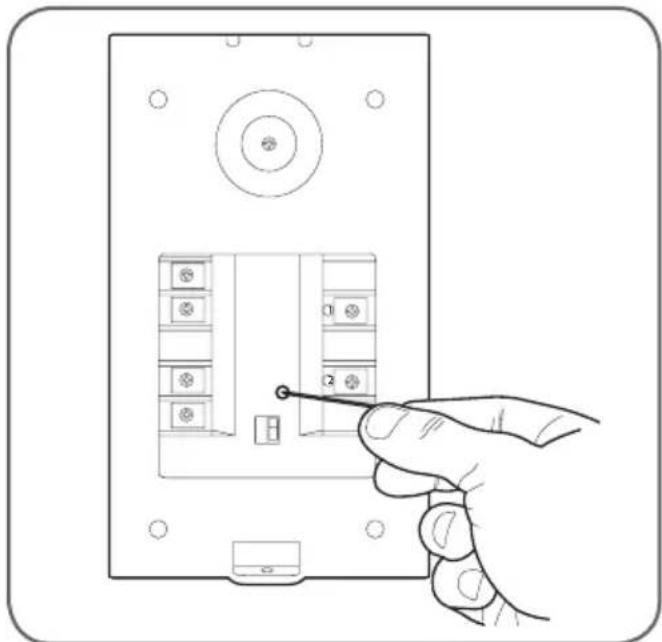

- Om een configuratiebadge te koppelen, drukt u op de koppelingsknop op de achterkant van de straatunit terwijl het scherm van de videoportier is uitgeschakeld. De portier zet zich gedurende 90 seconden in wachtstand voor het lezen van de badge.

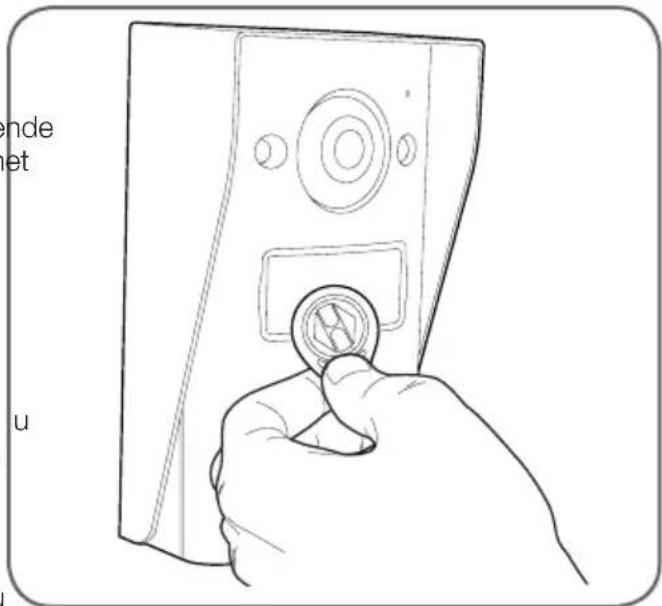

- Beweeg de rode badge voor het naamplaatje van de straatunit op een afstand van maximum 5 cm. Wanneer de badge is gelezen en geregistreerd door de straatunit, hoort u een korte pieptoon, gevolgd door twee korte pieptonen.

- Wacht 90 seconden of druk op de belknop om terug te keren naar de normale werking. - Herhaal indien nodig de volledige procedure voor de tweede badge.
C - INSTALLATIE
5.2 - REGISTRATIE VAN DE TOEGANGSBADGES (ZWART)
- Met de geleverde toegangsbadges kan de gecontroleerde toegang met de videoportier worden ontgrendeld. Om toegangsbadges te koppelen, houdt u een van de configuratiebadges voor het naamplaatje van de straatunit terwijl het scherm van de videoportier is uitgeschakeld. De straatunit laat drie opeenvolgende pieptonen horen.

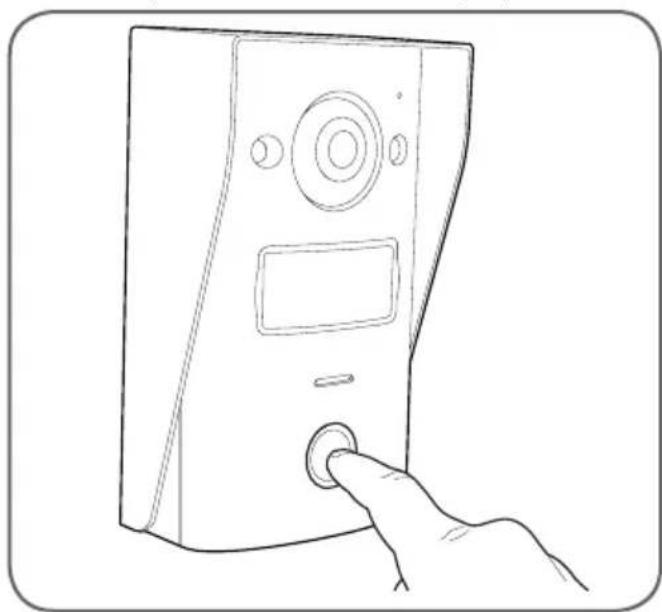

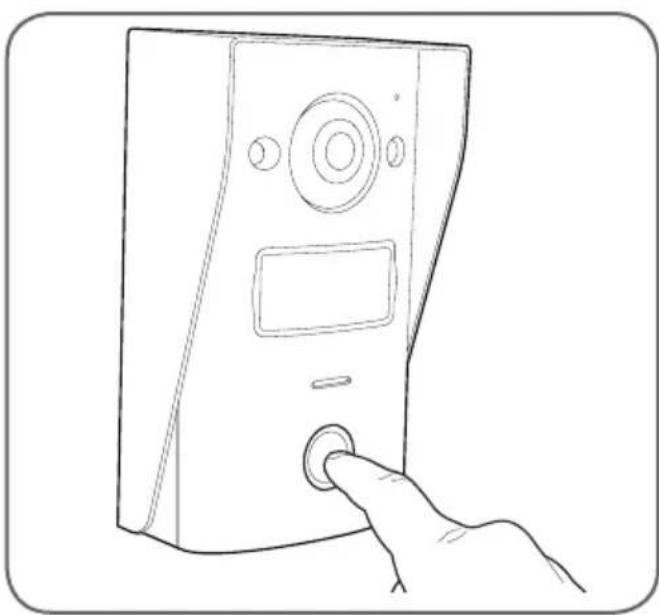

- In de 10 seconden die volgen, drukt belknop. De straatunit laat een pieptoon horen.

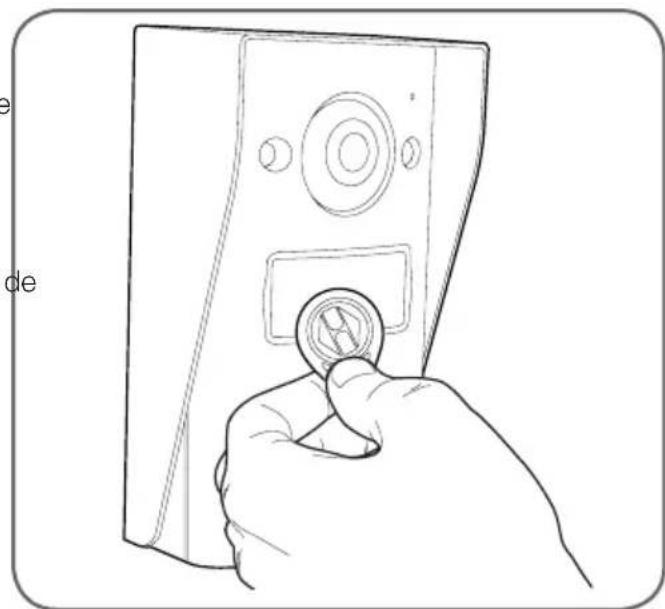

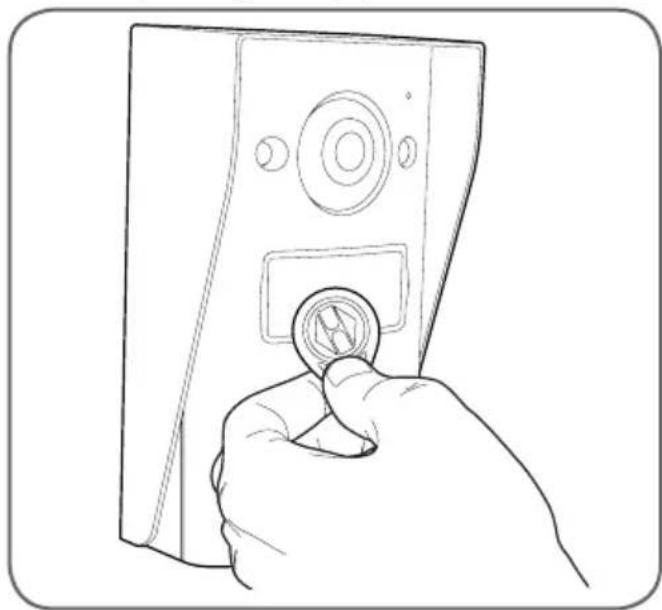

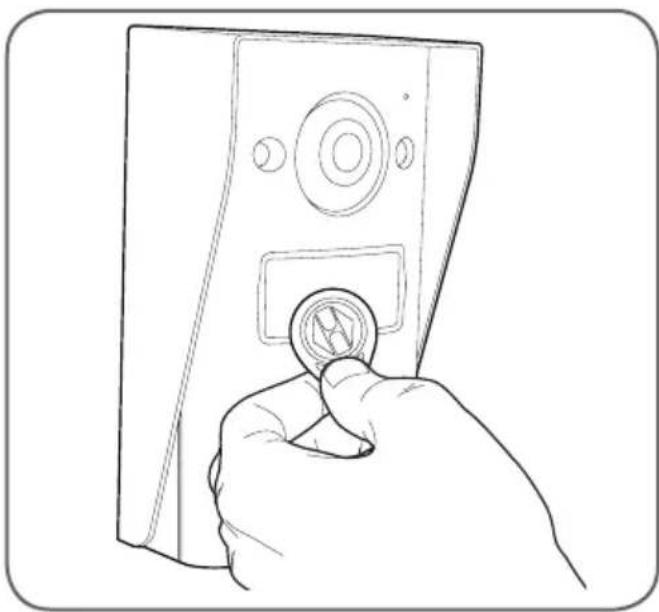

- Beweeg de te koppelen toegangsbadge voor het naamplaatje. De straatunit laat een pieptoon, gevolgd door twee korte pieptonen horen. De badge is gekoppeld.

- Indien nodig kunt u meerdere toegangsbadges voor het naamplaatje bewegen om ze te koppelen. De straatunit kan maximaal 50 toegangsbadges, referentie 512276, opnemen.

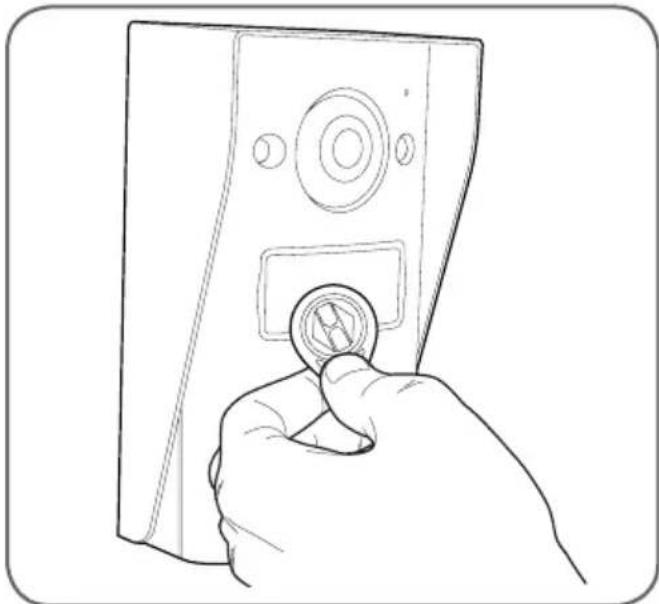

5.3 - EEN TOEGANGSBADGE VERWIJDEREN
- Om een toegangsbadge te verwijderen, houdt u een van de configuratiebadges voor het naamplaatje van de straatunit terwijl het scherm van de videoportier is uitgeschakeld. De p straatunit laat drie opeenvolgende pieptonen horen.

• In de 10 seconden die volgen, drukt u op belknop. De straatunit laat een pieptoon horen.
C - INSTALLATIE

- Beweeg de configuratiebadge opnieuw voor het naamplaatje. De straatunit laat vier opeenvolgende pieptonen horen.
- Beweeg de te verwijderen toegangsbadge voor het naamplaatje. De straatunit laat een korte pieptoon horen. De badge wordt verwijderd uit het geheugen en zal de automatische poort of de elektrische slotplaat, aangesloten op de straatunit, niet meer activeren.

- Indien nodig kunt u meerdere toegangsbadges voor het naamplaatje bewegen om ze te verwijderen.
5.4 - ALLE BEKENDE BADGES VERWIJDEREN
- Om alle toegangsbadges te verwijderen (bijvoorbeeld in geval van verlies of diefstal) houdt u, terwijl het scherm van de videoportier is uitgeschakeld, de belknop van de straatunit ingedrukt tot deze een pieptoon (ongeveer 3 s) weergeeft.
- Beweeg een van de configuratiebadges voor het naamplaatje van de straatunit. De straatunit laat drie opeenvolgende pieptonen horen.
- Houd de belknop opnieuw ingedrukt tot u een lange pieptoon hoort. Alles bekende toegangsbadges worden verwijderd uit het geheugen van de straatunit.

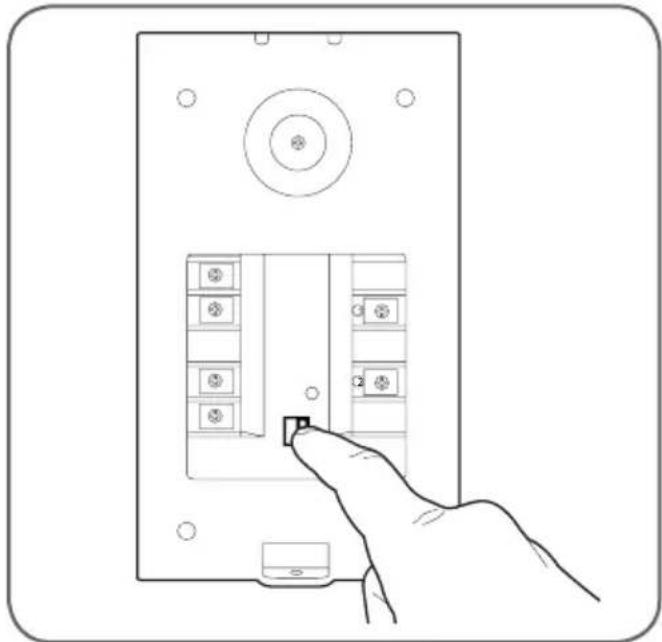

5.5 - SELECTIE VAN HET EFFECT VAN DE DOORGANG VAN EEN TOEGANGSBADGE
- Via de keuzeschakelaar op de achterkant van de straatunit kunt u kiezen of u bij doorgang van een toegangsbadge, de uitgang van de elektrische slotplaat of deze van de automatische poort moet worden geactiveerd.

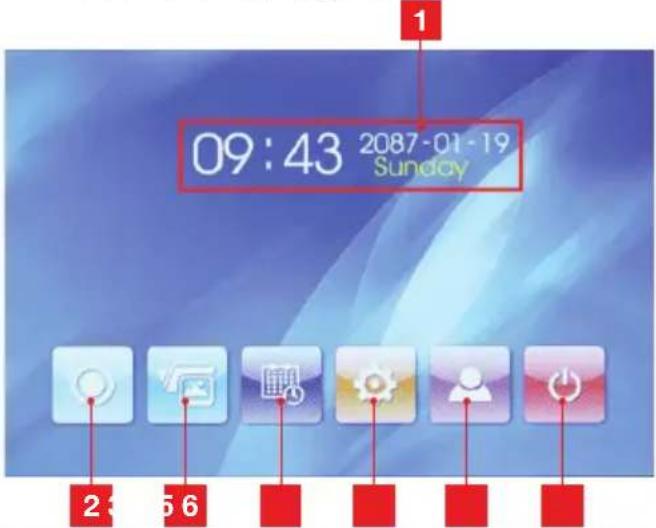

- Raak het monitorscherm aan om het hoofdmenu weer te geven:

| 1 | Huidige datum en tijd (gebruikt voor het dateren van de foto's die door de straatunit zijn gemaakt) |
| 2 | Pictogram intercom* |
| 3 | Toegangspictogram voor opgeslagen foto's. Het pictogram is geel gemarkeerd wanneer de opgeslagen foto's nog niet werden geraadpleegd |
| 4 | Het instellen van de datum en het uur |
| 5 | Instelling van het beeld en de beltoon |
| 6 | Weergave van het beeld van de straatunit |
| 7 | Terug naar stand-by |
*Extra scherm referentie 512265 vereist, niet meegeleverd.

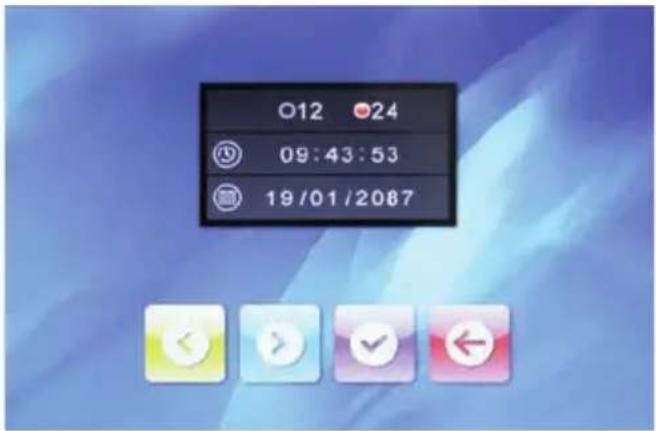

- Druk vanaf het hoofdscherm op het pictogram voor de datum- en tijdinstelling :

- Stel achtereenvolgens de notatie in voor de weergave van de tijd, het uur en de datum Druk hiervoor op het scherm op de waarde die moet worden gewijzigd en gebruik vervolgens de pictogrammen en om de waarde te markeren. Druk vervolgens op het pictogram om de wijzigingen op te slaan en druk vervolgens op het pictogram om terug te keren naar het hoofdscherm.

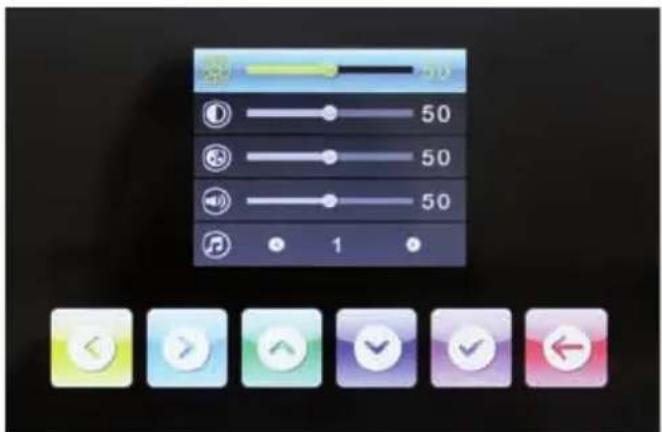

- Druk vanaf het hoofdscherm op het pictogram voor het instellen van het beeld en de beltoon :

- Stel achtereenvolgens de helderheid van het scherm, het contrast, de kleur, het geluidsvolume van de bel en de beltoon in door het selecteren van de pictogrammen en. Gebruik vervolgens de pictogrammen en om de gemarkeerde waarde te wijzigen. Druk vervolgens op het pictogram om de wijzigingen op te slaan en druk vervolgens op het pictogram om terug te keren naar het hoofdscherm.
E - GEBRUIK
1 - C0mmUNICATIE

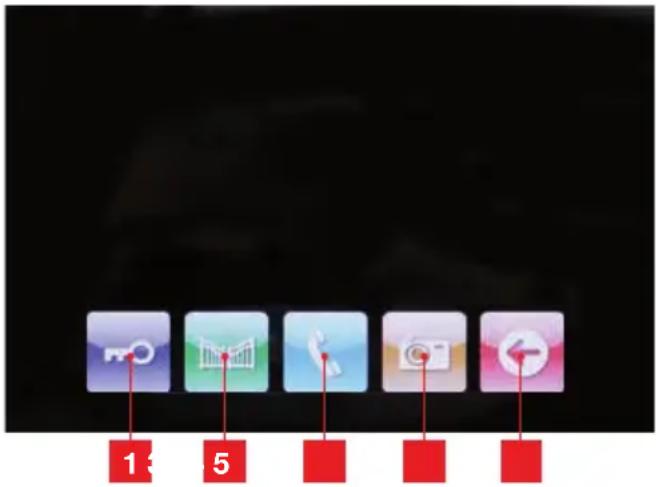

Wanneer een bezoeker op de belknop drukt, wordt de bel van de monitor geactiveerd. De belknop van de straatunit activeert de opname van een foto en verlicht het scherm:

| 1 | Activering van het openen van een elektrische slotplaat, aangesloten op de straatunit |
| 2 | Activering van het openen van een automatische poort, aangesloten op de straatunit |
| 3 | Aannemen van communicatie om uw bezoeker te beantwoorden of er een gesprek mee te voeren |
| 4 | Een extra foto maken en opslaan in het geheugen van de portier (er wordt ook een foto gemaakt zodra op de straatunit op de belknop wordt gedrukt.) |
| 5 | Einde van de conversatie |
2 - GEBRUIK VAN DE FUNCTIE BEELDGEHEUGEN
ledere druk op de oproepknop van de straatunit activeert het nemen van een foto door de straatunit. De foto's bevatten een opnamedatum en -tijd. Z kunt u weten wie zich tijdens uw aanwezigheid heeft aangeboden;
Klik vanaf het hoofdscherm op het pictogram

om toegang te krijgen tot de gemaakte foto's (het pictogram knippert geel wanneer de gemaakte foto's nog niet werden geraadpleegd):

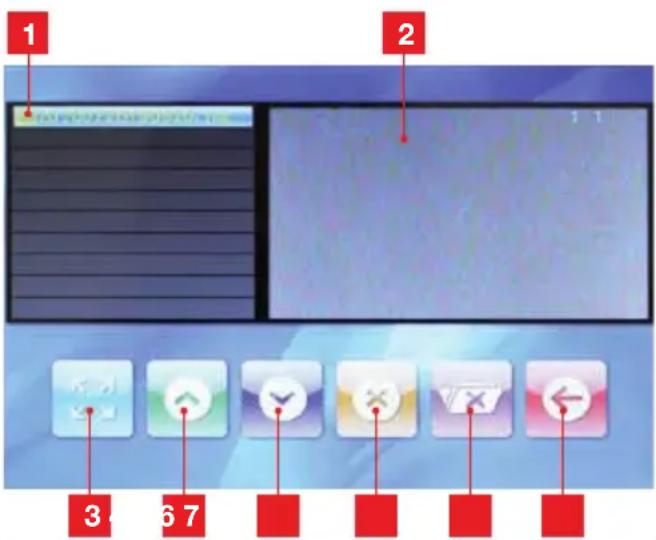

| 1 | Lijst van de foto's in het geheugen. Elke foto krijgt een naam die als volgt wordt samengesteld: Jaar – maand – dag – uur – minuten – seconden |
| 2 | Voorbeeld van de foto |
| 3 | Weergave op volledig scherm van de momenteel geselecteerde foto |
| 4 | Vorige foto |
| 5 | Volgende foto |
| 6 | Verwijderen van momenteel geselecteerde foto OPGELET: de bewerking is onomkeerbaar |
| 7 | Verwijderen van alle foto's in het geheugen OPGELET: de bewerking is onomkeerbaar |
| 8 | Terug naar hoofdmenu |

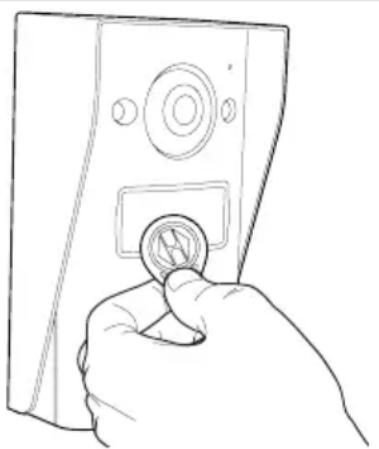

3 - ONTGRENDELING VAN DE TOEGANG mET BEHULp VAN EEN TOEGANGSBADGE
De doorgang van een van de toegangsbadges voor het naambordje van de straatunit activeert het openen van de poort of de aangesloten elektrische slotplaat.
Zo

| Problemen Mogelijke oorzaken Oplossingen | ||
| De intelligente steun geeft een fout aan (rood lampje) als het scherm aanstaat. | Dit is normaal. | De diagnose van de intelligente steun is alleen geldig als het scherm niet is aangesloten. |
| Het scherm gaat nooit aan. | De adapter is niet aangesloten op het elektriciteitsnetwerk/het scherm is niet correct in de intelligente steun geplaatst. | Controleer of alle kabels correct zijn aangesloten. |
| Geen beeld op het scherm (blauw of wit scherm). | De straatunit en de intelligente steun zijn niet correct aangesloten. | Verwijder het scherm van de intelligente steun en raadpleeg de diagnose.Controleer de aansluitingen. |
| De conductorensectie die gebruikt wordt, is niet geschikt voor de afstand tussen het scherm en de straatunit | Controleer de kabelsectie afhankelijk van de afstand met deze gebruikshandleiding. | |
| Het beeld is onduidelijk. | De conductorensectie die gebruikt wordt, is niet geschikt voor de afstand tussen het scherm en de straatunit. | Controleer de kabelsectie afhankelijk van de afstand met deze gebruikshandleiding. |
| De kabels die de straatunit met het scherm verbinden lopen vlak langs de netwerkvoedingskabels van 230V. | Gebruik indien mogelijk een speciale kabelleiding tussen het scherm en de straatunit. | |
| Achtergrondlawaai als de audiocommunicatie geactiveerd is. | De conductorensectie die gebruikt wordt, is niet geschikt voor de afstand tussen het scherm en de straatunit. | Controleer de kabelsectie afhankelijk van de afstand met deze gebruikshandleiding. |
| De kabels die de straatunit met het scherm verbinden lopen vlak langs de netwerkvoedingskabels van 230V. | Gebruik in dien mogelijk een speciale kabelleiding tussen het scherm en de straatunit. | |
| De slotplaatopdracht opent nooit de deur. | De gekozen conductorensectie is niet geschikt. | Controleer de kabelsectie met deze gebruikshandleiding. |
| De straatunit en de slotplaat zijn niet correct aangesloten. | Controleer de aansluitingen tussen de straatunit en de elektrische slotplaat. | |
| De elektrische slotplaat modus is niet geschikt. | Controleer de compatibiliteit van de slotplaat met de specificaties van deze gebruikshandleiding. | |
| De poortopdracht schakelt nooit de motorisering in. | De gekozen conductorensectie is niet geschikt. | Controleer de kabelsectie met deze gebruikshandleiding. |
| De straatunit en de motorisering zijn niet correct aangesloten. | Controleer de aansluitingen en de ingang die gebruikt moeten worden voor de motorisering van de poort met de gebruikshandleiding van de poort. | |
| Bij communicatie met een bezoeker is het geluid van het scherm zwak of vervormd. | De microfoon van de straatunit is verstopt. | Controleer of de microfoon van de straatunit schoon is (vuil, insecten, ...) |
| Scherm | ||
| Deurbellen | Aantal 10 beltonen naar | keuze |
| Scherm | Afmeting Diagonaal 7" (17,78cm), 16/9 | |
| Resolutie 800x480 | ||
| Beeldgeheugencapaciteit | 100 foto's | |
| Voedingsspanning | 15Vdc 1A via de intelligente steun | |
| Verbruik | 45 tot 580mA | |
| Temperatuur en vochtigheidsgraad voor gebruik | -10°C tot 50°C, 85%RH maximum | |
| Intelligente steun | |
| Voedingsspanning | 15Vdc 1A |
| Temperatuur en vochtigheidsgraad voor gebruik | -10°C tot 50°C, 85%RH maximum |
| Straatunit | |
| Sensortype | 1⁄4” CMOS |
| Gezichtshoek | 70°, aanpasbare oriëntatie |
| Minimale lichtsterkte | 0 lux |
| Bereik nachtzicht | 0.5 tot 1m |
| Temperatuur en vochtigheidsgraad voor gebruik | -10°C tot 50°C, 85%RH maximum |
- Dit product valt 3 jaar onder garantie, onderdelen en werkuren, vanaf de aankoopdatum. U moet het aankoopbewijs gedurende de hele garantieperiode bewaren.
- De garantie is niet van toepassing op schade veroorzaakt door nalatigheid, schokken en ongevallen.
- De productonderdelen mogen niet geopend of gerepareerd worden door personen die geen deel uitmaken van het bedrijf AVIDSEN.
- Elke interventie aan het apparaat annuleert de garantie.
3 - HULP EN TIPS
4 - RETOUR PRODUCT - DIENST NA VERKOOP
Ondanks de zorg die besteed werd aan het ontwerp en de productie van uw product, kan het gebeuren dat u het product moet terugsturen naar de dienst na verkoop. U kunt de vooruitgang van de interventies volgen op onze website: http://sav.avidsen.com
Avidsen verbindt zich ertoe, gedurende de contractuele garantieperiode, over een voorraad reserveonderdelen voor dit product te beschikken.
5 - CE CONFORMITEITSVERKLARING
RED-richtlijn
- Ondanks de zorg die wij besteed hebben AVIDSEN verklaart dat de uitrusting hieronder aan het ontwerp van onze producten en vermeldt: Videoportier smartbracket slim 7" schrijven van deze handleiding, en u ervaareferentie 512262
toch nog problemen tijdens de installatie uit een conform de richtlijn 2014/53/EU, deze uit een wordt de conformiteit werd geëvalueerd volgens de normen aan contact op te nemen met onze specialisten die van kracht zijn: die altijd met raad en daad klaarstaan. EN 60950-1 :2006+A11 :2009+A1 :2010+A12
- Bij werkingsproblemen tijdens de installatie :2011+A2 :2013 of na enkele dagen gebruik, moet u voorEN301489-1V1.9.2 installatie contact met ons opnemen zodat een van onze technici de oorzaak van het probleem kan zoeken aangezien dit vast en zeker uit een foute instelling of een niet conforme installatie Te Chambray les To
voortkomt. Als het probleem voortkomt van05/10/16
het product, krijgt u van de technicus een dossiernummer voor een retour naar de winkel.
Zonder dit dossiernummer heeft de winkel het recht de omwisseling van uw product te weigeren.
Te Chambray les Tours, Alexandre Chaverot,
president

Neem contact op met de technici van de dienst na verkoop op:
Helpline:
+352 26 30 23 53 04
Van maandag tot vrijdag van 9 tot 12 uur en van 13 tot 17 uur.
Bekijk het volledige Thomson-gamma op
THOMSON is een merk van TECHNICOLOR S.A. onder licentie gebruikt door:
Avidsen France S.A.S - 32, rue Augustin Fresnel
37170 Chambray les Tours - France
THOMSON
Security

Rood = AansluitingsfoutBlauw = Verbinding OK of geen scherm aanwezig
Rood = Voeding > 16VBlauw = Voeding < 16V OK
