GEBRUIKSAANWIJZING 512263 THOMSON

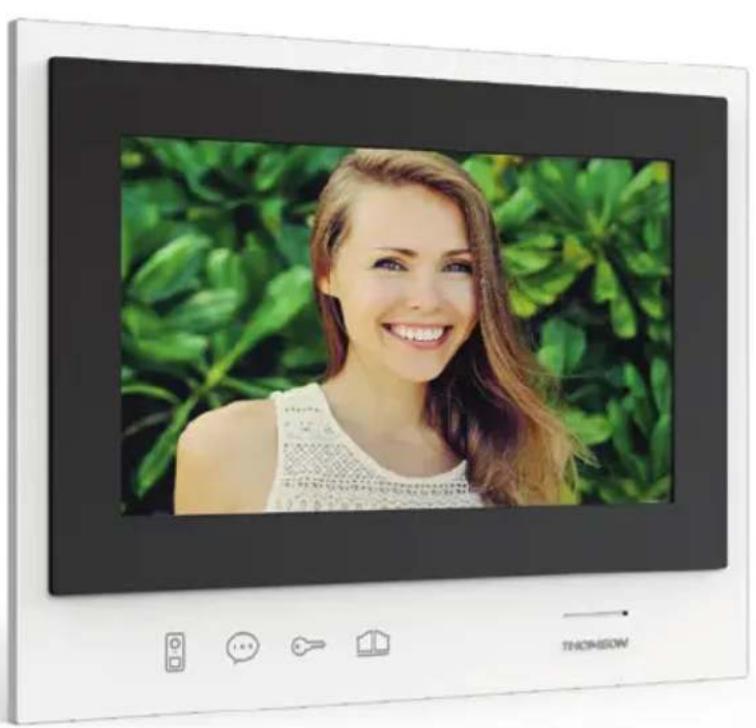

Intercom met kleuren video Smart Bracket II

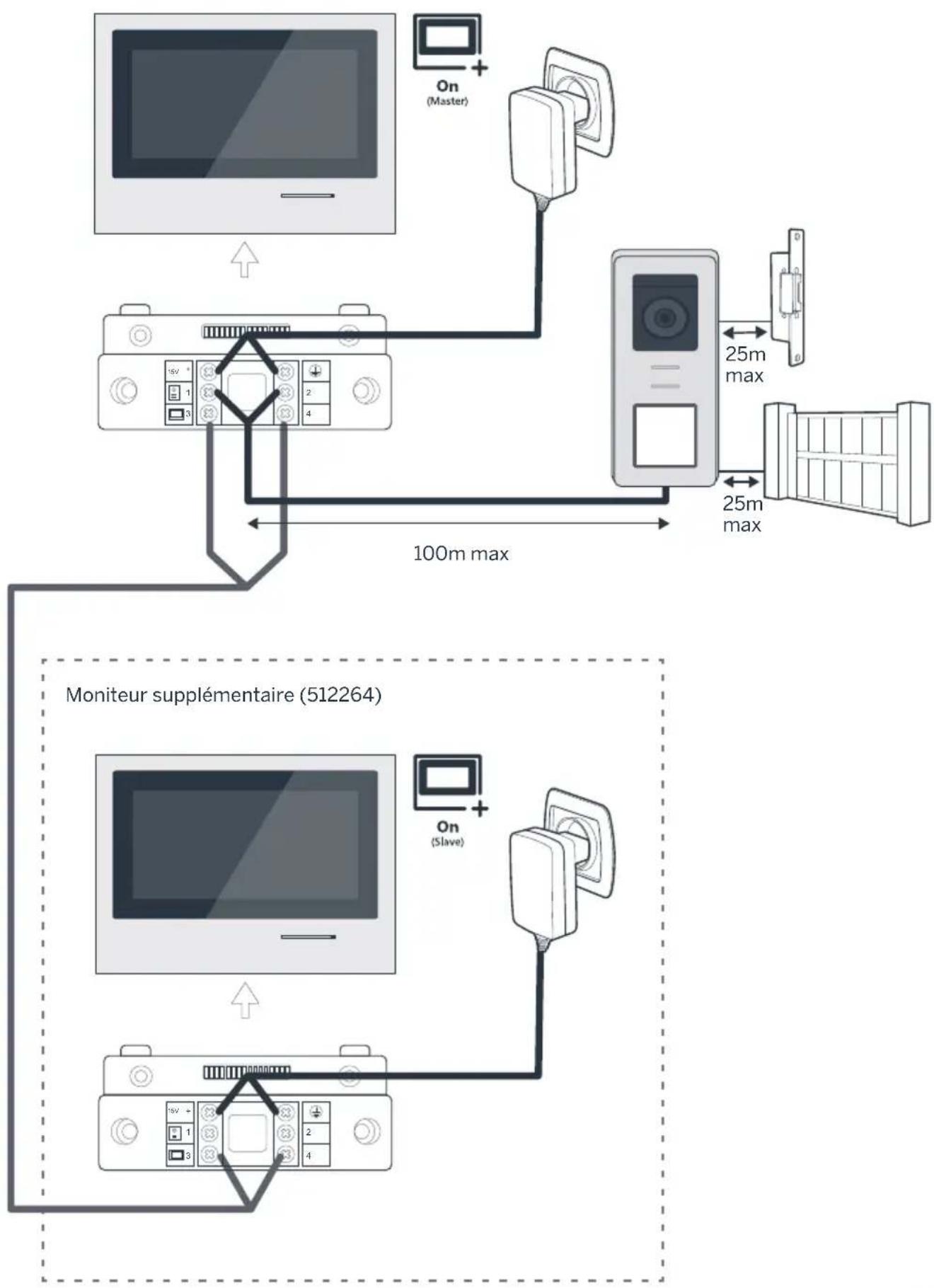

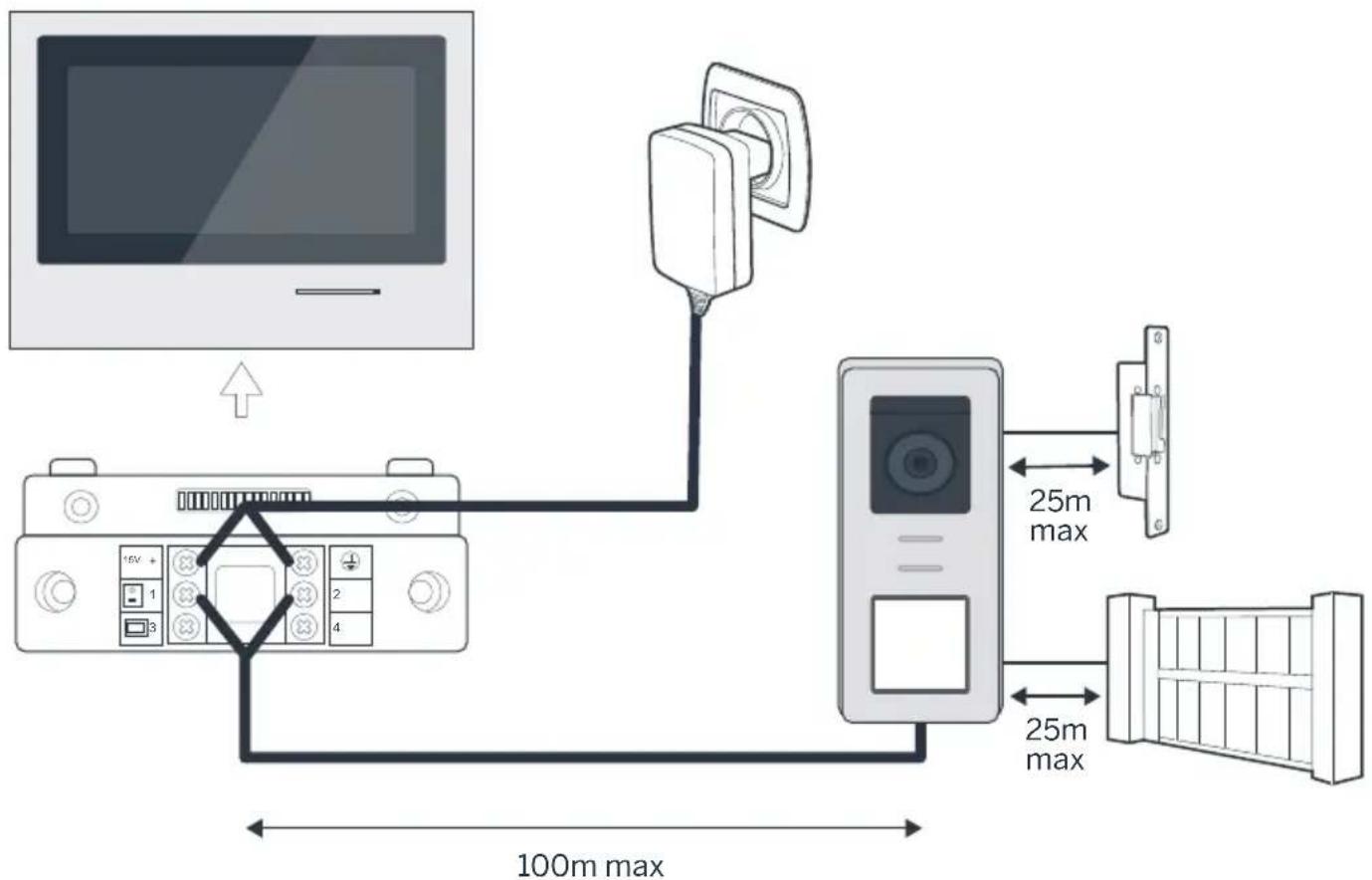

100m max 25m max 25m max Figuur 1 Aansluiting van de straatunit Aansluiting van het voltvrij contact (automatische poort) of elektrische slotplaat)op de straatunit Lengte van de kabel Lengte van de kabel Van 0 tot 25m Van 5 tot 50m Van 50 tot 100m Te gebruiken doorsnede Te gebruiken doorsnede 0.75mm

1.1 - Aansluiting van de videofoon (monitor, straatunit en camera) 10

1.2 - Aansluiting van een automatische poort 10

1.3 - Aansluiting van een slotplaat of een elektrisch slot 10

2 - INSTELLEN VAN DE STRAATUNIT 10

2.1 - Instellen van het volume van de straatunit 10

2.2 - Instellen van de RFID-functie 10

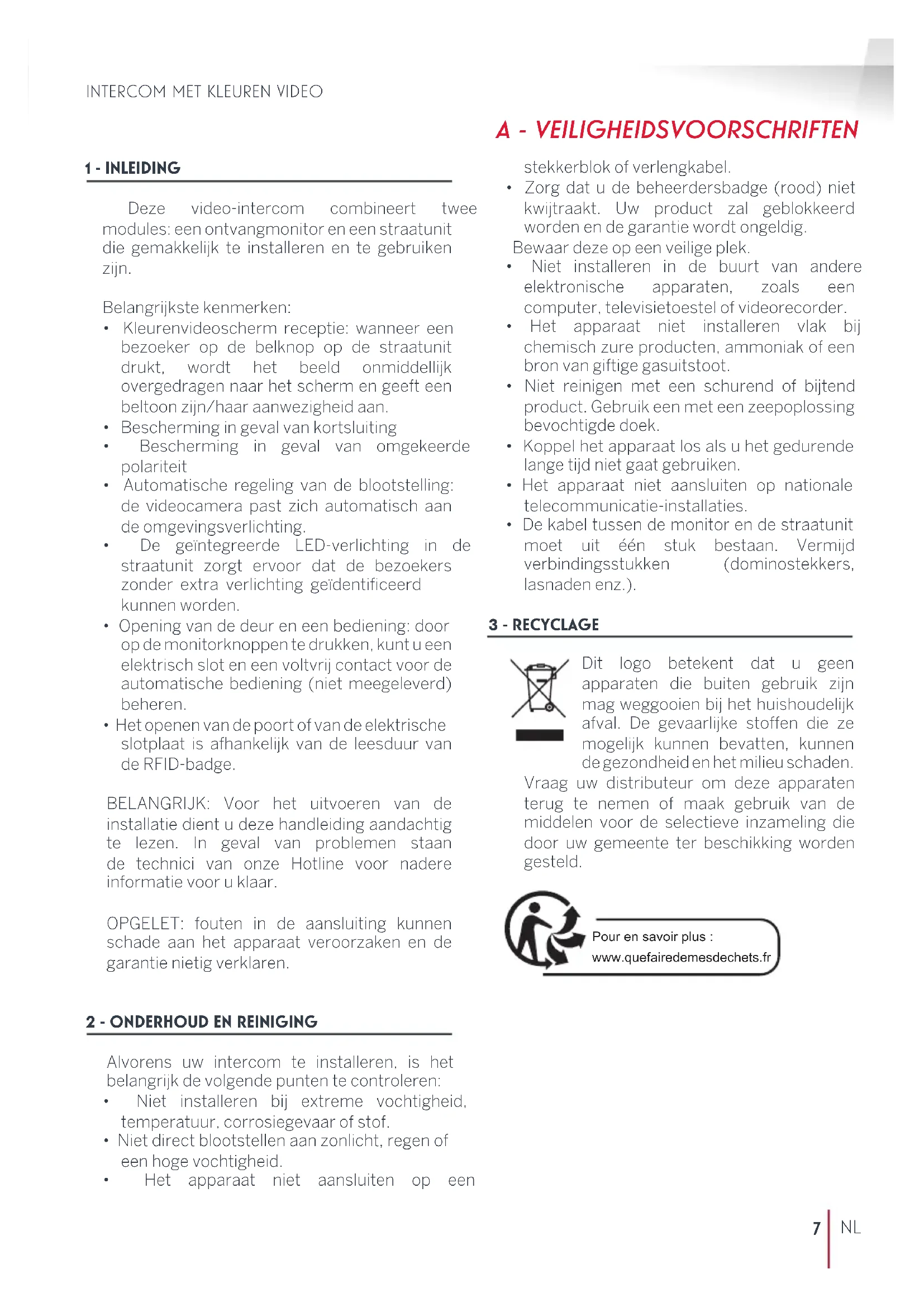

Deze video-intercom combineert twee modules: een ontvangmonitor en een straatunit die gemakkelijk te installeren en te gebruiken zijn. Belangrijkste kenmerken:

• Kleurenvideoscherm receptie: wanneer een bezoeker op de belknop op de straatunit drukt, wordt het beeld onmiddellijk overgedragen naar het scherm en geeft een beltoon zijn/haar aanwezigheid aan.

• Bescherming in geval van kortsluiting

• Bescherming in geval van omgekeerde polariteit

• Automatische regeling van de blootstelling: de videocamera past zich automatisch aan de omgevingsverlichting.

• De geïntegreerde LED-verlichting in de straatunit zorgt ervoor dat de bezoekers zonder extra verlichting geïdenticeerd kunnen worden.

• Opening van de deur en een bediening: door op de monitorknoppen te drukken, kunt u een elektrisch slot en een voltvrij contact voor de automatische bediening (niet meegeleverd) beheren.

• Het openen van de poort of van de elektrische slotplaat is afhankelijk van de leesduur van de RFID-badge. BELANGRIJK: Voor het uitvoeren van de installatie dient u deze handleiding aandachtig te lezen. In geval van problemen staan de technici van onze Hotline voor nadere informatie voor u klaar. OPGELET: fouten in de aansluiting kunnen schade aan het apparaat veroorzaken en de garantie nietig verklaren.

2 - ONDERHOUD EN REINIGING

Alvorens uw intercom te installeren, is het belangrijk de volgende punten te controleren:

• Niet installeren bij extreme vochtigheid, temperatuur, corrosiegevaar of stof.

• Niet direct blootstellen aan zonlicht, regen of een hoge vochtigheid.

• Het apparaat niet aansluiten op een stekkerblok of verlengkabel.

• Zorg dat u de beheerdersbadge (rood) niet kwijtraakt. Uw product zal geblokkeerd worden en de garantie wordt ongeldig. Bewaar deze op een veilige plek.

• Niet installeren in de buurt van andere elektronische apparaten, zoals een computer, televisietoestel of videorecorder.

• Het apparaat niet installeren vlak bij chemisch zure producten, ammoniak of een bron van giftige gasuitstoot.

• Niet reinigen met een schurend of bijtend product. Gebruik een met een zeepoplossing bevochtigde doek.

• Koppel het apparaat los als u het gedurende lange tijd niet gaat gebruiken.

• Het apparaat niet aansluiten op nationale telecommunicatie-installaties.

• De kabel tussen de monitor en de straatunit moet uit één stuk bestaan. Vermijd verbindingsstukken (dominostekkers, lasnaden enz.).

Dit logo betekent dat u geen apparaten die buiten gebruik zijn mag weggooien bij het huishoudelijk afval. De gevaarlijke stoffen die ze mogelijk kunnen bevatten, kunnen de gezondheid en het milieu schaden. Vraag uw distributeur om deze apparaten terug te nemen of maak gebruik van de middelen voor de selectieve inzameling die door uw gemeente ter beschikking worden gesteld. Pour en savoir plus : www.quefairedemesdechets.frINTERCOM MET KLEUREN VIDEO

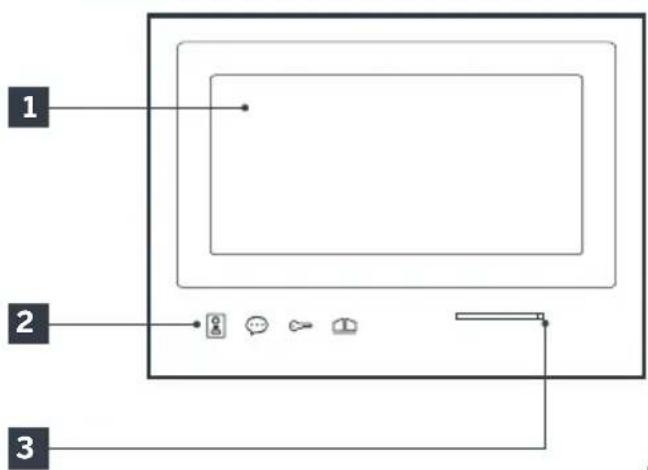

Deze videofoon is samengesteld uit een reactiepost voor binnen met touch-control en een straatunit met intercom en camera voor buiten, waarmee men de aanbellende bezoeker kan zien en waarmee men met de bezoeker kan communiceren. Het apparaat is eenvoudig te installeren, omdat er voor alle functies slechts 2 draden nodig zijn (beltonen, videobeelden, intercom en bediening van de slotplaat en het automatisme). Lees deze handleiding aandachtig door voor effectief gebruik.

4 Aansluitbare voeding 5 5 RFID-badges: 2 gebruikers (grijs), 1 beheerder (geel), 1 badge- (rood), 1 badge+(blauw) 1 Monitor 7" 2 “Smart” muursteun 3 Straatunit en bijbehorende beschermingsoverkapping

Rood: Aansluiting van de voeding

Groen: Aansluiting van de straatunit

Blauw: Aansluiting van de extra monitor

Rood = Aansluitingsfout Blauw = Verbinding OK of geen scherm aanwezig

Aansluitingslampje voeding

Rood = Aansluitingsfout Blauw = Voeding correct aangesloten

Rood = straatunit niet aangesloten (draden zitten los of zijn kapot)* Blauw = verbinding OK

• als het scherm gebruikt wordt als extra scherm op een bestaande installatie en er geen straatunit direct op dit extra scherm is aangesloten, is dit volledig normaal

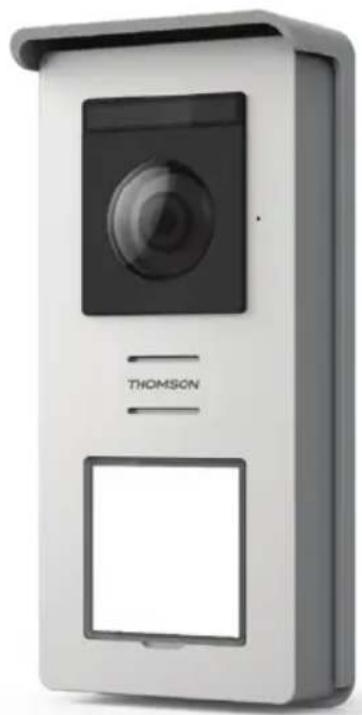

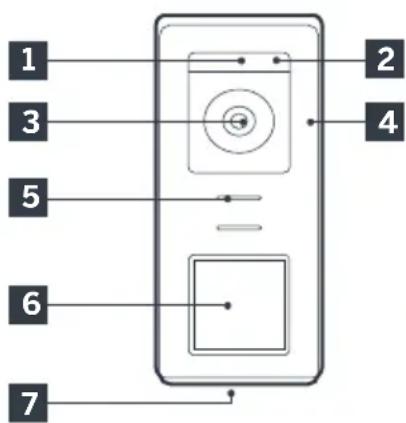

Belknop met achtergrondverlichting en leeszone van RFID-badges

Anti-inbraakbevestigingsschroef

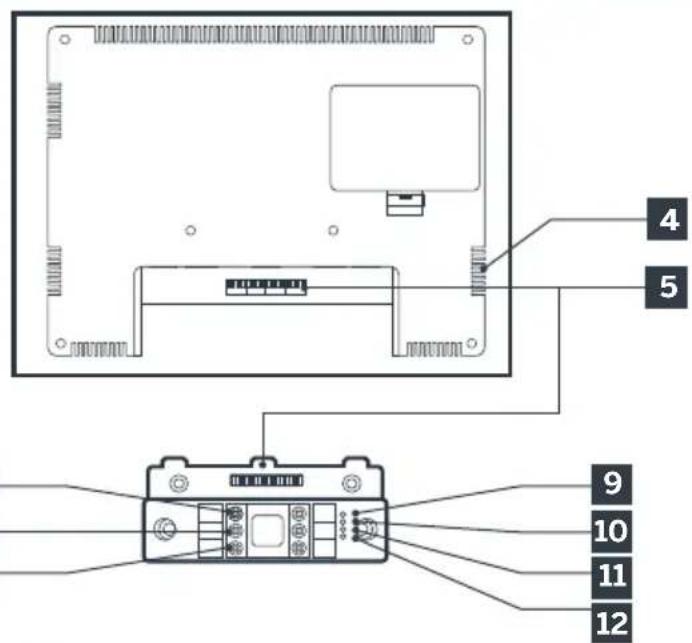

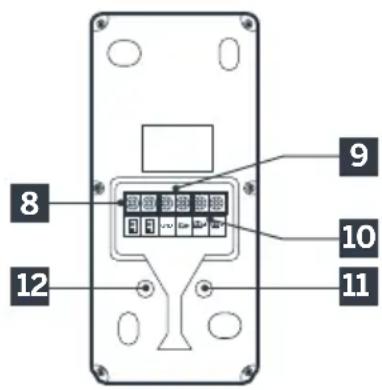

Aansluiting van de monitor

Aansluiting van de elektrische slotplaat

Aansluiting van voltvrij contact (poortmotorisering)

De monitor is voorzien voor bevestiging aan de muur. Een muursteun en schroefwerk zijn meegeleverd.

De kit wordt geleverd met een 230Vac 50 Hz/ 15Vdc 1A netwerkadapter voor de voeding van de monitor. Gebruik geen andere modellen voeding, deze kunnen het apparaat onherstelbaar beschadigen en de garantie annuleren. De kabel van de netwerkadapter niet doorsnijden of verlengen, omdat de garantie hierdoor geannuleerd kan worden. Het 15V-draad van de adapter wordt aangegeven door de aanwezigheid van een rode sticker +15V. De aardedraad van de adapter wordt aangegeven door de aanwezigheid van een zwarte GND-sticker. Opmerkingen:

• Als men op de belknop drukt, geeft de monitor binnen een geluid af en verschijnt het videobeeld.

• Om het naamkaartje te wijzigen, moet de plastic bescherming aan de voorzijde verwijderd worden door een kleine platte schroevendraaier te plaatsen in de daarvoor bestemde kleine inkeping. bob marley operat

Belangrijke adviezen en opmerkingen:

• Om volledig van uw straatunit gebruik te maken, raden wij u aan om deze vóór denitieve installatie, in te stellen (volume luidspreker). Om te controleren of de instellingen correct zijn uitgevoerd, kan het nodig zijn om uw apparaat eerst te proberen.

• Als u uw apparaat probeert vóór denitieve installatie, zorg er dan voor dat u dit niet doet met de straatunit en de monitor in dezelfde ruimte. In dat geval zendt de videofoon een schril geluid uit (Larsen effect).

• Stel de camera niet rechtstreeks in op de zon of op een reecterend oppervlak.

• Het wordt aanbevolen om de kabels in een beschermende koker te laten lopen om ze te beschermen tegen schokken en weersinvloeden.

Om het risico op interferentie en storing te voorkomen, moet u de kabel van uw video- intercom niet in dezelfde kabelkoker leggen als de stroomkabels (230V - 50Hz). Elke kabel die de straatunit met de monitor verbindt moet uit één stuk bestaan. Vermijd verbindingsstukken (dominostekkers, lasnaden enz.). Let op: De draden mogen in geen geval worden verdubbeld om de doorsnede te vergroten. 1.1. Aansluiting van de videofoon (monitor, straatunit en camera, zie g. 1 g. 2)

• De draden goed aansluiten waarbij één van de bekabelingsschema’s in acht wordt genomen afhankelijk van de conguratie.

• Zich goed baseren op de sticker die zich op de voorzijde van de “smart” steun en op de achterkant van de straatunit bevindt.

• Congureer, afhankelijk van de gekozen conguratie, uw monitor als opdrachtgever “Master” of als uitvoerder “Slave”. U kunt deze instelling uitvoeren vanuit het menu beheer van instellingen van uw monitor. 1.2. Aansluiting van een poortautomatisme

• De straatunit levert een "droog" contact (zonder stroom) om te worden aangesloten op de drukknop-besturing van het poortautomatisme.

• Deze direct aansluiten op de schootplaten die aangeduid staan op de beschrijving van de straatunit (hoofdstuk 4 - Straatunit) op de achterkant van de unit (geen enkele polariteit hoeft in acht te worden genomen).

• De openingsfunctie is alleen mogelijk als de desbetreffende video van de straatunit wordt weergegeven. 1.3. Aansluiting van een slotplaat of een elektrisch slot Belangrijk: De slotplaat of het elektrische slot dat u bedient, dient uitgerust te zijn met een mechanisch geheugen. De stroom van de slotplaat mag niet meer zijn dan 12V/1.1A.

• Deze direct aansluiten op de schootplaten die aangeduid staan op de beschrijving van de straatunit (hoofdstuk 4 - Straatunit) op de achterkant van de unit (geen enkele polariteit hoeft in acht te worden genomen).

• De openingsfunctie vanaf de monitor is alleen mogelijk als de desbetreffende video van de straatunit wordt weergegeven.

2.1. Instellen van het volume van de straatunit: Het instellen van het volume van de beltoon en van het gesprek is toegankelijk vanaf de instellingsinterface op het scherm van de deuropener met intercom. Meer details zijn beschikbaar in hoofdstuk D - Gebruik. 2.2. Instellen van de RFID-functie: De RFID-functie is een functie die het mogelijk maakt de openingen met badges te bedienen vanaf de straatunit, zelfs als het scherm uit staat.

2.2.1 Programmering (of resetten) van

beheerdersbadges: Tijdens de eerste aansluiting, is het absoluut noodzakelijk om de badges in de volgende volgorde in te stellen:

1. Druk op de resetknop op de achterkant van

2. Plaats de beheerdersbadge (geel) er voor, een

korte pieptoon bevestigt de programmering.

3. Plaats de badge + (blauw) er voor, een korte

pieptoon bevestigt de programmering.

4. Plaats de badge - (rood) er voor, een lange

pieptoon bevestigt de beëindiging van de programmering van de beheerdersbadges.

2.2.2 Een of meerdere gebruikersbadges

1. Plaats de badge + (blauw) er voor, 4 lange

pieptonen bevestigen het starten van de programmeringsmodus.

2. Plaats alle gebruikersbadges (grijs) die

geactiveerd moeten worden er voor, een korte pieptoon bevestigt de programmering van iedere getoonde badge.

3. Als alle badges geprogrammeerd zijn, 10

seconden wachten. Een lange pieptoon geeft aan dat het programmeringsproces beëindigd is.

2.2.3 Een of meerdere gebruikersbadges

1. Plaats de badge - (rood) er voor, 4 lange

pieptonen bevestigen het starten van de programmeringsmodus.

2. Plaats alle gebruikersbadges (grijs) die

gedeactiveerd moeten worden er voor, een korte pieptoon bevestigt de deprogrammering van iedere getoonde badge.

3. Als alle badges gedeprogrammeerd zijn, 10

seconden wachten. Een lange pieptoon geeft aan dat het programmeringsproces beëindigd is.

2.2.4 Alle gebruikersbadges verwijderen:

1. Plaats de beheerdersbadge (geel) er voor, 4

korte pieptonen bevestigen het starten van de programmeringsmodus.

2. Plaats 1 reeds toegevoegde gebruikersbadge

(grijs) er voor, een korte pieptoon geeft aan dat alle gebruikersbadges gedeprogrammeerd zijn.

2.2.5 Gebruik van badges:

Plaats, om uw elektrische slotplaat te openen, snel uw vooraf geprogrammeerde gebruikersbadge (grijs) voor de RFID-leeszone. Een korte pieptoon geeft aan dat de elektrische slotplaat opengaat. Plaats, om de geautomatiseerde poort te openen, de badge 3 seconden voor de RFID- leeszone. Twee korte pieptonen geven aan dat de poort opengaat.

2.2.6 Vervanging van een badge

De RFID-badges hebben geen voorgeprogrammeerde functie. Deze programmeringsstap is bepalend voor de badgefunctie. De kleur van de badge is enkel een middel om de functie ervan te herkennen. Als er een badge kwijt is, kan deze vervangen worden door elke willekeurige badge door de stap van de programmering opnieuw uit te voeren.

3 - INSTALLATIE VAN INTELLIGENTE STEUN

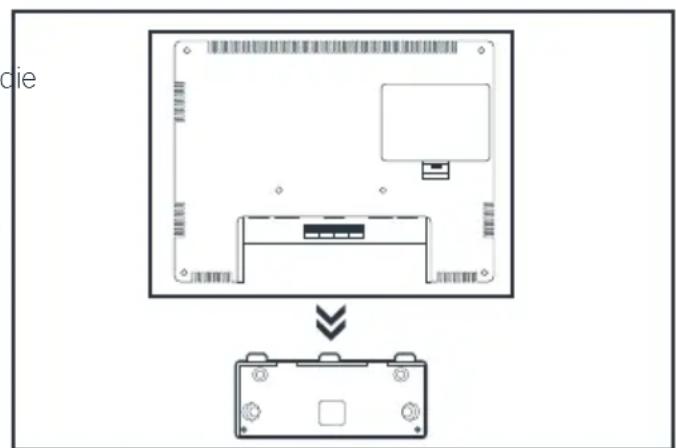

• De “smart” steun is magnetisch verbonden met de monitor en op de achterkant ervan bevestigd. Om er toegang tot te krijgen moet u de steun naar beneden laten glijden.

• Plaats de steun op de daarvoor bedoelde plaats en bepaal de optimale positie voor het aansluiten van de kabels.

• Als de kabels niet uit de muur komen, breekt u de plastic onderkant open.INTERCOM MET KLEUREN VIDEO

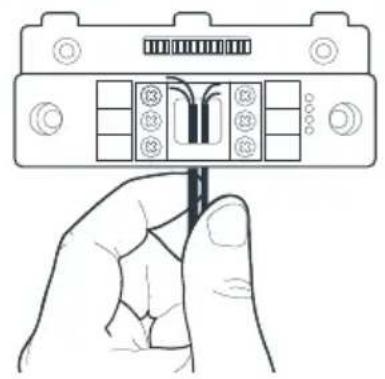

1. Schuif de draden door de daarvoor bedoelde

2. Maak de steun vast met behulp van geschikte

schroeven en bouten, aangepast aan het materiaal (de bijgeleverde schroeven en bouten zijn geschikt voor muren, in vol materiaal).

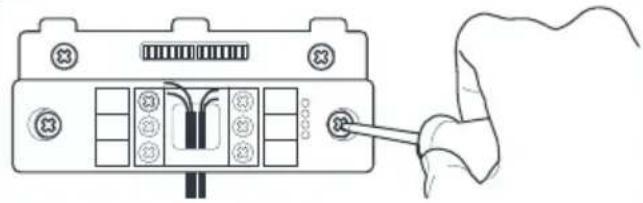

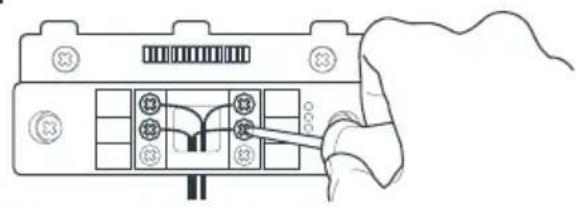

3. Sluit de verbindingszuilen aan waarbij de

verschillende kleuren correct in acht worden genomen.

4 - DIAGNOSE EN MONTAGE

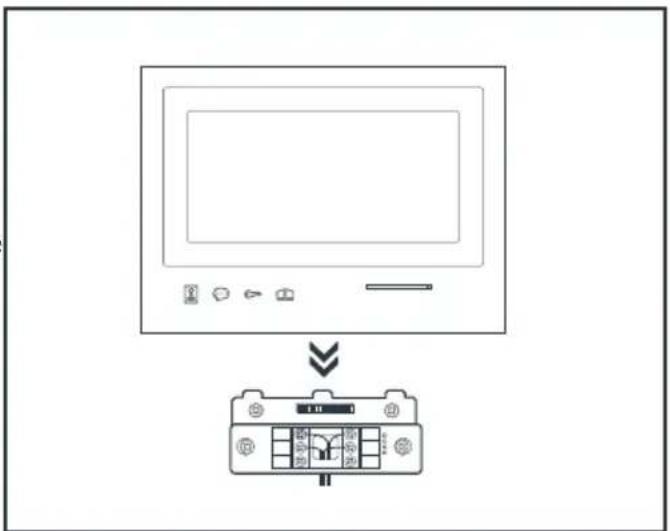

• Als de aansluitingen zijn uitgevoerd, controleert u vóór het plaatsen van de monitor de status van de verklikkerlampjes op de “smart” steun: Aansluitingslampje extra monitor : Rood = Aansluitingsfout Blauw = Verbinding OK of geen scherm aanwezig Aansluitingslampje voeding

Rood = Aansluitingsfout Blauw = Voeding correct aangesloten Verbindingslampje straatunit

Rood = straatunit niet aangesloten (draden zitten los of zijn kapot)* Blauw = verbinding OK

• als het scherm gebruikt wordt als extra scherm op een bestaande installatie en er geen straatunit direct op dit extra scherm is aangesloten, is dit volledig normaal

• Als alle lampjes van de “smart” steun blauw zijn (behalve eventueel het lampje van de straatunit, zie hierboven), plaatst u de monitor in de houder. Controleer de installatie indien dit niet het geval is. Let op: tijdens deze stap de voeding niet aansluiten op 230V AC.13

STRAATUNIT Let op: Het apparaat mag niet aangesloten worden op de voeding voordat de bekabeling beëindigd is. GND GND

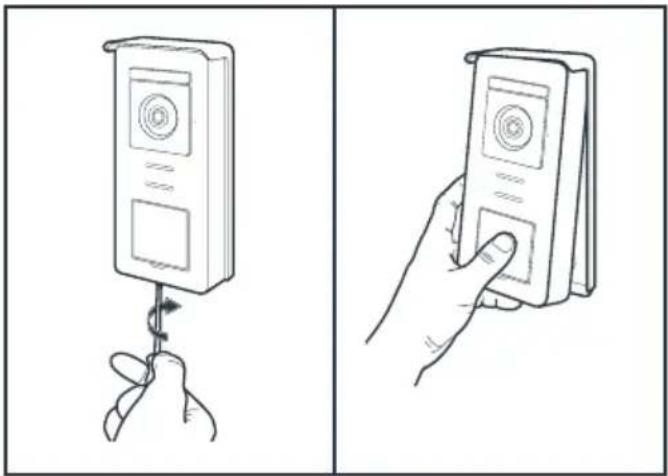

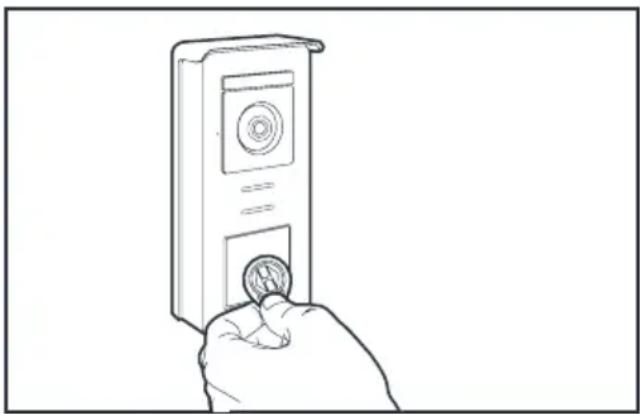

• Schroef de anti-inbraakbevestigingsschroef onder de straatunit los.

• Kantel de voorzijde van de straatunit naar voren. 1,60m GND GND GND

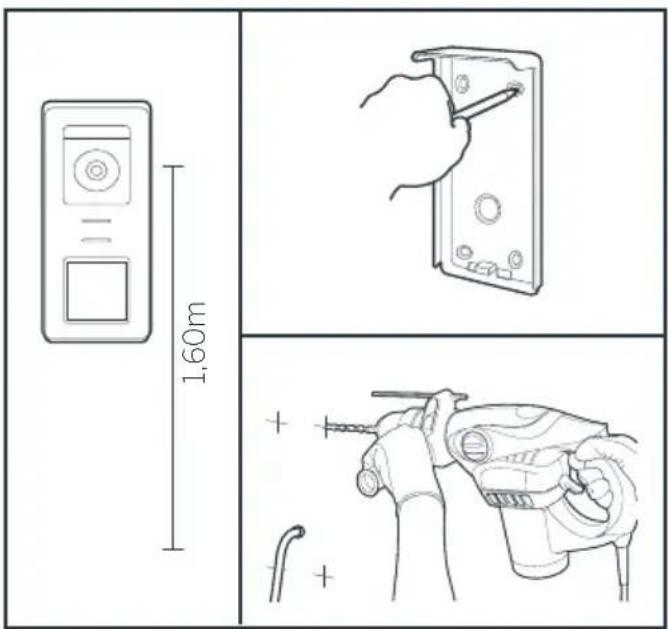

• De lens van de straatunit moet op een hoogte van ongeveer 1m60 van de grond geplaatst worden.

• Herkenningspunten plaatsen.

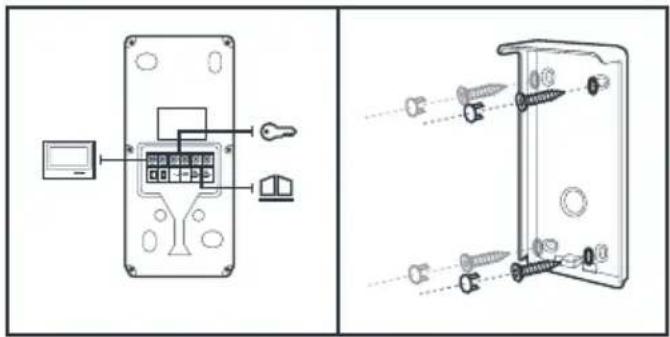

• Boren. Gebruik bouten die geschikt zijn voor het materiaal van de steun (de bijgeleverde schroeven zijn geschikt voor muren, in vol materiaal). GND GND

• De beide draden afkomstig van de monitor verbinden en, indien nodig, de elektrische slotplaat en de poort verbinden (zie sectie 1. Bekabeling).

• Controleren of de werking juist is (video- oproep...). GND

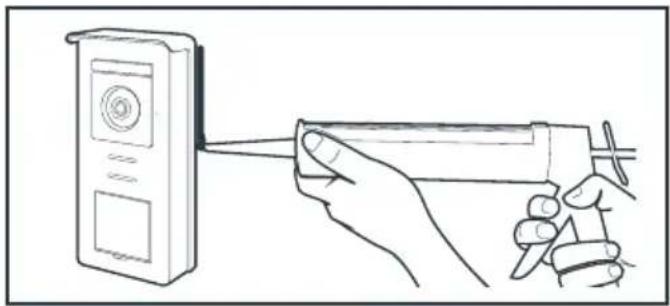

• Een siliconen* afdichting plaatsen tussen de beschermingsoverkapping en de muur om het stromen van regenwater te voorkomen. * Gebruik geen siliconen op basis van azijnzuur (azijngeur). Het wordt afgeraden om een siliconen afdichting te plaatsen onder de straatunit.INTERCOM MET KLEUREN VIDEO

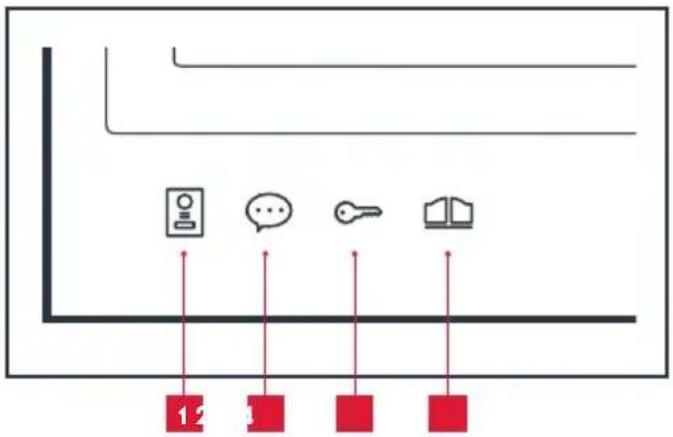

EN INSTELLINGEN - De Thomson Smart Bracket II wordt bediend met touch-control. - De functie van de knoppen varieert afhankelijk van het menu waarin u zich bevindt. De icoontjes linksonder in het scherm helpen u om het gebruik ervan te begrijpen. GND

Scherm uit: spy-modus: visualisering van de camera van de straatunit In de menu's: navigatiepijl

Scherm uit: toegang krijgen tot het hoofdmenu Tijdens een oproep: de oproep beantwoorden/de oproep beëindigen In de menu's: navigatiepijl

Scherm uit: toegang krijgen tot het hoofdmenu Tijdens een oproep: Elektrische slotplaat openen In de menu’s: OK/Selectie

Scherm uit: toegang krijgen tot het hoofdmenu Tijdens een oproep: Voltvrij contact openen (automatische poort) In de menu’s: Terug LET OP: in spy-modus is het geluid niet geactiveerd. U moet op de knop GND drukken om een gesprek te kunnen starten.

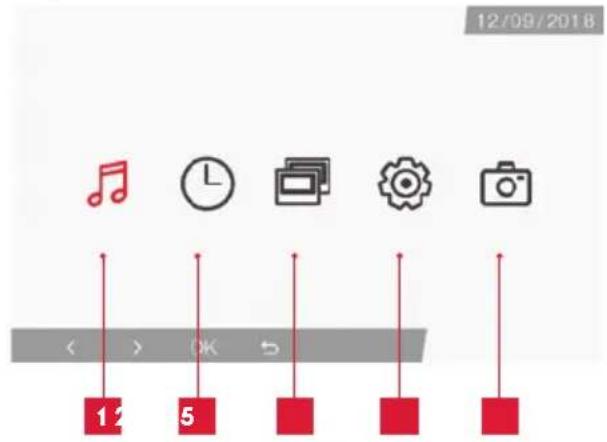

Selecteren van de beltoon en instellen van volumes

Instellen van de datum en tijd

Als een tweede monitor aangesloten is, selecteer dan dit icoontje en druk op OK om deze op te roepen

Instellen van uw videofoon Smart Bracket II

Beheer en visualisatie van genomen foto’s

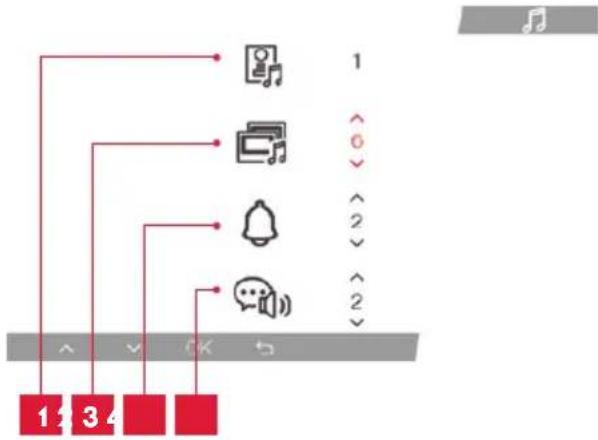

• Selectiescherm van de beltoon en het volume

Keuze van de beltoon (straatunit)

Instellen van het volume van de oproep (intercom)

Instellen van het volume van de beltoon

Volume van het stemgeluid (intercom)15

• Scherm voor het beheren van de datum en tijd

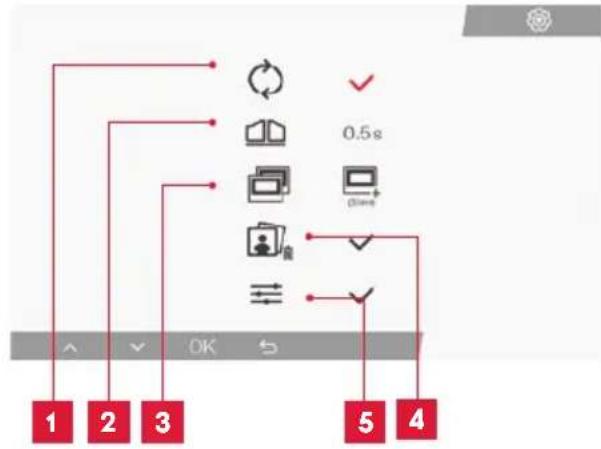

• Scherm voor het beheren van de instellingen

Activeringstijd van het voltvrije contact voor de motorisering

Monitorstatus (standaard “Master”), alleen de extra monitor kan ingesteld worden als “Slave”

Al uw foto’s verwijderen

Bijkomende instellingen zoals contrast, helderheid...

2. GEBRUIK VAN DE RFID-BADGES

De RFID-badges bieden de mogelijkheid om tegelijkertijd de elektrische slotplaat en de automatische poort te openen. De selectie hangt af van de aeesduur van de RFID-badge. Bij een korte leesduur wordt de elektrische slotplaat geopend. Bij een lange leesduur (3sec) wordt de automatische poort geopend.INTERCOM MET KLEUREN VIDEO

Als uw probleem hieronder niet vermeld staat, moet u contact opnemen met onze technische dienst. Problemen Mogelijke oorzaken Oplossingen De intelligente steun geeft een fout aan (rood lampje) als het scherm aanstaat. Dit is normaal. De diagnose van de intelligente steun is alleen geldig als het scherm niet is aangesloten. Het scherm gaat nooit aan. De adapter is niet aangesloten op het elektriciteitsnetwerk/ het scherm is niet correct in de intelligente steun geplaatst. Controleer of alle kabels correct zijn aangesloten. Geen beeld op het scherm (blauw of wit scherm). De straatunit en de intelligente steun zijn niet correct aangesloten. Verwijder het scherm van de intelligente steun en raadpleeg de diagnose. Controleer de aansluitingen. De conductorensectie die gebruikt wordt, is niet geschikt voor de afstand tussen het scherm en de straatunit Controleer de kabelsectie afhankelijk van de afstand met deze gebruikshandleiding. Het beeld is onduidelijk. De conductorensectie die gebruikt wordt, is niet geschikt voor de afstand tussen het scherm en de straatunit. Controleer de kabelsectie afhankelijk van de afstand met deze gebruikshandleiding. De kabels die de straatunit met het scherm verbinden lopen vlak langs de netwerkvoedingskabels van 230V. Gebruik indien mogelijk een speciale kabelleiding tussen het scherm en de straatunit. De lens van de straatunit is vies of heeft krassen Maak de lens van de straatunit schoon met een zachte doek. Achtergrondlawaai als de audiocommunicatie geactiveerd is. De conductorensectie die gebruikt wordt, is niet geschikt voor de afstand tussen het scherm en de straatunit. Controleer de kabelsectie afhankelijk van de afstand met deze gebruikshandleiding. De kabels die de straatunit met het scherm verbinden lopen vlak langs de netwerkvoedingskabels van 230V. Gebruik indien mogelijk een speciale kabelleiding tussen het scherm en de straatunit.17

De poortopdracht schakelt nooit de motorisering in. De gekozen conductorensectie is niet geschikt. Controleer de kabelsectie met deze gebruikshandleiding. De straatunit en de motorisering zijn niet correct aangesloten. Controleer de aansluitingen en de ingang die gebruikt moeten worden voor de motorisering van de poort met de gebruikshandleiding van de poort. De slotplaatopdracht opent nooit de deur. De gekozen conductorensectie is niet geschikt. Controleer de kabelsectie met deze gebruikshandleiding. De straatunit en de slotplaat zijn niet correct aangesloten. Controleer de aansluitingen tussen de straatunit en de elektrische slotplaat. De elektrische slotplaat modus is niet geschikt. Controleer de compatibiliteit van de slotplaat met de specicaties van deze gebruikshandleiding. Bij communicatie met een bezoeker is het geluid van het scherm zwak of vervormd. De microfoon van de straatunit is verstopt. Controleer of de microfoon van de straatunit schoon is (vuil, insecten, ...) Tijdens een oproep is er geen geluid hoorbaar of het apparaat werkt met tussenpozen De monitor(s) werkt(en) niet in de juiste modus “Master” of “Slave” Controleer of de monitor juist ingesteld is door naar het menu voor het beheren van de instellingen te gaanINTERCOM MET KLEUREN VIDEO

Monitor en “smart” steun Straatunit Deurbellen Aantal 6 beltonen naar keuze (85dB) Spanning stroomvoorziening 15V/1A Beeldgeheugencapaciteit 100 foto's Sensortype ¼’’ CMOS Kijkhoek 105° Verbruik 400mA Afmetingen 205(l)x157(h)x18(d) (mm) Afmetingen 164(h)x78(l)x39(d) (mm) Beschermingsgraad IP44 Temperatuur en vochtigheidsgraad voor gebruik -10°C tot 50°C, 85%RH maximum Temperatuur en vochtigheidsgraad voor gebruik -10°C tot 50°C, 85%RH maximum Scherm Afmeting Diagonaal 7" (17,78cm), 16/9 Resolutie 800 x 48019

• Dit product valt 3 jaar onder garantie, onderdelen en werkuren, vanaf de aankoopdatum. U moet het aankoopbewijs gedurende de hele garantieperiode bewaren.

• De garantie is niet van toepassing op schade veroorzaakt door nalatigheid, schokken en ongevallen.

• De productonderdelen mogen niet worden geopend of gerepareerd door personen die geen deel uitmaken van het bedrijf SmartHome France.

• Elke interventie aan het apparaat annuleert de garantie.

• Als u ondanks de zorg die wij besteed hebben aan het ontwerp van onze producten en het schrijven van deze handleiding, toch nog problemen ervaart tijdens de installatie van uw product of u vragen heeft, dan raden wij u aan contact op te nemen met onze specialisten die altijd met raad en daad klaarstaan.

• Bij werkingsproblemen tijdens de installatie of na enkele dagen gebruik, moet u voor installatie contact met ons opnemen zodat een van onze technici de oorzaak van het probleem kan zoeken aangezien dit waarschijnlijk uit een foute instelling of een niet conforme installatie voortkomt. Als het probleem voortkomt van het product, krijgt u van de technicus een dossiernummer voor een retour naar de winkel. Zonder dit dossiernummer heeft de winkel het recht de omwisseling van uw product te weigeren. Neem contact op met de technici van de dienst na verkoop op: Helpline: +352 26302353 Van maandag tot vrijdag van 9 tot 12 uur en van 14 tot 18 uur.

4 - RETOUR PRODUCT - SERVICE NA VERKOOP

Ondanks de zorg die wij besteed hebben aan het ontwerp en de productie van uw product, kan het gebeuren dat u het product na aankoop moet terugsturen naar onze servicedienst. U kunt de vooruitgang van de interventies volgen op onze website: http://sav.smart-home-france.com Avidsen verplicht zich tot het op voorraad houden van vervangingsonderdelen voor dit product gedurende de contractuele garantieperiode.

5 - CE CONFORMITEITSVERKLARING

De RED-richtlijn 2014/53/EU SmartHome France verklaart dat de hieronder vermelde uitrusting: Kleurenvideo-intercom SmartBracket II 512263 Conform de RED-richtlijn is en dat deze conformiteit volgens de normen die van kracht zijn, geëvalueerd werd: EN 301 489-1 V2.2.0 EN 301 489-3 V2.1.1 EN 300 330-1 V2.1.1 EN 300 328 V2.1.1 EN 62479: 2010 EN 62368 -1: 2014 +A11: 2017 TE Tours Alexandre Chaverot, 08/11/18 voorzitteris een merk van TECHNICOLOR S.A. onder licentie gebruikt door: SmartHome France 19 avenue Marcel Dassault - 37200 Tours - Frankrijkwww.mythomson.com
