Producttype	Extra monitor voor kleuren video-intercom Smart Bracket II
Merk	Thomson
Model	512264
Schermdiagonaal	7 inch (17,78 cm) in 16/9 formaat
Schermresolutie	800 x 480 pixels
Foto geheugen	Tot 100 foto's
Aantal ringtones	6 melodieën naar keuze (85 dB)
Voeding	Netadapter 230 V~ 50 Hz / 15 V= 1 A meegeleverd
Verbruik	400 mA
Bescherming	Kortsluiting en omkering van polariteit
Hoofdfuncties	Kleurenvideo-ontvangst, tweerichtingscommunicatie, elektrische deuropenerbediening en droog contact voor automatisering
Gebruikstemperatuur	-10°C tot 50°C
Maximale luchtvochtigheid	85 % RV
Afmetingen (B x H x D)	205 x 157 x 18 mm
Gewicht	Niet gespecificeerd (schatting: ongeveer 300 g)
Bevestiging	Muurbevestiging (houder en schroeven meegeleverd)
Onderhoud en reiniging	Licht vochtige doek met zeepsop; geen schurende middelen gebruiken
Veiligheid	Niet aansluiten op nationale telefooninstallaties; niet zelf openen of repareren
Garantie	2 jaar onderdelen en arbeid
Recycling	Niet bij het huishoudelijk afval gooien; gebruik de inzamelpunten
Compatibiliteit	Vereist een bestaande Smart Bracket II installatie (ref. 512263)

Veelgestelde vragen - 512264 THOMSON

Is deze monitor compatibel met een video-intercom van een ander merk?

Nee, deze extra monitor is uitsluitend ontworpen voor Smart Bracket II installaties van referentie 512263. Hij is niet compatibel met andere systemen.

Hoe installeer ik deze extra monitor?

De installatie gebeurt door twee draden aan te sluiten op de bestaande monitor. Raadpleeg de handleiding van de Smart Bracket II 512263 intercom voor bedradingsdetails. De muurbeugel wordt meegeleverd.

Wat moet ik doen als het aansluitlampje rood blijft?

Een rood lampje duidt op een verbindingsfout. Controleer of de draden goed zijn aangesloten en de voeding stabiel is. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik deze monitor als hoofdelement gebruiken?

Nee, dit product is een extra monitor. Het vereist een hoofdmonitor Smart Bracket II (512263) om te werken.

Hoe reinig ik het scherm van de monitor?

Gebruik een zachte, licht vochtige doek met zeepsop. Vermijd schurende of bijtende middelen die het scherm kunnen beschadigen.

Wat is het bereik van de videocommunicatie?

Het bereik hangt af van de bedrade installatie. Over het algemeen is de kwaliteit goed over tientallen meters zolang de bedrading conform is. Raadpleeg de hoofdhandleiding voor een exacte afstand.

Kan de monitor worden gebruikt zonder straatpost?

Als extra monitor is deze niet direct aangesloten op een straatpost. De straatpost moet worden aangesloten op de hoofdmonitor. Het straatpost aansluitlampje kan blauw blijven, zelfs zonder directe straatpost.

Wat te doen bij een storing na een paar dagen?

Neem contact op met de klantenservice op 0 892 701 369 (€0,35/min + belkosten). Houd uw installatie bij de hand voor een diagnose op afstand. Probeer niet zelf te repareren.

Hoe recycle ik dit product aan het einde van zijn levensduur?

Gooi het niet bij het huishoudelijk afval. Breng het naar uw verkoper of gebruik de inzamelpunten. Voor meer informatie: www.quefairedemesdechets.fr

Is de monitor uitgerust met een luidspreker en een microfoon?

Ja, de monitor heeft een ingebouwde luidspreker en microfoon voor tweerichtingscommunicatie met de bezoeker.

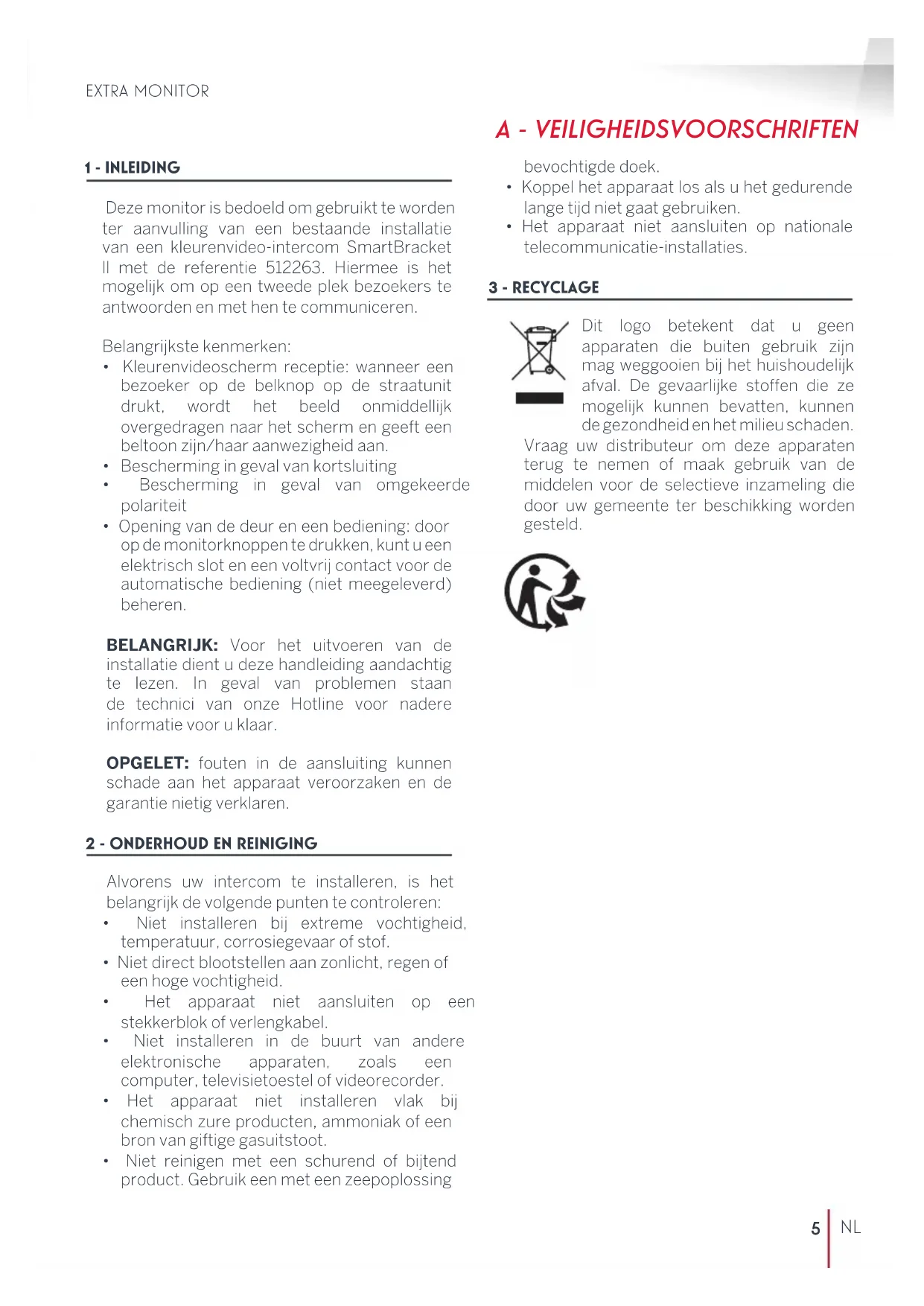

GEBRUIKSAANWIJZING 512264 THOMSON

Deze monitor is bedoeld om gebruikt te worden ter aanvulling van een bestaande installatie van een kleurenvideo-intercom SmartBracket II met de referentie 512263. Hiermee is het mogelijk om op een tweede plek bezoekers te antwoorden en met hen te communiceren.

Belangrijkste kenmerken:

• Kleurenvideoscherm receptie: wanneer een bezoeker op de belknop op de straatunit drukt, wordt het beeld onmiddellijk overgedragen naar het scherm en geeft een beltoon zijn/haar aanwezigheid aan.
• Bescherming in geval van kortsluiting
• Bescherming in geval van omgekeerde polariteit
• Opening van de deur en een bediening: door op de monitorknoppen te drukken, kunt u een elektrisch slot en een voltvrij contact voor de automatische bediening (niet meegeleverd) beheren.

BELANGRIJK: Voor het uitvoeren van de installatie dient u deze handleiding aandachtig te lezen. In geval van problemen staan de technici van onze Hotline voor nadere informatie voor u klaar.

OPGELET: fouten in de aansluiting kunnen schade aan het apparaat veroorzaken en de garantie nietig verklaren.

2 - ONDERHOUD EN REINIGING

Alvorens uw intercom te installeren, is het belangrijk de volgende punten te controleren:

• Niet installeren bij extreme vochtigheid, temperatuur, corrosiegevaar of stof.
• Niet direct blootstellen aan zonlicht, regen of een hoge vochtigheid.
• Het apparaat niet aansluiten op een stekkerblok of verlengkabel.
• Niet installeren in de buurt van andere elektronische apparaten, zoals een computer, televisietoestel of videorecorder.
• Het apparaat niet installeren vlak bij chemisch zure producten, ammoniak of een bron van giftige gasuitstoot.
• Niet reinigen met een schurend of bijtend product. Gebruik een met een zeepoplossing

A - VEILIGHEIDSVOORSCHRIFTEN

bevochtigde doek.

• Koppel het apparaat los als u het gedurende lange tijd niet gaat gebruiken.
• Het apparaat niet aansluiten op nationale telecommunicatie-installaties.

3 - RECYCLAGE

Dit logo betekent dat u geen apparaten die buiten gebruik zijn mag weggooien bij het huishoudelijk afval. De gevaarlijke stoffen die ze mogelijk kunnen bevatten, kunnen de gezondheid en het milieu schaden.

Vraag uw distributeur om deze apparaten terug te nemen of maak gebruik van de middelen voor de selectieve inzameling die door uw gemeente ter beschikking worden gesteld.

B - BESCHRIJVING VAN HET PRODUCT

1 - INHOUD VAN DE KIT

1 × 1

1 Monitor 7"
2 Smart" muursteun
3 Aansluitbare voeding

2 - ALGEMENE INFORMATIE

Met deze extra reactiepost voor binnen met touch-control kunt u de aanbellende bezoeker zien en met hem communiceren, net zoals met de monitor van de intercom SmartBracket II waar het product voor bedoeld is. Het apparaat is eenvoudig te installeren, omdat er voor alle functies slechts 2 draden nodig zijn (beltonen, videobeelden, intercom en bediening van de slotplaat en het automatisme). Lees deze handleiding, meegeleverd met de kleurenvideo-intercom SmartBracket II met de referentie 512263, aandachtig door voor effectief gebruik.

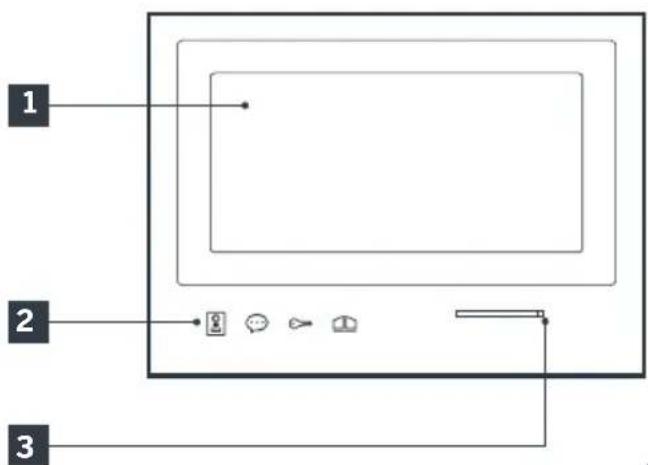

3 - MONITOR

1 LCD-scherm 7 inch
2 Touch-control
3 Microfoon

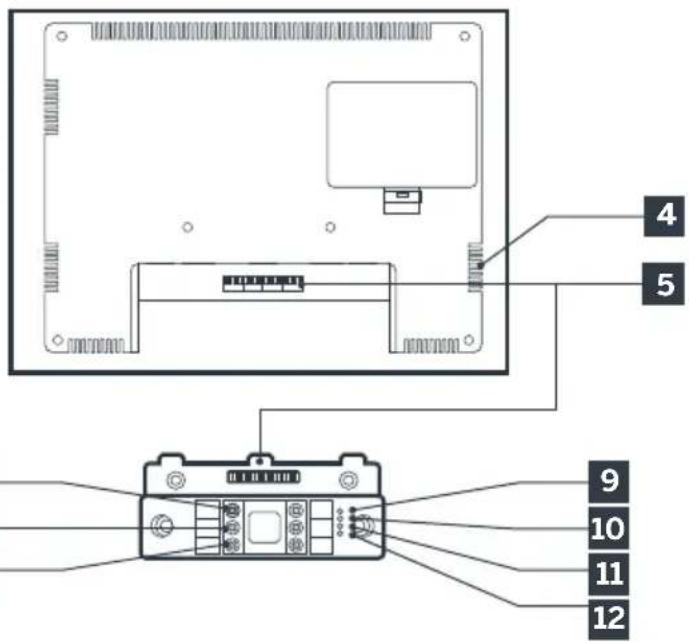

4 Luidspreker

5 Connector
6 Rood: Aansluiting van de voeding
7 Groen: niet gebruikt
8 Blauw: Verbinding met de monitor van de bestaande installatie

B - BESCHRIJVING VAN HET PRODUCT

9	Aansluitingslampje extra monitor☑:Rood = AansluitingsfoutBlauw = Verbinding OK of geen scherm aanwezig
10	Aansluitingslampje voeding⚠️:Rood = AansluitingsfoutBlauw = Voeding correct aangesloten
11	Niet gebruikt

12	Verbindingslampje straatunit☒:Rood = straatunit niet aangesloten (draden zitten los of zijn kapot)*Blauw = verbinding OK* als het scherm gebruikt wordt als extra scherm op een bestaande installatie en er geen straatunit direct op dit extra scherm is aangesloten, is dit volledig normaal

4 - MUURSTEUN

De monitor is voorzien voor bevestiging aan de muur. Een muursteun en schroefwerk zijn meegeleverd.

5 - NETWERKADAPTER

De kit wordt geleverd met een 230Vac 50 Hz/ 15Vdc 1A netwerkadapter voor de voeding van de monitor. Gebruik geen andere modellen voeding, deze kunnen het apparaat onherstelbaar beschadigen en de garantie annuleren. De kabel van de netwerkadapter niet doorsnijden of verlengen, omdat de garantie hierdoor geannuleerd kan worden. Het 15V-draad van de adapter wordt aangegeven door de aanwezigheid van een rode sticker +15V. De aardedraad van de adapter wordt aangegeven door de aanwezigheid van een zwarte GND-sticker.

C - INSTALLATIE EN GEBRUIK

Voor het installeren en het gebruik van uw extra monitor, raadpleeg de handleiding van de kleurenvideo-intercom SmartBracket II met de referentie 512263 waar het product voor bedoeld is.

Monitor en “smart” steun
Deurbellen	Aantal	6 beltonen naar keuze (85dB)
Scherm	Afmeting Diagonaal 7" (17,78cm), 16/9
	Resolutie 800 x 480
Beeldgeheugencapaciteit	100 foto's
Spanning stroomvoorziening	15V/1.5A
Verbruik	400mA
Temperatuur en vochtigheidsgraad voor gebruik	-10°C tot 50°C, 85%RH maximum
Afmetingen	205(l)x157(h)x18(d) (mm)

• Dit product valt 2 jaar onder garantie, onderdelen en werkuren, vanaf de aankoopdatum. U moet het aankoopbewijs gedurende de hele garantieperiode bewaren.
• De garantie is niet van toepassing op schade veroorzaakt door nalatigheid, schokken en ongevallen.
• De productonderdelen mogen niet worden geopend of gerepareerd door personen die geen deel uitmaken van het bedrijf SmartHome France.
• Elke interventie aan het apparaat annuleert de garantie.

3 - HULP EN TIPS

• Als u ondanks de zorg die wij besteed hebben aan het ontwerp van onze producten en het schrijven van deze handleiding, toch nog problemen ervaart tijdens de installatie van uw product of als u vragen heeft, raden wij u aan contact op te nemen met onze specialisten die altijd met raad en daad klaarstaan.
• Bij werkingsproblemen tijdens de installatie of na enkele dagen gebruik, moet u voor installatie contact met ons opnemen zodat een van onze technici de oorzaak van het probleem kan zoeken aangezien dit waarschijnlijk uit een foute instelling of een niet conforme installatie voortkomt. Als het probleem voortkomt van het product, krijgt u van de technicus een dossiernummer voor een retour naar de winkel. Zonder dit dossiernummer heeft de winkel het recht de omwisseling van uw product te weigeren.

Neem contact op met de technici van de klantenservice:

Helpline: [phone]

Van maandag tot vrijdag van 9 tot 12 uur en van 14 tot 18 uur.

4 - RETOUR PRODUCT - SERVICE NA VERKOOP

Ondanks de zorg die wij besteed hebben aan het ontwerp en de productie van uw product, kan het gebeuren dat u het product na aankoop moet terugsturen naar onze servicedienst. U kunt de vooruitgang van de interventies volgen op onze website: http://sav.smart-home-france.com

Avidsen verplicht zich tot het op voorraad houden van vervangingsonderdelen voor dit product gedurende de contractuele garantieperiode.

5 - CE CONFORMITEITSVERKLARING

De RED-richtlijn 2014/53/EU

SmartHome France verklaart dat de hieronder vermelde uitrusting: Extra monitor voor Kleurenvideo-intercom SmartBracket II 512263 Conform de RED-richtlijn is en dat deze conformiteit volgens de normen die van kracht zijn, geëvalueerd werd: EN 301 489-1 V2.2.0 EN 301 489-3 V2.1.1 EN 300 330-1 V2.1.1 EN 62311: 2008 EN 62368 -1: 2014 +A11: 2017

TE Tours Alexandre Chaverot, 08/11/18 voorzitter

THOMSON is een merk van TECHNICOLOR S.A. onder licentie gebruikt door:

SmartHome France

19 avenue Marcel Dassault - 37200 Tours - Frankrijk

512264
