Type de produit	Moniteur supplémentaire pour interphone vidéo couleur Smart Bracket II
Marque	Thomson
Modèle	512264
Taille d'écran	7 pouces (17,78 cm) au format 16/9
Résolution d'écran	800 x 480 pixels
Mémoire d'images	Jusqu'à 100 photos
Nombre de sonneries	6 mélodies au choix (85 dB)
Alimentation	Adaptateur secteur 230 Vca 50 Hz / 15 Vcc 1 A fourni
Consommation	400 mA
Protection	Court-circuit et inversion de polarité
Fonctions principales	Réception vidéo couleur, communication bidirectionnelle, commande de gâche électrique et contact sec pour automatisme
Température d'utilisation	-10°C à 50°C
Humidité maximale	85 % HR
Dimensions (L x H x P)	205 x 157 x 18 mm
Poids	Non spécifié (estimation : environ 300 g)
Fixation	Murale (support et visserie fournis)
Entretien et nettoyage	Chiffon légèrement humide avec eau savonneuse ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas brancher aux installations téléphoniques nationales ; ne pas ouvrir ou réparer soi-même
Garantie	2 ans pièces et main-d'œuvre
Recyclage	Ne pas jeter avec les ordures ménagères ; utiliser les points de collecte sélective
Compatibilité	Nécessite une installation existante Smart Bracket II (réf. 512263)

FOIRE AUX QUESTIONS - 512264 THOMSON

Ce moniteur est-il compatible avec un interphone vidéo d'une autre marque ?

Non, ce moniteur supplémentaire est conçu exclusivement pour les installations Smart Bracket II de la référence 512263. Il n'est pas compatible avec d'autres systèmes.

Comment installer ce moniteur supplémentaire ?

L'installation se fait en connectant deux fils au moniteur existant. Reportez-vous à la notice de l'interphone Smart Bracket II 512263 pour les détails de câblage. Le support mural est fourni.

Que faire si le témoin de connexion reste rouge ?

Un témoin rouge indique une erreur de connexion. Vérifiez que les fils sont correctement branchés et que l'alimentation est stable. Si le problème persiste, contactez le SAV.

Puis-je utiliser ce moniteur comme appareil principal ?

Non, ce produit est un moniteur supplémentaire. Il nécessite un moniteur principal Smart Bracket II (512263) pour fonctionner.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux légèrement humide avec de l'eau savonneuse. Évitez les produits abrasifs ou corrosifs qui pourraient endommager l'écran.

Quelle est la portée de la communication vidéo ?

La portée dépend de l'installation filaire. En général, la qualité est bonne sur plusieurs dizaines de mètres tant que le câblage est conforme. Pour une distance précise, consultez la notice principale.

Le moniteur peut-il être utilisé sans platine de rue ?

En tant que moniteur supplémentaire, il n'est pas directement connecté à une platine de rue. La platine doit être raccordée au moniteur principal. Le témoin de connexion platine peut rester bleu même sans platine directe.

Que faire en cas de panne après quelques jours ?

Contactez le service après-vente au 0 892 701 369 (0,35 €/min + prix appel). Ayez votre installation sous les yeux pour un diagnostic à distance. Ne tentez pas de réparer vous-même.

Comment recycler ce produit en fin de vie ?

Ne le jetez pas aux ordures ménagères. Rapportez-le à votre distributeur ou utilisez les points de collecte sélective. Pour plus d'informations : www.quefairedemesdechets.fr

Le moniteur est-il équipé d'un haut-parleur et d'un microphone ?

Oui, le moniteur intègre un haut-parleur et un microphone pour la communication bidirectionnelle avec le visiteur.

MODE D'EMPLOI 512264 THOMSON

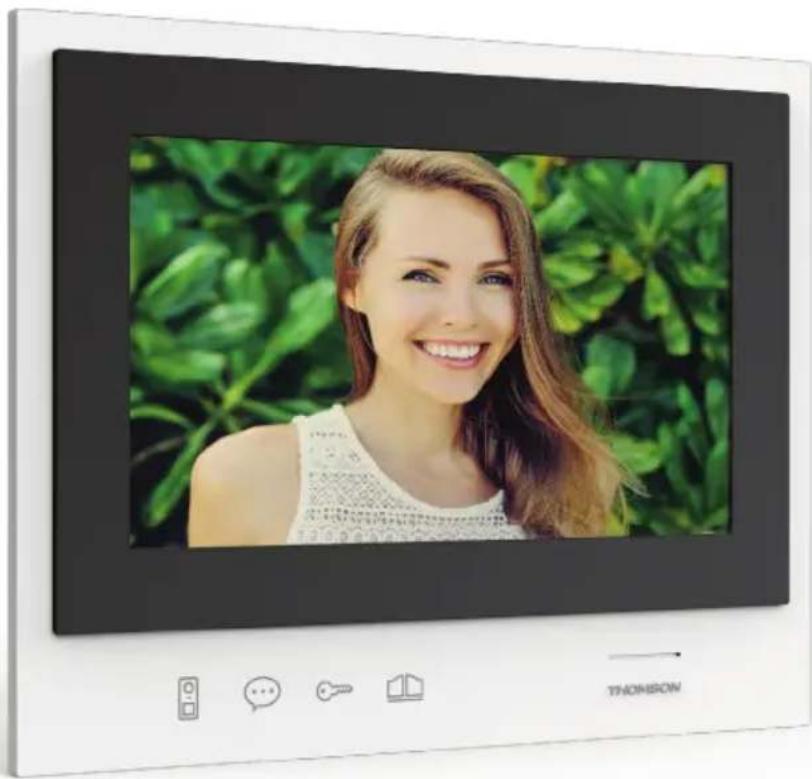

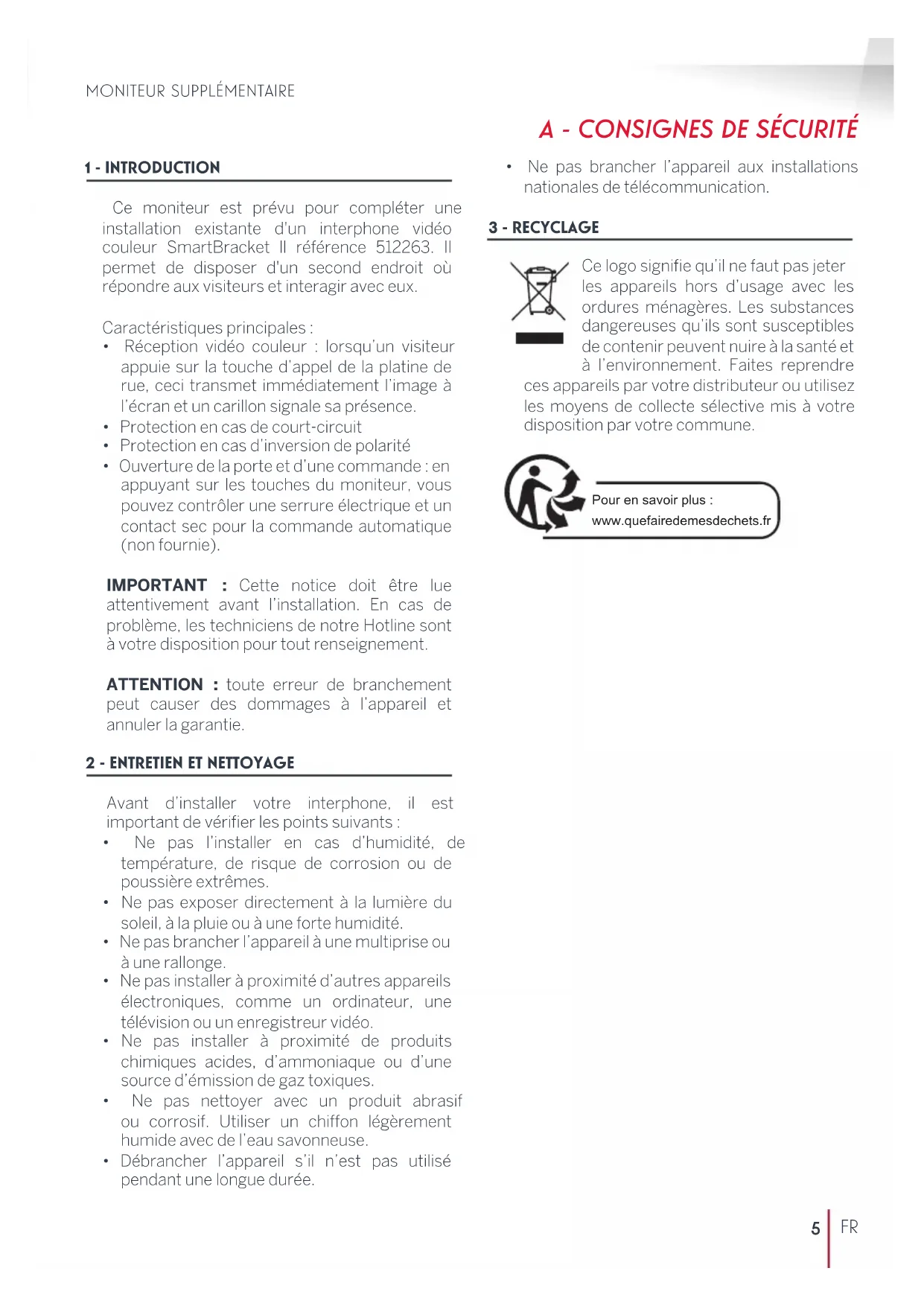

FR Moniteur supplémentaire pour Smart Bracket II

Ce moniteur est prévu pour compléter une installation existante d'un interphone vidéo couleur SmartBracket II référence 512263. Il permet de disposer d'un second endroit où répondre aux visiteurs et interagir avec eux.

Caractéristiques principales :

• Réception vidéo couleur : lorsqu'un visiteur appuie sur la touche d'appel de la platine de rue, ceci transmet immédiatement l'image à l'écran et un carillon signale sa présence.
  • Protection en cas de court-circuit
  • Protection en cas d'inversion de polarité
• Ouverture de la porte et d'une commande : en appuyant sur les touches du moniteur, vous pouvez contrôler une serrure électrique et un contact sec pour la commande automatique (non fournie).

IMPORTANT : Cette notice doit être lue attentivement avant l'installation. En cas de problème, les techniciens de notre Hotline sont à votre disposition pour tout renseignement.

ATTENTION : toute erreur de branchement peut causer des dommages à l'appareil et annuler la garantie.

2 - ENTRETIEN ET NETTOYAGE

Avant d'installer votre interphone, il est important de vérifier les points suivants :

• Ne pas l'installer en cas d'humidité, de température, de risque de corrosion ou de poussière extrêmes.
• Ne pas exposer directement à la lumière du soleil, à la pluie ou à une forte humidité.
• Ne pas brancher l'appareil à une multiprise ou à une rallonge.
• Ne pas installer à proximité d'autres appareils électroniques, comme un ordinateur, une télévision ou un enregistreur vidéo.
• Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• Ne pas nettoyer avec un produit abrasif ou corrosif. Utiliser un chiffon légèrement humide avec de l'eau savonneuse.
• Débrancher l'appareil s'il n'est pas utilisé pendant une longue durée.

A - CONSIGNES DE SÉCURITÉ

- Ne pas brancher l'appareil aux installations nationales de télécommunication.

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Pour en savoir plus : www.quefairedemesdechets.fr

B - DESCRIPTION DU PRODUIT

1 - CONTENU DU KIT

1 x 1

Ce poste de réponse intérieur supplémentaire avec touches sensitives permet de voir et communiquer avec le visiteur qui a sonné tout comme le permet le moniteur de l'interphone SmartBracket II pour lequel le produit est prévu. Il est facile d'installation puisque 2 fils sont nécessaires pour toutes les fonctions (sonnerie, vidéo, interphone, commandes gâche et automatisme). Pour un usage efficace, veuillez lire attentivement le manuel d'instructions.de fourni avec l'interphone vidéo couleur SmartBracket II à la référence 512263.

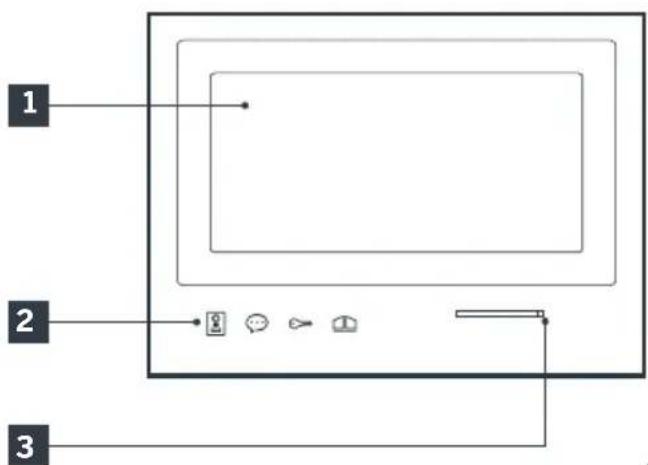

3 - MONITEUR

1	Écran LCD 7 pouces
2	Boutons sensitifs
3	Microphone

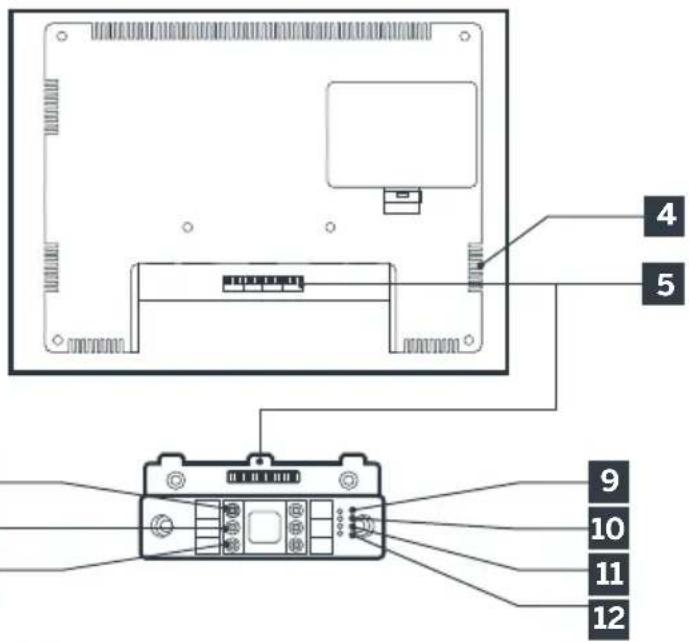

4	Haut-parleur

5	Connecteur
6	Rouge : Connexion à l'alimentation
7	Vert : non utilisé
8	Bleu : Connexion au moniteur de l'installation existante
9	Témoin de connexion moniteur supplémentaire √Rouge = Erreur de connexionBleu = Connexion OK ou moniteur absent
10	Témoin de connexion alimentation ⚠ :Rouge = Erreur de connexionBleu = Alimentation correctement branchée
11	Non utilisé

12	Temoin de connexion platine de rue ✗: Rouge = platine de rue non connectée (fils débranchés ou coupés)* Bleu = connexion OK* si le moniteur est utilisé comme moniteur supplémentaire sur une installation existante et qu'aucune platine de rue ne lui est directement connectée c'est entièrement normal

4 - SUPPORT MURAL

Le moniteur est prévu pour être fixé au mur. Un support mural et la visserie nécessaire sont fournis.

5 - ADAPTATEUR SECTEUR

Un adaptateur secteur 230Vac 50 Hz/15Vdc 1A est fourni dans le kit pour l'alimentation du moniteur. Ne pas utiliser d'autres modèles d'alimentation sous risque de détériorer irrémédiablement l'appareil et annuler la garantie. Ne pas sectionner ou rallonger le fil de l'adaptateur secteur sous peine d'annulation de la garantie. Le fil 15V de l'adaptateur est signalé par la présence d'une étiquette rouge +15V. Le fil de masse de l'adaptateur est signalé par la présence d'une étiquette noire GND.

C - INSTALLATION ET UTILISATION

Pour installer et utiliser votre moniteur supplémentaire, reportez-vous à la notice de l'interphone vidéo couleur SmartBracket II référence 512263 pour lequel le produit est prévu.

1 - CARACTÉRISTIQUES GÉNÉRALES

Moniteur et support intelligent
Carillons	Nombre	6 sonneries au choix (85dB)
Ecran	Taille Diagonale 7 pouces	(17.78cm), 16/9
	Résolution 800 x 480
Capacité mémoire d'images	100 photos
Tension d'alimentation	15V/1.5A
Consommation	400mA
Température et taux d'humidité d'utilisation	-10°C à 50°C, 85%RH maximum
Dimension	205(l)x157(h)x18(p) (mm)

D - INFORMATIONS TECHNIQUES ET LÉGALES

2 - GARANTIE

• Ce produit est garanti 2 ans, pièces et main d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société SmartHome France.
• Toute intervention sur l'appareil annulera la garantie.

3 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons onté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant votre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit.

Contactez les techniciens de notre service après vente au :

0 892 701 369

Service 0,35 €/min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

4 - RETOUR PRODUIT - SAV

Malgré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante : http://sav.smart-home-france.com

Avidsen s'engage à disposer d'un stock de pièces détachées sur ce produit pendant la période de garantie contractuelle.

SmartHome France déclare que l'équipement désigné ci-dessous : Moniteur supplémentaire pour Interphone vidéo couleur SmartBracket II 512263

Est conforme à la directive RED et que sa conformité a été évaluée selon les normes applicables en vigueur:

EN 301 489-1 V2.2.0

EN 301 489-3 V2.1.1

EN 300 330-1 V2.1.1

EN 62311:2008

EN 62368 -1:2014 +A11:2017

À Tours Alexandre Chaverot, 08/11/18 président

THOMSON est une marque de TECHNICOLOR S.A. utilisée sous licence par :

SmartHome France

19 avenue Marcel Dassault - 37200 Tours - France
