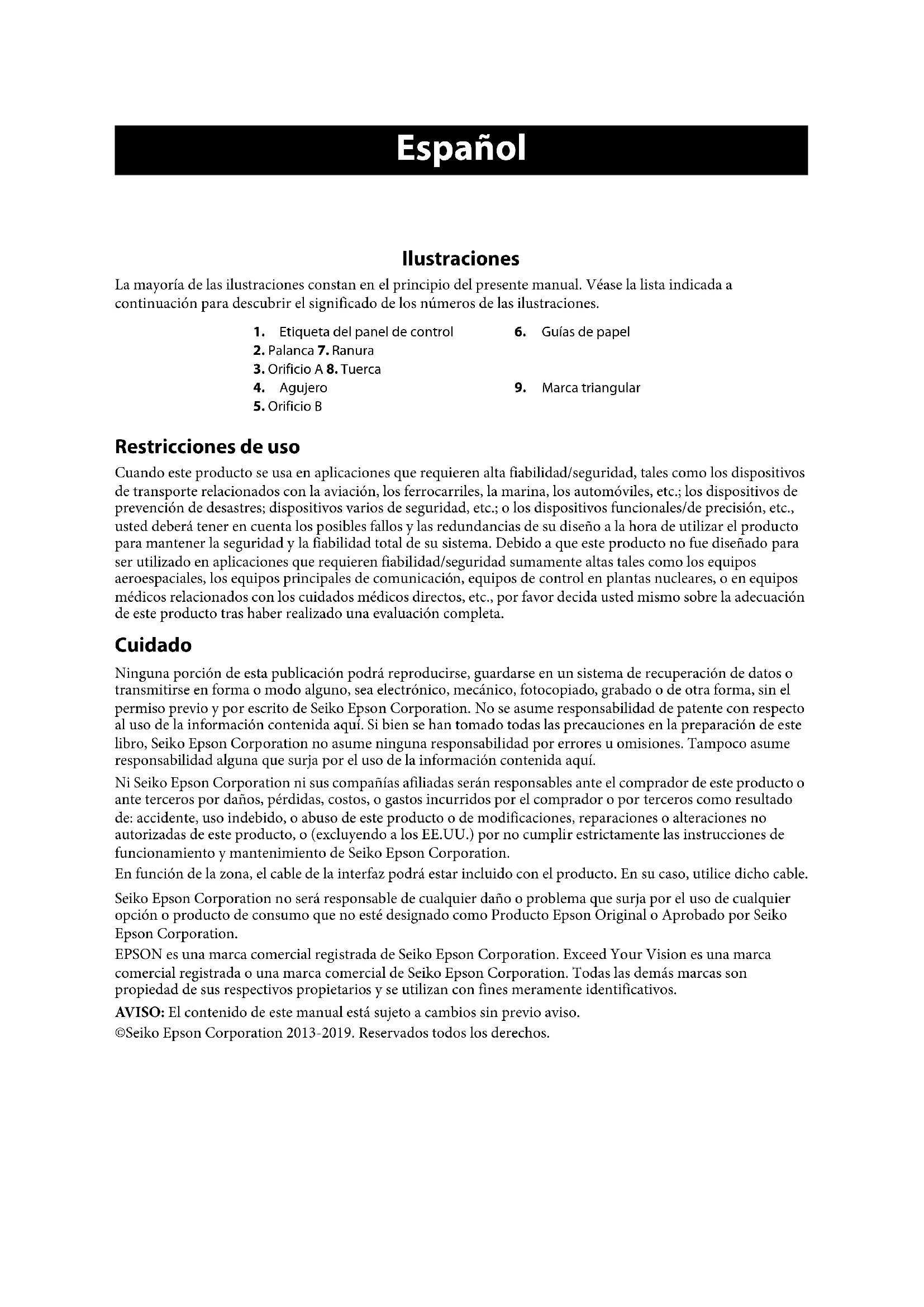

MANUAL DE USUARIO TML90II LFC EPSON
La mayoría de las ilustraciones constan en el principio del presente manual. Véase la lista indicada a continuación para descubrir el significado de los nombres de las ilustraciones.
- Etiqueta del panel de control
- Guías de papel
- Palanca 7. Ranura
3. Orificio A 8. Tuerca
- Agujero
- Marca triangular
5. Orificio B
Restricciones de uso
Cuando este producto se usa en aplicaciones que requieren alta fiabilidad/seguridad, tales como los dispositivos de transporte relacionados con la aviación, los ferrocarriles, la marina, los automóviles, etc.; los dispositivos de prevención de desastres; dispositivos varios de seguridad, etc.; o los dispositivos funcionales/de precisión, etc., usted debe tener en cuenta los posibles fallos y las redundancias de su diseño a la hora de utilizar el producto para mantener la seguridad y la fiabilidad total de sus sistemas. Debido a que este producto no fue diseñado para ser utilizado en aplicaciones que requieren una fiabilidad/seguridad sumamente alta, tales como los equipos aeroespaciales, los equipos principales de comunicación, equipos de control en plantas nucleares, o en equipos médicos relacionados con los cuidados médicos directos, etc., por favor decida usted mismo sobre la adecuación de este producto tras haber realizado una evaluación completa.
Cuido
Ninguna porción de esta publicación podrá reproducirse, guardarse en un sistema de recuperación de datos o transmitirse en forma o modo alguno, sea electrónico, mecánico, fotocopiado, grabado o de otra forma, sin el permiso previo y por escrito de Seiko Epson Corporation. No se asume responsabilidad de patente con respecto al uso de la información contenida aquí. Si bien se han tomado todas las precauciones en la preparación de este libro, Seiko Epson Corporation no asume ninguna responsabilidad por errores u omisiones. Tampoco asume responsabilidad alguna que surja por el uso de la información contenida aquí.
Ni Seiko Epson Corporation ni sus compañías afiliadas serán responsables ante el comprador de este producto o ante terceros por daños, pérdidas, costos, o gastos incurridos por el comprador o por terceros como resultado de: accidente, uso indebido, o abuso de este producto o de modificaciones, reparaciones o alteraciones no autorizadas de este producto, o (excluyendo a los EE.UU.) por no cumplir estrictamente las instrucciones de funcionamiento y mantenimiento de Seiko Epson Corporation.
En función de la zona, el cable de la interfaz podrá estar incluido con el producto. En su caso, utilice dicho cable.
Seiko Epson Corporation no será responsable de cualquier daño o problema que surja por el uso de cualquier producto de consumo que no esté designado como Producto Epson Original o Aprobado por Seiko Epson Corporation.
EPSON es una marca comercial registrada de Seiko Epson Corporation. Exceed Your Vision es una marca comercial registrada o una marca comercial de Seiko Epson Corporation. Todas las demás marcas son propiedad de sus respectivos propietarios y se utilizan con fines meramente identificativos.
AVISO: El contenido de este manual está sujeto a cambio sin previo aviso.
©Seiko Epson Corporation 2013-2019. Reservados todos los derechos.
Información importante sobre la seguridad
En esta sección se incluye información importante para garantizar el uso seguro y eficaz de este producto. Lea esta sección atentamente y guárdela en un lugar accesible.
Clave de los símbolos
Los símbolos incluidos en este manual se identifican por su nivel de importancia, como se define a continuación. Lea cuidadosamente lo siguiente antes de utilizar el producto.
ADVERTENCIA:
Hay que seguir cuidadosamente las advertencias para evitar daños físicos.
PRECAUCIÓN:
Se deben tener en cuenta las precauciones para evitar lesiones menores a su persona, daños al equipo o pérdida de datos.
Precauciones de Seguridad
ADVERTENCIA:
Apague su equipo de inmediato si este produce humo, un olor raro, o un ruido inusual. El uso continuado podría ocasionar fuego. Desenchufe inmediatamente el equipo y póngase en contacto con el personal de servicio calificado.
Nunca trate de reparar este producto usted mismo. Una reparación incorrecta puede ser peligrosa.
Nunca desmonte o modifique este producto. La manipulación de este producto puede causar lesiones o un incendio.
Cerciórese de usar la fuente de alimentación eléctrica especificada. La conexión a una fuente de alimentación eléctrica inadecuada podría causar un incendio.
No deje que materiales extraños caigan dentro del equipo. Esto podría provocar un incendio.
Si se derrama agua u otro líquido en este equipo, desenchufe el cable de alimentación inmediatamente y luego comuníquese con el personal de servicio calificado. El uso continuado podría ocasionar fuego.
No utilice aerosoles que contengan gases inflamables dentro o cerca de este producto. Si lo hace, podría provocar un incendio.
PRECAUCIÓN:
No conecte los cables en formas que difieran de las mencionadas en este manual. Conexiones diferentes podrían causar daños e incendios.
Cerciórese de poner este equipo sobre una superficie firme, estable y horizontal. El producto se puede dañar o causar lesiones si se cae.
No lo use en lugares sujetos a altos niveles de humedad o de polvo. El exceso de humedad o de polvo podría causar daños o incendios al equipo.
No ponga objetos pesados encima de este producto. Nunca se apoye sobre este producto. El equipo podría caerse, causando roturas y posibles lesiones.
Tenga cuidado para no lastimarse los dedos con el cortador manual
- Al retirar papeles impresos
- Cuando realice cualquier otra operación, tal como carga o reemplazo de rollo de papel
Por razones de seguridad, por favor desenchufe este producto antes de dejarlo sin usar por un largo periodo de tiempo.
Etiquetas de Precaución
Las etiquetas de precaución de este producto indican las siguientes precauciones.
PRECAUCIÓN:
El cabezal térmico podrá estar muy caliente durante la impresión e inmediatamente después de ella. Si lo toca podrá provocar quemaduras.
Cómo descargar programas gestores, utilidades y manuales
Las últimas versiones de los programas gestores, las utilidades y los manuales se pueden descargar en uno de los siguientes URLs.
Para los clientes en América del Norte, visiten el siguiente sitio en la Internet:
Para los clientes en otros países, visiten el siguiente sitio en la Internet:
www.epson-biz.com/

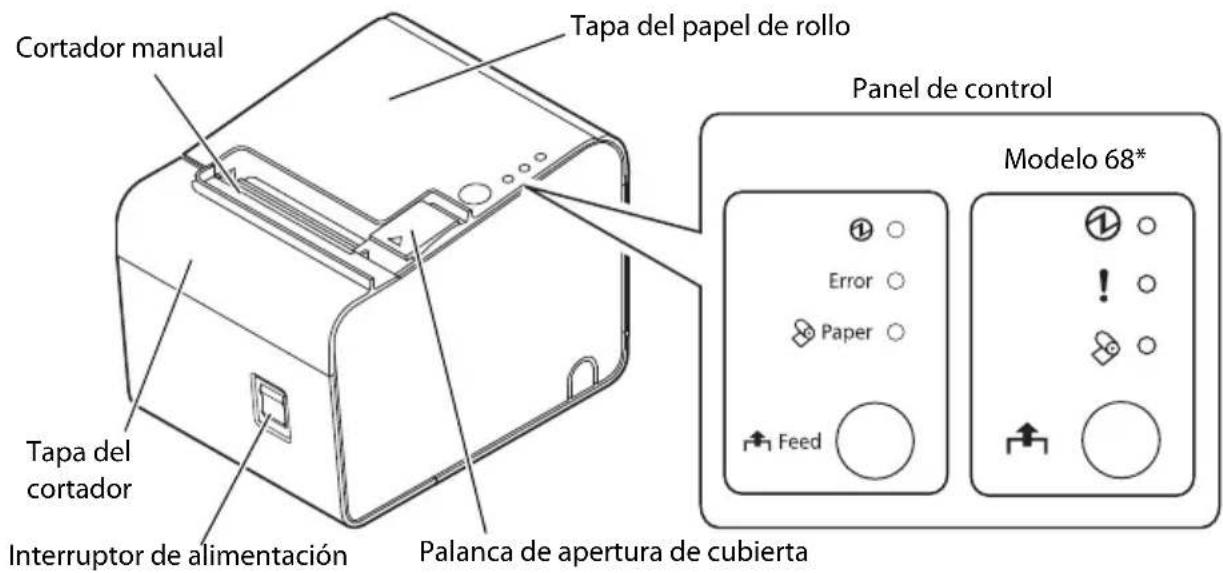

Partes de la impresora
Panel de control
①LED
Se enciende cuando el aparato está encendido y se apaga cuando está apagado.
!LED (Error)
Se apaga cuando la impresora está en línea, se enciende cuando la impresora está apagada y parpadea cuando se registra un error.
LED (Paper)
Se enciende cuando el papel está fuera.
Botón (Feed)
Introduce el papel de rollo.
Instalación de la impresora en forma horizontal o vertical
Podrá instalar la impresora horizontalmente (con la calidad del papel en la parte superior) o verticalmente (con la calidad del papel al frente).
Cuando instale la impresora verticalmente, una la etiqueta del panel de control incluida a la carcasa de la impresora, e instálela en una superficie plana. (Véase la ilustración A.)
Retirada o instalación de la guía de papel
Instale o retire la guía de papel para que el ancho coincida con el rollo de papel en uso normal.
Para el Modelo 65
Se instala una guía de papel de 40 mm
- Para utilizar un rollo de papel de 40 mm de ancho, utilice la impresora tal y como está.
- Para utilizar un rollo de papel de 80 mm de ancho, retire la guía instalada.
Para el modelo 66 / 67 / 68
Se instala una guía de papel de 58 mm.
- Para utilizar un rollo de papel de 58 mm de ancho, utilice la impresora tal y como está.
- Para utilizar un rollo de papel de 80 mm de ancho, retire la guía instalada.
- Para utilizar un rollo de papel de 40 mm de ancho, retire la guía instalada e instale la guía de papel incluida de 40 mm.
PRECAUCIÓN:
Para no perjudicar la calidad de impresión, no inserte un rollo de papel más ancho del normal.
Retirar la guía de papel
- Abra la tapa de papel de rollo realizando la palanca de apertura de la cubierta. (Véase la ilustración B.)
- Tire de la guía de papel en la dirección de la flecha de la ilustración C, mientras pulsa la palanca de la guía de papel para retirarla.
Instalar la guía de papel
PRECAUCIÓN:
La posición de instalación de la guía de papel depende del ancho de la misma. No instale la guía de papel de 58 mm en la posición correspondiente a la guía de 40 mm.
- Abra la tapa de papel de rollo utilizando la palanca de apertura de la cubierta. (Véase la ilustración B.)
- Alinee la proyección de la guía de papel con el orificio (ilustración E3) en el soporte del papel de rollo.
- Alinee la esquina de la guía de papel con el agujero (ilustración E4) del soporte del papel de rollo.
- Alinee los 2 orificios (ilustración E5) de la guía de papel con las 2 proyecciones del soporte de papel de rollo.
- Empuje la palanca de la guía de papel hacia abajo hasta que la guía de papel se coloque en su lugar. (Véase la ilustración D.)
Conexión de cables
- Coloque la impresora tal y como se indica en la ilustración F, y tire de la tapa en dirección de la flecha ubicada en la ilustración para retirar la tapa.
- Rompa manualmente una de las tres porciones indicadas por los círculos en la ilustración G para pasar por ella los cables.
- Conecte los cables a la impresora.
- Una la tapa cuando pase los cables por los orificios.
Instalación/Sustitución del papel de rollo
PRECAUCIÓN:
Compruebe que utilice un papel de rollo que cumpla con las especificaciones.
Si cambia el tipo de papel de un papel de etiqueta sin soporte a un papel de rollo térmico, le aconsejamos que limpie alrededor de la trayectoria del papel. (Véase "Limpieza del interior de la impresora" en la página 68.)
- Abra la tapa de papel de rollo realizando la palanca de apertura de la cubierta. (Véase la ilustración B.)
- Retire el núcleo del papel de rollo si hubiese uno.
- Introduzca un rollo de papel en la dirección adecuada. (Véase la ilustración H.)
- Saque una pequeña cantidad de papel, alineando el papel con las guías de papel ubicadas en ambos lados. (Véase la ilustración I.)
- Cierre la tapa del papel de rollo.
Cuando la impresora está encendida, el papel será alimentado y cortado automáticamente.
Nota:
Compruebe que ha cerrado la tapa del papel de rollo al completo, empujando en la mitad de la tapa.
Limpieza
Limpieza del cuerpo de la impresora
Cuando limpie el cuerpo de la impresora, compruebe que ha apagado la impresora, y elimine la suciedad de la superficie con un paño seco o humedecido.
PRECAUCIÓN:
Nunca limpie el producto con alcohol, bencina, diluyente u otro tipo de disolvente. Si lo hace, podría dañar o romper las partes que son de plástico y goma.

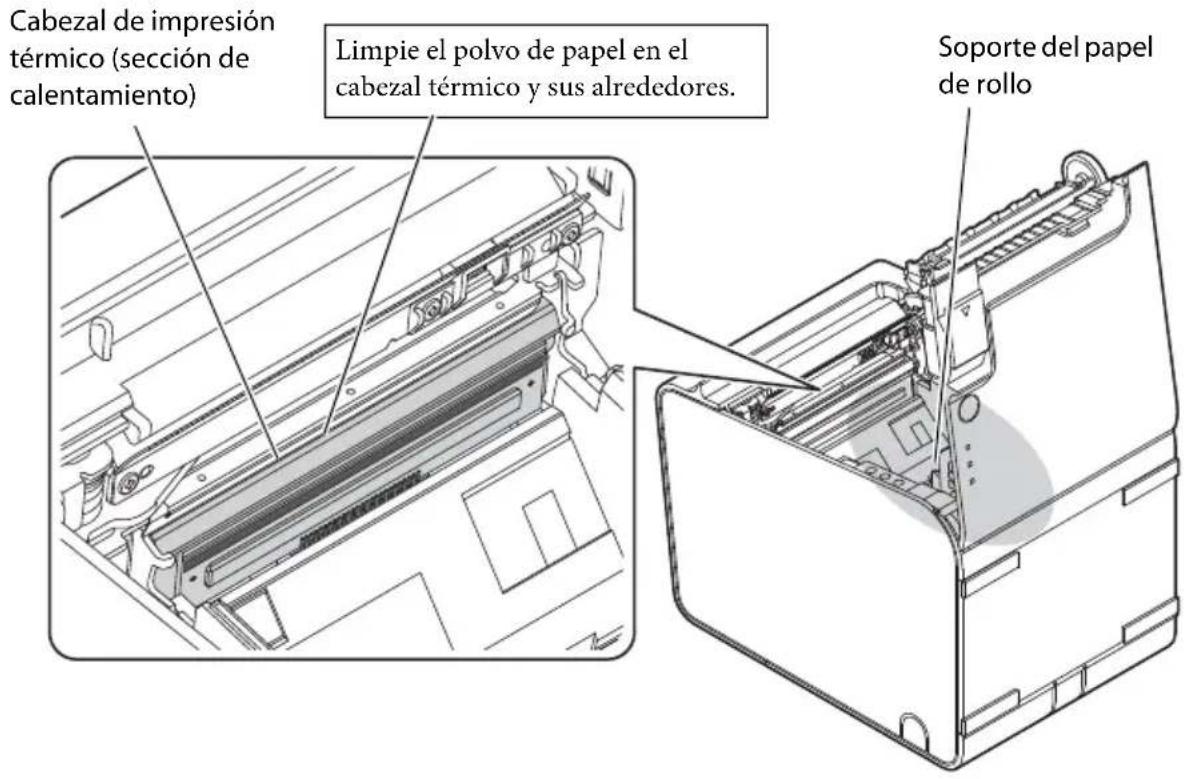

Limpieza del interior de la impresora
Limpie y cepille las piezas que se encuentran debajo de la impresora (cuchilla de corte automático, rodillo de la platina, cabeza térmica y área circundante, soporte del rollo de papel, etc.) para mantener una buena calidad de impresión. Limpie y cepille las piezas periódicamente, aproximadamente una vez cada seis meses.
Para limpiar estas partes, apague la impresora, desenchufe el cable de CA, abra la tapa del papel de rollo y retire la suciedad del papel, el pegamento adherente o cualquier otra sustancia ajena con un paño de algodón humedecido con un solvente de alcohol (etanol o IPA).

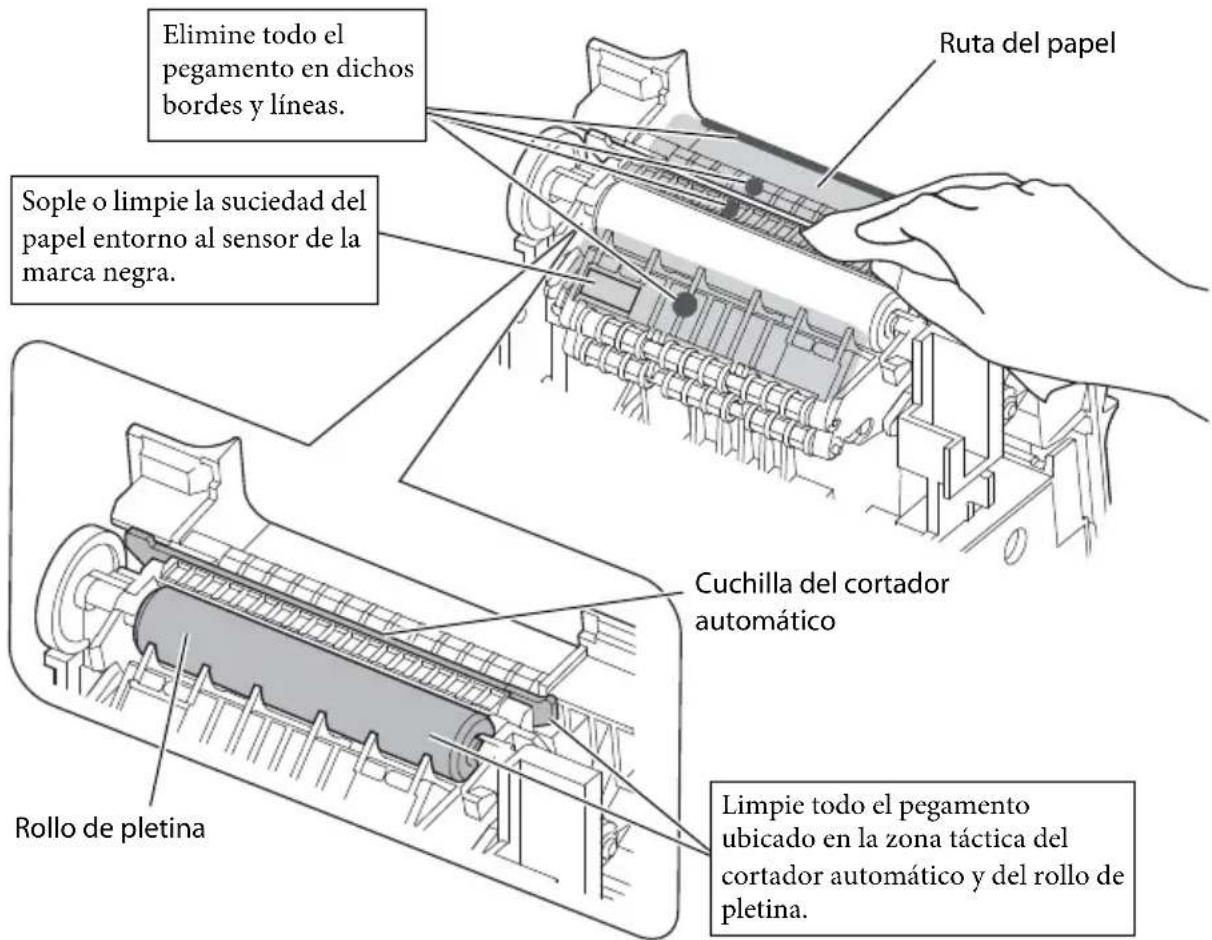

Si la suciedad del papel se adhiere alrededor del sensor de la marca negra, sople o límpiela para mantener el funcionamiento de la impresora en condiciones normales.
Para localizar cada pieza, véase la ilustración.
PRECAUCIÓN:
Si hay restos de pegamento adherente, compruebe que los elimina al completo.
Tenga cuidado para no lastimarse los dedos con el cortador manual cuando realiza la limpieza.
Antes de encender la impresora tras la limpieza, deje que el alcohol de la impresora se seque por completo.
PRECAUCIÓN:
El cabezal térmico podrá estar muy caliente tras la impresión. Procure no tocarlo y déjelo enfriar antes de limpiarlo. No dañe el cabezal térmico tocándolo con los dedos o con algún objeto duro.
Ejecutar una prueba automática
En el modo de prueba automática, la impresora realizará una serie de diagnósticos internos y después ofrecerá una lista de ajustes de impresión.
Tener una prueba automática a mano cuando llama al servicio técnico puede ayudar a agilizar el proceso de resolución de problemas.
Para realizar una prueba automática, siga este procedimiento:
- Cierre la tapa del papel de rollo.
- Mientras presiona el botón (Feed) en el panel de control, encienda la impresora. (Mantenga presionado el botón (Feed) hasta que la impresora comience a imprimir).
La impresora imprime los diversos estados de la impresora.
- Cuando se hayan impreso todos los estados de la impresora, asegúrese de que se muestre el mensaje "ARRY" y que el LED (Paper) parpadee. "If you want to continue SELF-TEST printing, please press Feed button." Ahora la impresora está en modo de espera de prueba automática.
- Para comenzar una impresión de prueba, presione el botón (Feed) cuando la impresora está en el modo de espera de prueba automática.
- Compruebe que haya impreso lo siguiente: "*** completed ***". Esto indica que la impresora se ha inicializado y ha pasado a modo normal.
Restablecer la impresora
Es posible restablecer determinados estados de error apagando y volviendo a encender la impresora.
No todos los estados de error pueden restablecerse con este método. Para más información, consulte "Solución de problemas" en la página 71.
Solución de problemas
La impresión es débil
Cuando la impresión sea débil, es posible que un pegamento adhesivo u otra sustancia ajena esté presente en el cabezal del rodillo del papel de la impresora.
En ese caso, limpie primeramente el cabezal térmico siguiendo las instrucciones descritas en "Limpieza del interior de la impresora" en la página 68.
Si la calidad de impresión no mejora, limpie el rodillo de platina y la ruta del papel de la impresora siguiendo las instrucciones descritas en "Limpieza del interior de la impresora" en la página 68.
El tamaño de los caracteres impresos no es adecuado para papel de 40 ni 58 mm de ancho.
Cuando utilice papel de rollo de etiqueta sin soporte de 40 o 58 mm de ancho, si el tamaño de los caracteres impresos no es adecuado o si la impresora no reconoce el ancho del papel, es posible que la guía de papel no se haya instalado correctamente.
Véase "Instalar la guía de papel" en la página 67 para leer las instrucciones de instalación.
LED (Error) encendido o parpadeando
Verifique que la cubierta del rollo de papel esté cerrada y verifique el LED (Paper). Cierre la tapa o cambie el papel de rollo si fuese necesario. Si la impresora ha impreso mucho, el cabezal térmico podrá estar caliente. Espere a que el cabezal se enfríe. La impresión se reiniciará automáticamente. Abra la tapa del papel de rollo y compruebe si se ha registrado un atasco de papel. Si se ha registrado un atasco de papel o si la tapa del papel de rollo no se abre, consulte la sección indicada más abajo. Apague y encienda de nuevo la impresora. Si el indicador sigue parpadeando, avise a su superior. La impresora debe ser reparada.
Atasco de papel
Apague la impresora y abra la tapa del papel de rollo para retirar el papel atascado. Tras ello, instale el papel de rollo correctamente. Si la tapa del papel de rollo no se abre, consulte la sección indicada más abajo.
Si hay pegamento u otra sustancia ajena en la cuchilla del cortador automático, en el rodillo de platina o en la ruta del papel, es posible que se registre un atasco de papel. Véase "Limpieza del interior de la impresora" en la página 68 para observar las instrucciones de limpieza.
Nota:
El uso de la impresora durante periodos prolongados puede provocar el desgaste del rodillo de platina, lo que hace que el papel de la etiqueta sin revestimiento se adhiera fácilmente al rodillo de platina. Si se deja la impresora durante un periodo prolongado con el papel de etiqueta sin revestimiento en la impresora, puede producirse un atasco de papel debido a que el papel de etiqueta se adhiere al rodillo.
Si se produce un atasco de papel, limpie el interior de la impresora. ("Limpieza del interior de la impresora" en la página 68)
Si se producen atascos de papel con frecuencia, incluso después de limpiar el interior de la impresora, se debe reemplazar el rodillo de la platina. Póngase en contacto con el personal de servicio calificado.
También puede evitar los atascos de papel con anticipación si vuelve a colocar el rollo de papel. ("Instalación/Sustitución del papel de rollo" en la página 68)
Para especificaciones de 68: esta impresora está equipada con una referencia que alimenta periódicamente el papel si la impresora está encendida durante un periodo prolongado (aprox. 12 horas) sin impresión para evitar que el papel de etiqueta se adhiera al rodillo de la platina. El margen superior para la suma impresa antes de que la alimentación de papel será grande, incluso si la retroalimentación está habitada.
La tapa del papel de rollo no se abre
Siga las etapas indicadas a continuación cuando la tapa del papel de rollo no se abra
- Apague la impresora.
- Introduzca una herramienta como un destornillador en las ranuras de ambos lados y levante la tapa en dirección de la flecha para retirarla. (Véase la ilustración J.)
- Gire la tuerca en dirección de la flecha, utilizando un lápiz de punta de bola o unas pinzas, hasta que vea una marca triangular en la abertura. (Véase la ilustración K .)
Especificaciones de TM-L90
| Ancho de papel de 80 mm | Ancho de papel de 58 mm | Ancho de papel de 40 mm | ||
| Método de impresión Impresión | de linea tírmica | |||
| Densidad de punto 203 × 203 dpi | pí [puntos por 25,4 mm {1"}] | |||
| Ancho de impresión 72 mm {2,8}4", 576 posiciones de punto | Modelo 65*/66*/68*: 52,5 mm {2,07"}, 420 posiciones de punto | 35 mm {1,38"}, 280 posiciones de punto | ||
| Modelo 67*: 50,0 mm {1,97"}, 400 posiciones de punto | ||||
| Dimensiones del papel 79,5 ± 0.5 mm {3,13 ± 0,02 × 4"} | 57,5 ± 0,5 × maxi. Φ102 mm {2,26 ± 0,02 × 4"} | 39,5 ± 0,5 × maxi. Φ102 mm {1,56 ± 0,02 × 4"} | ||
| Tipo de papel | Papel tírmico NTP | P080-80 NTP058-80 - (No usar) | ||
| Papel de etiqueta sin revestimiento | 9023 - 1274 (6 rollos)9023 - 1253 (12 rollos) | 9023 - 1823 (12 rollos)9023 - 1397 (30 rollos) | 9023 - 1275 (6 rollos)9023 - 1257 (12 rollos) | |
| Alimentación*1 | CC + 24 V ± 7% | |||
| Consumo de corriente Aproximado | adamente 1,8 A | |||
| Temperatura/Humedad | Papel tírmico O | operación: 5 a 45 °C {41 a 113 °F}, 10 a 90% HR Almacenimiento: -10 a 50 °C {14 a 122 °F}, 10 a 90% HR (excepto el papel) | ||
| Papel de etiqueta sin revestimiento | Operación: 5 a 35 °C {41 a 95 °F}, 20 a 80% HR Almacenimiento: -10 a 50 °C {14 a 122 °F}, 10 a 90% HR (excepto el papel) | |||
| Humedad 10 a 90% | ||||
| Dimensiones generales 140 × 203 × 148 mm {5,51 × 7,99 × 5,83"} (An × P × Al) | ||||
| Peso (masa) Aproximadamente | 1,9 kg {4,19 lb} | |||
ppp: punto por 25,4 mm (puntos por pulgada) *1: Haga uso de las normas de seguridad aplicables a las fuentes de alimentación que cumplan las siguientes especificaciones. Salida nominal: 24 V/2,0-10,0 A, Salida máxima: 240 VA o menos
Portugués
Ilustraciones
Está instalada una guía de papel de 40 mm
Está instalada una guía de papel de 58 mm
- RESTRICCIONES DE USO
- CUIDO
- INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD
- CLAVE DE LOS SÍMBOLOS
- ADVERTENCIA
- PRECAUCIÓN
- PRECAUCIONES DE SEGURIDAD
- ETIQUETAS DE PRECAUCIÓN
- CÓMO DESCARGAR PROGRAMAS GESTORES, UTILIDADES Y MANUALES
- PARTES DE LA IMPRESORA
- PANEL DE CONTROL
- ①LED
- LED (ERROR)
- LED (PAPER)
- BOTÓN (FEED)
- INSTALACIÓN DE LA IMPRESORA EN FORMA HORIZONTAL O VERTICAL
- RETIRADA O INSTALACIÓN DE LA GUÍA DE PAPEL
- RETIRAR LA GUÍA DE PAPEL
- INSTALAR LA GUÍA DE PAPEL
- CONEXIÓN DE CABLES
- INSTALACIÓN/SUSTITUCIÓN DEL PAPEL DE ROLLO
- LIMPIEZA
- LIMPIEZA DEL CUERPO DE LA IMPRESORA
- LIMPIEZA DEL INTERIOR DE LA IMPRESORA
- EJECUTAR UNA PRUEBA AUTOMÁTICA
- RESTABLECER LA IMPRESORA
- SOLUCIÓN DE PROBLEMAS
- LA IMPRESIÓN ES DÉBIL
- EL TAMAÑO DE LOS CARACTERES IMPRESOS NO ES ADECUADO PARA PAPEL DE 40 NI 58 MM DE ANCHO
- LED (ERROR) ENCENDIDO O PARPADEANDO
- ATASCO DE PAPEL
- NOTA
- LA TAPA DEL PAPEL DE ROLLO NO SE ABRE
- PORTUGUÉS
- ILUSTRACIONES
Marca : EPSON
Modelo : TML90II LFC
Categoría : Impresora
