LDSTND001 - Soporte de pantalla VIEWSONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de pantalla de pie (fijo)
Marca y modelo	ViewSonic LDSTND001
Compatibilidad	Exclusivamente para pantallas ViewSonic Direct View LD135-151
Material	Acero con recubrimiento en polvo
Altura aproximada	Aproximadamente 2000 mm (según configuración)
Ancho aproximado	Aproximadamente 1500 mm (según configuración)
Profundidad aproximada	Aproximadamente 800 mm (según configuración)
Peso aproximado	Aproximadamente 50 kg (solo piezas)
Carga máxima soportada	Diseñado para pantalla LD135-151 (peso estimado ~100 kg)
Funciones principales	Soporte de suelo mural, instalación modular para pantallas LED de gran formato
Tipo de instalación	Ensamblaje requerido, montaje en suelo con ruedas
Contenido de la caja	Soportes izquierdo y derecho, travesaños inferior y superior, 14 pernos M6x80, 8 tornillos M6x10, 2 tornillos KM3x6, llave Allen, cubiertas de la caja de control
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos.
Seguridad	Riesgo de vuelco: no rodar sobre cables, superficies irregulares o inclinadas. Siempre bloquear las ruedas antes de mover. Usar solo con los modelos especificados.
Piezas de repuesto y reparabilidad	Las piezas de repuesto están disponibles bajo pedido. La reparación debe ser realizada por un profesional calificado.

Preguntas frecuentes - LDSTND001 VIEWSONIC

¿Qué pantallas son compatibles con el soporte LDSTND001?

Este soporte está diseñado exclusivamente para pantallas ViewSonic Direct View LD135-151. Usarlo con otros modelos puede causar inestabilidad y lesiones.

¿Cómo ensamblar el soporte de suelo?

Fije los soportes izquierdo (C) y derecho (E) al travesaño inferior (D) con dos pernos M6x80 mm cada uno. Luego fije el travesaño superior (F) con cuatro pernos M6x80 mm. Apriete todos los pernos con la llave Allen provista.

¿Cómo instalar la caja de control del sistema?

Despliegue el panel de la caja de control con cuidado de los cables. Alinéelo con los ocho agujeros del travesaño inferior y fíjelo con ocho tornillos M6x10 mm. Agregue dos tornillos adicionales para unir las dos mitades.

¿Cómo montar las cajas centrales?

Asegúrese de que los tres soportes de montaje estén posicionados correctamente. Levante cada caja y coloque su soporte en el riel del travesaño superior. Fije con tornillos M6x10 mm. Bloquee los pernos y ganchos entre las cajas.

¿Cómo instalar los módulos LED?

Use guantes antiestáticos. Haga coincidir los números de los módulos con los de las cajas. Asegúrese de que estén al ras. Golpee suavemente si es necesario para eliminar espacios.

¿Qué precauciones de seguridad debo tomar?

No haga rodar el soporte sobre cables o superficies irregulares. Desbloquee las ruedas antes de mover. No empuje la parte frontal de la pantalla. Use solo con los modelos compatibles.

¿Cuántos cables de red y alimentación debo conectar?

Debe conectar cinco (5) cables de red y cinco (5) cables de alimentación entre cada caja y la caja de control del sistema.

¿Cómo instalar las cubiertas de la caja de control?

Primero conecte el cable del botón de encendido. Alinee la cubierta con la caja y fíjela con los 12 tornillos KM3x6 mm. Repita para las cubiertas central e izquierda.

¿Cómo limpiar el soporte?

Use un paño suave y seco para limpiar el polvo. Evite productos químicos o abrasivos que puedan dañar el recubrimiento.

¿Dónde encontrar piezas de repuesto?

Contacte al servicio al cliente de ViewSonic o a un distribuidor autorizado. Las reparaciones deben ser realizadas por un profesional para garantizar la seguridad.

MANUAL DE USUARIO LDSTND001 VIEWSONIC

Instalación del pedestal para el suejo

El pedestal para el sueño es un accesorio optional. Siga las instrucciones que se indicate a continuación para ensamblar e instalar la pantalla de LED en el pedestal.

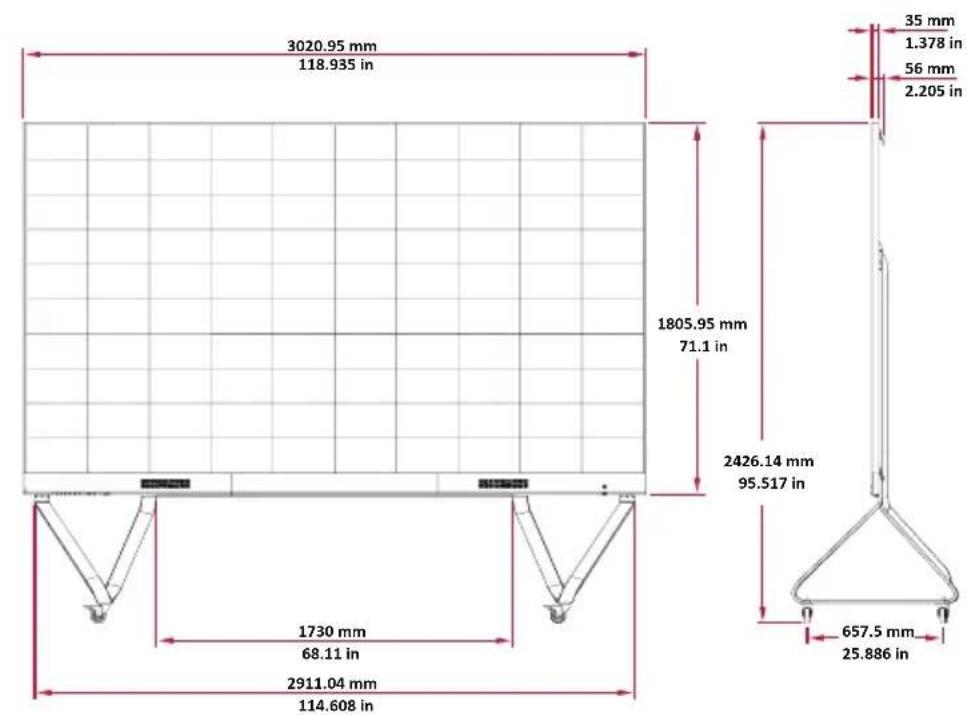

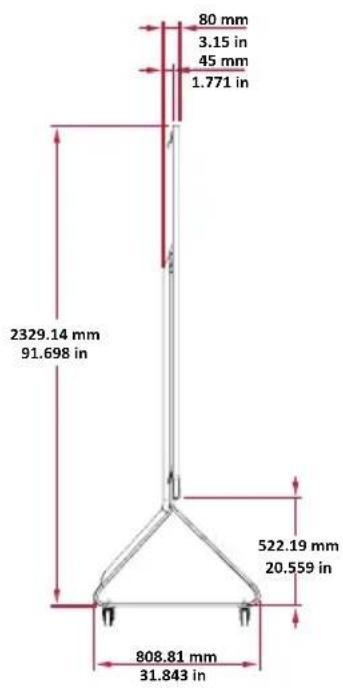

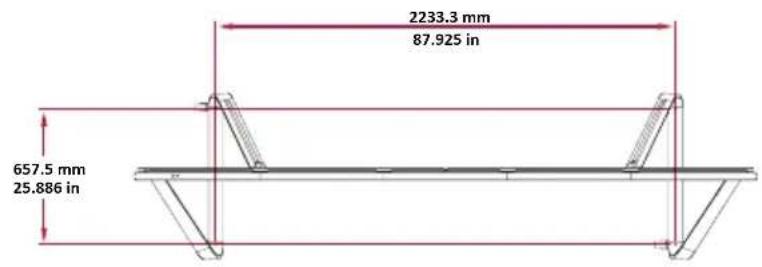

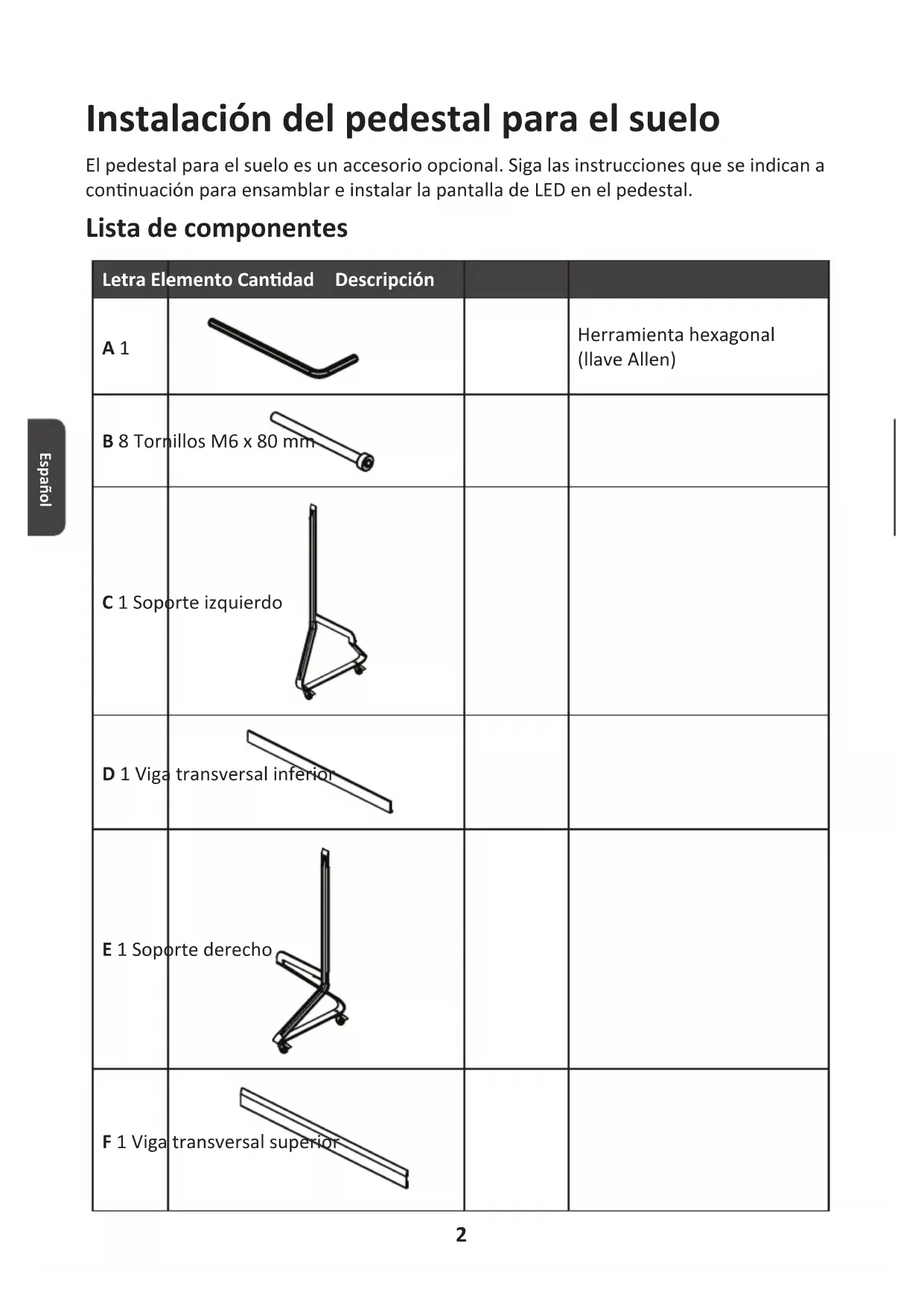

Lista de componentes

Letra Elemento Cantidad Descripción
A 1			Herramienta hexagonal (Ilave Allen)
B 8 Tornillos M6 x 80 mm
C 1 Soporte izquierdo
D 1 Viga transversal inferior
E 1 Soporte Derecho
F 1 Viga transversal superior

PRECAUCION

• Este pedestal debe utilizesunicamente con ViewSonic Direct View LD135-151. El uso de este pedestal conOthers modeloscouldcaesarestabilitad ylesiones.

! iPELIGRO DE INCLINACION!

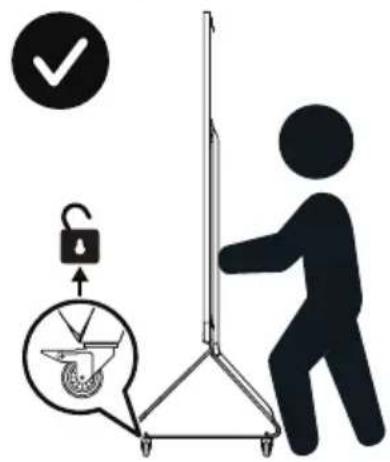

• NO haga rodar el pedestal sobre cables, superficies irregularares, sucias, blandas o muy inclinadas.
• NO empuje la parte frontal de la pantalla. Siempre desbloquees las ruedas antes de traslatar el producto. Si no se siguen estasindicaciones, el equipo能把 resultar dañado y se pueda producir lesiones personales.

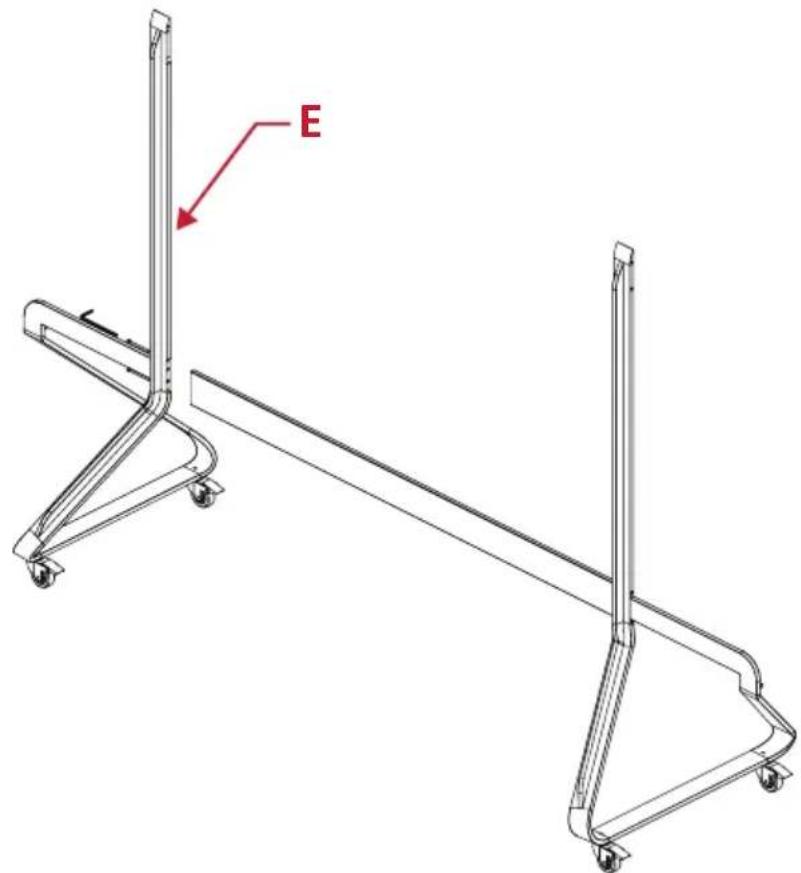

Ensamblar el pedestal para el suejo

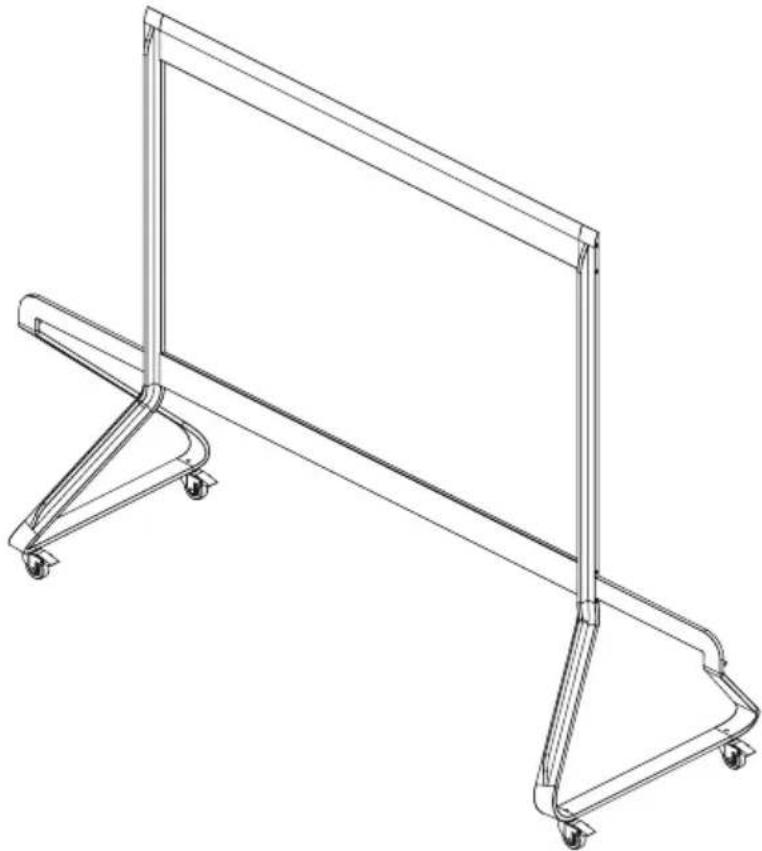

1. Una el soporte izquierdo "C" a la viga transversal inferior "D" con dos (2) tornillos M6 x 80 mm "B" y mediante una llave Allen "A".

1. Una el soporte derecho "E" a la viga transversal inferior con dos tornillos (2) M6 x 80 mm.

1. Una la viga transversal superior "F" a los soportes izquierdo y derechos con quatre tornillos (4) M6 x 80 mm.

1. Asegúrese de que todos los tornillos estén presupuestos correctamente con una llave Allen.

Conectar la caja de control del sistema a la base para el suelo

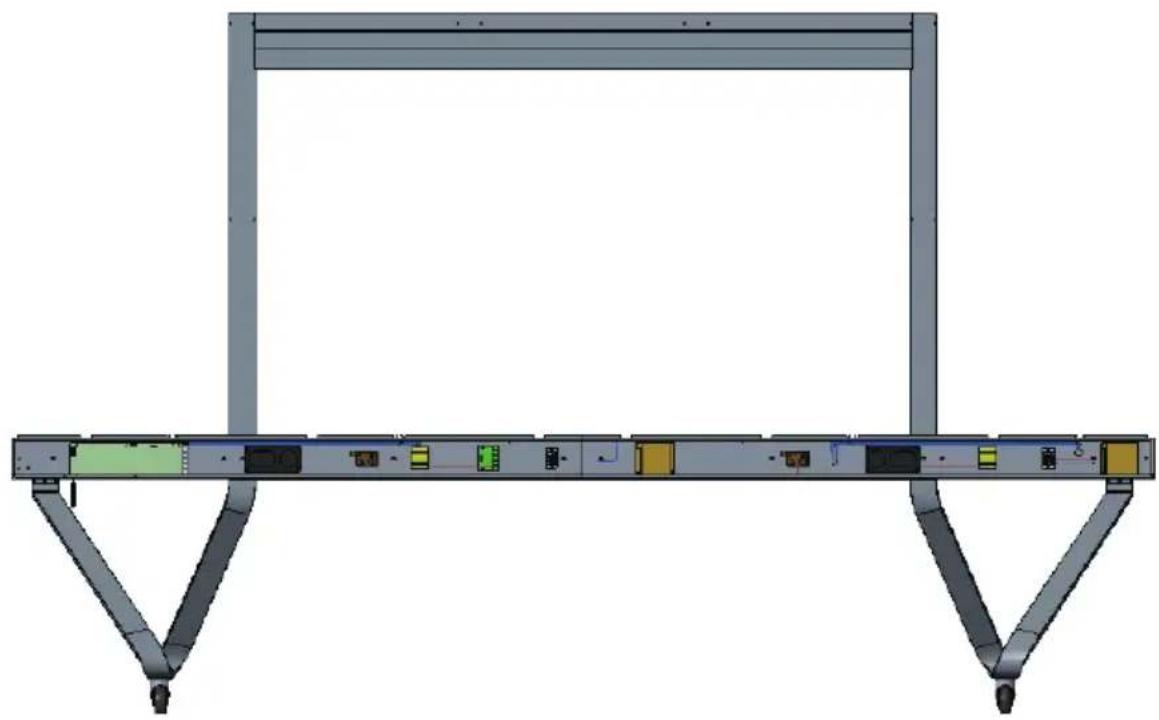

1. Despliegue con cuidado el panel de la caja de control del sistema. Asegúrese de que la tarjeta de la caja de control del sistema está la izquierda.

NOTA: Extreme las precauciones, ya que el panel de la caja de control del sistemas se分开aré en dos piezas y los cables seguirán connectados.

1. Alinee la caja de control del sistema con los ocho (8) orificios de la viga transversal inferior y asegúrela con ocho (8) tornillos M6x10 mm.

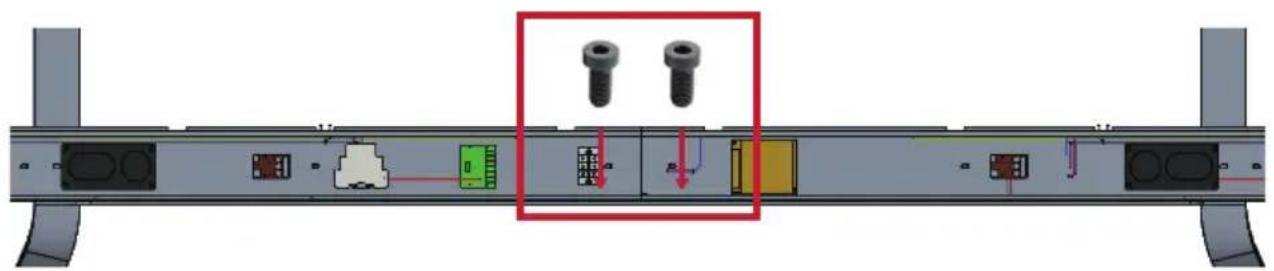

1. Instale dos (2) tornillos adiconiales (M6× 10mm) para conectar las dos mitades de la caja de control del sistema.

NOTA: Los tornillos (M6x10 mm) está colocados en la caja de accesorios de la pantalla LED.

Instalar los armarios centrales

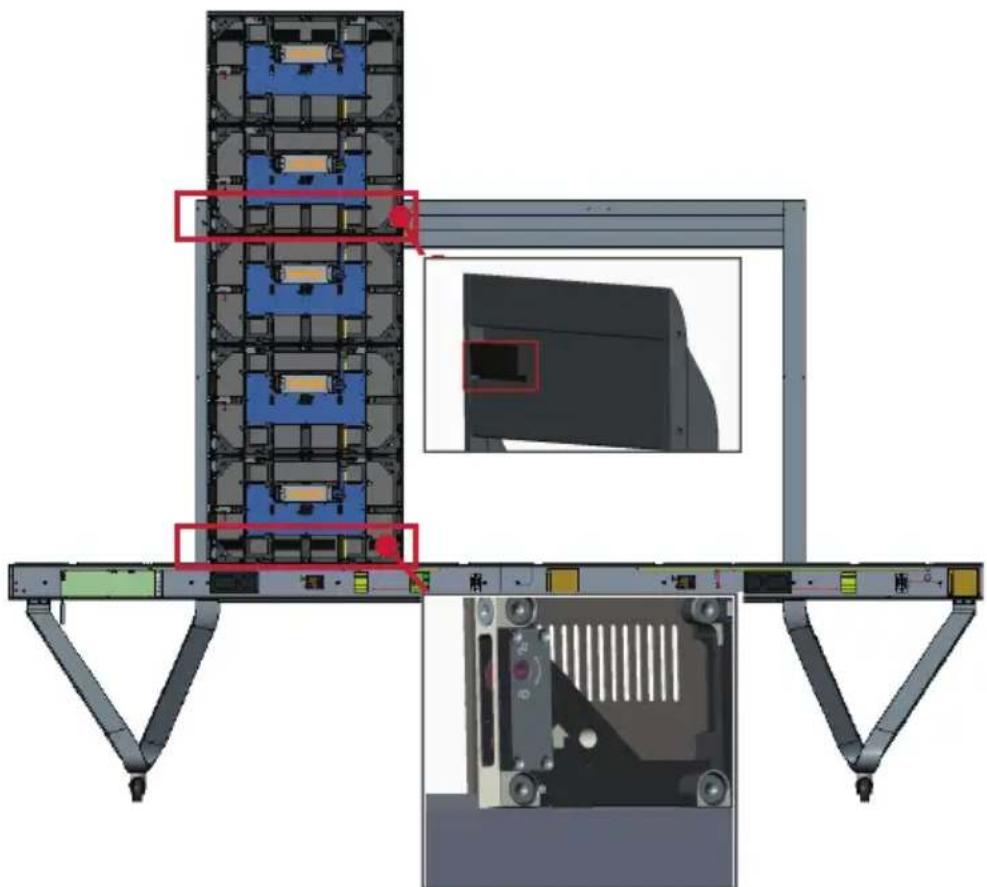

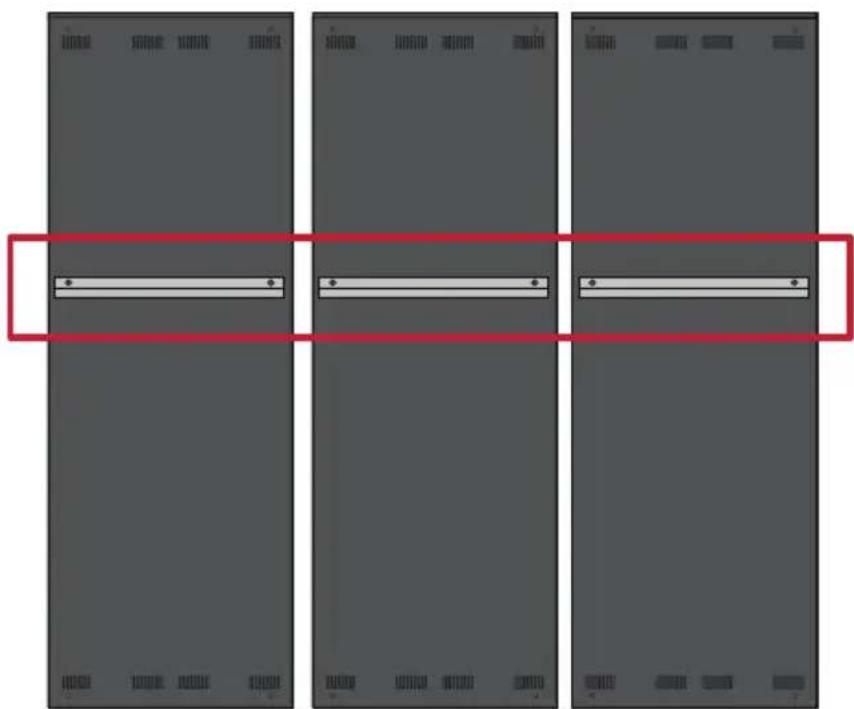

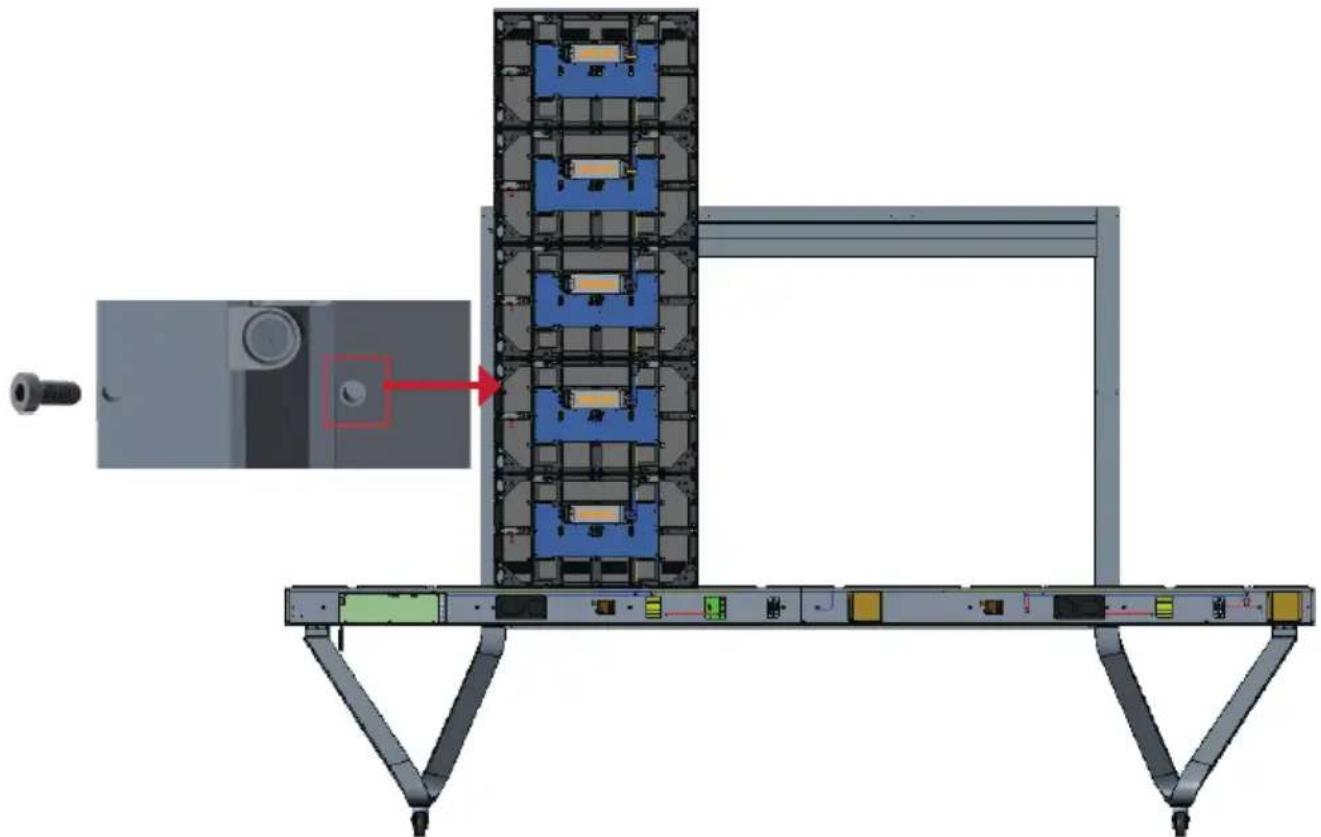

1. Asegúrese de que los tres (3) soportes de instalación de la parte posterior de los tres (3) armarios centrales están ubicados tal y como se muestra continua:

1. Levante con cuidado un armario hasta el pedestal para el suelo, fjando el soporte de instalacion en el canal de soporte de la viga transversal superior. La parte inferior del armario descansará sobre la viga transversal inferior.

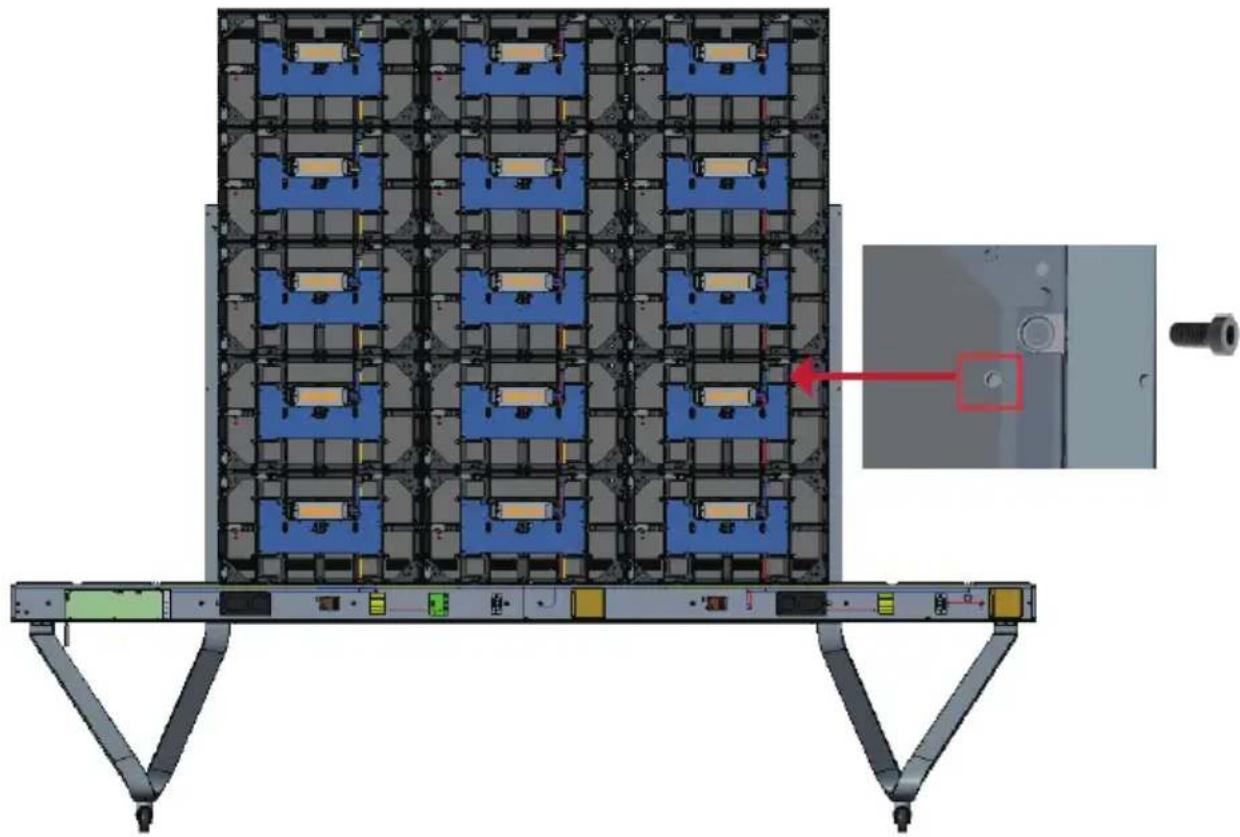

1. Asegure el armario en el soporte con los tornillos proportionados (M6x10 mm).

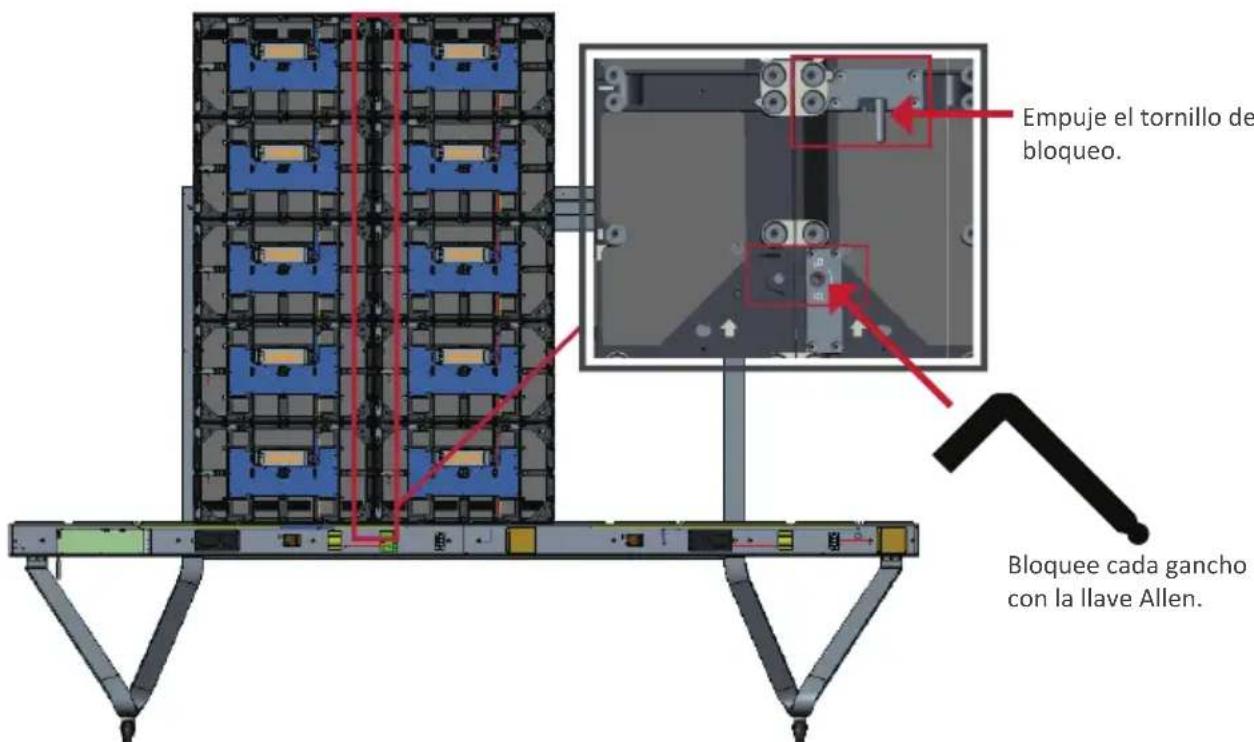

1. Empujé cada tornillo de bloqueo y bloquee cada gancho con la llave Allen para conectar de forma segura cada armario+junto. Puede ser besoinario alinear el orificio con una llave Allen para enganchar el tornillo de bloqueo.

NOTA: Hay cinco (5) tornillos debloqueo y 10 ganchos entre cada armario.

1. Repita los pasos 2 a 4 para los armarios intermedios restantes. Asegure el armario al soporte derecho con los tornillos proportionados (M6x10 mm).

Instalar el armario izquierdo y derecho

1. Levante con cuidado el armario izquierdo y derecho del pedestal del suelo, fjando el soporte de instalacion en el canal del soporte de la viga transversal superior. La parte inferior del armario descansará sobre la viga transversal inferior.

NOTA: Asegürese de que el armario y la caja de control del sistema está alineados.

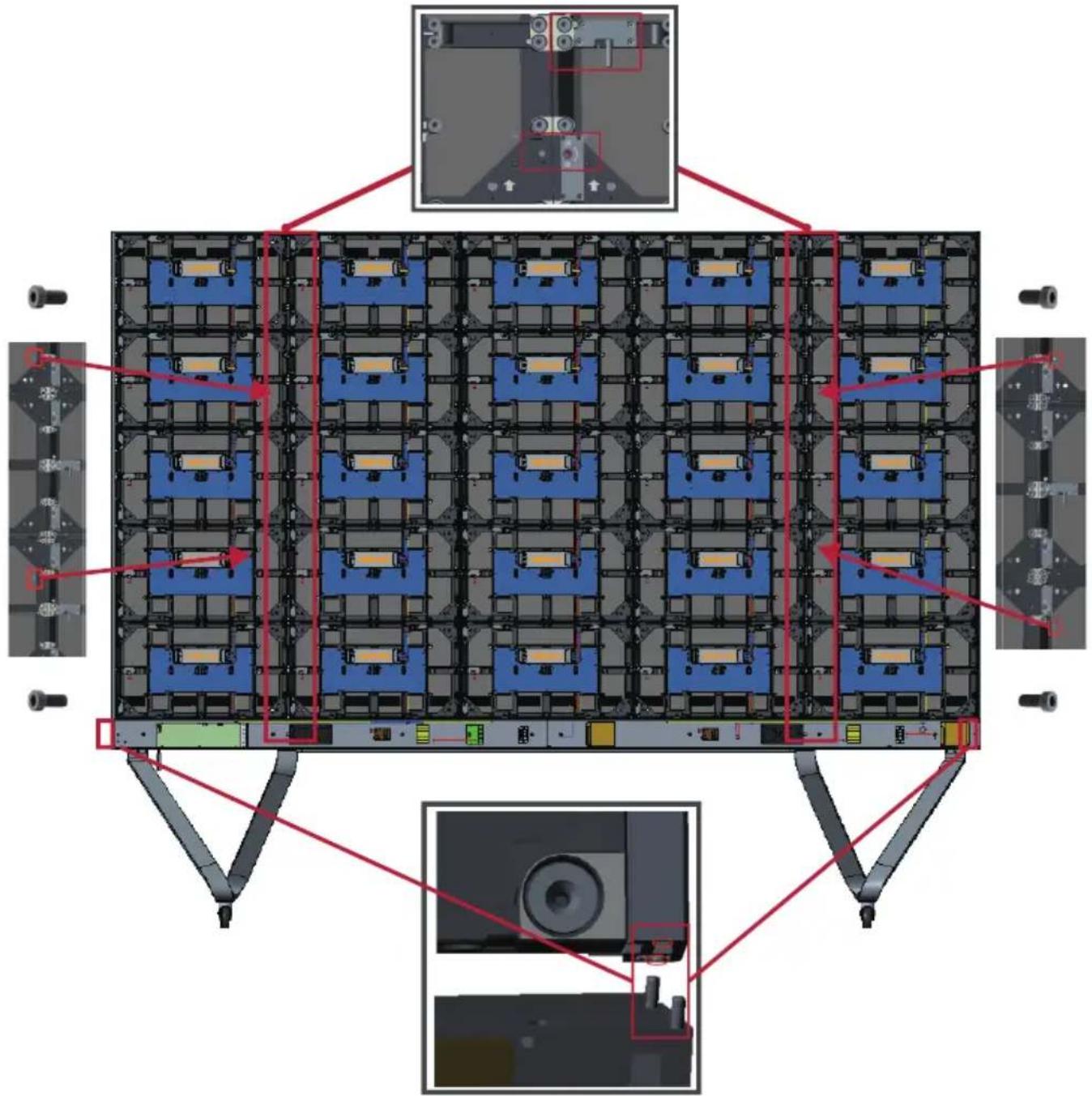

1. Empujé cada tornillo de bloqueo y bloquee cada gancho con la herramienta hexagonal para unir de forma segura los armarios izquierdo y derechos a los armarios intermedios.
2. Asegure los armarios izquierdo y derechos en el soporte con los tornillos proportionsionados (M6x10 mm).

NOTA: Hay cinco (5) tornillos debloqueo y 10 ganchos entre cada armario.

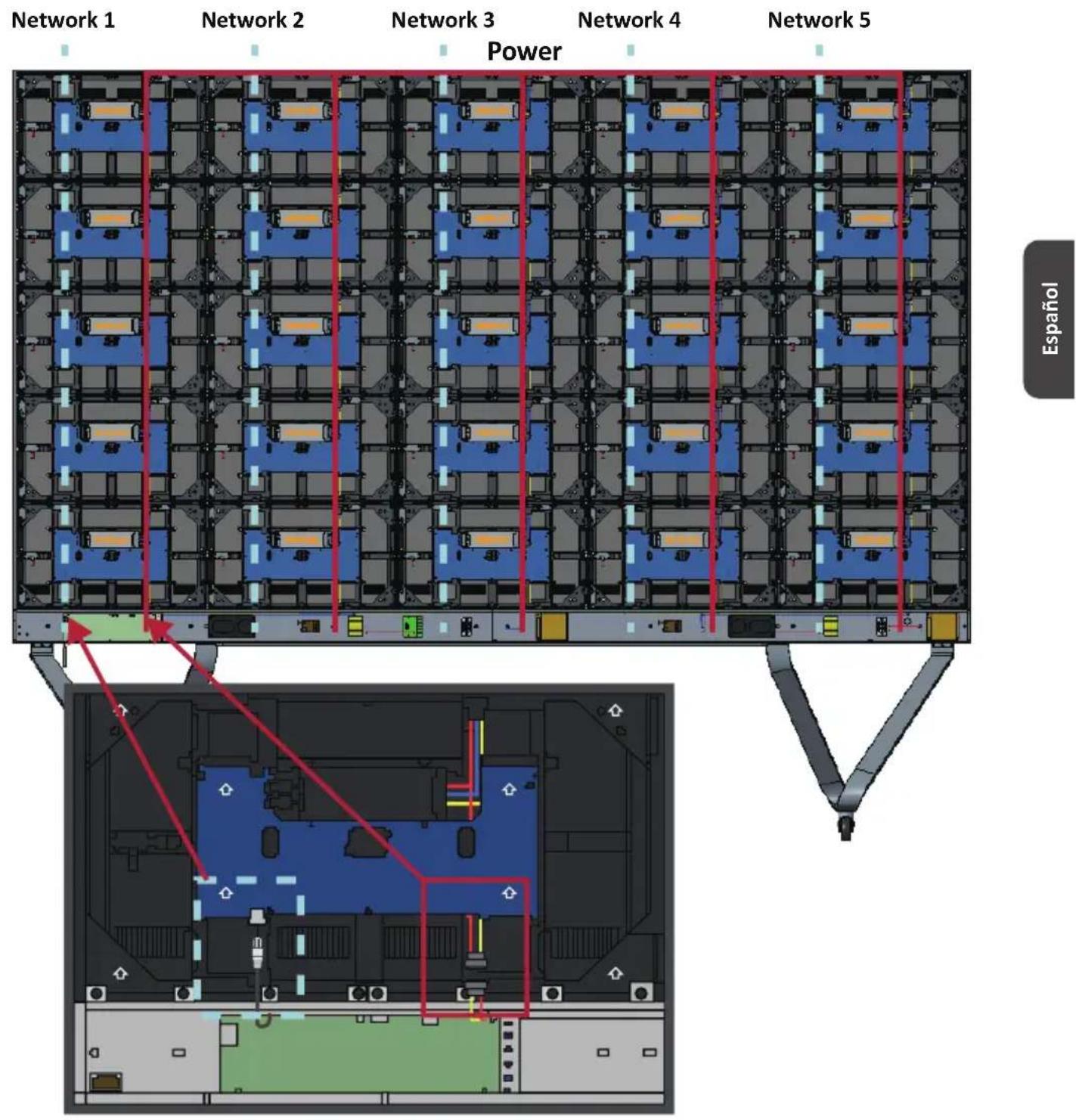

Conectar los cables de red y alimentación

Conecte los cables de red y alimentacion de cada armario a la caja de control del systema.

NOTA: Hay cinco (5) cables de red y cinco (5) cables de alimentacion para conectar.

Instalar los;módulos de LED

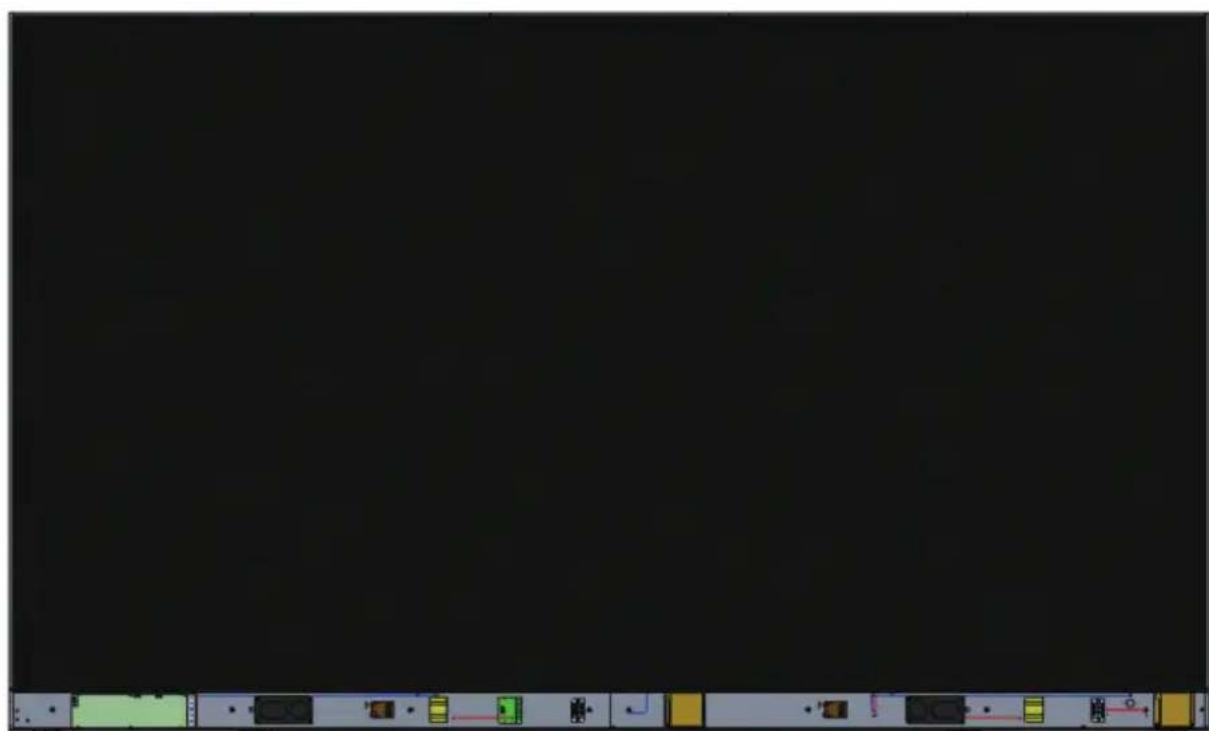

Instale cada modulo de LED en los armarios, asegurándose de que coincidan los número correspondentes del modulo y del armario. Asegúrese de que losódulos estan alineados entre s y que apenas haySeparatedación entre cada uno de ellos. Puede que sea necesario golpear suavamente el modulo para que quede al ras.

PRECAUCION Póngase uno guantes antiestéticos antes de Manipular los modulos de LED.

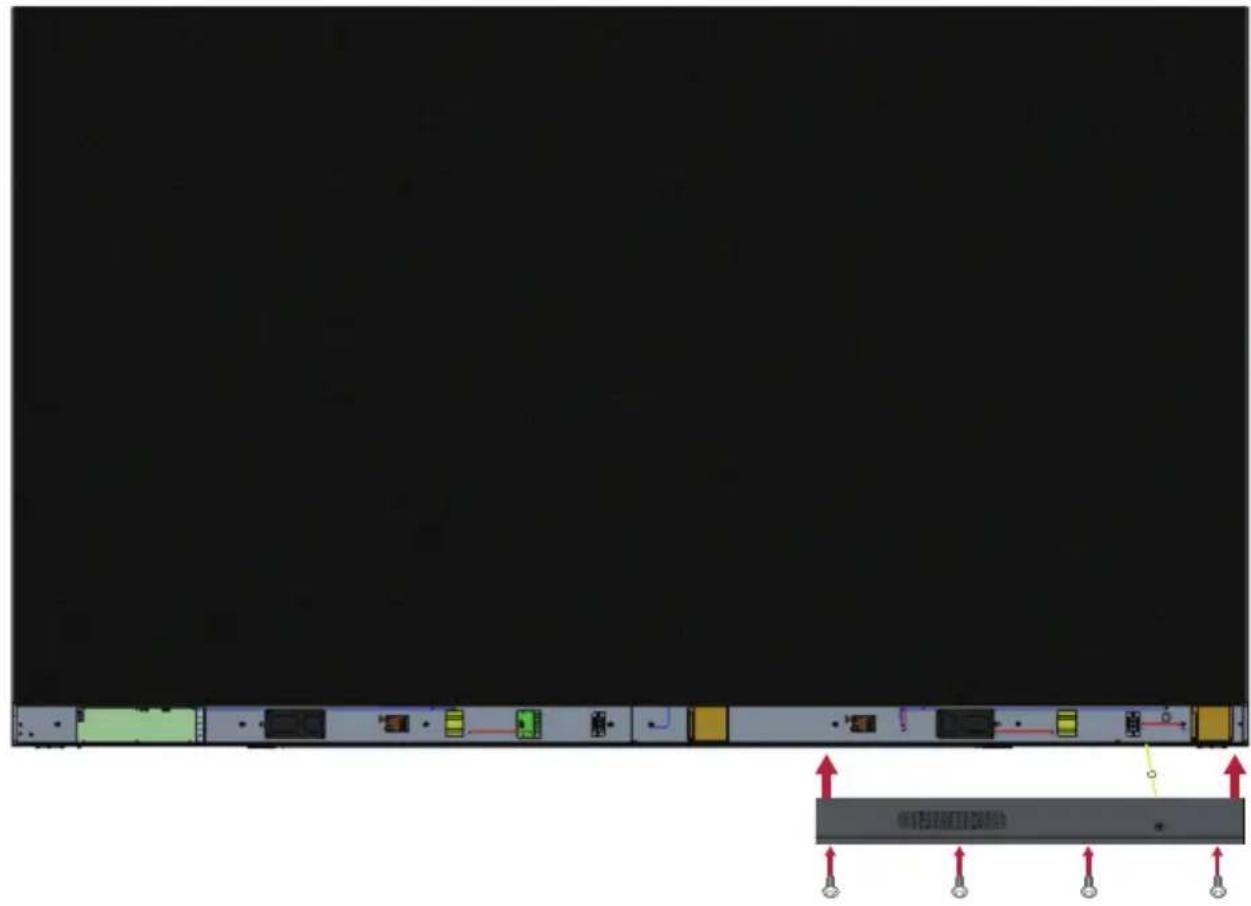

Instalar las cubiertas de la caja de control del sistema

Hay tres (3) cubiertas de caja de control del sistema: Izquierda, central y derecha.

1. Comience instalando la cubierta derecha en la caja de control del sistema.

NOTA: Asegúrese de que el cable del botón de alimentación está conectado al cable de alimentación de la caja de control del sistemas antes de fjjar la cubierta.

1. Después de conectar el cable del botón de alimentación, asegúrese de que la cubierta derecha está correctamente alineada con la caja de control del sistema; a continuación, asegúrela con los 12 tornillos proportionados (KM3x6 mm).

NOTA: Los tornillos (KM3x6 mm) está colocados en la caja de accesorios de la pantalla LED.

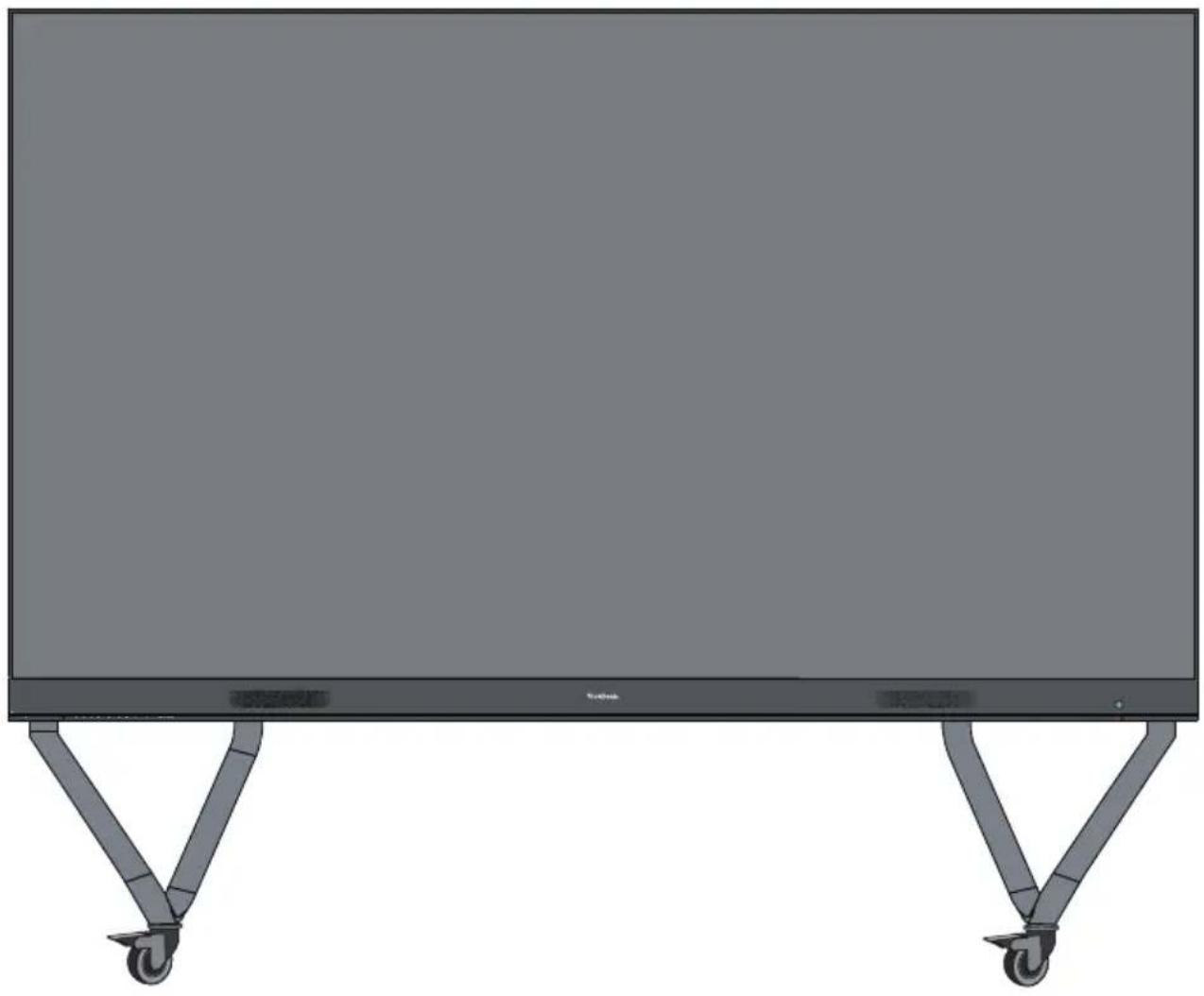

1. Pepita los pasos anteriores para la cubierta central e izquierda. Cuando todas las cubiertas estén fjadas,ould encender la pantalla de LED.

Zemin Standi Kurulumu
