LDSTND001 - Bildschirmhalter VIEWSONIC - Kostenlose Bedienungsanleitung

Produkttyp	Standfuß-Bildschirmhalterung (fest)
Marke und Modell	ViewSonic LDSTND001
Kompatibilität	Ausschließlich für ViewSonic Direct View LD135-151 Bildschirme
Material	Stahl mit Pulverbeschichtung
Ungefähre Höhe	Ca. 2000 mm (je nach Konfiguration)
Ungefähre Breite	Ca. 1500 mm (je nach Konfiguration)
Ungefähre Tiefe	Ca. 800 mm (je nach Konfiguration)
Ungefähres Gewicht	Ca. 50 kg (nur Teile)
Maximale Tragfähigkeit	Für Bildschirm LD135-151 ausgelegt (geschätztes Gewicht ~100 kg)
Hauptfunktionen	Boden-Wandhalterung, modulare Installation für LED-Großformatbildschirme
Installationsart	Montage erforderlich, Bodenmontage mit Rollen
Lieferumfang	Linke und rechte Halterungen, untere und obere Querträger, 14 Schrauben M6x80, 8 Schrauben M6x10, 2 Schrauben KM3x6, Inbusschlüssel, Abdeckungen des Steuergehäuses
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine scheuernden Mittel verwenden.
Sicherheit	Kippgefahr: Nicht über Kabel, unebene oder schräge Flächen rollen. Vor dem Verschieben immer die Rollen verriegeln. Nur mit den angegebenen Modellen verwenden.
Ersatzteile und Reparaturfähigkeit	Ersatzteile sind auf Anfrage erhältlich. Die Reparatur muss von einem qualifizierten Fachmann durchgeführt werden.

Häufig gestellte Fragen - LDSTND001 VIEWSONIC

Welche Bildschirme sind mit der Halterung LDSTND001 kompatibel?

Diese Halterung ist ausschließlich für ViewSonic Direct View LD135-151 Bildschirme ausgelegt. Die Verwendung mit anderen Modellen kann zu Instabilität und Verletzungen führen.

Wie montiere ich die Bodenhalterung?

Befestigen Sie die linke (C) und rechte (E) Halterung mit jeweils zwei Schrauben M6x80 mm am unteren Querträger (D). Befestigen Sie dann den oberen Querträger (F) mit vier Schrauben M6x80 mm. Ziehen Sie alle Schrauben mit dem mitgelieferten Inbusschlüssel fest.

Wie installiere ich das Systemsteuergehäuse?

Klappen Sie die Abdeckung des Steuergehäuses vorsichtig auf, achten Sie auf die Kabel. Richten Sie sie an den acht Löchern des unteren Querträgers aus und befestigen Sie sie mit acht Schrauben M6x10 mm. Fügen Sie zwei zusätzliche Schrauben hinzu, um die beiden Hälften zu verbinden.

Wie montiere ich die Mittelgehäuse?

Stellen Sie sicher, dass die drei Montagehalterungen korrekt positioniert sind. Heben Sie jedes Gehäuse an und setzen Sie seine Halterung in die Schiene des oberen Querträgers. Befestigen Sie es mit Schrauben M6x10 mm. Verriegeln Sie die Schrauben und Haken zwischen den Gehäusen.

Wie installiere ich die LED-Module?

Tragen Sie antistatische Handschuhe. Stimmen Sie die Modulnummern mit denen der Gehäuse ab. Stellen Sie sicher, dass sie bündig sind. Klopfen Sie bei Bedarf vorsichtig, um Lücken zu beseitigen.

Welche Sicherheitsvorkehrungen muss ich treffen?

Rollen Sie die Halterung nicht über Kabel oder unebene Flächen. Entriegeln Sie die Rollen vor dem Verschieben. Drücken Sie nicht gegen die Vorderseite des Bildschirms. Nur mit kompatiblen Modellen verwenden.

Wie viele Netzwerk- und Stromkabel muss ich anschließen?

Sie müssen fünf (5) Netzwerkkabel und fünf (5) Stromkabel zwischen jedem Gehäuse und dem Systemsteuergehäuse verbinden.

Wie installiere ich die Abdeckungen des Steuergehäuses?

Schließen Sie zuerst das Kabel des Netzschalters an. Richten Sie die Abdeckung am Gehäuse aus und befestigen Sie sie mit den 12 Schrauben KM3x6 mm. Wiederholen Sie den Vorgang für die mittlere und linke Abdeckung.

Wie reinige ich die Halterung?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Vermeiden Sie chemische oder scheuernde Mittel, die die Beschichtung beschädigen könnten.

Wo finde ich Ersatzteile?

Kontaktieren Sie den ViewSonic-Kundendienst oder einen autorisierten Händler. Reparaturen müssen von einem Fachmann durchgeführt werden, um die Sicherheit zu gewährleisten.

BEDIENUNGSANLEITUNG LDSTND001 VIEWSONIC

Schnellstartanleitung

Der Bodenständer ist ein optionales Zubehör. Befolgen Sie die nachstehenden Anweisungen zur Montage und Installation Ihres LED-Displays am Ständer.

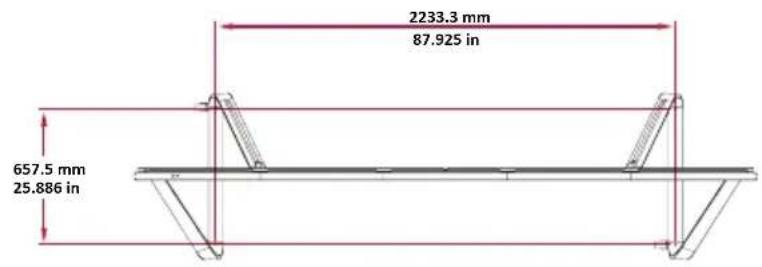

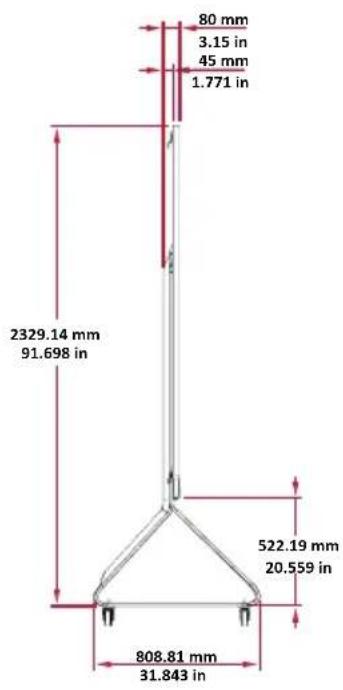

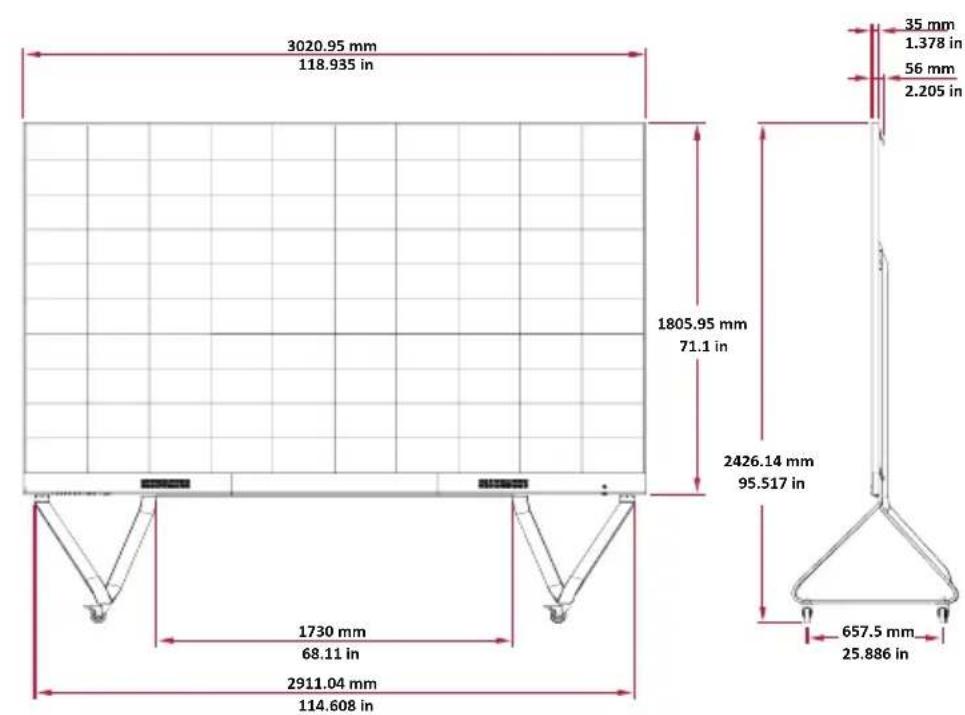

K部件enliste

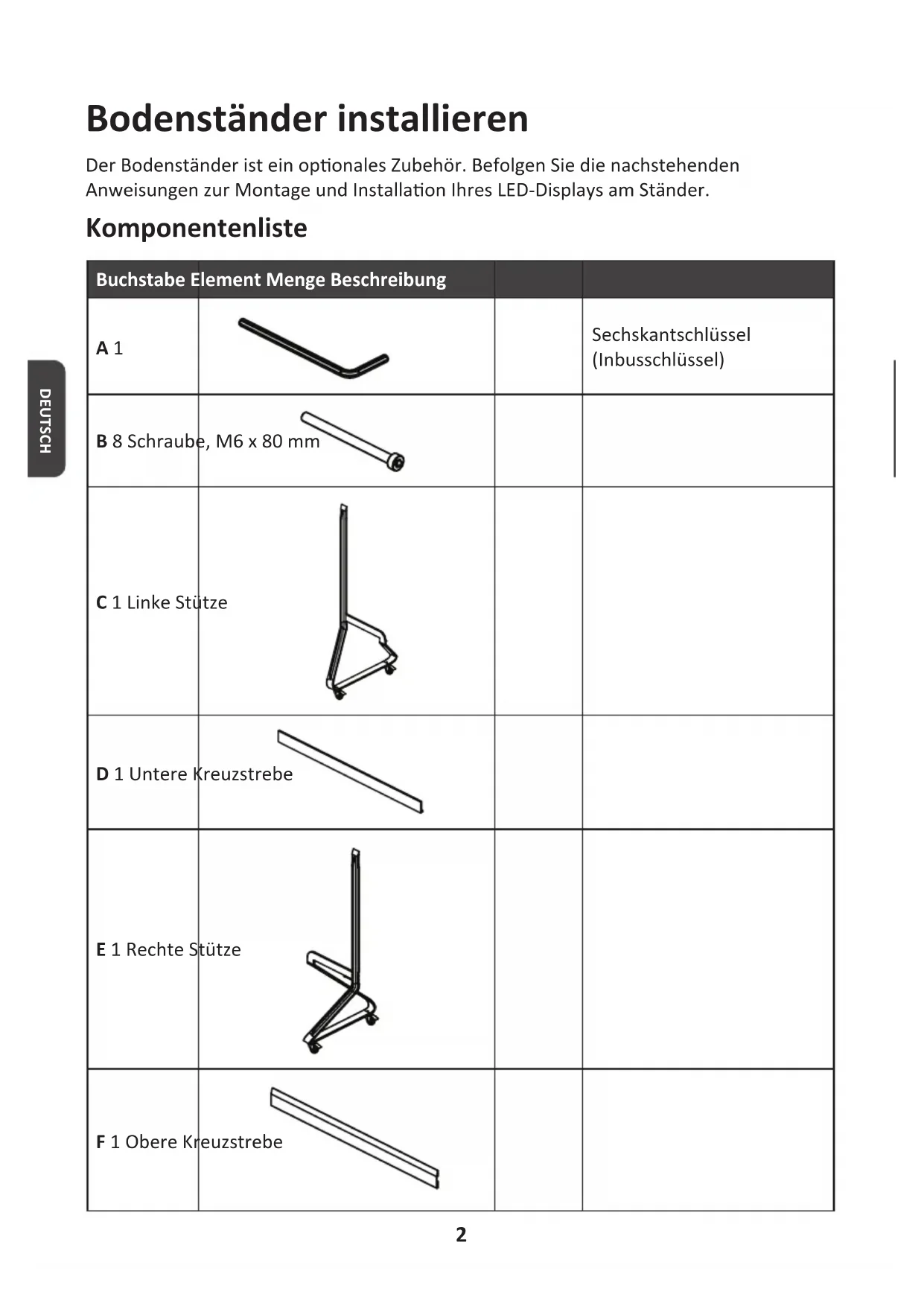

Buchstabe Element Menge Beschreibung
A 1			Sechskantschluss (Inbusschluss)
B 8 Schraube, M6 x 80 mm
C 1 Linke Stütze
D 1 Untere Kreuzstrebe
E 1 Rechte Stütze
F 1 Obere Kreuzstrebe

ACHTUNG

• Dieser Ständer ist nur für die Verwendung mit ViewSonic Direct View LD135-151 vorgesehen. Die Verwendung theses Ständer mit anderen Modellen kann Instabilität und Verletzungen verursachen.

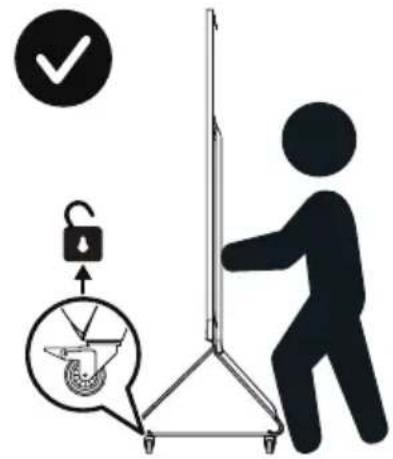

! KIPPGEFAHRI!

• Rollen Sie den Ständer NICHT über Kabel, unebene, schmutzige, weiche oder stark geneigte Oberflächen.
• Drücken Sie NICHT gegen die Vorderseite des Displays. Geben Sie immer die Räder frei, bevor Sie das Produkt bewegen. Bei Nichteinhaltung theses Hinweises kann es zu Geräteschädern und Verletzungen kommt.

Bodenstandermontieren

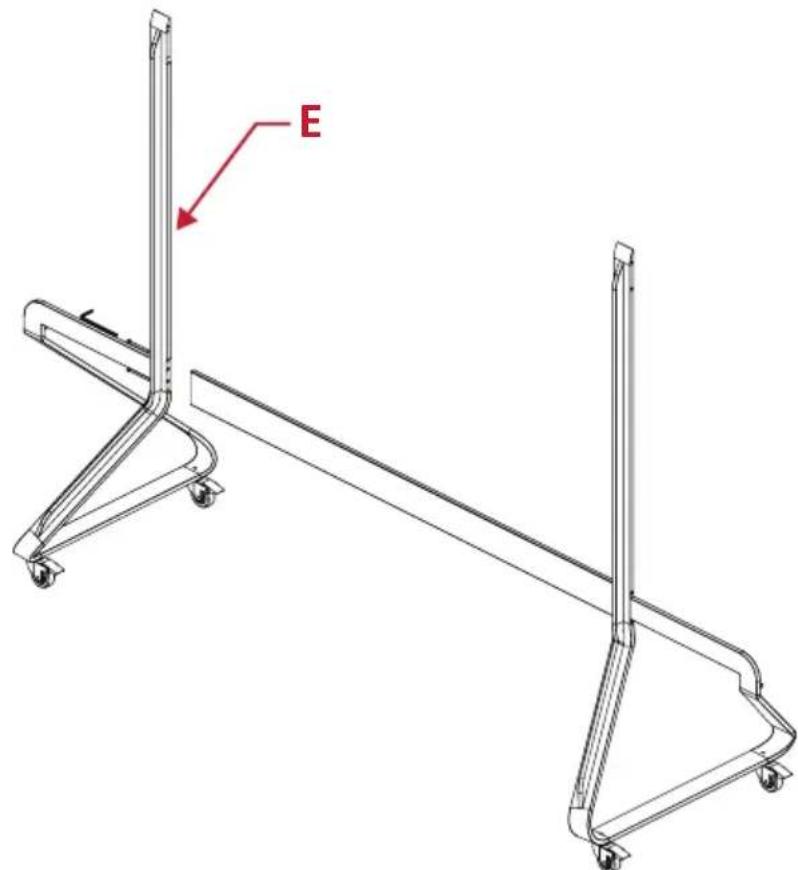

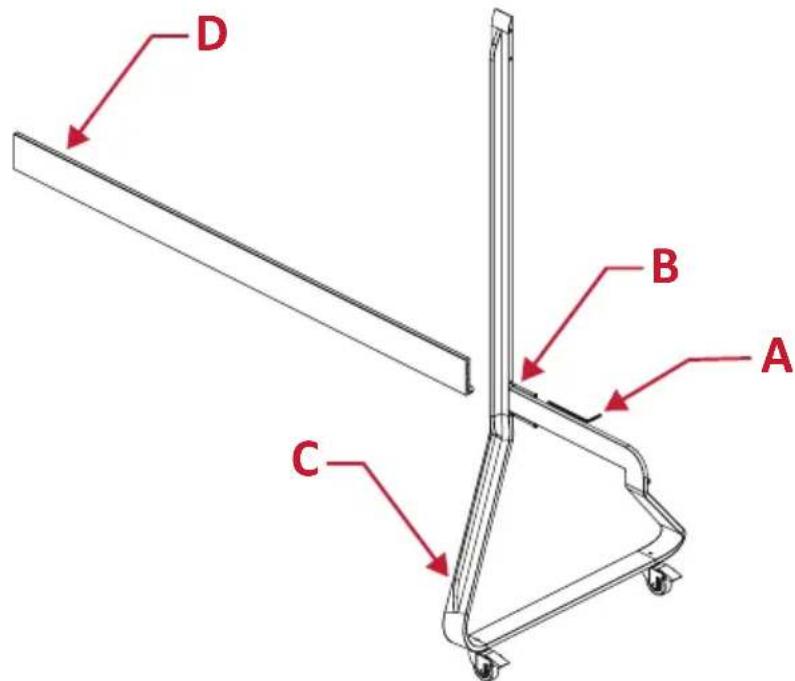

1. Verbinden Sie die linke Stütze C mit der unteren Kreuzstrebe D mit zwei (2) Schrauben (M6× 80mm) B und einem Inbusschluss A.

1. Verbinden Sie die rechte Stütze E über zwei (2) Schrauben (M6× 80mm) mit der unteren Kreuzstrebe.

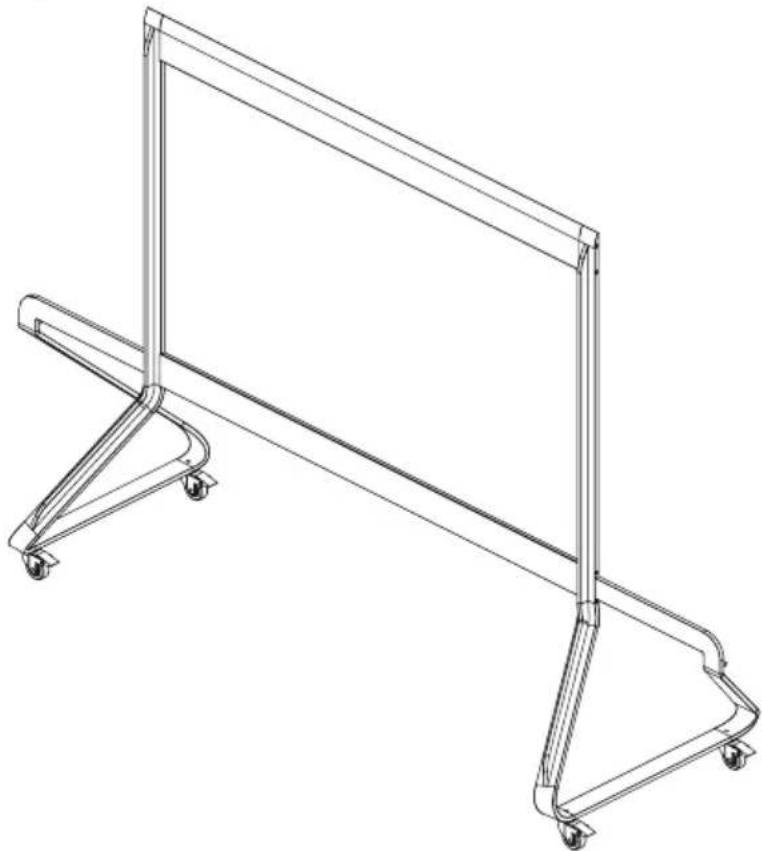

1. Verbinden Sie die obere Kreuzstrebe F über vier (4) Schrauben (M6× 80mm) mit der linken und rechten Stütze.

1. Achten Sie darauf, alle Schrauben mit einem Inbusschlüssel sicher festzuziehen.

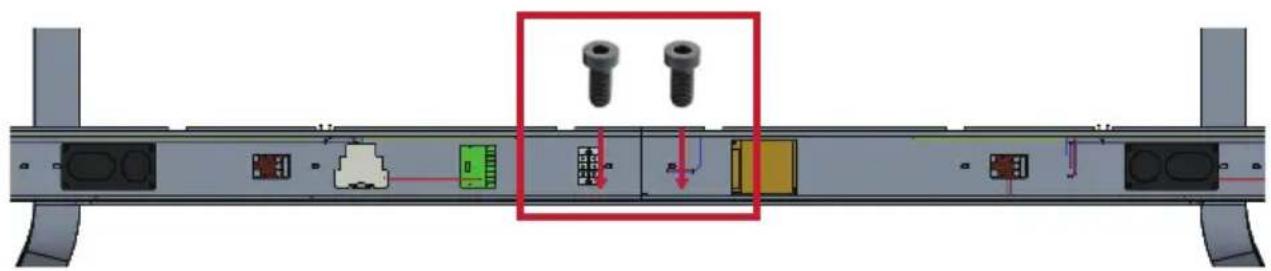

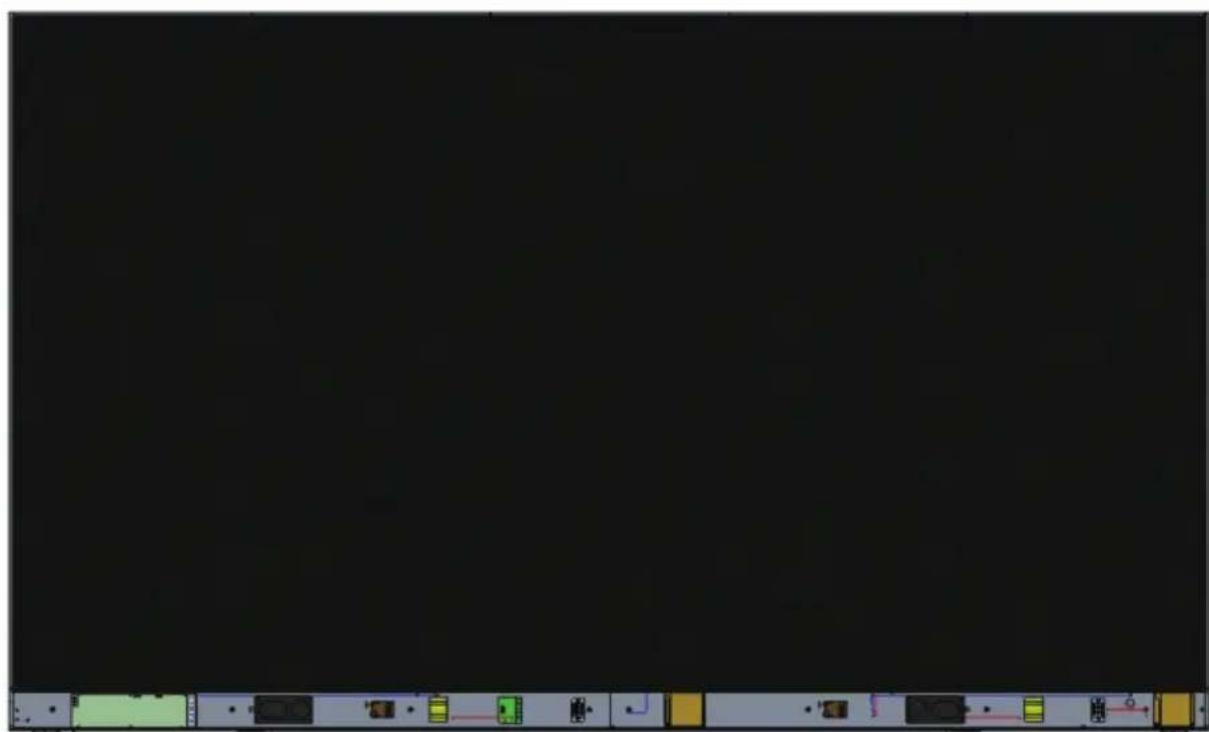

Systemsteuerbox mit der Bodenbasis verbinden

1. Klappen Sie vorsichtig den Bildschirm der Systemsteuerbox auf. Vergewissern Sie sich, dass sich die Hauptsystemplatine links befindet.

Hinweis: Seien Sie vorsichtig, da die Blende der Systemsteuerbox in zwei Teile mit angebrachten Drahte unterteilt ist.

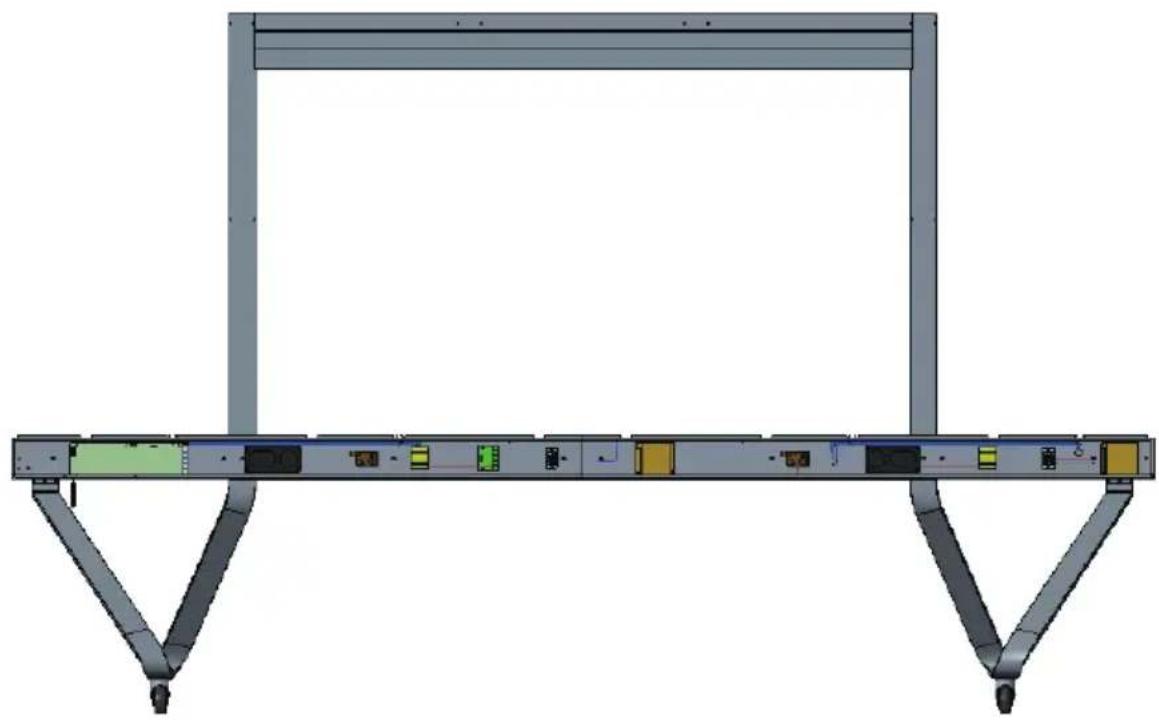

1. Richten Sie die Systemsteuerbox an den acht (8) Lochern an der unteren Kreuzstrebe aus und befestigen Sie sie mit acht (8) Schrauben (M6× 10mm)

1. Installieren Sie zwei (2) zusätzliche Schrauben (M6 x 10 mm) zur Verbindung der beiden Häften der Systemsteuerbox.

Hinweis: Schrauben (M6 x 10 mm) befoinden sich in der Zubehörkiste des LED-Displays.

Mittlere Gehäuse installmenten

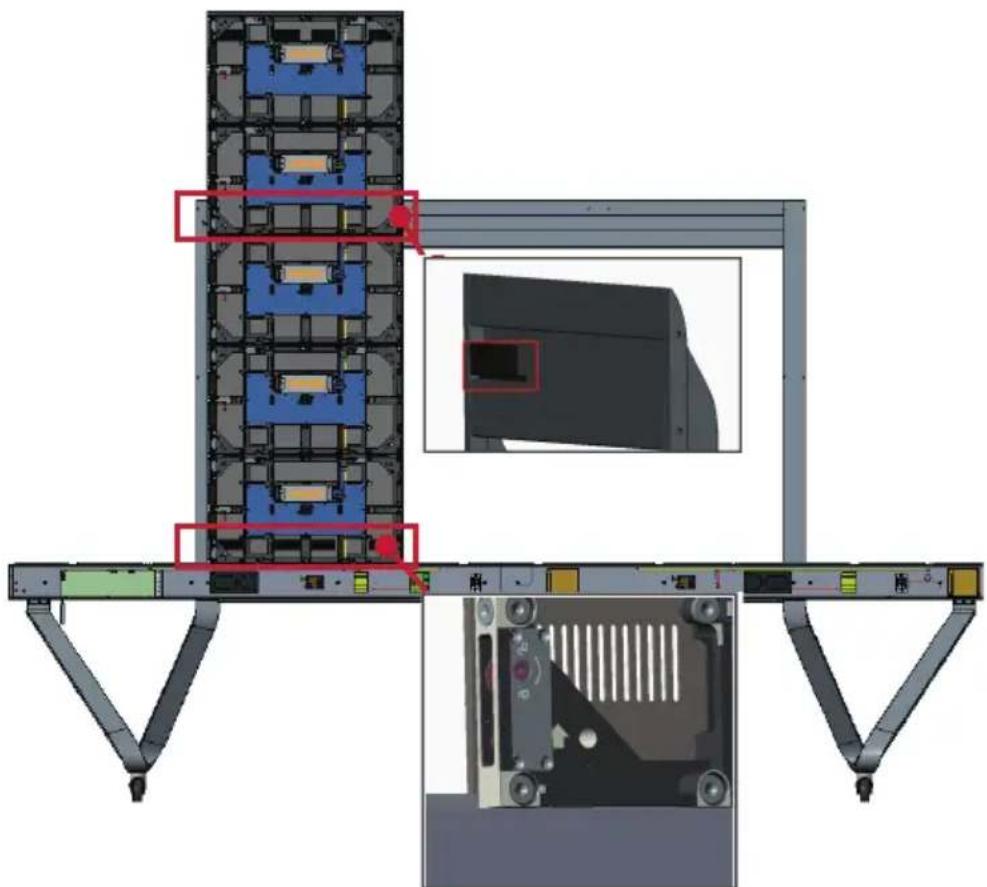

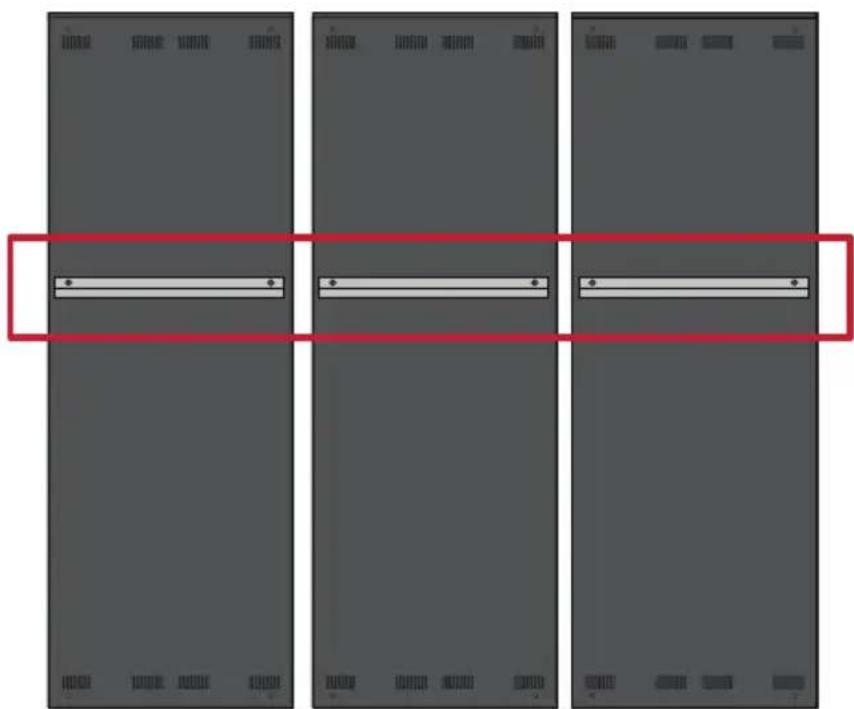

1. Vergewissern Sie sich, dass die drei (3) Halterungen an der Rückseite der drei (3) mittleren Gehäuse wie nachstehend abgebildet positioniert sind:

1. Heben Sie ein Gehäuse vorsichtig auf den Bodenstandner, sichern sie die Halterung im Stützkanal der oberen Kreuzstrebe. Die Unterseite des Gehäuses ruht auf der unteren Kreuzstrebe.

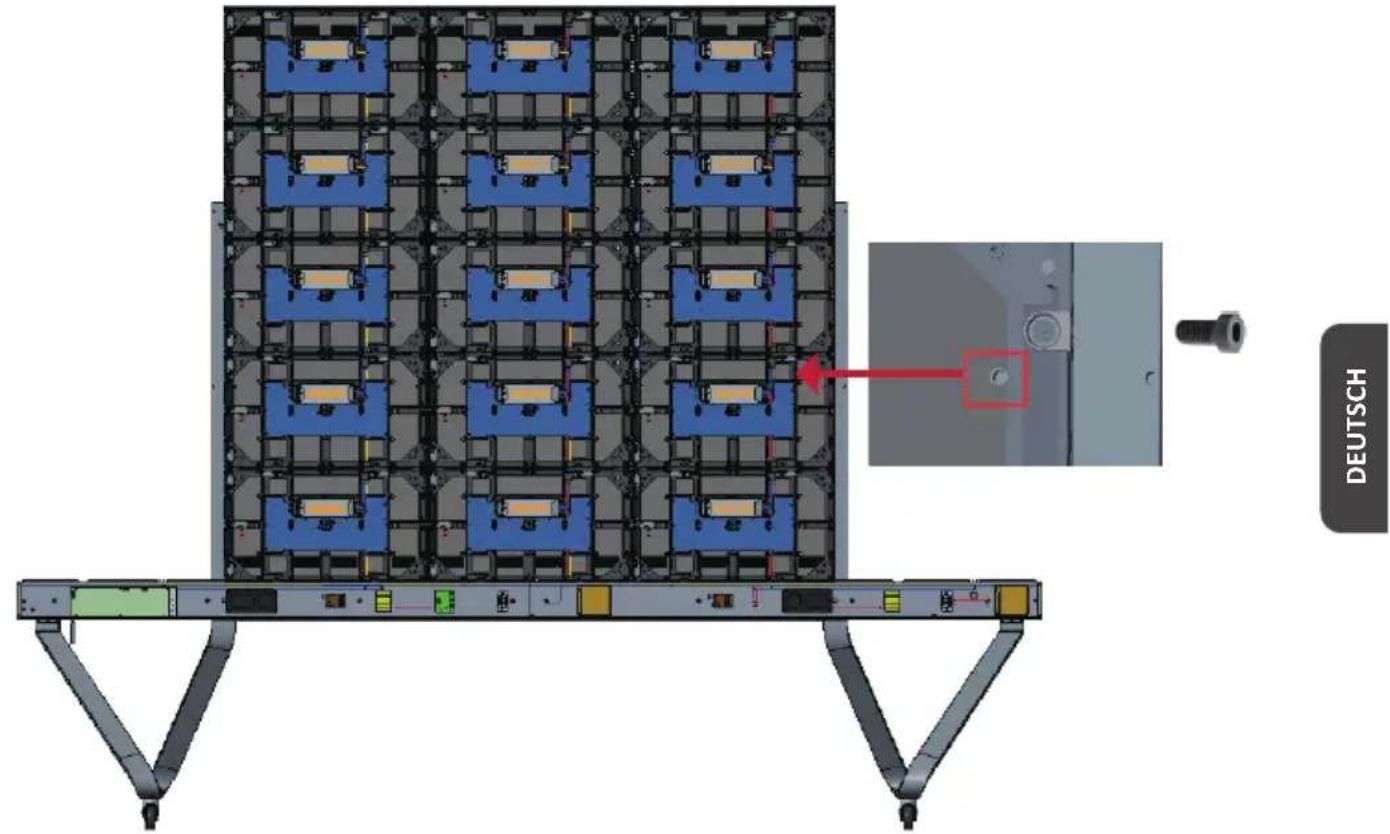

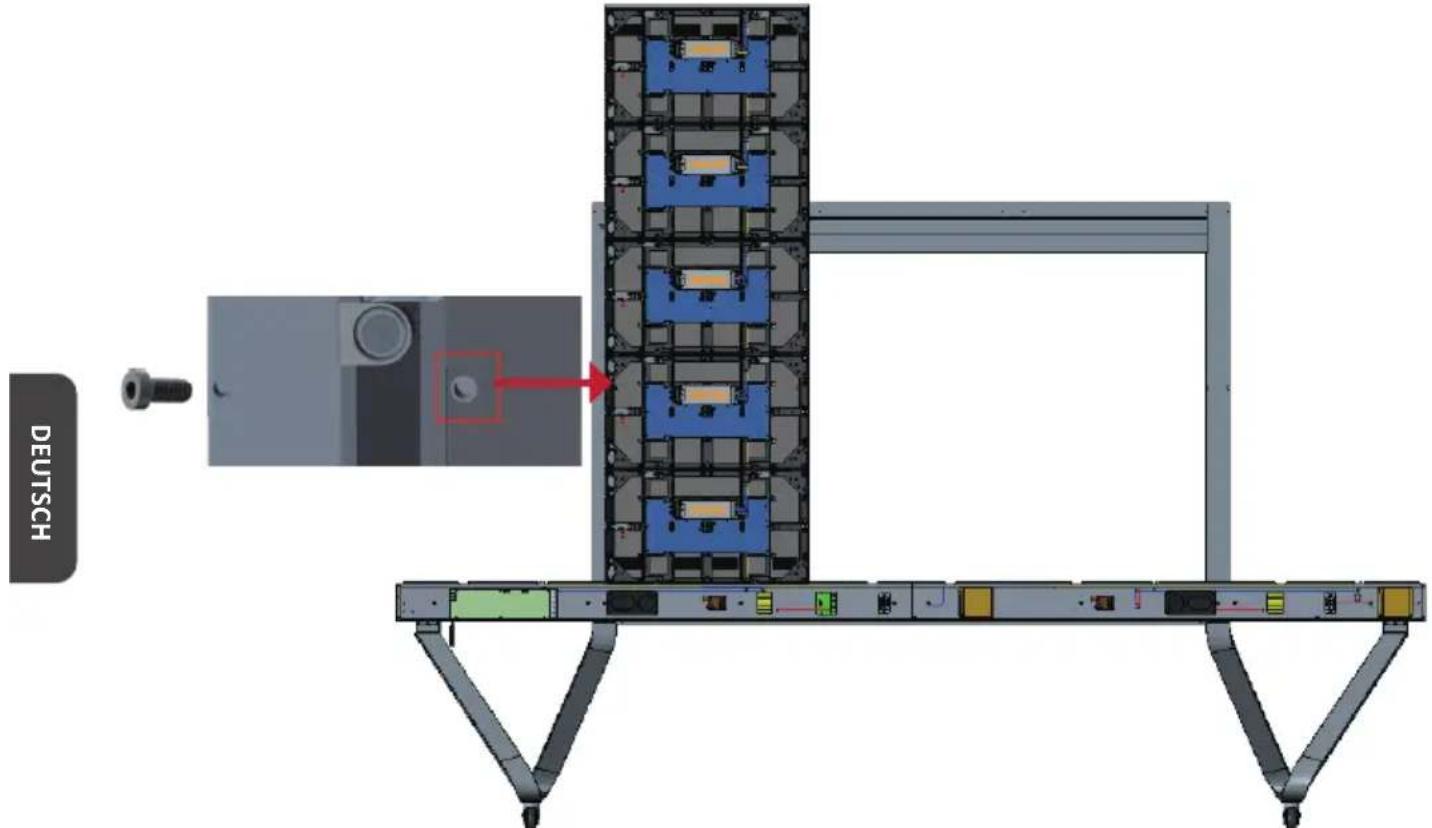

1. Sichern Sie das Gehäuse mit den mitgelieferten Schrauben (M6 x 10 mm) an der Stütze.

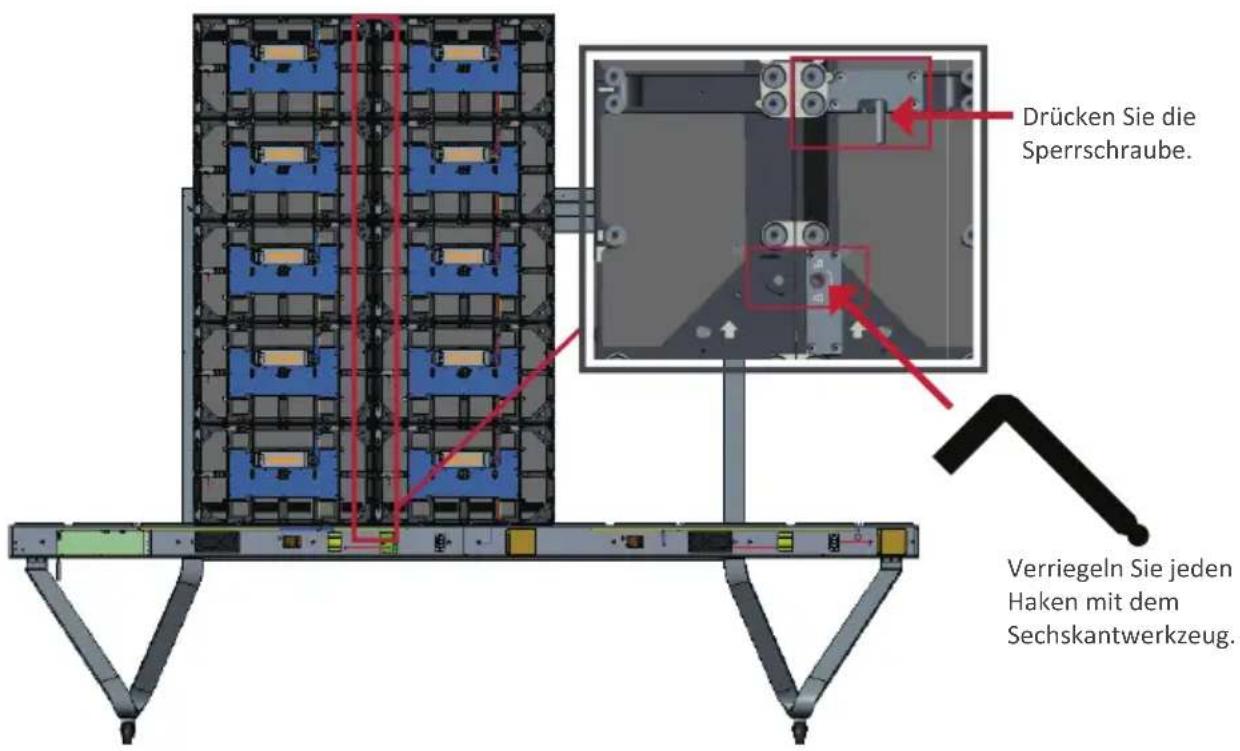

1. Drücken Sie jeder Sperrschraube und verriegeln Sie jedem Haken mit dem Sechskantwerkzeug, damit die Schranke zuverlüssig miteinander verbunden sind. Möglicherweise müssen Sie das Loch an einem Inbusschluss ausrichten, um die Sperrschraube festzuziehen.

Hinweis: Es befinden sich fünf (5) Sperrschrauben und 10 Haken zwischen jedem Gehäuse.

1. Wiederholen Sie die Schritte 2 bis 4 bei den verbleibenden mittleren Schränken, sichern Sie den Schrank mit den mitgelieferten Schrauben (M6 x 10 mm) an der rechten Stütze.

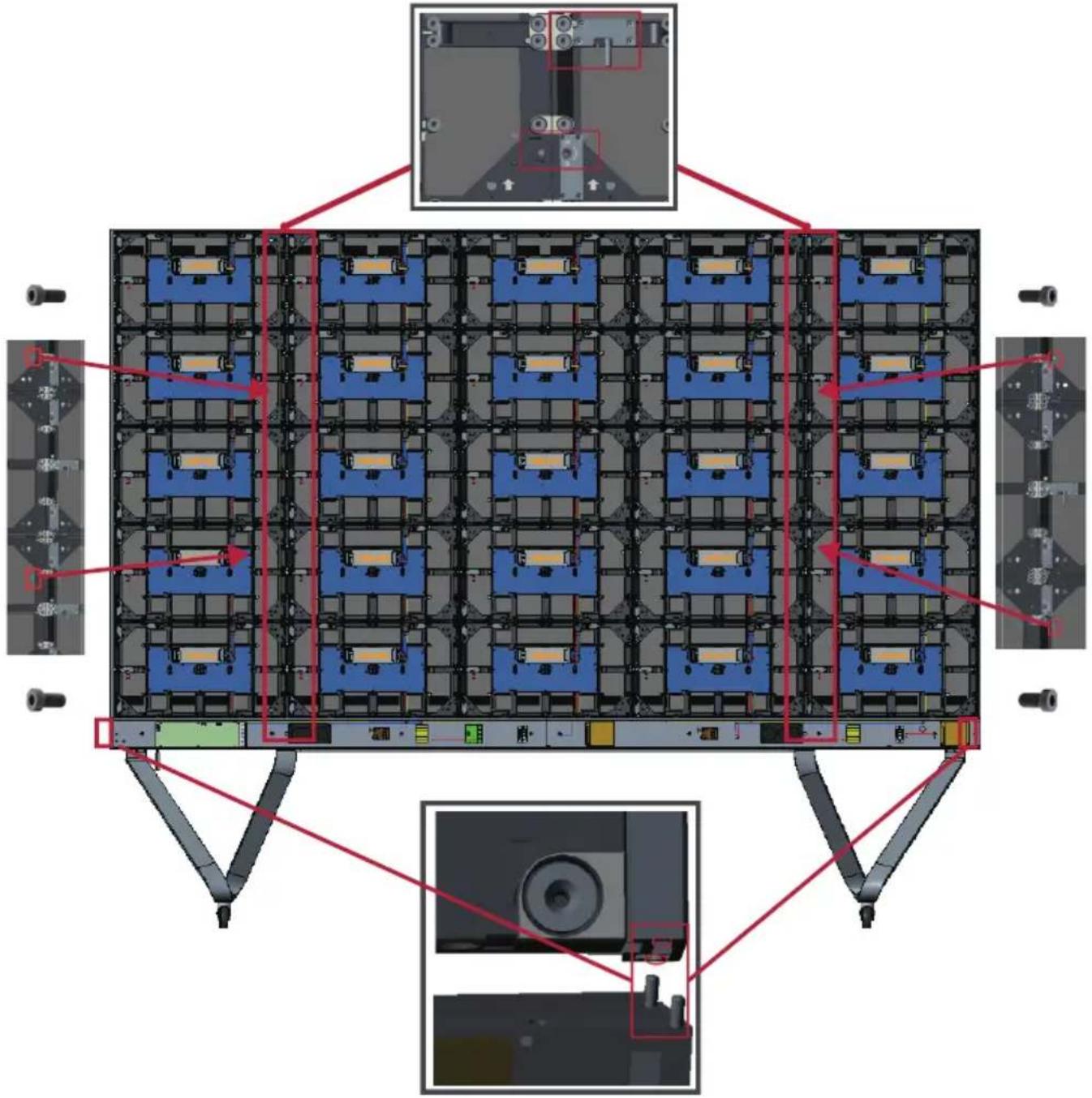

Linkes und rechts Gehäuse installieren

1. Hebien Sie das linke und rechte Gehäuse vorsichtig auf den Bodenständner, sichern sie die Halterung im Stützkanal der oberen Kreuzstrebe. Die Unterseite des Gehäuses ruht auf der unteren Kreuzstrebe.

Hinweis: Stellen Sie sicher, dass die Lieder von Gehäuse und Systemsteuerbox ausgerichtet sind.

1. Drücken Sie bereits Sperrschrauben und verriegeln Sie jedem Haken mit dem Sechskantschluss, um den linken und rechten Schrank sichere mit den mittleren Schranken zu verbinden.
2. Sichern Sie das linke und rechte Gehäuse mit den mitgelieferten Schrauben (M6 x 10 mm) an der Stütze.

Hinweis: Es befinden sich fünf (5) Sperrschrauben und 10 Haken zwischen jeder Gehäuse.

Netzwerk- und Stromkabel anschließen

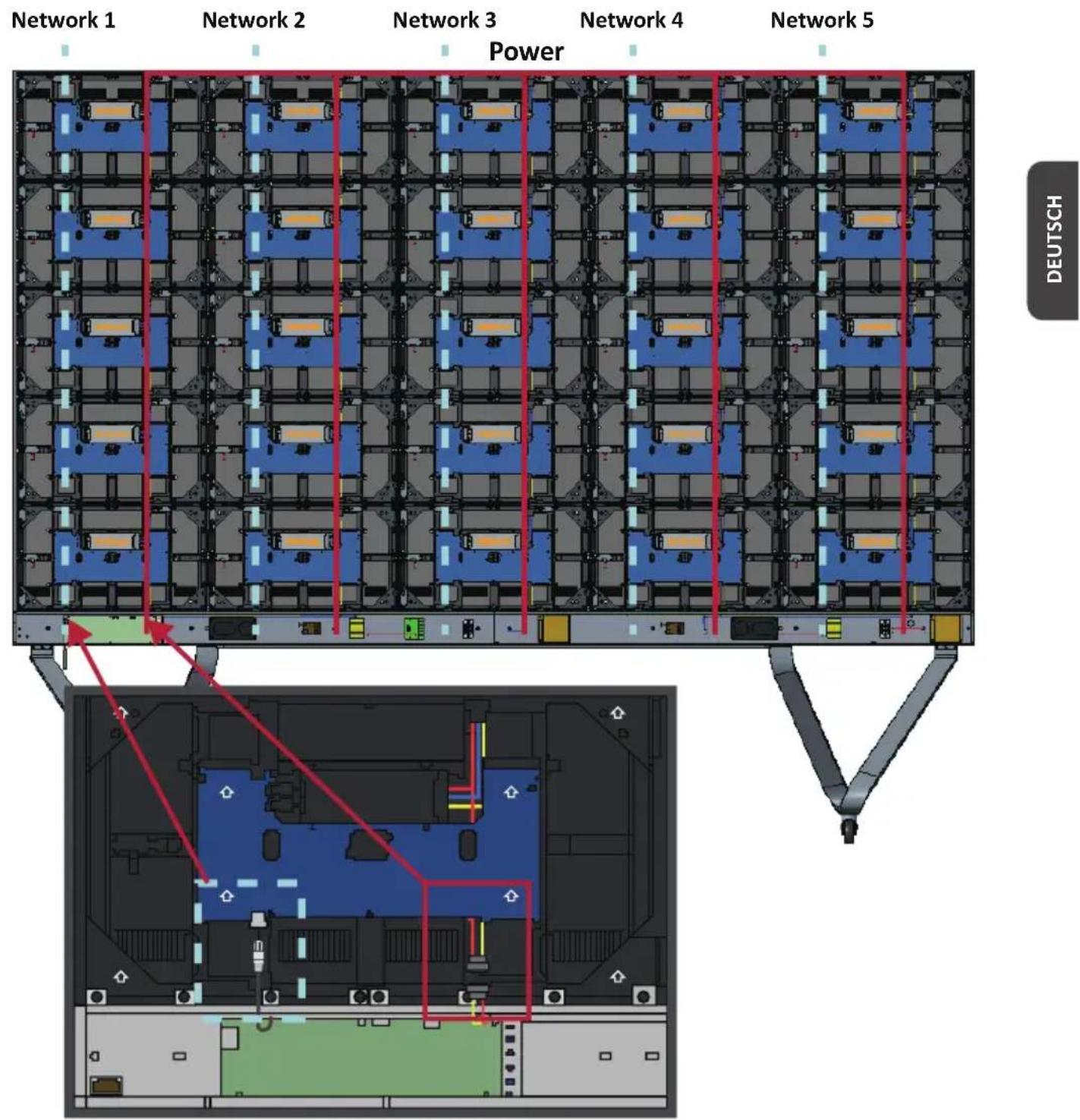

Schlieben Sie Netzwerk- und Stromkabel jeder Gehäuses an die Systemsteuerbox an.

Hinweis: Es gibt fünf (5) Netzwerk- und fünf (5) Stromkabel zum Anschlieben.

LED-Module installieren

Installieren Sie die jeweiligen LED-Module an den Gehäussen. Achten Sie darauf, die entsprechenden Zahlen an Modul und Gehäuse abzustimmen. Achten Sie darauf, dass jeder Modul bündig sitzt und kein Abstand zwischen diesen besteht. Möglicherweise müssen Sie sanft auf das Modul tippen, damit es bündig anliegt.

ACHTUNG

BitteziehenSievorHandhabungderLED-Module Antistatikhandschuhean.

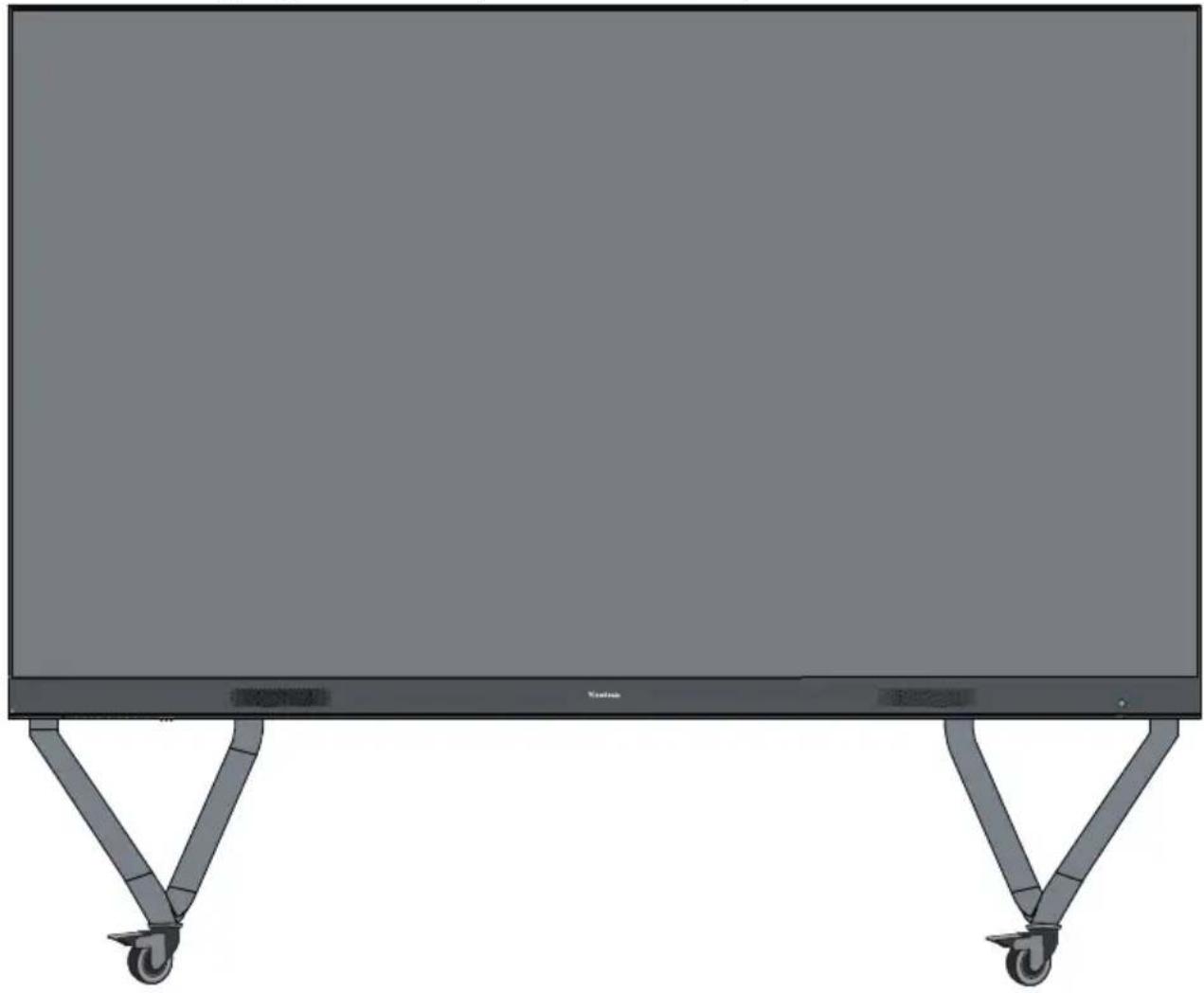

Abdeckungen der Systemsteuerbox installmenten

Es gibt drei (3) Abdeckungen der Systemsteuerbox: Links, in der Mitte und rechts.

1. Beginnen Sie durch Installation der rechten Abdeckung an der Systemsteuerbox.

Hinweis: Vergewissern Sie sich, dass das Kabel der Ein-/Austaste mit dem Stromkabel der Systemsteuerbox verbunden ist, bevor Sie die Abdeckung befestigen.

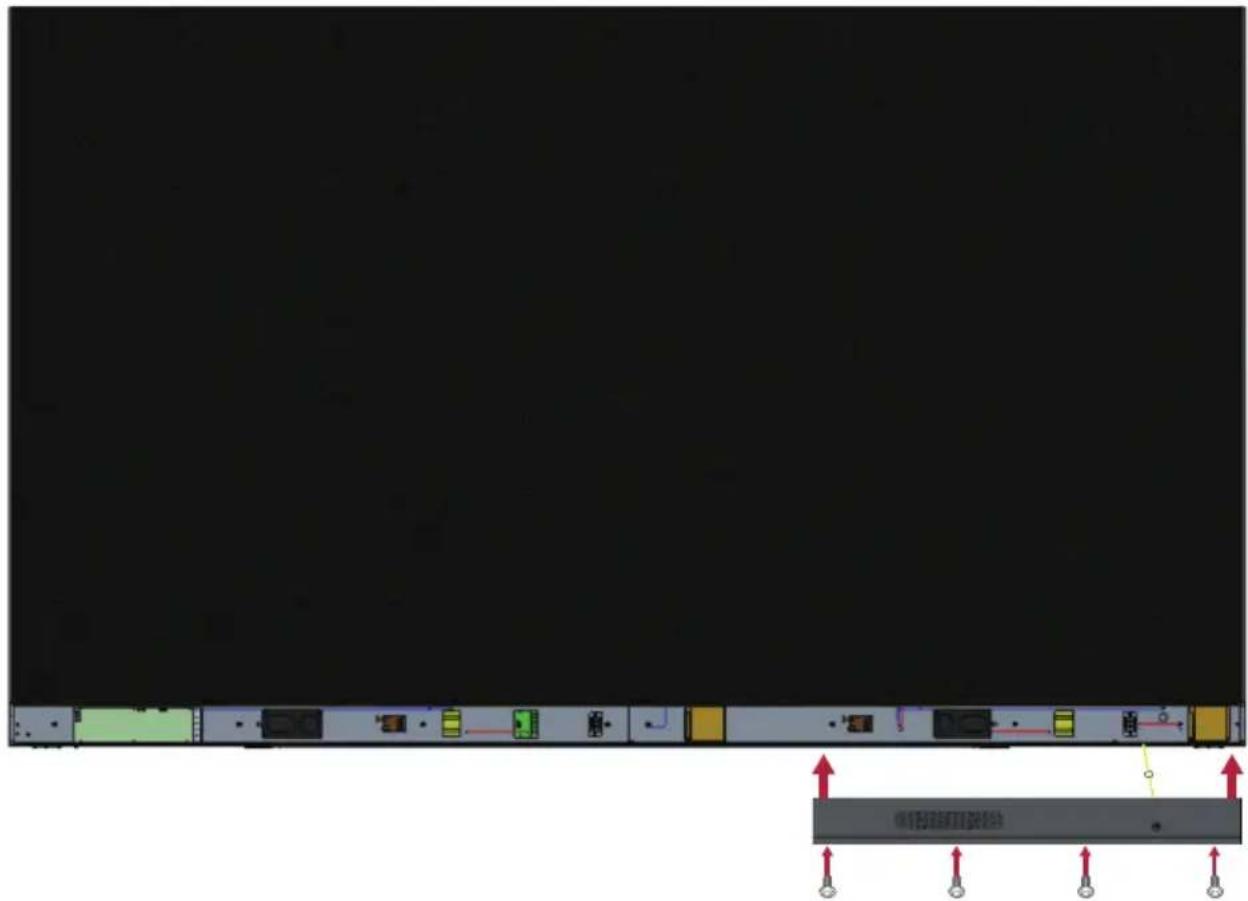

1. Stellen Sie nach Anschluss des Kabels der Ein-/Austaste sicher, dass die rechte Abdeckung richtig an der Systemsteuerbox angeschlossen ist; sichern Sie sie dann mit den 12 mitgelieferten Schrauben (KM3 x 6 mm).

Hinweis: Schrauben (KM3 x 6 mm) befoinden sich in der Zubehörkiste des LED-Displays.

1. Wiederholen Sie die obigen Schritte bei der mittleren und linken Abdeckung. Sobald alle Abdeckungen gesichert sind, ist Ihr LED-Display einschaltbereit.
