РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LDSTND001 VIEWSONIC

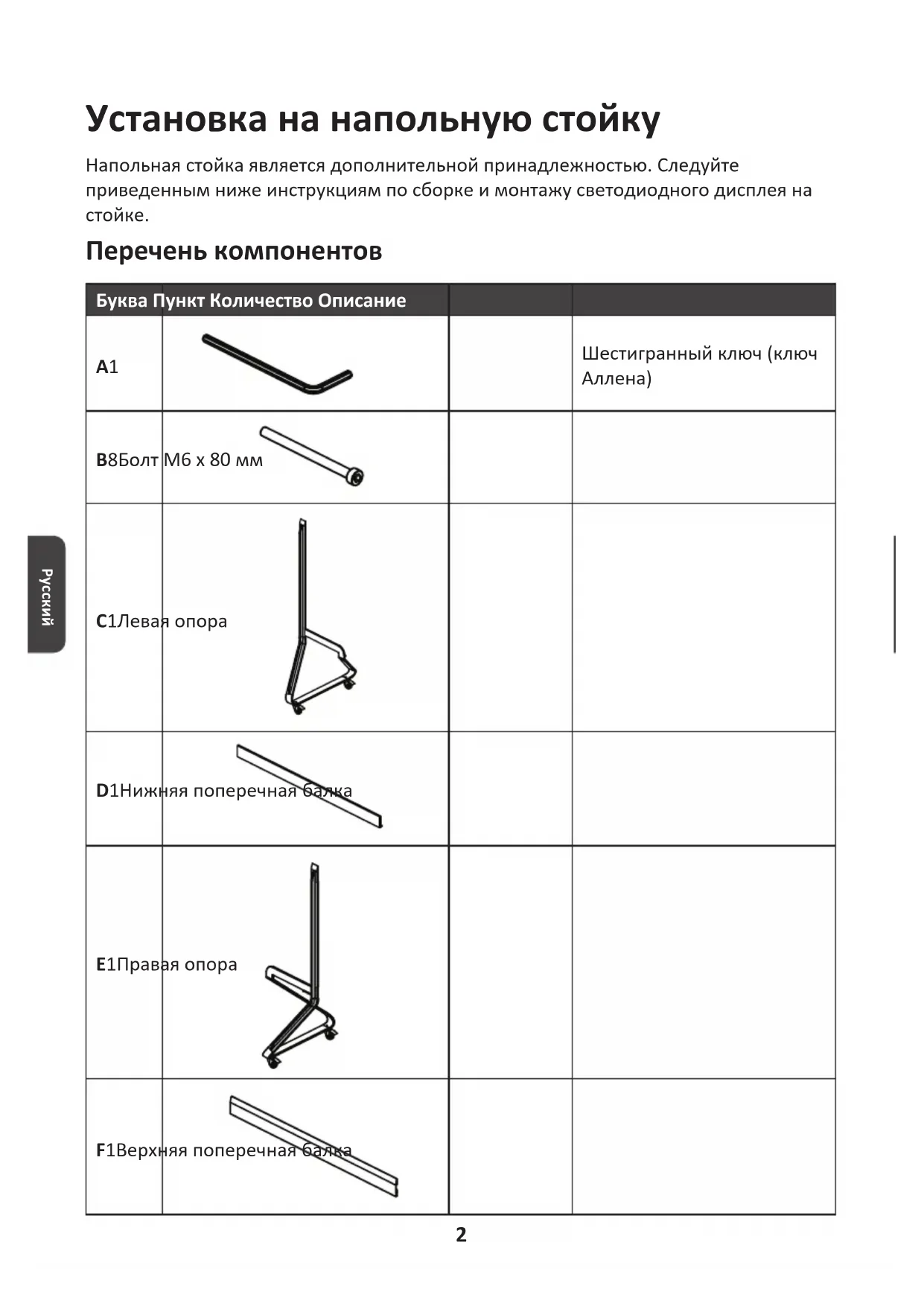

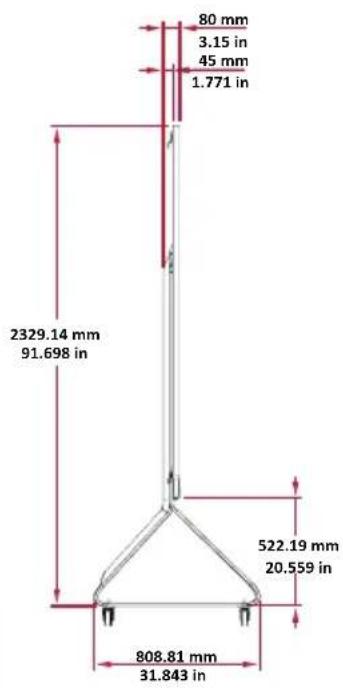

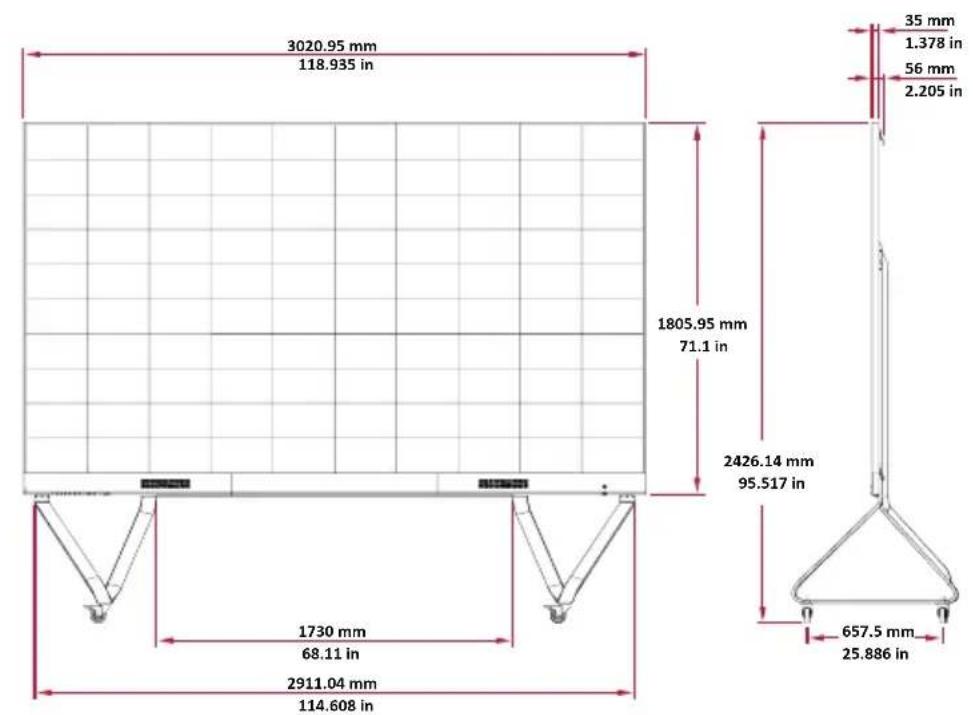

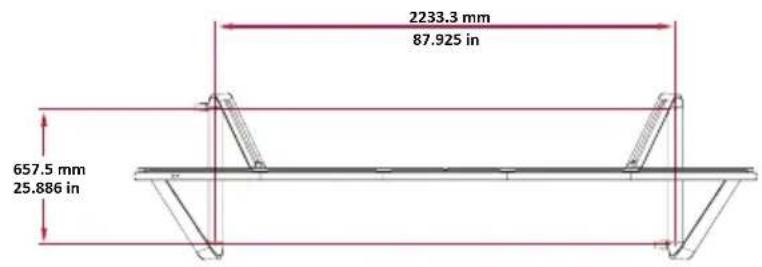

Установка на напольную стойку Напольная стойка является дополнительной принадлежностью. Следуйте приведенным ниже инструкциям по сборке и монтажу светодиодного дисплея на

Перечень компонентов Буква Пункт Количество Описание A 1 Шестигранный ключ (ключ

B 8 Болт M6 x 80 мм C 1 Левая опора D 1 Нижняя поперечная балка E 1 Правая опора F 1 Верхняя поперечная балка3

• Данная стойка предназначена только для установки ViewSonic Direct View LD135-151. Использование данной стойки с другими моделями может привести к потере устойчивости и травмам. ОПАСНОСТЬ ОПРОКИДЫВАНИЯ!

• ЗАПРЕЩАЕТСЯ перекатывать стойку через кабели, перемещать ее по неровным, грязным, мягким или наклонным поверхностям.

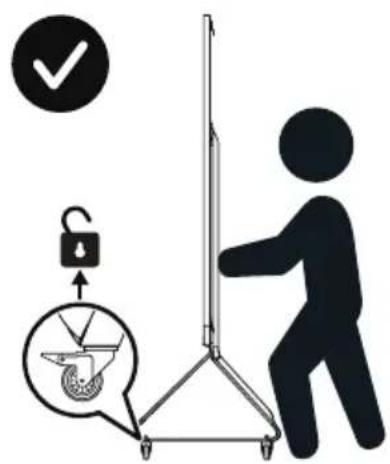

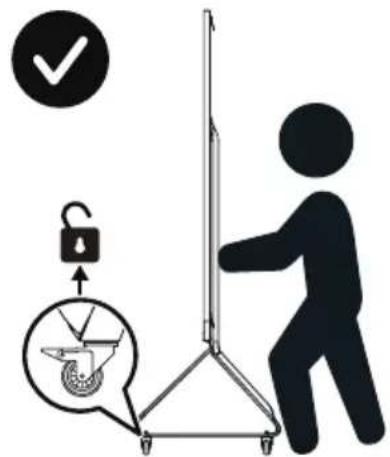

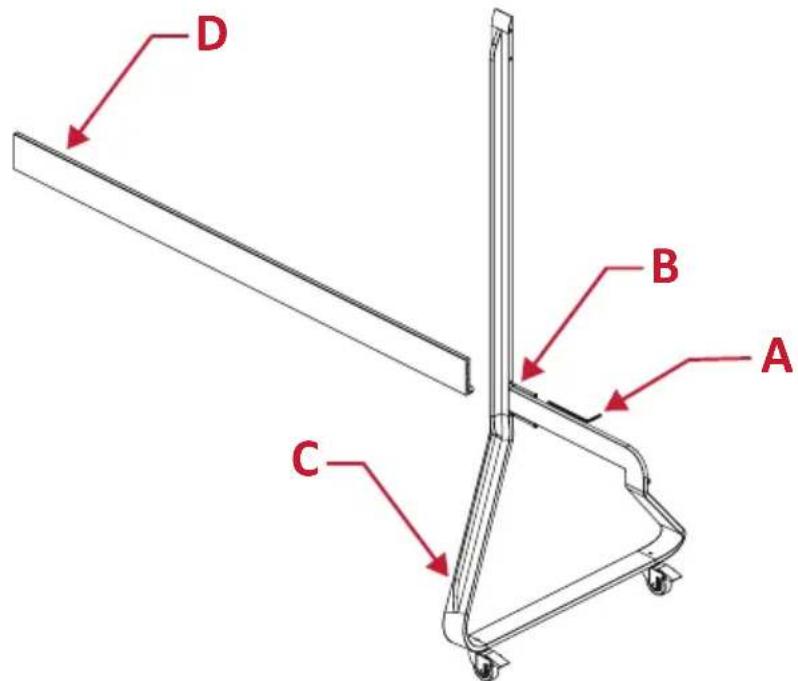

• ЗАПРЕЩАЕТСЯ толкать дисплей спереди. Всегда разблокируйте колеса перед тем как перемещать стойку. Несоблюдение данного требования может привести к повреждению оборудования и травмам.4 Сборка напольной стойки 1. Соедините левую опору «C» с нижней поперечной балкой «D» с помощью 2-х (двух) болтов M6 x 80 мм «B» и шестигранного ключа «A».

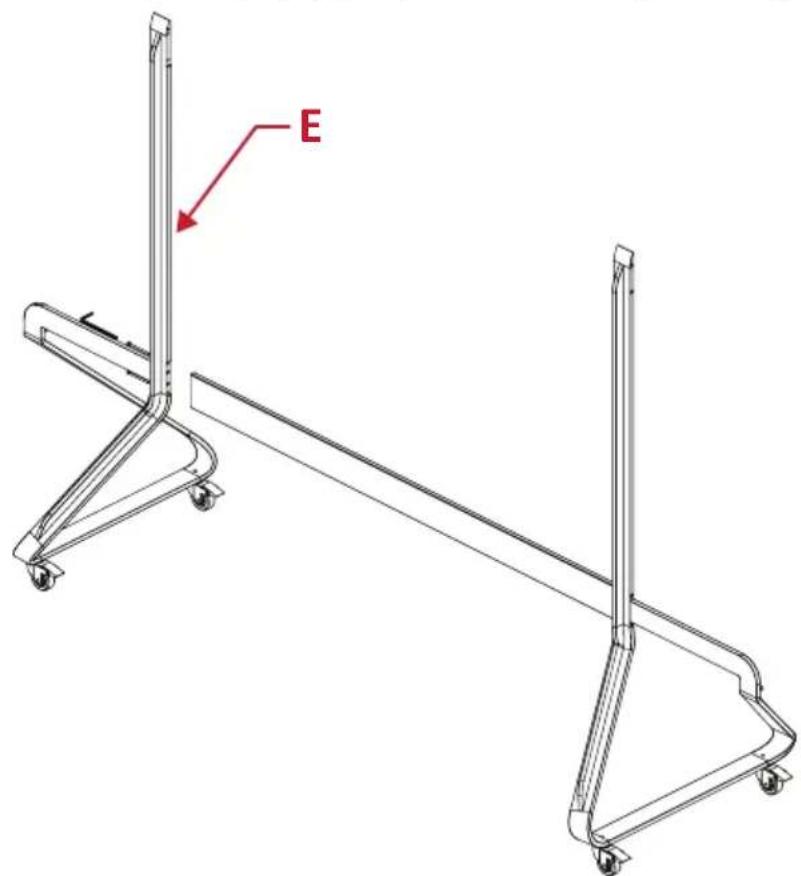

2. Соедините правую опору «E» с нижней поперечной балкой 2-мя (двумя) болтами M6 x 80 мм.

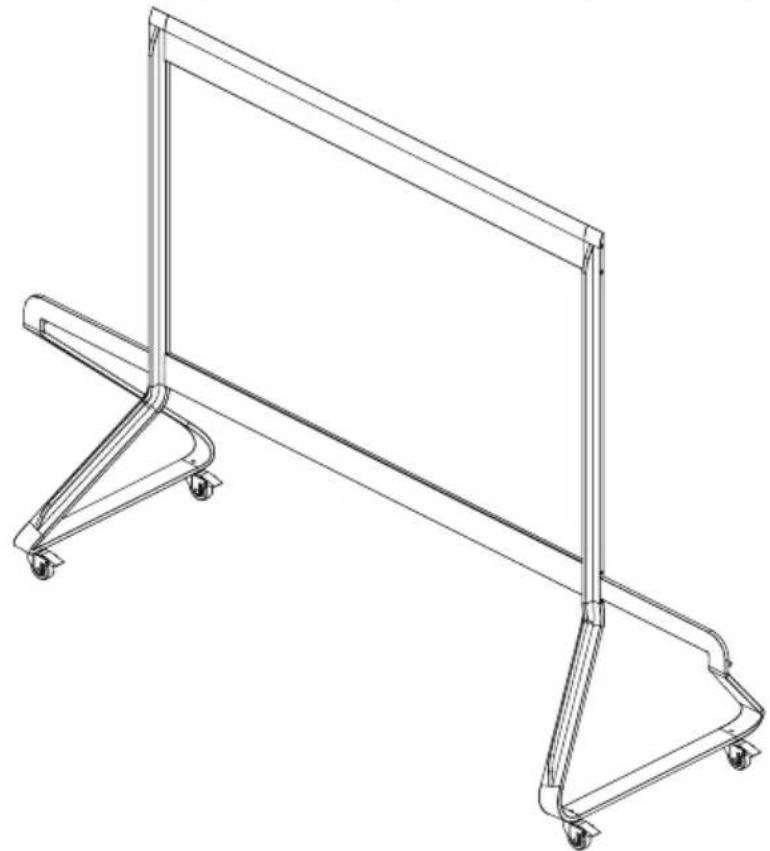

Русский3. Соедините верхнюю поперечную балку «F» с левой и правой опорами с помощью 4-х (четырех) болтов M6 x 80 мм.

4. Убедитесь, что все болты прочно затянуты с помощью шестигранного ключа.

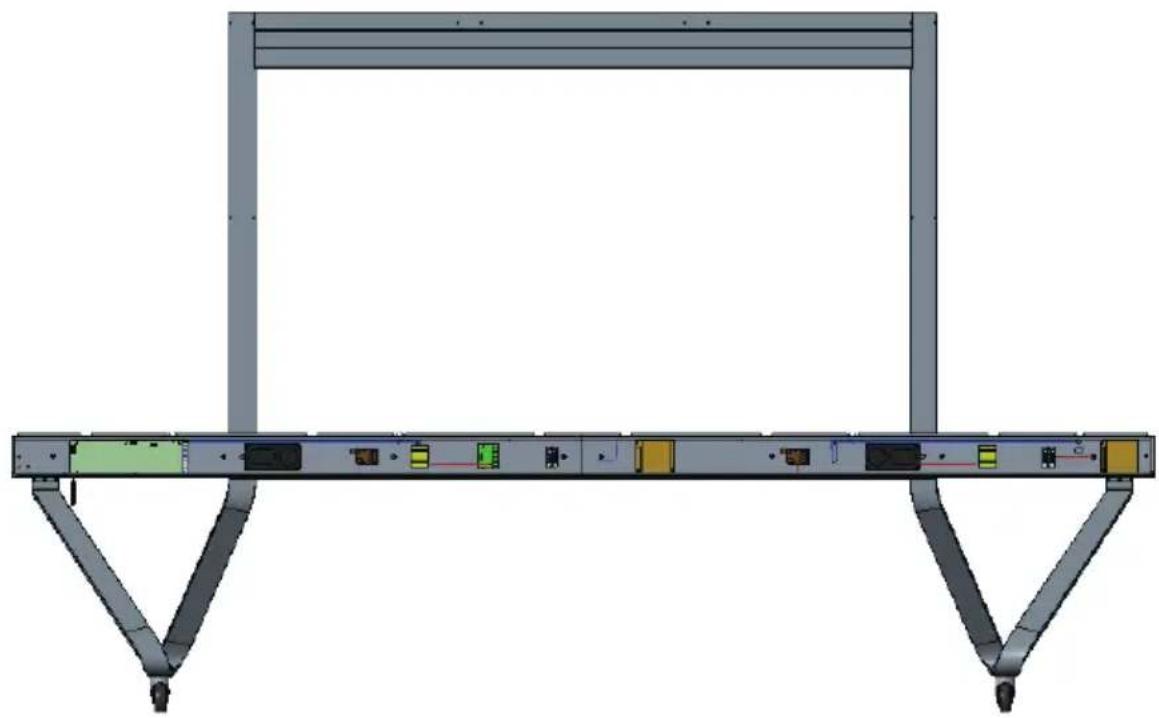

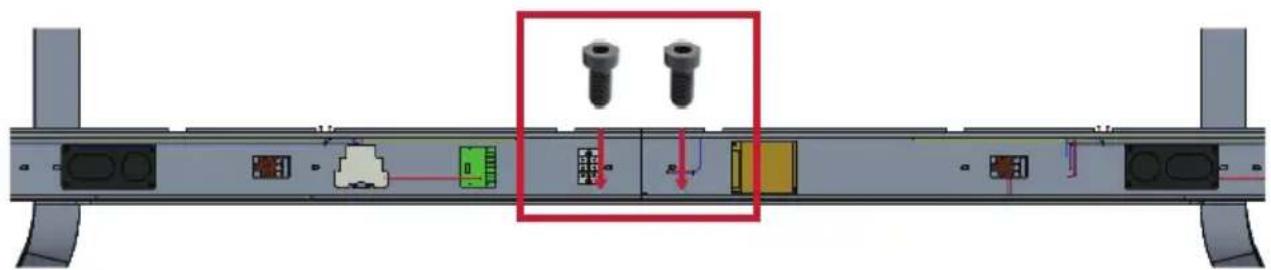

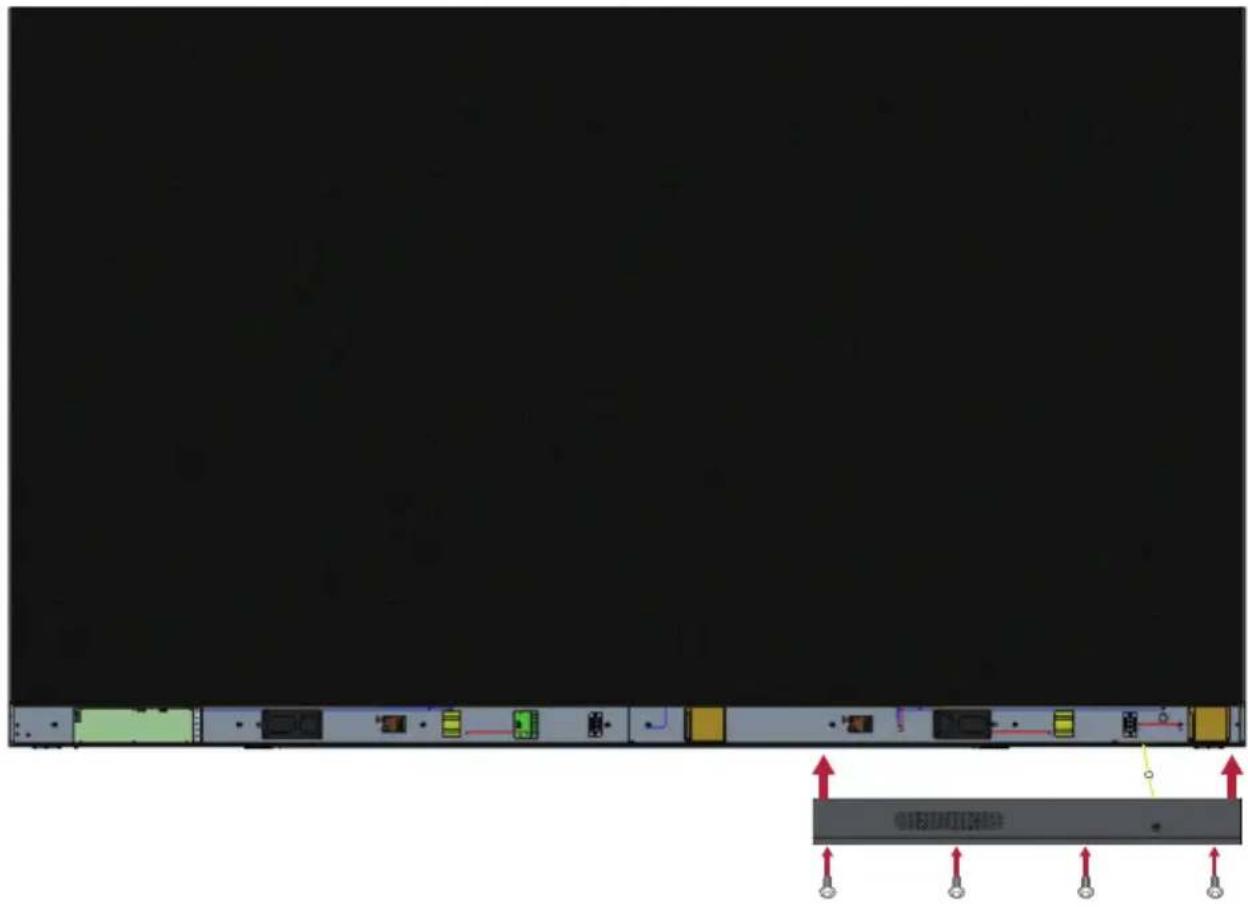

Присоединение системной коробки управления к напольной стойке

Установка средних корпусов

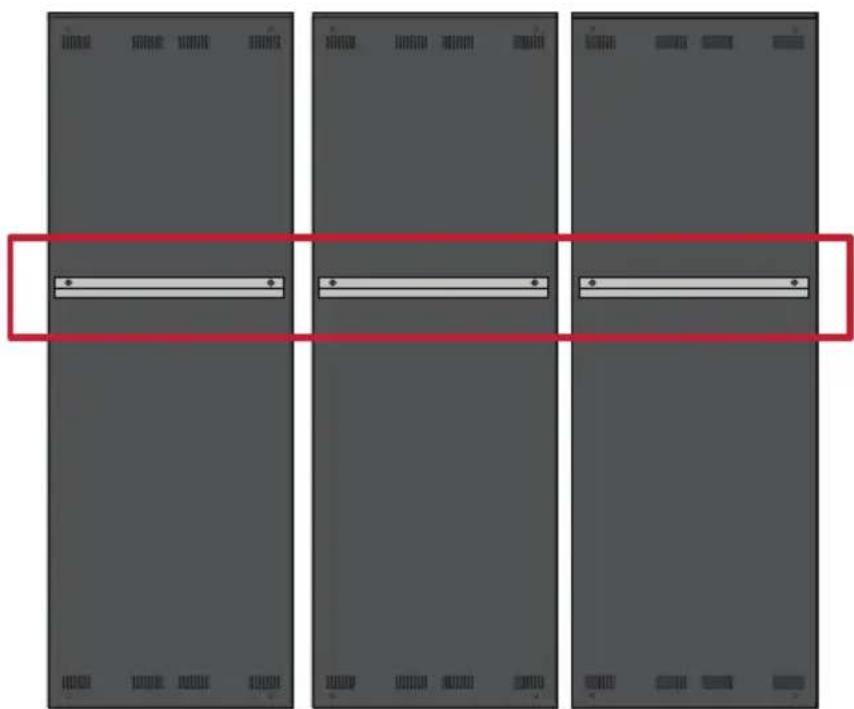

1. Убедитесь, что 3 (три) монтажных кронштейна на задней стороне 3 (трех)

средних корпусов расположены, как показано на рисунке ниже:

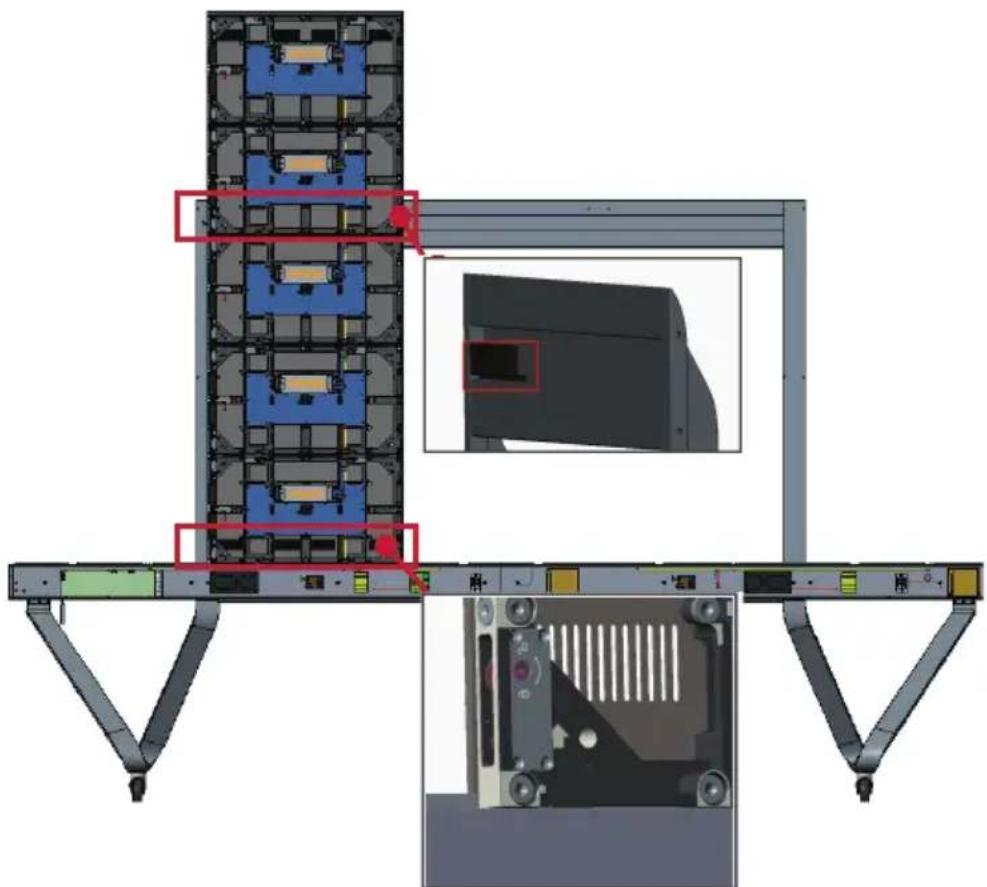

2. Осторожно приподнимите корпус и установите его на напольную стойку,

закрепив монтажный кронштейн на опорном швеллере верхней поперечной балки. Нижняя часть корпуса должна опираться на нижнюю поперечную балку.8

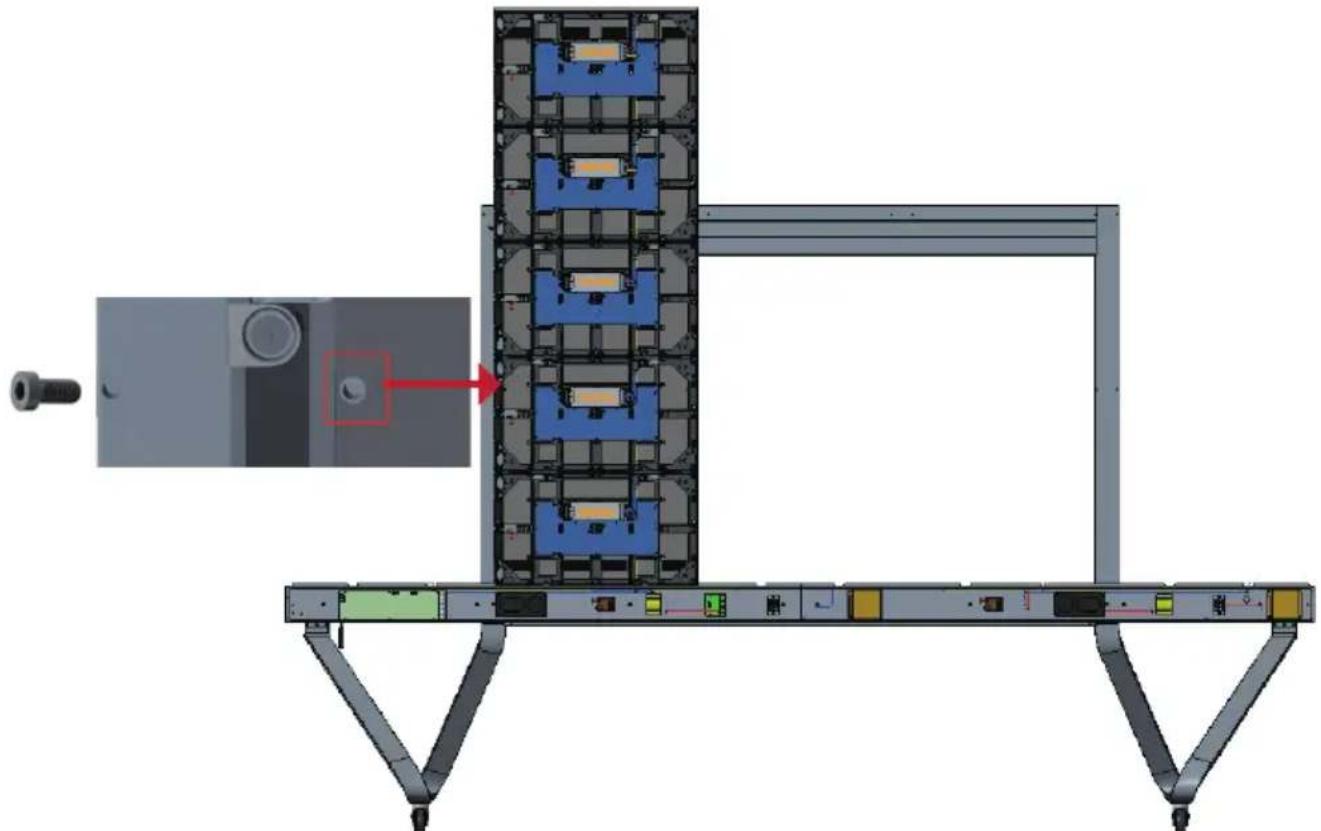

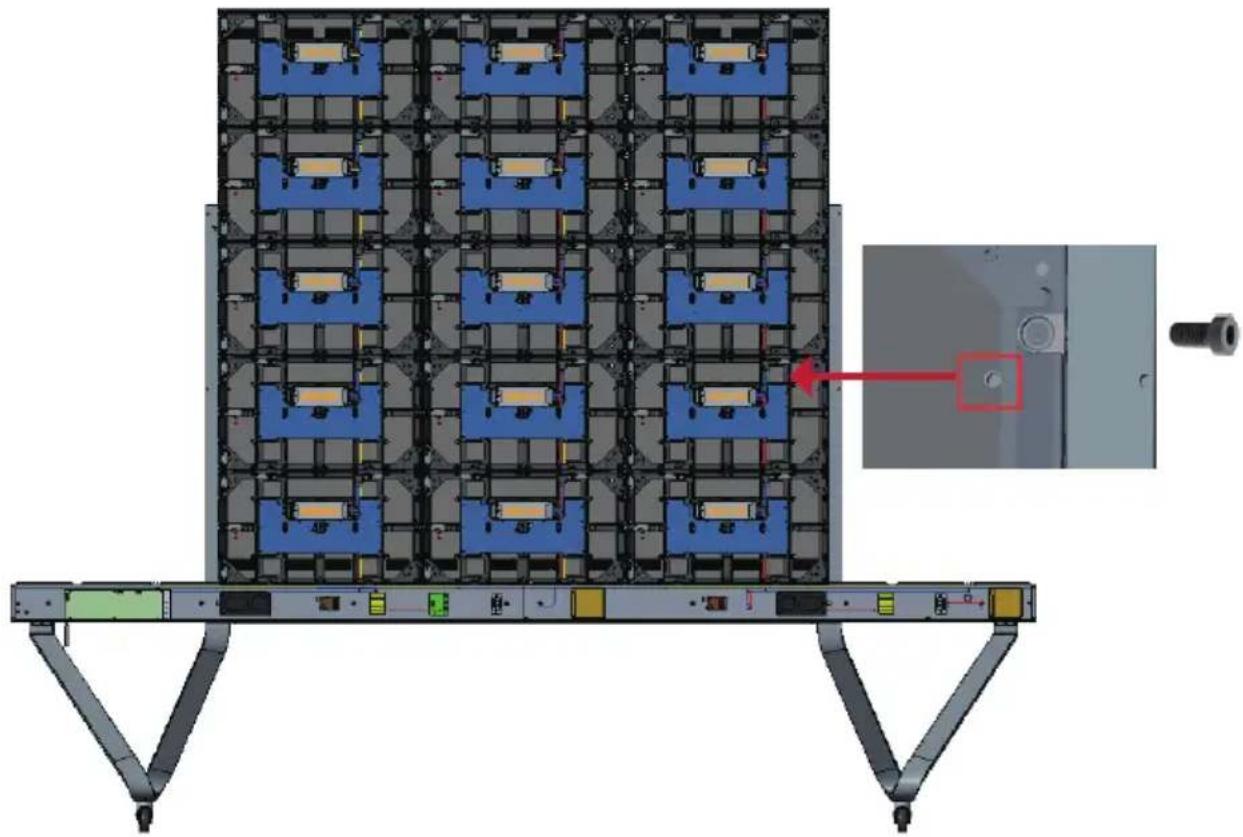

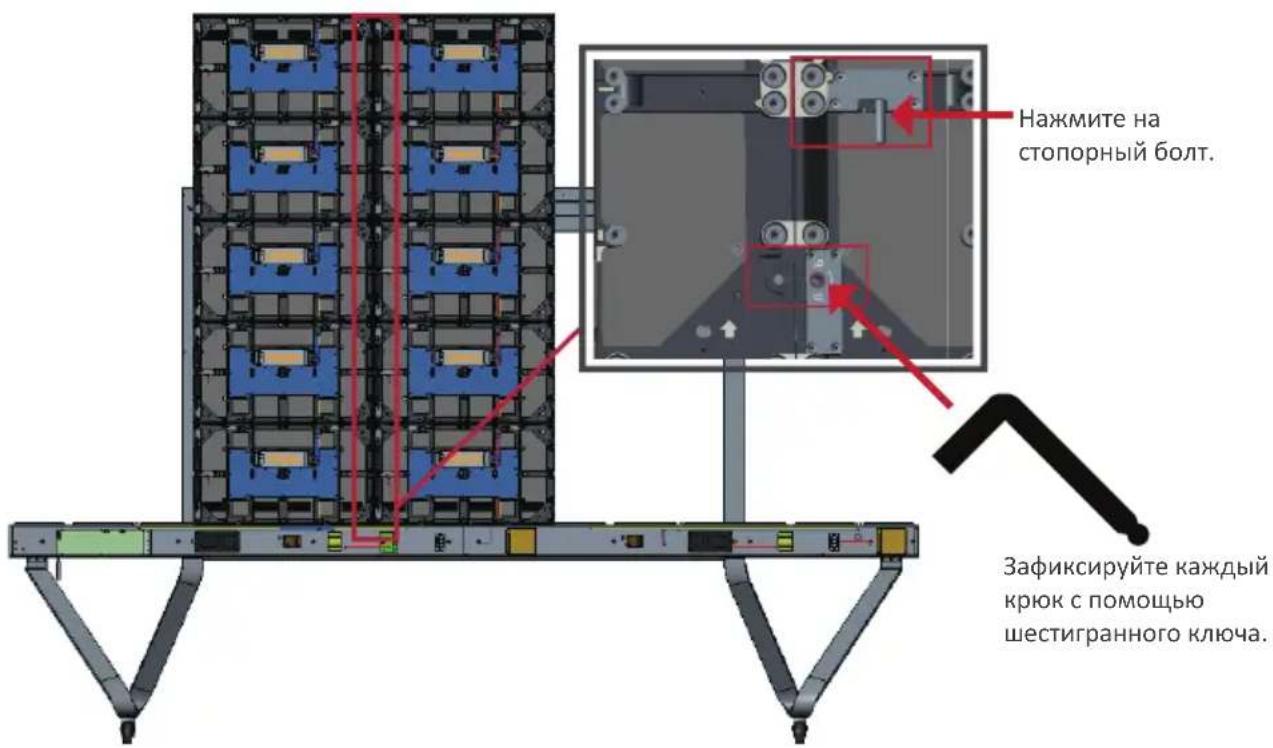

5. Повторите шаги 2–4 для установки остальных средних корпусов, прикрепите

корпус к правой опоре с помощью прилагаемых болтов (M6x10 мм).10

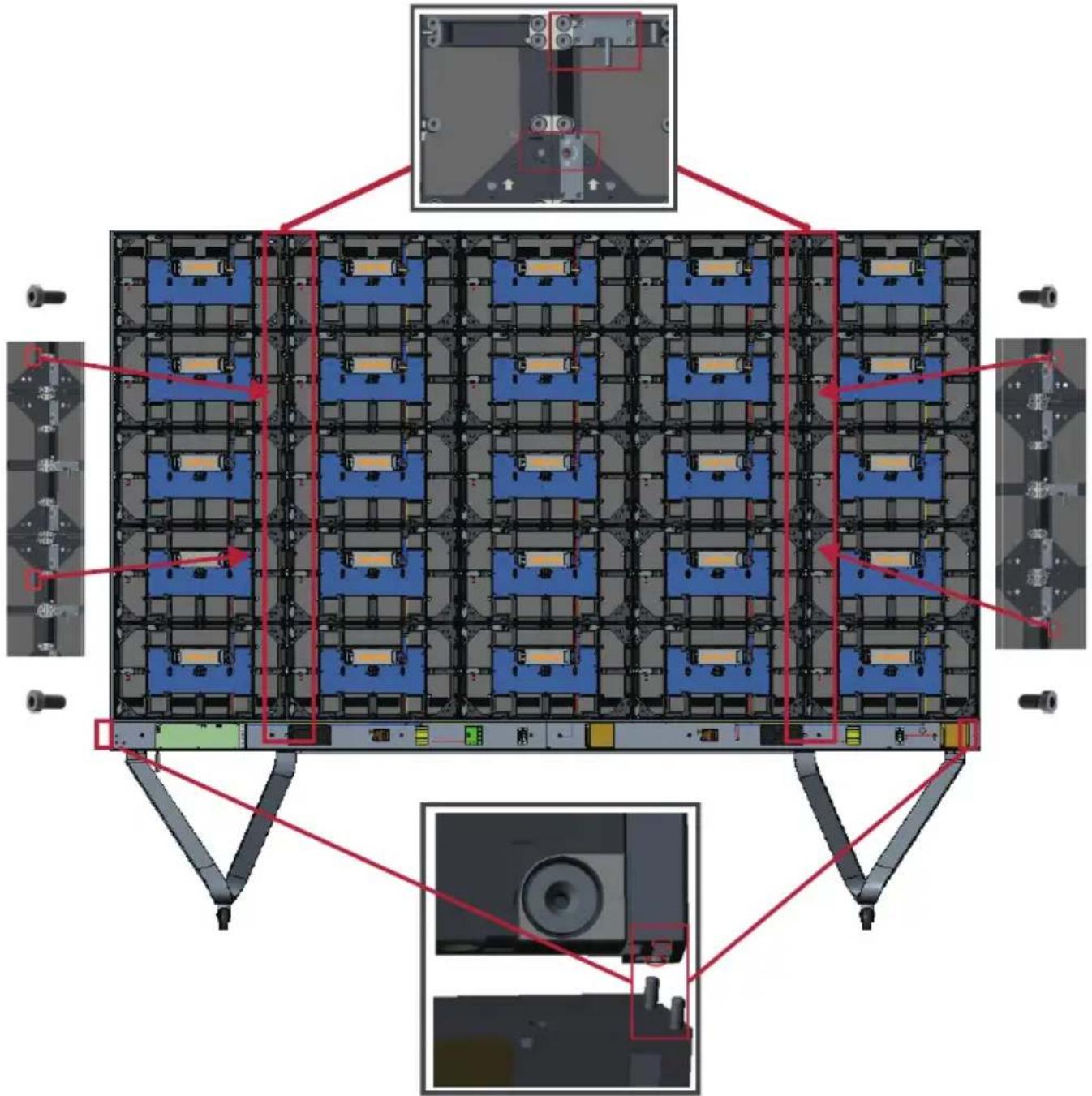

Установка левого и правого корпуса

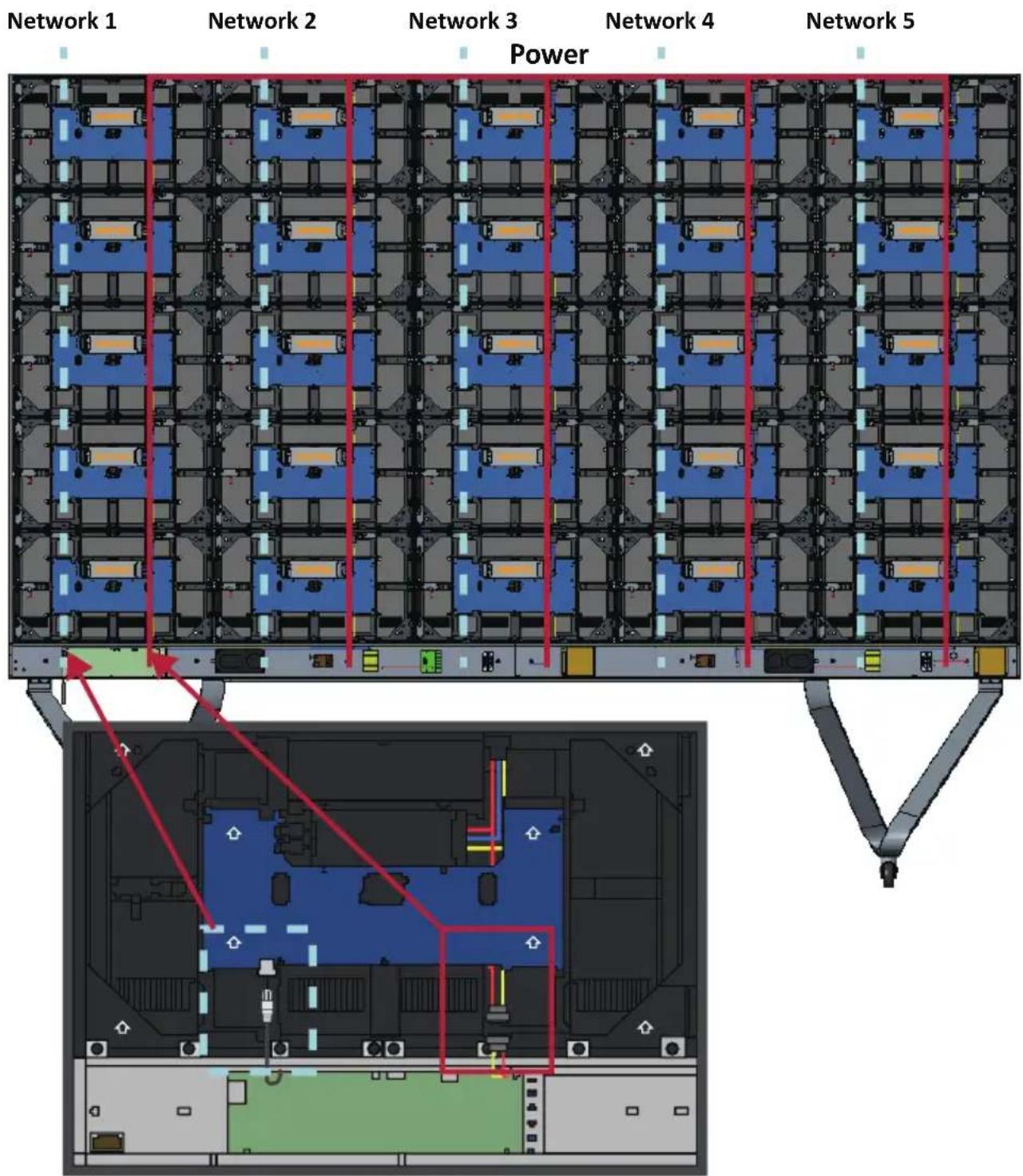

Подключение сетевых шнуров и кабелей питания Подключите сетевой и силовой кабели каждого корпуса к системной коробке управления. ПРИМЕЧАНИЕ. Имеется 5 (пять) сетевых шнуров и 5 (пять) кабелей питания для подключения. Power Network 1Network 2Network 3Network 4Network 512

Установка светодиодных модулей Установите каждый светодиодный модуль в корпус, убедившись, что соответствующие номера, указанные на модуле, совпадают со номером шкафа. Убедитесь, что каждый модуль установлен вровень с другими и между ними нет зазора. Возможно, потребуется осторожно постучать по модулю, чтобы выровнять

ВНИМАНИЕ! Пожалуйста, наденьте антистатические перчатки перед работой со светодиодными модулями.13

Установка крышек системной коробки управления
