LDP216121 - Монитор VIEWSONIC - Бесплатное руководство пользователя

Тип продукта	Светодиодный монитор большого формата для профессионального использования (видеостена)
Бренд	ViewSonic
Модель	LDP216121
Вес	340 кг (включая настенное крепление)
Питание	Два выделенных шнура питания (требуются 2 независимые розетки)
Энергопотребление	Высокое (не указано, требует двух шнуров)
Количество светодиодных модулей	128 модулей (запасные части прилагаются)
Центральные корпуса	8 корпусов
Блок управления системой	1 корпус с главной платой управления
Размеры видеостены (прибл.)	Высота > 3,3 м, расстояние между верхними и нижними опорами: 2362,5 мм
Допустимый угол поверхности стены	< 5 мм (0,197 дюйма)
Вентиляция	Достаточное воздушное пространство между экраном и стеной; избегать прямых потоков кондиционера или обогревателя
Влажность	Избегать очень влажных мест
Комплектация	Пульт ДУ, сетевые кабели (5 м), удлинитель ИК (3 м), антистатические перчатки, шестигранный ключ, монтажные винты и т.д.
Уход	Чистка мягкой сухой тканью; не использовать абразивные средства
Безопасность	Установка профессионалом; минимум два человека для перемещения; использование антистатических перчаток
Запасные части	Запасные светодиодные модули, соответствующие партии; светодиодные чипы в пакете (1000 шт.)
Ремонтопригодность	Светодиодные модули и корпуса заменяются на месте квалифицированным специалистом
Гарантия	Обратитесь к руководству или продавцу (здесь не указана)

Часто задаваемые вопросы - LDP216121 VIEWSONIC

Каков общий вес экрана LDP216121?

Общий вес, включая настенное крепление, составляет около 340 кг. Необходимо, чтобы стена могла безопасно выдержать эту нагрузку.

Сколько светодиодных модулей входит в состав экрана?

Экран состоит из 128 светодиодных модулей, распределенных по 8 центральным корпусам. Запасные модули поставляются в зависимости от страны.

Какие меры предосторожности при установке касательно вентиляции?

Обеспечьте достаточное воздушное пространство между задней частью экрана и стеной. Избегайте прямого обдува экрана из кондиционера или обогревателя. Не устанавливайте в очень влажном месте.

Как подключить питание?

Для экрана требуются два отдельных шнура питания, подключаемые к двум независимым электрическим розеткам. Используйте только прилагаемые шнуры, специально предназначенные для этого изделия.

Нужны ли специальные инструменты для установки настенных креплений?

Да, вам понадобятся прилагаемый шестигранный ключ (5 мм и 8 мм), вакуумный присос и расширительные винты M6 в зависимости от типа стены (кирпич или дерево).

Как закрепить центральные корпуса друг с другом?

После установки каждого корпуса на настенные кронштейны вставьте стопорные болты и зафиксируйте каждый крючок шестигранным ключом. Между каждым корпусом имеется 8 болтов и 16 крючков.

Можно ли чистить экран жидкостью?

Нет. Используйте мягкую сухую ткань для очистки поверхности. Абразивные или жидкие средства могут повредить светодиодные модули.

Что делать, если светодиодный модуль неисправен?

Вы можете заменить неисправный модуль запасным. Убедитесь, что он соответствует партии по серийному номеру. Надевайте антистатические перчатки при обращении.

Возможна ли установка одним человеком?

Нет, из-за веса (340 кг) и размеров рекомендуется перемещать экран двум или более людям. Установка должна выполняться профессионалом.

Где найти полную инструкцию на французском языке?

Руководство по эксплуатации в формате PDF доступно бесплатно на notice-facile.com. Вы также можете запросить перевод на ваш язык по электронной почте.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LDP216121 VIEWSONIC

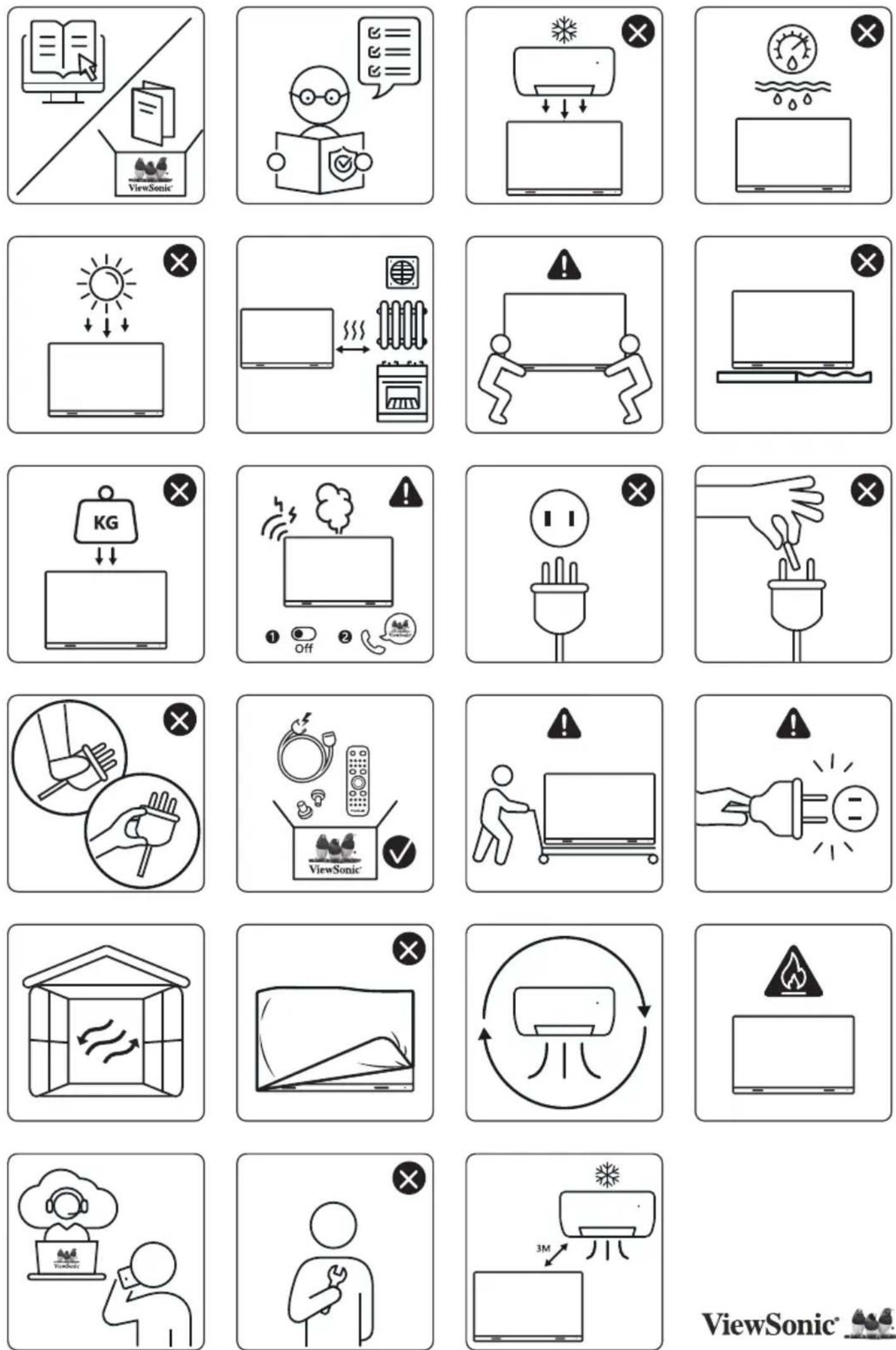

краткое руководство по началу работы

دليل البće السريع

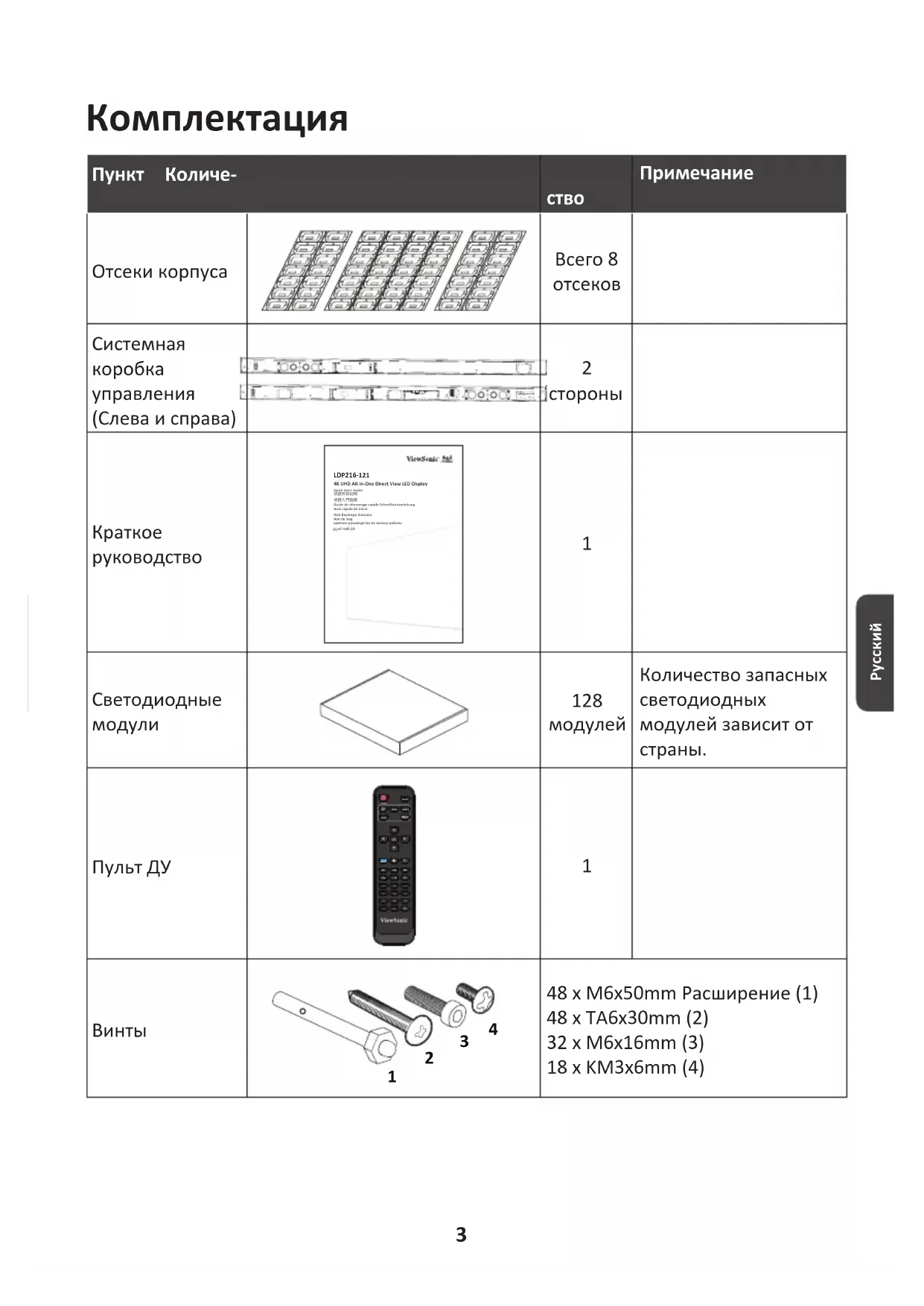

Package Contents

Пункт Количе-		СТВО	Примечание

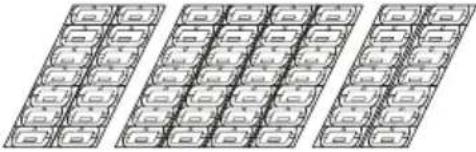

Отсеки корпуса		Всего 8отсеков
Системнаякоробкауправления(Слева и справа)		2стороны
Краткоеруководство		1
Светодиодныемодули		128модулей	Количество запасныхсветодиодныхмодулей зависит отстраны.
Пульт ДУ		1
Винты	1	48 x M6x50mm Расширение (1)48 x TA6x30mm (2)32 x M6x16mm (3)18 x KM3x6mm (4)
Шестигранный ключ (ключ Аллена)		2	1 x 5 mm1 x 8 mm
Крышки системной коробки управления (Слева, посредине и справа)		3
Кронштейны для настенного монтажа		4
Устройство для вакуумной очистки		1
Антистатические перчатки		2 пары
Кабель для локальной сети (5 м)		1
Проводной ИК-удлинитель (3 м)		1
Шнур питания		2	В связи с высоким энергопотреблением потребуется два шнура питания и две специальные электрические розетки.

Пункт Количе-			СТВО	Примечание
Пакет со светодиодами			1 пакет (1000 штук)	Сменные светодиодные лампы, соответствующие серийному номеру модуля.Не предназначены для модулей с другими серийными номерами.

ПРИМЕЧАНИЕ.

• Данное устройство упаковано в коробку для авиаперевозки.
• Из-за размера и веса устройства рекомендуется поднимать и перемещать его силами двух и более человек.

Описание изделия

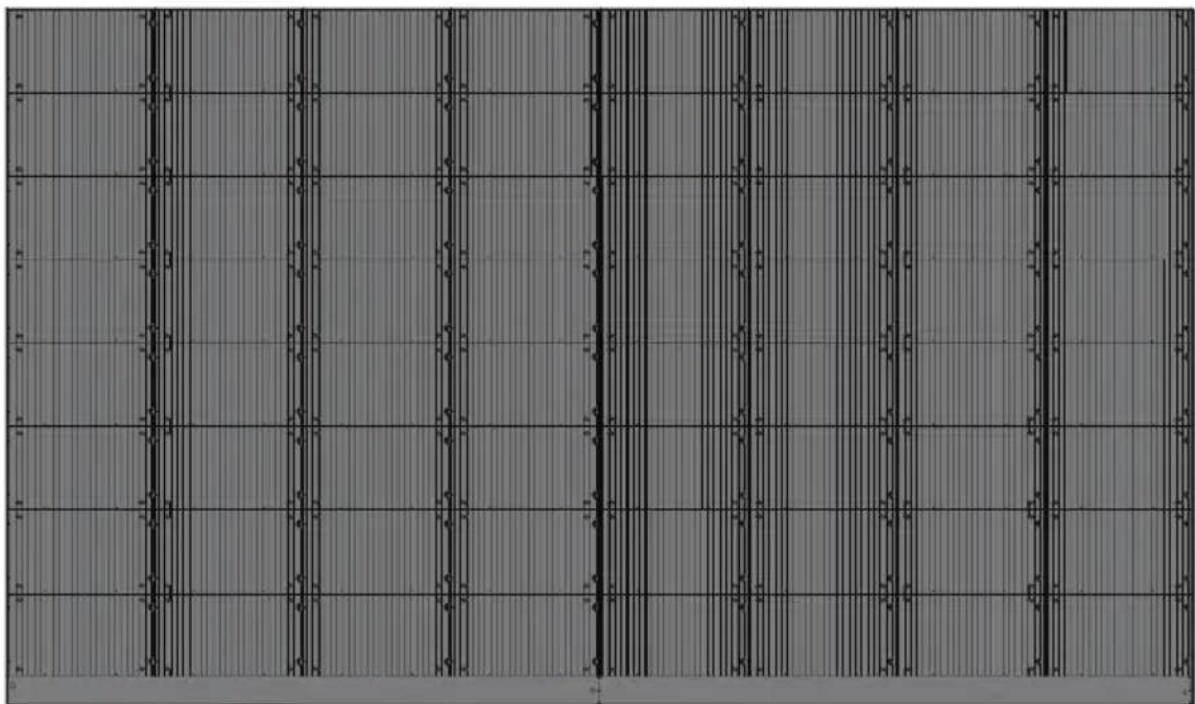

Лицевая панель

РУССКИЙ Динамик Динамик Переключатель питания Переключатель питания Панель ввода-вывода

Задняя панель

Введение

Подготовка к установке

Оставьте воздушный зазор между задней панелью дисплея и стеной, достаточный для надлежащей вентиляции.
! Убедитесь, что на дисплей не попадает прямой поток воздуха от кондиционера или обогревателей.
! Избегайте установки дисплея в местах с высокой влажностью.
В связи с высоким энергопотреблением всегда используйте только те шнуры питания, которые специально предназначены для данного устройства.

Настенный монтаж

Установка верхнего и нижнего кронштейна для настенного монтажа

1. Убедитесь, что область и размер стены подходят для установки устройства.

ПРИМЕЧАНИЕ. Высота верхних кронштейнов для настенного монтажа должна составлять не менее 3,3 метров (129.92" дюйма) от уровня земли.

1. Используя кронштейн для настенного монтажа (показан на рисунке выше) в качестве шаблона, отметьте как минимум 8 отверстий и начерно просверлите их.
2. Установите первый верхний кронштейн для настенного монтажа с помощью входящих в комплект винтов (бетонный анкерный болт М6x50 мм; ТА6x30 мм для несущих деревянный конструкций).
3. Повторите Шаг 2, установив второй верхний кронштейн для настенного монтажа параллельно первому верхнему кронштейну.

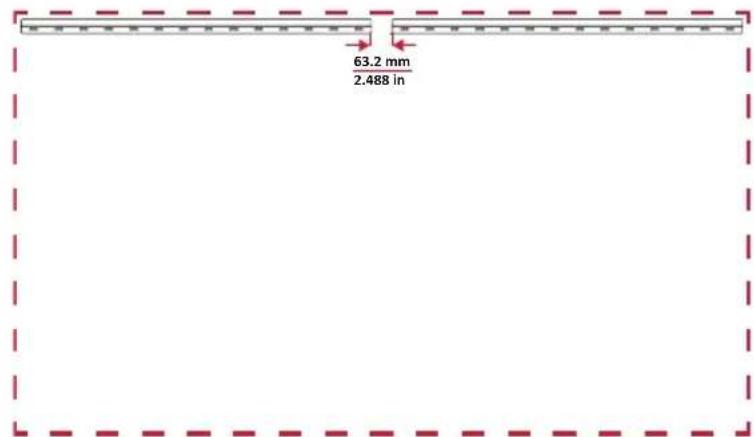

1. Установите нижние кронштейны для настенного монтажа так же, как и верхние кронштейны для настенного монтажа. Расстояние между верхними и нижними кронштейнами для настенного монтажа составляет 2362,5 мм (93,01 дюйма).

Можно также установить верхние кронштейны для настенного монтажа, повесить экран, а затем установить нижние кронштейны для настенного монтажа, чтобы добиться более точного прилегания.

! Проследите, чтобы стена могла безопасно выдержать нагрузку в 340 кг (749,57 фунта).
Отступ от поверхности стены не должен превышать 5 мм (0,197 дюйма).
6. После установки верхних и нижних кронштейнов для настенного монтажа стена должна иметь следующий вид:

Установка средних корпусов

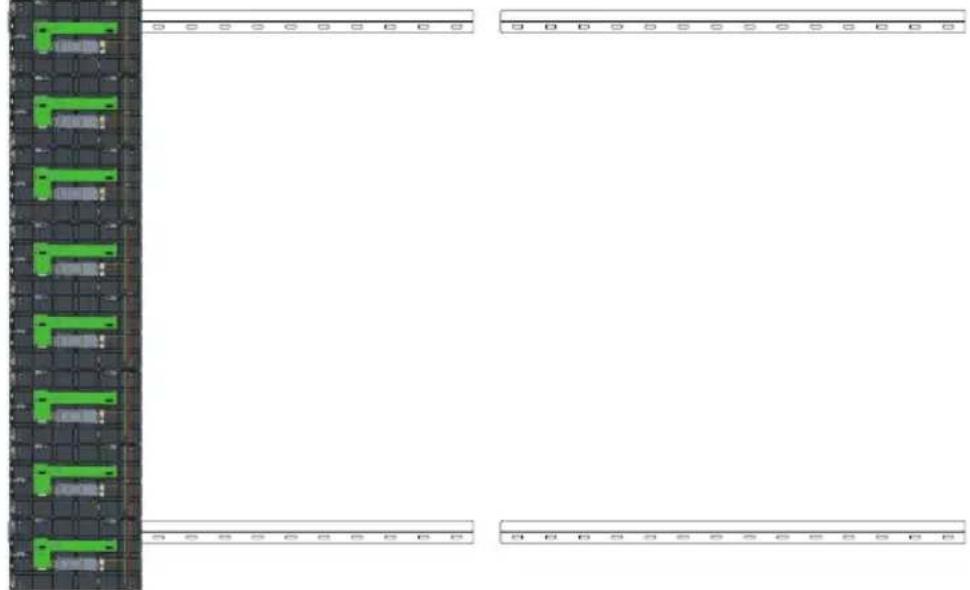

1. Проследите, чтобы монтажные кронштейны на задней панели 8 средних корпусов были расположены в верхнем и нижнем монтажных положениях, как это показано ниже.

1. Аккуратно поднимите каждый из средних корпусов на верхние кронштейны для настенного монтажа.

1. Убедитесь, что монтажные кронштейны прочно стоят на кронштейнах для настенного монтажа, как показано ниже.

Wall Display

Wall

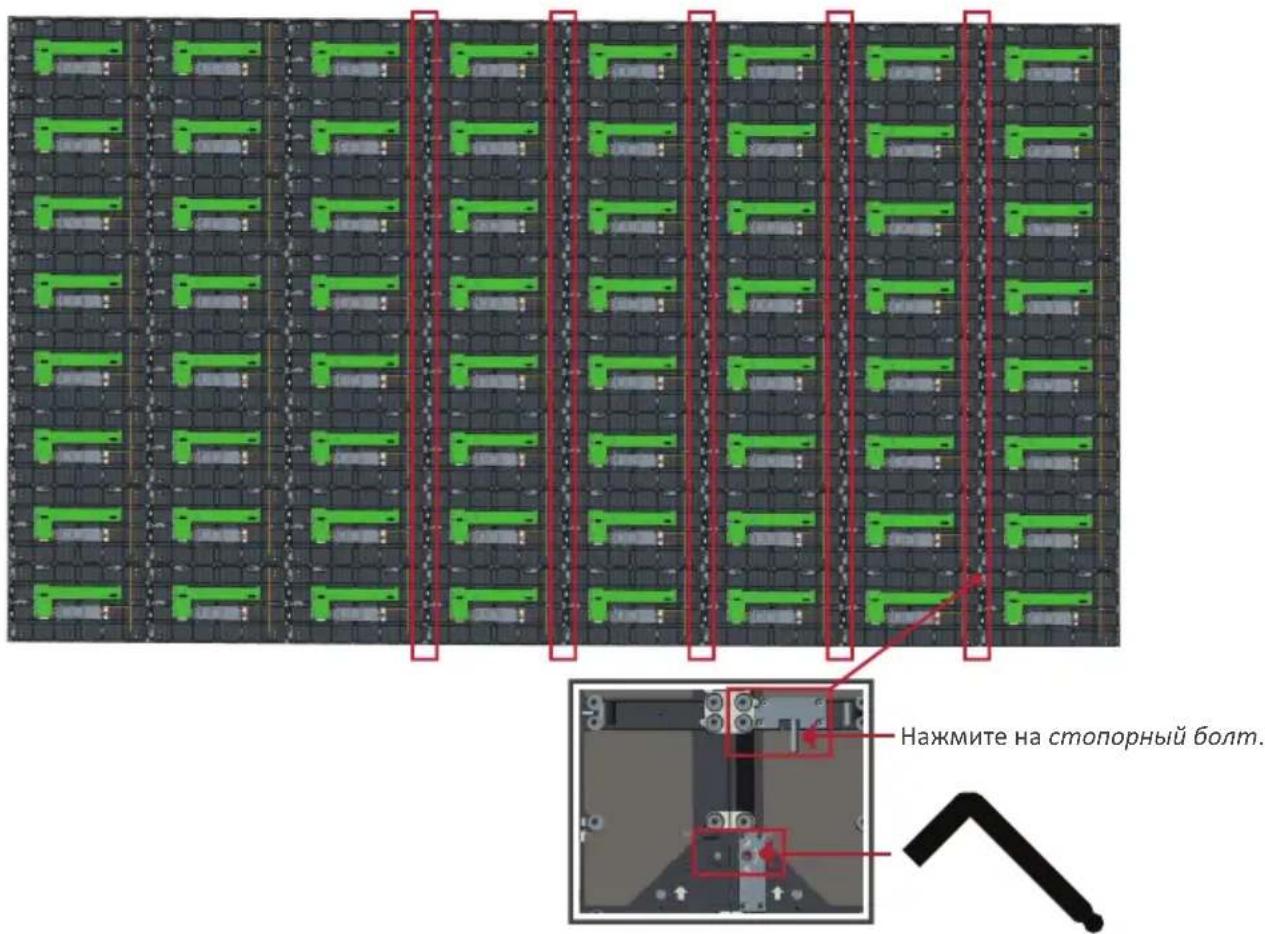

1. Нажмите на стопорные болты и зафиксируйте все крючки шестигранным инструментом, чтобы надежно соединить все корпуса между собой. Может потребоваться совместить отверстия, чтобы зафиксировать стопорный болт с помощью шестигранного ключа.

РУСКИЙ Нажмите на стопорный болт. Затяните все крючки шестигранным инструментом.

ПРИМЕЧАНИЕ. Между корпусами находится по 8 стопорных болта и 16 крюков.

1. Поставьте оставшиеся корпуса на верхние настенные кронштейны.

Выполняйте установку слева направо. Следите за тем, чтобы монтажные кронштейны прочно прилегали к настенным кронштейнам.

1. Повторите действие 4, скрепив корпуса между собой стопорными болтами и крюками.

Нажмите на стопорный болт.

Затяните все крючки шестигранным инструментом.

ПРИМЕЧАНИЕ. Между корпусами находится по 8 стопорных болта и 16 крюков.

Подключение системной коробки управления

1. Осторожно разверните панель системной коробки управления. Убедитесь, что главная системная плата управления находится слева.

ПРИМЕЧАНИЕ. Будьте осторожны, так как панель системной коробки управления разделена на две части, которые соединяются проводами.

1. Совместите отверстия в корпусе с системной коробкой управления и присоедините ее.

Системная плата управления

1. Вы также можете переустановить кабель питания, чтобы добиться привлекательного внешнего вида. Ослабьте Два (2) винта PWM 4x6 мм, вытащите кабель питания, проденьте кабель питания через заднее отверстие и затем плотно затяните винты.

Левая панель

Заднее отверстие для скрытого кабеля питания
Правая панель

Заднее отверстие для скрытого кабеля питания

Два (2) винта PWM 4x6 мм

Два (2) винта PWM 4x6 мм

Эксплуатация осуществляется только специалистами.

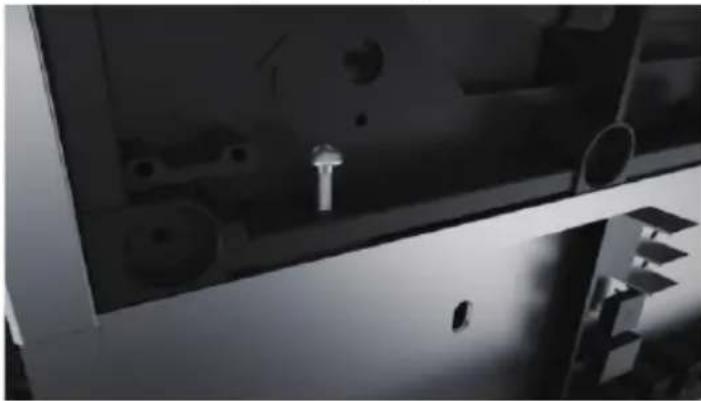

1. Затем прикрепите системную коробку управления к корпусам с помощью 32 входящих в комплект винтов (М6x16 мм).

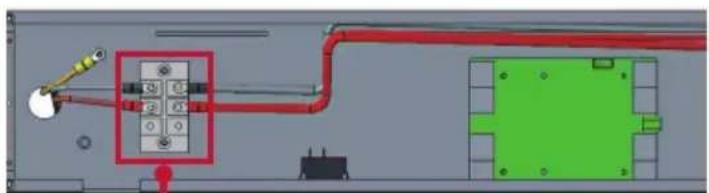

1. Подключите сетевые шнуры и кабели питания от корпусов к системной коробке управления.

ПРИМЕЧАНИЕ. Имеется 4 сетевых шнура и 8 кабеля питания для подключения.

Сеть 1 ять 4 Питание

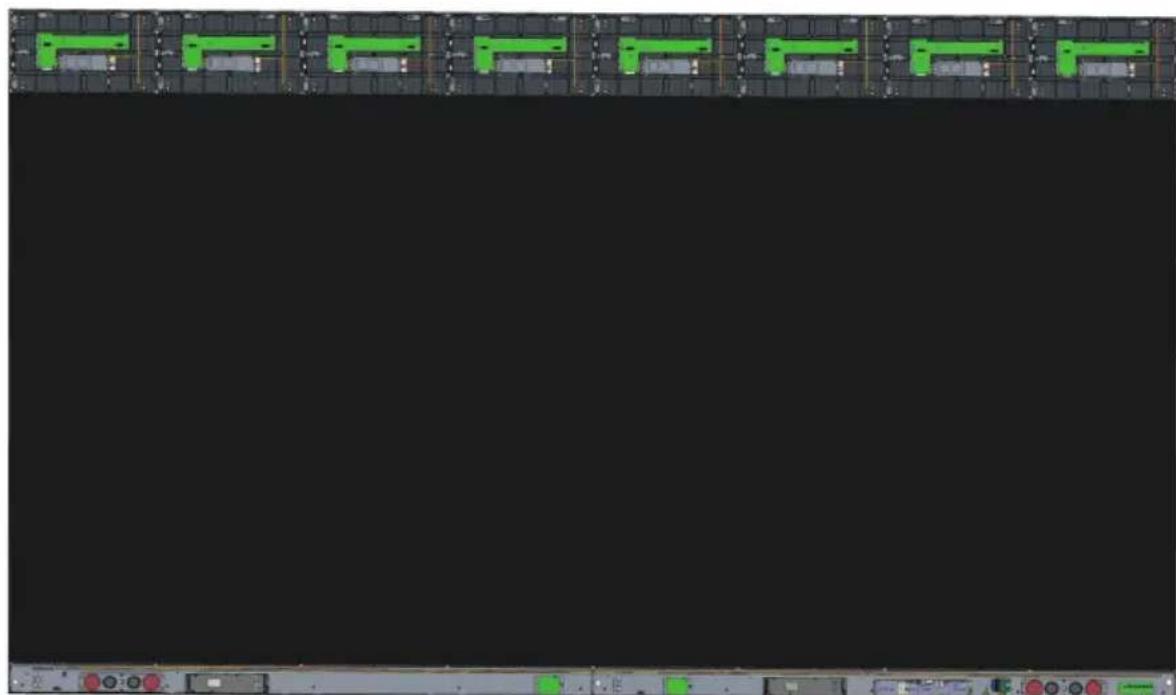

Установка светодиодных модулей

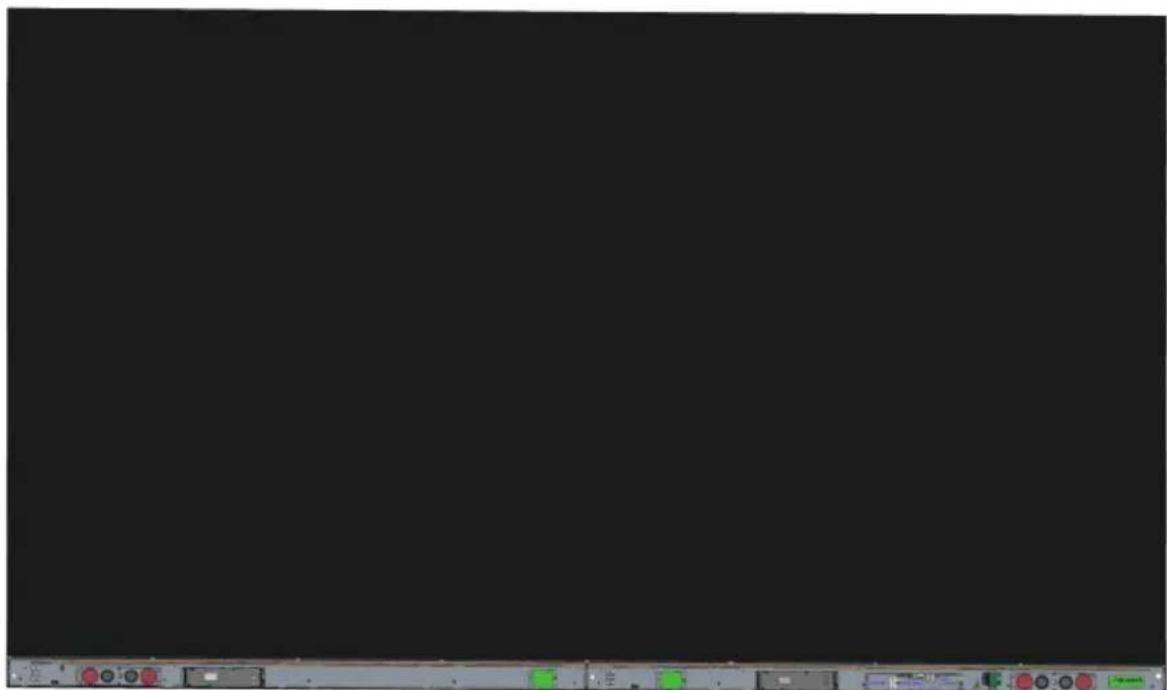

Установите каждый светодиодный модуль в корпуса согласно номерам на модулях и корпусах.

! Перед работой со светодиодными модулями наденьте антистатические перчатки.

Все модули должны быть утоплены в корпуса, и между ними практически не должно быть зазоров. Может потребоваться осторожно постучать по модулю, чтобы выровнять его.

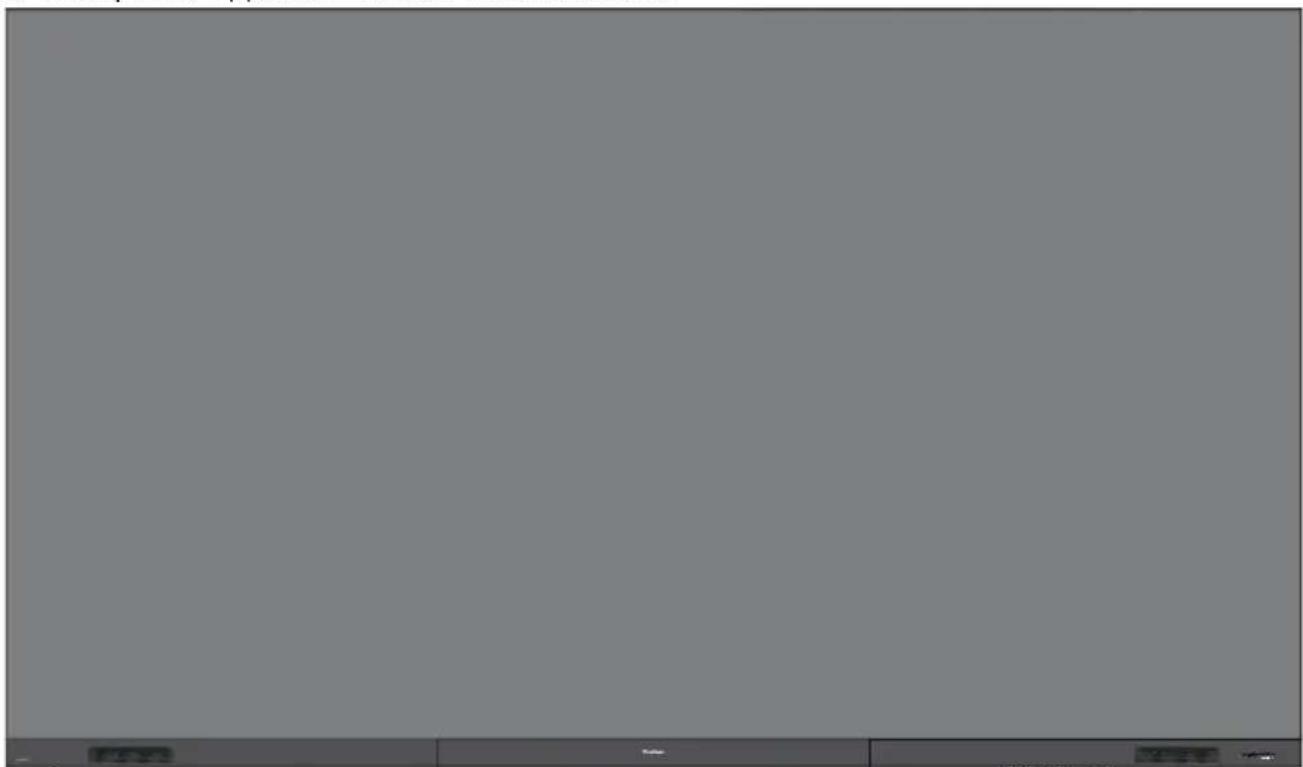

Установка крышек системной коробки управления

Имеется 3 (три) крышки системной коробки управления: Левая, Средняя и Правая.

1. Начните с установки правой крышки на системную коробку управления.

ПРИМЕЧАНИЕ. Убедитесь, что кабель кнопки питания подключен к кабелю питания системной коробки управления, и закрепите крышку.

1. После подключения кабеля кнопки питания убедитесь, что правая крышка надлежащим образом совмещена с системной коробкой управления; затем закрепите ее с помощью 18 входящих в комплект винтов (КМ3х6 мм).

РУССКИЙ

1. Повторите вышеуказанные действия для средней и левой крышки.

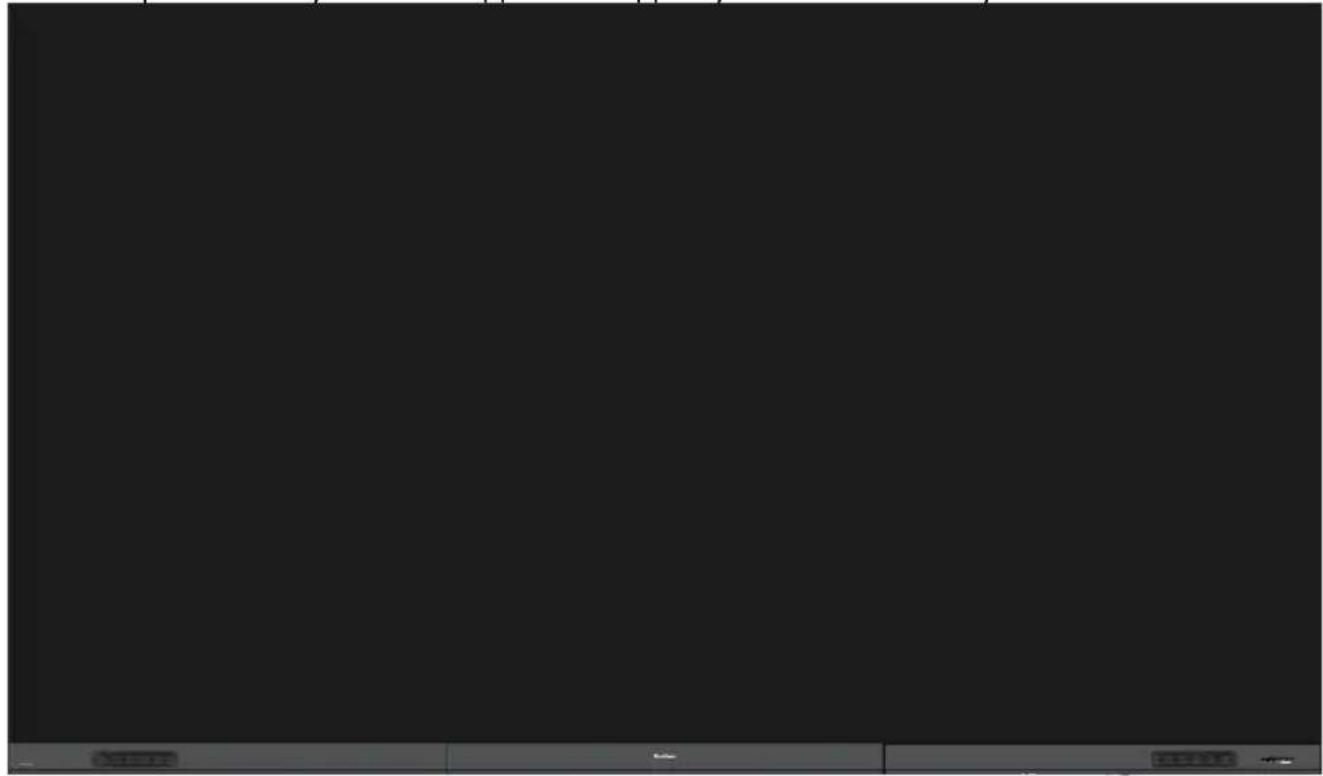

1. Теперь ваш дисплей готов к включению.
