Produkttyp	Großformatiger LED-Monitor für den professionellen Einsatz (Videowand)
Marke	ViewSonic
Modell	LDP216121
Gewicht	340 kg (inklusive Wandhalterung)
Stromversorgung	Zwei dedizierte Netzkabel (2 separate Steckdosen erforderlich)
Stromverbrauch	Hoch (nicht spezifiziert, erfordert zwei Kabel)
Anzahl der LED-Module	128 Module (Ersatzteile werden mitgeliefert)
Zentraleinheiten	8 Einheiten
Systemsteuereinheit	1 Einheit mit Hauptsteuerplatine
Abmessungen der Videowand (ca.)	Höhe > 3,3 m, Abstand zwischen oberen und unteren Halterungen: 2362,5 mm
Zulässiger Winkel der Wandfläche	< 5 mm (0,197 Zoll)
Belüftung	Ausreichender Luftspalt zwischen Bildschirm und Wand; direkte Klimaanlagen- oder Heizungsströme vermeiden
Luftfeuchtigkeit	Sehr feuchte Orte vermeiden
Mitgeliefertes Zubehör	Fernbedienung, Netzwerkkabel (5 m), IR-Verlängerungskabel (3 m), antistatische Handschuhe, Inbusschlüssel, Montageschrauben usw.
Wartung	Reinigung mit einem weichen, trockenen Tuch; keine Scheuermittel verwenden
Sicherheit	Installation durch einen Fachmann; mindestens zwei Personen für die Handhabung; Tragen von antistatischen Handschuhen
Ersatzteile	Chargenspezifische Ersatz-LED-Module; LED-Chips im Beutel (1000 Stück)
Reparierbarkeit	LED-Module und Einheiten können vor Ort von einem qualifizierten Techniker ausgetauscht werden
Garantie	Siehe Handbuch oder Händler (hier nicht angegeben)

Häufig gestellte Fragen - LDP216121 VIEWSONIC

Wie hoch ist das Gesamtgewicht des Bildschirms LDP216121?

Das Gesamtgewicht inklusive Wandhalterung beträgt ca. 340 kg. Die Wand muss dieses Gewicht sicher tragen können.

Aus wie vielen LED-Modulen besteht der Bildschirm?

Der Bildschirm besteht aus 128 LED-Modulen, verteilt auf 8 Zentraleinheiten. Je nach Land werden Ersatzmodule mitgeliefert.

Welche Installationsvorsichtsmaßnahmen gibt es für die Belüftung?

Halten Sie ausreichend Luftspalt zwischen der Rückseite des Bildschirms und der Wand. Vermeiden Sie direkte Luftströmungen von Klimaanlagen oder Heizungen auf den Bildschirm. Installieren Sie ihn nicht an einem sehr feuchten Ort.

Wie wird die Stromversorgung angeschlossen?

Der Bildschirm benötigt zwei dedizierte Netzkabel, die an zwei separate Steckdosen angeschlossen werden. Verwenden Sie nur die mitgelieferten, speziell für dieses Produkt entwickelten Kabel.

Sind spezielle Werkzeuge für die Installation der Wandhalterungen erforderlich?

Ja, Sie benötigen einen mitgelieferten Inbusschlüssel (5 mm und 8 mm), ein Vakuumsaugwerkzeug und M6-Spreizdübel je nach Wandtyp (Mauerwerk oder Holz).

Wie werden die Zentraleinheiten miteinander verbunden?

Nachdem jede Einheit auf den Wandhalterungen platziert wurde, drücken Sie die Verriegelungsbolzen und verriegeln Sie jeden Haken mit dem Inbusschlüssel. Es gibt 8 Bolzen und 16 Haken zwischen den Einheiten.

Kann ich den Bildschirm mit einem flüssigen Reinigungsmittel reinigen?

Nein. Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Oberfläche. Scheuernde oder flüssige Mittel könnten die LED-Module beschädigen.

Was tun, wenn ein LED-Modul defekt ist?

Sie können das defekte Modul durch ein Ersatzmodul ersetzen. Stellen Sie sicher, dass es zur Charge der Seriennummer passt. Tragen Sie bei der Handhabung antistatische Handschuhe.

Kann die Installation von einer Person durchgeführt werden?

Nein, aufgrund des Gewichts (340 kg) und der Größe wird empfohlen, den Bildschirm mit zwei oder mehr Personen zu handhaben. Die Installation sollte von einem Fachmann durchgeführt werden.

Wo finde ich die vollständige Bedienungsanleitung auf Deutsch?

Die Bedienungsanleitung im PDF-Format ist kostenlos auf notice-facile.com verfügbar. Sie können auch per E-Mail eine Übersetzung in Ihre Sprache anfordern.

BEDIENUNGSANLEITUNG LDP216121 VIEWSONIC

Schnellstartanleitung

Element Menge Hinweis
Gehäuseabschnitte			8 Abschnitte insgesamt
Systemsteuerbox (Linke und rechte Seite)			2 Seiten
Schnellstartanleitung			1
LED-Module			128 Module	Die Anzahl Ersatz-LED-Module variiert je nach Land.
Fernbedienung			1
Schrauben	1		48 x M6x50mm Dübel (1)48 x TA6x30mm (2)32 x M6x16mm (3)18 x KM3x6mm (4)
Sechskantschlüssel (Inbusschlüssel)			2	1 x 5 mm1 x 8 mm

Element Menge Hinweis
Abdeckungen der Systemsteuerbox (Linke, mittlere und rechte Seite)		3
Wandmontage-halterungen		4
Vakuum-saugwerkzeug		1
Antistatikhandschuhe		2 Paar
NetzwerkKabel (5 m)		1
IR-Verlängerungskabel (3 m)		1
Netzkabel		2	Der Stromverbrauch ist hoch, sodass zwei Netzkabel und zwei separate Steckdosen benötigt werden.
Beutel mit LEDs		1 Beutel (1.000 Stück)	Ersatz-LED-Perlen spezifisch für Modul-Chargennummer.Kann nicht mit anderen LED-Modul-Chargen verwendet werden.

Hinweis:

• Dieses Produkt ist in einer Flugtransportbox verpackt.
• Aufgrund von Größe und Gewicht sollte es von zwei oder mehr Personen transportiert werden.

Übersicht

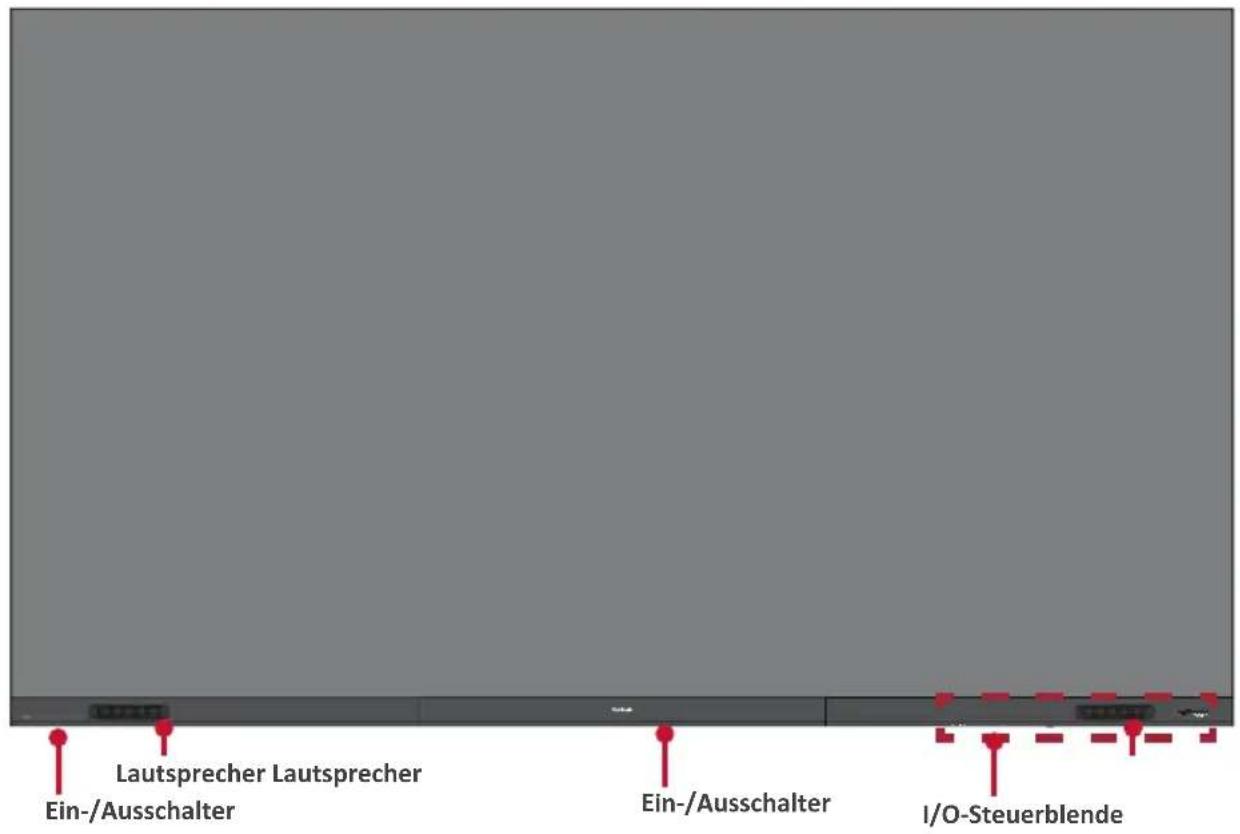

Frontblende

Lautsprecher Lautsprecher Ein-/Ausschalter Ein-/Ausschalter I/O-Steuerblende

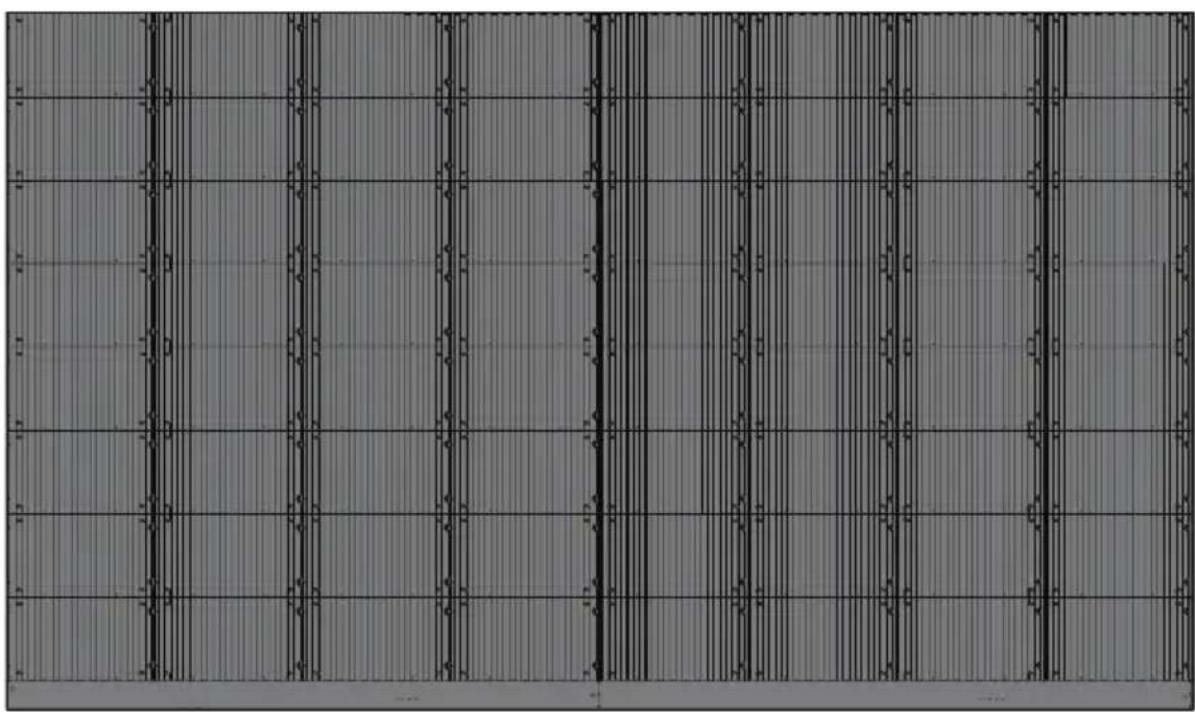

Rückwand

Vor der Installation

Halten Sie für eine angemessene Belüftung einen ausreichenden Abstand zwischen der Rückseite des Displays und jeglichen Wänden ein.
! Stellen Sie sicher, dass Klimaanlagen oder Heizgitter nicht direkt auf das Display gerichtet sind.
! Installieren Sie das Display nicht an sehr feuchten Orten.
! ufgrund des hohen Strombedarfs dürfen Sie nur speziell für dieses Produkt entwickelte Netzkabel verwenden.

Wandmontage

Obere und untere Wandhalterungen installieren

1. Stellen Sie sicher, dass Fläche und Größe der Wand für eine Installation geeignet sind.

Hinweis: Die Höhe der oberen Wandhalterungen darf nicht weniger als 3,3 Meter vom Boden betragen.

1. Verwenden Sie die Wandhalterung (oben abgebildet) als Schablone und markieren Sie mindestens 12 Löcher. Bohren Sie die Löcher vor.
2. Installieren Sie die erste obere Wandhalterung mit den mitgelieferten Schrauben (M6 x 50 mm Dübel bei Mauerwerk; TA6 x 30 mm bei lasttragendem Holz).
3. Wiederholen Sie Schritt 2, wobei Sie darauf achten, dass die zweite obere Wandhalterung parallel zur ersten oberen Halterung verläuft.

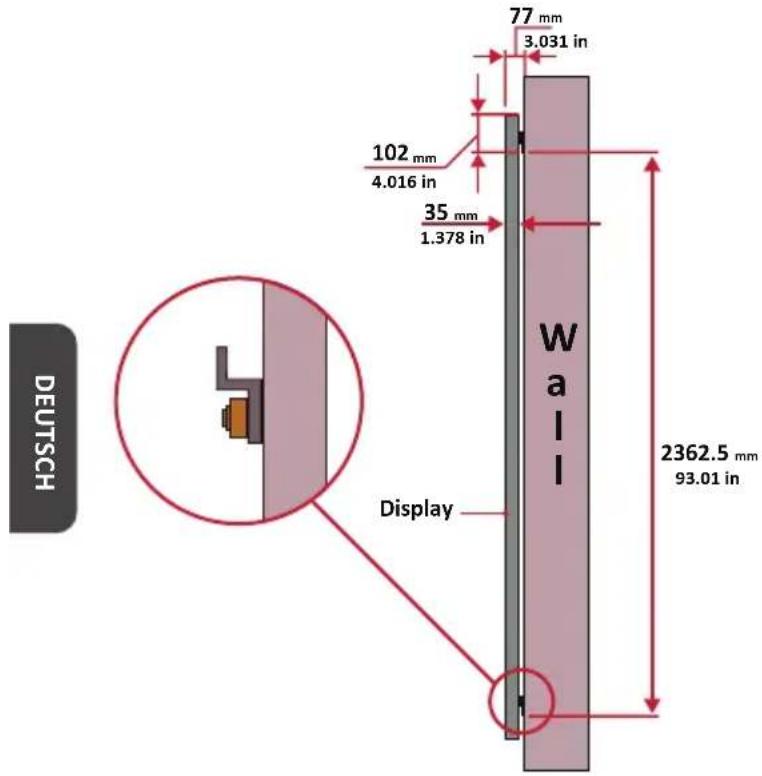

1. Installieren Sie die unteren Wandhalterungen ebenso wie die oberen Wandhalterungen. Der Abstand zwischen oberen und unteren Wandhalterungen beträgt 2362,5 mm.

Hinweis: Sie können auch die oberen Wandhalterungen anbringen, den Bildschirm aufhängen und dann die unteren Wandhalterungen installieren. Dies sorgt für eine präzisere Passform.

! Stellen Sie sicher, dass die Wand 340 kg zuverlässig halten kann.
! Stellen Sie sicher, dass die Abweichung der Wandfläche < 5 mm beträgt.
6. Nach Installation der oberen und unteren Wandhalterungen sollte die Installationswand so aussehen:

Mittlere Gehäuse installieren

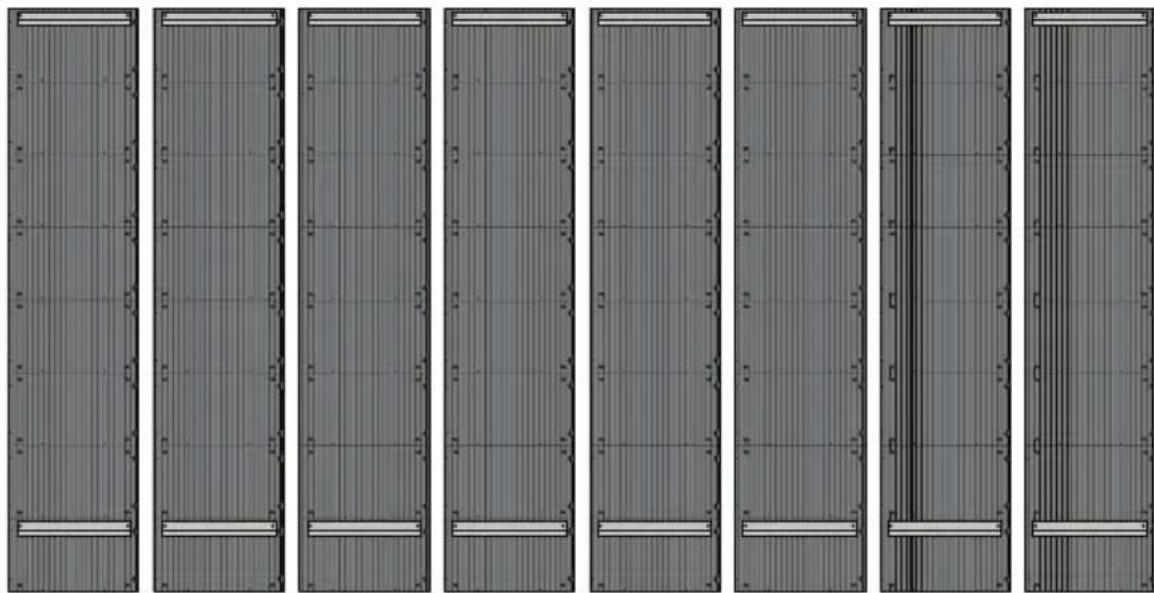

1. Vergewissern Sie sich, dass die Halterungen auf der Rückseite der 8 mittleren Gehäuse wie nachstehend abgebildet an den oberen und unteren Montagepositionen positioniert sind:

1. Heben Sie jedes mittlere Gehäuse vorsichtig bis zu den oberen Wandhalterungen.

1. Vergewissern Sie sich, dass die Halterungen wie nachstehend gezeigt sicher auf den Wandhalterungen sitzen.

Wall Display

Wall

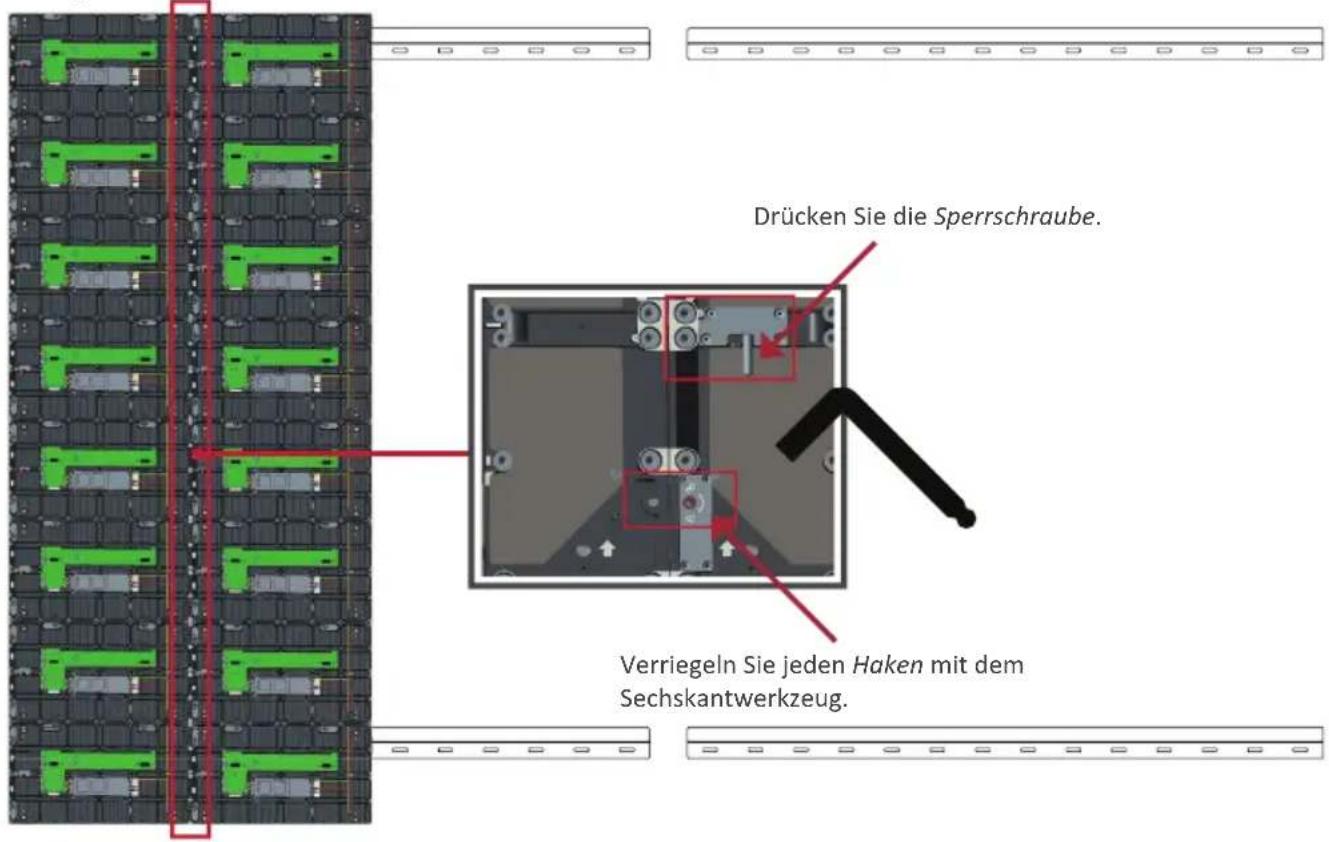

1. Drücken Sie jede Sperrschraube und verriegeln Sie jeden Haken mit dem Sechskantwerkzeug, damit die Schränke zuverlässig miteinander verbunden sind. Möglicherweise müssen Sie das Loch an einem Inbusschlüssel ausrichten, um die Sperrschraube festzuziehen.

Drücken Sie die Sperrschraube. Verriegeln Sie jeden Haken mit dem Sechskantwerkzeug.

Hinweis: Es befinden sich 8 Sperrschrauben und 16 Haken zwischen jedem Gehäuse.

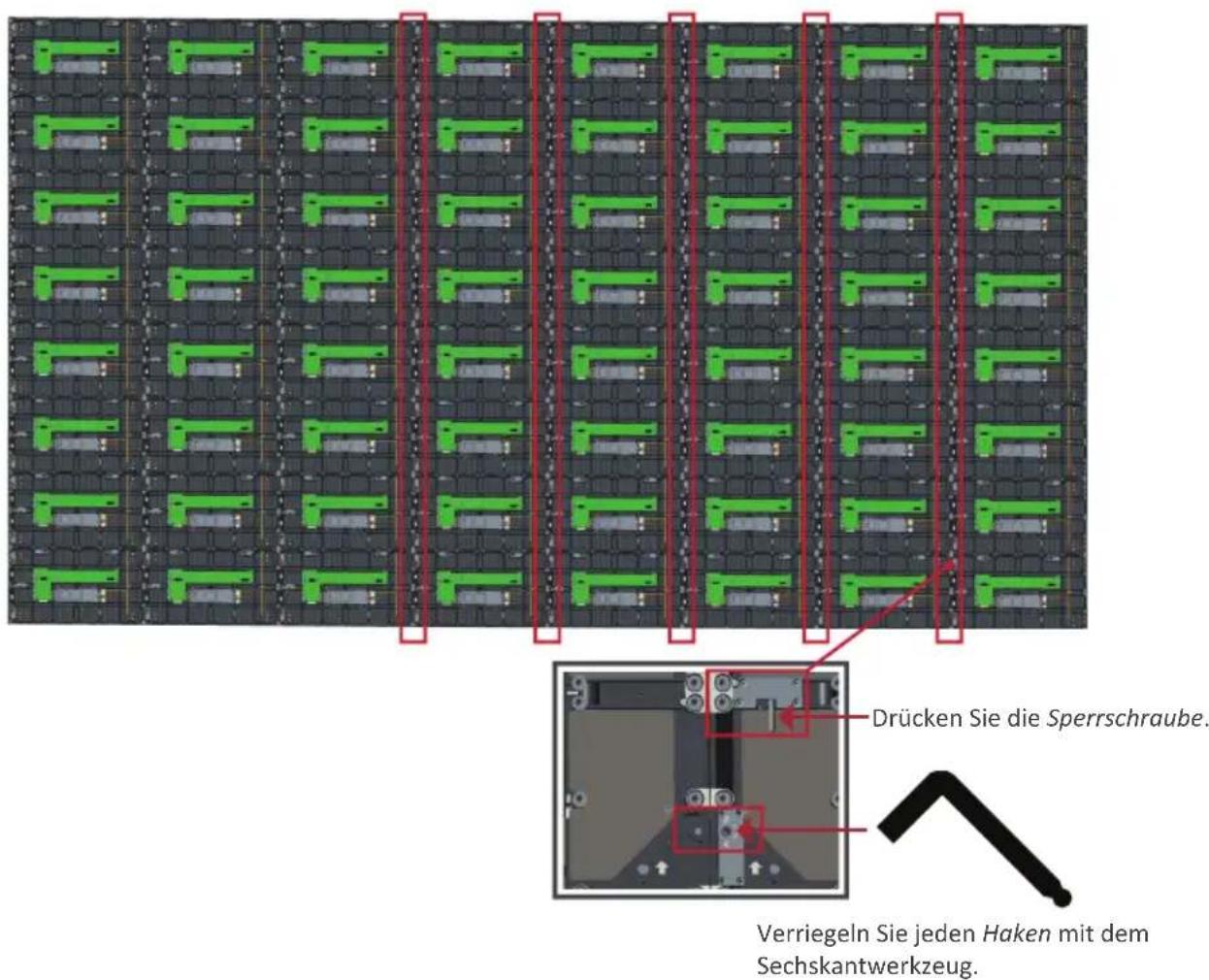

1. Platzieren Sie die verbleibenden Schränken auf den oberen
   Wandmontagehalterungen. Installieren Sie von links nach rechts. Achten Sie darauf, dass die Montagehalterungen sicher in den Wandmontage-Halterungen sitzen.
2. Wiederholen Sie Schritt 4. Befestigen Sie die Schränke mit den jeweiligen Schrauben und Haken aneinander.

Drücken Sie die Sperrschraube. Verriegeln Sie jeden Haken mit dem Sechskantwerkzeug.

Hinweis: Es befinden sich 8 Sperrschrauben und 16 Haken zwischen jedem Gehäuse.

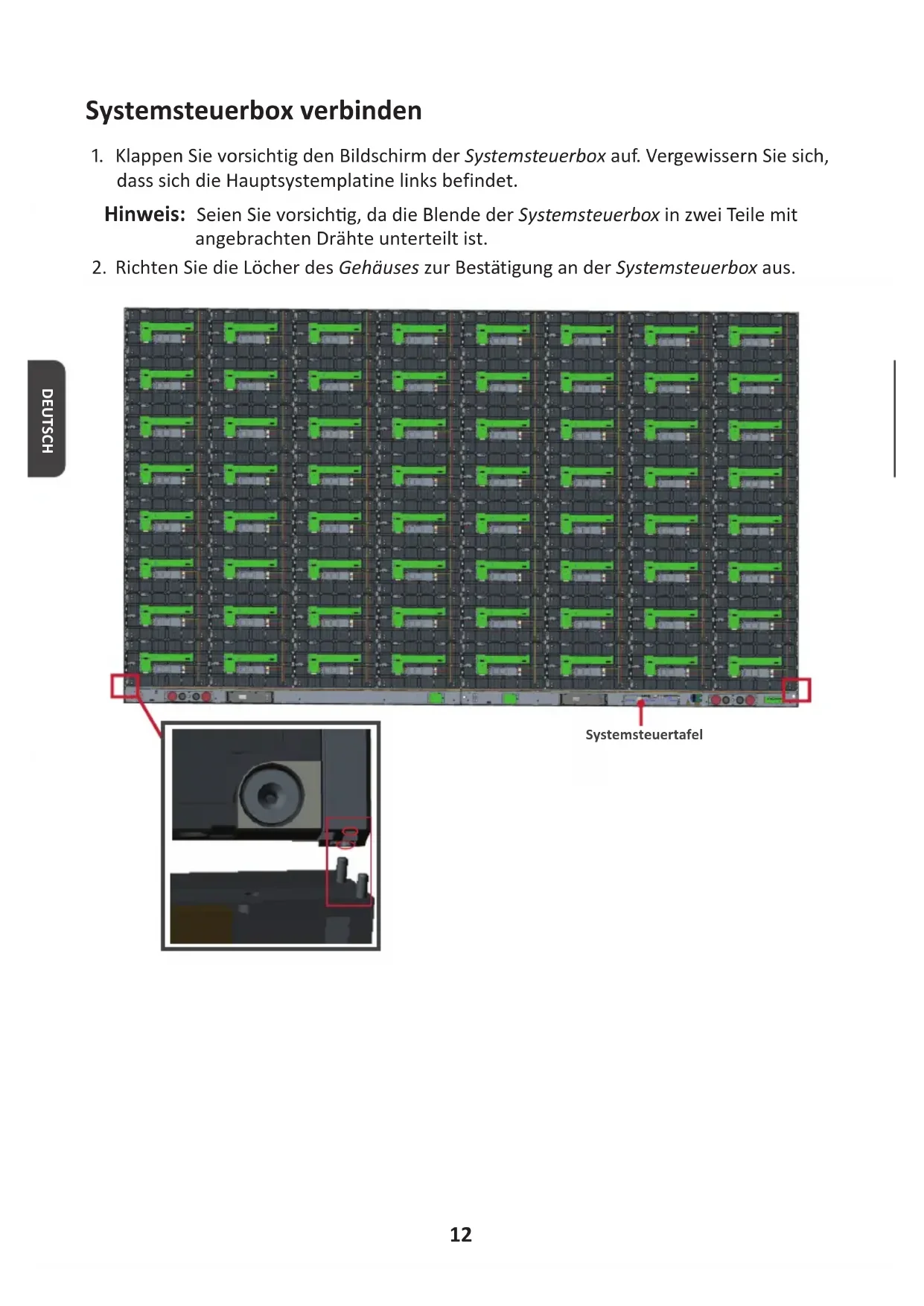

Systemsteuerbox verbinden

1. Klappen Sie vorsichtig den Bildschirm der Systemsteuerbox auf. Vergewissern Sie sich, dass sich die Hauptsystemplatine links befindet.

Hinweis: Seien Sie vorsichtig, da die Blende der Systemsteuerbox in zwei Teile mit angebrachten Drähte unterteilt ist.

1. Richten Sie die Löcher des Gehäuses zur Bestätigung an der Systemsteuerbox aus.

Systemsteuertafel

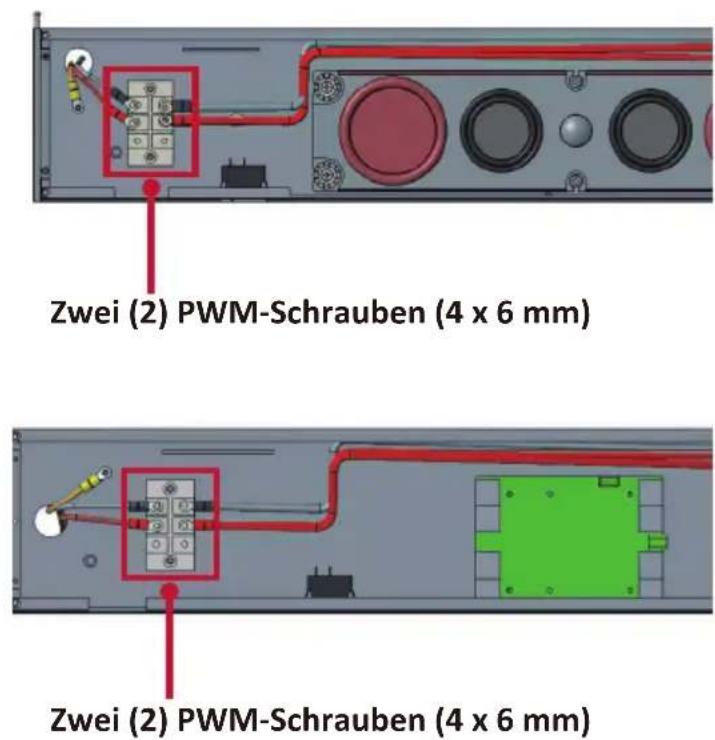

1. Sie können auch das Netzkabel für ein ansprechenderes Aussehen neu installieren. Lösen Sie die zwei (2) PWM-Schrauben (4 x 6 mm), ziehen Sie das Netzkabel heraus, führen Sie das Netzkabel durch die hintere Öffnung und ziehen Sie die Schrauben fest.

Linke Tafel Hintere Öffnung für verstecktes Netzkabel Rechtes Feld Hintere Öffnung für verstecktes Netzkabel

Zwei (2) PWM-Schrauben (4 x 6 mm) Zwei (2) PWM-Schrauben (4 x 6 mm)

! Nur von Profis auszuführen.

1. Sichern Sie die Systemsteuerbox weiterhin an den Gehäusen; nutzen Sie dazu die 32 mitgelieferten Schrauben (M6 x 16 mm).

1. Schließen Sie Netzwerk- und Stromkabel der Gehäuse an die Systemsteuerbox an.

Hinweis: Es gibt 4 Netzwerk- und 8 Stromkabel zum Anschließen.

Netzwerk 1 Netzwerk 2 EPro/Aurs Netzwerk 3 Netzwerk 4

LED-Module installieren

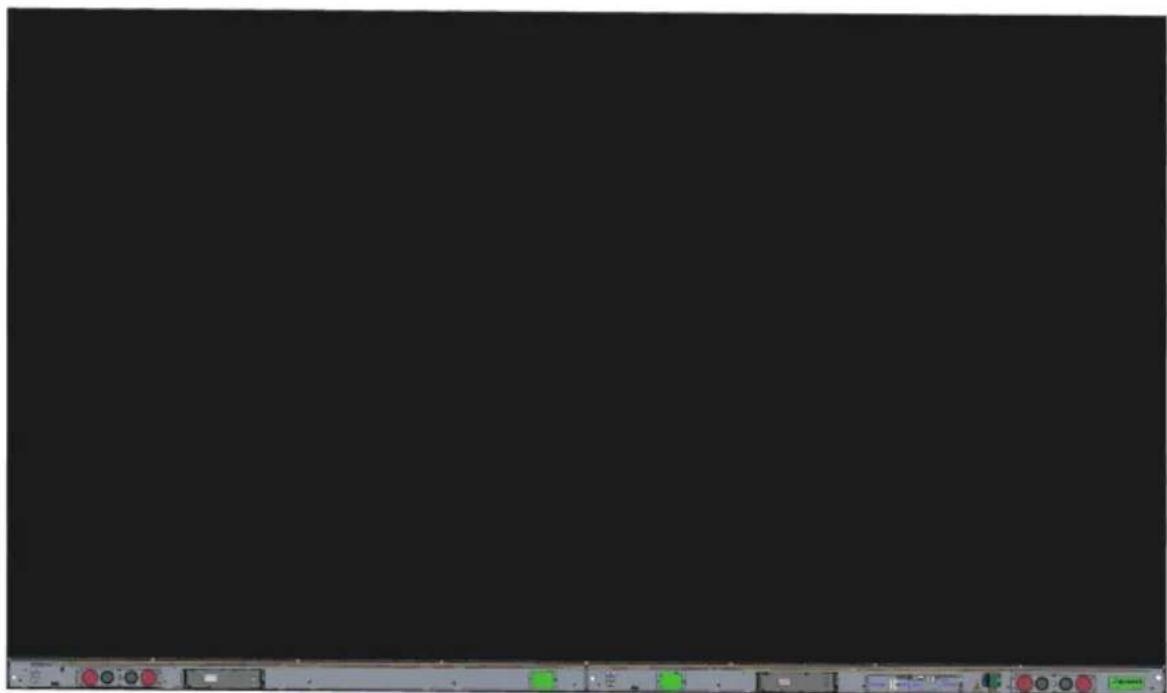

Installieren Sie die jeweiligen LED-Module an den Gehäusen. Achten Sie darauf, die entsprechenden Zahlen an Modul und Gehäuse abzustimmen.

! Bitte ziehen Sie vor Handhabung der LED-Module Antistatikhandschuhe an.

Achten Sie darauf, dass jedes Modul bündig sitzt und kein Abstand zwischen diesen besteht. Möglicherweise müssen Sie sanft auf das Modul tippen, damit es bündig anliegt.

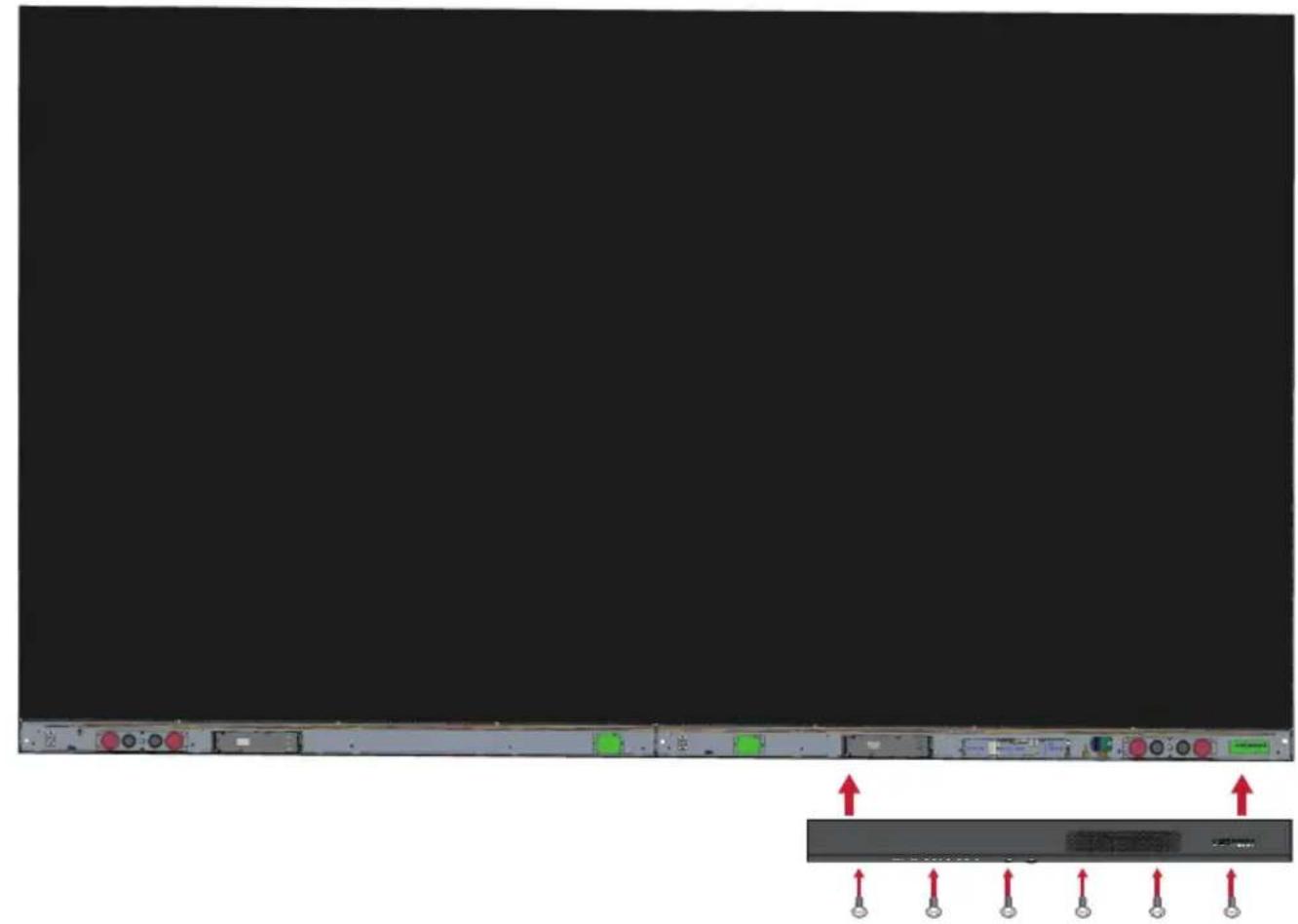

Abdeckungen der Systemsteuerbox installieren

Es gibt drei (3) Abdeckungen der Systemsteuerbox: Links, in der Mitte und rechts.

1. Beginnen Sie durch Installation der rechten Abdeckung an der Systemsteuerbox.

Hinweis: Vergewissern Sie sich, dass das Kabel der Ein-/Austaste mit dem Stromkabel der Systemsteuerbox verbunden ist, bevor Sie die Abdeckung befestigen.

1. Stellen Sie nach Anschluss des Kabels der Ein-/Austaste sicher, dass die rechte Abdeckung richtig an der Systemsteuerbox angeschlossen ist; sichern Sie sie dann mit den 18 mitgelieferten Schrauben (KM3 x 6 mm).

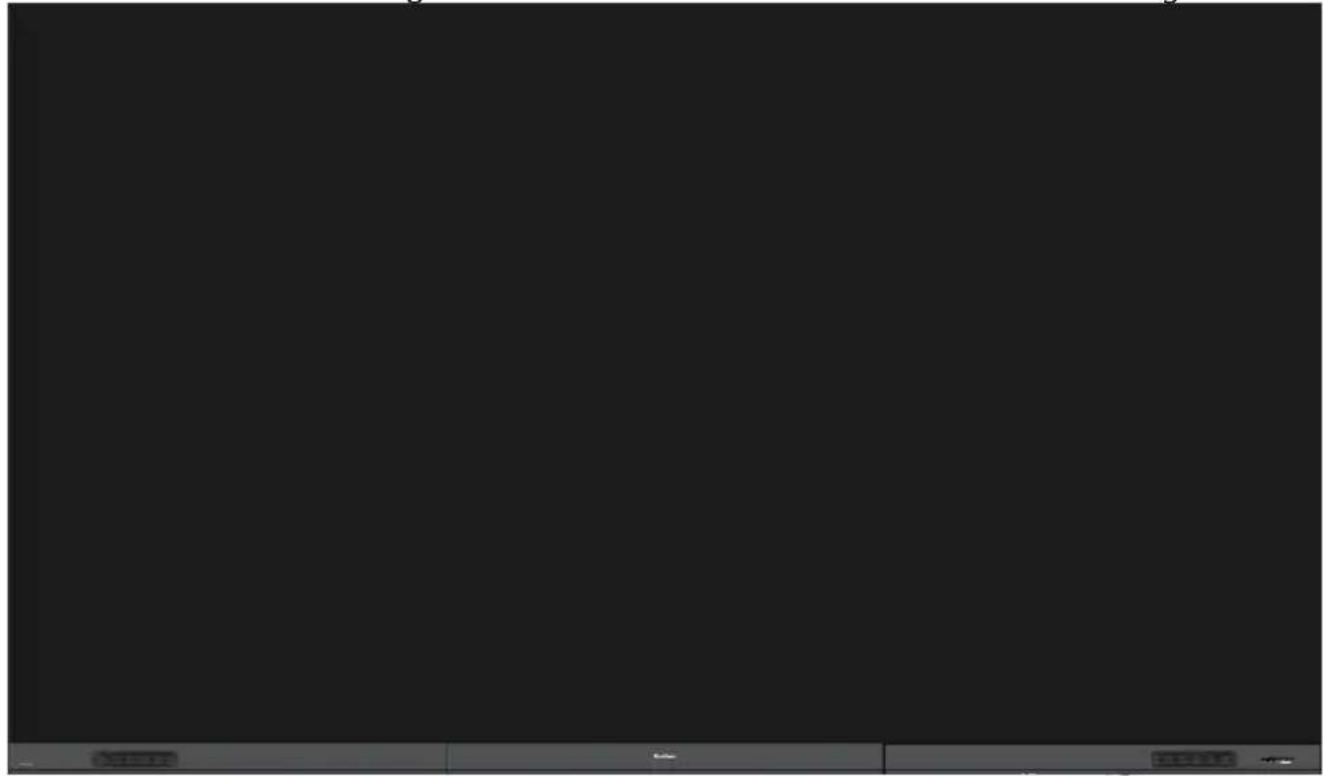

1. Wiederholen Sie die obigen Schritte bei der mittleren und linken Abdeckung.

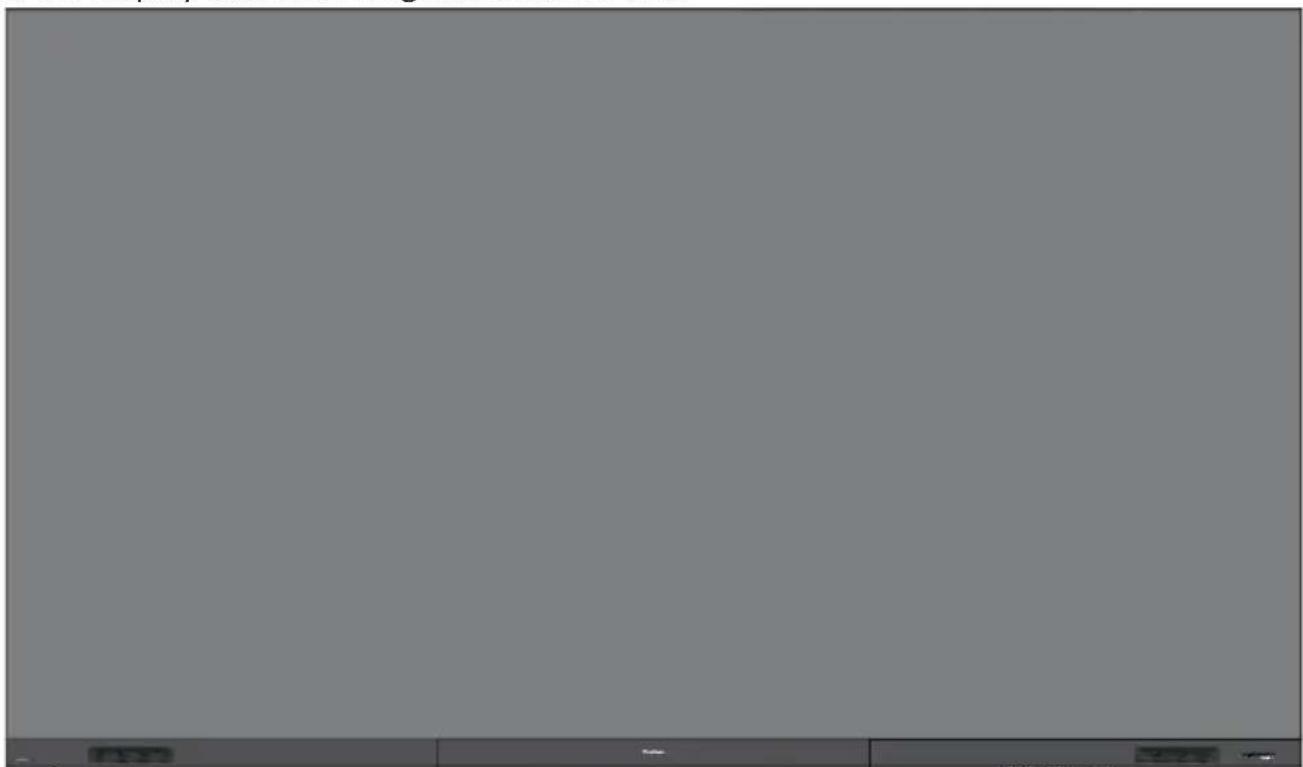

1. Ihr Display kann nun eingeschaltet werden.
