KULLANIM KILAVUZU LDP216121 VIEWSONIC

128 modül Yedek LED modüllerinin adedi ülkeye göre farklılık gösterir. Uzaktan Kumanda 427CModel: LD163-181, LD135-151Date: 2020/7/22 Source

Anstak Eldivenler 2 çi Lan Kablosu (5 m)

Kızılötesi Uzatma Kablosu (3m)

Güç tükemi çok fazladır, bu nedenle iki güç kablosu ve iki ayrı güç prizi gereklidir.5 Türkçe Öğe Miktar Not LED çantası 1 çanta (1000 parça) Yedek LED ampul boncukları modül par numarasına özeldir Farklı LED modülü parlerinde kullanılamaz. NOT:

• Bu ürün hava ulaşımı kutusuna paketlenmiştir.

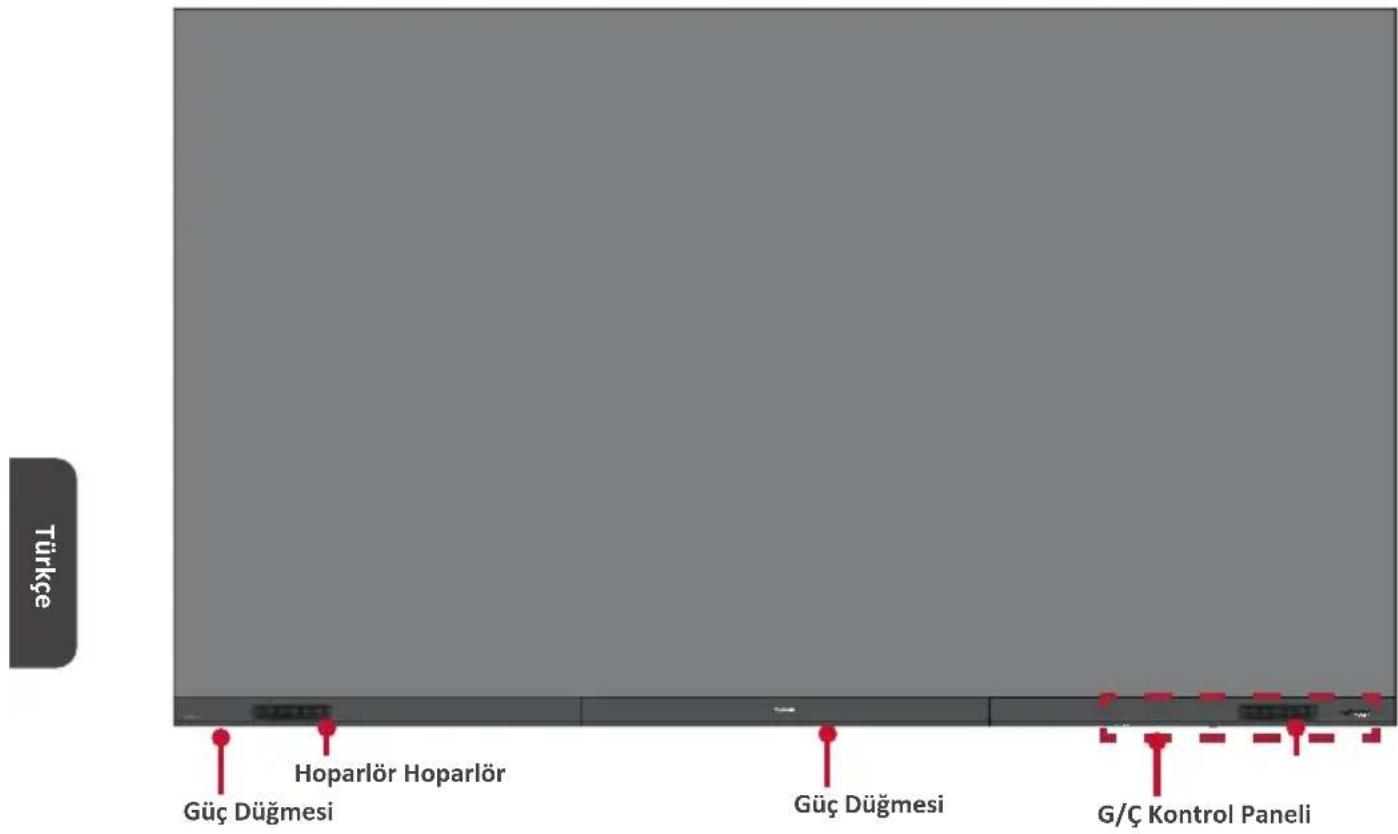

• Boyut ve ağırlık nedeniyle, iki veya daha fazla kişinin taşıması önerilir.6 Türkçe Ürüne Genel Bakış Ön Panel RS232LAN USB 5V/1.5A USB

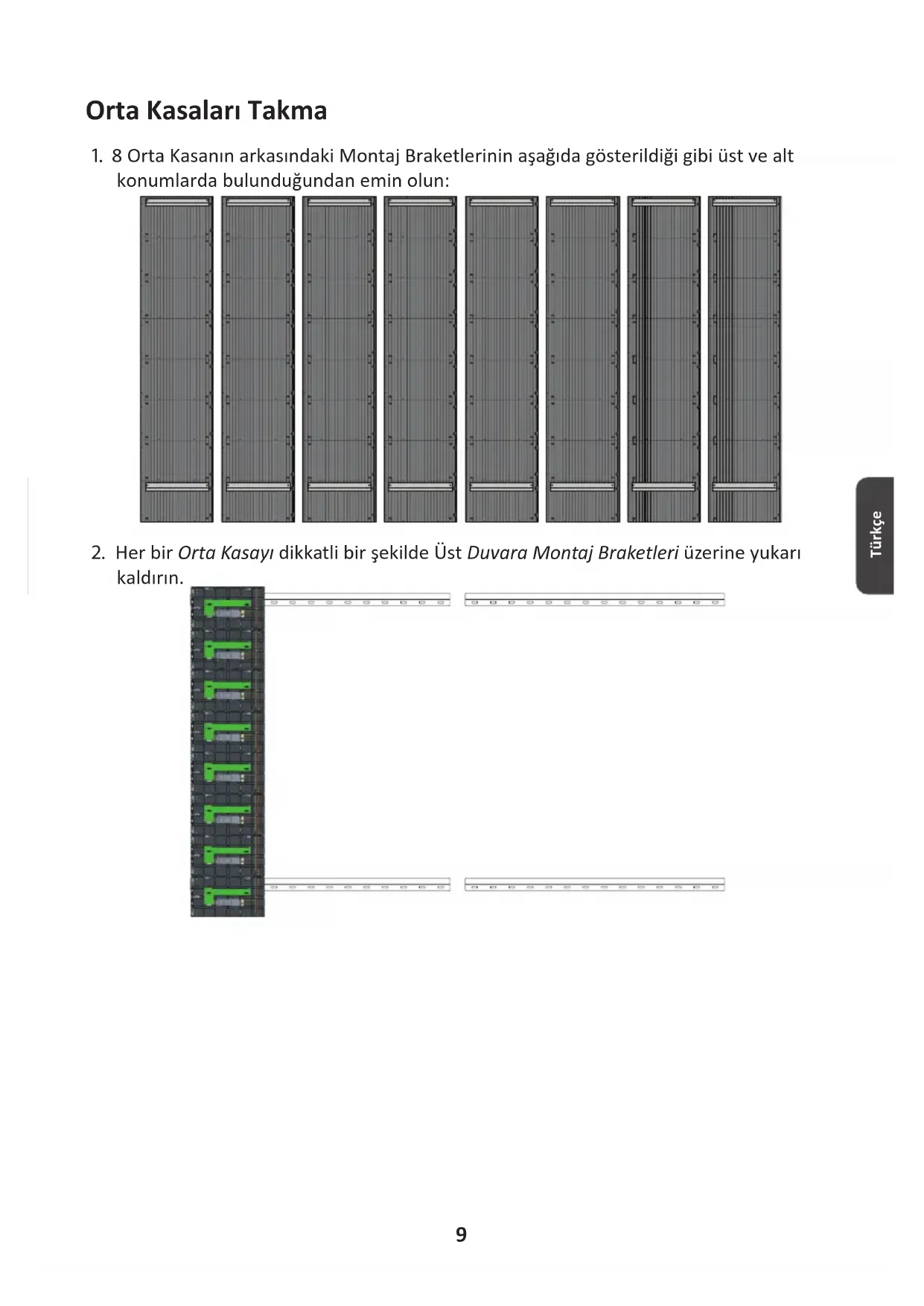

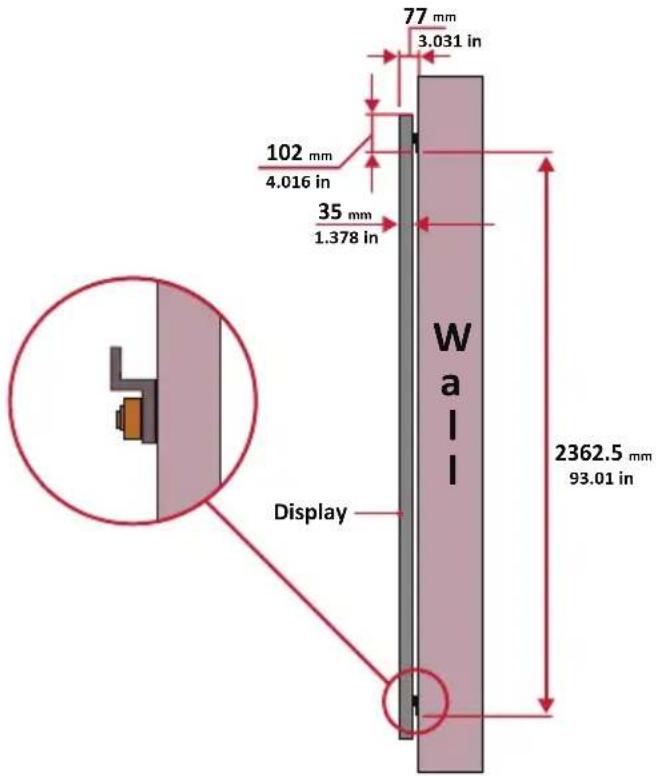

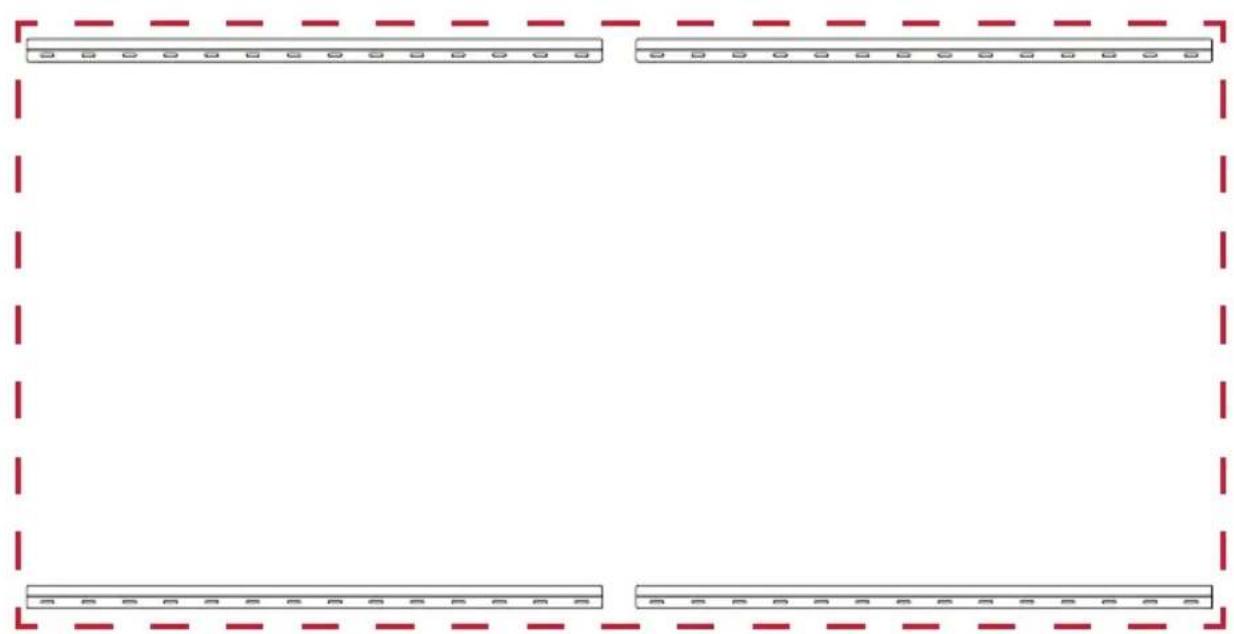

1. 8 Orta Kasanın arkasındaki Montaj Braketlerinin aşağıda gösterildiği gibi üst ve alt

konumlarda bulunduğundan emin olun:

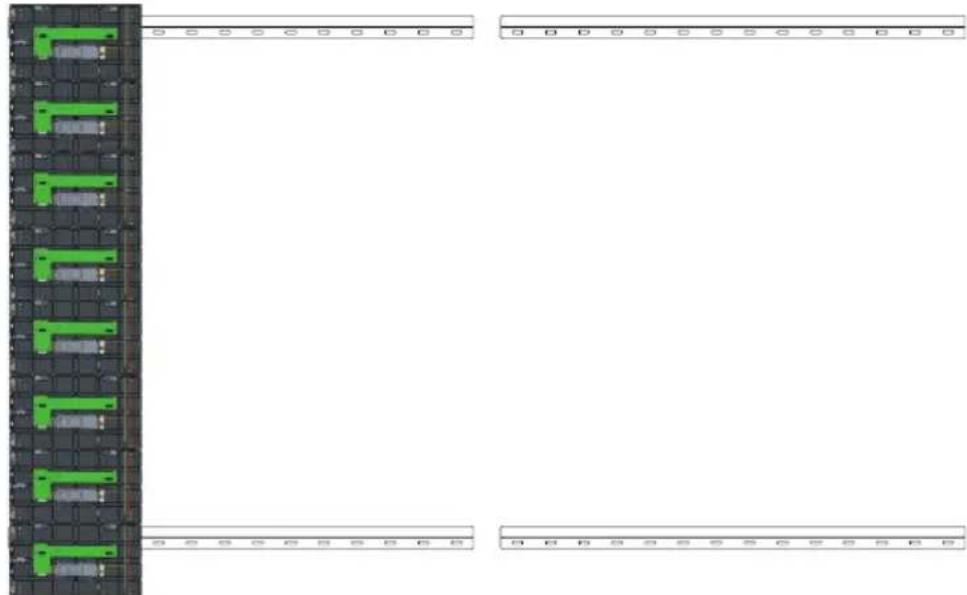

2. Her bir Orta Kasayı dikkatli bir şekilde Üst Duvara Montaj Braketleri üzerine yukarı

3. Montaj Braketlerinin gösterildiği gibi Duvara Montaj Braketleri üzerine güvenli bir

şekilde oturduğundan emin olun. Wall Wall Display

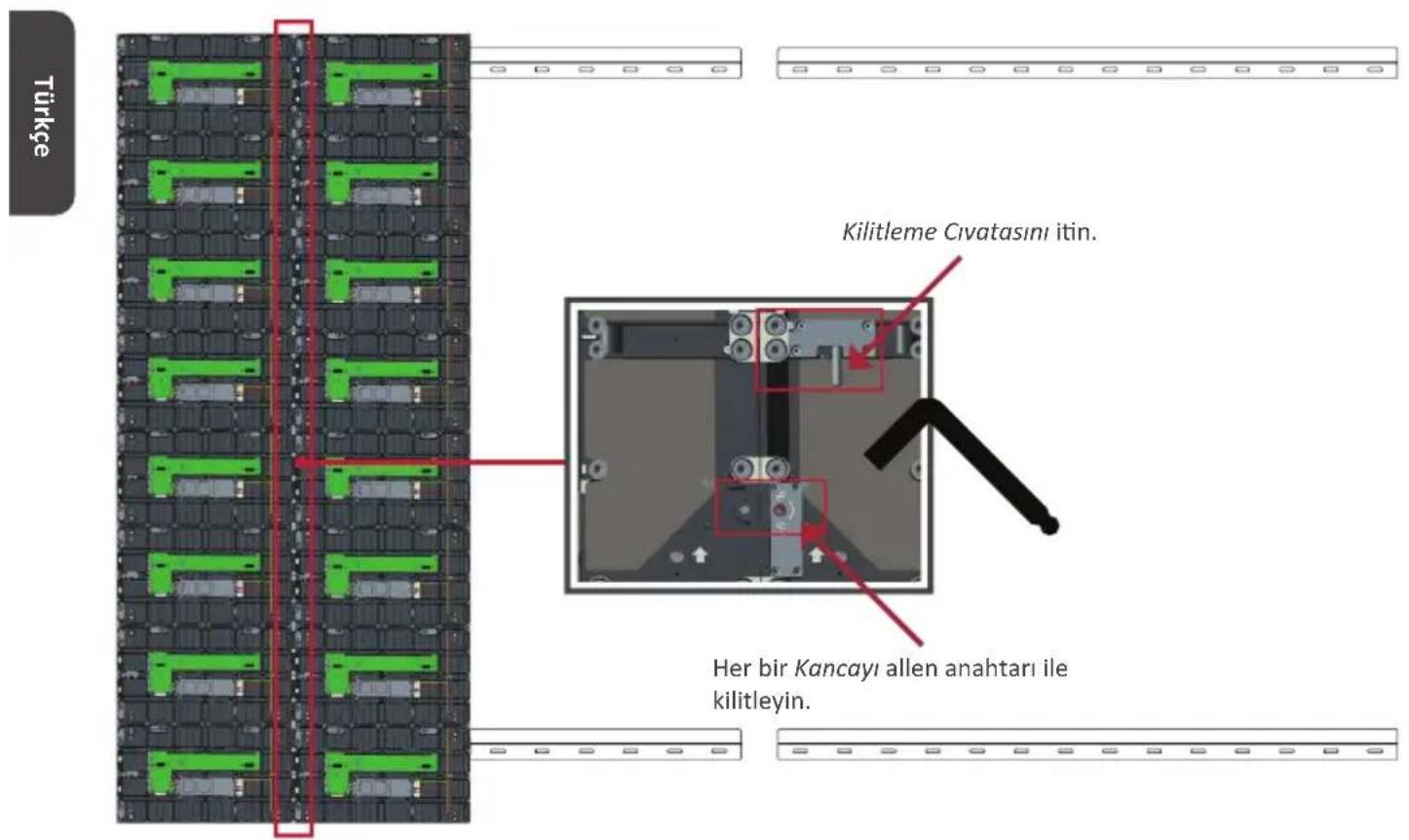

4. Her bir Kilitleme Cıvatasını itin ve her bir kasayı sıkıca birbirine bağlamak için her bir

Kancayı allen anahtarı ile kilitleyin. Kilitleme Cıvatasını etkin hale getirmek için deliği alyan anahtarıyla hizalamak gerekebilir.

Kilitleme Cıvatasını in.Her bir Kancayı allen anahtarı ile kilitleyin. NOT: Her bir kabin arasında 8 Kilitleme Cıvatası ve 16 Kanca bulunur.11 Türkçe

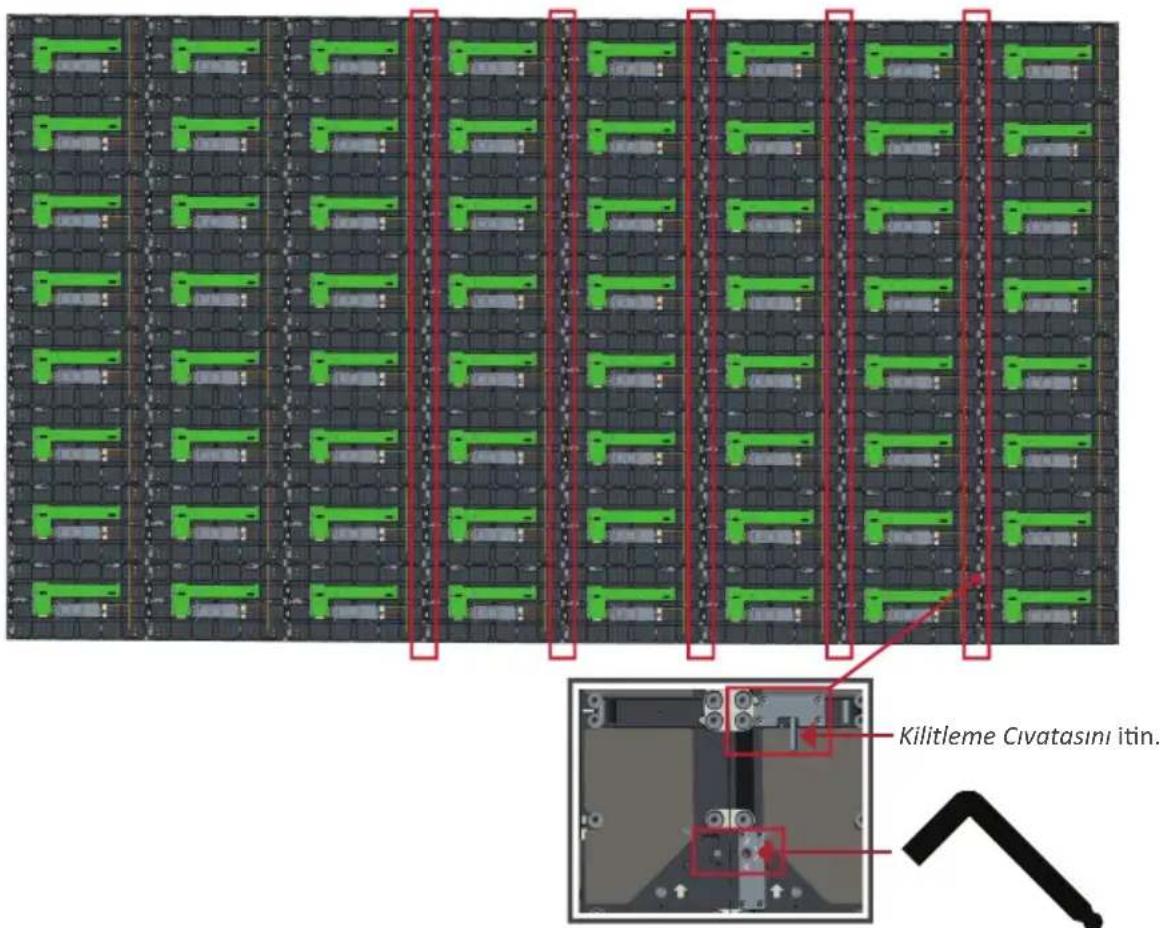

5. Kalan Kabinler’i Üst Duvar Montaj Braketleri’nin üzerine yerleştirin. Montaj Braketle-

ri’nin Duvar Montaj Braketleri üzerine sağlam bir şekilde oturduğundan emin olarak soldan sağa monte edin.

6. Dolapları her bir Kilitleme Cıvatası ve Kancası ile sabitleyerek Adım 4'ü tekrar edin.

Her bir Kancayı allen anahtarı ile kilitleyin.

Kilitleme Cıvatasını in. NOT: Her bir kabin arasında 8 Kilitleme Cıvatası ve 16 Kanca bulunur.12 Türkçe Sistem Kontrol Kutusunu Bağlama

1. Dikkatli bir şekilde Sistem Kontrol Kutusu panelinin katını açın. Ana sistem kontrol

panosunun solda olduğundan emin olun. NOT: Sistem Kontrol Kutusu panelinin takılı kablolarla iki parçaya ayrıldığına dikkat edin.

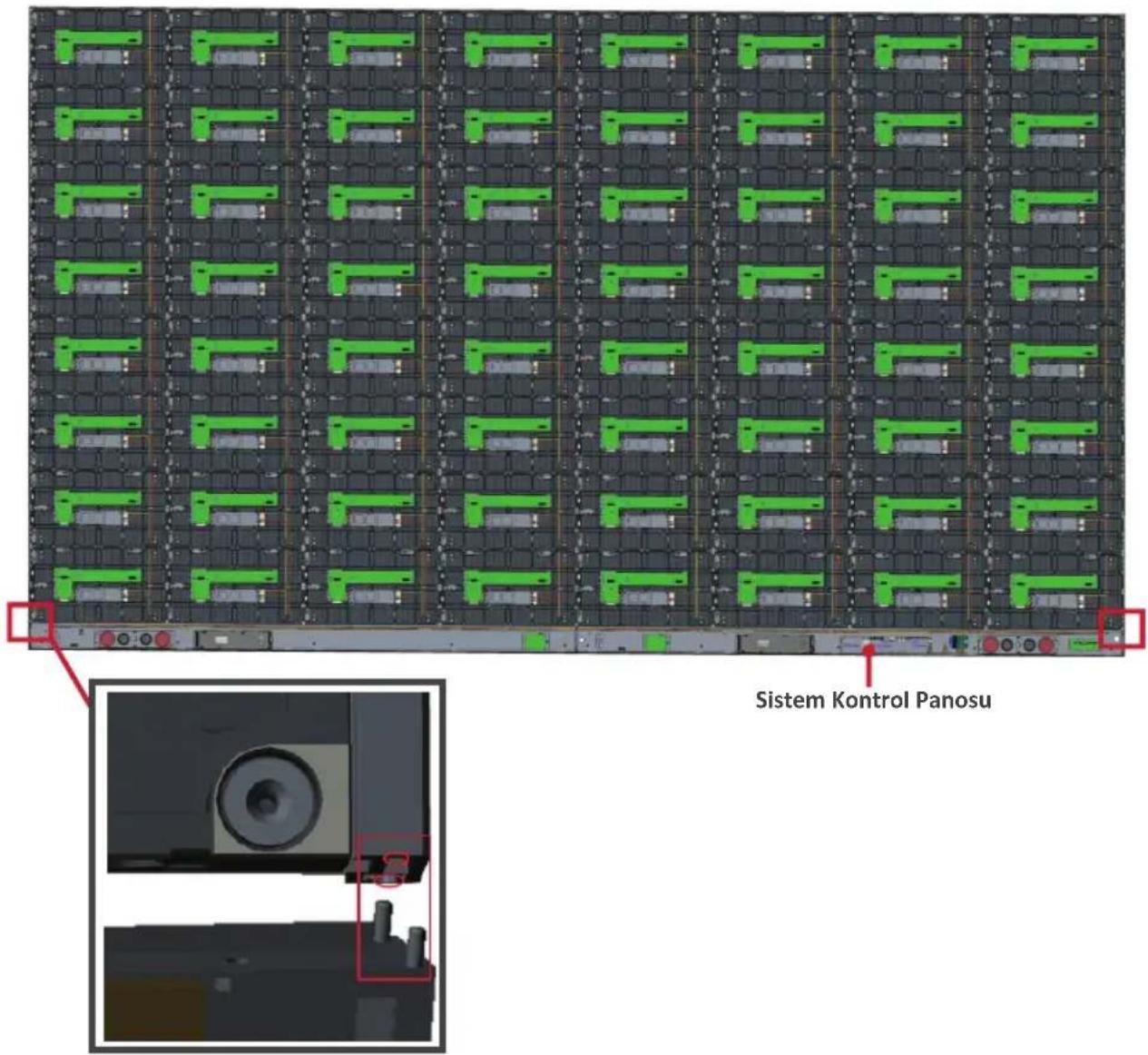

2. Takmak için Kasanın deliklerini Sistem Kontrol Kutusu ile hizalayın.

Sistem Kontrol Panosu13 Türkçe

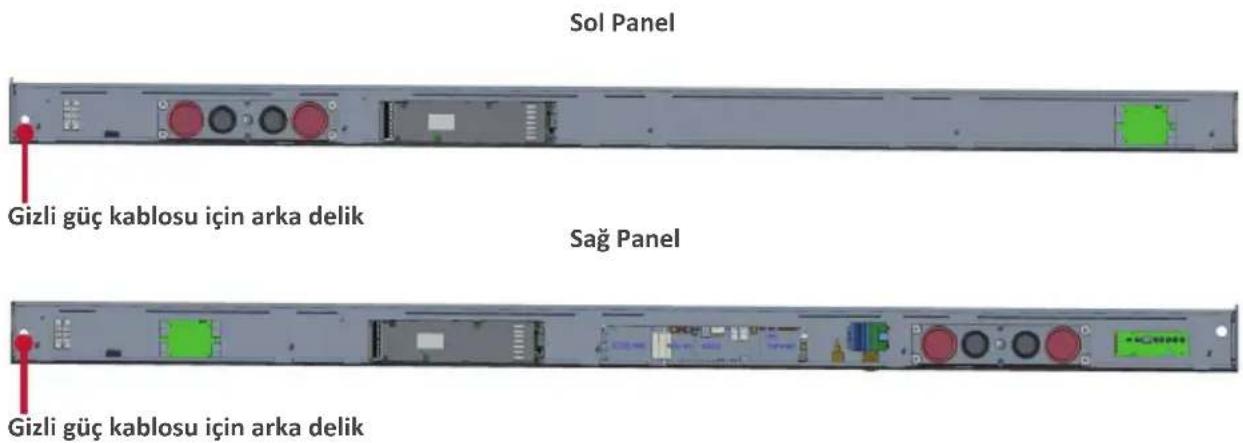

3. Ayrıca çekici bir görünüm için güç kablosunu yeniden takabilirsiniz; iki (2) PWM

4x6mm vidayı gevşetin, güç kablosunu çekin, güç kablosunu arka delikten geçirin ve vidaları sıkıca sabitleyin. Gizli güç kablosu için arka delik Sağ Panel Sol Panel Gizli güç kablosu için arka delik iki (2) PWM 4x6mm Vida iki (2) PWM 4x6mm Vida Yalnızca profesyonel tarandan çalışrılmalıdır.14 Türkçe

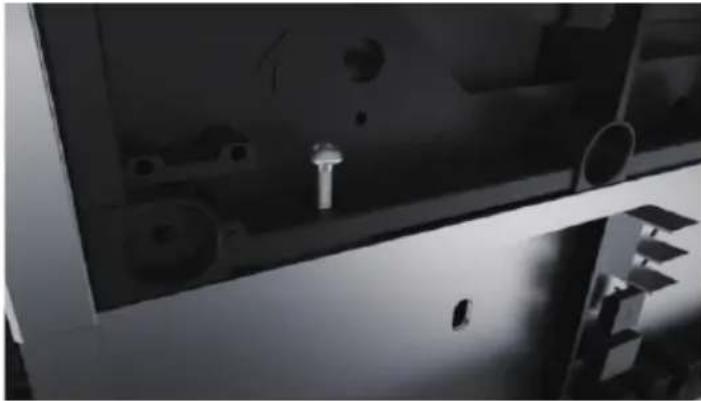

4. Ayrıca Sistem Kontrol Kutusunu Kasalara ürünle birlikte verilen 32 vidayla (M6x16 mm)

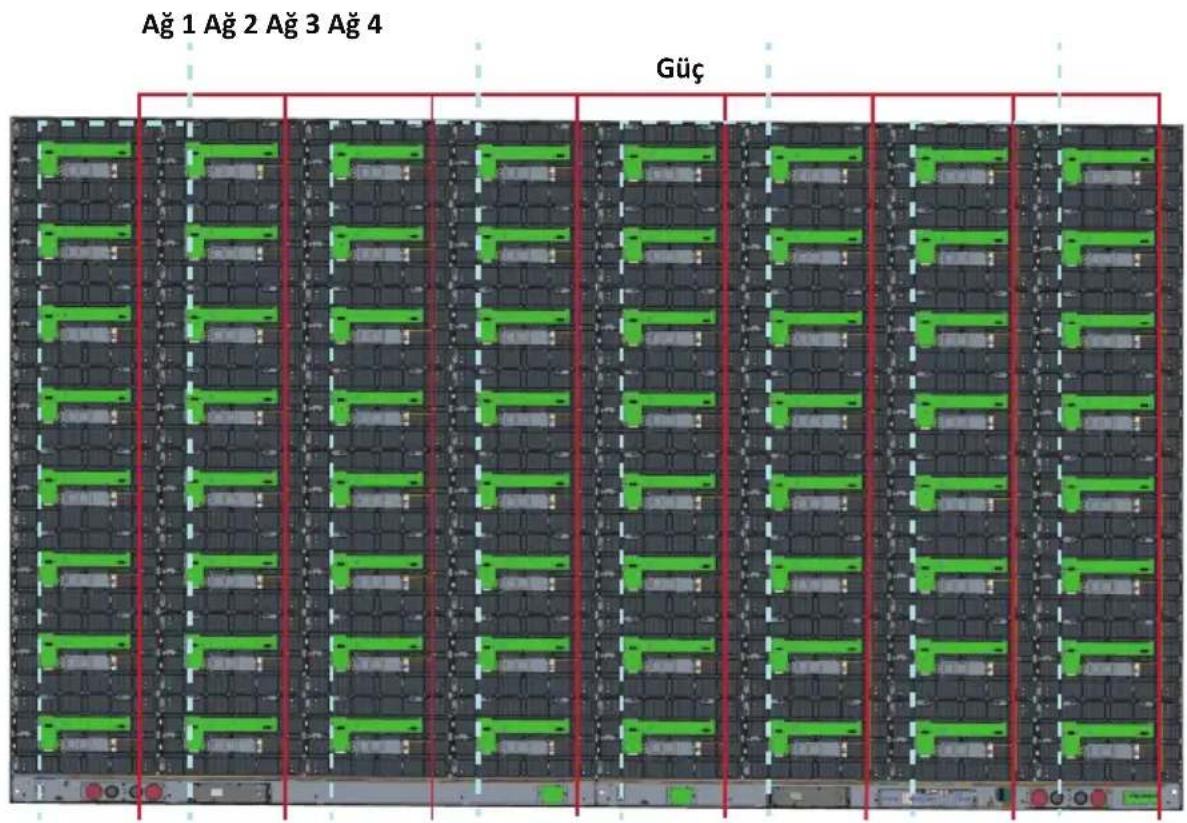

5. Kasaların Ağ ve Güç kablolarını Sistem Kontrol Kutusuna bağlayın.

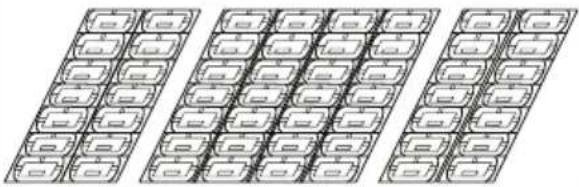

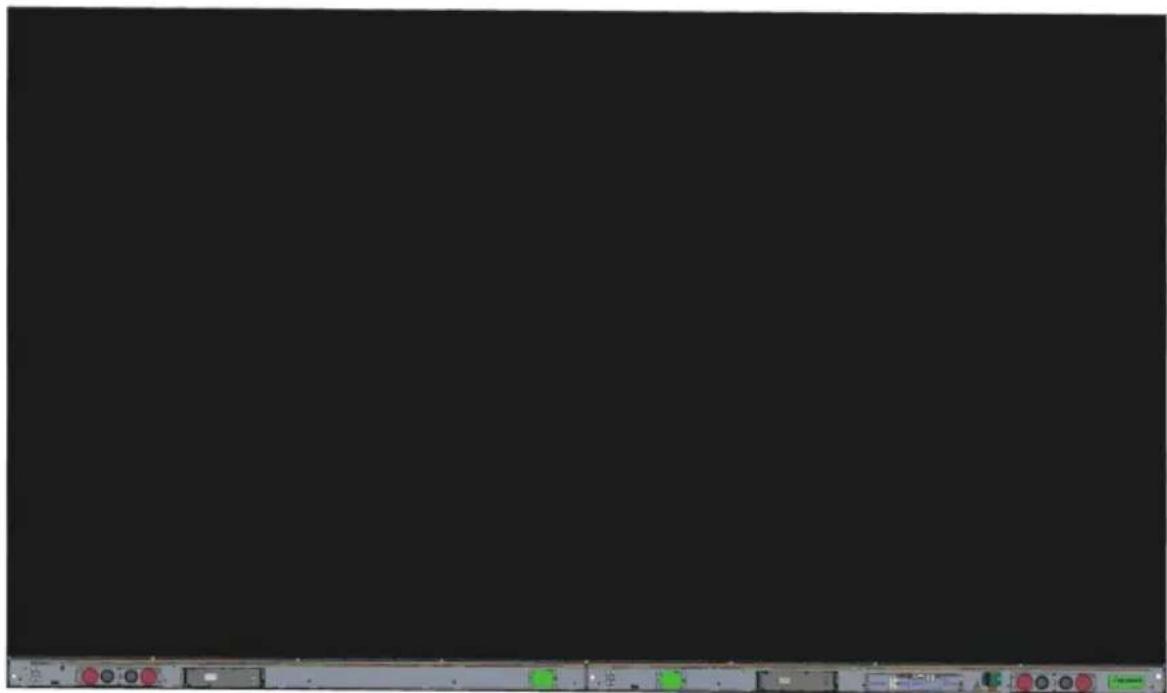

NOT: Bağlanacak 4 Ağ ve 8 Güç kablosu vardır. Power Network 1 Network 2 Network 3 Network 4 Güç Ağ 1 Ağ 2 Ağ 3 Ağ 4 GüçAğ 1 Ağ 2 Ağ 3 Ağ 415 Türkçe LED Modüllerini Takma Modül üzerindeki ilgili sayıların Kasa ile eşleşğinden emin olarak her bir LED Modülünü Kasalar üzerine takın. LED modülleri tutmadan önce lüen Anstak Eldivenler takın. Her bir Modülü boşalğınızdan ve birbiri arasında hiç boşluk olmadığından ya da az boşluk olduğundan emin olun. Boşaltmak için modüle hafçe dokunmak gerekebilir.16 Türkçe Sistem Kontrol Kutusu Kapaklarını Takma

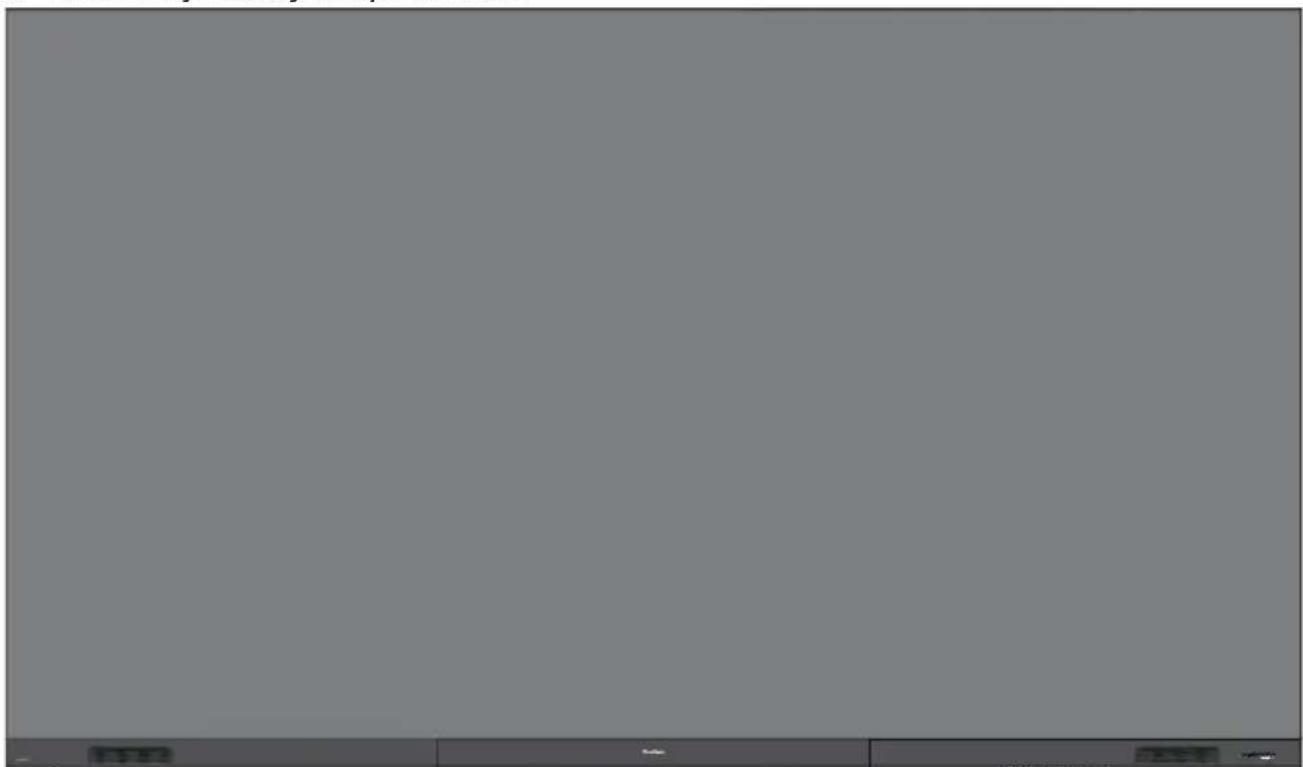

NOT: KapağıGüç DüğmesiSistem Kontrol Kutusu

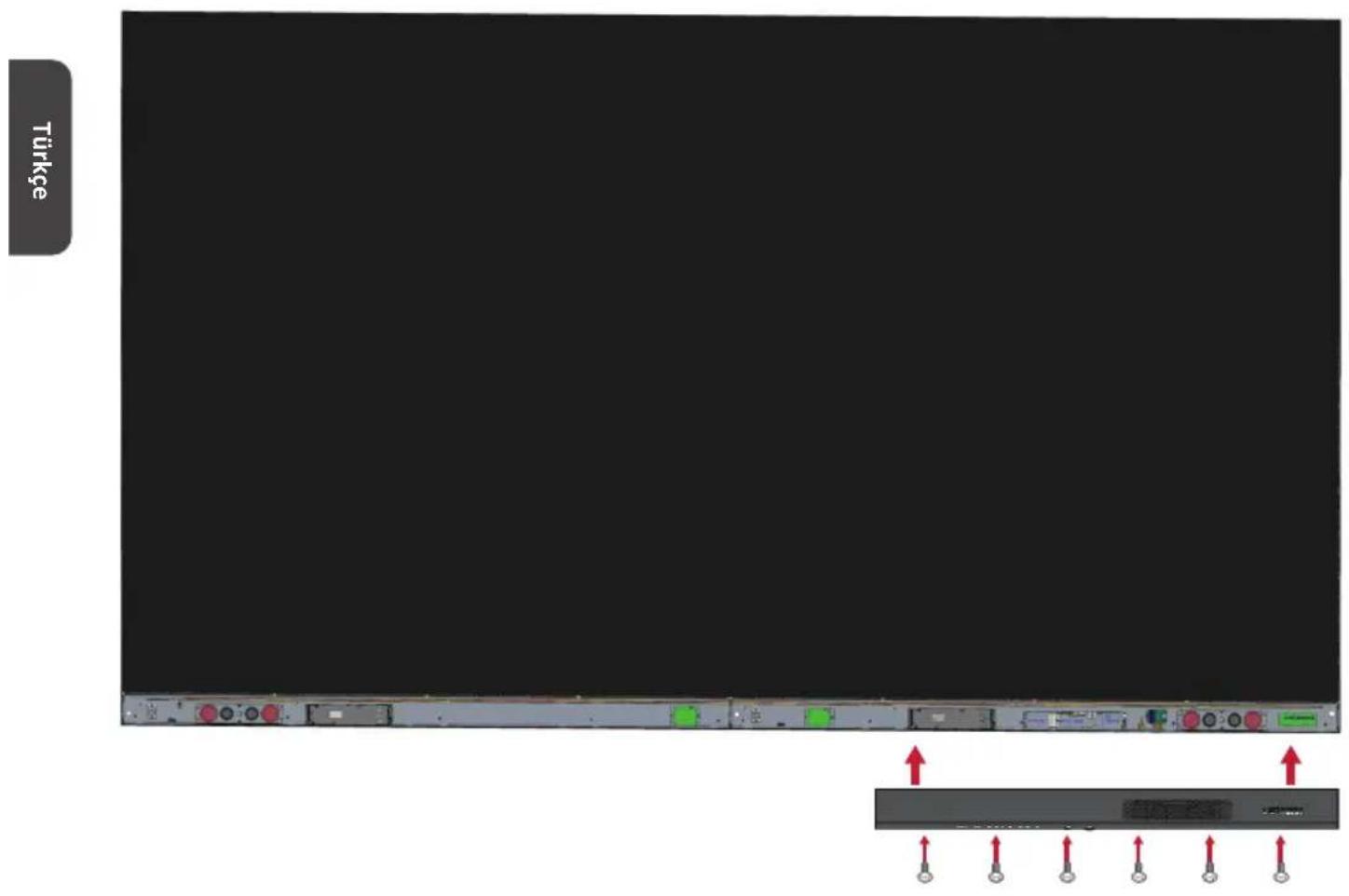

2. Güç DüğmesiSağ Kapağın Sistem Kontrol Kutusu

3. Orta ve Sol Kapak için yukarıdaki adımları tekrarlayın.

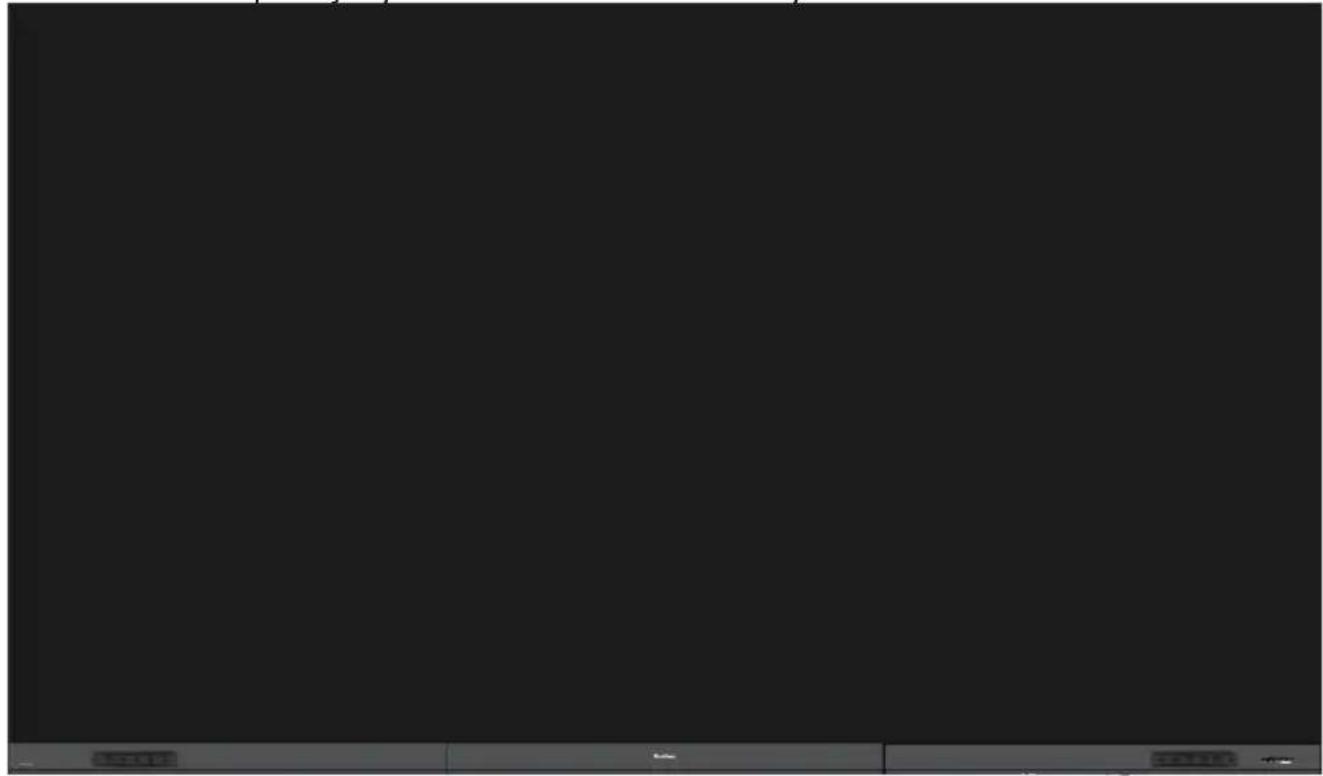

4. Ekranınız şimdi açılmaya hazırdır.
