KULLANIM KILAVUZU LD135-152 VIEWSONIC

Hizli Başlangıç Kilavuzu

Aandeslag

KpaTKoe pyKOBoCTBO no Haay pa6Otbl

FCC Uyumluluk Bildirimi

Bu aygit, FCC Kurallari kism 15'e uygundur. Kullanim asagidaki iki kosula baglidir: (1) Bu aygit zararligiime neden olamaz ve (2) bu aygit istenmeyen calismaya neden olabilen girişi dahil olmak üzere alinan her turlu girişi kabul etmelidir.

Industry Canada ICES-003 Uyumu: CAN ICES-003(B) / NMB-003(B)

Avrupa Ülkeleri ilen CE Uyumluluğu

Aygit, EMC Yönergesi 2014/30/EU, Düşuk Voltaj Yönergesi 2014/35/EU ve Radyo Ekipmani Yönergesi 2014/53/EU'ya uygundur. Tam Uygunjuk Beyanı asağidaki web sitesinde bulun bilir:

RoHS2 Uyumluluğu Beyani

Bu ürün, Avrupa Parlamentosu ve Konseyinin elektrikli ve elektronik ekipmanda belirli tehlikeli maddelerin kullanilmasin nisitlanmasiyla ilgili 2011/65/EU Yönergesine uygundur (RoHS2 Yönergesi) ve Avrupa Teknik Adaptasyon Komitesi (TAC) tarafindan Yayinlanan maksimum konstantrasyon değerlerine uygun oldugu kabul edilir.

Paket icerişi

Öğe Miktar Not
Otomatik Tekerlekli Sehpali LED Ekran		1
Hzlı Başlangıç Kılıvuzu		1
Uzaktan Kumanda		1
Güç Kablosu		2 modül	Yedek LED modüllerinin adeti ülkeye).*gore farklık* mösterir.
LED Modüller		1
Vakumlu Emme Aracı		1
USB-A - USB-B Kablosu (5 m)		1

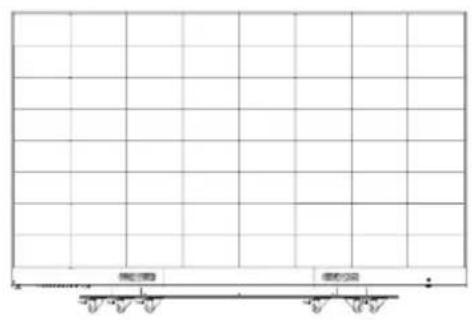

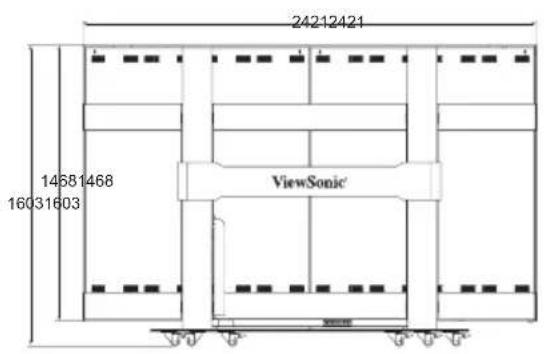

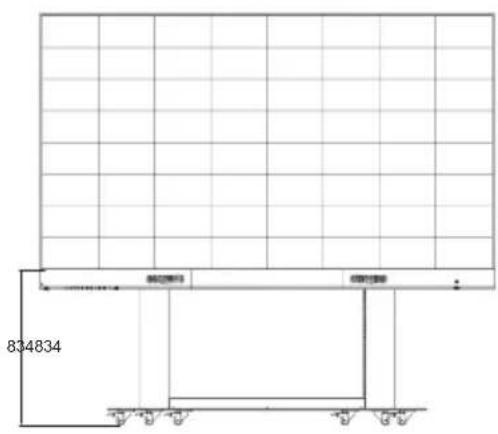

LD108-122 参数 Fiziki Boyutlar

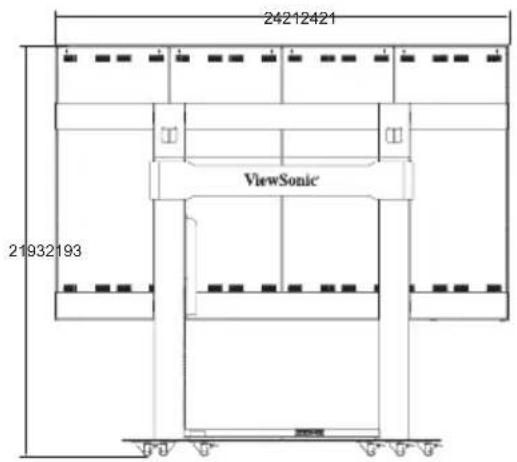

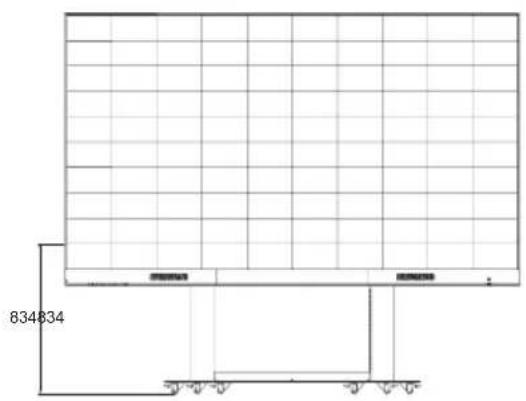

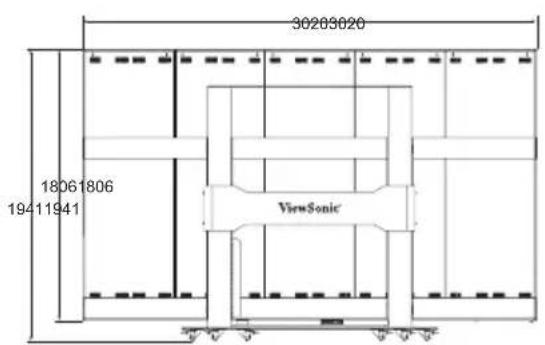

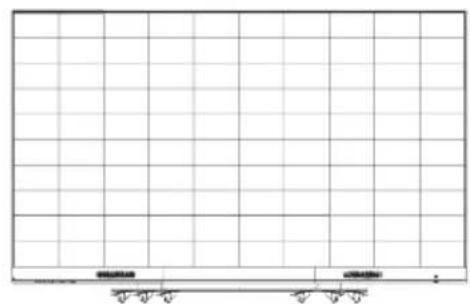

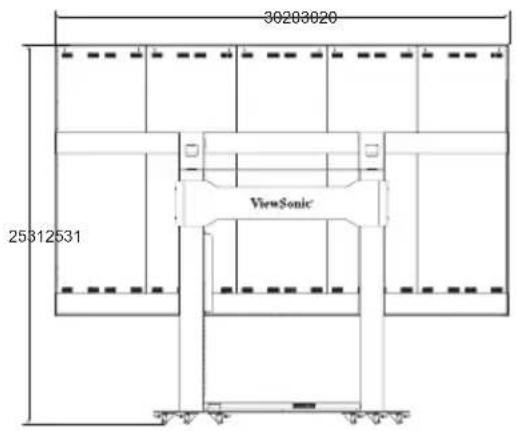

LD135-152增長 Fiziki Boyutlar

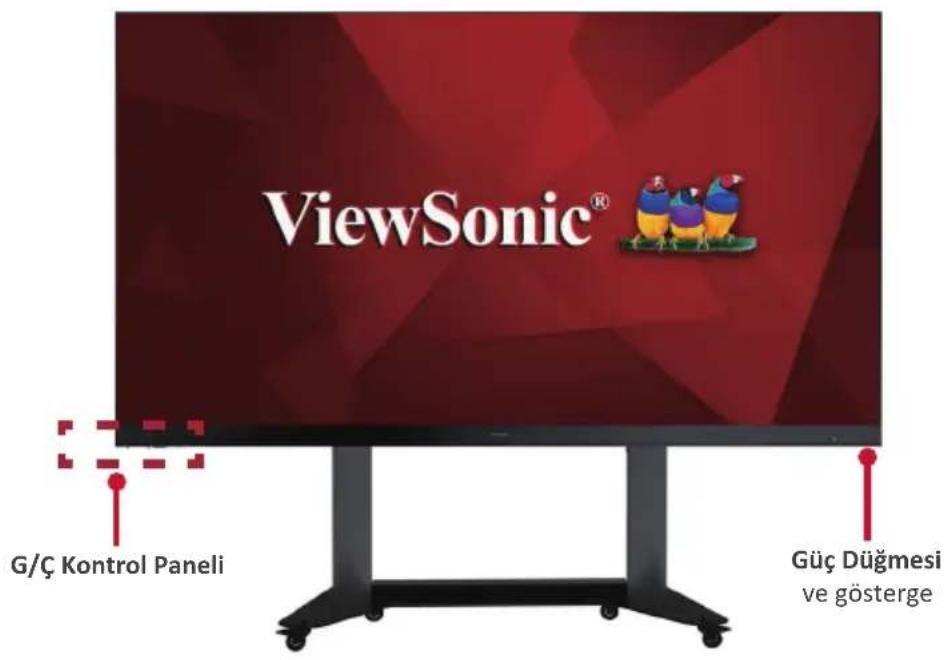

Ürüne Genel Bakış

Ön Panel

Arka Panel

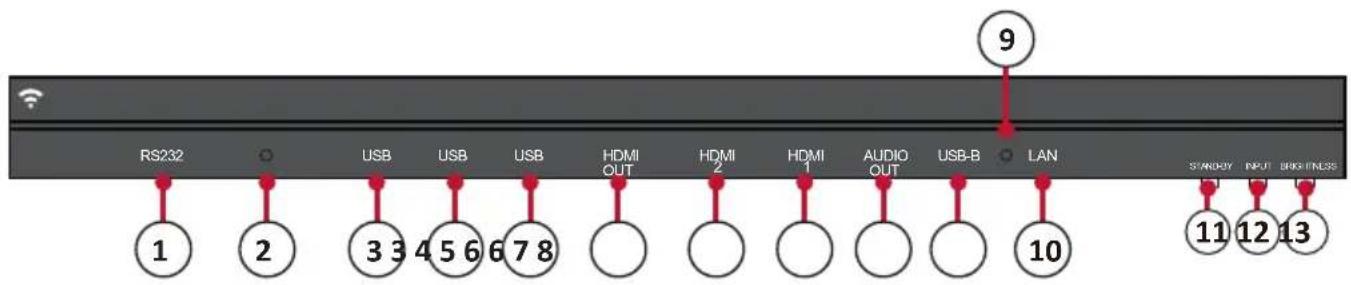

G/Ç Kontrol Paneli

Rakam Üç ve Bağlantı Noktası Açıklama
1	RS-232		Seri kontrl bağlantı noktası.
2	Ortam ile�能 Algilayüncü		Ortam ile�能 algilar ve parlakikıduzeylerini otomatik ayarlar.
3	USB 2.0		USB Okuyucu (5V/0,5A)
4	USB 3.0		USB Okuyucu (5V/1A)
5	HDMI Çkı,)		İçeriği BAŞKA bir görtüntüleme cihazına genişletin.
6	HDMI Giri,)		Yüksek tanımlı,girgis;PC'ye,set üstü kutusu veya Dennis video aygünna HDMI Çkı,)yla baglayın.
7	Ses Çkı,)		Harici hoparlòre ses Çkı,)
8	USB-B		Harici PC bağlantı,isin bakim先进技术 noktası.
9	IR Alic,)		Uzaktan Kumanda,isin Alic.
10	LAN		Standart RJ45 (10M/100M/1000M)internet先进技术 arayüz.
11	Bekleme		Bekleme moduna,girmek,isin basın.
12	Giriş Seçimi		Kullanı bilir,giris kaynaklarıarasında dolarçmak,isin basın.
13	Parlaki).(1)		Parlaki dilyleyleri,isnada dolarçmak,isin basın.

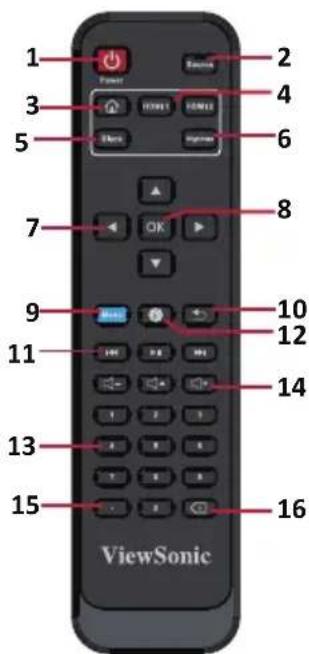

Uzaktan Kumanda

Rakam ÜçE Açıklama
1 Açma/Kapın
2 Giriş kayını
3 Back to Arı
4 HDMI 1/2
5 Boş, siyah
6 Parlakkı
7		Yön Düğmeleri
8 Seçimi ona
9 Ayarlar menüstne girer
10 Önceki elrana döner
11 İçerişi ile
12 Bilgi sayfı
13 Sayısal giris Düğmeleri
14 Ses)düz
15 Nokta icigi tuşu
16 Metin,girirtuşa basın

Otomatik Tekerlekli Sehpa icin Kontrol Paneli

Manuel kaldirma yuksekligi tuşu Durum/bilgiGORuntuleme penceresi On ayarli kaldirma yuksekligi seviyesi On ayarli yukseklik fonksiyon tuşu

1. On Ayarli Kaldirma Yüksekligi talimatlari

• ilk on ayarlı kaldırma:yüksekligi: On ayarlı 4 veri grubu; 1/2/3/4 sirasıyla %0 / %50 / %75 / %100:yükseklige karsılık gelir.
• On ayarli yukseklik verilerini silme: veriler 10 yildan uzun sure saklanir. Yeni parametreler avarlandiğind, eski parametreler otomatik olarak silinecektir.
• Yükseklik ayari: herhangi bir yükseklique (sifirlama ve hata durumunda kullanilamaz), mevcut yükseklik parametreleri 1-4 tuslarina önceden ayarlanabilir.

Örnek: Tuş 2'ye 30'u ayarlama:

"SET (AYARLA)" ögesini:görüntülemek icin "S" tusuna basin.

2 sanije icinde, "SET (AYARLA)" kaybolmadan once "2" tusuna basin.

"S-2" görtunjendlendiginde, ayarlama tamamlanacak ve.Onceki ekrana-donecekir.

2. On Ayarli Yükbseklik Kullanı

Herhangi bir yükbeklakte (sifrlama ve hata durumunda kullanilamaz), on ayarlı yükbelige hizlica ulasmak icin 1-4 tuşkı kullanilabilir. Mevcut yükbeklik on ayarlı yükbelige ulasmi:ssa, hiçbir ilem erfolçekleştilimez.

3. Yükseklik Nası Değişirilir

• Ekrani kaldirmak icin "Up (Yukari)" tusunu kullanin. Kaldirma islemi, yukseklik sinirina ulasildigianda otomatik olarak durur. "Up (Yukari)" tusunun "eyleme gezmek icin tiklama" tusu olduguna dikkat edilmelidir; yani tusu birakmak kaldirma islemini hemen durdurmaz. Onun yerine, kisa bir mesafe icin yavaclar ve daha sonra durur.
• Ekrani indirmek icin "Down (Aşaqi)" tusunu kullanın. Kaldırma ilemi, yükseklik sinirina ulasildiginda otomatik olarak durur. "Down (Aşaqi)" tusunu nun "eyleme geleçmek icin tıklama" tusu olduguna;dikkat edilmelidir; yani tusu birakmak kaldırma ilemini hemen durdurmaz. Onun yerine, kisa bir mesafe icin yavaşlar ve daha sonra durur.

4. Sistem Sifirlama

Sifrlama Hatılatması: bilgi penceresi "RST" vya/DDi her hata kodlarini görtüleyip diregin maksimum yükbklige kaldirilmamasina sebep oldugunda, Tür sistemi sifrlamak icin manuel olarak calistirilmaldir:

Sifirlama Nasil Yapilir:

1. Bilgi penceresinde "RST"GORuntulendigiinde,Down(Asagi)"tuşuna basili tutun ve direk alçalmaya baslayacaktir.Penceredeki "RST"ekrani kaybolduktan sonra, goruntulenen yükbseklik minimum degerdedir.

1. Bilgi penceresinde görtündelen yüksek minimum degerde ise, en az 5 saniye boyunca "Down (Aşaq)i" tuşuna basili tutun.

Not: Sifirlama ve kaldirma ilemleri sirasinda, zarar veya hasari onlemek icin ekranin yakininda ya da.altinda hiç kimse ya da herhangi bir sey olmadigiina luffen dikkat edin.

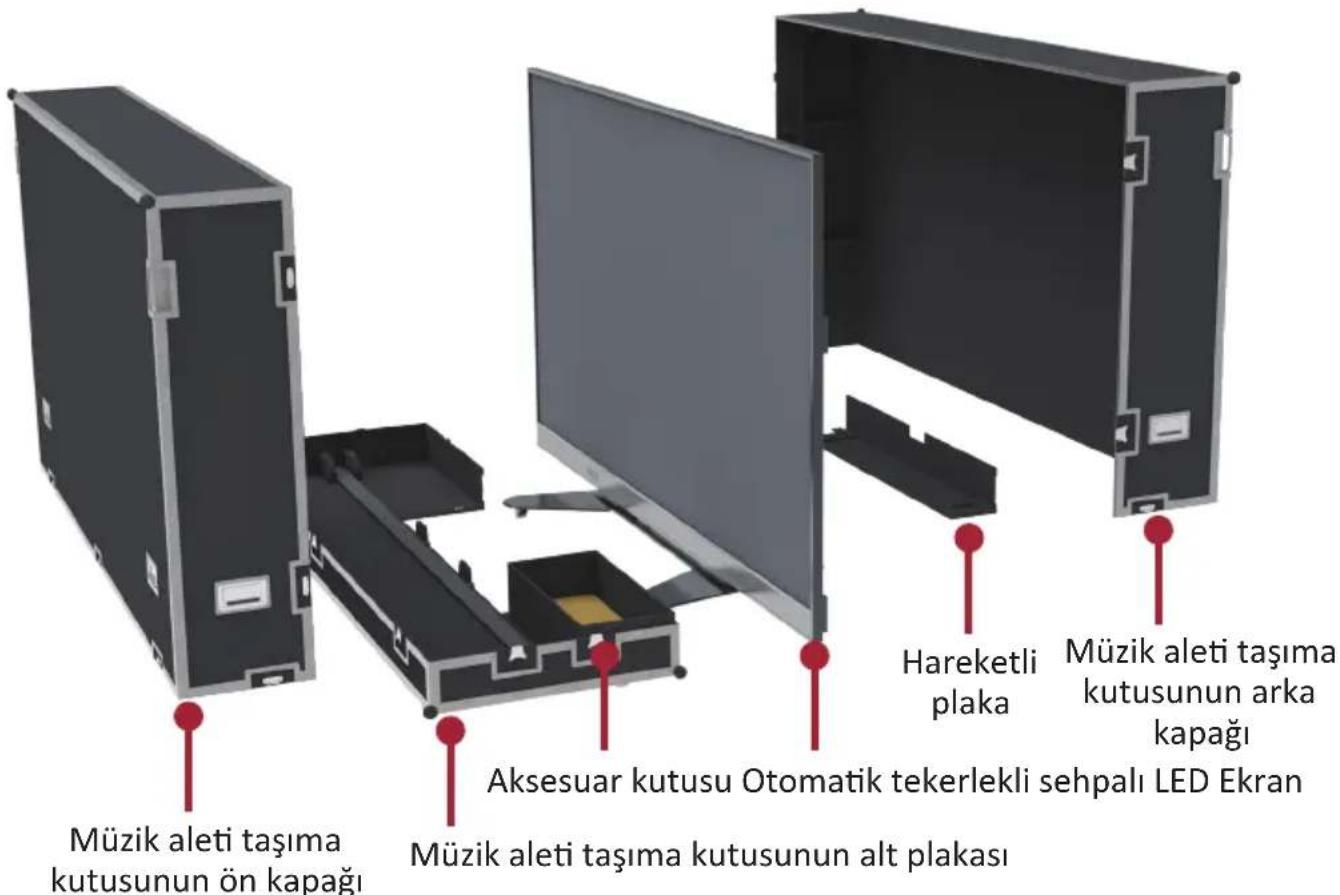

Bileşenlerin Şematik Diyagraml

I. Muzik Aleti Tasima Kutularinin Tasinmasi ve Kaldirilmasi

Not: Muzik aleti taşima kutularin kaldirilmasi, taşınması, yerleşimi ve aktarimi sirasindo, ekipmanin yap,isna ve ekran bileşenlerine darbe ve hasar gelmesini onlemek ilen her zaman belirtilen konumu koruyun (ters cevirme yok).

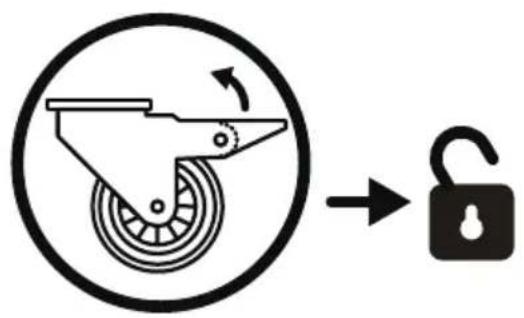

1. Muzik aleti taşima kutusu taşınmadanforces, altaki alti tekerleğin frem kilitlerini kaldirarak, frem durumunun serbest kalması salıkın.

1. 1,5 cm'den az yükseklik farkiyla grubun yüz oldugundan ve zeminin:tüm ekipmanin ağırligindan daha fazlasini rahatlikla kaldirabildiginden emin olun.
2. Hareket sirasinda en az iki yeti skin gereklidir.

II. Kutudan Çi Karma

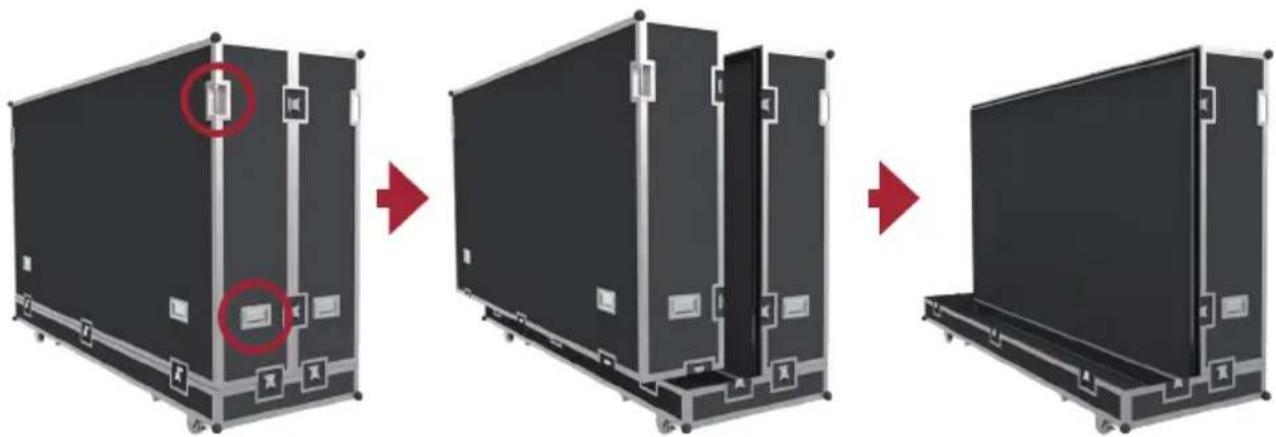

1. Muzik aleti taşima kutusu istenen konuma taşindiktan sonra, kutuyu On kapak, Arka kapak, Hareketli plaka ve Altplaka sirasa gore acin. On kapak ile Arka kapagi ayirt etmek icin asagidaki semaya basvurun:

(Ön kapak) (Arka kapak)

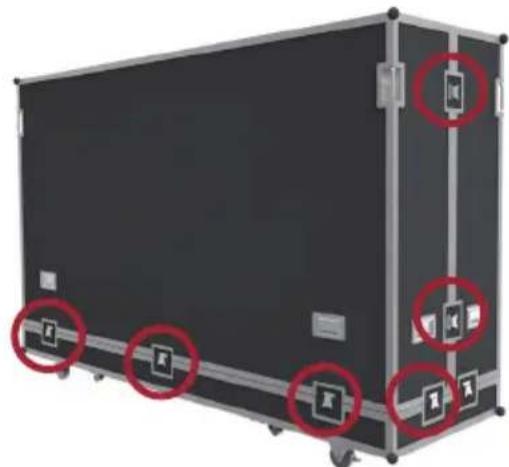

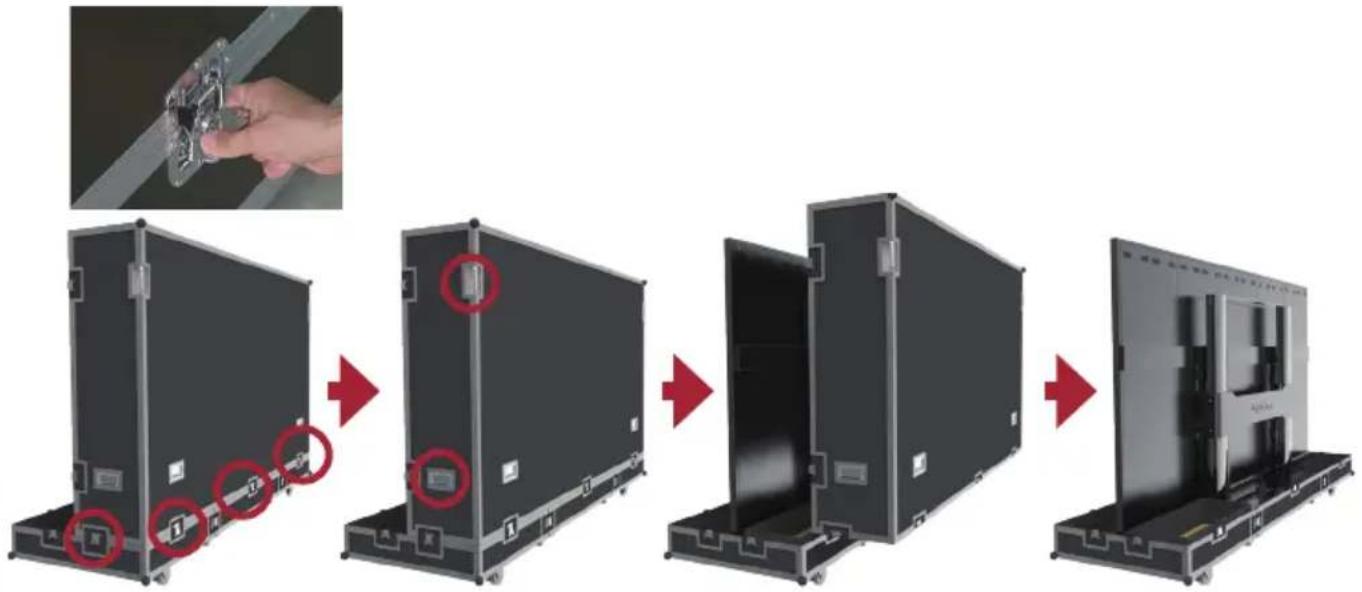

1. Asagida gosterildigi gibi, kilitlerin sapini cekin ve On kapagi Alt plaka ve Arka kapakla baglayan 9 kilidi acmak icin saatin ters yonunde cevirin, kilitlerin birbirine kenetlenmemesine dikkat edin.

1. Asagidaki kirmizi dairelerle gosterildigi gibi saplari iki kişi tutmali ve cekmelidir. Kaldirma sirasinda, baska bir yere taşindigiindan On kapak seviyesini koruyun.

1. Asagida gosterildigi gibi, kilitlerin sapini cekin ve Arka kapagi Alt plakayla baglayan 5 kilidi acmak icin saatin ters yonunde cevirin, kilitlerin birbirine kenetlenmemesine dikkat edin. Asagidaki kirmizi dairelerle gosterildigi gibi saplari iki kisi tutmali ve cekmelidir. Kaldirma sirasinda, Arka kapagi baska bir yere kaldirarak, kapak seviyesini korumaya dikkat edin.

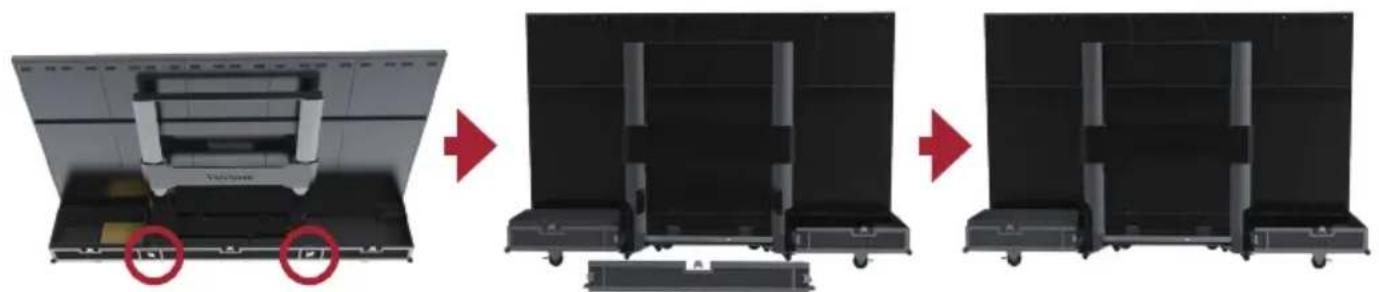

1. Asagidaki kirmizi dairelerde gosterildigi gibi, kutunun tabanindaki Hareketli plakanin 4 kilidini acin ve alt kismini tutarken Hareketli plakayi kaldirin. Ayirmak icin Hareketli plakayi arkadan cekin.

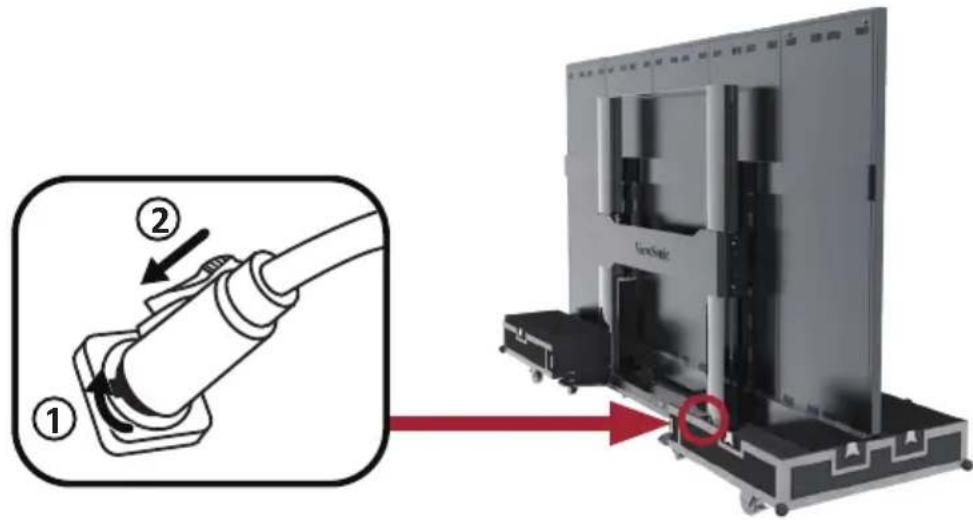

1. Güç kablosunu aksesuar kutusundan çikarın. Üçus fişini ekranın ana kontrl kutusunun sagindaki disi dokete yerleştin ve fişi-SA责任制 90° derece cevirin (aşagida gosterildigi gibi). Fisin guvenli bir sekilde baglandından emin olun (tika sesi duylmaldir). Fisin diger ucunu güç soketine yerleştinir. Güç soketinin LEF keranın teknik Özellikleri ve standartlarini karsiladından emin olun (110V alan icin 30A doket ve 220V alan icin 16A doket).

1. Güç kablosu dizgünce bagländiktan sonra, ekranın altindaki kontrol kalırma plakasi üzerindeki"Yesil,isik ve rakamlar AÇIK olacaktı. Ekranın kalırma ilemlerini kontrol etmek icin tuşlar kullanılır.

1. Ekran belirli bir yukseklige kaldirildiktan sonra,MZik aleti taşima kutusunun Alt plakasinöndençekin.

III. Ambalajlama ve Taşima ilelmi

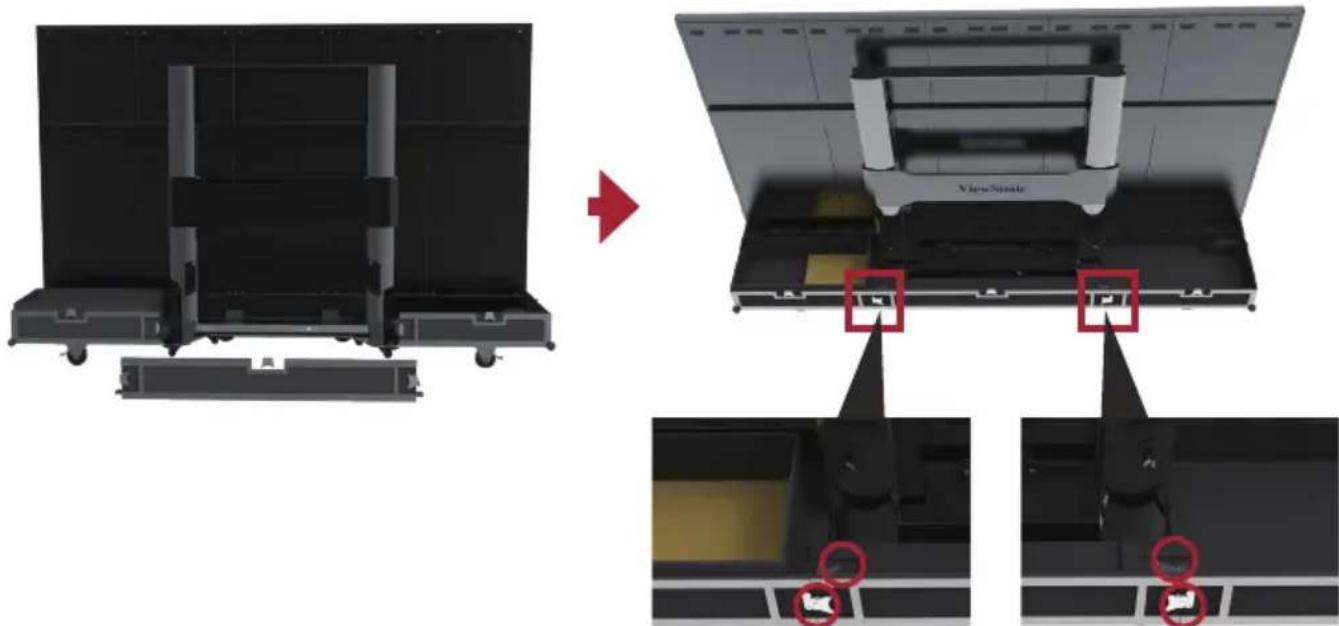

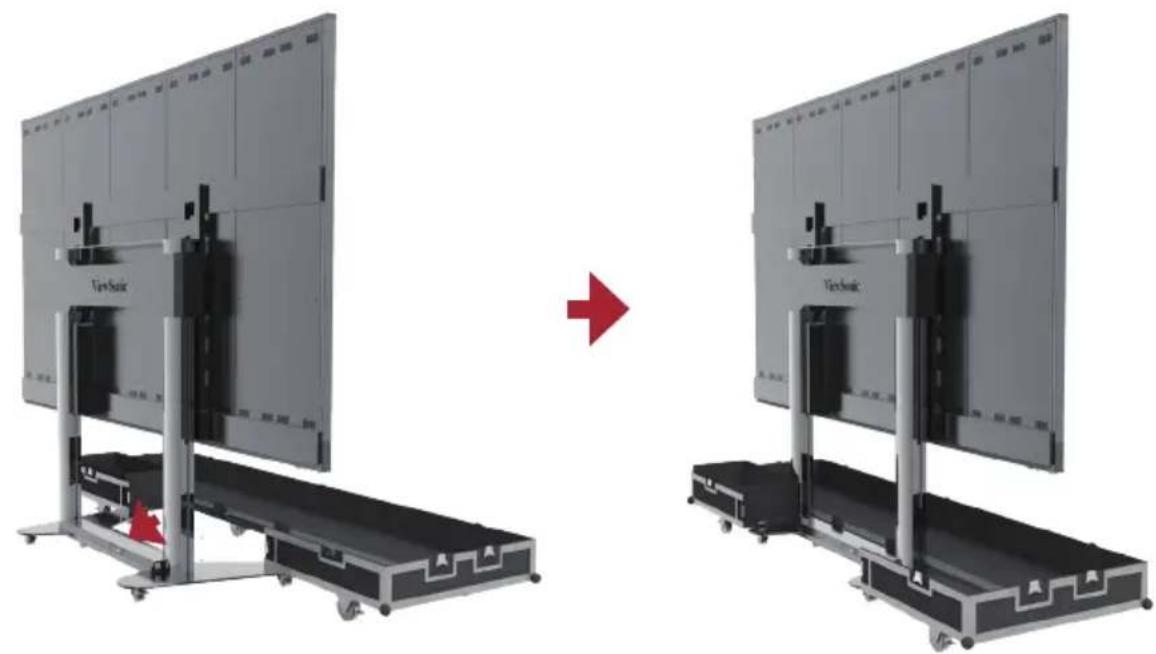

1. LED ekranın KAPALİ Olduğundan ve Aksesuar kutusunun.czik aleti taşima kutusunun Altplakası karsık gelenizgaraya yerleşirildigiinden emin olun. Zemine)yakin olması gereken.czik aleti taşima kutusunun Altplakası, asagida gosterildigi gibi on pozisyondan ekranın tabanınklipslenir.

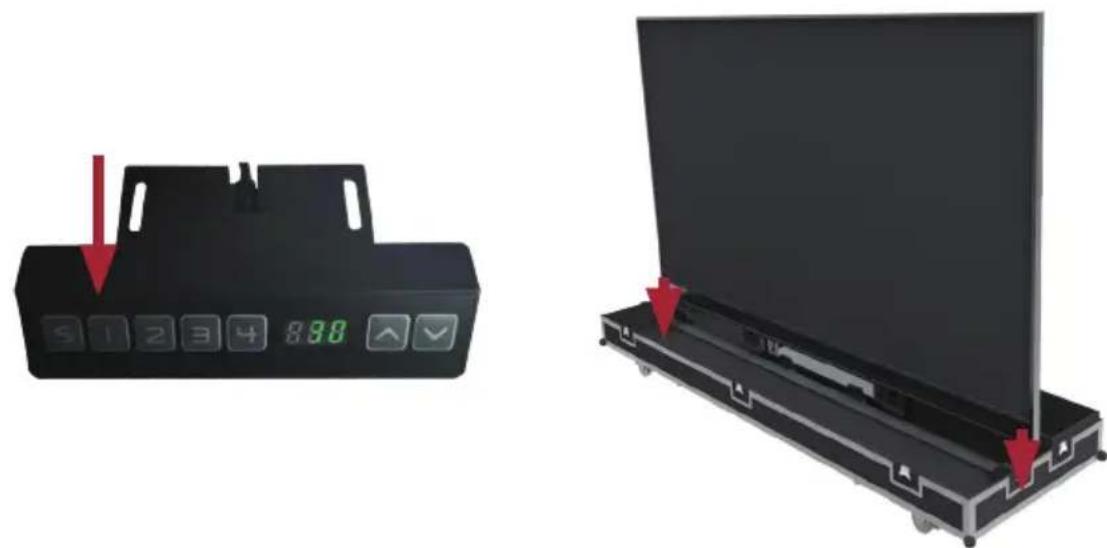

1. Ekranin sehp a yuasin in icinde olacak sekilde en duusuk pozisyona alcaltmak icin ekrani acn ve tabandaki kontrl kutusunda 1 tusuna basin ya da surekli olarak "Down (Asaig) tuuna basili tutun:

1. Asagidaki gosterildigi gibi Hareketli plakayi arkadan yerleşirin ve Alt plakayla baglanan 4 kilidi sikişirin. Klipslerin takildigindan emin olun.

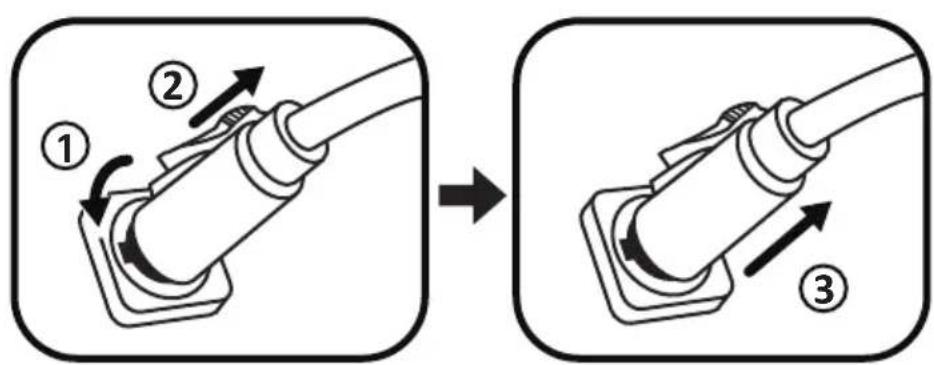

1. Ekranin gucunun kapali oldugundan emin olun, daha sonra guc soketinden guc kablosunu cikarin. Ardindan, uus fiinis saatin ters yonunde 90^ cevirerek cikarin. Son olarak, guc kablosunu Alt plakadaki Yedekleme kutusuna yerleşirin.

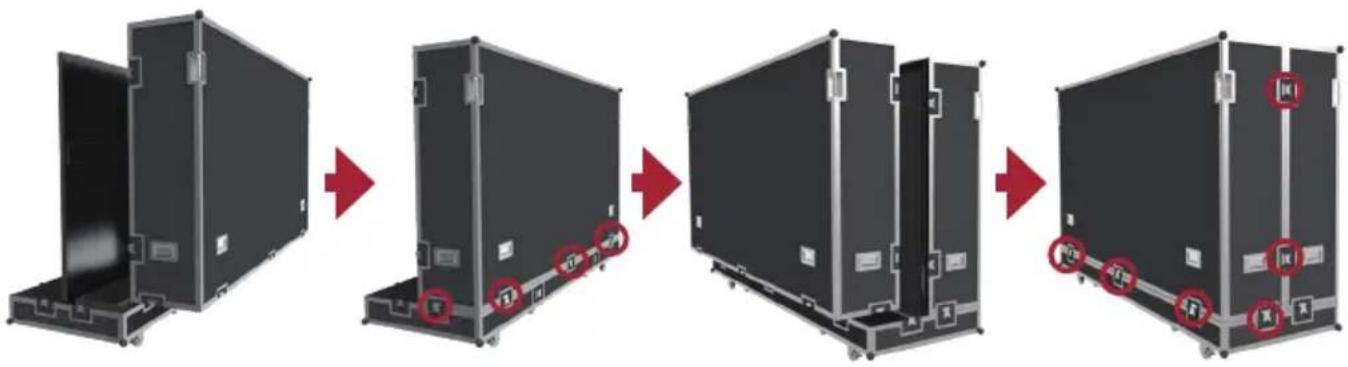

1. Muzik aleti taşima kutusunun Arka kapağını kaldirmak ve Arka kapağl Alp plakanin kilitleriyle ayn konuma getirmek icin iki kişi gerekli olacaktir. Hizalandıktan sonra, Alt plakayla böglantiyi seksamlastirmak icin 5 kilidi saat yönunde cevirin. Ardindan, muzik aleti taşima kutusunun On kapağını Alt plaka üzerine kaldırak, On kapağl kilitlerin konumuyla hizalayin. Hizalandıktan sonra, On kapak, Alt plaka ve Arka kapakarasindaki böglantiyi seksamlastirmak icin 9 kilidi saat yönnde cevirin. Kilitlerin yerine oturduguundan ve belirgin boşluk olmadigiendan emin olun.

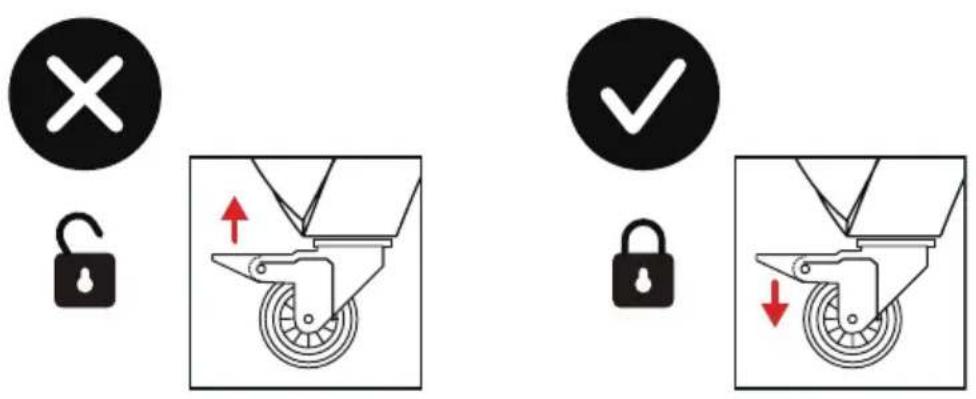

1. Muzik aleti taşima kutusu kapatildiktan sonra, kutunun saklama ya da aktarim alanina taşınması icin en az iki kişi gerekli olacaktır. Kutunun saklama ya da aktarim alanina ulaşildiktan sonra, altı tekerleğin:tümunde fren kilitlerinin devre de oldugundan emin olun.

Not: Muzik aleti taşima kutusunu saklarken, zeminin diz oldugundan ve altı tekerleğin hepsinin kilitli oldugundan emin olun.
Not: Ekipmania ilgili detayl talimatlar icin, asaigidaki baglantilarda bulabileceginiz kullanici kilavuzuna bakin: https://www.viewsonic.com/us/ld108-121.html#downloads https://www.viewsonic.com/us/ld135-151.html#downloads

Teknik Özellikler

Öğe Kategori Teknik Özellikler
Model LD108-122
LED Ekran TürDOG	udan Görünüm LED Ekran
	Boyut 108"
	Görüntüleme Alanı 94,49" (Y) x 53,15" (D) 2.400 mm (Y) x 1.350 mm (D)
	Piksel Araişi 1,25 mm
	Çözünurlük FHD, 1920 x 1080
	Yenileme Hzı up to 4.440Hz
	Kontrast Orani 6000:1 (Tipik)
	Parlaklık 100-500 cd/m2(8 ayar)düzeyi)
	LED Ömrü	100.000 watt
Giriş Sinyali		2 x HDMI (60 Hz'de 1920 x 1080, HDCP 1.4) 1 x LAN (RJ45) 1 x USB Tip A (3.0) 2 x USB Tip A (2.0)
Çıkkış Sinyali		1 x HDMI (60 Hz'de 1080p) 1 x Ses Çıkkışi (3,5 mm) 1 x USB Tip B (hata ayıklama:içın) 3 x USB Tip A (Güç) [5V/1A x 1; 5V/0,5A x 2]
Hoparlör Çıkkışi		5W x 2 Stereo
RS-232		RS-232 Seri Kontrol
Güç	Voltaj	100-120V/30A ~ 50/60 Hz 220-240V/15A ~ 50 Hz (ülkeye,göredehysisir)
Çalışma Koşulları	Sıçaklık	0° C - 40° C (32° F - 104° F)
	Nem	%20~80 erfolgsmasız
	Rakım	≤ 6.562 ft (2.000 m)
Depolama Koşulları	Sıçaklık	-20° C - 60° C (-4° F - 140° F)
	Nem	%10~90 erfolgsmasız
	Rakım	≤ 6.562 ft (2.000 m)
Fiziki Boyutlar (G x Y x D)		2.421 x 1.603-2.193 x 930 mm (95,3" x 63,1-86,3" x 36,6")
Önde Kategori Teknik Özellikler
Ağırkı Fiziksel 180	kg
Güç Tüketimi	Açık	1.330W (Normal)1.900W (Maks)
	Uyku <0,5 W
	Kapalı <0 W

NOT: Ürün teknik Özellikleri bildirilmekszin degistirile bilir.

Teknik Özellikler

Öğe Kategori Teknik Özellikler
Model LD135-152
LED Ekran TürDOG	udan Görünüm LED Ekran
	Boyut 135"
	Görüntüleme Alanı 118,11" (Y) x 66,44" (D)3.000 mm (Y) x 1.687,5 mm (D)
	Piksel Aralı 1,56 mm
	Çözünurlük FHD, 1920 x 1080
	Yenileme Hzı up to 4.440Hz
	Kontrast Oranı 6000:1 (Tipik)
	Parlaklık 100-600 cd/m2(8 ayar)düzeyi)
	LED Ömrü	100.000 watt
Giriş Sinyali		2 x HDMI (60 Hz'de 1920 x 1080, HDCP 1.4)1 x LAN (RJ45)1 x USB Tip A (3.0)2 x USB Tip A (2.0)
Çıkkı Sinyali		1 x HDMI (60 Hz'de 1080p)1 x Ses Çıkkı 3,5 mm1 x USB Tip B (hata ayıklama:içın)3 x USB Tip A (Güç)[5V/1A x 1; 5V/0,5A x 2]
Hoparlör Çıkkı		5W x 2 Stereo
RS-232		RS-232 Seri Kontrol
Güç	Voltaj	100-120V/30A ~ 50/60 Hz220-240V/15A ~ 50 Hz(ülkeye,gre degişi)
Çalıkma Koşulları	Sıçaklık	0° C - 40° C (32° F - 104° F)
	Nem	%20~80 yoguşmasız
	Rakım	≤ 6.562 ft (2.000 m)
DepolamaKoşulları	Sıçaklık	-20° C - 60° C (-4° F - 140° F)
	Nem	%10~90 yoguşmasız
	Rakım	≤ 6.562 ft (2.000 m)
Fiziki Boyutlar(G x Y x D)		3.020 x 1.941-2.531 x 930 mm(118,9" x 76,4" x 99,6")
Önde Kategori Teknik Özellikler
Ağırkı Fiziksel 240	kg
Güç Tüketimi	Açık	2.030 W (Normal)2.900 W (Maks)
	Uyku <0,5 W
	Kapalı <0 W

NOT: Ürün teknik Özellikleri bildirilmekszin degişirile bilir.
