用户手册 LD135-152 VIEWSONIC

本設備符合FCC規則第15部分的規定。操作時有以下兩種情況：(1)本裝置不會造成有害的干擾，以及(2)本裝置必須接受任何接收到的干擾，包括造成操作不良的干擾。

工業加拿大ICES-003符合性：CANICES-003(B)/NMB-003(B)

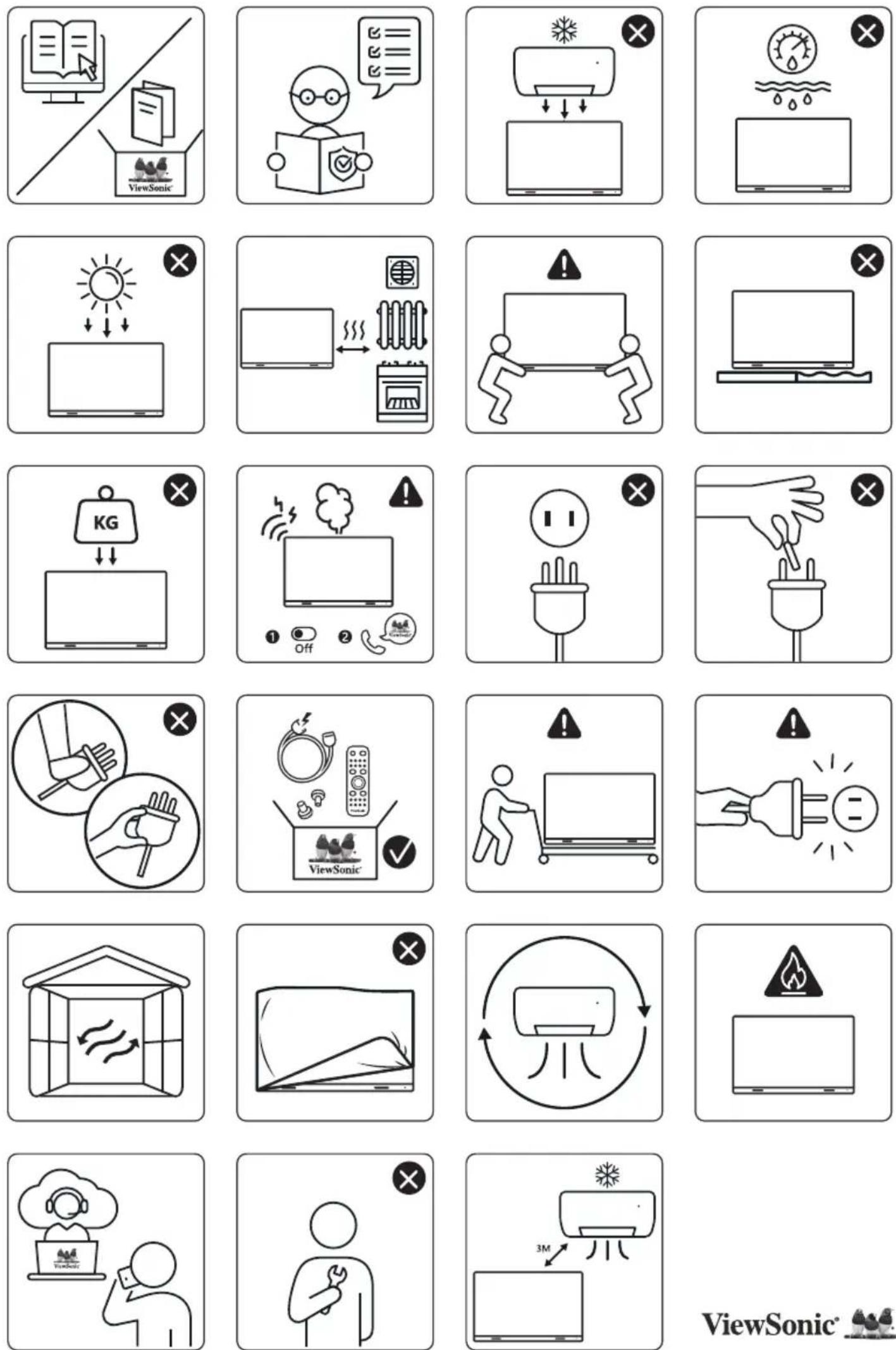

CE歐洲國家聲明

本裝置符合EMC指令2014/30/EU、低電壓指令2014/35/EU及無線電設備指令2014/53/EU。以下網站可以找到完整的符合性聲明：

本產品係根據歐洲議會與理事會限制電力電子設備使用某些危害物質（RoHS2指令）之指令2011/65/EC設計與製造，並符合歐盟技術協調委員會(TAC)規定的最大濃度值。

包装内容物

項目 數量 注意
LED 顯示器(含電動搬運車)	1	1
快速入門手冊	1	1
遙控器	1	1
電源線	2	2個模組	備用LED模組的數量,因國家而異。
LED 模組	3	1
真空抽吸工具	4	1
USB-A 轉 USB-B 編線 (5m)	5	1

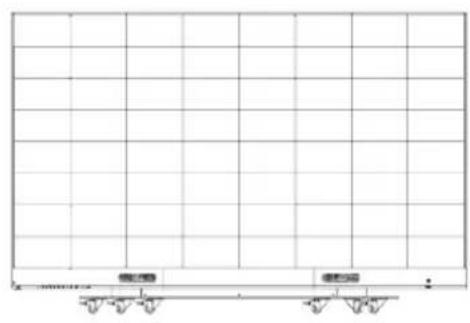

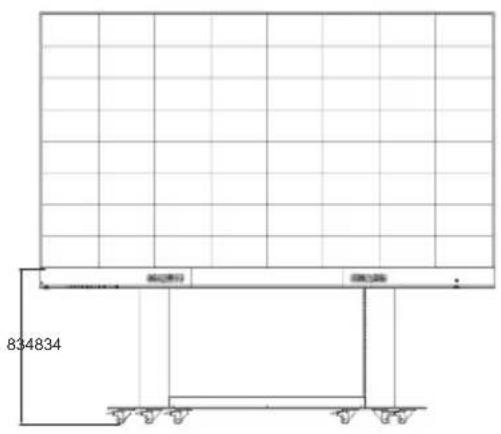

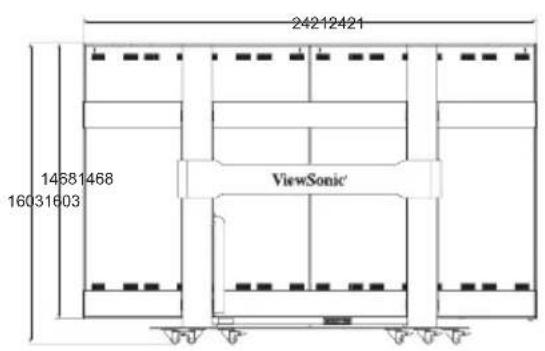

LD108-122 實體尺寸

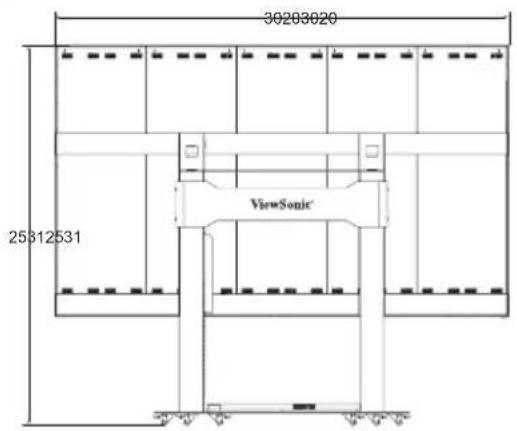

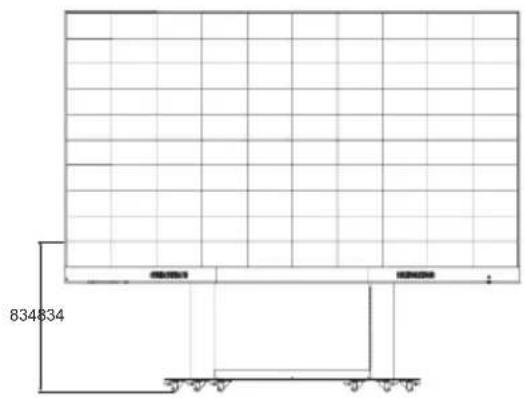

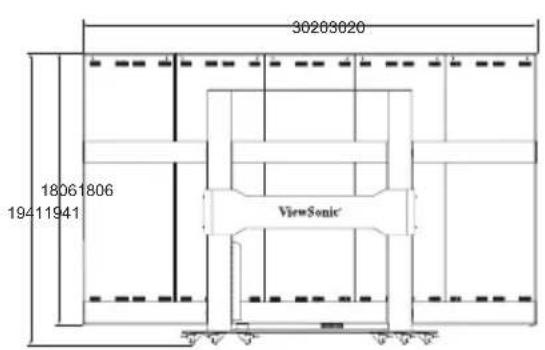

LD135-152 實體尺寸

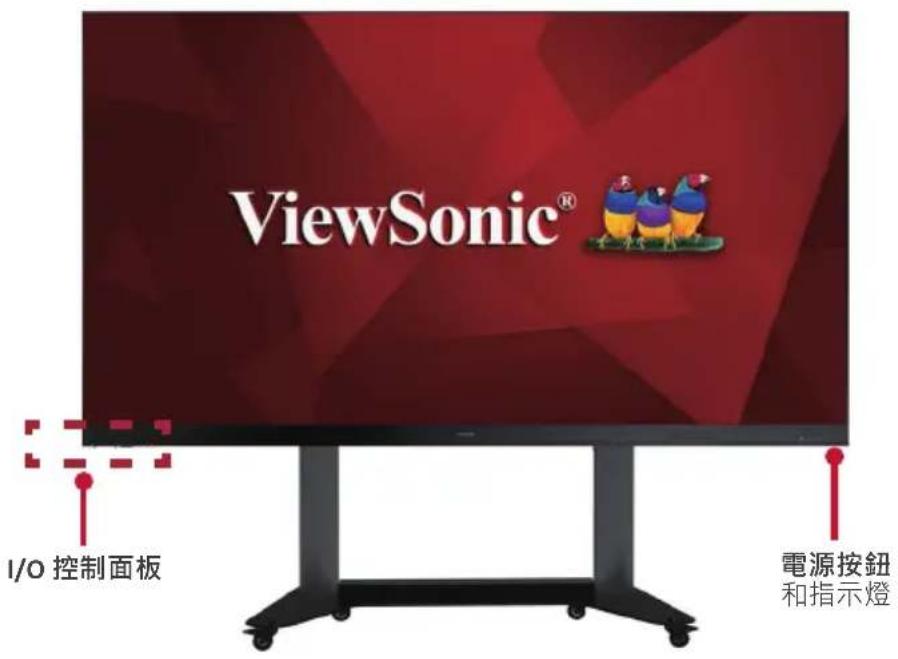

產品概述

前面板

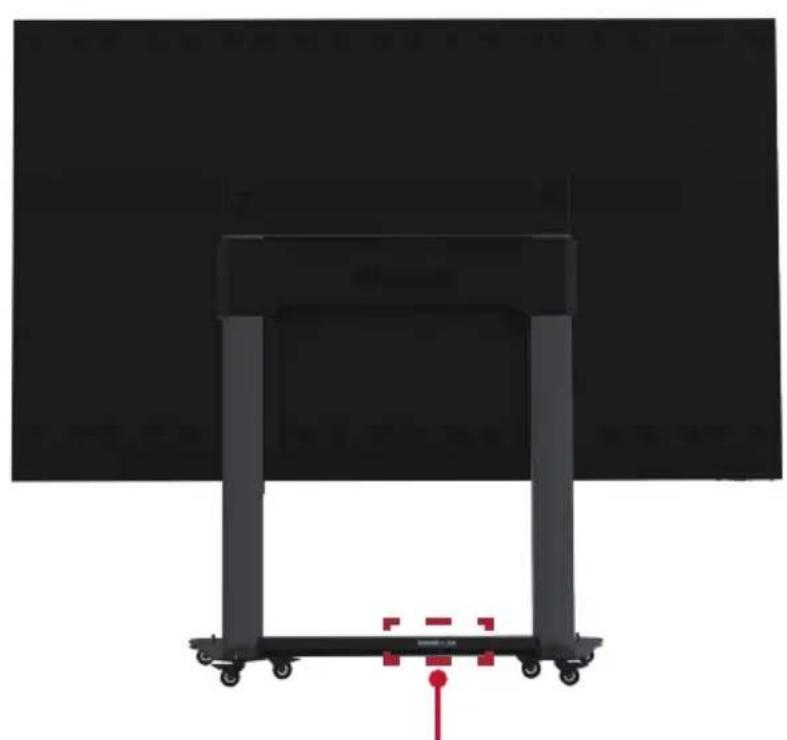

後面板

I/O控制面板

品

編號 項目	連接埠	說明
1		RS-232	序列控制連接埠。
2	○	環境光感應器	偵測環境光並自動調整亮度。
3	USB	USB 2.0	USB 輸取器 (5V/0.5A)
4	USB	USB 3.0	USB 輸取器 (5V/1A)
5		HDMI 輸出	將內容輸出至另一個顯示裝置。
6		HDMI 輸入	高畫質輸入；連接至有 HDMI 輸出的 PC、機上盒或其他視訊裝置。
7		音訊輸出 至外	部揚聲器的音訊輸出。
8		USB-B	用於外部 PC 連接的維護連接埠。
9	○	紅外線接收器	遙控器的接收器。
10		LAN	標準 RJ45 (10M/100M/1000M) 網際網路連線介面。
11		待機	進入待機模式。
12		輸入選取 切換	可用的輸入來源。
13		亮度	切換亮度。

遥控器

編號 項目 說明
1 電源開啟	小關閉
2 輸入來源	Source
3 返回首頁	hit
4 變更至 H	H0/H1 /H#/2 來源
5 切換至空	Bluk 黑畫面
6 調整亮度	Brightness
7	▲/▼/▲/▲	方向按鈕
8 確認選擇	OK
9 進入設定	異單
10 返回上頁	<5>
11 前後移動	暂停內容
12 輸入資訊	[ ]
13 數字輸入按鈕
14	- - - - - -	調高/調低音量; 靜音/解除靜音
15 圆點的輸入	[ ]
16 文字輸入	[ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ]

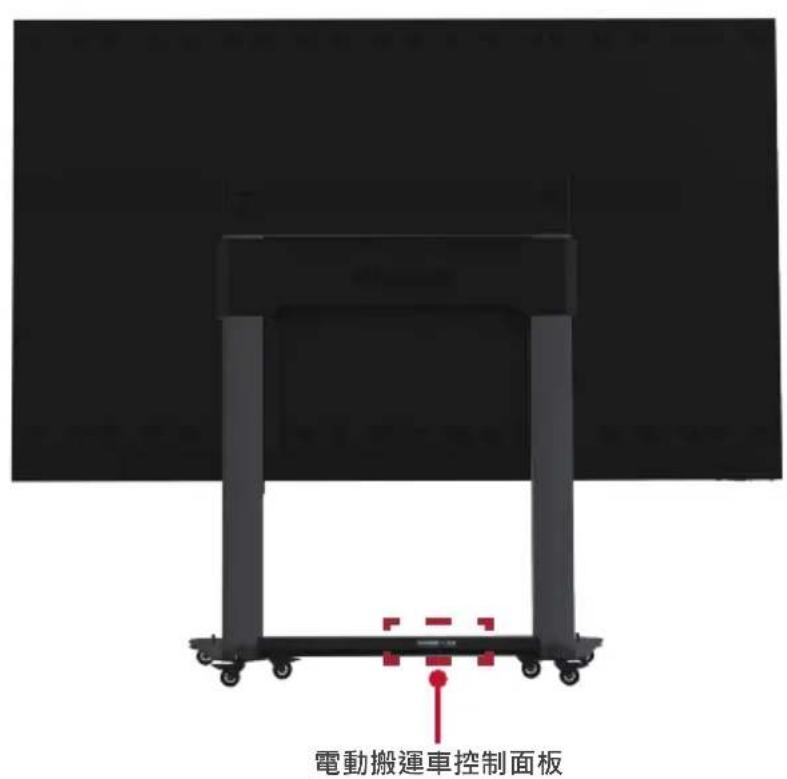

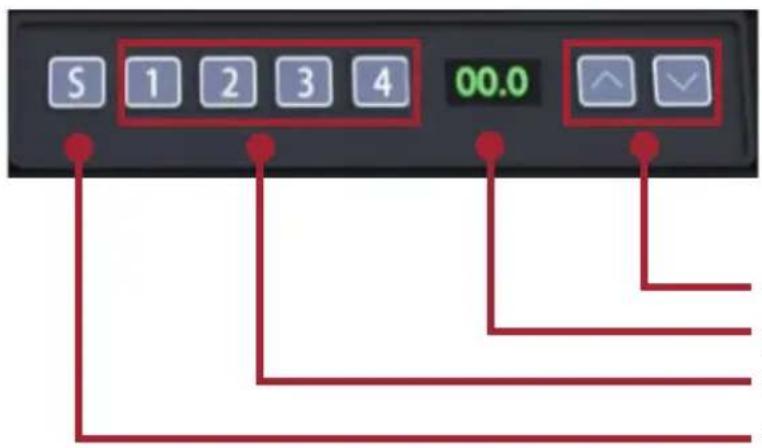

電動搬運車控制面板

手動升降高度鍵

狀態 / 資訊顯示視窗

預設升降高度

預設高度功能鍵

1. 預設升降高度說明

• 初始預設升降高度：4組預設資料，即1/2/3/4各自對應於0%/50%/75%/100%高度。
• 清除預設高度資料：資料將儲存 10 年以上。設定新參數時，將自動清除舊參數。
• 如何預設高度：在任何高度（在重設與錯誤狀態下無法使用）時，目前高度參數可以預設為按鍵 1-4。

例如：將30設為按鍵2：

按下「S」鍵即可顯示「SET」。

在2秒内，在「SET」消失前，按下「2」。

顯示「S-2」時，即表示設定結束並將回到之前的顯示。

2. 如何使用預設高度

在任何高度（在重設與錯誤狀態下無法使用）時，按鍵1-4可用於快速達到預設高度。如果目前高度已達到此類預設高度，將不會執行任何動作。

3. 如何變更高度

• 使用「向上」鍵升起顯示器。達到高度限制後，將自動停止上升。請注意，「向上」鍵是「按一下即作用」鍵，亦即，放開按鍵後，將不會立即停止上升。而是會降下一小段距離，然後停止。
• 使用「向下」鍵降下顯示器。達到高度限制後，將自動停止上升。請注意，「向下」鍵是「按一下即作用」鍵，亦即，放開按鍵後，將不會立即停止上升。而是會降下一小段距離，然後停止。

4. 系統重設

重設提醒：資訊視窗顯示「RST」或其他錯誤碼，導致無法將立柱升起到最高高度時，則需手動操作才可重設整個系統：

如何重設：

1. 資訊視窗顯示「RST」時，按住「向下」鍵，然後立柱將開始降下。在視窗中顯示的「RST」消失後，顯示的高度便是其最小值。

1. 在資訊視窗中顯示的高度是最小值時，請按住「向下」鍵至少5秒。

備註：進行重設與升降作業時，請注意顯示器附近或下方的任何人或物品，以免人員受傷或物品損壞。

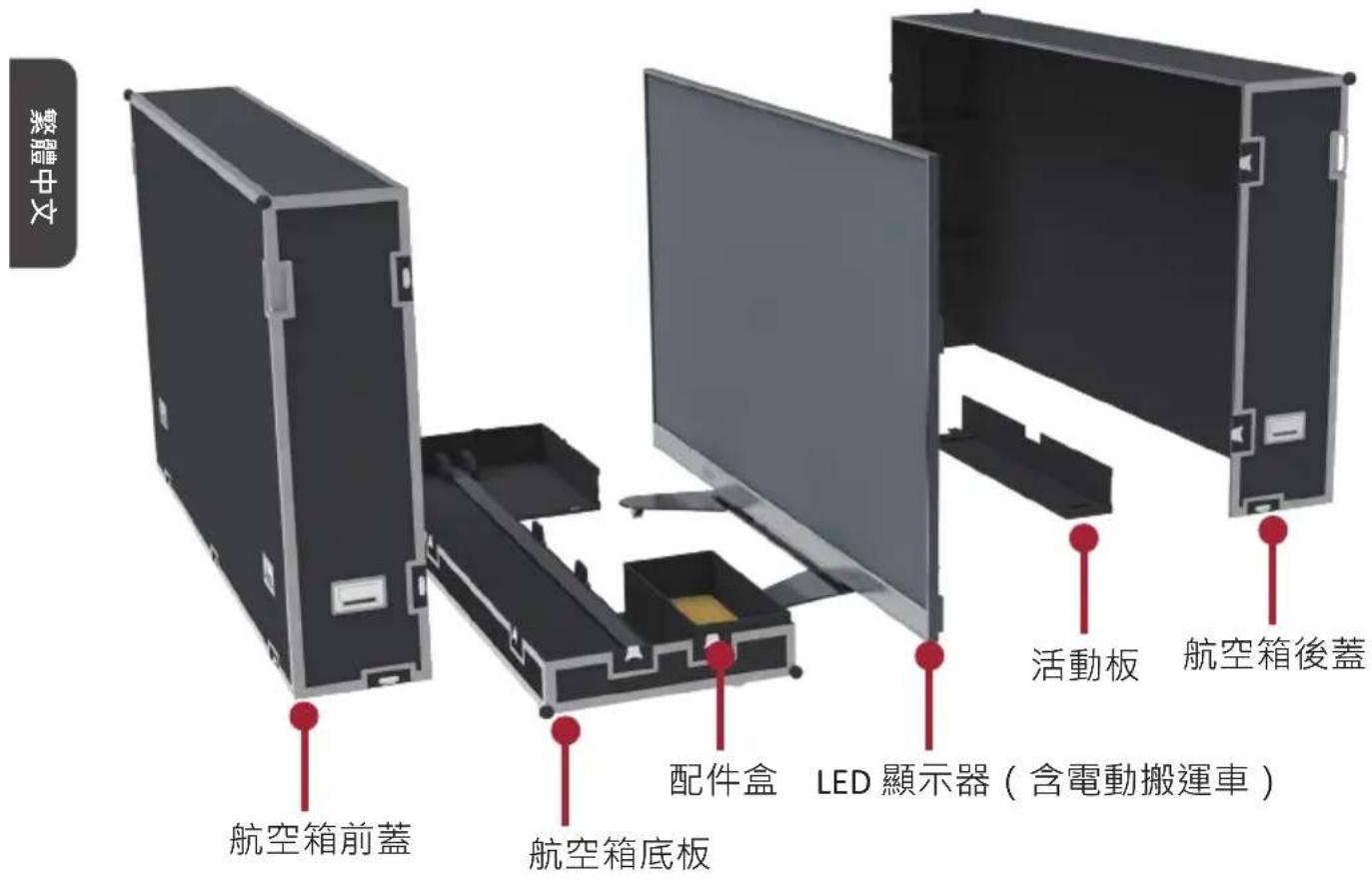

元件示意圖

1. 處理與搬運航空箱

備註：搬運、處理、放置及運送航空箱時，務必維持指定的位置，且不可上下顛倒，以免造成設備結構與顯示器元件遭受碰撞與損壞。

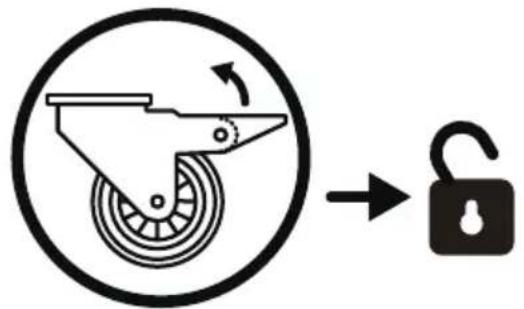

1. 搬運任何航空箱前，請向上拉底部六個滾輪的煞車鎖，保證釋放煞車狀態。

1. 確保地面平坦，高度差在1.5公分以下，且地面可安穩地支撐比整個設備重量還大的重量。
   3.搬運時，至少需要兩位成人。

II.開箱作業

1. 航空箱搬運至指定的位置時，請輪流根據前蓋、後蓋、活動板及底板的順序開啟航空箱。請參考下圖區分前蓋與後蓋。

（前蓋） （後蓋）

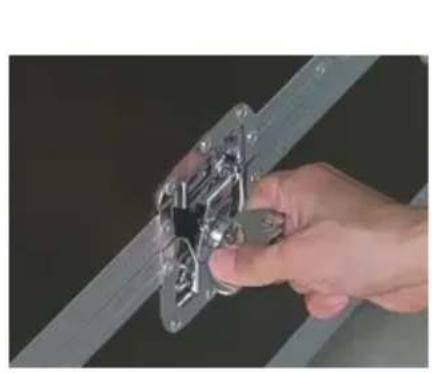

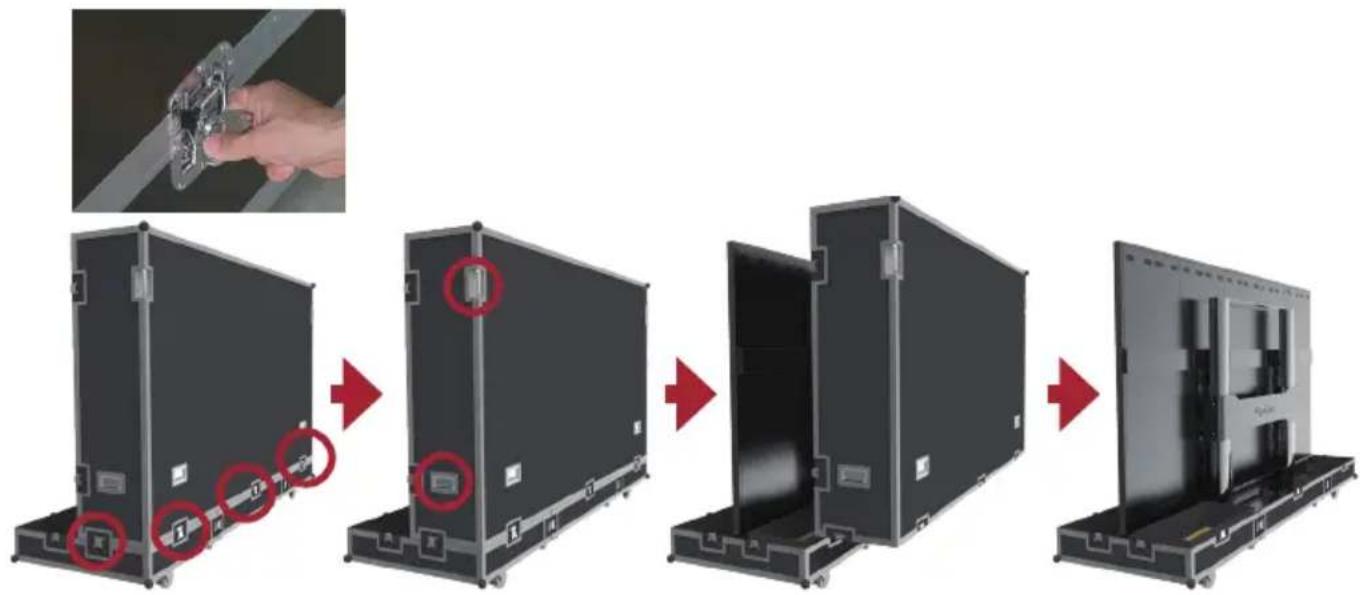

1. 如下圖所示，請拉起鎖扣，並逆時針旋轉把手，以解開將前蓋與底板和後蓋連接的9個鎖扣，確保每個鎖扣不會互連。

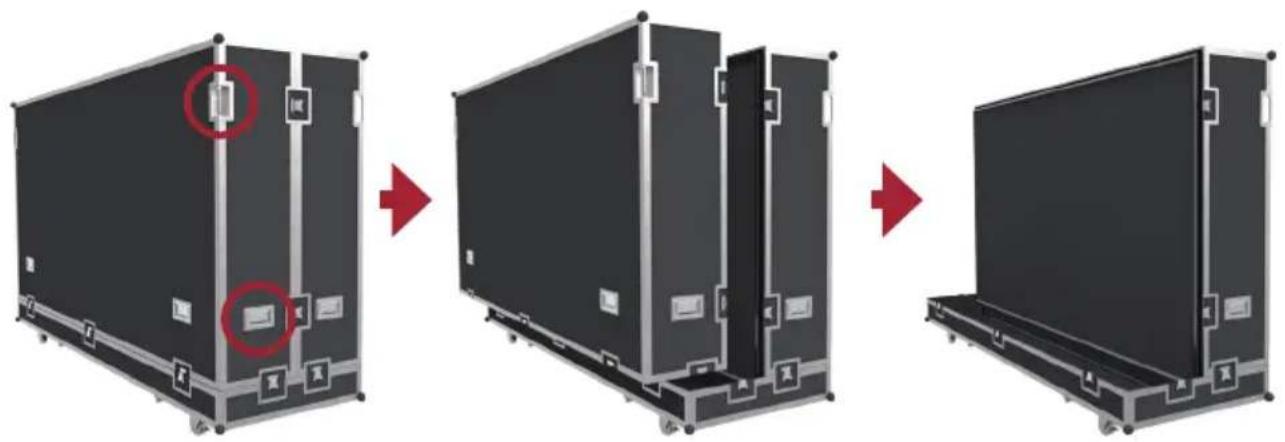

1. 兩個人需要握緊如以下紅色圓圈所示的把手，然後拉起。抬起時，請確保前蓋在移到另一個位置時保持水平。

1. 如下圖所示，請拉起鎖扣，並逆時針旋轉把手，以解開將後蓋與底板連接的5個鎖扣，確保每個鎖扣不會互連。兩個人需要握緊如以下紅色圓圈所示的把手，然後拉起。抬起時，請將後蓋抬至另一個位置，確保後蓋保持水平。

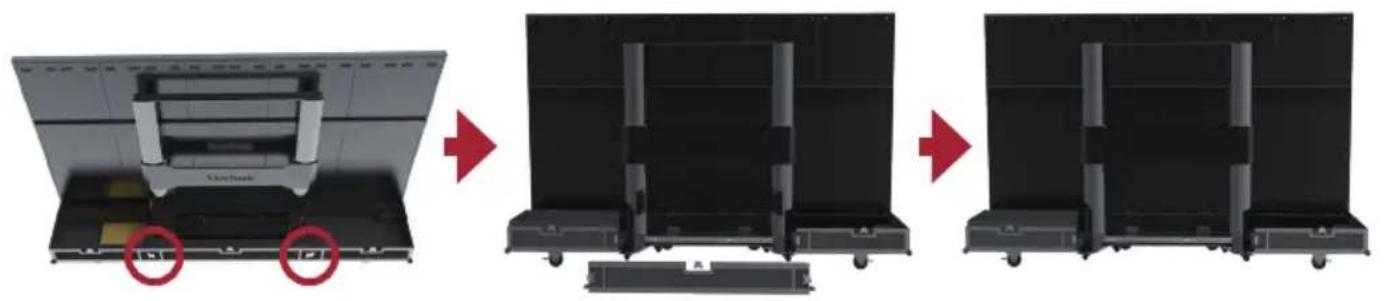

1. 如以下紅色圓圈所示，請開啟航空箱底部活動板的4個鎖扣，然後緊握其底部，同時抬起活動板。從後方拉出活動板，將其分離。

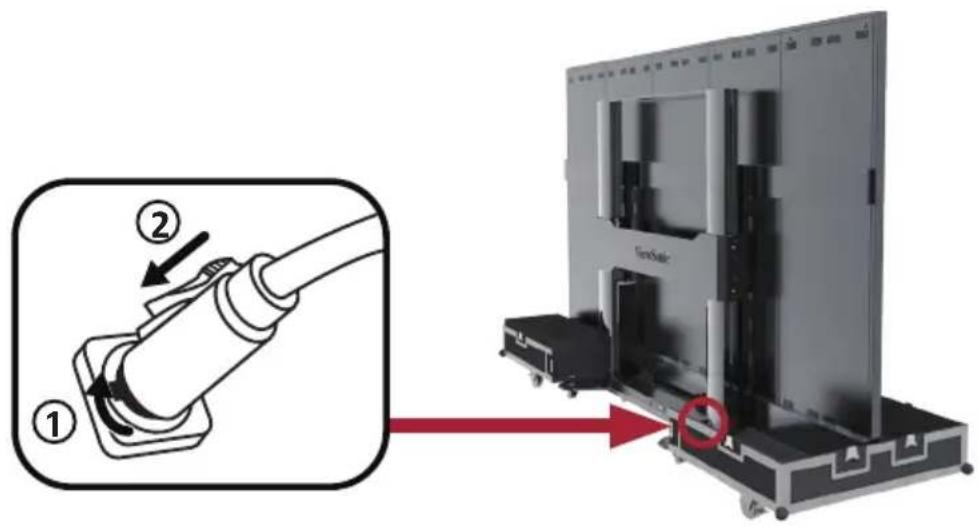

1. 從配件盒取出電源線。請將航空插頭插入螢幕底座控制盒右側的母插座，然後順時針旋轉插頭 90^ （如下圖所示）。確保牢牢連接插頭（應聽到喀擦聲）。請將插頭的另一端插入電源插座。確保電源插座符合LED顯示器螢幕的規格與標準（110V區域為30A插座，220V區域為16A插座）。

1. 正確連接電源線後，在螢幕底座的控制升降板上將會亮起綠燈並顯示數字。按鍵用於控制螢幕的升降作業。

1. 萤幕上升至某個高度後，請從正面拉出航空箱的底板。

III. 包裝與處理作業

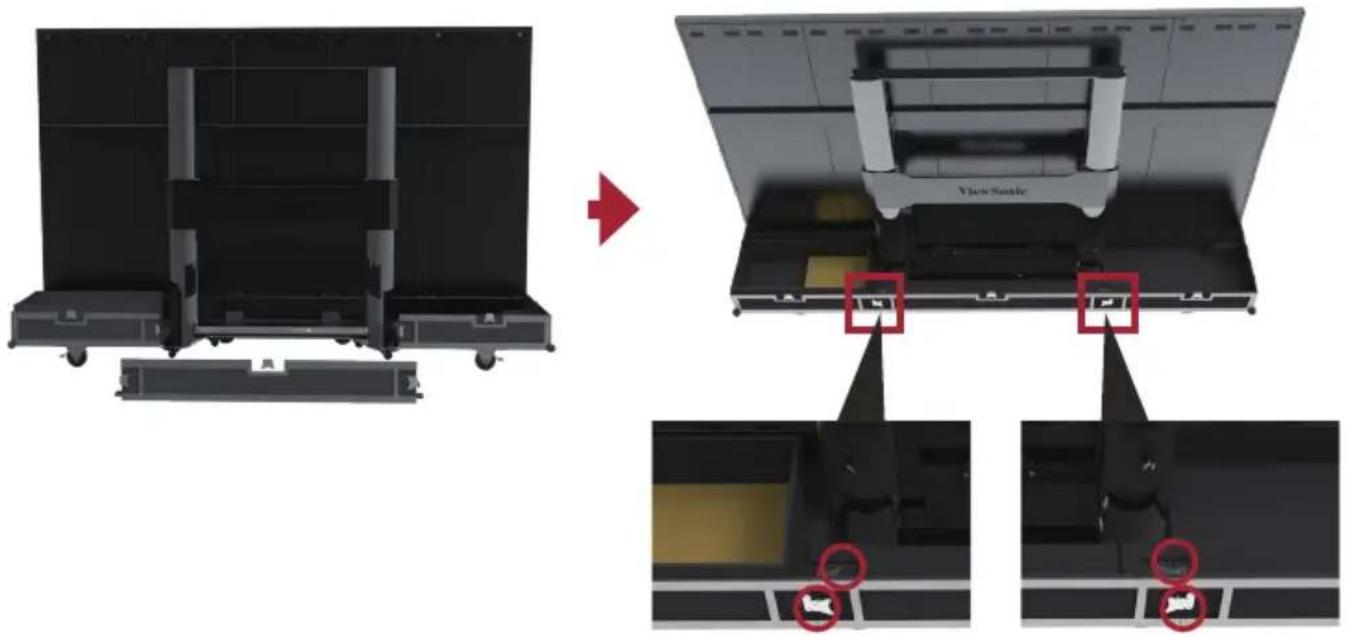

1. 確保LED顯示器已關閉，且配件盒放置對應於航空箱底板的方格中。航空箱的底板（應貼近地面）如下圖所示，從正面的位置扣入螢幕的底座。

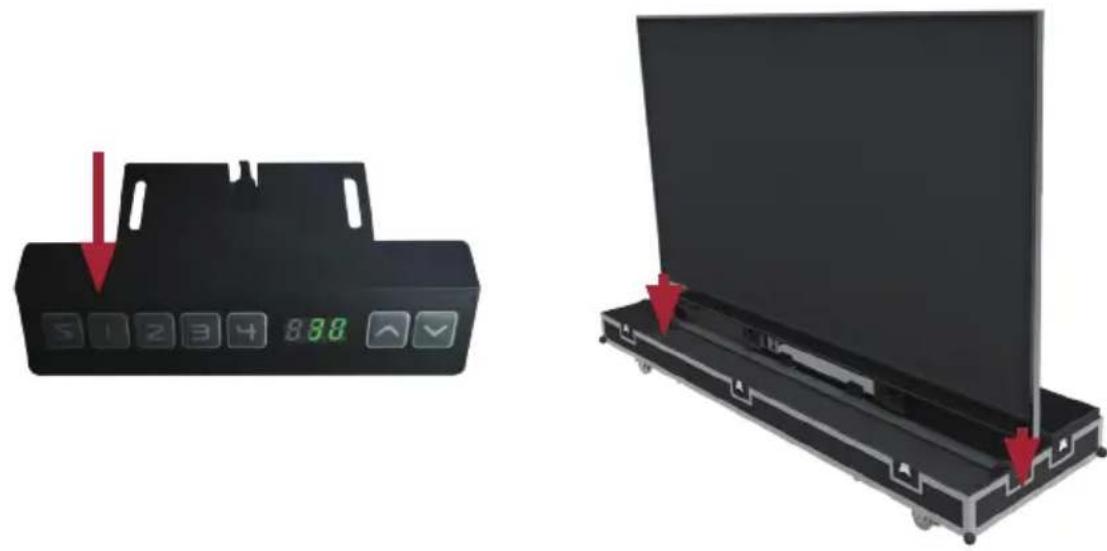

1. 開啟顯示器電源，然後按下底座控制盒上的1鍵，或持續按住「向下」鍵，以將螢幕降低至其最低位置，直到其位於搬運車槽內，如下所示：

1. 如下所示，從後方插入活動板並鎖緊連接底板的4個鎖扣。確保已接合扣具。

X品

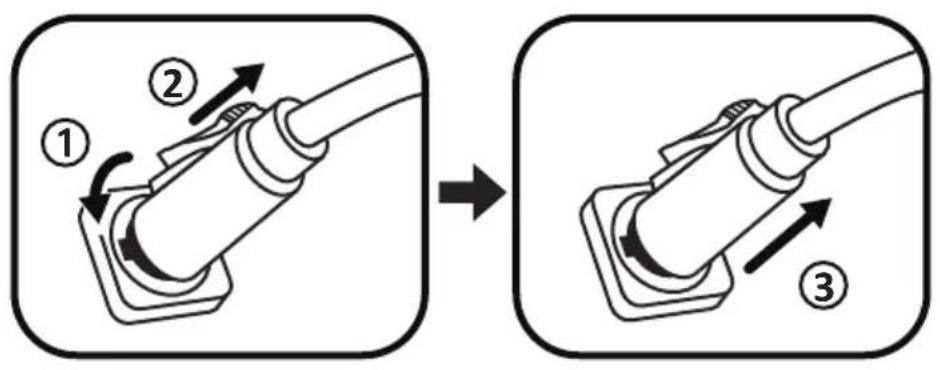

1. 確保顯示器已關閉顯示器電源，然後從電源插座拔下電源線。接著逆時針旋轉 90^ 航空插頭，取下航空插頭。最後請將電源線放入底板上的備用盒。

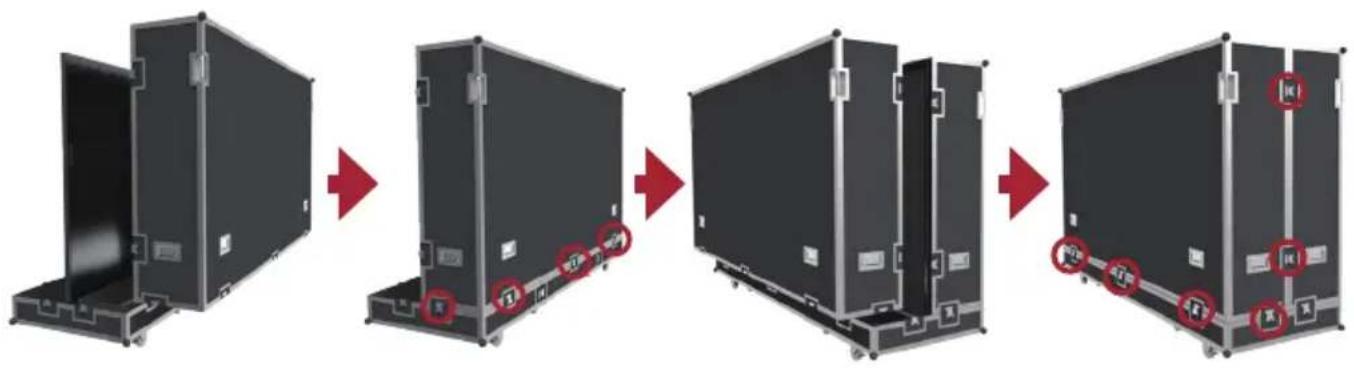

1. 需要兩人抬起航空盒的後蓋，將後蓋對齊底板的鎖扣位置。對齊時，順時針旋轉 5 個鎖扣，以固定底板的連接。接著將航空箱的前蓋抬入底板，將前蓋對齊鎖扣的位置。對齊時，順時針旋轉 9 個鎖扣，以固定前蓋、底板與後蓋之間的連接。確保鎖扣卡入定位，然後無明顯的間隙。

1. 航空箱關閉後，至少需要兩人將航空箱搬運至其存放或運送位置。確保在達到航空箱的存放或運送位置後，所有六個滾輪皆已接合煞車鎖。

備註：存放航空箱時，請確保地面平坦且所有六個滾輪皆已上鎖。
備註：如需設備的詳細說明，請參閱可在以下連結中找到的使用手冊：https://www.viewsonic.com/us/ld108-121.html#downloadshttps://www.viewsonic.com/us/ld135-151.html#downloads

規格

項目 類別 規格
型號 LD108-122
LED螢幕 類型	直視型 LED 顯示器
	大小 108"
	顯示區域	94.49" (水平)×53.15" (垂直) 2,400 mm (水平)×1,350 mm (垂直)
	像素間距 1.25 mm
	解析度 FHD, 1920×1080
	更新率 up to 4,440Hz
	對比度 6000:1 (標準值)
	亮度 100-500 cd/m² (8段調整)
	LED使用壽命 100,000小時
輸入訊號 2×HDMI (1920×1080 @ 60Hz, HDCP 1.4) 1×LAN (RJ45) 1×USB Type A (3.0) 2×USB Type A (2.0)
輸出訊號 1×HDMI (1080p @ 60Hz)	1×音訊輸出(3.5mm) 1×USB Type B (用於除錯) 3×USB Type A (電源) [5V/1A x 1; 5V/0.5A x 2]
喇叭輸出 5W×2 立體聲
RS-232 RS-232序列控制
電源 電壓 100	-120V/30A~50/60Hz 220-240V/15A~50Hz (因國家而異)
操作條件	溫度 20%~80%無凝結
	海拔 ≤6,562 ft (2,000 m)
存放條件	溫度 -4°F至140°F (-20°C至40°C)
	濕度 10%~90%無凝結
	海拔 ≤6,562 ft (2,000 m)
實體尺寸 (寬×高×深)		2,421×1,603-2,193×930 mm (95.3"×63.1-86.3"×36.6")

項目 類別 規格
重量 實體 180kg
耗電量	開啟	1,330W (正常) 1,900W (最大值)
	睡眠 <0.5W
	關閉 <0W

備註：產品規格如有變更，恕不另行通知。

規格

項目 類別 規格
型號 LD135-152
LED螢幕 類型	直視型 LED 顯示器
	大小 135"
	顯示區域	118.11" (水平)×66.44" (垂直) 3,000 mm (水平)×1,687.5 mm (垂直)
	像素間距 1.56 mm
	解析度 FHD, 1920×1080
	更新率 up to 4,440Hz
	對比度 6000:1 (標準值)
	亮度 100-600 cd/m² (8段調整)
	LED使用壽命 100,000小時
輸入訊號 2×HDMI (1920×1080 @ 60Hz, HDCP 1.4) 1×LAN (RJ45) 1×USB Type A (3.0) 2×USB Type A (2.0)
輸出訊號 1×HDMI (1080p @ 60Hz)
1×音訊輸出(3.5mm) 1×USB Type B (用於除錯) 3×USB Type A (電源) [5V/1A x 1; 5V/0.5A x 2]
喇叭輸出 5W×2 立體聲
RS-232 RS-232序列控制
電源 電壓 100	-120V/30A ~ 50/60Hz 220-240V/15A ~ 50Hz (因國家而異)
操作條件	溫度	32°F至104°F (0°C至40°C)
	濕度 20%~80% 無凝結
	海拔 ≤6,562 ft (2,000 m)
存放條件	溫度	-4°F至140°F (-20°C至60°C)
	濕度 10%~90% 無凝結
	海拔 ≤6,562 ft (2,000 m)
實體尺寸 (寬×高×深)		3,020×1,941-2,531×930 mm (118.9"×76.4"×99.6")
重量 實體 240kg
耗電量	開啟	2,030W(正常) 2,900W(最大值)
	睡眠 <0.5W
	關閉 <0W

備註：產品規格如有變更，恕不另行通知。

FCC合规声明

此设备符合FCC规则第15部分的规定。其运行遵循下面两个条件：(1) 此设备不得导致有害干扰；(2) 此设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。

加拿大工业部ICES-003符合性：CANICES-003(B)/NMB-003(B)

欧洲国家CE符合性

此设备符合电磁兼容指令2014/30/EU和低电压指令2014/35/EU以及无线电设备指令2014/53/EU的要求。如需获取完整的合规声明，请访问以下网站：

此产品按照欧洲议会和理事会关于限制在电气和电子设备中使用特定有害物质的Directive 2011/65/EU（RoHS2指令）设计和制造，符合欧盟技术委员会(TAC)制定的最大含量值。

包装物品

项目 数量 注意
配有电动小车的液晶显示器		1
快速使用手册		1
遥控器		1
电源线
LED模块		2个模块	备用LED模块的数量因国家/地区而异。
吸真空工具		1
USB-A连USB-B电缆(5m)		1

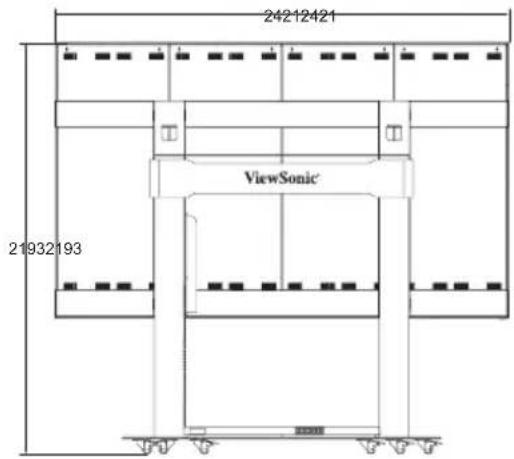

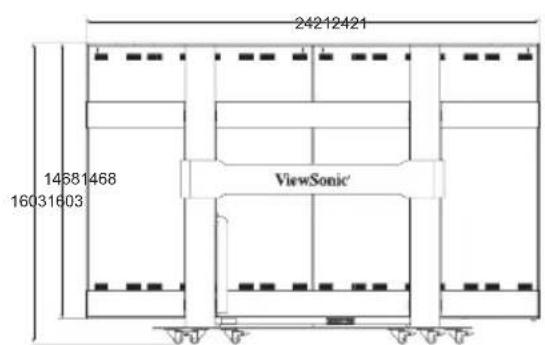

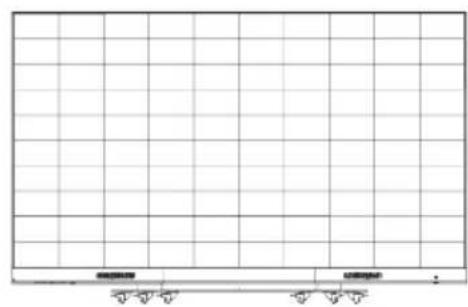

LD108-122的外形尺寸

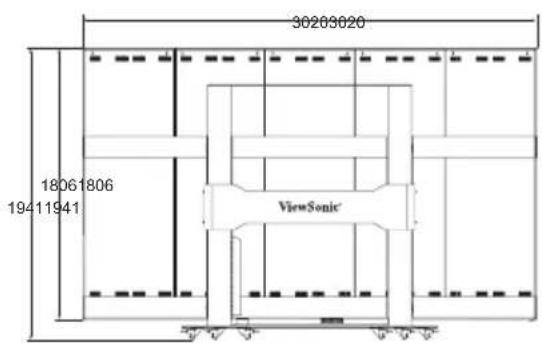

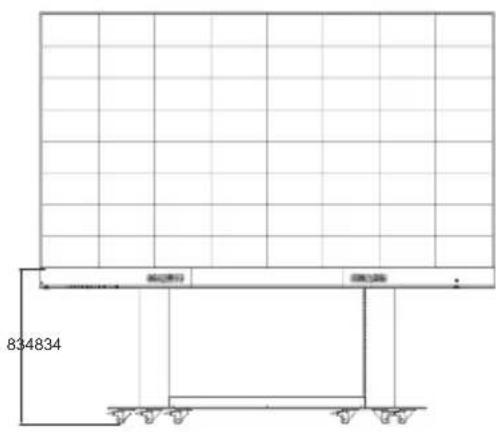

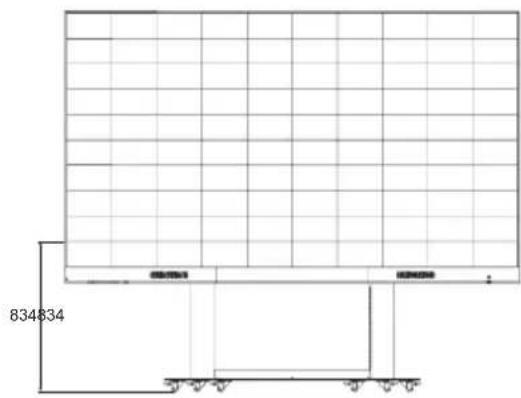

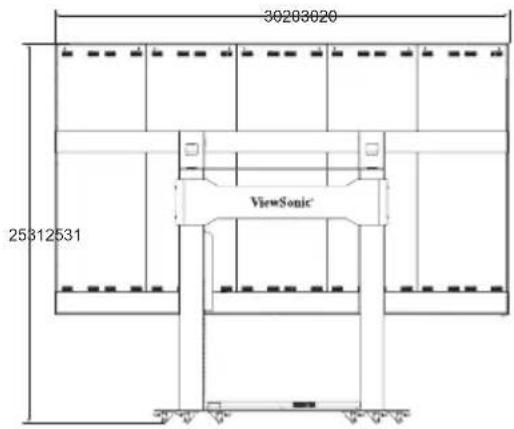

LD135-152的外形尺寸

产品概览

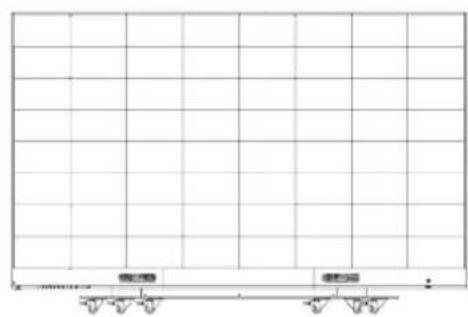

前面板

后面板

电动小车控制面板

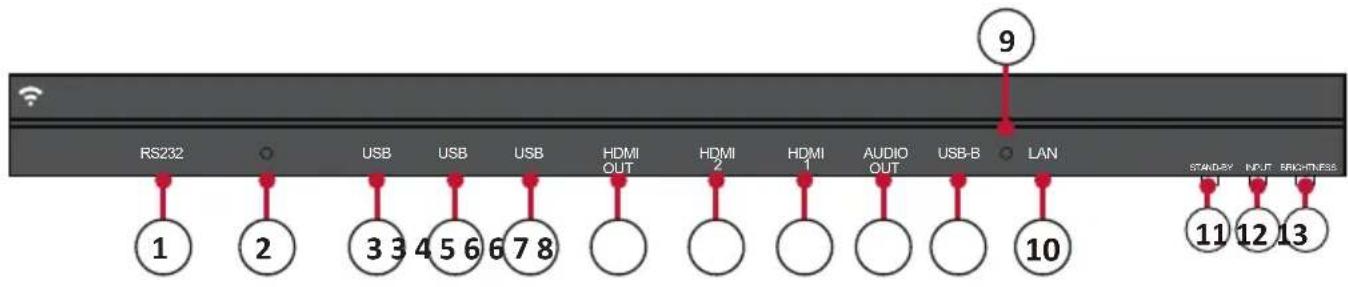

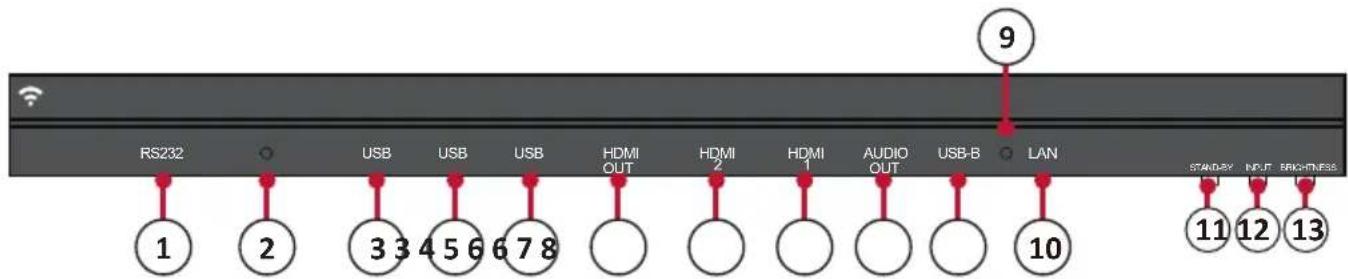

I/O控制面板

数字	项目 端口	说明
1		RS-232	串行控制端口。
2		环境光传感器	检测环境光线并自动调节亮度水平。
3		USB 2.0	USB读取器(5V/0.5A)
4		USB 3.0	USB读取器(5V/1A)
5		HDMI输出	将内容扩展到其它显示设备。
6		HDMI输入	高清输入,连接到具有HDMI输出功能的PC、机顶盒或其它视频设备。
7		音频输出	将音频输出到外部扬声器。
8		USB-B	外部PC连接的维护端口。
9		IR接收器	遥控器接收器
10		LAN	标准 RJ45 (10M/100M/1000M) Internet 连接接口。
11		待机	按下可进入待机模式。
12		输入选择	按下可循环显示可用输入信号源。
13		亮度	按下可循环显示亮度等级。

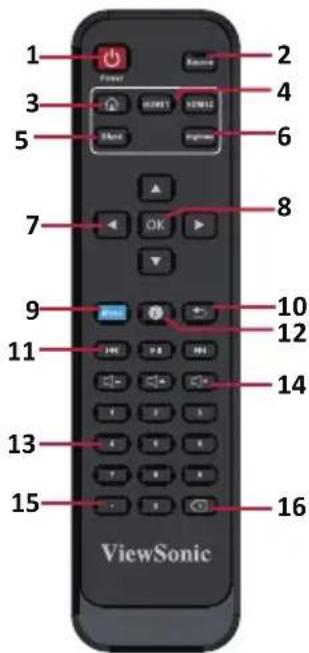

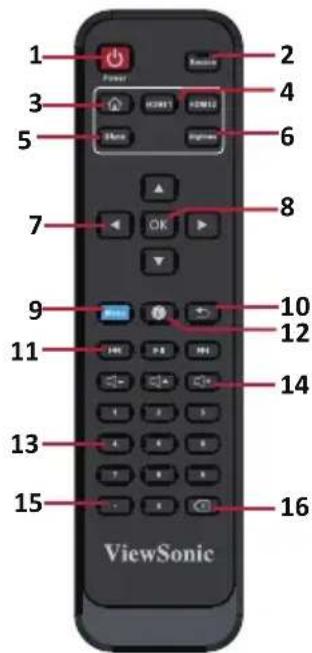

遥控器

编号 项目 说明
1		开机/关机
2	Source	选择输入源
3		返回主屏幕
4	HDMI 1 HDMI 2	切换至HDMI1/2输入源
5	Blank	切换到白屏、黑屏
6	Brightness	调节亮度等级
7	▲/▼/▲/▲	方向按钮
8	OK	确认选择
9	Menu	进入设置菜单
10		返回上一菜单
11		使内容前进/后退；播放/暂停内容
12		进入信息页面
13		数字输入按钮
14		增大/减小音量； 静音/取消静音
15		点号输入键
16		文本输入删除键

初始预设升降高度：4组预设数据，1/2/3/4分别对应 0% /50% /75% /100% 高度。预设高度数据擦除：数据保存10年以上。新参数设置时，会自动擦除旧的参数。预设高度操作方法：任何高度下（复位状态，错误状态下不能进行本操作），均可将当前高度参数预设至1-4号键中去。

例：将30设置到2号键中：

按“S”键，显示“SET”。

2秒钟内，在“SET”消失前，按“2”。

显示“S-2”设置结束，恢复到之前的显示。

2. 使用预设高度的方法

任何高度下（复位状态，错误状态下不能进行本操作），均可利用 1 4 号键，快速达到预设高度，如当前高度已经位于该预设高度，则不执行任何动作。

3. 改变高度操作

• 利用“上”键操作升起运行，到达行程极限后自动停止，此按键为点动按键，松手后即为发出停止命令，松开按键后不会立即停止，马上转为减速运行一小段距离后停止。
• 利用“下”键操作下降运行。到达行程极限后自动停止，此按键为点动按键。松手后即为发出停止命令，松开按键后不会立即停止，马上转为减速运行一小段距离后停止。

4. 系统复位

提示复位：当信息窗口显示“RST”或其他乱码信息导致立柱无法上升到最大高度时，需要手动操作对整个系统进行复位：

复位方法：

1. 当信息窗口显示“RST”时，按住“下键”不要松手，立柱开始降低，当窗口显示“RST”消失后，此时显示高度处于最小值，松手，完成第一步复位操作。

1. 信息窗口显示高度显示处于最小值时，再次长按下键5秒以上；面板显示“RST”后松手，即完成对系统的复位。

注意：复位和升降操作时，请留意屏下方是否有可能造成伤害的人或物体！

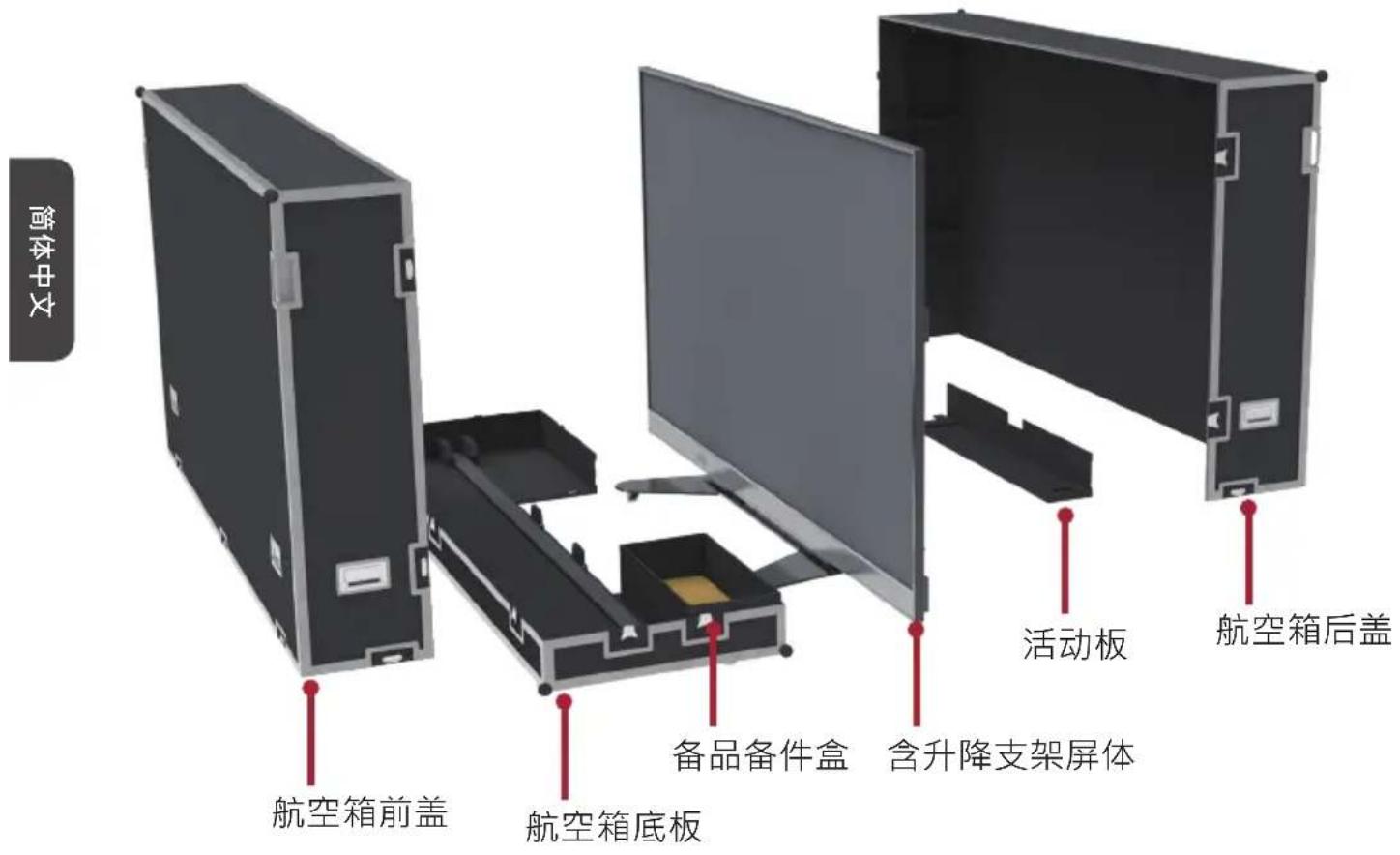

部件组成示意图

一·搬运移动航空箱

注意：航空箱移动、搬运、摆放、运输过程中，始终保持规定位置朝上，不能颠倒翻转摆放运输，以免磕碰损坏设备结构和显示元器件。

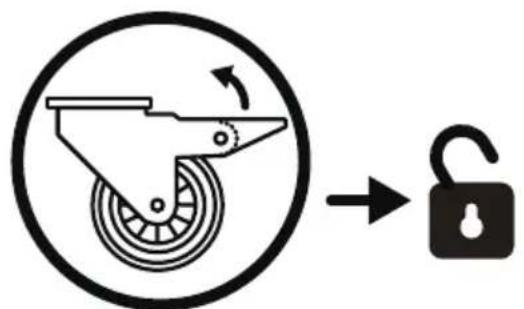

1. 航空箱移动之前，请将底部6个滚轮的刹车锁往上拨，保证解除刹车状态。

1. 确保移动地面平整，高度差或凹槽小于 1.5 ~cm ，地面承重大于整机重量以上。
2. 移动过程中至少需要 2 名以上成年人操作。

二·开箱操作

1. 航空箱移动到指定位置后，依次按前盖、后盖、活动板、底板顺序打开，前盖、后盖区分请参考下图。

（前盖） （后盖）

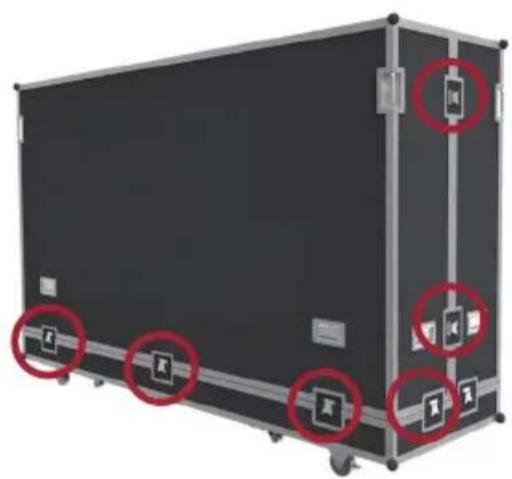

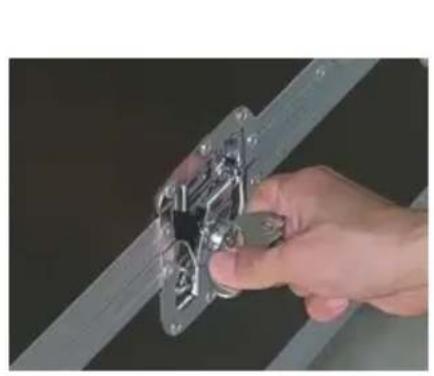

1. 如下图所示，掰起锁扣手柄，逆时针旋转手柄依次打开前盖与底板、后盖连接的9个锁扣，确保每个锁扣不再咬合。

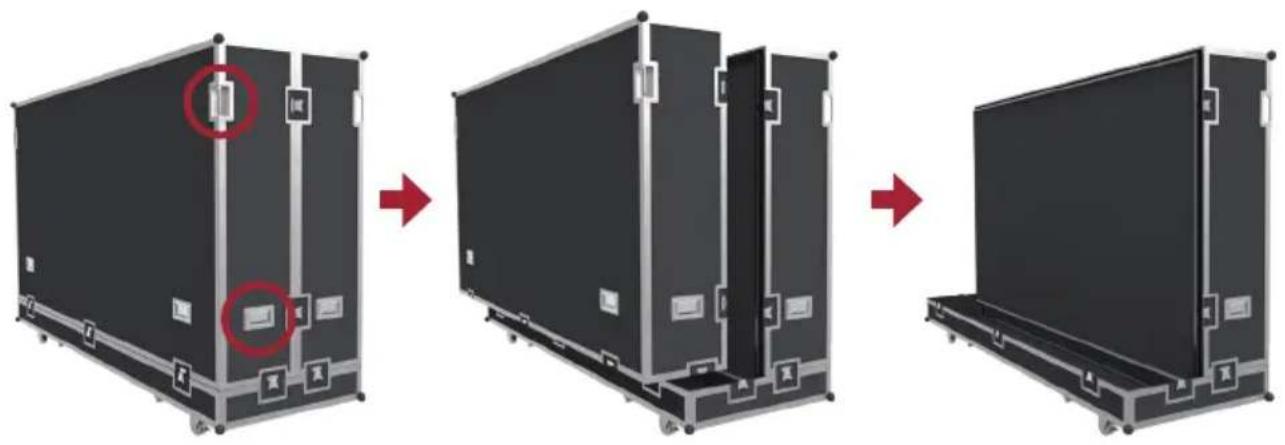

3.2人分别用双手握紧扶手和拉手，如下图红圈位置，同时用力抬起后，再将前盖抬着搬运到其他位置，搬运过程注意水平，防止倾倒。

1. 如下图所示，掰起锁扣手柄，逆时针旋转手柄依次打开后盖与底板连接的5个锁扣，确保每个锁扣不再咬合2人分别用双手握紧扶手和拉手，同时用力抬起，将其搬运到其他位置，搬运过程注意水平，防止倾倒。

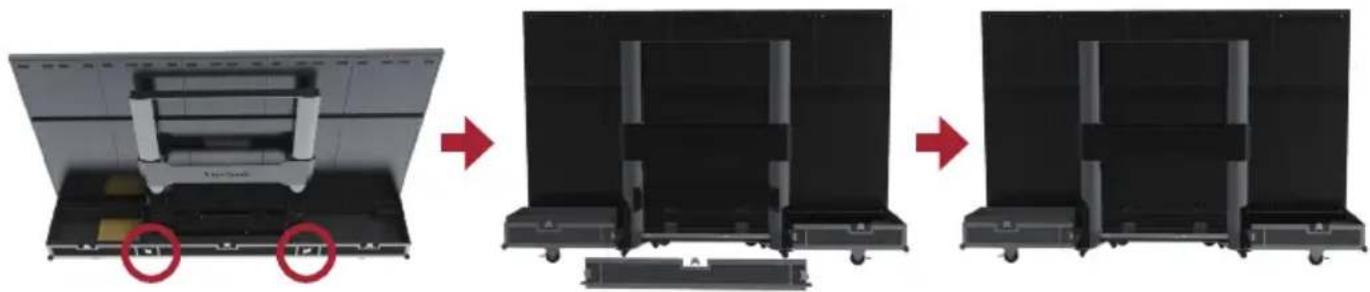

1. 如下图红圈所示位置，打开航空箱底部活动板的4个锁扣，托住活动板底部将活动板上抬到一定的高度，再将活动板从后面抽出，分离活动板。

1. 从附件盒内取出电源线, 将航空插头插入屏体底座控制盒右端的航插母头处,顺时针 90^ 旋转插头（如下图所示）, 使插头咔的一声接触到位并不再松动为止。将电缆的另外一端插头插在匹配孔位的电源插座上, 要求该电源插座符合 LED 显示屏的规格和标准 (110 V 地区为 30 A 电源插座, 220 V 地区为 16 A 电源插座)。

1. 插座上电后，可以看到屏体底座控制升降板上有绿灯和绿色数字亮起，接着通过按键来控制屏体的升起操作。

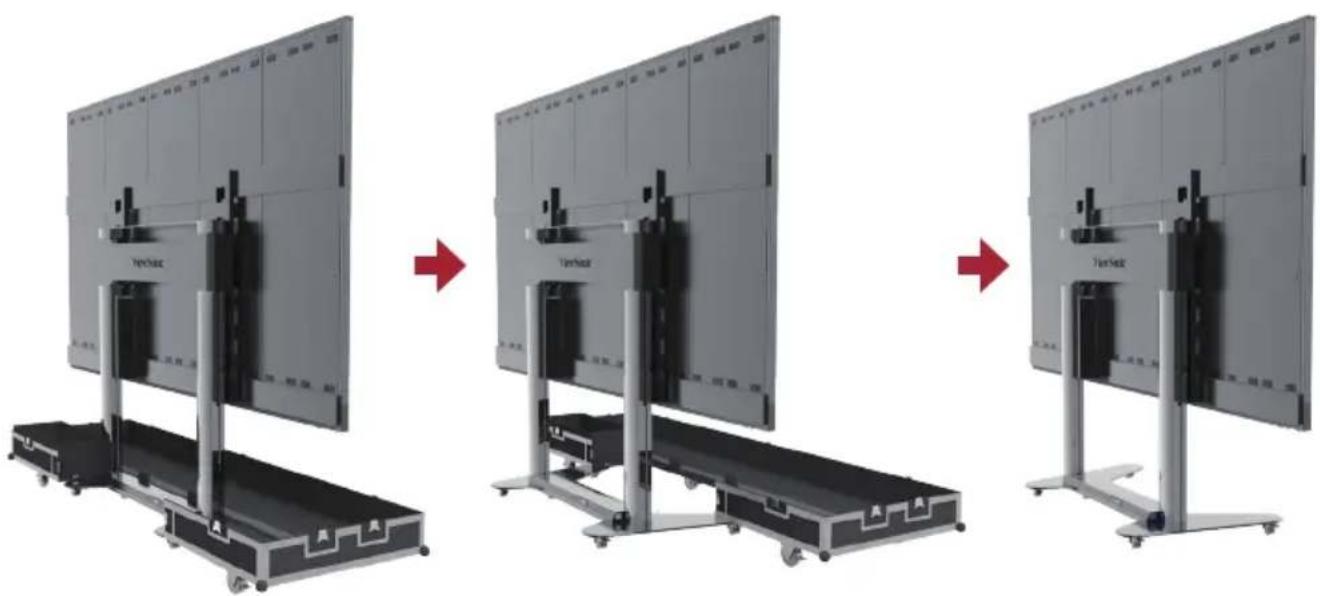

1. 当屏体升起一定高度后，将航空箱底板从正面抽出，即完成整体的开箱操作。

三·装箱搬运操作

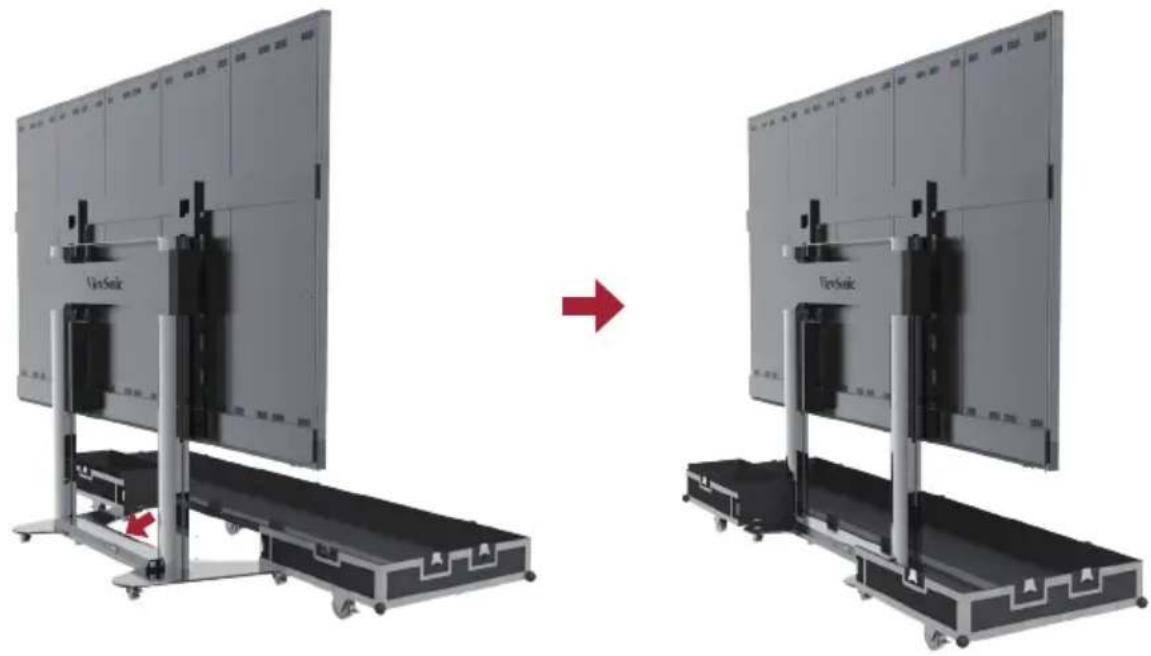

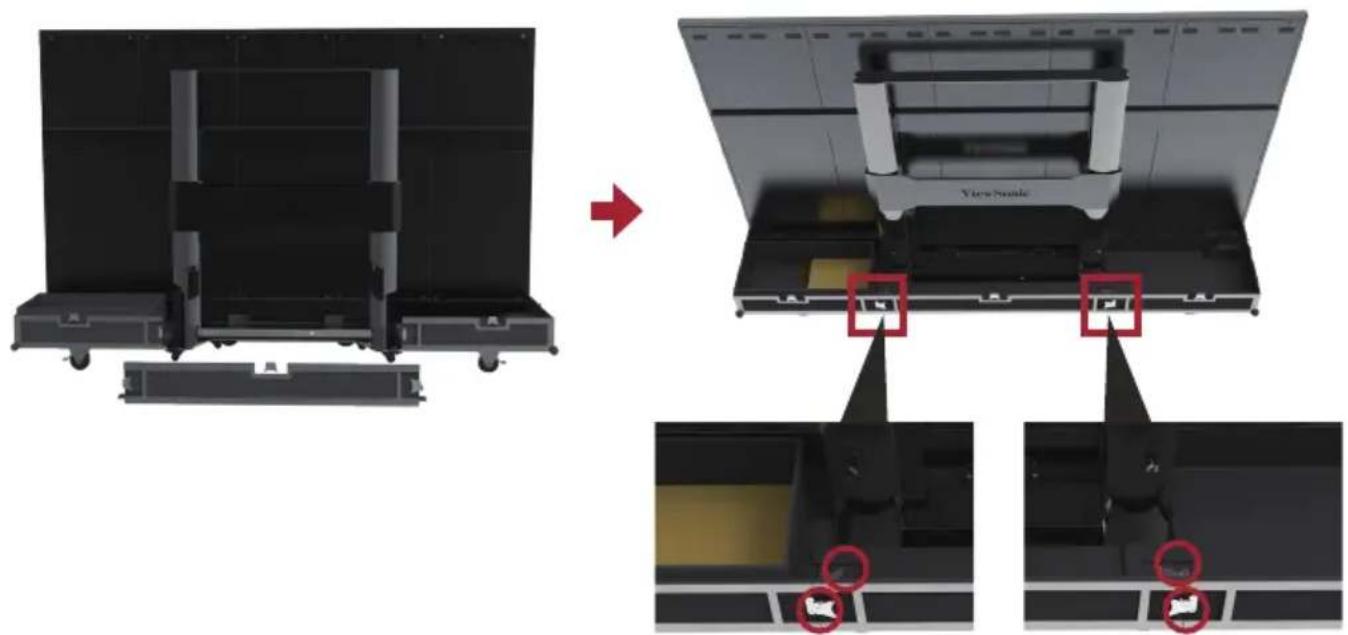

1. 确保LED显示屏处于关机状态，附件备件盒放回航空箱底板对应空格内，将航空箱底板贴近地面从屏正面活动板的位置卡入屏体底座，如下图所示。

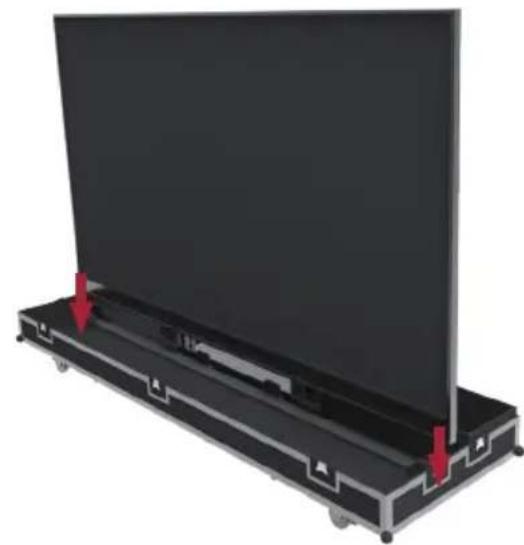

1. 在上电的情况下通过按底座控制盒面板“1键”或持续按住“下键”将屏体降低到最低位置，直到底板卡槽内，如下图所示：

1. 再将活动板从后面插入，如下图所示，逆时针拧紧4个与底板相连的锁扣，确保卡扣咬合到位。

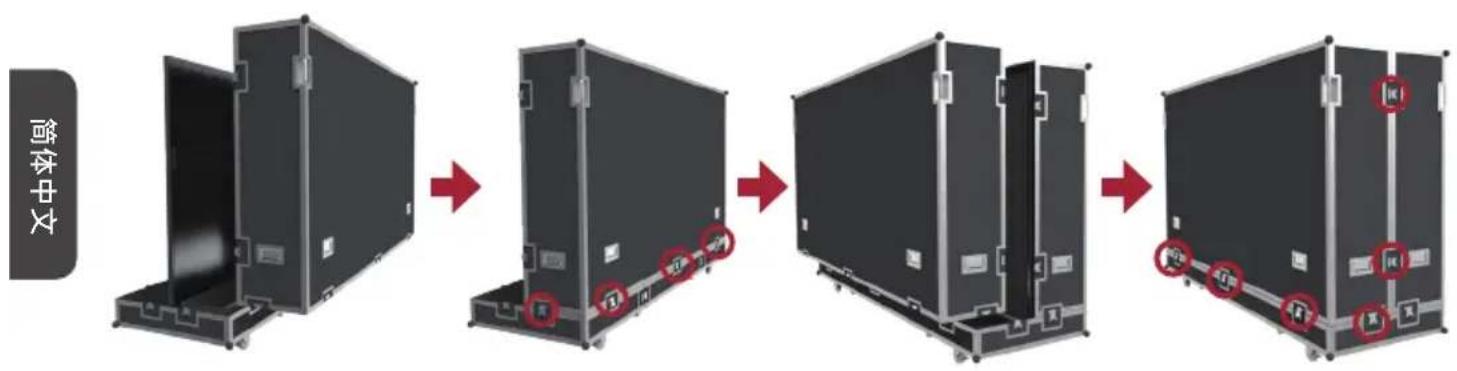

1. 将航空箱后盖两人水平抬起，让后盖与底板的锁扣位置对齐，逆时针旋转与底板相连的 5 个锁扣，再将航空箱前盖抬到底板上，锁扣位置对齐，逆时针旋转前盖与底板、后盖相连的 9 个锁扣，确保锁扣咬合到位，航空箱连接之前没有明显缝隙。

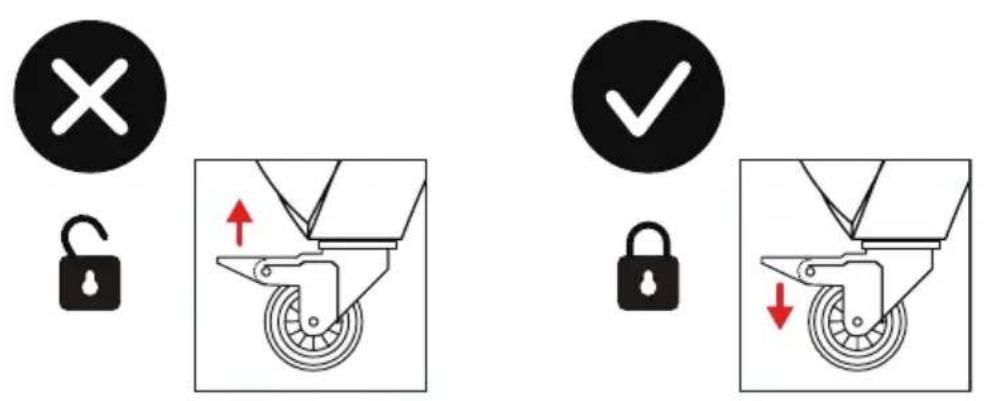

1. 封闭航空箱后，至少两人操作将航空箱推到仓库或货车所在位置，确定摆放位置后，将航空箱底部 6 个滚轮的刹车锁都往下踩，保证刹车状态，确保运输和长期摆放时的稳定。

注意：航空箱在摆放注意地面平稳，需将底部6个滚轮的刹车锁紧！
注意：有关本体操作详细说明请参阅说明书，可通过访问下方网络链接获得：https://www.viewsonic.com/us/ld108-121.html#downloadshttps://www.viewsonic.com/us/ld135-151.html#downloads

规格

项目 类别 规格
型号		LD108-122
液晶屏 类型	直视型液晶显示器
	尺寸	108"
	显示区	94.49"(H) x 53.15"(V) 2400 mm (H) x 1350 mm(V)
	像素点距	1.25 mm
	分辨率 FHD, 19	20 x 1080
	刷新率	up to 4,440Hz
	对比度 6000:1 (典型值)
	亮度 100-500 cd/m2 (8个调节等级)
	LED使用寿命 100,000小时
输入信号 2xHDMI (1920 x 1080 @ 60Hz · HDCP 1.4) 1 x LAN (RJ45) 1 x USB Type A (3.0) 2 x USB Type A (2.0)
输出信号		1 x HDMI (1080p @ 60Hz) 1 x 音频输出(3.5 mm) 1 x USB Type B (用于调试) 3 x USB Type A (电源) [5V/1A x 1; 5V/0.5A x 2]
扬声器输出 5W x 2立体声
RS-232		RS-232串行控制
电源 电压		100-120V/30A ~ 50/60Hz 220-240V/15A ~ 50Hz (各国不同)
工作条件	温度	32°F到104°F (0°C到40°C)
	湿度 20%~80%	无凝结
	海拔高度	≤6,562 ft (2,000 m)
存放条件	温度	-4°F到140°F (-20°C到60°C)
	湿度 10%~90%	无凝结
	海拔高度	≤6,562 ft (2,000 m)
外形尺寸 (W x H x D)		2,421 x 1,603-2,193 x 930 mm (95.3" x 63.1-86.3" x 36.6")
重量 物理		180 kg (397 lb)
功耗	打开	1,330W (标称值)1,900W (最大值)
	睡眠	<0.5W
	关闭	<0W

NOTE：产品规格如有变更，恕不另行通知。

规格

项目 类别 规格
型号		LD135-152
液晶屏 类型	直视型液晶显示器
	尺寸	135"
	显示区	118.11"(H) x 66.44"(V)3,000 mm(H) x 1,687.5 mm(V)
	像素点距	1.56 mm
	分辨率 FHD, 1920	x 1080
	刷新率	up to 4,440Hz
	对比度 6000:1 (典型值)
	亮度 100-600 cd/m2	2 (8个调节等级)
	LED使用寿命 100,00小时
输入信号 2 x HDMI (1920 x 1080 @ 60Hz, HDCP 1.4)
输出信号		1 x HDMI (1080p @ 60Hz)1 x音频输出(3.5 mm)1 x USB Type B (用于调试)3 x USB Type A (电源)[5V/1A x 1; 5V/0.5A x 2]
扬声器输出 5W x 2立体声
RS-232		RS-232串行控制
电源 电压		100-120V/30A ~ 50/60Hz220-240V/15A ~ 50Hz(各国不同)
工作条件	温度	32°F到104°F (0°C到40°C)
	湿度 20%~80%,无凝结
	海拔高度	≤6,562 ft (2,000 m)
存放条件	温度	-4°F到140°F (-20°C到60°C)
	湿度 10%~90%,无凝结
	海拔高度	≤6,562 ft (2,000 m)
外形尺寸(W x H x D)		3,020 x 1,941-2,531 x 930 mm(118.9" x 76.4" x 99.6")
重量 物理		240 kg (529 lb)
功耗	打开	2,030W (标称值)2,900W (最大值)
	睡眠	<0.5W
	关闭	<0W

NOTE：产品规格如有变更，恕不另行通知。
