Caractéristique	Détails
Type de moniteur	Moniteur LED
Taille de l'écran	135 pouces
Résolution	1920 x 1080 pixels (Full HD)
Luminosité	350 cd/m²
Contraste	3000:1
Temps de réponse	8 ms
Angles de vision	178° horizontal et vertical
Connectivité	HDMI, VGA, USB
Utilisation recommandée	Affichage public, présentations, signalétique numérique
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, vérification des connexions
Sécurité	Éviter l'exposition à l'humidité, utiliser des prises électriques conformes
Poids	Poids total à vérifier dans le manuel
Dimensions	Dimensions à vérifier dans le manuel

FOIRE AUX QUESTIONS - LD135-152 VIEWSONIC

Comment connecter le moniteur VIEWSONIC LD135-152 à mon ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le moniteur à votre ordinateur. Assurez-vous que le moniteur est allumé et que l'entrée correcte est sélectionnée dans le menu de l'écran.

Quelle est la résolution maximale du moniteur VIEWSONIC LD135-152 ?

Le moniteur VIEWSONIC LD135-152 a une résolution maximale de 1920 x 1080 pixels.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Accédez au menu OSD (On-Screen Display) en appuyant sur le bouton Menu de votre moniteur, puis utilisez les flèches pour naviguer vers les réglages de luminosité et de contraste.

Mon moniteur n'affiche rien, que dois-je faire ?

Vérifiez que le moniteur est bien branché à une source d'alimentation et que le câble vidéo est correctement connecté. Essayez également de changer de port d'entrée ou de câble.

Comment réinitialiser les paramètres par défaut du moniteur ?

Accédez au menu OSD, sélectionnez 'Paramètres' puis choisissez l'option 'Réinitialiser' pour restaurer les paramètres d'usine.

Le moniteur affiche des couleurs incorrectes, que faire ?

Vérifiez les câbles de connexion pour vous assurer qu'ils sont correctement branchés. Vous pouvez également essayer d'ajuster les paramètres de couleur dans le menu OSD.

Y a-t-il des pilotes à installer pour le moniteur VIEWSONIC LD135-152 ?

En général, le moniteur fonctionne sans pilotes supplémentaires sur les systèmes d'exploitation modernes. Toutefois, pour des fonctionnalités avancées, consultez le site Web de VIEWSONIC pour les derniers pilotes.

Comment monter le moniteur sur un support VESA ?

Le moniteur VIEWSONIC LD135-152 est compatible avec le montage VESA 100 x 100 mm. Retirez le support du moniteur et vissez le moniteur sur le support VESA à l'aide des vis appropriées.

Que faire si le moniteur ne se met pas sous tension ?

Vérifiez si le câble d'alimentation est correctement branché à la prise murale et au moniteur. Testez une autre prise ou un autre câble d'alimentation si nécessaire.

MODE D'EMPLOI LD135-152 VIEWSONIC

LD108-122 & LD135-152

Guide de démarrage rapide

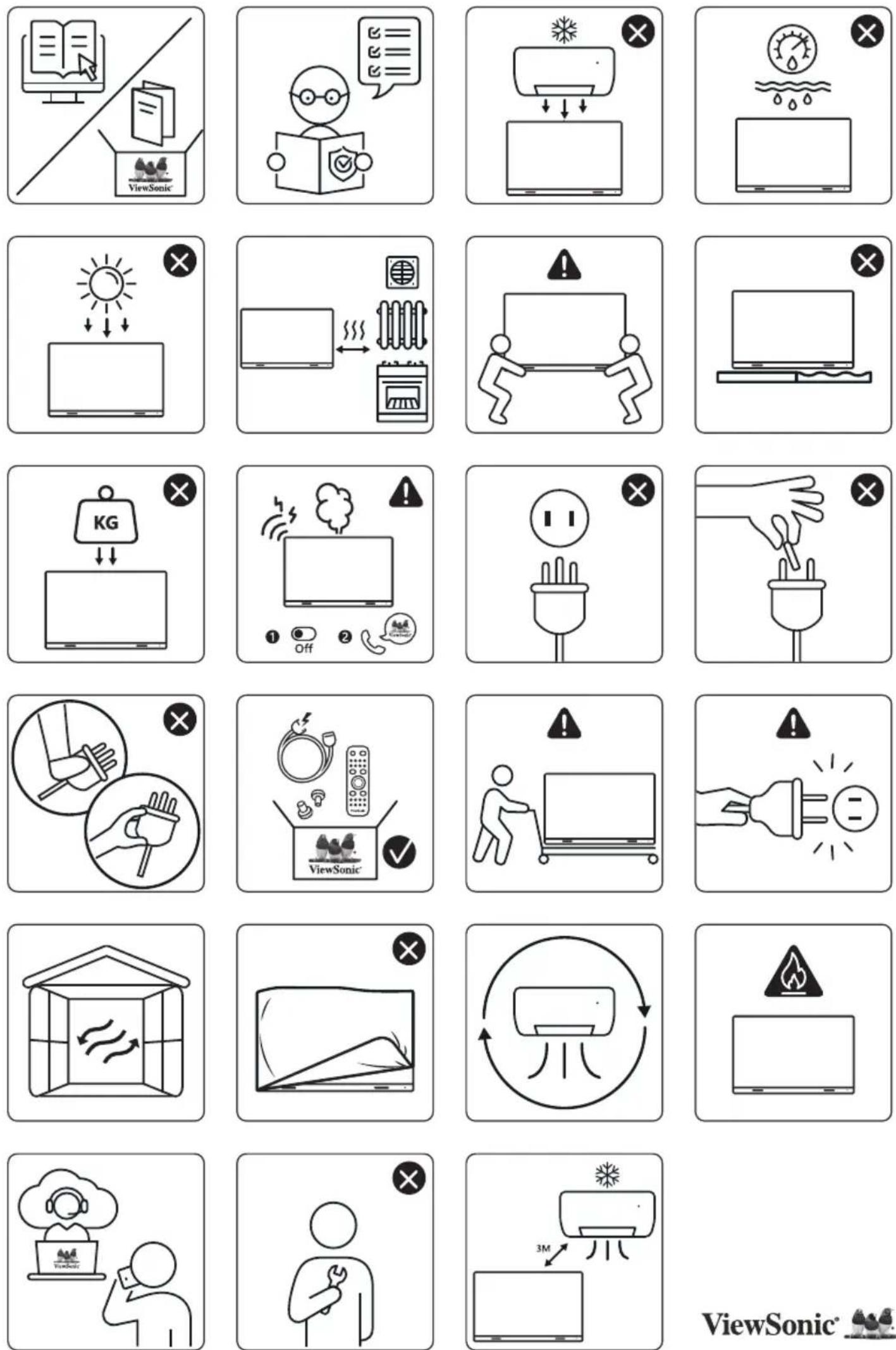

Déclaration de conformité FCC

Cet apparéil est conforme à l'article 15 des Règlements FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet apparéil ne doit pas causeur d'interférence nuisible et (2) cet apparéil doit accepter toutes les interférences reçues, y compris les interférences pouvant causeur un fonctionnement non souhaité.

Conformité à Industry Canada ICES-003 : CAN ICES-003(B) / NMB-003(B)

Conformité à la CE pour les pays européens

Cet apparéil est conforme à la directive CEM 2014/30/UE et à la directive basse tension 2014/35/UE ainsi qu'à la directive sur les équipements radio 2014/53/UE. La déclaration de conformité complète peut être consultée sur le site web suivant :

Déclaration de conformité RoHS2

Ce produit a ete concu et fabriqué en conformite avec la Directive 2011/65/UE du Parlement et du Conseil Européens sur la restriction d'utilisation de certaines substances dangereuses dans les équipements electriques et electroniques (Directive RoHS2), et est reputé conforme aux valeurs de concentration maximales publiées par le Comité européen d'adaptation technique (CET).

Contenu de la boîte

Élément Quantité Remarque
Affichage LED avec chariot motorisé		1
Guide de démarrage rapide		1
Télécommande		1
Cordon d'alimentation
Modules LED		2 modules	Le nombre de modules LED de rechange varie selon les pays.
Outil d'aspiration sous vide		1
Câble USB-A vers USB-B (5 m)		1

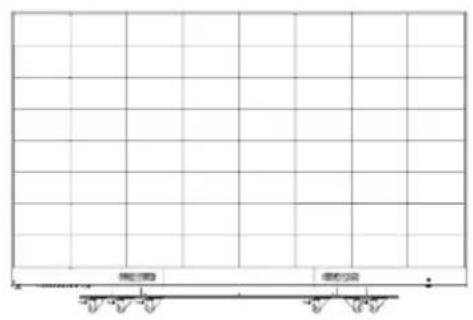

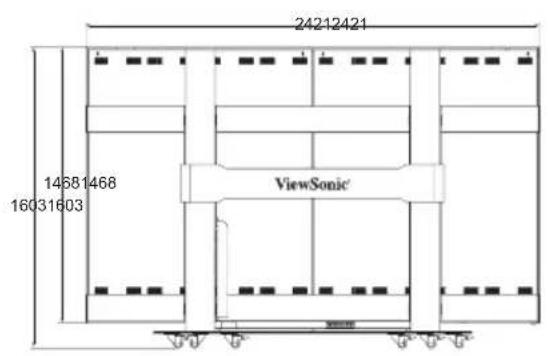

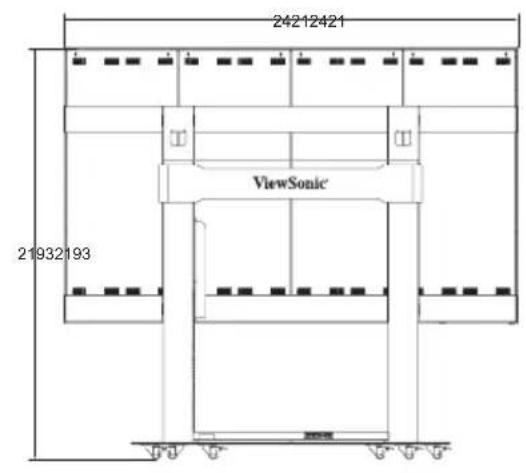

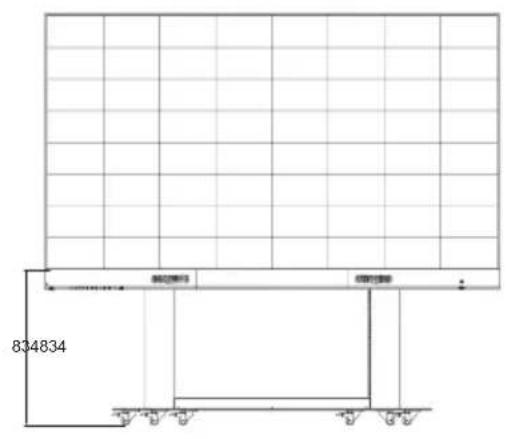

Dimensions physiques du LD108-122

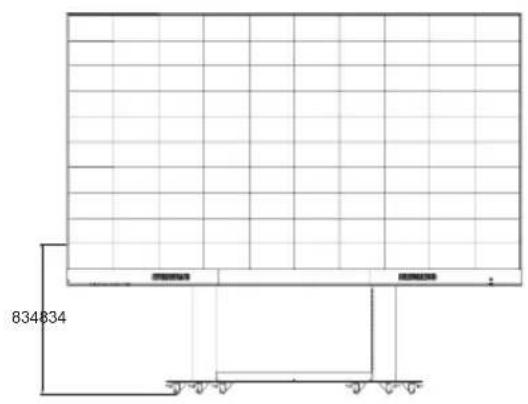

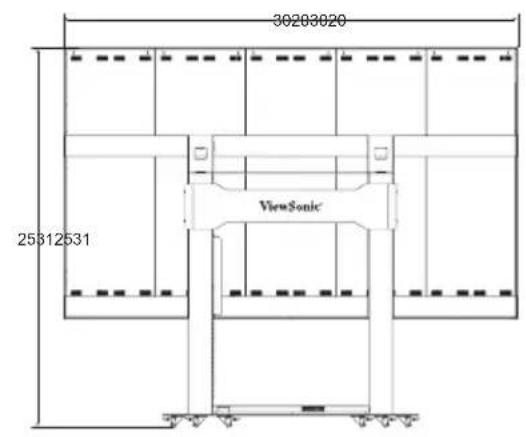

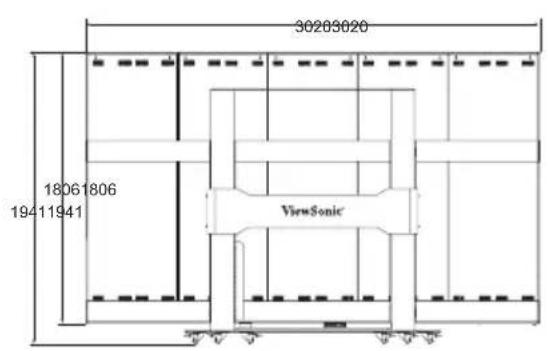

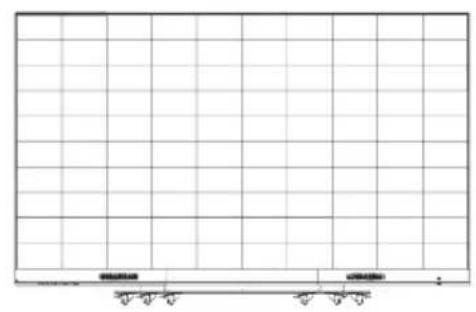

Dimensions physiques du LD135-152

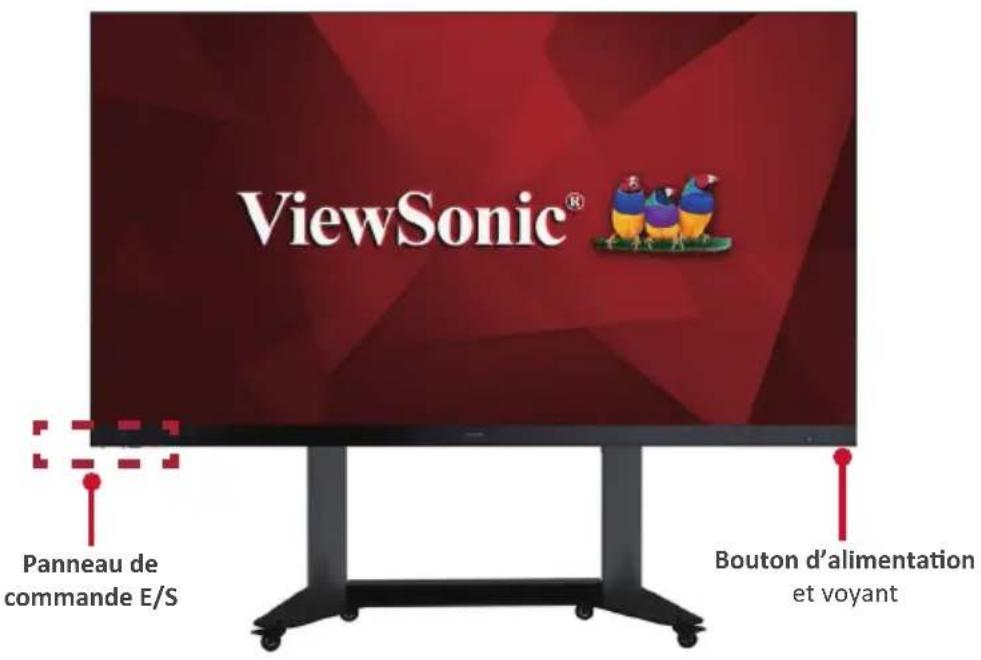

Présentation du produit

Panneau frontal

Panneau arrête

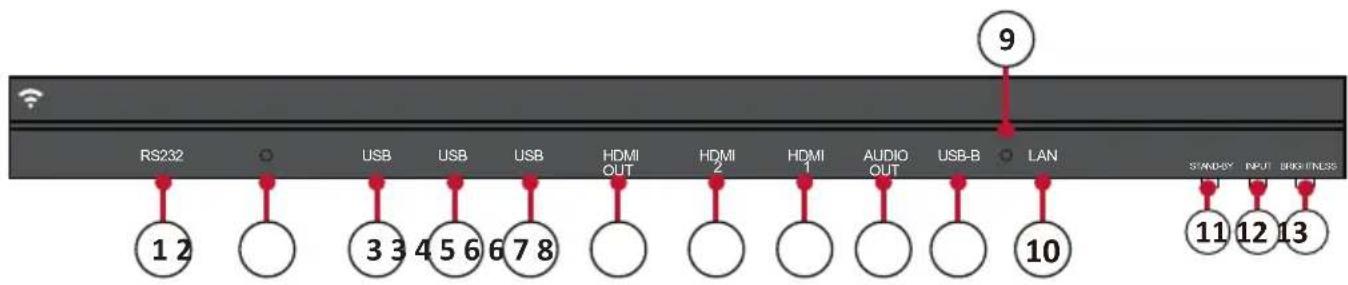

Panneau de commande E/S

Numéro élément Port		Description
1	RS-232		Port de contrôle série.
2	Capteur de lumière ambiente		DéTECTe la luminosité ambiente et ajusté automatiquement les niveaux de luminosité.
3	USB	USB 2.0	Lecteur USB (5 V/0,5 A)
4	USB	USB 3.0	Lecteur USB (5 V/1 A)
5	Sortie HDMI		Étend le contenu sur un autre dispositif d'affichage.
6	Entrée HDMI		Entrée haute définition ; connectez à un PC avec une sortie HDMI, un décodeur ou un autre péripérique videoto.
7	Sortie audio		Sortie audio vers un haut-parleur externe.
8	USB-B		Port de maintenance pour connexion à un PC externe.
9	Récepteur IR		Récepteur de la télécommande.
10	LAN		Interface de connexion Internet standard RJ45 (10M/100M/1000M).
11	Veille		Appuyez pour passer en mode Veille.
12	Entrée		Appuyez pour parcourir les sources d'entrée disponibles.
13	Luminosite		Appuyez pour parcourir les niveaux de luminosite.

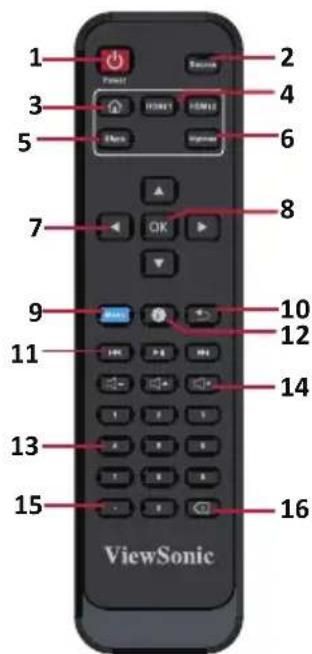

Télécommande

Numéro	Élément	Description
1 Marché	A#t et
2 Sélection	Source source d'entrée
3 Retour à l'ecan d'accueil
4 Change à l'HCM 1 r HCM 2 ntrée HDMI 1/2
5 Passer à un noir vide
6 Ajuste le r éveau de luminosité
7	▲/▼/▲/▲	Boutons directionnels
8 Confirm	OK sélection
9 Ouvre le menu Régliages
10 Retour	Écédent
11	I I I I	Fait avancer et reculer le contenu; Joue ou pause le contenu
12 Ouvre	la page Informations
13 Boutons de saisie numérique
14	- - - - -	Augmente/diminue le niveau de volume; Muet/Son
15 Clé de saisie pour un point
16 Touché d'pression pour la saisie de texte

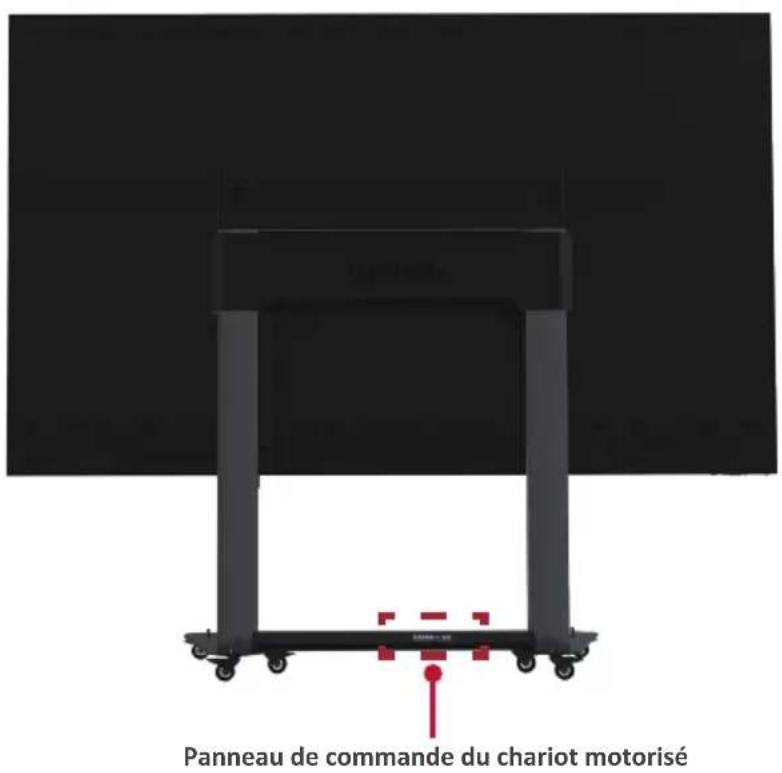

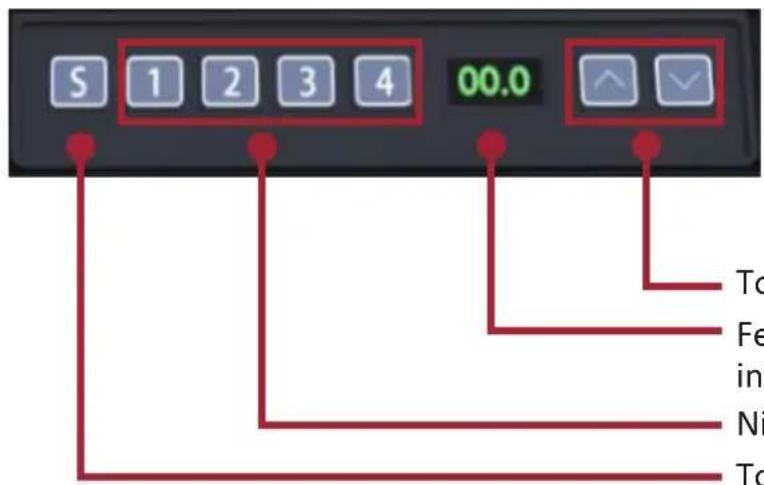

Panneau de commande du chariot motorisé

Touché de levage manuel de la hauteur
Fenêtre d'affichage de l'etat/des informations
Niveau de levage de hauteur prédéfinie
Touché de fonction de hauteur prédéfinie

1. Instructions relatives à la hauteur de levage prédéfinie

• Hauteur de levage initiale prédéfinie : 4 groupes de données prédéfinies, c'est-à-dire 1/2/3/4 correspondant respectivement à 0% / 50% / 75% / 100% de la hauteur.
• Effacement des données de hauteur prédéfinie : données conservées pendant plus de 10 ans. Lorsque des nouveaux paramètres sont définis, les anciens paramètres sont automatiquement effacés.
• Comment prédéfinir la hauteur : à n'importe qu'elle hauteur (non disponible dans les états de réinitialisation et d'erreur), les paramètres de la hauteur actuelle peuvent être prédéfines avec les touches 1-4.

Par exemple: Régler 30 sur la touche 2:

Appuyez sur la touche "S" pour afficher "SET" (RÉGLER).

Avant que "SET" (RÉGLER) ne disparaisse, appuyez sur "2" dans les 2 secondes.

Lorsque "S-2" est affché, le réglage est terminé et l'affichage revient au précédent.

2. Comment utiliser la hauteur prédéfinie

À n'importe qu'elle hauteur (non disponible dans les états de réinitialisation et d'erreur), les touches 1-4 peuvent être utilisées pour obtenir rapidement la hauteur prédéfinie. Si la hauteur actuelle est déjà à cette hauteur prédéfinie, rien ne se passera.

3. Comment modifier la hauteur

• Utilisez la touche "Haut" pour relever l'écran. Le dispositif de levage s'arrête automatiquement lorsque la hauteur limite est atteinte. Veuillez notes que la touche "Haut" est une touche "cliquer pour activer", c'est-à-dire que même si vous arrêtez d'appuyer sur la touche, le dispositif de levage ne s'arrête pas immédiatement. Il se ralentira pendant une courte distance puis s'arrête.
• Utilisez la touche "Bas" pour abaisser l'écran. Le dispositif de levage s'arrête automatiquement lorsque la hauteur limite est atteinte. Veuillez notes que la touche "Bas" est une touche "cliquer pour activer", c'est-à-dire que même si vous arrêtez d'appuyer sur la touche, le dispositif de levage ne s'arrête pas immédiatement. Il se ralentira pendant une courte distance puis s'arrête.

4. Réinitialisation du système

Rappel de réinitialisation : lorsque la fenêtre d'informations affiche "RST" (RTS) ou d'autres codes d'erreur, et que le pilier ne peut plus être relevé jusqu'à la hauteur maximale, il faut effectuer une réinitialisation manuelle de l'ensemble du système :

Comment réinitialiser :

1. Lorsque la fenêtre d'information affiche "RST" (RST), maintenez la touche "Bas" enforcée, et le pilier commencerà à s'abaisser. Une fois que "RST" (RST) n'est plus affché dans la fenêtre, la hauteur affichée est à la valeur minimale.

1. Lorsque la hauteur affichée dans la fenêtre d'informations est à la valeur minimale, maintenez la touche "Bas" enforcée pendant au moins 5 secondes.

Remarque : Pendant les opérations de réinitialisation et de levage, veuilles faire attention à toute personne ou tout objet qui pourrait se trouver à proximé ou sous l'écran pour éviter tout dommage ou blessure.

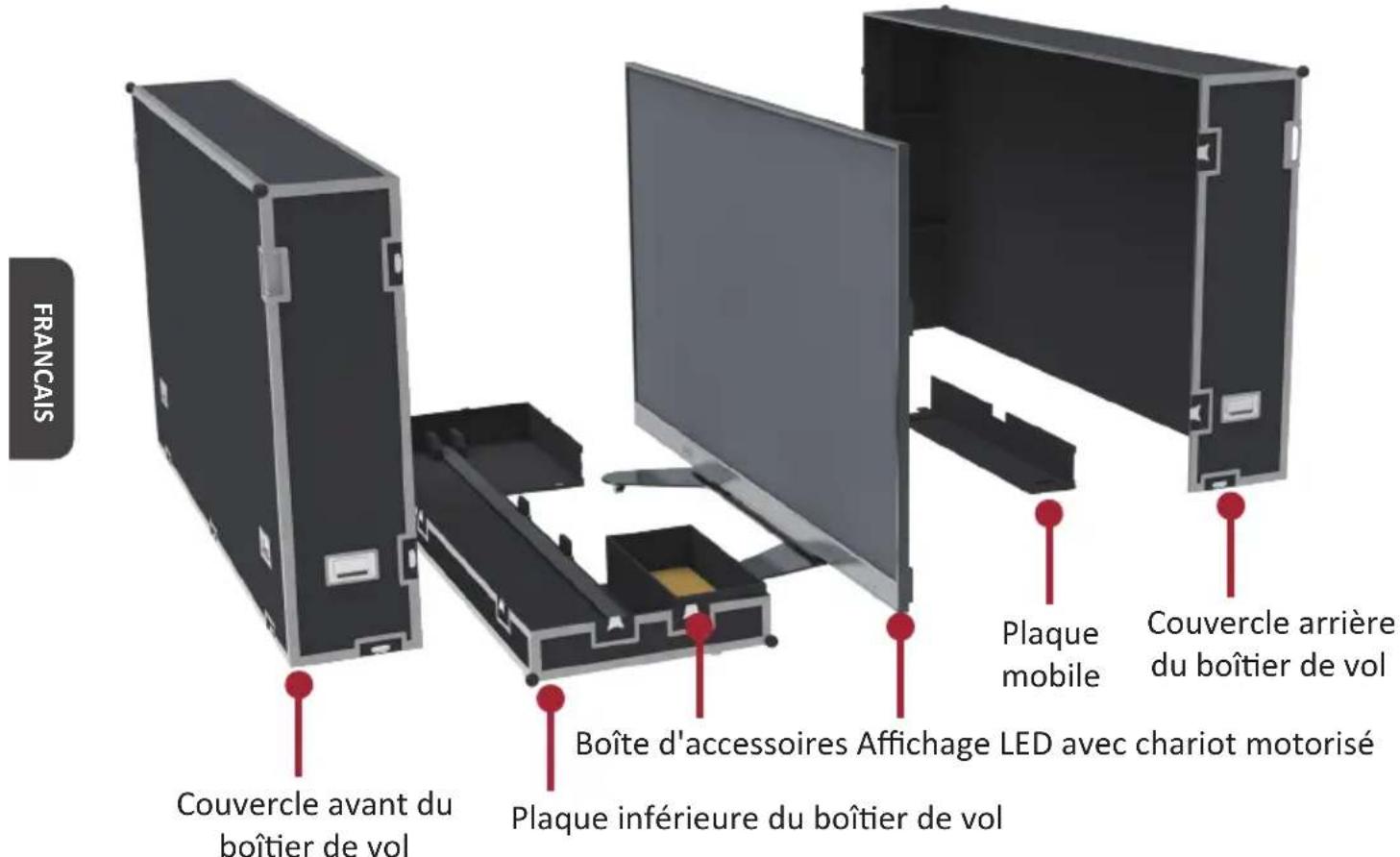

Diagramme schématique des composants

I. Manipulation et déplacement du boîtier de vol

Remarque : Lors du déplacement, de la manipulation, de l'installation et du transport du boîtier de vol, il faut toujours garder la position spécifique en haut, et jamais returner, pour d'éviter les chocs et les dommages à la structure de l'équipement et aux composants de l'écran.

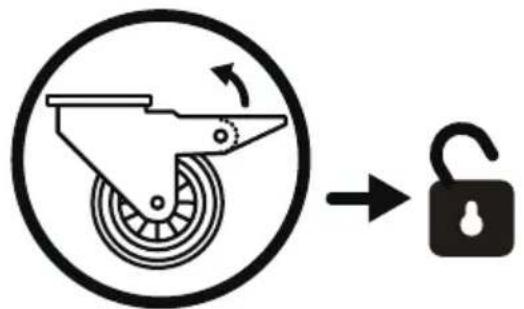

1. Avant de déplacer un boîtier de vol, tirez les verrous de freinage vers le haut des six rouleaux situés en bas, garantissant le déblocage des freins.

1. Assurez-vous que le groupe est de niveau, avec une différence de hauteur inférieure à 1,5 cm, et que le sol peut supporter comfortsment plus que le poids entier de l'équipement.
2. Pendant le déplacement, au moins deux femmes sont nécessaires.

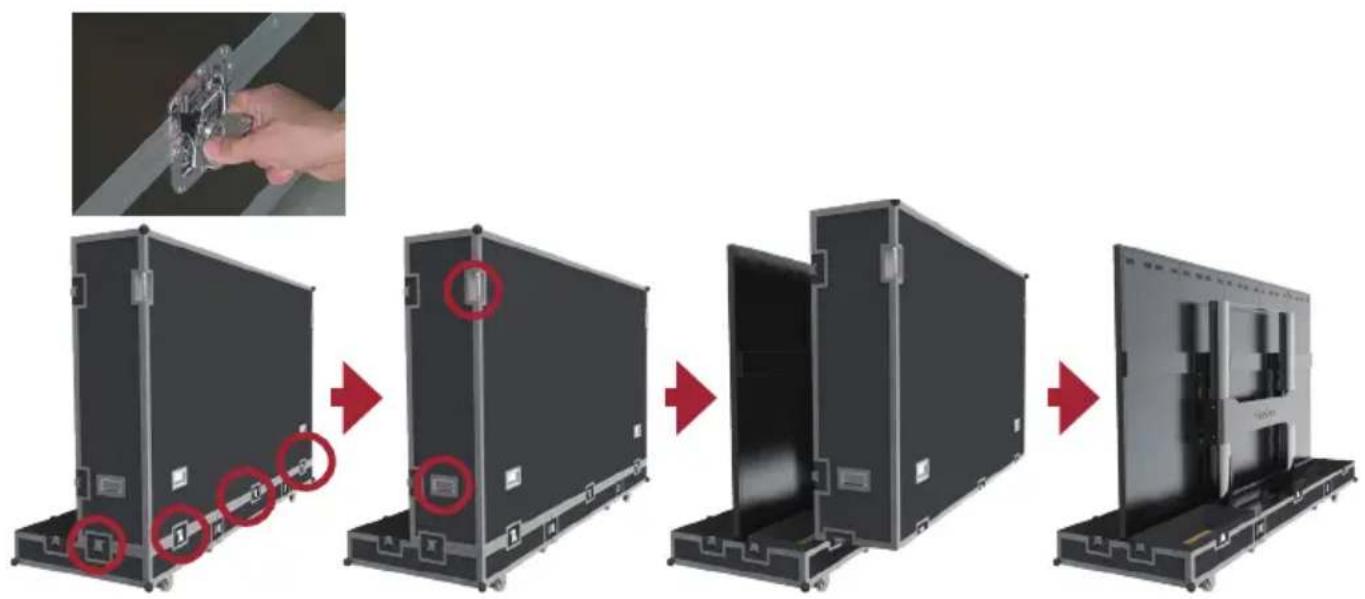

II. Opération de déballage

1. Une fois que le boîtier de vol a été déplaced à l'endroit désire, ouvrez le boîtier de vol dans l'ordre suivant : couvercle avant, couvercle arrêté, plaque mobile et plaque inférieure l'un après l'autre. Pour différencier le couvercle avant et le couvercle arrêté, reportez-vous au schéma suivant.

(Couvercle avant) (Couvercle arrêté)

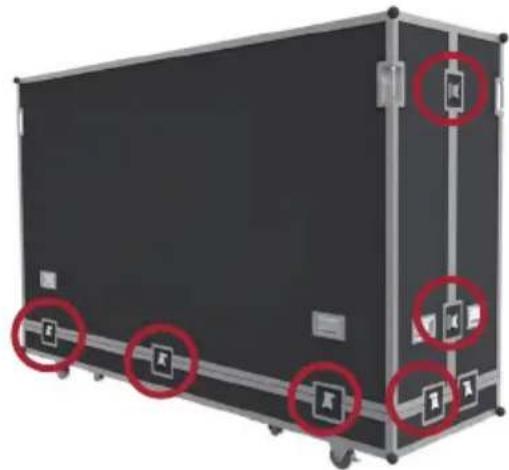

1. Comme indiqué ci-dessous, tirez sur la poignée des verrous, et tournez la poignée dans le sens inverse des aiguilles d'une montre pour déverrouiller les 9 verrous qui attachent le couvercle avant à la plaque inférieure et au couvercle arrière; assurez-vous que chacun des verrous est déverrouillé.

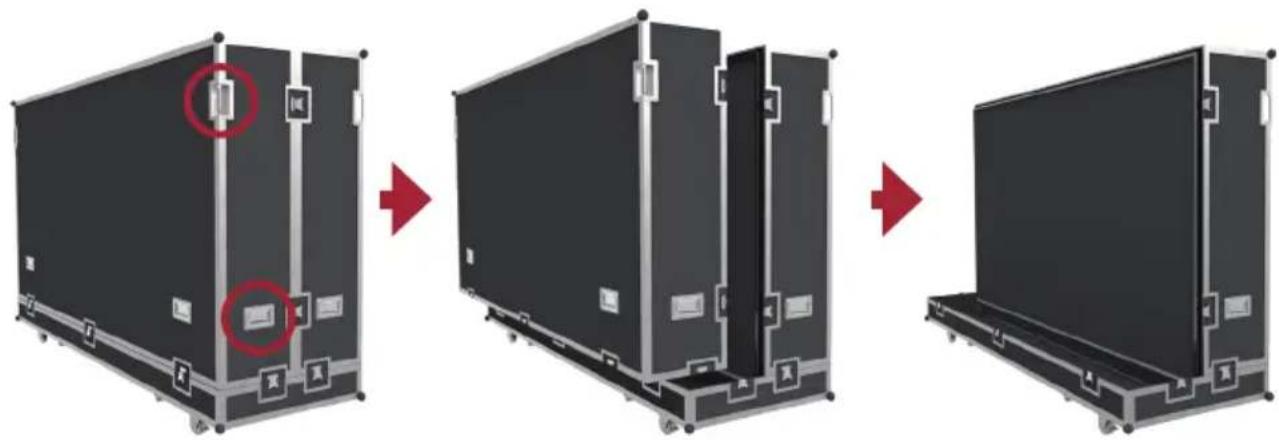

1. Deux personnes devront saisir les poignées, indiqué avec les cercles rouges ci-dessous, et tirer. Lors du soulevvement, gardez le couvercle avant à niveau lorsqu'il est déplace vers un autre endroit.

1. Comme indiqué ci-dessous, tirez sur la poignée des verrous, et tournez la poignée dans le sens inverse des aiguilles d'une montre pour déverrouiller les 5 verrous qui attachent le couvercle arrêté à la plaque inférieure; assurez-vous que chacun des verrous est déverrouillé. Deux personnes devront saisir les poignées, indiqué avec les cercles rouges ci-dessous, et tirer. Lors du soulevvement, soulevez le couvercle arrêté pour le placer à un autre endroit, en veillant à ce qu'il reste à niveau.

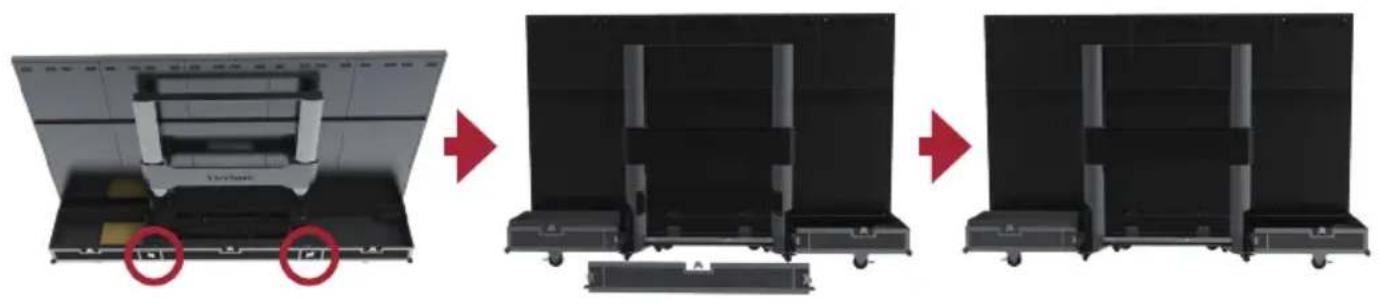

1. Comme indiqué par les cercles rouges ci-dessous, ouvre les 4 verrous de la plaque mobile au fond du boîtier de vol, et soulevez la plaque mobile en tenant la tenant par le fond. Tirez la plaque mobile vers l'arrête pour la séparer.

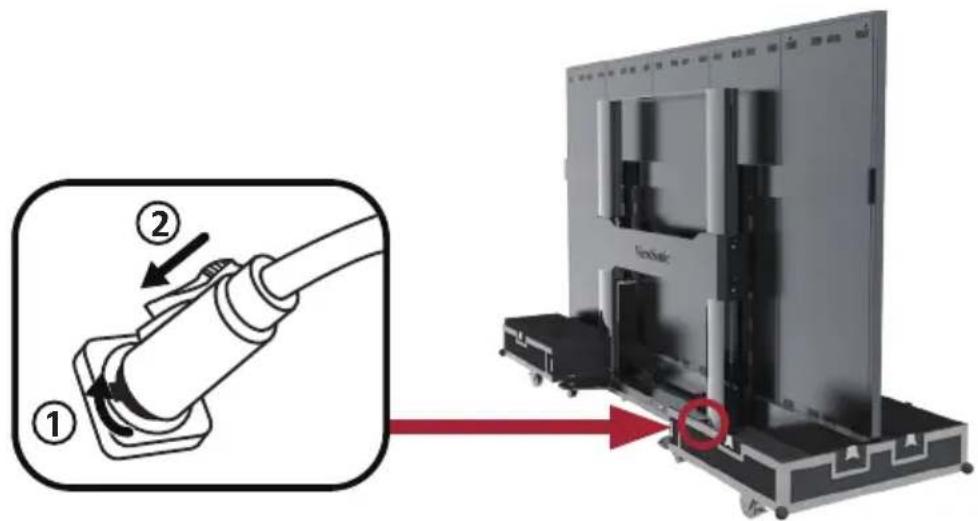

1. Sortez le cordon d'alimentation du boîtier d'accessoires. Insérez la fiche de vol dans la prise femelle située à droite du boîtier de commande de base de l'écran et tournez la fiche par 90^ dans le sens des aiguilles d'une montre ( comme indiqué ci-dessous). Assurez-vous que la fiche est bien branchée ( un clic devrait être entendu). Insérez la fiche de l'autre extrémité dans une prise de courant. Assurez-vous que la prise de courant est conforme aux specifications et aux normes de d'écran LED ( prise de 30A pour la zone 110V, et prise de 16A pour la zone 220V).

1. Une fois que le cordon d'alimentation est correctement branché, le voyant vert et les chiffres de la plaque de levage de contrôle de la base de l'écran s'allument. Les touches sont utilisées pour contrôler les opérations de levage de l'écran.

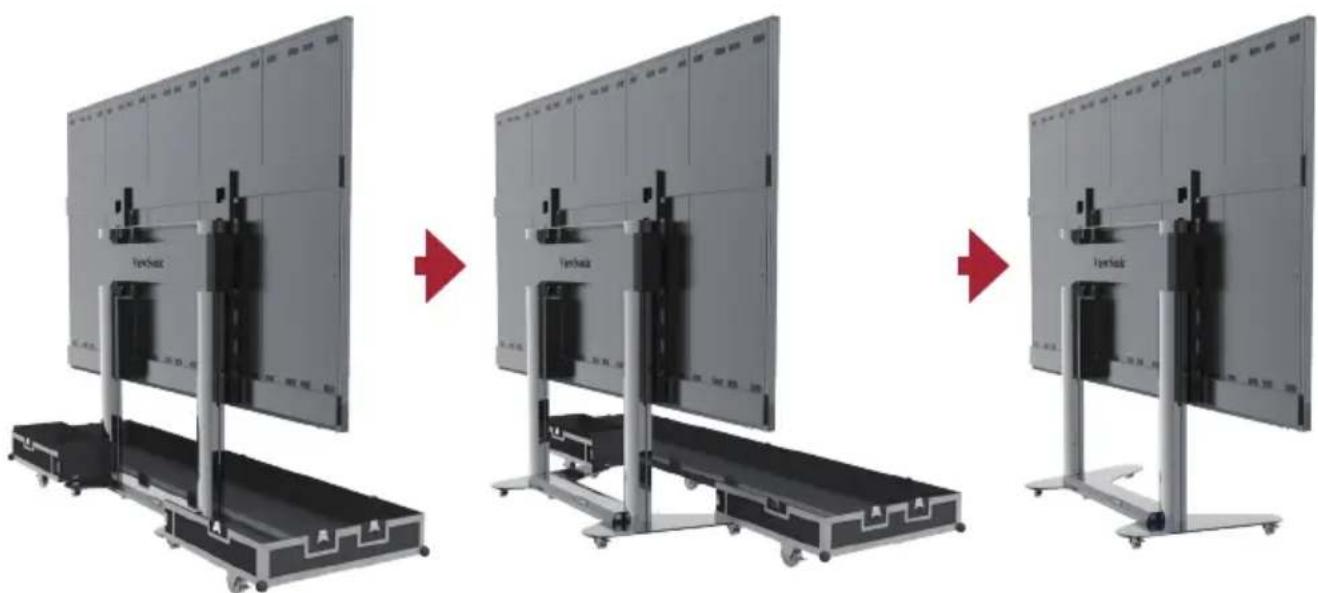

1. Une fois que l'écran a été relevé à une certaine hauteur, retirez la plaque de fond du boîtier de vol par l'avant.

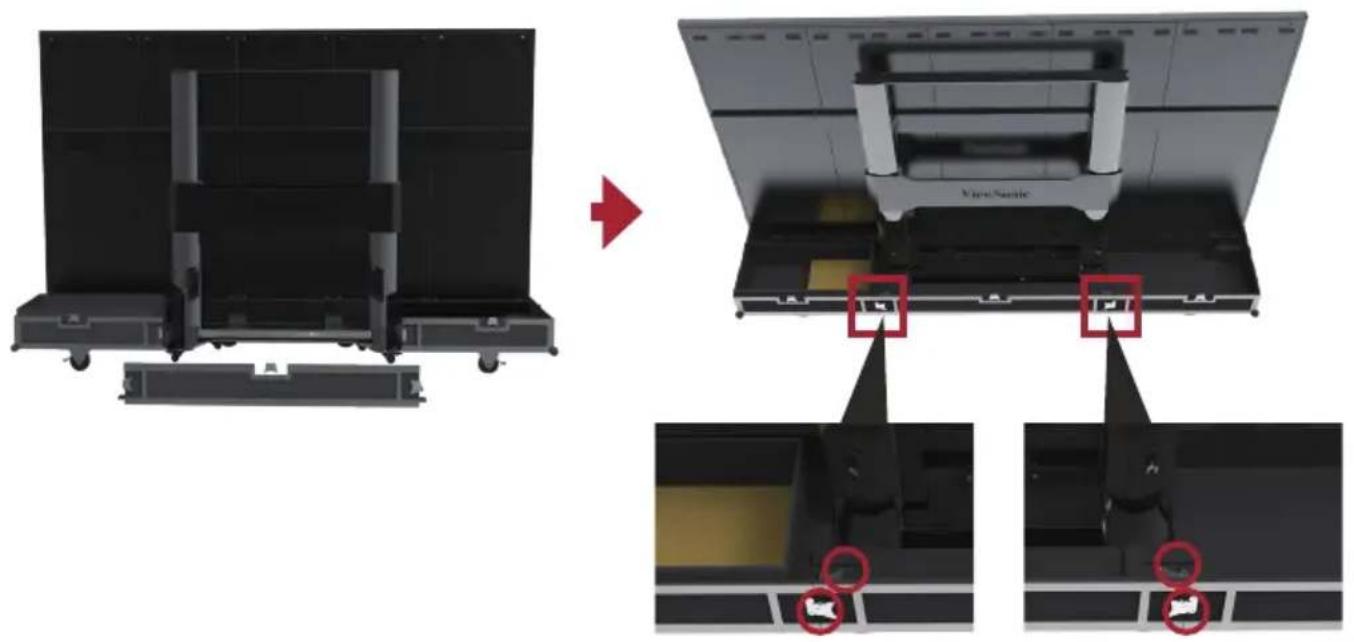

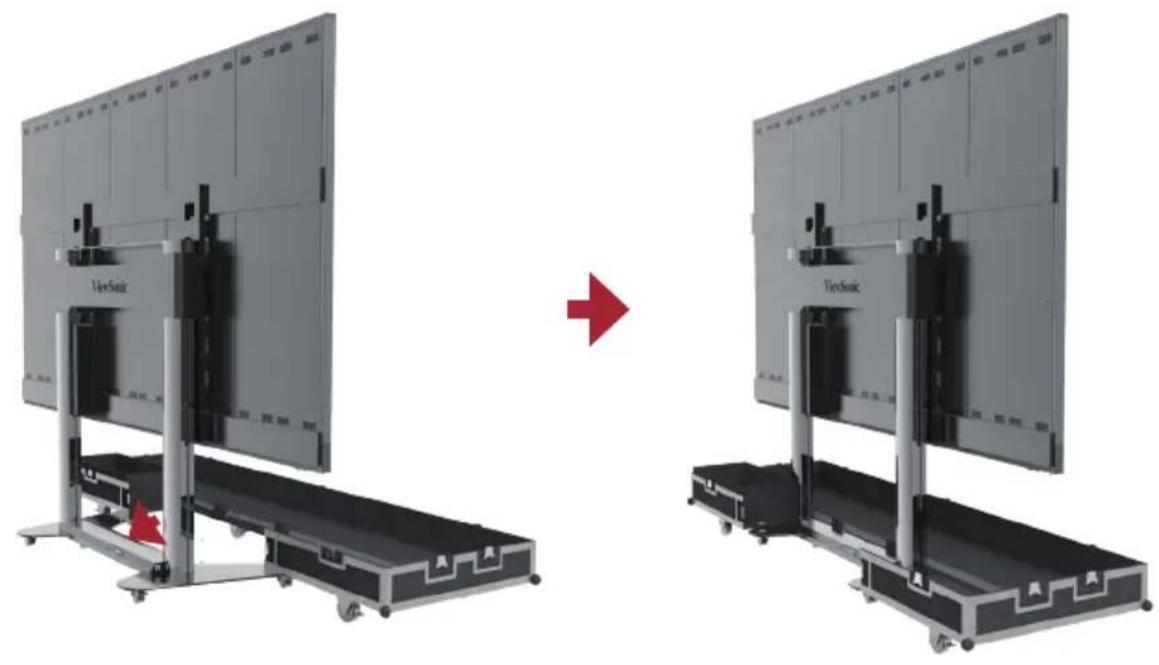

III. Opération d'emballage et manipulation

1. Assurez-vous que l'écran LED est étant et que la boîte d'accessoires est placée dans la grille correspondant de la plaque inférieure du boîtier de vol. La plaque inférieure du boîtier de vol, qui doit être proche du sol, s'attache sur la base de l'écran à partir de la position avant, comme indiqué ci-dessous.

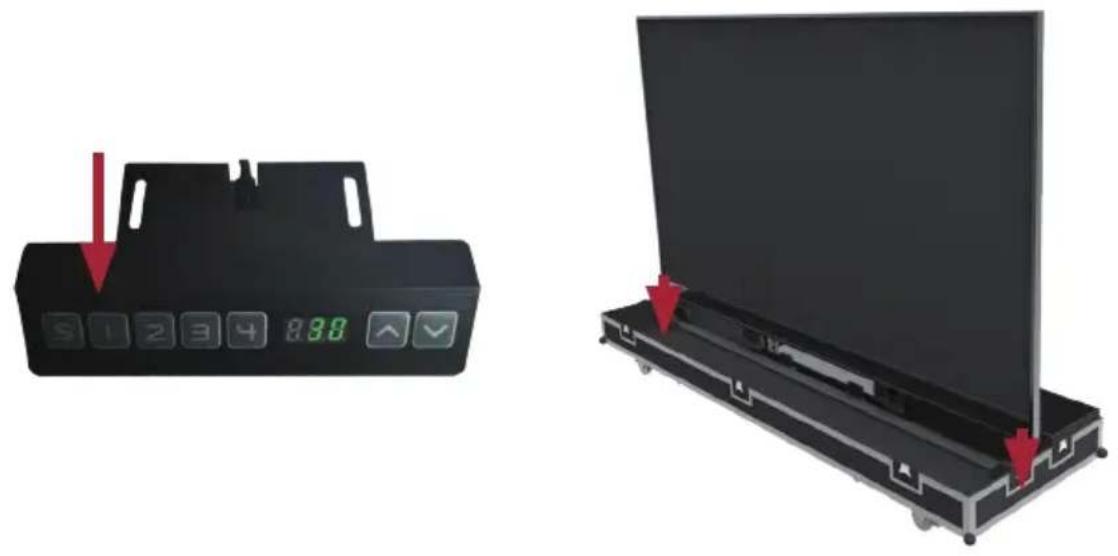

1. Allumez l'écran et appuyez sur la touche 1 du boîtier de commande de la base, ou maintenez la touche "Bas" enforcée pour abaiser l'écran jusqu'à la position la plusasse jusqu'à ce qu'il soit à l'intérieur de la fente du chariot, comme indiqué cidesssous :

1. Insérez la plaque mobile par l'arrière, comme indiqué ci-dessous, et serrez les 4 verrous qui se connectent à la plaque du bas. Assurez-vous que les clips sont bien enclenchés.

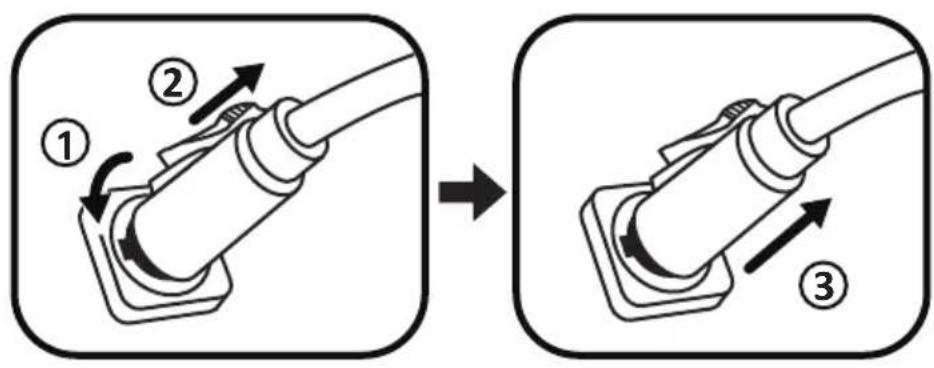

1. Assurez-vous que l'écran est étéint, puis débranchez le cordon d'alimentation de la prise de courant. Ensuite, débranchez la fiche de vol en la tournant par 90^ dans lesens inverse des aiguilles d'une montre. Finally, placez le cordon d'alimentation dans la boîte secondaire sur la plaque inférieure.

1. Deux personnes seront nécessaires pourSoulever le couvercle arriere du boitier de vol, en alignant le couvercle arriere avec la position des verrous de la plaque inférieure. Une fois aligné, tournez les 5 verrous dans le sens des aiguilles d'une montre pour securiser la connexion avec la plaque inférieure. Ensuite, soulevez le couvercle avant du boitier de vol sur la plaque inférieure, en alignant le couvercle avant avec la position des verrous. Une fois aligné, tournez les 9 verrous dans le sens des aiguilles d'une montre pour securiser la connexion entre le couvercle avant, la plaque inférieure et le couvercle arriere. Assurez-vous que les verrous sont bien enclenchées et qu'il n'y a pas d'espaces visibles.

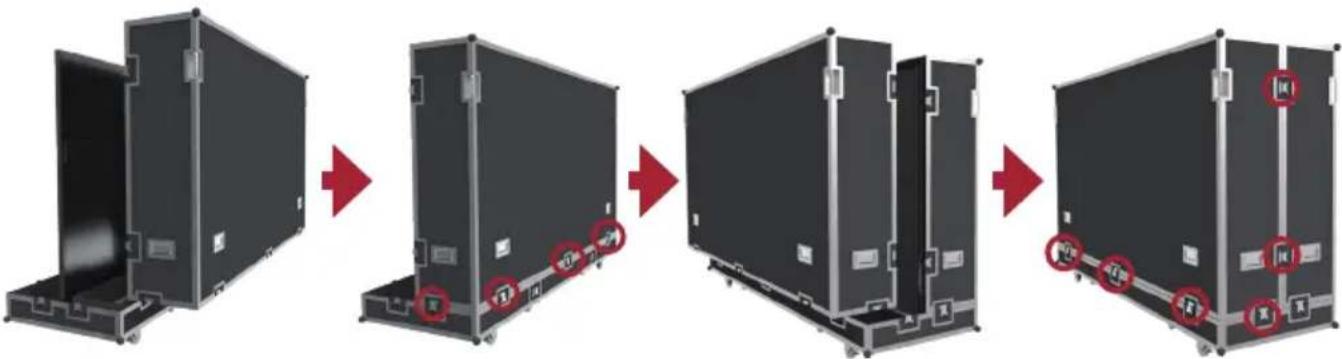

1. Une fois le boîtier de vol fermé, au moins deux personnes seront nécessaires pour déplacer le boîtier vers son lieu de stockage ou de transport. Assurez-vous que les verrous de freinage sont enclenchées sur les six rouleaux lorsque vous atteignez le lieu de stockage ou de transport.

Remarque : Lorsque vous rangez le boitier de vol, assurez-vous que le sol est a niveau et que les six rouleaux sont correctement verrouillés.
Remarque : Pour des instructions détaillées sur l'équipement, veuillez consulter le manuel d'utilisation, en utilisant les liens suivants :

Élément Catégories	Speçifications
Modèle LD108-122
Écran LED Type Écran LED Direct View
	Taille 108"
	Zone d'affichage 94,49" (H) x 53,15" (V)2 400 mm (H) x 1 350 mm (V)
	Finesse de Pixel 1,25 mm
	Résolution FHD, 1920 x 1080
	Taux derafraîchissement	up to 4 440Hz
	Rapport de contraste 6000:1 (Type)
	Luminosité 100-500 cd/m2(8 niveaux de réglage)
	Durée de vie LED 100 000 heures
Signal d'entrée 2 x	HDMI (1920 x 1080 à 60 Hz, HDCP 1.4)1 x LAN (RJ45)1 x USB Type A (3.0)2 x USB Type A (2.0)
Signal de sortie 1 x	HDMI (1080p à 60 Hz)	1 x Sortie audio (3,5 mm)1 x USB Type B (pour débogage)3 x USB Type A (alimentation)[5V/1A x 1; 5V/0,5A x 2]
Sortie haut-parleur		5 W x 2 Sté reproduction
RS-232		Contrôle série RS-232
Alimentation	Tension	100-120 V/30 A ~ 50/60 Hz220-240 V/15 A ~ 50 Hz(varie selon le pays)
Conditions defonctionnement	Température	32°F à 104°F (0°C à 40°C)
	Humidité	20% ~ 80% sans condensation
	Altitude	≤ 6 562 pi (2 000 m)
Condition destockage	Température	-4°F à 140°F (-20°C à 60°C)
	Humidité	10% ~ 90% sans condensation
	Altitude	≤ 6 562 pi (2 000 m)
Élément Catégorie	Spécifications
Dimensionsphysiques(L x H x P)		2421 x 1603-2193 x 930 mm(95,3" x 63,1-86,3" x 36,6")
Poids Caractéristiques	uesphysiques	180 kg (397 lb)
Consommationélectrique	Activer 1330W (Normal)	1900W (Max)
	Sommeil < 0,5 W
	Désactiver < 0W

REMARQUE: Les specifications sont susceptibles à des modifications sans préavis.

Specifications

Éléments Catégories	Speçifications
Modèle LD135-152
Écran LED Type Éc	an LED Direct View
	Taille 135"
	Zone d'affichage 118,1	1" (H) x 66,44" (V) 3 000 mm (H) x 1 687,5 mm (V)
	Finesse de Pixel 1,56 mm
	Résolution FHD, 1920 x 1080
	Taux de rafraîchissement	up to 4 440Hz
	Rapport de contraste 6000:1 (Type)
	Luminosité 100-600 cd/m2(8 niveaux de réglage)
	Durée de vie LED 100 000 heures
Signal d'entrée 2 x	HDMI (1920 x 1080 à 60 Hz, HDCP 1.4) 1 x LAN (RJ45) 1 x USB Type A (3.0) 2 x USB Type A (2.0)
Signal de sortie 1 x	HDMI (1080p à 60 Hz)
		1 x Sortie audio (3,5 mm) 1 x USB Type B (pour débogage) 3 x USB Type A (alimentation) [5V/1A x 1; 5V/0,5A x 2]
Sortie haut- parleur		5 W x 2 Stéréo
RS-232		Contrôle série RS-232
Alimentation	Tension	100-120 V/30 A ~ 50/60 Hz 220-240 V/15 A ~ 50 Hz (varie selon le pays)
Conditions de fonctionnement	Température	32°F à 104°F (0°C à 40°C)
	Humidité	20% ~ 80% sans condensation
	Altitude	≤ 6 562 pi (2 000 m)
Condition de stockage	Température	-4°F à 140°F (-20°C à 60°C)
	Humidité	10% ~ 90% sans condensation
	Altitude	≤ 6 562 pi (2 000 m)
Élément Catégorie	Spécifications
Dimensionsphysiques(L x H x P)		3020 x 1941-2531 x 930 mm(118,9" x 76,4" x 99,6")
Poids Caractéristiques	physiques	240 kg (529 Ib)
Consommationélectrique	Activer	2 030 W (Normal)2 900 W (Max)
	Sommeil < 0,5 W
	Désactiver < 0W

REMARQUE: Les specifications sont susceptibles à des modifications sans préavis.
