BEDIENUNGSANLEITUNG LD135-152 VIEWSONIC

Schnellstartanleitung

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) diesen Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

Konformität mit Industry Canada ICES-003: CAN ICES-003(B) / NMB-003(B)

CE-Konformität für europäische Länder

Dieses Gerät stimmt mit der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der Funkgeräte-Richtlinie 2014/53/EU überein. Die vollständige Konformitätserklärung finden Sie auf der folgenden Seiten: https://www.viewsonicglobal.com/public/products download/safety compliance/LED Display/LD108-122 CE DOC.pdf https://www.viewsonicglobal.com/public/products download/safety compliance/LED Display/LD135-152 CE DOC.pdf

RoHS2-Konformitätserklärung

Dieses Produkt wurde in Übereinstimmung mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates zur Beschränkung des Einsatzes bestimmer gefährlicher Stoffe in Elektro- und Elektronikgeräte (RoHS2-Richtlinie) entwickelt und hergestellt und gilt als mit den vom Ausschuss für die Anpassung der Richtlinien an den (TAC) technischen Fortschritt festgelegten maximalen Konzentrationen übereinstimmend.

Lieferumfang

Element Menge Hinweis
LED-Display mit motorisiertem Wagen		1
Schnell-startanleitung		1
Fernbedienung		1
Netzkabel
LED-Module		2 Module	Die Anzahl Ersatz-LED-Module variiert je nach Land.
Vakuum-saugwerkzeug		1
USB-A-zu-USB-B-Kabel (5 m)		1

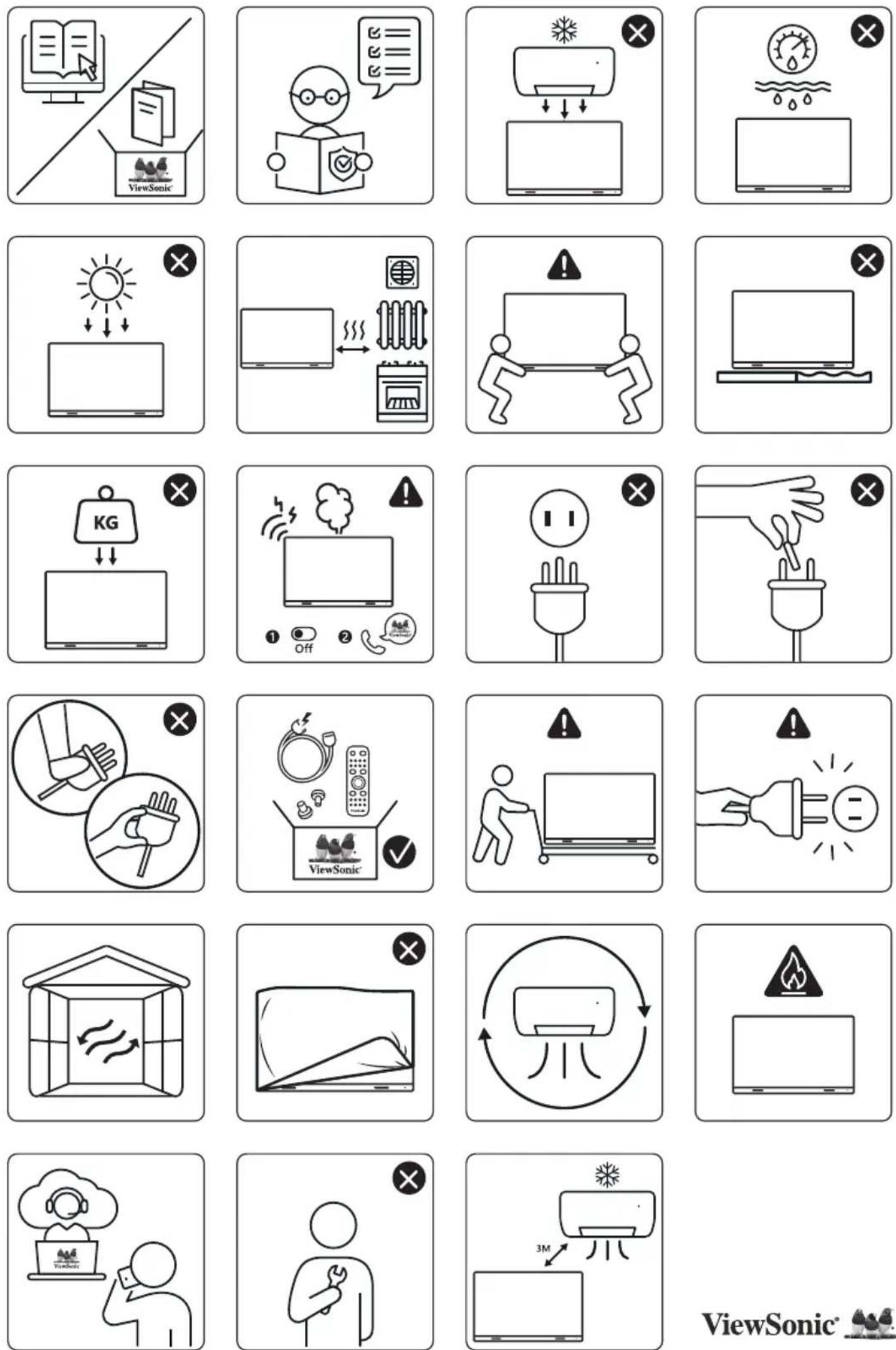

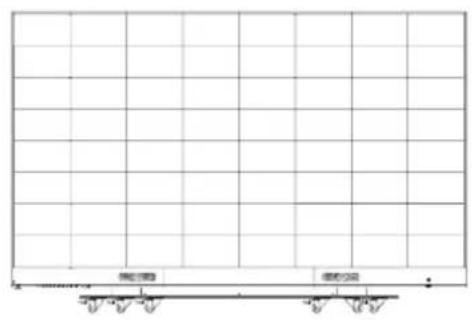

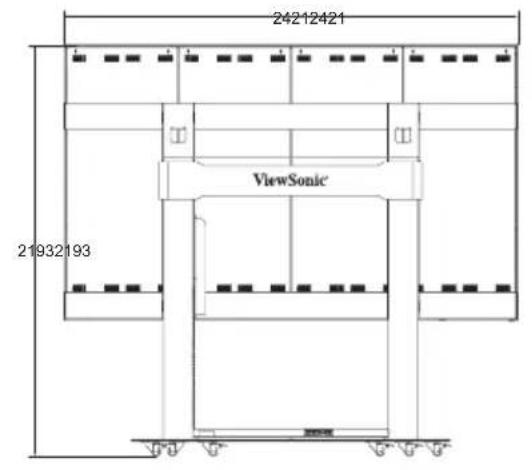

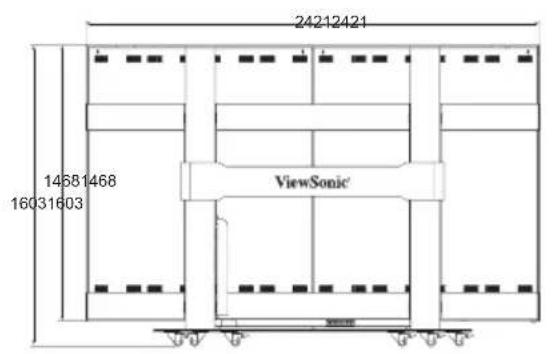

Physische Abmessungen für LD108-122

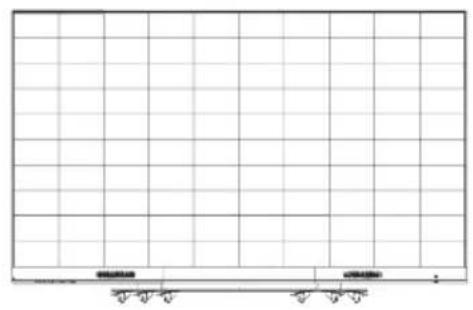

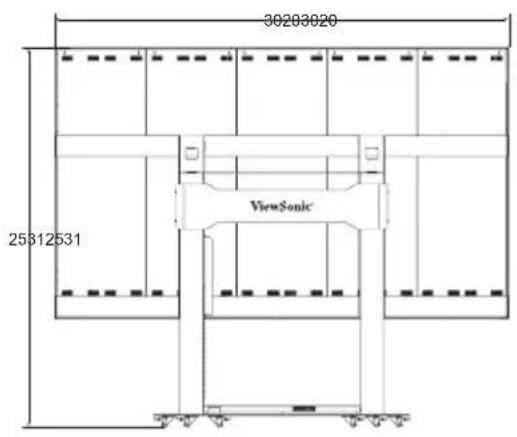

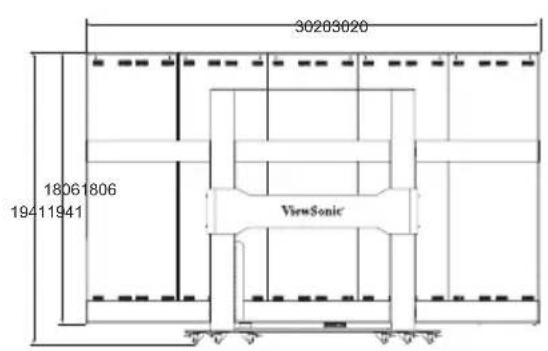

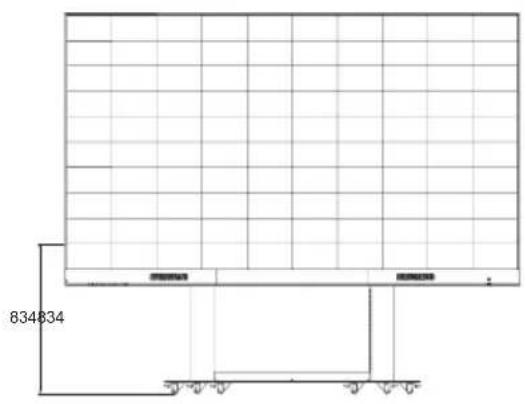

Physische Abmessungen für LD135-152

Übersicht

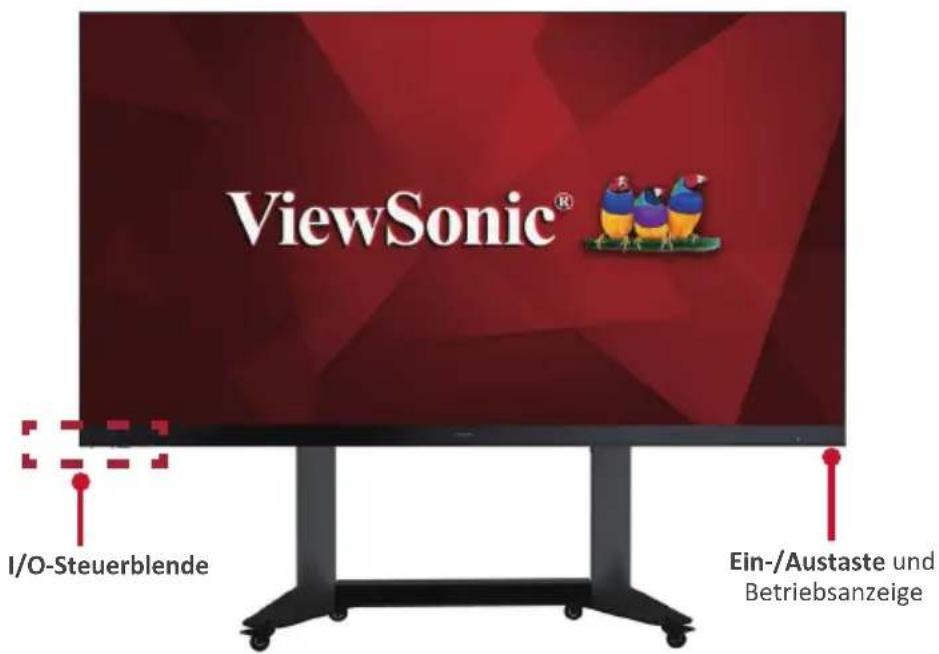

Frontblende

Rückwand

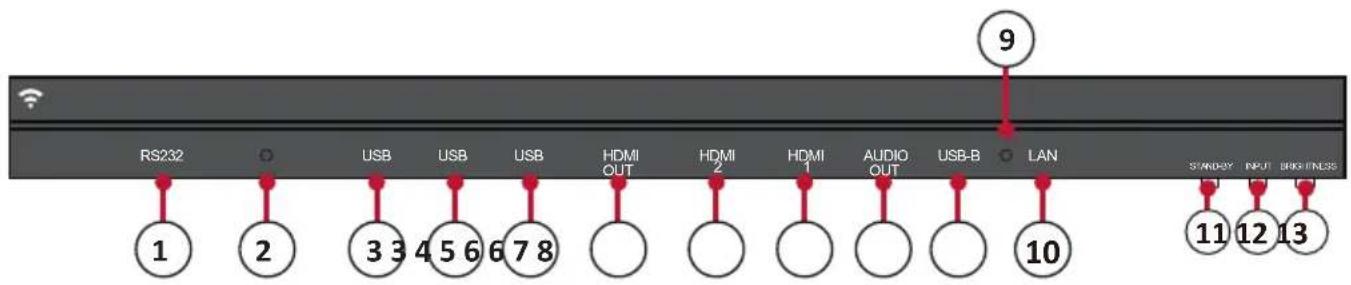

I/O-Steuerblende

Nummer	Element Port	Beschreibung
1		RS-232	Serieller Steuerungsanschluss.
2		Umg.-L.-Sensor	Erkennt Umgebunglichkeit und passst die Helligkeit automatisch an.
3		USB 2.0	USB-Lessegerät (5 V/0,5 A)
4		USB 3.0	USB-Lessegerät (5 V/1 A)
5		HDMI-Ausgang	Inhalt auf ein anderes Anzeigerät erweitern.
6		HDMI-Eingang	High-Definition-Eingang, zum Anschluss an PC mit HDMI-Ausgang, Digitalempfänger oder andere Videogeräte.
7		Audioausgang	Audioausgabe an einen externen Lautsprecher.
8		USB-B	Wartungsanschluss für externe PC-Verbindung.
9		IR-Empfänger Em	pfänger für die Fernbedienung.
10		LAN	RJ45-Standardanschluss (10 Mb/100 Mb/1000 Mb) zur Internetverbindung.
11		Bereitschaft	Zum Aufrufen des Bereitschaftsmodus drücken.
12		Eingangswahl	Zum Umschalten zwischen verfügbaren Eingangsquellen drücken.
13		Helligkeit	Zum Umschalten zwischen Helligkeitseinstellungen drücken.

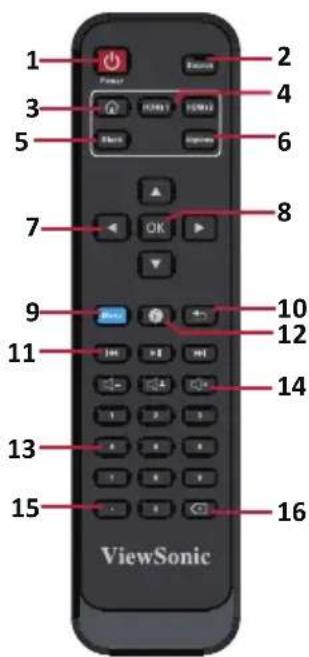

Fernbedienung

Nummer Elen	Element Beschreibung
1 Zum Ein-	Ausschalten
2 Eingangsd	swahl
3 Zurück zu	artbildschirm
4 Zur Eingar	MI 1/2 wechseln
5 Zu schwar	eeranzeige umschalten
6 Helligkeit	hossen
7	/▼/▲	Richtungstaten
8 Auswahr	tigen
9 Einstellungsmehü aufrufen
10 Zu Vorherzurückkehren
11	Inhalt vor- und zurücksplen; Wiedergabe starten/anhalten
12 Informationseite aufrufen
13 Zifferneinagabetasten
14	für einen Punkt	Lautstärke erhöhen/verringern; Stummschaltung ein / aus
15 Eingabete	e für einen Punkt
16 Löschen	für Texteingabe

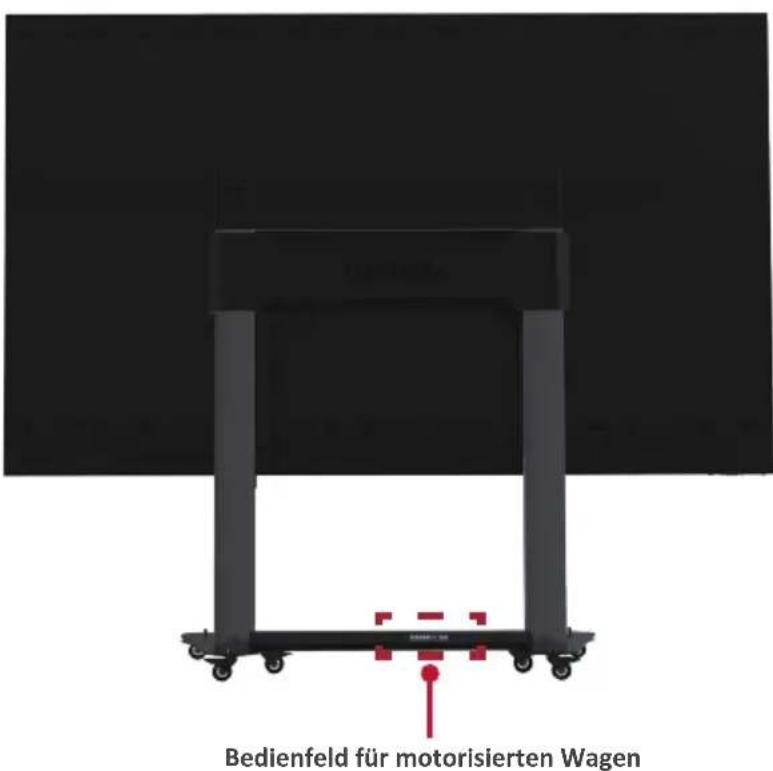

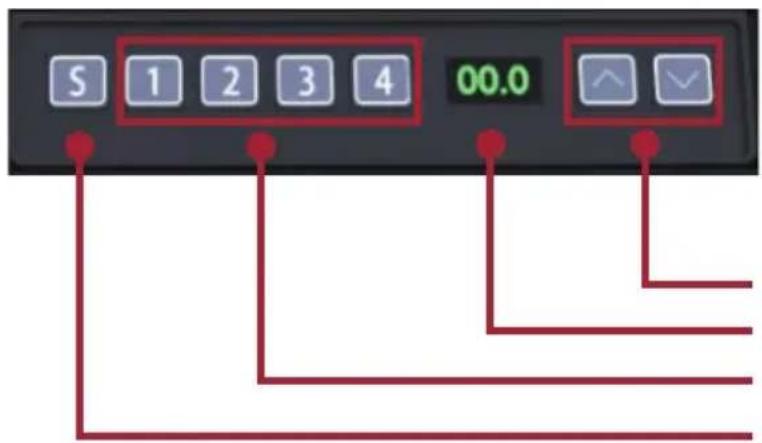

Bedienfeld für motorisierten Wagen

Manuelle Hubhöhentaste
Status-/Informationsanzeigefenster
Voreingestellte Hubhöhe
Voreingestellte Höhenfunktionstaste

1. Anweisungen zur Voreinstellung der Hubhöhe

Anfangliche voreingestellte Hubhöhe: 4 Gruppen von Voreinstellungendaten, d. h. 1/2/3/4 entsprechend einer Höhe von 0% /50% /75% /100% .
- Lösung voreingestellter Hohendaten: Daten, die länger als 10 Jahre gespeichert werden sollen. Wenn neue Parameter eingestellt werden, werden alte Parameter automatisch gelöscht.
- Höhe voreinstellen:Bei beliebiger Höhe (bei Rücksetzung und Fehlerzustand nicht verfügbar) können die aktuellen Hohenparameter auf die Tasten 1 bis 4 voreingestellt werden.

Zum Beispiel: 30 auf Taste 2 einstellen:

Drücken Sie zur Anzeige von "SET (Einstellen)" die "S"-Taste.

Drücken Sie innerhalb von 2 Sekunden vor Ausblenden von "SET (Einstellen)" die Taste "2".

Wenn "S-2" angezeigt wird, ist die Einstellung vorüber und Sie kehren zur vorherigen Anzeige zurück.

2. Voreingestellte Höhe verwenden

Bei beliebiger Höhe (bei Rücksetzung und Fehlerstatus nicht verfügbar) konnen die Tasten 1-4 genutzt werden, um die voreingestelle Höhe schnell zu erreichen. Sobald die aktuelle Höhe die voreingestelle Höhe erreicht hat, werden keine Maßnahmen durchgeführt.

3. Höheändern

• Heben Sie die Anzeige mit der Aufwärstaste an. Die Hubvorrichtung stopp automatisch bei Erreichen der Hohengrenze.itte beachten Sie, dass die Aufwärstaste als Klicktaste agiert, z. B. stoppt die Hubvorrichtung beim Loslassen der Tastes nicht sofort. Stattdessen verlangsamt sie sich kurzfristig und stoppt anschließend.
• Senken Sie die Anzeige mit der Abwärstaste ab. Die Hubvorrichtung stopp automatisch bei Erreichen der Höhengrenze.itte beachten Sie, dass die Abwärstaste als Klicktaste agiert, z. B. stoppt die Hubvorrichtung beim Loslassen der Taste nicht sofort. Stattdessen verlangsamt sie sich kurzfristig und stoppt anschließend.

4. Systemrücksetzung

Rücksetzerinnerung: Wenn das Informationsfenster "RST (Rücksetzen)" oder andere Fehlercodes anziegt, wodurch die Säule nicht auf die maximale Höhe angehoben wird, muss die Rücksetzung des gesamten Systems manuell erfolgen:

Rücksetzung:

1. Wenn das Informationsfenster "RST (Rücksetzen)" anziegt, halten Sie die Abwärstaste gedrückt und die Säule beginnnt, sich abzuseken. Nachdem die "RST (Rücksetzen)" Anzeige im Fenster verschwindet, liegt die angezeigte Höhe bei ihrem minimalen Wert.

1. Wenn die im Informationsfenster angezeigte Höhe bei ihrem minimalen Wert liegt, halten Sie die Abwärstaste mindestens 5 Sekunden gedrückt.

Hinweis: Während der Rücksetzung oder des Anhebens beachten Sieitte, dass sich nichts und niemand in der Naine oder unter dem Display befindet, damit es nicht zu Schaden oder Verletzungen kommt.

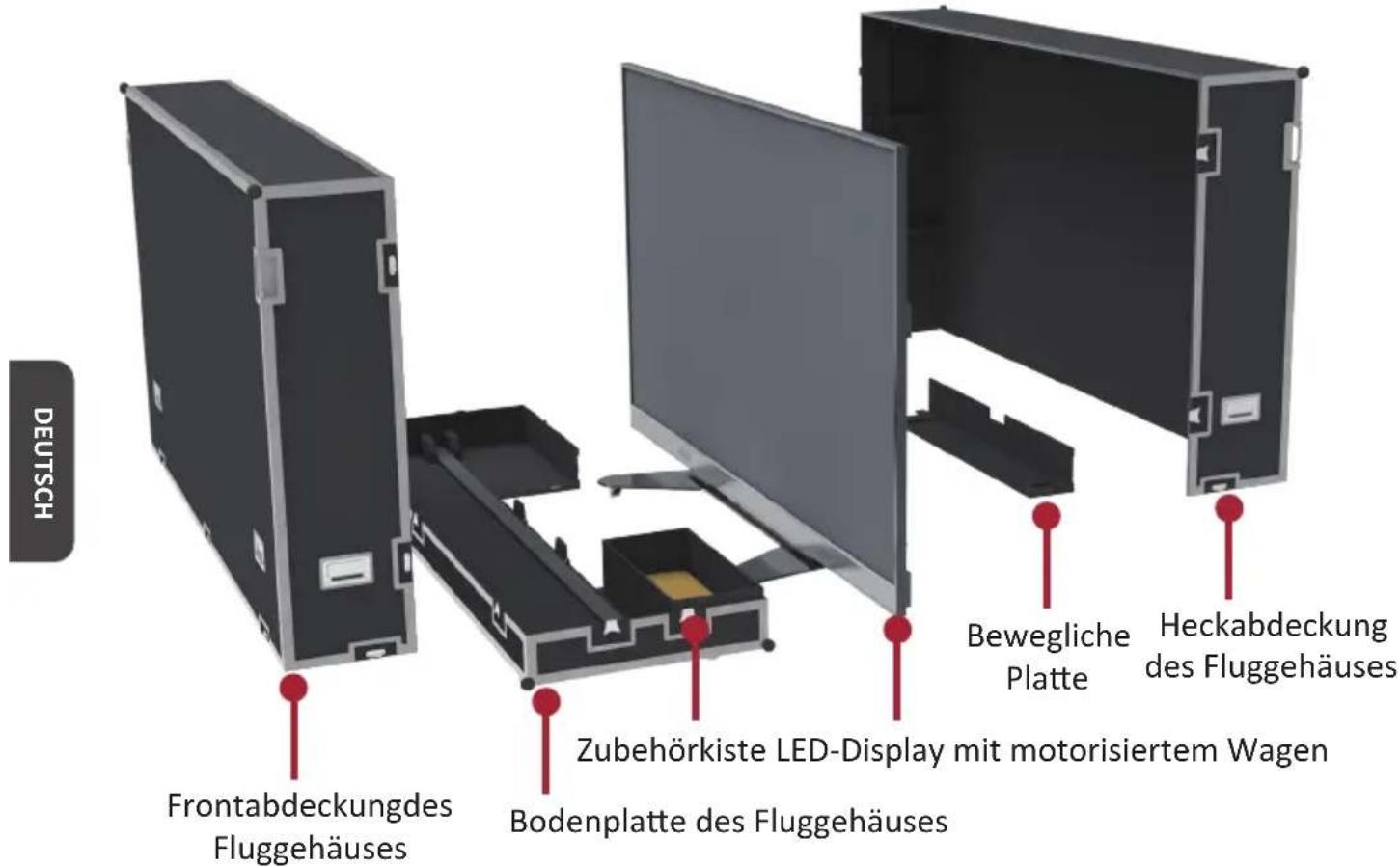

Schematische Darstellung von Komponenten

I. Fluggehäuse handhaben und bewegen

Hinweis: Während des Bewegens, Handhabens, Platzieren und Transportieren von Fluggehäusen immer die angegebene aufrechte Position einhalten; nicht umdrehen. Andernfalls könnte es zu Stößen und Schäden an der Struktur des Gerätes und den Displaykomponenten kommt.

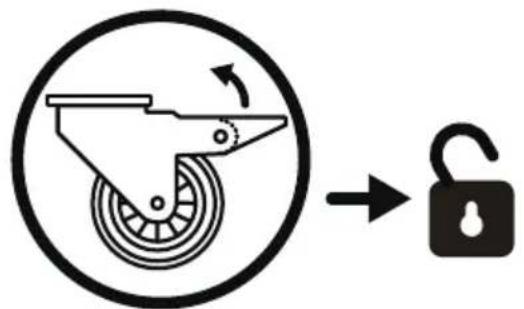

1. Ziehen Sie vor Bewegen eines Fluggehäuses die Bremssperren dieser sechs Rollen an der Unterseite nach oben, damit sich die Bremse lost.

1. Stellen Sie sicher, dass die Gruppe eben ist, wobei der Höhenunterschied weniger als 1,5 cm beträgt. Der Boden muss komfortabel mehr als das Gewicht der gesamte Ausrüstung/TRagen können.
2. Das Produkt muss von mindestens zwei erwachsenen Personen bewegt werden.

II. Auspacken

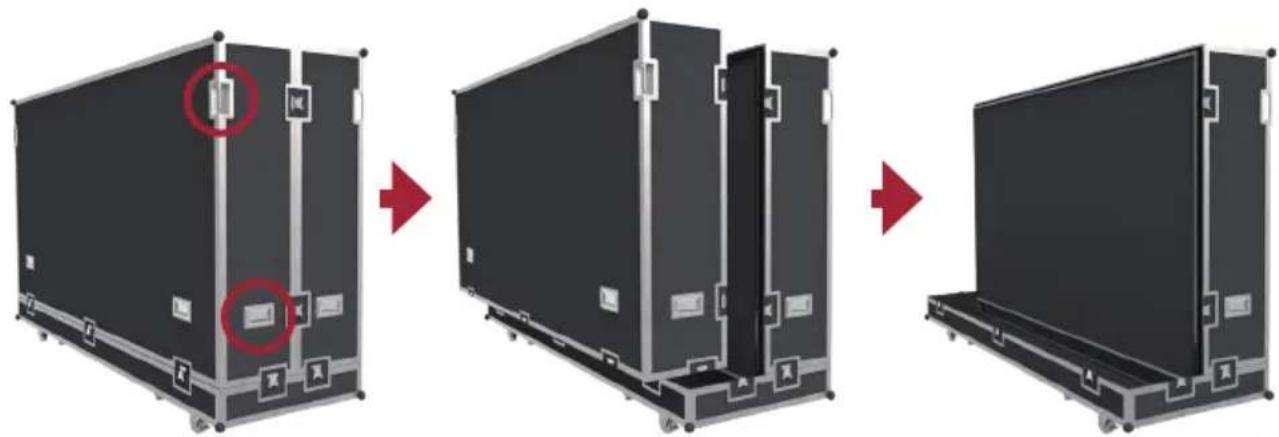

1. Nach Bewegen des Fluggehäuses an den vorgesehenen Ort, öffnen Sie das Fluggehäuse entsprechend der Reihenfolge Frontabdeckung, Heckabdeckung, bewegliche Platte und Bodenplatte. Beachten Sie zum Unterschieden von Frontabdeckung und Heckabdeckung die folgende Abbildung.

(Frontabdeckung) (Heckabdeckung)

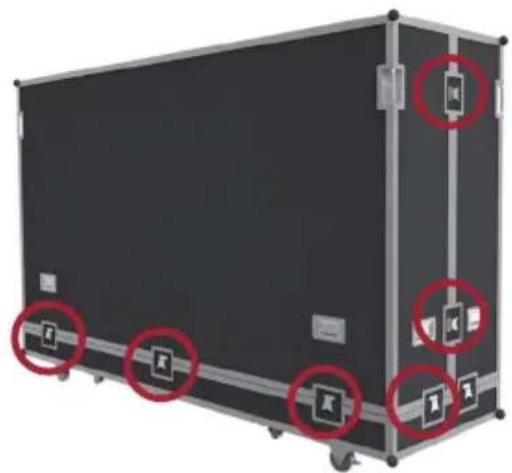

1. Ziehen Sie wie nachstehend abgebildet den Griff von Verriegelungen und drehen Sie den Griff zur Freigabe dieser 9 Verriegelungen, die die Frontabdeckung an der Bodenplatte und der Rückabdeckung halten, gegen den Uhrzeigersinn, damit die einzelnen Verriegelungen nicht ineinandergreifen.

1. Zum Greifen und Ziehen der Griffe werden zwei Personen benötigt. Beachten Sie dazu nachstehend die roten Kreise. Halten Sie die Frontabdeckung beim Anheiten gerade, während Sie sie an einen anderen Ort bringen.

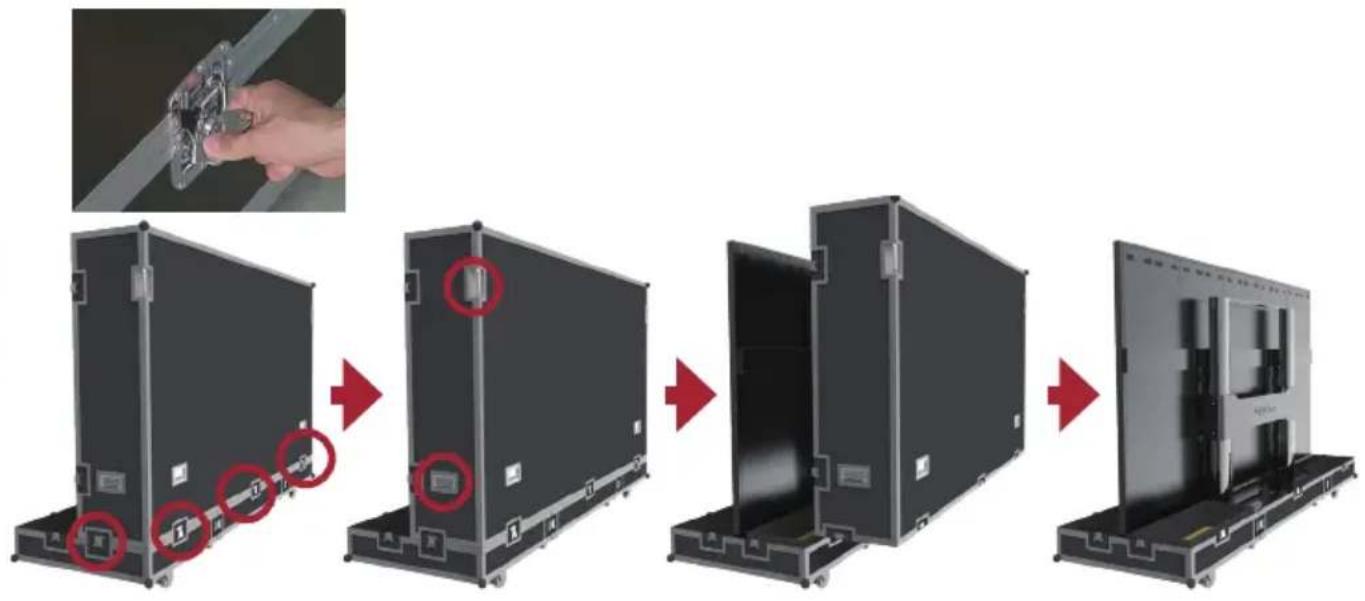

1. Ziehen Sie wie nachstehend abgebildet den Griff von Verriegelungen und drehen Sie den Griff zur Freigabe dieser 5 Verriegelungen, die die Heckabdeckung mit der Bodenplatte verbindet, gegen den Uhrzeigersinn, damit die einzelnen Verriegelungen nicht ineinandergreifen. Zum Greifen und Ziehen der Griffe werden zwei Personen benötigt. Beachten Sie dazu nachstehend die roten Kreise. Heben Sie die Heckabdeckung so an, dass sie beim Transport jersey bleibt.

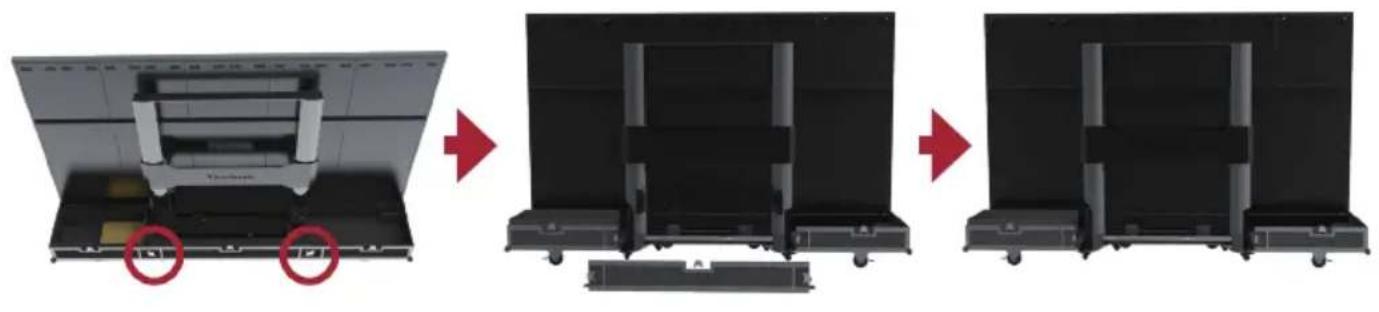

1. Öffnen Sie die 4 Verriegelungen der beweglichen Platte an der Unterseite des Fluggehäuses und haben Sie die bewegliche Platte, während Sie ihren Boden hochhalten. Beachten Sie dazu die roten Kreise unter. Ziehen Sie die bewegliche Platte zum Trennen von hinten hereaus.

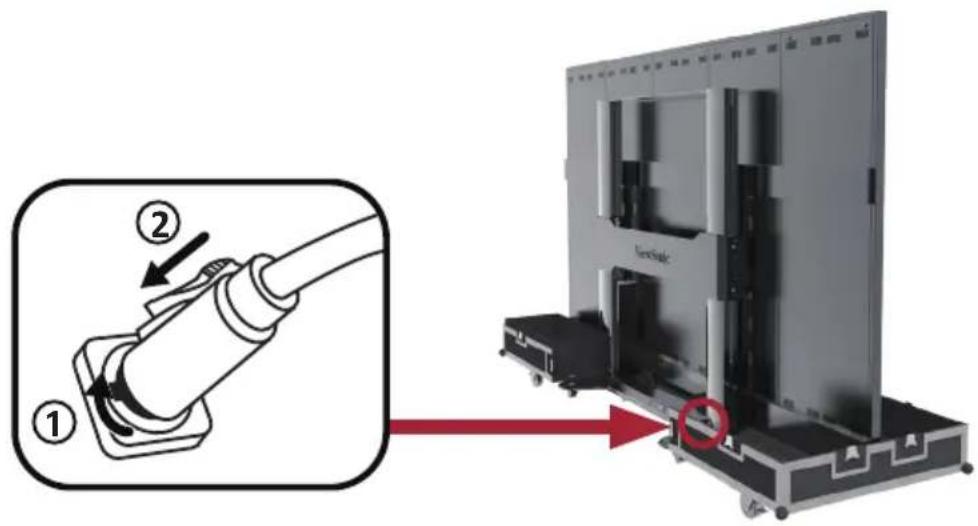

1. Nehmen Sie das Netzkabel aus der Zubehörkiste. Stecken Sie den Flugstecker in die Buchse an der rechten Seite der Basissteuerbox des Bildschirms und drehen Sie den Stecker um 90^ im Uhrzeigersinn (wie nachstehend abgebildet). Vergewissern Sie sich, dass der Stecker richtig verbunden ist (hörbares Klickgeräusch). Stecken Sie das andere Ende des Steckers in eine Steckdose. Vergewissern Sie sich, dass die Steckdose die Spezifikationen und Standards des LED-Bildschirms erfüllt (30-A-Steckdose für 110-V-Region und 16-A-Steckdose für 220-V-Region).

1. Nach sachgemäßem Anschluss des Netzkabels schalten sich die grüne Leuche und die Ziffern an der Steuerhubplatte der Basis des Bildschirms ein. Die Tasten dienen der Steuerung des Hubvorgangs des Bildschirms.

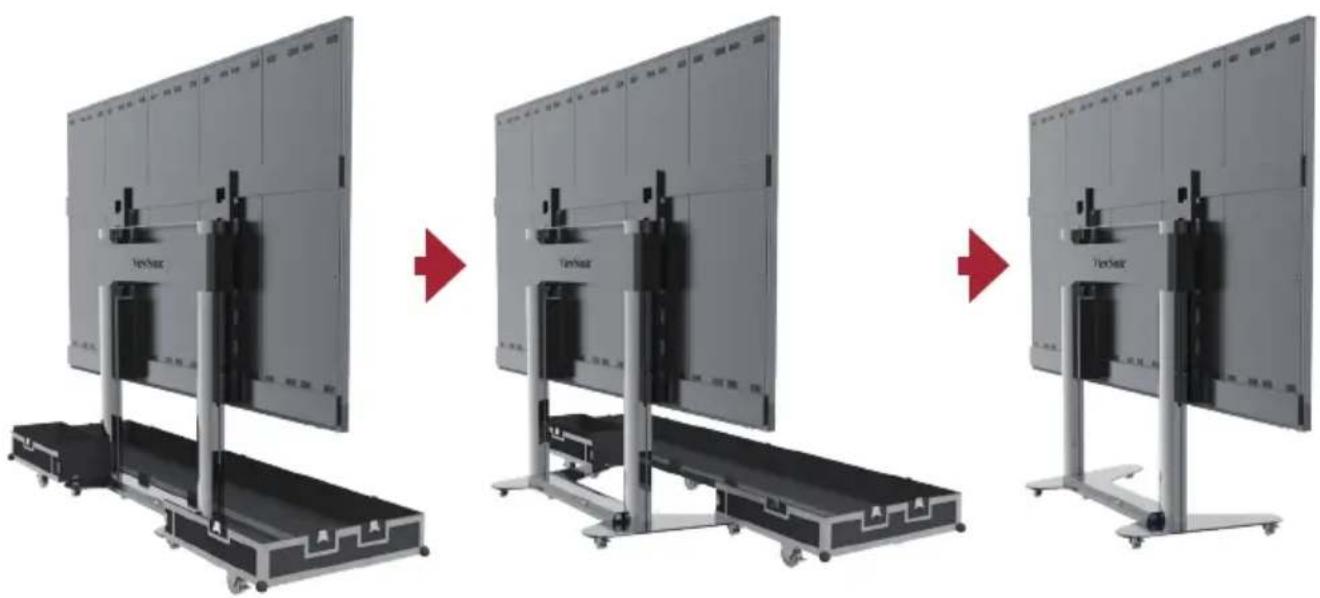

1. Nach Anheiten des Bildschirms auf eine bestimmte Höheziehen Sie die Bodenplatte des Fluggehäuses von vorne heraus.

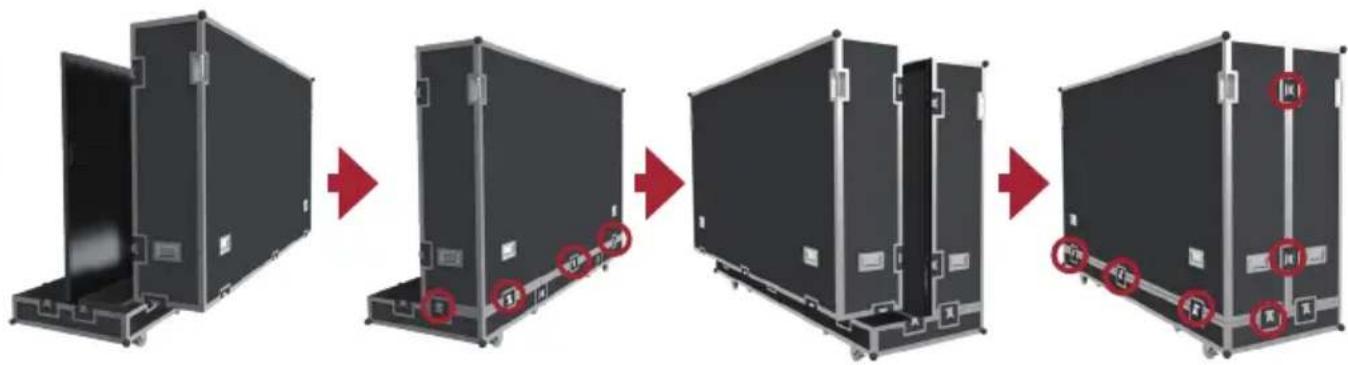

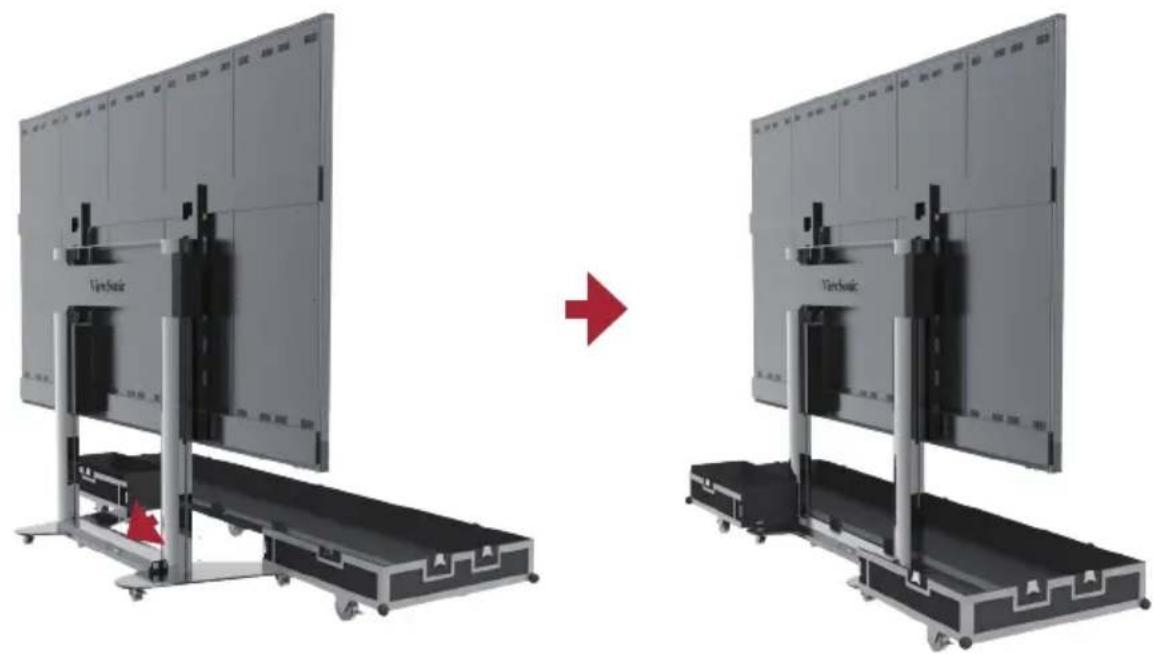

III. Auspacken und handhaben

1. Stellen Sie sicher, dass das LED-Display ausgescheltet und die Zubehörkiste im Raster entsprechend der Bodenplatte des Fluggehäuses platziert ist. Die Bodenplatte des Fluggehäuses, die sich nah am Boden befinden sollen, ist von der Vorderseite in die Basis des Bildschirms geklemmt. Beachten Sie dazu die nachstehende Darstellung.

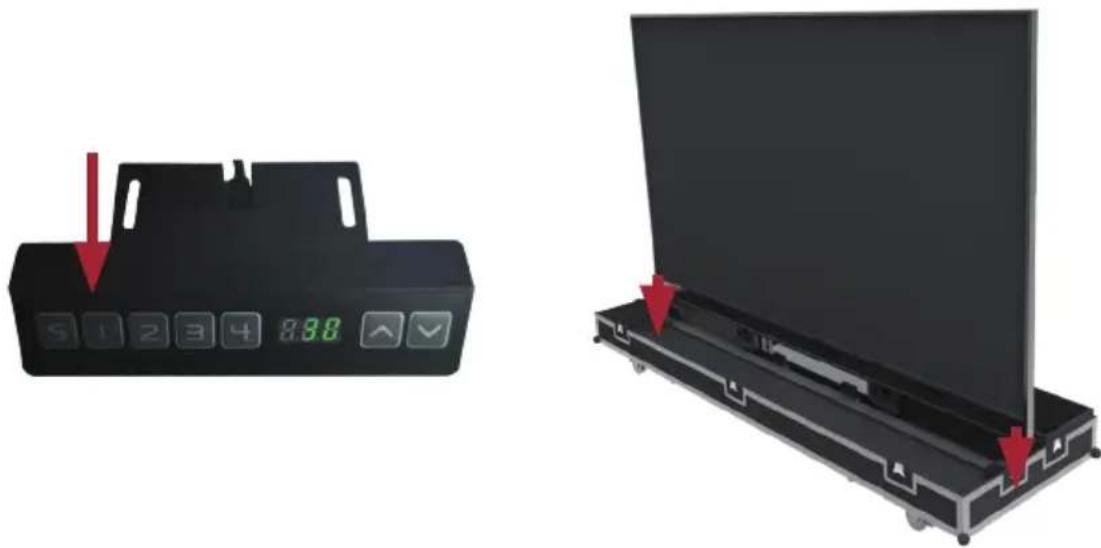

1. Schalten Sie das Display ein und drücken Sie die 1-Taste an der Steuerbox an der Basis oder halten Sie die Abwärstaste kontinuierlich gedrückt, um den Bildschirm auf die niedrigste Position abzuseken, bis er sich im Steckplatz des Wagens befindet. Beachten Sie dazu die nachstehende Abbildung:

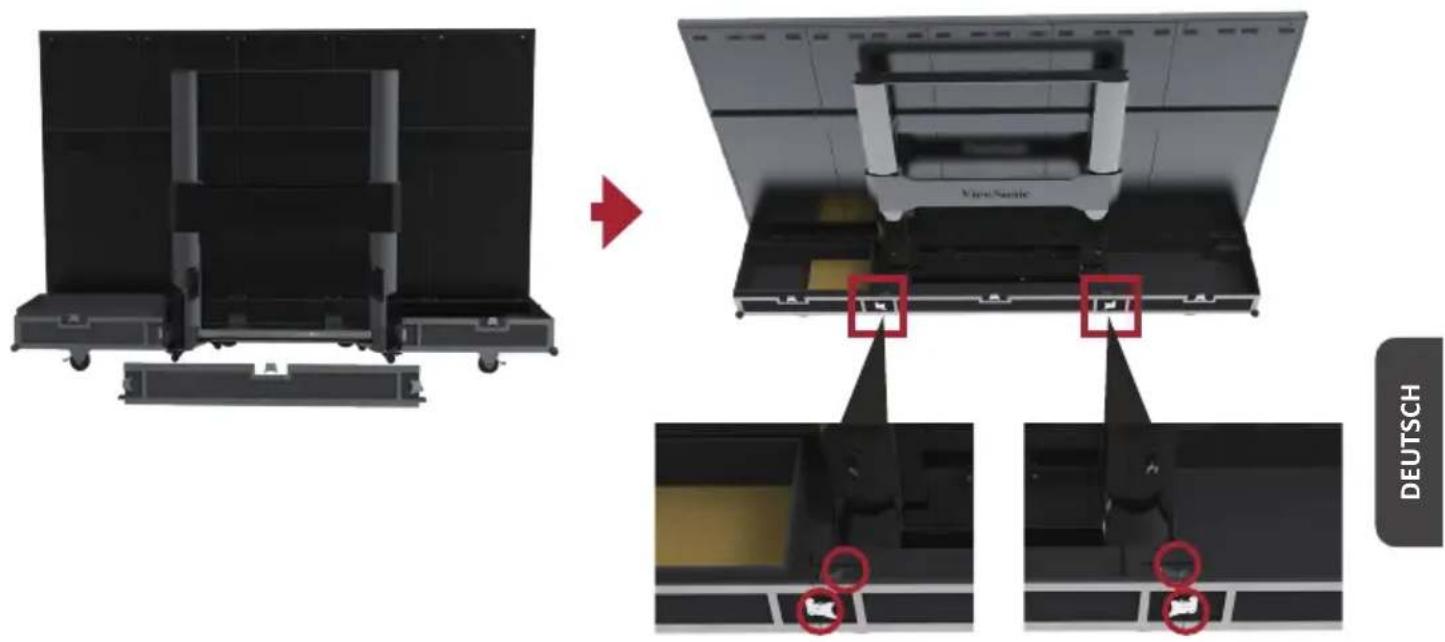

1. Setzen Sie die bewegliche Platte wie nachstehend gezeigt von hinten ein undziehen Sie die 4 Verriegelungen, die mit der Bodenplatte verbunden sind, fest. Stellen Sie safer, dass die Clips eingerastet sind.

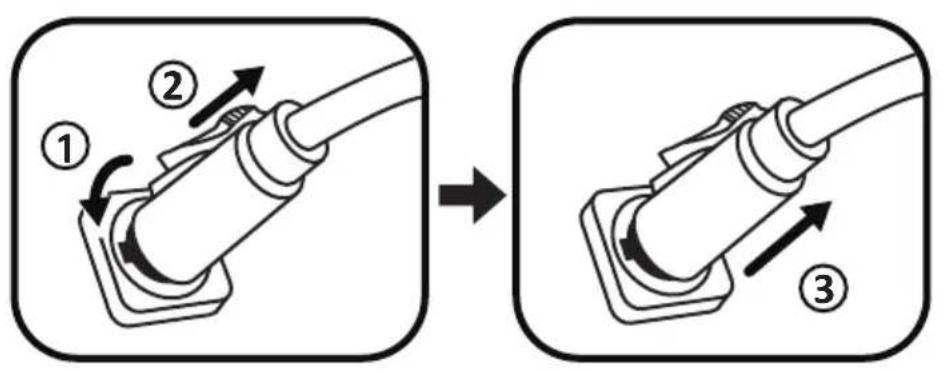

1. Vergewissern Sie sich, dass das Display ausgeschelt ist,ziehen Sie dann den Netzstecker aus der Steckdose. Entfernen Sie als Nächstes den Flugstecker, indem Sieihn um 90^ gegen den Uhrzeugersinn drehen. Platzieren Sie das Netzkabel abschreiben in der Reservebox an der Bodenplatte.

1. Zum Anheiten der Heckabdeckung des Fluggehäuses werden zwei Personen benötigt. Die Heckabdeckung muss an der Position der Verriegelungen der Bodenplatte ausgerichtet werden. Drehen Sie die 5 Verriegelungen nach der Ausrichtung im Uhrzeigersinn, um die Verbindung mit der Bodenplatte sicherzustellen. Heben Sie als Nächstes die Frontabdeckung des Fluggehäuses an der Bodenplatte an, richten Sie darauf die Frontabdeckung an der Position der Verriegelungen aus. Drehen Sie die 9 Verriegelungen nach der Ausrichtung im Uhrzeigersinn, um die Verbindung zwischen Frontabdeckung, Bodenplatte und Heckabdeckung sicherzustellen. Stellen Sie safer, dass die Verriegelungen eingerastet und keine offensichtlichen Lücken vorhanden sind.

1. Nach Schlieben des Fluggehäuses muss das Gehäuse von mindestens zwei Personen zu seinem Lager- oder Transportplatz bewegt werden. Stellen Sie bei Erreichen des Lager- oder Transportortes des Gehäuses sicher, dass die Bremsverriegelungen an allen sechs Rollen arretiert sind.

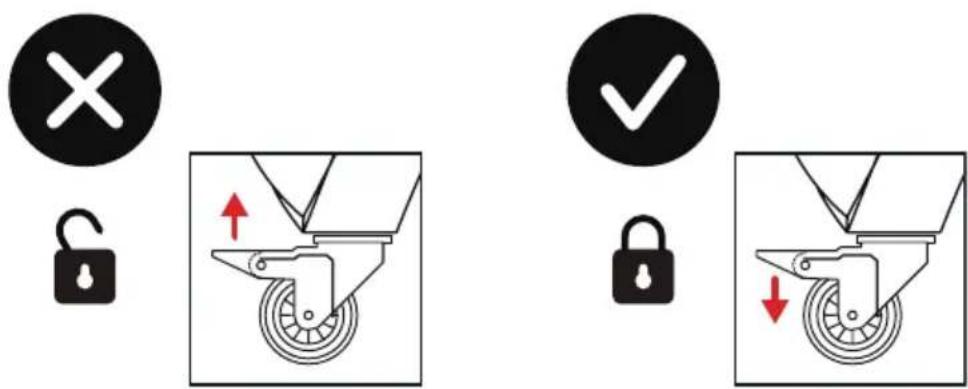

Hinweis: Stellen Sie bei Lagerung des Fluggehäuses sicher, dass der Boden eben ist und alle sechs Rollen arretiert sind.
Hinweis: Detaillierte Anweisungen zum Gerät finden Sie in der Bedienungsanleitung.
These findings under den folgenden Links:
https://www.viewsonic.com/us/ld108-121.html#downloads
https://www.viewsonic.com/us/ld135-151.html#downloads

Technische Daten

Element Kategorie Technische Daten
Modell LD108-122
LED-Display Typ Direktansicht-LED-Display
		Größe 108"
		Anzeigebereich 94,49	Zoll (H) x 53,15 Zoll (V)2.400 mm (H) x 1.350 mm (V)
		Pixelabstand 1,25 mm
		Auflösung FHD, 1920	x 1080
		Bildfrequenz up to 4.440Hz
		Kontrastverhältnis 6000:1 (typisch)
		Helligkeit 100 bis 500	cd/m2(8 Anpassungsstufen)
		LED-Lebensdauer 100.000 Stunden
Eingangssignal		2 x HDMI (1920 x 1080 bei 60 Hz,HDCP 1.4)1 x LAN (RJ-45)1 x USB Type-A (3.0)2 x USB Type-A (2.0)
Ausgangssignal		1 x HDMI (1080p bei 60 Hz)1 x Audioausgang (3,5 mm)1 x USB Type B (für Debugging)3 x USB Type-A (Strom)[5 V/1 A x 1; 5 V/0,5 A x 2]
Loutsprecher		5 W x 2 Stereo
RS-232		Serielle RS-232-Steuerung
Ein/Aus	Spannung	100 bis 120 V/30 A ~ 50/60 Hz220 bis 240 V/15 A ~ 50 Hz(variert je nach Land)
Betriebsbedingungen	Temperatur	0 bis 40 °C
	Feuchtigkeit	20 - 80%, nicht kondensierend
	Höhe	≤ 2.000 m
Lagerungsbedingungen	Temperatur	-20 bis 60 °C
	Feuchtigkeit	10 - 90%, nicht kondensierend
	Höhe	≤ 2.000 m
Physische Abmessungen(B x H x T)		2.421 x 1.603 - 2.193 x 930 mm(95,3 x 63,1 - 86,3 x 36,6 Zoll)
Gewicht Physisch 180 kg
Leistungsaufnahme	Ein	1.330 W (normal)1.900 W (Maximum)
	Schlaf-Modus < 0,5 W
	Aus < 0 W

Hinweis: Technische Daten können sich ohne Vorankündigung ändern.

Technische Daten

Element Kategorie Technische Daten
Modell LD135-152
LED-Display Typ Direktansicht-LED-Display
		Größe 135"
		Anzeigebereich 118,1	1 Zoll (H) x 66,44 Zoll (V)3.000 mm (H) x 1.687,5 mm (V)
		Pixelabstand 1,56 mm
		Auflösung FHD, 1920	x 1080
		Bildfrequenz up to 4.440Hz
		Kontrastverhältnis 6000:1 (typisch)
		Helligkeit 100 bis 600	cd/m2(8 Anpassungsstufen)
		LED-Lebensdauer 100.000 hours (12 Stunden)
Eingangssignal		2 x HDMI (1920 x 1080 bei 60 Hz,HDCP 1.4)1 x LAN (RJ-45)1 x USB Type-A (3.0)2 x USB Type-A (2.0)
Ausgangssignal		1 x HDMI (1080p bei 60 Hz)1 x Audioausgang (3,5 mm)1 x USB Type B (für Debugging)3 x USB Type-A (Strom)[5 V/1 A x 1; 5 V/0,5 A x 2]
Lautsprecher		5 W x 2 Stereo
RS-232		Serielle RS-232-Steuerung
Ein/Aus	Spannung	100 bis 120 V/30 A ~ 50/60 Hz220 bis 240 V/15 A ~ 50 Hz(variiert je nach Land)
Betriebsbedingungen	Temperatur	0 bis 40 °C
	Feuchtigkeit	20 - 80%, nicht kondensierend
	Höhe	≤ 2.000 m
Lagerungsbedingungen	Temperatur	-20 bis 60 °C
	Feuchtigkeit	10 - 90%, nicht kondensierend
	Höhe	≤ 2.000 m
Physische Abmessungen(B x H x T)		3.020 x 1.941 - 2.531 x 930 mm(118,9 x 76,4 x 99,6 Zoll)
Gewicht Physisch 240 kg
Leistungsaufnahme	Ein	2.030 W (normal)2.900 W (maximal)
	Schlaf-Modus < 0,5 W
	Aus < 0 W

Hinweis: Technische Daten können sich ohne Vorankündigung ändern.
