Inhoud verpakking

Item Aantal Opmerking
LED-display met gemotoriseerd trolleywagentje		1
Snelle gelebruikshandleiding		1
Afstandsbediening		1
Stroomkabel		2 modules	Het aantal reserve LED-modules varieert per land.
LED-modules		1
Vacuum- zuiggereedschap		1
USB-Aaar USB-B Kabel (5m)		1

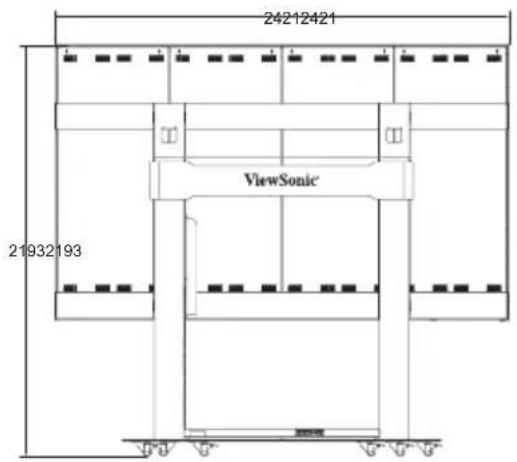

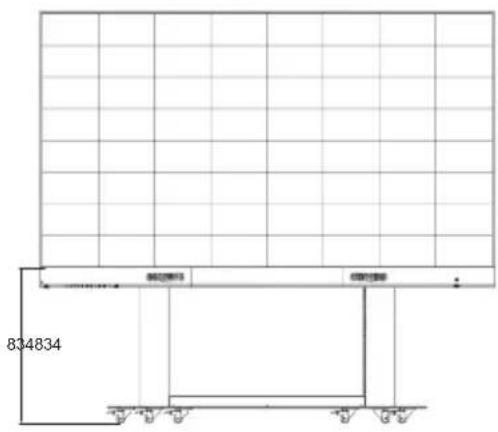

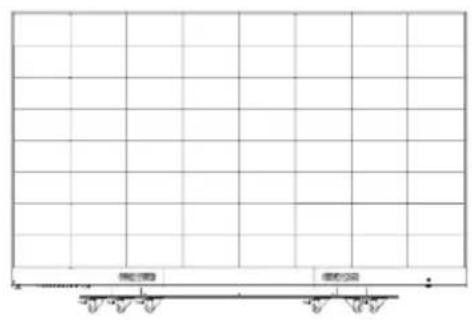

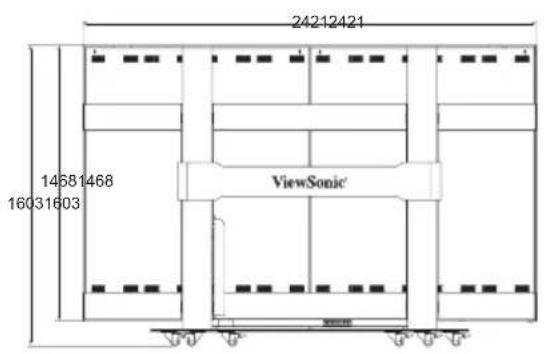

Fysieke afmetingen voor LD108-122

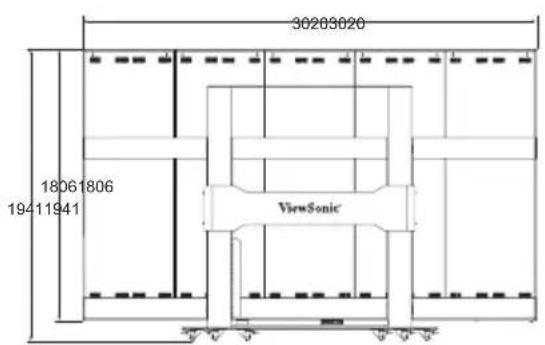

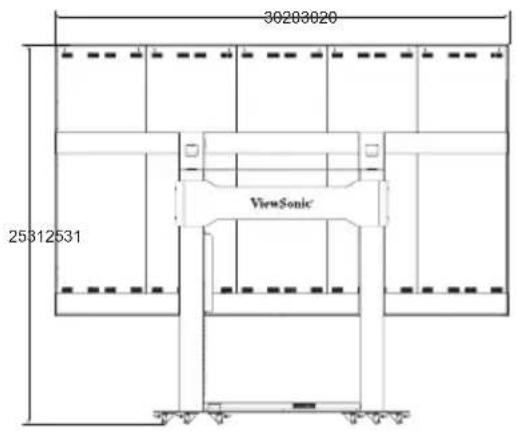

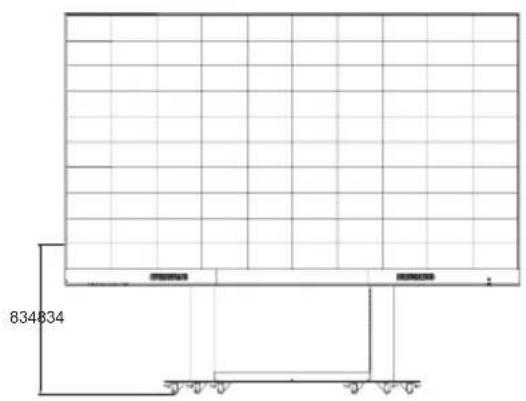

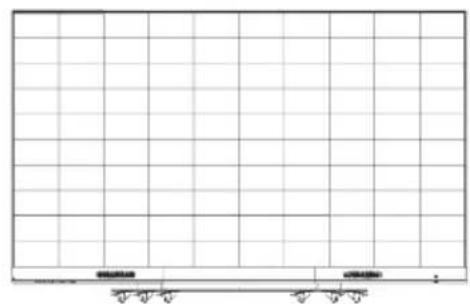

Fysieke afmetingen voor LD135-152

Productoverzicht

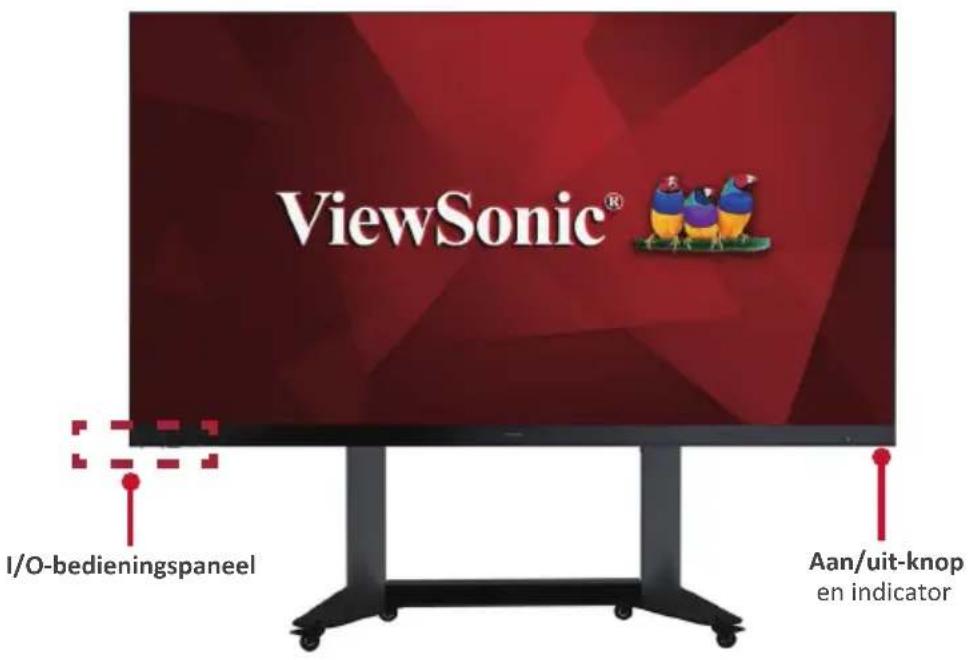

Voorpaneel

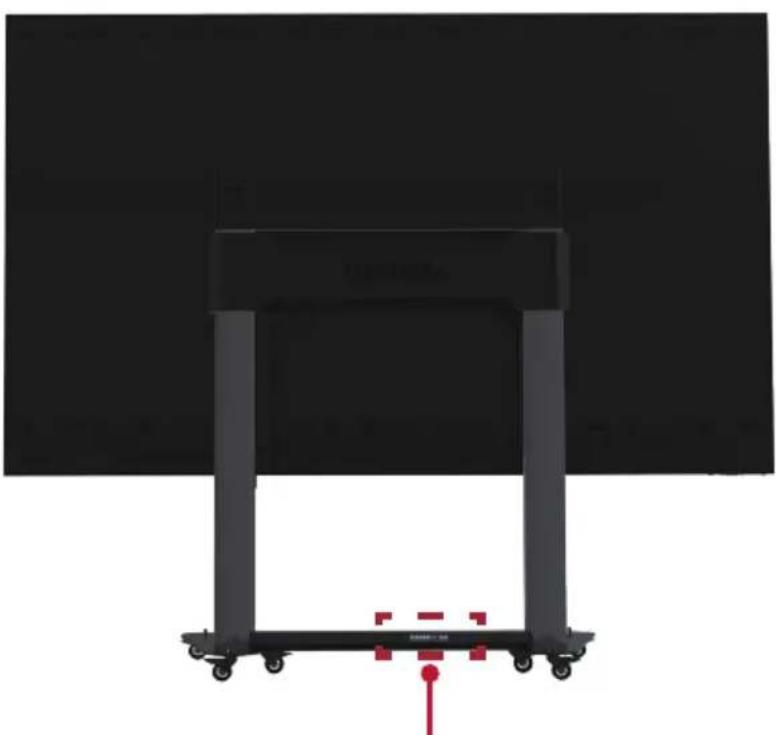

Achterpaneel

Bedieningspaneel voor gemotoriseerd trolleywagentje

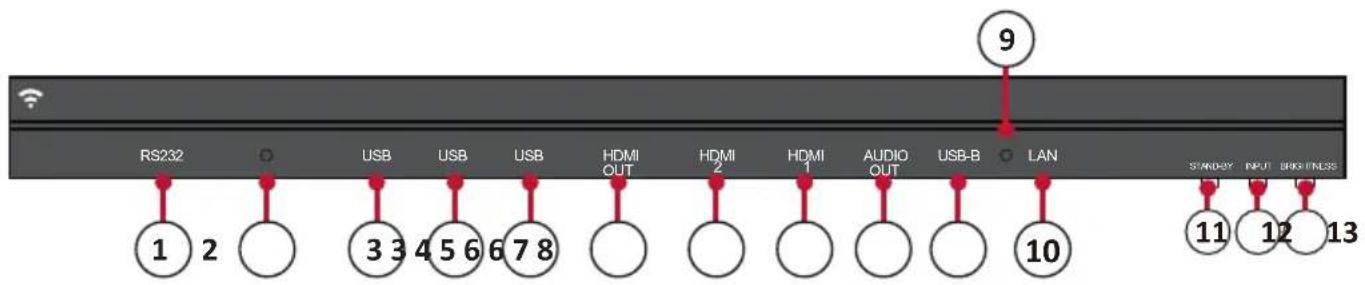

I/O-bedieningspaneel

Nummer	Item Poort	Beschrijving
1		RS-232	Seriële controlepoort.
2		Omgevingslicht-sensor	Detecteert het omgevingslicht en past hethelderheitsniveau automatisch aan.
3		USB 2.0	USB Lezer (5V/0,5A)
4		USB 3.0	USB Lezer (5V/1A)
5		HDMI-uitgang	De inhoud versturen maar een anderapparaat met een display.
6		HDMI In	High definition-ingang; verbind met PC metHDMI-uitgang, set-top box of een andervideoapparaat.
7		Audio-uitgang	Audio-uitgang় aan een externe luidspreker.
8		USB-B	Onderhoudspoort voor externe PC-aansluiting.
9		IR-ontvanger	Onvanger voor de afstandsbediening.
10		LAN	Standaard RJ45 (10M/100M/1000M)Internetverbindingsinterface.
11		Slaapstand	Klik hier om de slaapstand te activeren.
12		Ingangsselectie	Klik hier om door de beschikbareingsgangsbronnen te bladeren.
13		Helderheid	Klik hier om door holderheitsniveau's tebladeren.

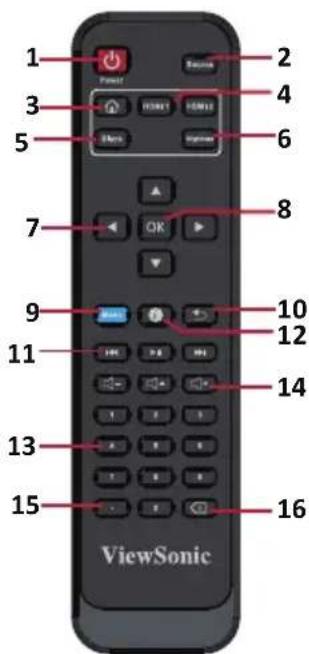

Afstandsbediening

Nummer Item Beschrijving
1 Stroom	an /uit
2 Knop Inga	onselectie
3 Terug naa	sichtschem
4 Wijzigien	rHEMI D WANZ/2-ingangsbron
5 Schakel o	Start ar een wit, zwart	scherm
6 Pas het he	pAvei eidsniveau aan
7	▲/▼/▲/▲	Richtingsknuppen
8 Bevestig	selectie
9 Gaaar het instellingenmenu
10 Ga teru	ar vorige
11		Verplaats de inhoud waar voren en waar achteren; speel/pauzeer inhoud
12 Ga aa	informatiekagina
13 Numerieke invoerkappen
14		Verhoog/verlaag het volume; Dempen / Dempen ongedaan make
15 Invoertets voor een punt
16 Verwij op voor tekstinvoor

Bedieningspaneel voor gemotoriseerd trolleywagentje

Handmatige hefhoogtetoets
Status-/informatieweergavevenster
Vooraf ingesteld hefhoogteniveau
Vooraf ingestelde hoogtefunctietoets

1. Instructies voor vooraf ingestelde hefhoogte

• Aanvankelijkke vooraf ingestelde hefhoogte: 4 groepen vooraf ingestelde gegevens, d.w.z. 1/2/3/4 komt overeen met respectievelijk 0% / 50% / 75% / 100% hoogte.
• Wissen van vooraf ingestelde hoogtegegevens: geevens die langer dan 10aar要去en worden opgeslagen. Wanneer neue parameters worden ingesteld, worden oude parameters automatisch gewist.
• Het vooraf instellen van hoogte: bij enige hoogte (niet beschikkaar onder de reset- en foutstatus), kuren de huidige hoogteparameters vooraf worden ingesteld in toetsen 1-4.

Bijvoorbeeld: stel 30 in toets 2 in:

Druk op de toets "S" voor het weergeven van "SET" (INSTellenLEN).

Druk binnen 2 seconden, voordat "SET" (INSTELLEN) verdwijnt, op "2".

Wanner "S-2" worden weergegeven, is de instelling voor bij en keert terug maar de vorige weergave.

2. Het gebruiken van vooraf ingestelde hoogte

Bij enige hoogte (niet beschikbaar onder de reset- en foutstatus), können toetsen 1-4 worden gezruikt voor het snel bereiken van de vooraf ingestelde hoogte. Als de huidige hoogte een dergelijkke vooraf ingestelde hoogte heeft bereikt, worden geen actiesuitgevoerd.

3. Het wijzigen van de hoogte

• Gebruik de toets "Omhoog" om de display op te heffen. Het opheffen stopt automatisch bij het bereiken van de hoogtelimiet. Denk eraan dat de toets "Omhoog" een "klikken voor werkinq"-toets is, d.w.z. Dat het opheffen Niet onmiddelijk stopt bij het loslaten van de toets. Het zar inplaats waarvan een korte afstand vertragen en verwolgens stoppen.
• Gebruik de toets "Omlaag" om de display omlaag te brengen. Het opheffen stopt automatisch bij het bereiken van de hoogtelimiet. Denk eraan dat de toets "Omlaag" een "klikken voor werkinq"-toets is, d.w.z. Dat het opheffen Niet onmiddelijk stopt bij het loslaten van de toets. Het zal inplaats waarvan een korte afstand vertragen en verwolgens stoppen.

4. Resetten van systeem

Herinnering voor resetten: wonneer het informatievenster "RST" of andere foutcodes weergeeft, waardoor de pijler Niet maar de maximum hoogte worden opgeheven, moet het handmatig worden bediend voor het resetten van het gehele systeme:

Resetten:

1. Wanner het informatievenster "RST" weergeeft, houdt u de toets "Omlaag" ingedrukt en de pijler begint omlaag te gaan. Nadat de weergave van "RST" in het venster verdwijnt, bevindt de weergegeven hoogte zich op de minimumwaarde.

1. Wanner de in het informatievenster weergegeven hoogte zich op de minimumwaarde befindt, houdt u de toets "Omlaag" ten minste 5 seconden ingedrukt.

NB: Tijdens het resetten en opheffen要去 zich bewust�n van enige persoon of object dat zich in de buurt iof onder de display kan bevinden voor het vermijden van letsel of schade.

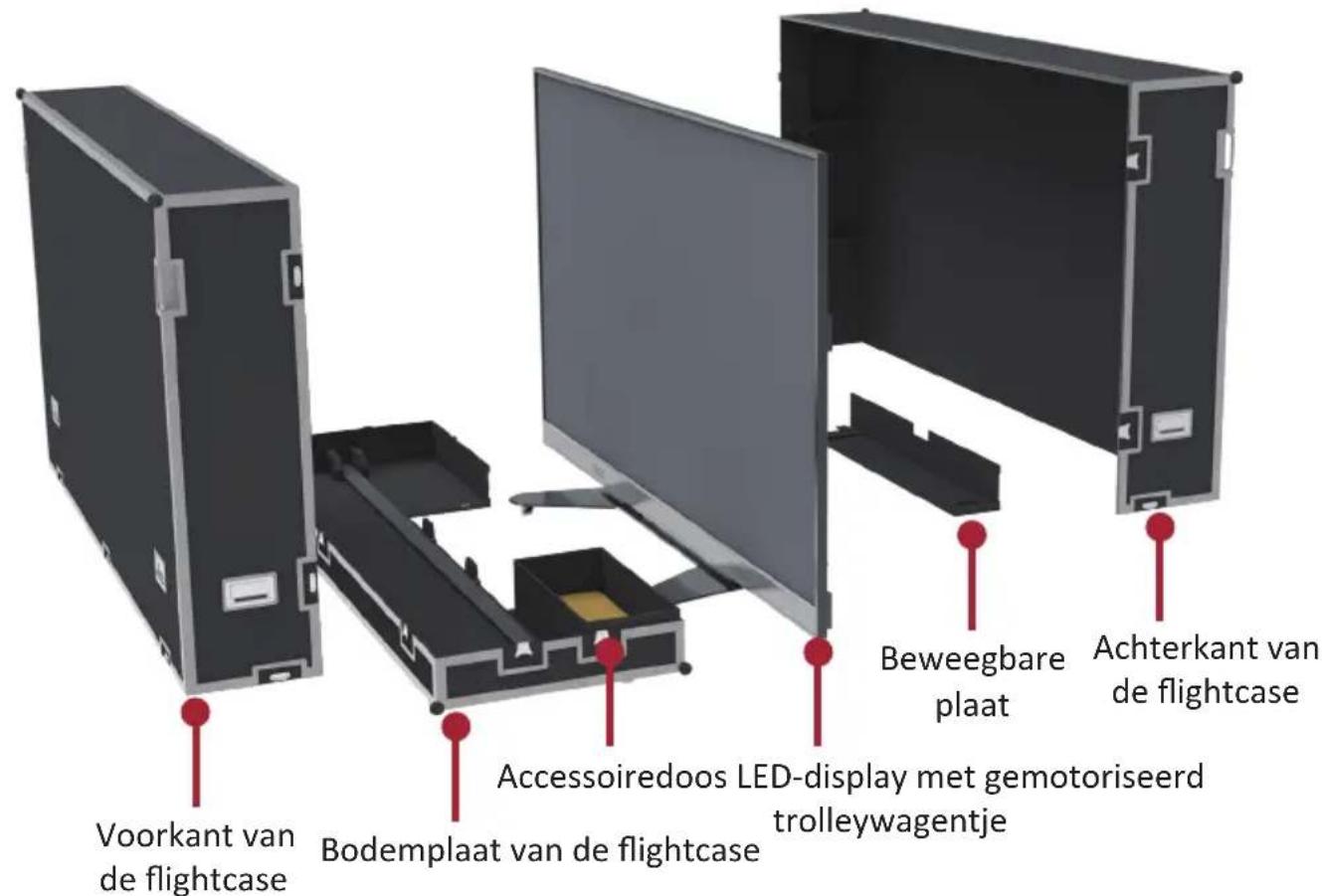

Schematisch diagram van componenten

I. Behandelen en verplaatsen van flightcases

! NB: Tijdens het verplaatsen, behandelen,plaatsen en Transporteren van flightcases要去 u altijd de gespecificeerde positie omhoog houden, en Niet omkeren, voor het voorkomen van stoten en schade aan de structuur van de apparatusu er de componenten van de display.

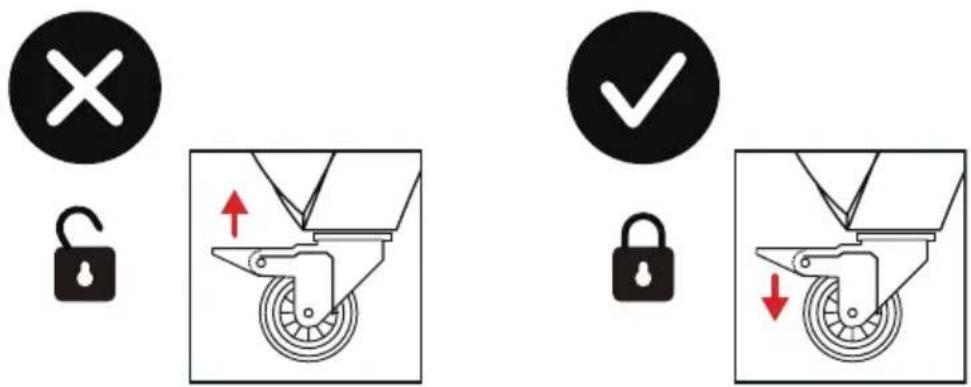

1. Voorafgaand aan het verplaatsen van een flightcase, trekt u de remvergrendelingen van die ces rollen aan de onderkant omhoog, waar bij de vrijgave van de remstatus worden gegarandeerd.

1. Zorg ervoor dat de groep vlak staat, met een hoogteverschil van minder dan 1,5 cm, en dat de ondergrond gemakkelijk meer dan het gewicht van de gehele apparatuur kan dragen.

2. Bij verplaatsen zich ten minste twee volwassenen nodig.

II. Uitpakken

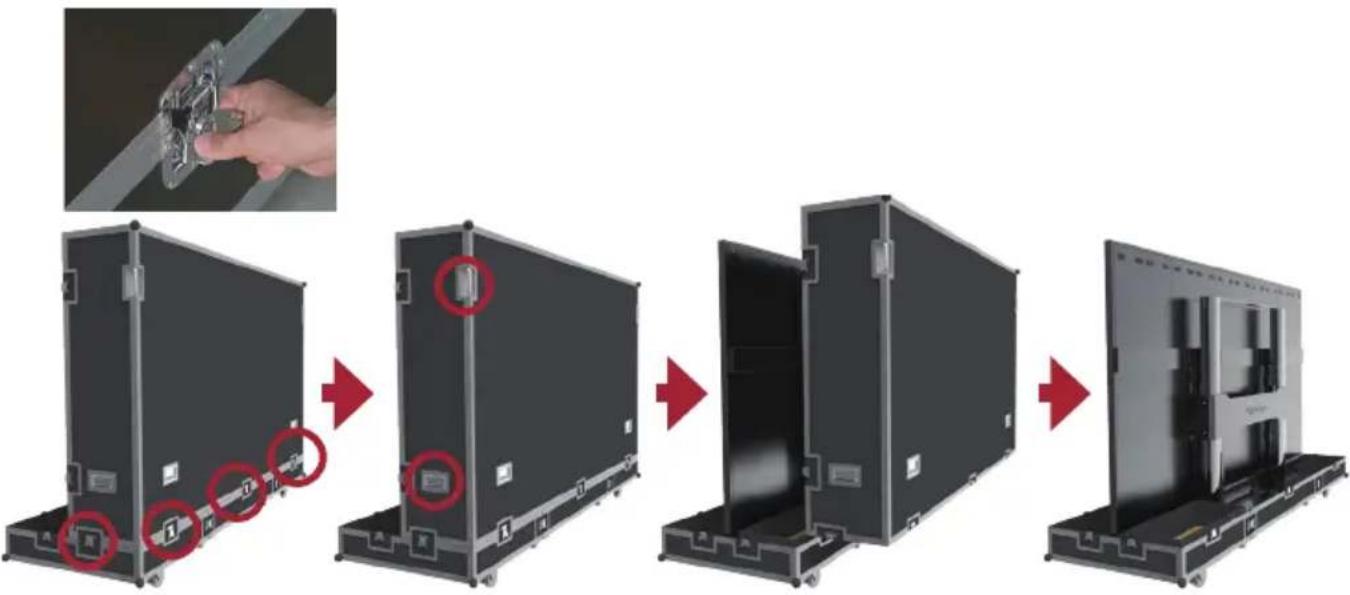

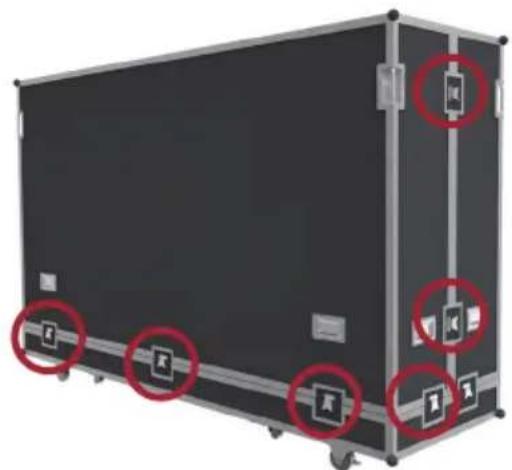

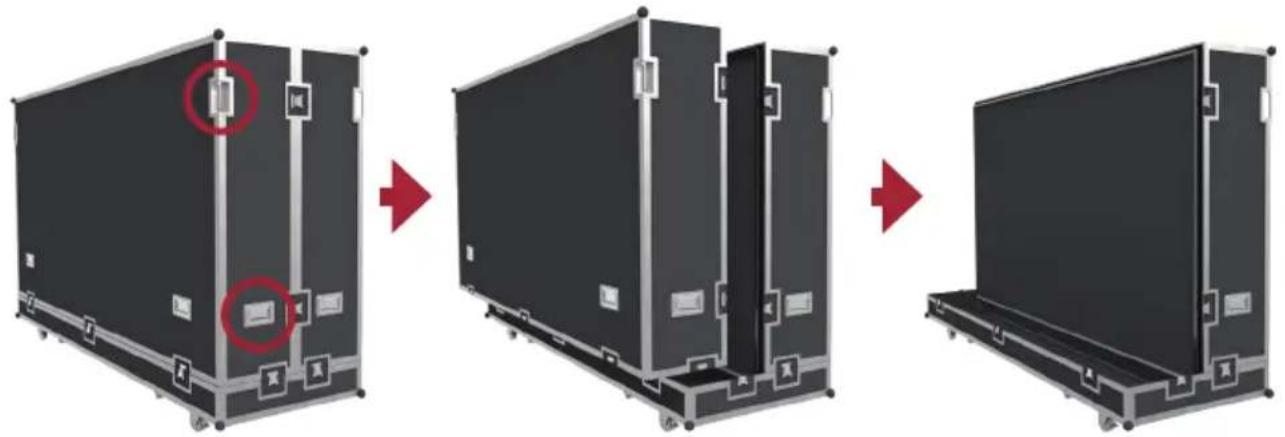

1. Nadat de flightcase waar de aangewezen locatie is verplaatst, opent u de flightcase overeenkomstig de volgorde van Voorkant, Achterkant, Beweegbare plaat en Bodemplaat. Raadpleeg het volgende diagram voor het onderscheiden van de Voorkant en de Achterkant.

(Voorkant) (Achterkant)

1. Trek, zoals hieronder getoond, aan de hendel van de vergrendelingen, en draai de hendel gegen de klok in voor het ontgrendelen van die 9 vergrendelingen die de Voorkant verbinden met de Bodemplaat en de Achterkant, waar bij uervoor zorgt dat elke vergrendeling Niet worden gekoppeld.

1. Twee Personen要去en de handgrepen vastpakken, als aangegeven door de rode cirkels hieronder, en trekken. Tijdens het opheffen houdt u de Voorkant vlak verwijl het worden verplaatst maar een andere locatie.

1. Trek, zoals hieronder getoond, aan de hendel van de vergrendelingen, en draai de hendel gegen de klok in voor het ontgrendelen van die 5 vergrendelingen die de Achterkant verbinden met de Bodemplaat, waar bij u ervoor zorgt dat elke vergrendeling Niet worden gekoppeld. Twee personen要去en de handgrepen vastpakken, als aangegeven door de rode cirkels hieronder, en trekken. Tijdens het opheffen, het u de Achterkant eraf maar een andere locatie, waar bij u ervoor zorgt dat u de achterkant vlak blijft.

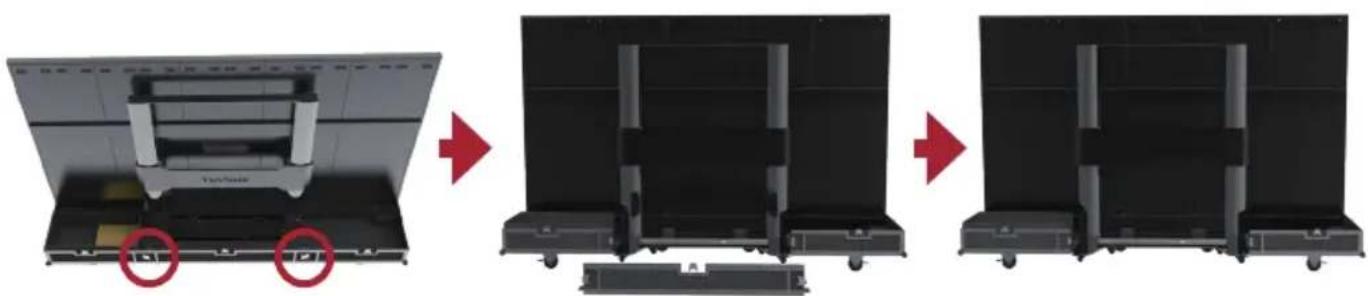

1. Open, zoals getoond in de rode cirkels hieronder, de 4 vergrendelingen van de Beweegbare plaat aan de onderkant van de flightcase, en hef de Beweegbare plaat op terwijl u de onderkant ervan omhoog houdt. Trek de Beweegbare plaat er van achterenuit om te scheiden.

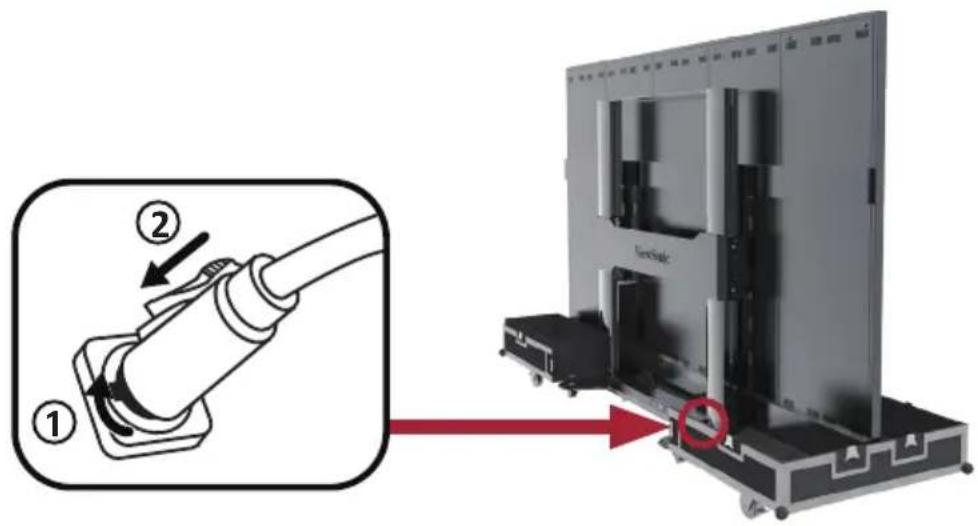

1. Haal het strooensnoeruit de accessoiredoos. Steek de flightplug in het holle contact rechts van de basisbedieningskast van het scherm en draai de plug 90^ met de klok mee (zoals hieronder getoond). Zorg ervoor dat de stekker stevig is aangesloten (men zou een klik moeten horen). Steek het andere uiteinde van de stekker in een stopcontact. Zorg ervoor dat het stopcontact voldoet aan de specificaties en normen van het LED-weergaveschem (contact van 30A voor gebied van 110V, en contact van 16A voor gebied van 220V).

1. Nadat het stroomsnoer op de juiste manier is aangesloten, zullen het groene lampje en de cijfers op de bedieningshefplaat van de basis van het scherm AAN zich. Toetsen worden gezruikt voor het regelen van de hefbedieningen van het scherm.

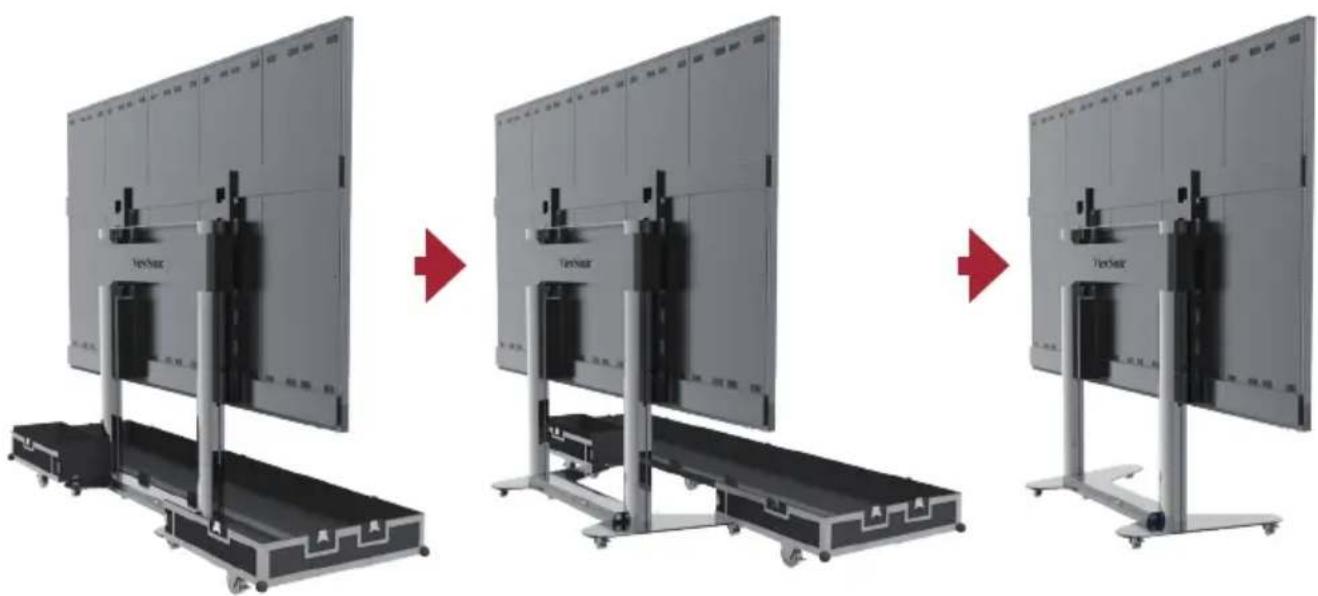

1. Nadat het scherm maar een bepaalde hoogte is opgeheven, trekt u de Bodemplaat van de flightcase er van de voorkantuit.

III. Verpakking en behandeling

1. Zorg ervoor dat de LED-display UIT is, en dat de accessoiredoos is geplaatst in het rooster overeenkomstig de Bodemplaat van de flightcase. De Bodemplaat van de flightcase, die zich dicht bij de grond zal bevinden, is geklemd in de basis van het scherm vanaf de positie van de voorkant, zoals hieronder getoond.

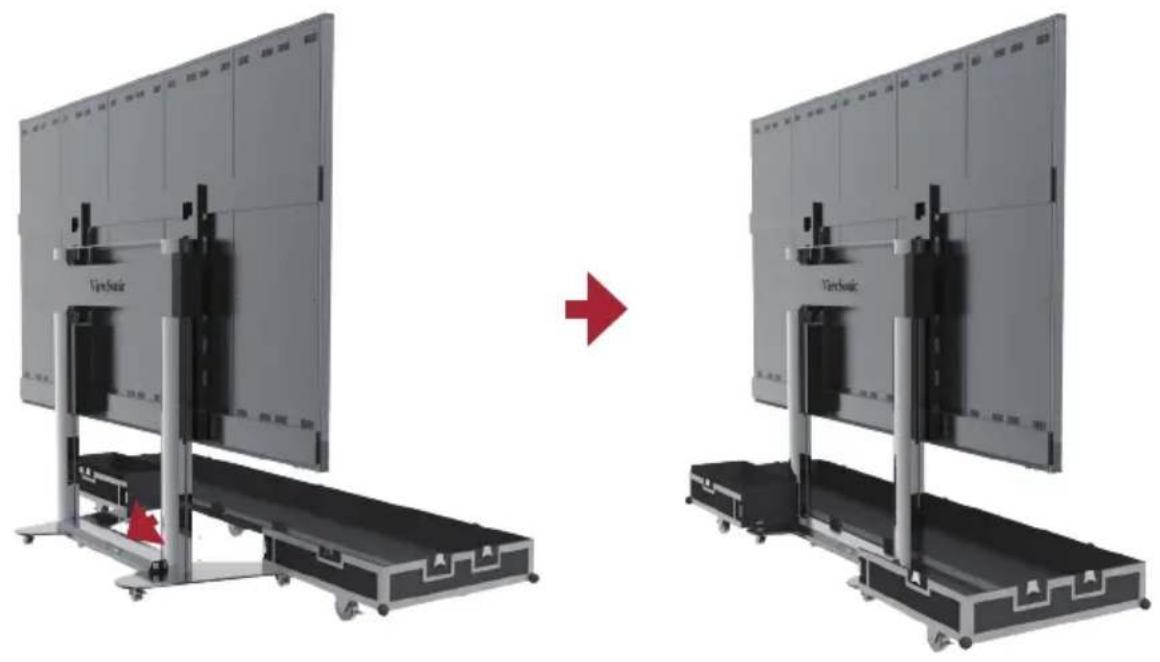

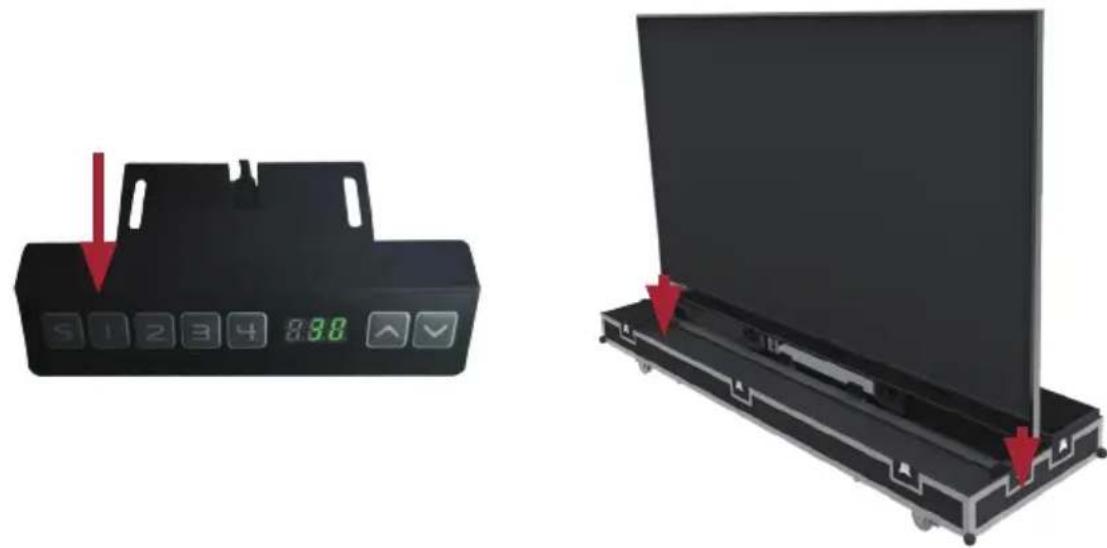

1. Schakel de display in en druk op de toets 1 op de bedieningskast bij de basis, of houd de toets "Omlaag" ingedrukt, om het scherm omlaag te brengen maar de laagste stand totdat het zich binnen de sleuf van het wagentje bevindt, zoals hieronder getoond:

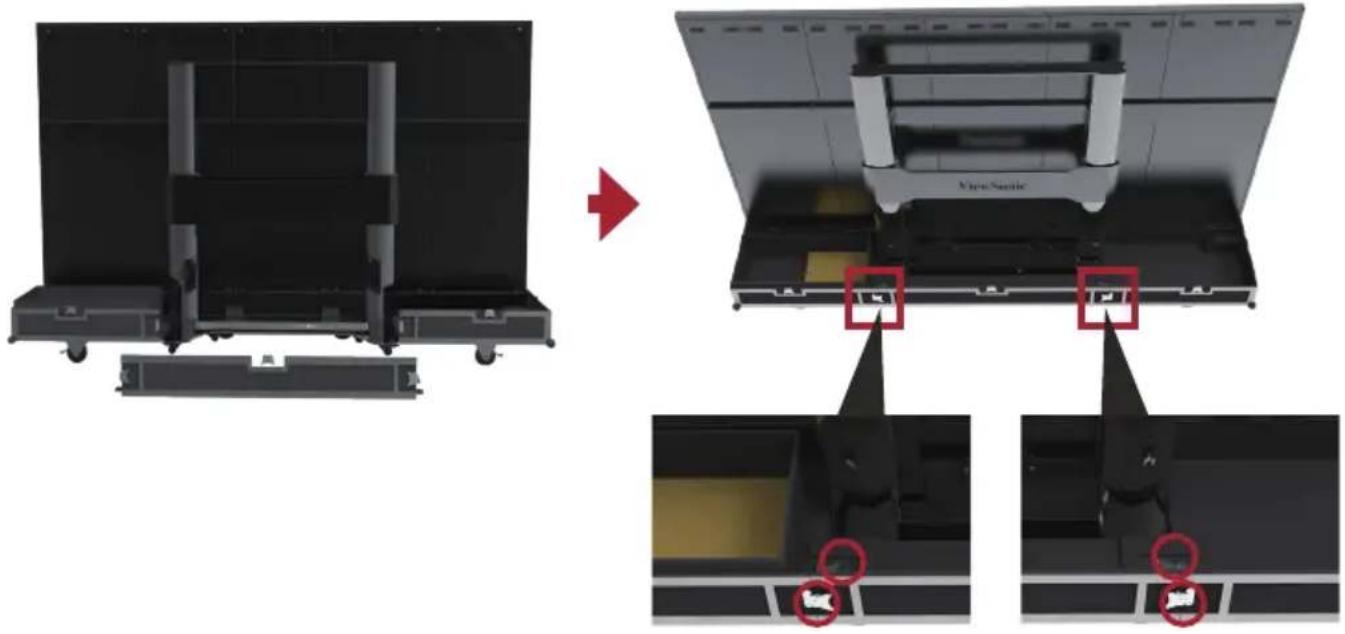

1. Plaats de Beweegbareplaat van achteren, zoals hieronder getoond, en maak de 4 vergrendelingen vast die zich verbonden met de Bodemplaat. Zorg ervoor dat de klemmen gekoppeld�<|im_start|>

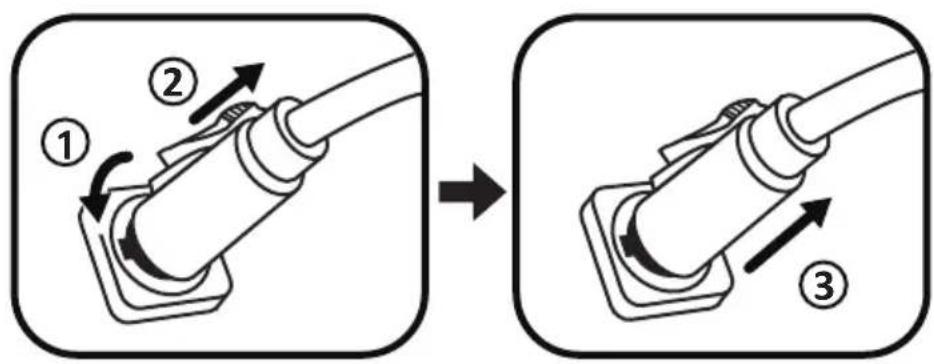

1. Zorg ervoor dat de display uitgeschakeld is, en koppel verwolgens het stroomsnoer los van het stopcontact. Verwijder verwolgens de flightplug door het 90^ gegen de klok in te draaien. Plaats tenslotte het stroomsnoer in de Back-updoos op de Bodemplaat.

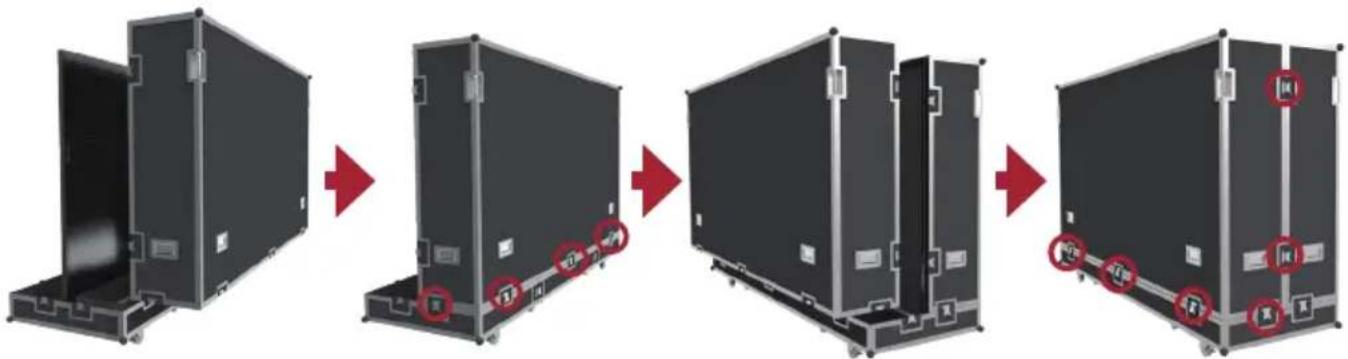

1. Twee Personen zijn nodig voor het opheffen van de Achterkant van de flightcase, waarbij de Achterkant worden uitgelijnd met de positie van de vergrendelingen van de Bodemplaat. Wanner het is uitgelijnd, draait u de 5 vergrendelingen met de klok mee voor het beveiligigen van de verbinding met de Bodemplaat. Hef daarna de Voorkant van de flightcase op de Bodemplaat, waar bij de Voorkant worden uitgelijnd met de positie van de vergrendelingen. Wanner het is uitgelijnd, draait u de 9 vergrendelingen met de klok mee voor het beveiligigen van de verbindingussen de Voorkant, de Bodemplaat en de Achterkant. Zorg ervoor dat de vergrendelingen op deplaats� gekoppeld, en dat er geen overduuidelijk openingen�.

1. Nadat de flightcase is gesloten, zich ten minste twee Personen nodig om de case te verplaatsen maar de opslag- of transportlocatie. Zorg ervoor dat de remvergrendelingen zich gekoppeld op alle ces de roller na het bereiken van de opslag- of transportlocatie van de case.

NB: Bij het opbergen van de flightcase要去 uervoor zorgen dat de ondergrond vlak is en dat allezes de rollen vergrendeld zijn.

NB: Voor gedetailleerde instructies over de apparatuur, raadpleegt u de handleiding, die men kan vinden via de volgende links:

NOOT: Specificaties van het product�zijn onderhevig aan wijziging zonder voorafgaande kennisgeving.

Specifications

Item Categorie Specificaties
Model LD135-152
LED beeldscherm Type	e Direct View LED bee	dschem
	Formaat 135"
	Weergavegebied 118	11" (H) x 66.44" (V) 3.000 mm (H) x 1.687.5 mm(V)
	Pixelpitch 1,56 mm
	Resolutie FHD, 1920 x 1080	up to 4.440Hz
	Vernieuwings-frequentie
	Contrast Ratio 6000:1 (Typisch)
	Helderheid 100-600 dd/m 2 (8 aanpassingsniveau's)
	LED Levenduur 100.000 uur
Ingangssignaal 2 x HD	MI (1920 x 1080 @ 60Hz, HDCP 1.4) 1 x LAN (RJ45) 1 x USB Type A (3.0) 2 x USB Type A (2.0)
Uitgangssignaal 1 x HD	DMI (1080p @ 60Hz)
		1 x Geluid Uitvoer (3,5 mm) 1 x USB Type B (voor debug) 3 x USB Type A (Stroom) [5V/1A x 1; 5V/0,5A x 2]
Luidsprekeruitgang 5	W x 2 Stereo
RS-232		RS-232 Seriele Controle
Stroom	Voltage	100-120V/30A ~ 50/60Hz 220-240V/15A ~ 50Hz (verschilt per land)
Werkingsom-standigheden	Temperatuur	32° F tot 104° F (0° C tot 40° C)
	Vochtigkeit	20%~80% nicht-condenserend
	Hoogte	≤ 6.562 ft (2.000 m)
Opslagom-standigheden	Temperatuur	-4° F tot 140° F (-20° C tot 60° C)
	Vochtigkeit	10%~90% nicht-condenserend
	Hoogte	≤ 6.562 ft (2.000 m)
Fysieke afmetingen (B x D x H)		3.020 x 1.941-2.531 x 930 mm (118,9" x 76,4" x 99,6")
Gewicht Fysiek 240 kg
Energieverbruik	Aan	2.030W (Normaal) 2.900W (Max)
	Slaapstand <0,5W
	Uit <0W

NOOT: Specificaties van het product�zijn onderhevig aan wijziging zonder voorafgaande kennisgeving.
