Type de produit	Moniteur LED grand format pour usage professionnel (mur d'images)
Marque	ViewSonic
Modèle	LDP216121
Poids	340 kg (support mural compris)
Alimentation	Double cordon d’alimentation dédié (2 prises secteur indépendantes requises)
Consommation électrique	Élevée (non spécifiée, nécessite deux cordons)
Nombre de modules LED	128 modules (pièces de rechange fournies)
Boîtiers centraux	8 boîtiers
Boîtier de commande système	1 boîtier avec carte de contrôle principale
Dimensions du mur d’images (approx.)	Hauteur > 3,3 m, distance entre supports supérieurs et inférieurs : 2362,5 mm
Angle de surface mural admissible	< 5 mm (0,197 pouce)
Ventilation	Espace d’air suffisant entre l’écran et le mur ; éviter les flux directs de climatisation ou chauffage
Humidité	Éviter les endroits très humides
Accessoires fournis	Télécommande, câbles réseau (5 m), rallonge IR (3 m), gants antistatiques, outil hexagonal, vis de montage, etc.
Entretien	Nettoyage avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Installation par un professionnel ; deux personnes minimum pour la manipulation ; port de gants antistatiques
Pièces détachées	Modules LED de rechange spécifiques au lot ; puces LED en sachet (1000 pièces)
Réparabilité	Modules LED et boîtiers remplaçables sur site par un technicien qualifié
Garantie	Consulter le manuel ou le revendeur (non spécifiée ici)

FOIRE AUX QUESTIONS - LDP216121 VIEWSONIC

Quel est le poids total de l'écran LDP216121 ?

Le poids total, support mural compris, est d'environ 340 kg. Il est impératif que le mur puisse supporter cette charge en toute sécurité.

Combien de modules LED composent l'écran ?

L'écran est constitué de 128 modules LED répartis sur 8 boîtiers centraux. Des modules de rechange sont fournis selon le pays.

Quelles sont les précautions d'installation pour la ventilation ?

Maintenez un espace d'air suffisant entre l'arrière de l'écran et le mur. Évitez que les bouches de climatisation ou de chauffage soufflent directement sur l'écran. Ne l'installez pas dans un endroit très humide.

Comment raccorder l'alimentation ?

L'écran nécessite deux cordons d'alimentation dédiés branchés sur deux prises électriques indépendantes. Utilisez uniquement les cordons fournis spécialement conçus pour ce produit.

Faut-il des outils spécifiques pour installer les supports muraux ?

Oui, vous aurez besoin d'une clé Allen (5 mm et 8 mm) fournie, d'un outil d'aspiration sous vide et de vis d'expansion M6 selon le type de mur (maçonnerie ou bois).

Comment fixer les boîtiers centraux entre eux ?

Après avoir placé chaque boîtier sur les supports muraux, poussez les boulons de verrouillage et verrouillez chaque crochet avec l'outil hexagonal. Il y a 8 boulons et 16 crochets entre chaque boîtier.

Puis-je nettoyer l'écran avec un produit liquide ?

Non. Utilisez un chiffon doux et sec pour nettoyer la surface. Les produits abrasifs ou liquides pourraient endommager les modules LED.

Que faire si un module LED est défectueux ?

Vous pouvez remplacer le module défectueux par un module de rechange. Assurez-vous qu'il correspond au lot de numéro de série. Portez des gants antistatiques lors de la manipulation.

L'installation est-elle possible par une seule personne ?

Non, en raison du poids (340 kg) et de la taille, il est recommandé de manipuler l'écran à deux personnes ou plus. L'installation doit être réalisée par un professionnel.

Où trouver la notice complète en français ?

La notice d'utilisation au format PDF est disponible gratuitement sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue par email.

MODE D'EMPLOI LDP216121 VIEWSONIC

Guide de démarrage rapide

Élément Quantité Remarque
Sections du boîtier		8 sections au total
Boîtier de commande du système (Côtés gauche et droit)		2 côtés
Guide de démarrage rapide		1
Modules LED		128 modules	Le nombre de modules LED de rechange varie selon les pays.
Télécommande		1
Vis		48 x M6x50mm à expansion (1)48 x TA6x30mm (2)32 x M6x16mm (3)18 x KM3x6mm (4)
Outil hexagonal (clé Allen)		2	1 x 5 mm1 x 8 mm

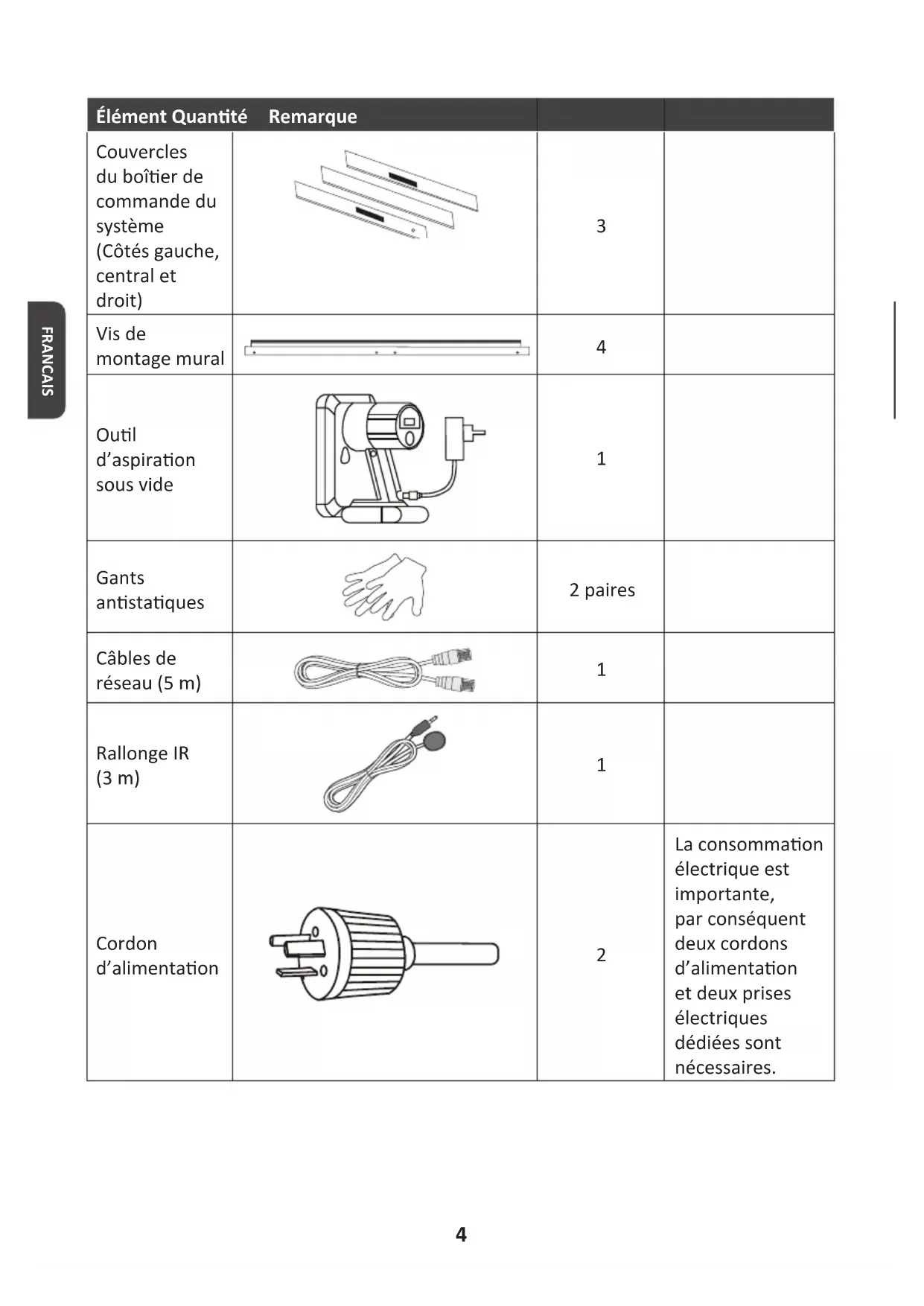

Élément Quantité	Remarque
Couvercles du boîtier de commande du système (Côtés gauche, central et droit)		3
Vis de montage mural		4
Outil d'aspiration sous vide		1
Gants antistatiques		2 paires
Câbles de réseau (5 m)		1
Rallonge IR (3 m)		1
Cordon d'alimentation		2	La consommation électrique est importante, par conséquent deux cordons d'alimentation et deux prises électriques dédiées sont nécessaires.
Élément Quantité Remarque
Sachet avec LED		1 sachet (1 000 pièces)	Puces LED de rechange spécifiques pour le numéro de lot du module. Ne peut pas être utilisé sur d'autres lots de modules LED.

Remarque :

• Ce produit est emballé dans une boîte de transport aérien.
• En raison de sa taille et de son poids, il est recommandé de le manipuler à deux personnes ou plus.

Présentation du produit

Panneau frontal

FRANCAIS Interrupteur d'alimentation Haut-parleur Haut-parleur Interrupteur d'alimentation Panneau de commande E/S

Panneau arrière

Avant l'installation

Maintenez un espace d'air suffisant entre l'arrière de l'écran et le mur pour une bonne ventilation. Veillez à ce qu'aucun flux d'air direct provenant des bouches de climatisation ou de chauffage ne soit dirigé vers l'écran. Évitez d'installer l'écran dans des endroits où l'humidité est élevée. En raison de la forte consommation électrique, utilisez toujours des cordons d'alimentation spécialement conçus pour ce produit.

Montage mural

Installation des supports muraux supérieurs et inférieurs

1. Assurez-vous que la surface et les dimensions du mur constituent un site d'installation approprié.

REMARQUE : La hauteur des supports muraux supérieurs ne doit pas être inférieure à 129,92" (3,3 mètres) par rapport au sol.

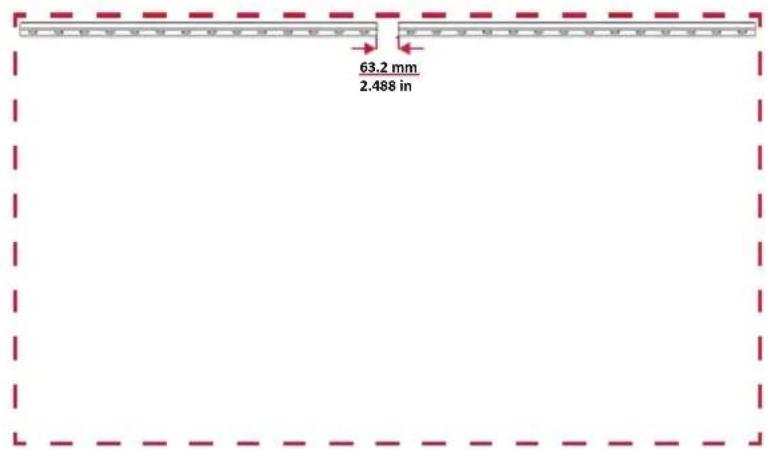

1. En utilisant le support mural (photo ci-dessus) comme guide, marquez au moins 12 trous et pré-percez-les.
2. Installez le premier support mural supérieur avec les vis fournies (M6 x 50 mm à expansion pour maçonnerie; TA6 x 30 mm pour le bois porteur).
3. Répétez l'étape 2, en vous assurant que le deuxième support mural supérieur est de niveau avec le premier support supérieur.

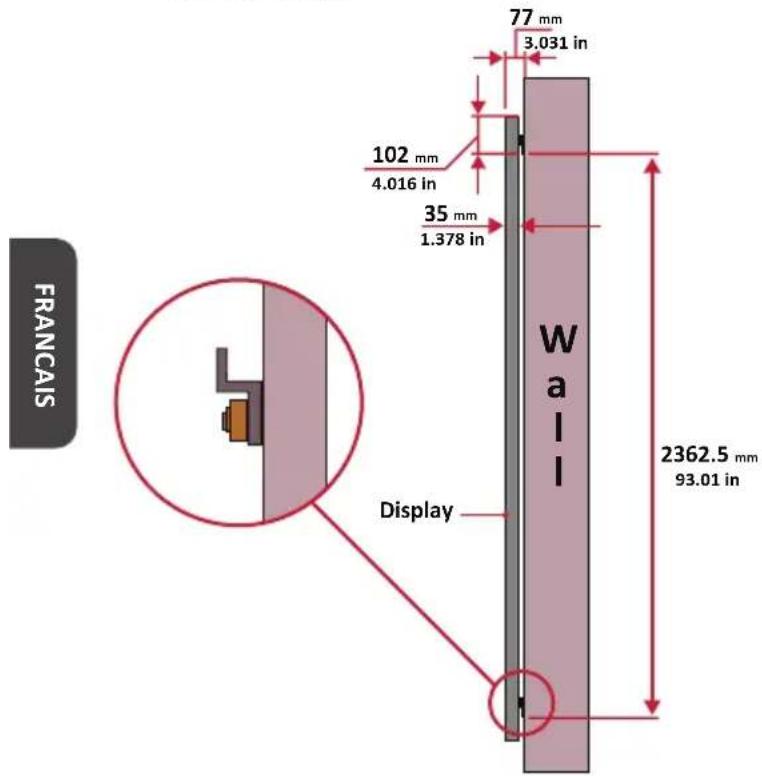

1. Installez les supports muraux inférieurs de la même manière que les supports muraux supérieurs. La distance entre les supports muraux supérieur et inférieur est de 2362,5 mm.

REMARQUE : Vous pouvez également installer les supports muraux supérieurs, suspendre l'écran, puis installer les supports muraux inférieurs pour un ajustement plus précis.

! Assurez-vous que le mur peut supporter en toute sécurité un poids de 749,57 livres. (340 kg).

! Assurez-vous que l'angle de la surface du mur soit <5mm (0,197 pouces).

1. Après avoir installé les supports muraux supérieurs et inférieurs, le mur d'installation devrait avoir cette apparence :

Installation des boîtiers centraux

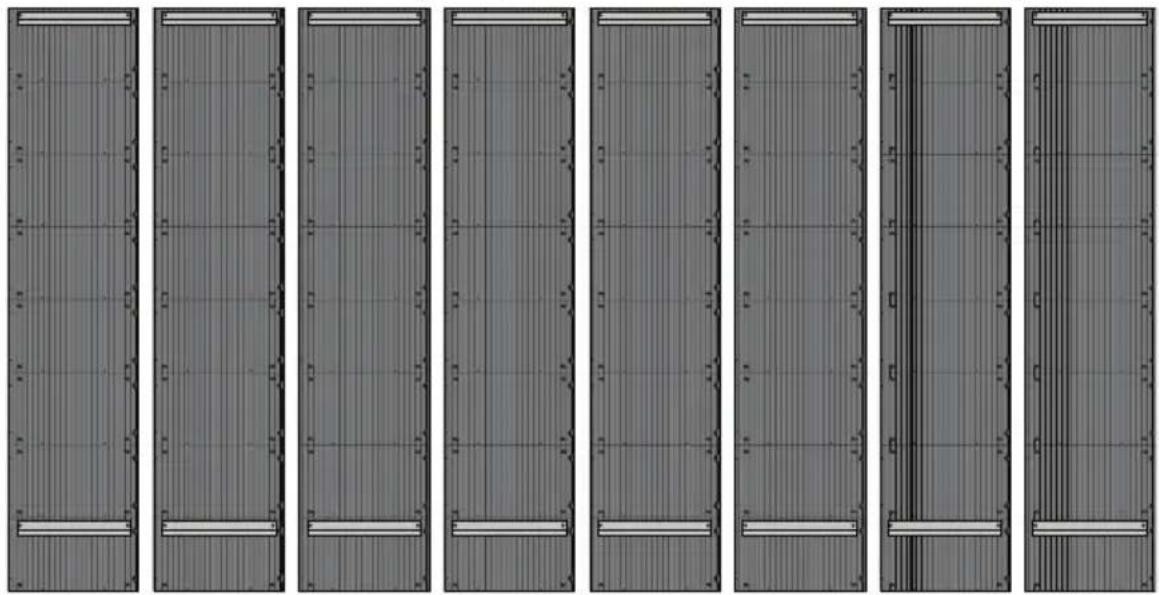

1. Assurez-vous que les supports de montage à l'arrière des 8 boîtiers centraux sont placés aux positions de montage supérieure et inférieure comme indiqué ci-dessous :

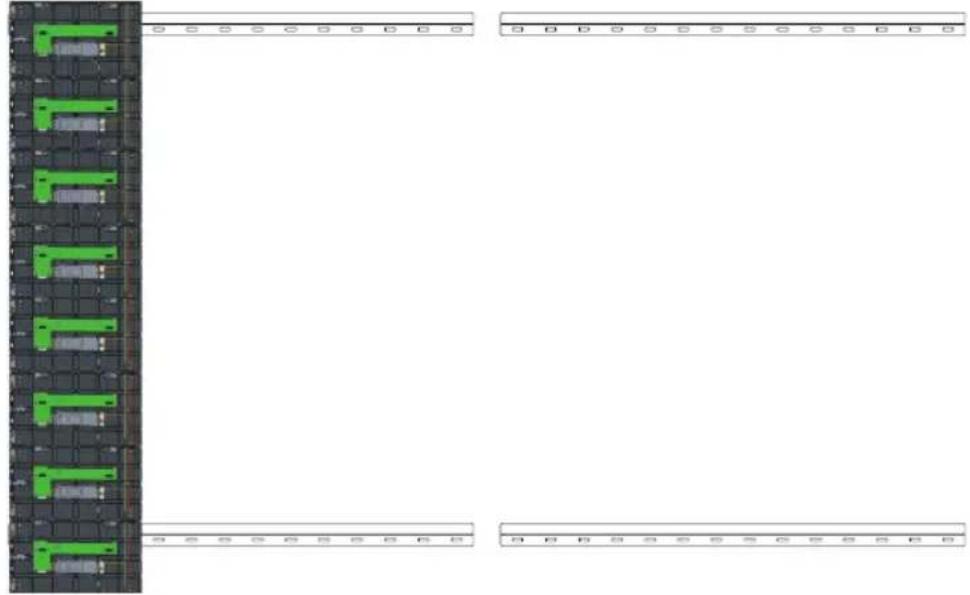

1. Soulevez prudemment chaque boîtier central pour le placer sur les supports muraux supérieurs.

1. Assurez-vous que les supports de montage tiennent bien sur les supports muraux comme indiqué ci-dessous.

Wall Display

Wall

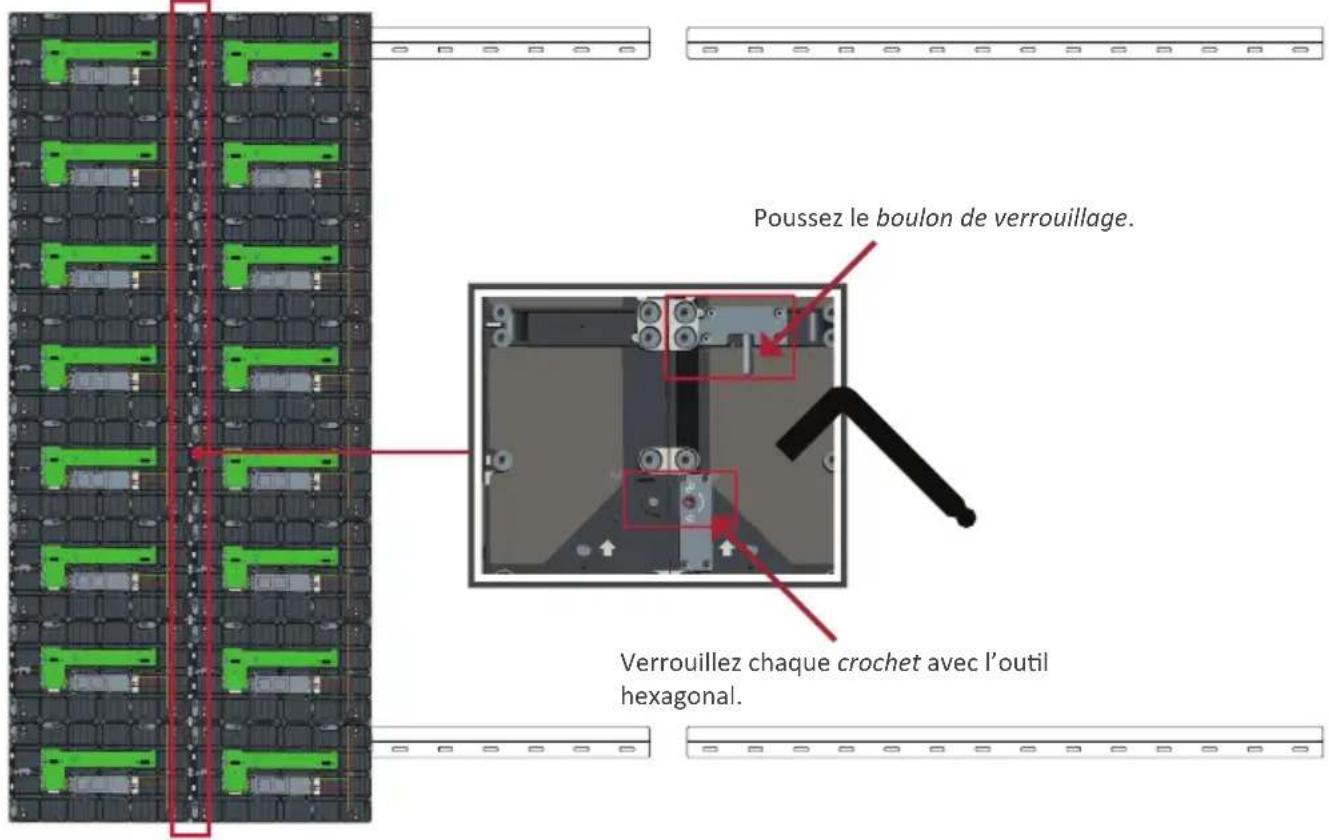

1. Poussez chaque boulon de verrouillage et verrouillez chaque crochet avec l'outil hexagonal pour solidariser fermement les boîtiers. Il peut être nécessaire d'aligner le trou avec une clé Allen afin d'engager le boulon de verrouillage.

Poussez le boulon de verrouillage. Verrouillez chaque crochet avec l'outil hexagonal.

REMARQUE : Il y a 8 boulons de verrouillage et 16 crochets entre chaque boîtier.

1. Placez les armoires restantes sur les supports de montage mural supérieurs. Installez de gauche à droite, en vous assurant que les pattes de fixation sont solidement maintenues sur les supports de montage mural.
2. Répétez l'étape 4, en fixant les boîtiers ensemble avec chaque boulon de verrouillage et chaque crochet.

Poussez le boulon de verrouillage.

Verrouillez chaque crochet avec l'outil hexagonal.

REMARQUE : Il y a 8 boulons de verrouillage et 16 crochets entre chaque boîtier.

Connexion du boîtier de commande du système

1. Dépliez soigneusement le panneau du boîtier de commande du système. Assurez-vous que la carte de contrôle du système principal est sur la gauche.

REMARQUE : Faites preuve de prudence lorsque le boîtier de commande du système est séparé en deux éléments avec des fils attachés.

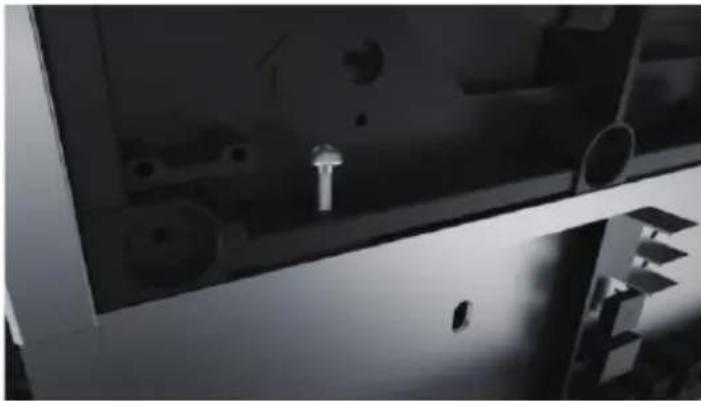

1. Alignez les trous du boîtier avec le boîtier de commande du système à fixer.

Carte de contrôle du système

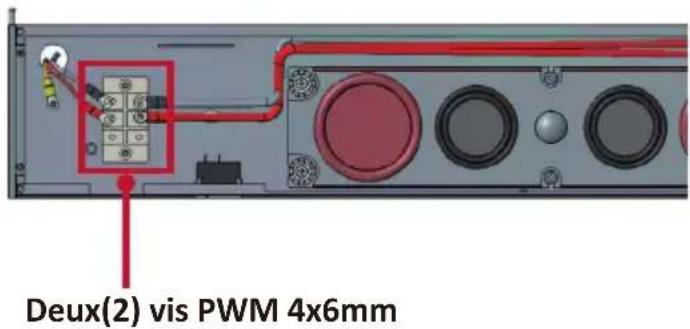

1. Vous pouvez également réinstaller le câble d'alimentation pour lui donner une apparence attrayante. Desserrez les Deux (2) vis PWM 4x6mm, tirez le câble d'alimentation, faites passer le câble d'alimentation par le trou arrière, puis fixez les vis fermement.

Panneau de gauche

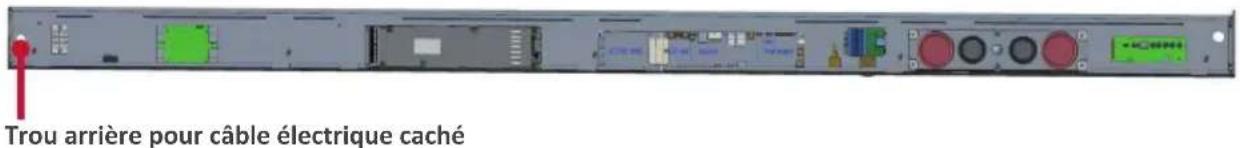

Trou arrière pour câble électrique caché Panneau de droite

Trou arrière pour câble électrique caché

Deux(2) vis PWM 4x6mm

Deux(2) vis PWM 4x6mm

Utilisation par un professionnel uniquement.

1. Fixez ensuite le boîtier de commande du système aux boîtiers avec les 32 vis M6x16mm fournies.

1. Raccordez les câbles réseau et d'alimentation des boîtiers au boîtier de commande du système.

REMARQUE : Il y a 4 câbles de réseau et 8 câbles d'alimentation à connecter.

Réseau 1 Réseau 2 Alimentation Réseau 3 Réseau 4

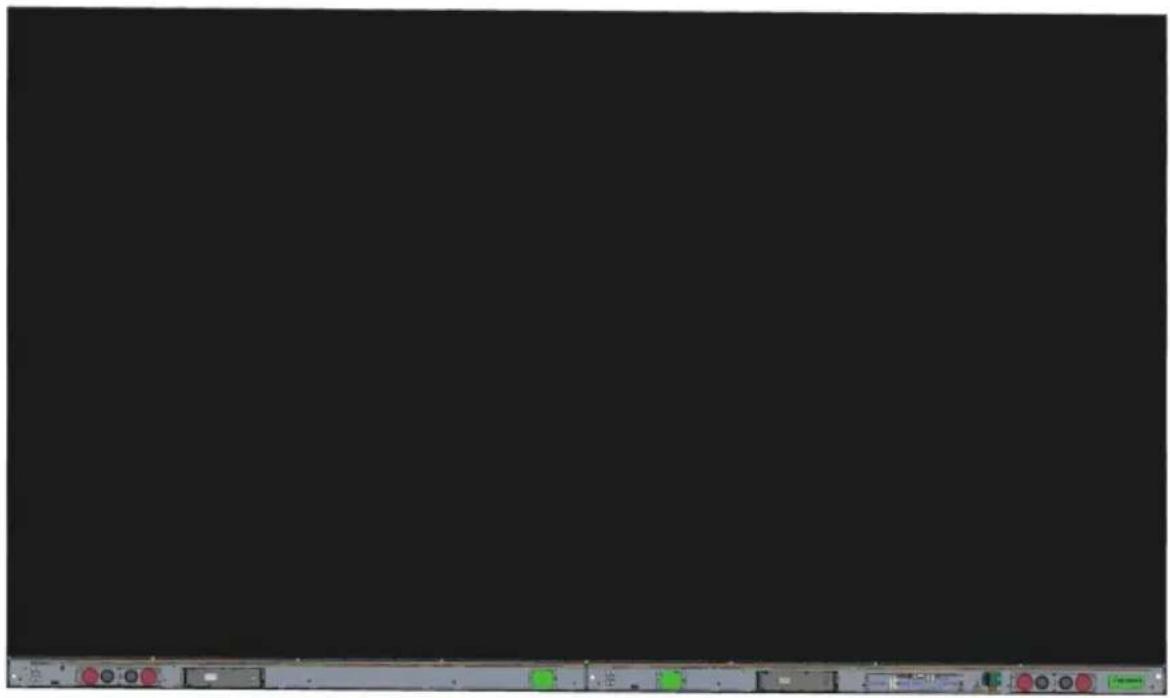

Installation des modules LED

Installez chaque module LED sur les boîtiers, en vous assurant de faire correspondre les numéros du module avec ceux du boîtier.

Veuillez porter des gants antistatiques avant d'installer les modules LED.

Assurez-vous que chaque module est affleurant et qu'il n'y a peu voire pas d'espace entre eux. Il peut être nécessaire de tapoter doucement le module pour le faire affleurer.

Pure black background with no visible text, symbols, or graphical elements

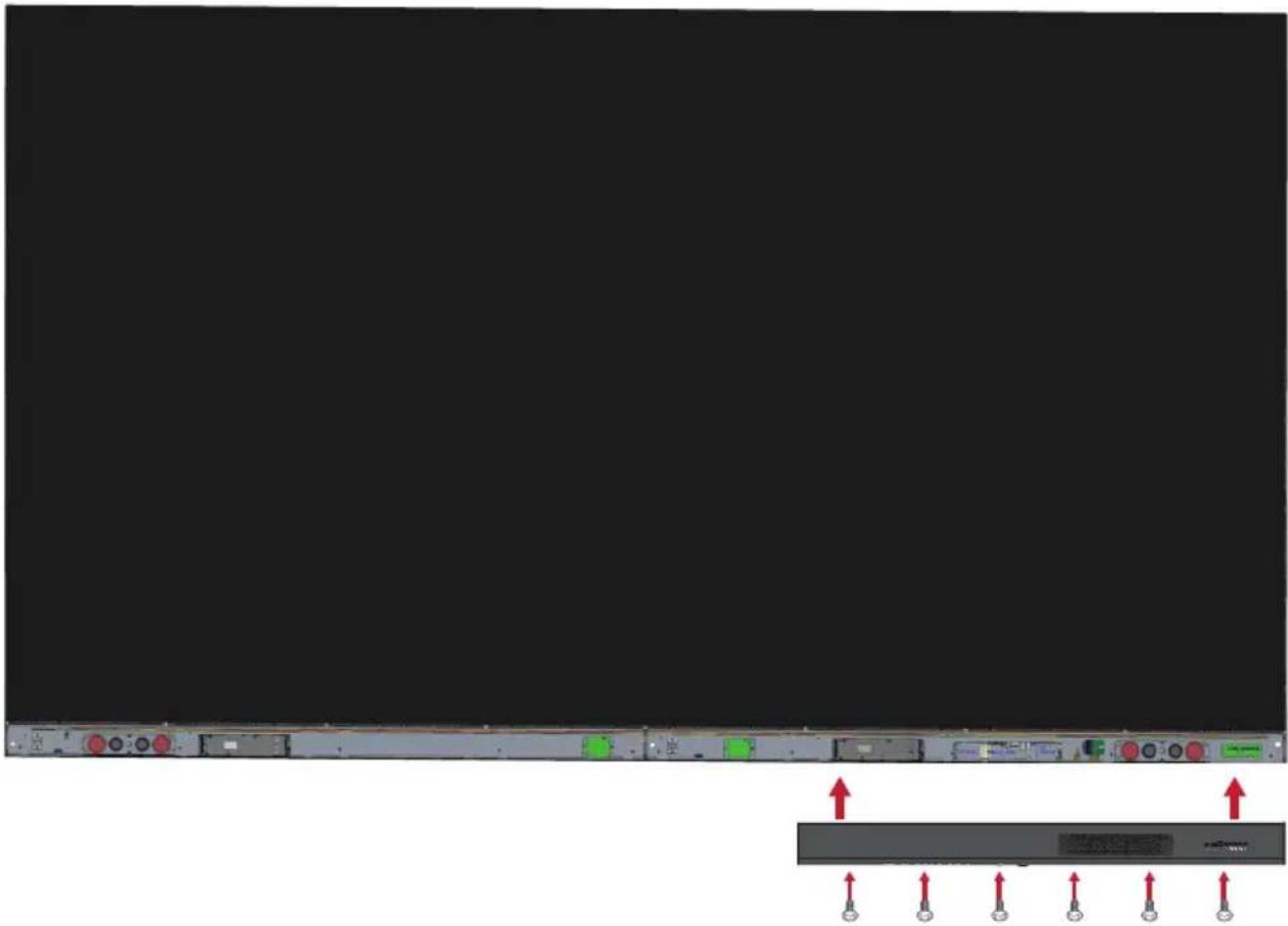

Installation des couvercles du boîtier de commande du système

Il y a trois (3) couvercles du boîtier de commande du système : Gauche, Central et Droit.

1. Commencez par installer le couvercle droit sur le boîtier de commande du système.

REMARQUE : Assurez-vous que le câble du bouton d'alimentation est raccordé au câble d'alimentation du boîtier de commande du système avant de fixer le couvercle.

1. Après avoir raccordé le câble du bouton d'alimentation, assurez-vous que le couvercle droit est correctement aligné avec le boîtier de commande du système; puis fixez-le avec les 18 vis KM3x6mm fournies.

1. Répétez les étapes ci-dessus pour le couvercle central et le couvercle gauche.

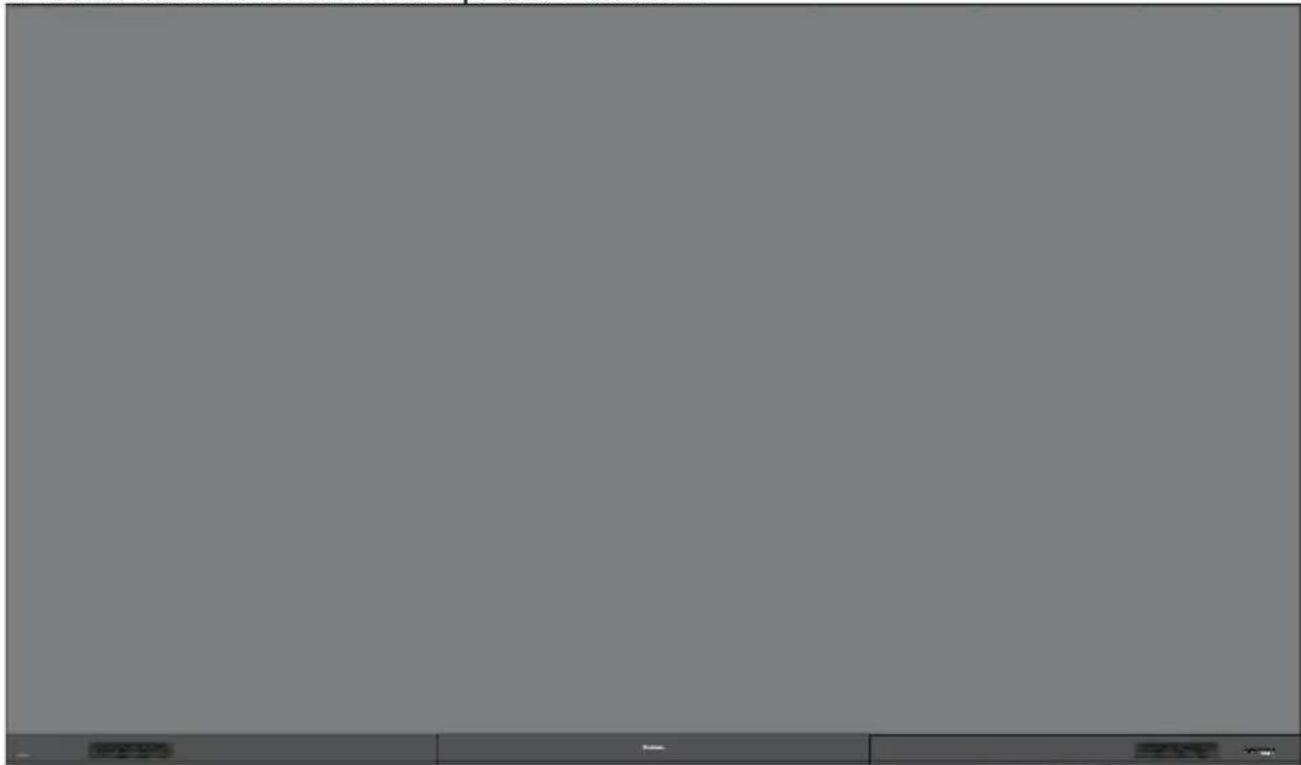

1. Votre écran est maintenant prêt à s'allumer.
