产品类型	大型LED显示器，专业用途（图像拼接墙）
品牌	ViewSonic
型号	LDP216121
重量	340千克（含墙支架）
电源	双专用电源线（需两个独立电源插座）
功耗	高（未指定，需两根电源线）
LED模块数量	128个模块（提供备件）
中央机箱	8个机箱
系统控制盒	1个带主控制卡的盒
拼接墙尺寸（约）	高度>3.3米，上下支架间距：2362.5毫米
墙面允许角度	<5毫米（0.197英寸）
通风	屏幕与墙面之间保持足够的空气间隙；避免空调或暖气的直吹
湿度	避免高湿度环境
提供配件	遥控器、网线（5米）、红外延长线（3米）、防静电手套、六角工具、安装螺丝等
维护	使用柔软干布清洁；请勿使用研磨性产品
安全	由专业人员安装；搬运至少需要两人；佩戴防静电手套
备件	特定批次的备用LED模块；袋装LED芯片（1000颗）
可维修性	LED模块和机箱可由合格技术人员现场更换
保修	请查阅手册或经销商（未指定）

常见问题 - LDP216121 VIEWSONIC

LDP216121屏幕的总重量是多少？

总重量（含墙支架）约为340千克。墙面必须能够安全承受此负载。

屏幕由多少个LED模块组成？

屏幕由128个LED模块组成，分布在8个中央机箱上。根据国家不同提供备用模块。

安装通风方面有哪些注意事项？

保持屏幕背面与墙面之间足够的空气间隙。避免空调或暖气出风口直接对着屏幕吹。不要安装在湿度很高的地方。

如何连接电源？

屏幕需要两根专用电源线分别插入两个独立电源插座。仅使用本产品配套的专用电源线。

安装墙支架是否需要特定工具？

是的，需要随附的内六角扳手（5毫米和8毫米）、真空吸盘工具，并根据墙体类型（砖墙或木墙）使用M6膨胀螺丝。

如何固定中央机箱之间的连接？

将每个机箱放在墙支架上后，推入锁紧螺栓并用六角工具锁紧每个挂钩。每个机箱之间有8个螺栓和16个挂钩。

可以用液体清洁剂擦拭屏幕吗？

不可以。使用柔软干布清洁表面。研磨性产品或液体可能损坏LED模块。

如果LED模块出现故障怎么办？

可以用备用模块更换故障模块。确保模块与序列号批次匹配。操作时佩戴防静电手套。

一个人可以安装吗？

不可以。由于重量（340千克）和尺寸，建议两人或更多人操作。安装必须由专业人员完成。

哪里可以找到完整的法文说明书？

使用说明书PDF格式可在notice-facile.com免费下载。您也可以通过电子邮件索取您语言的翻译。

用户手册 LDP216121 VIEWSONIC

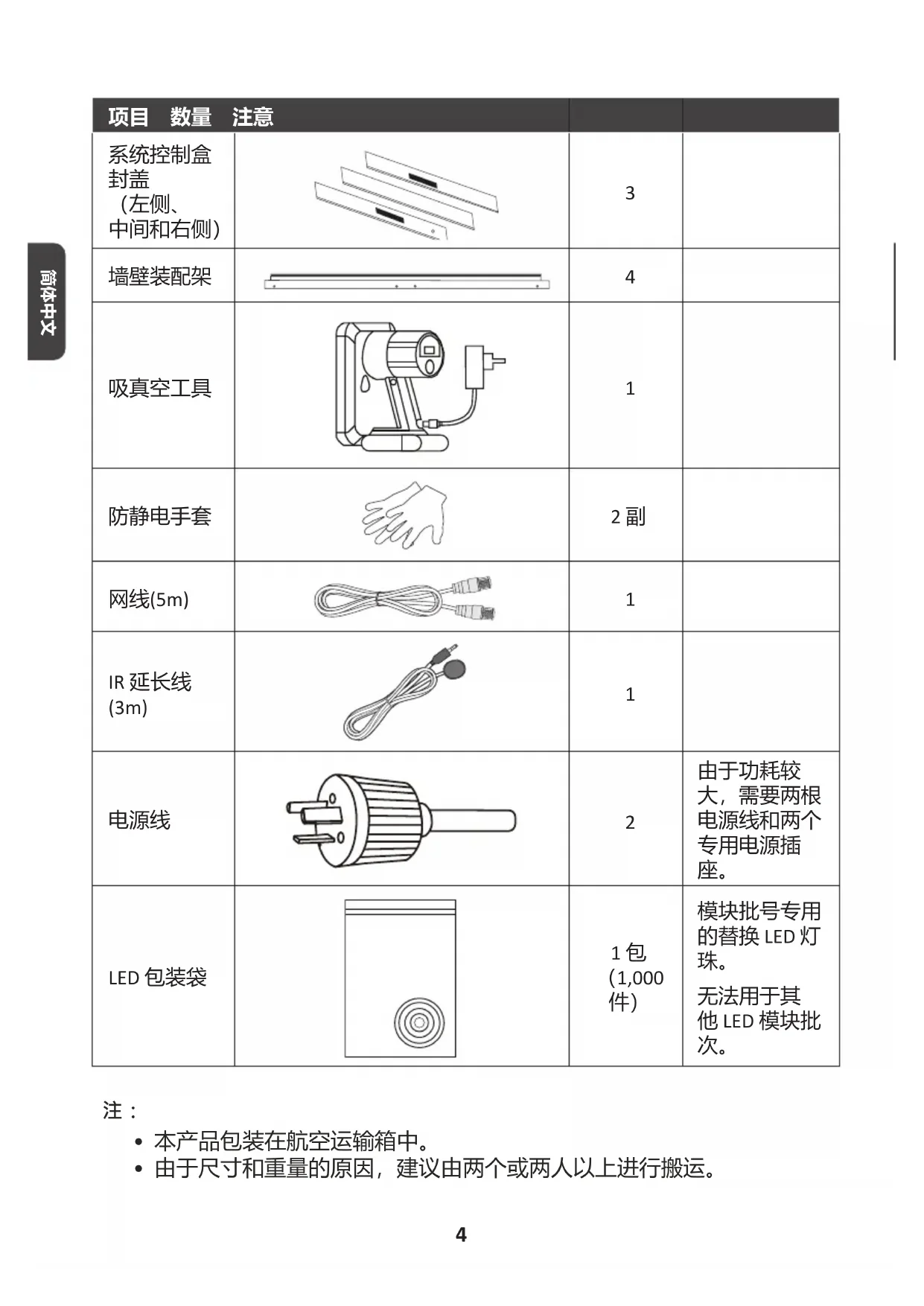

项目 数量 注意
机壳部分		共有8部分
系统控制盒(左侧和右侧)		2侧
快速使用手册		1
LED模块		128个模块	备用LED模块的数量因国家/地区而异。
遥控器		1
螺丝		48 x M6x50mm 膨胀螺丝 (1)48 x TA6x30mm (2)32 x M6x16mm (3)18 x KM3x6mm (4)
六角工具(艾伦扳手)		2	1 x 5 mm1 x 8 mm
系统控制盒封盖(左侧、中间和右侧)		3
墙壁装配架		4
吸真空工具		1
防静电手套		2副
网线(5m)		1
IR延长线(3m)		1
电源线		2	由于功耗较大,需要两根电源线和两个专用电源插座。
LED包装袋		1包(1,000件)	模块批号专用的替换LED灯珠。无法用于其他LED模块批次。

注：
- 本产品包装在航空运输箱中。
- 由于尺寸和重量的原因，建议由两个或两人以上进行搬运。

产品概览

前面板

后面板

简介

安装准备

在显示器背面与任何墙壁之间保持足够大的空气间隙，以确保适当通风。
避免将显示器安装在湿度高的位置。
确保空调或散热口吹出的气流不会直接吹向显示器。
由于功率消耗较大，请务必使用专为本产品设计的电源线。

壁装

安装上下墙壁装配架

注：上方墙壁装配架距地面的高度不得小于129.92"（3.3米）。

1. 以墙壁装配架（如上图所示）为基准，至少标记处 12 个孔，并预先钻孔。
2. 用随附的螺丝安装第一个上方墙壁装配架（M6x50mm 膨胀螺丝用于砖石结构墙壁，TA6x30mm 螺丝用于承重木质结构墙壁）。
3. 重复步骤2，确保第二个上方墙壁装配架与第一个上方装配架对准。

1. 按照安装上方墙壁装配架的方式安装下方墙壁装配架。上方墙壁装配架与下方墙壁装配架之间的距离为 93.01" (2362.5 mm)。

注：或者，安装上方墙壁装配架、挂起屏幕， 然后安装下方墙壁装配架，以便更准确地调试。

注：

确保墙壁可安全支撑 749.57 磅（340 千克）的重量。
! 墙壁表面偏差务必<5mm（0.197英寸）。

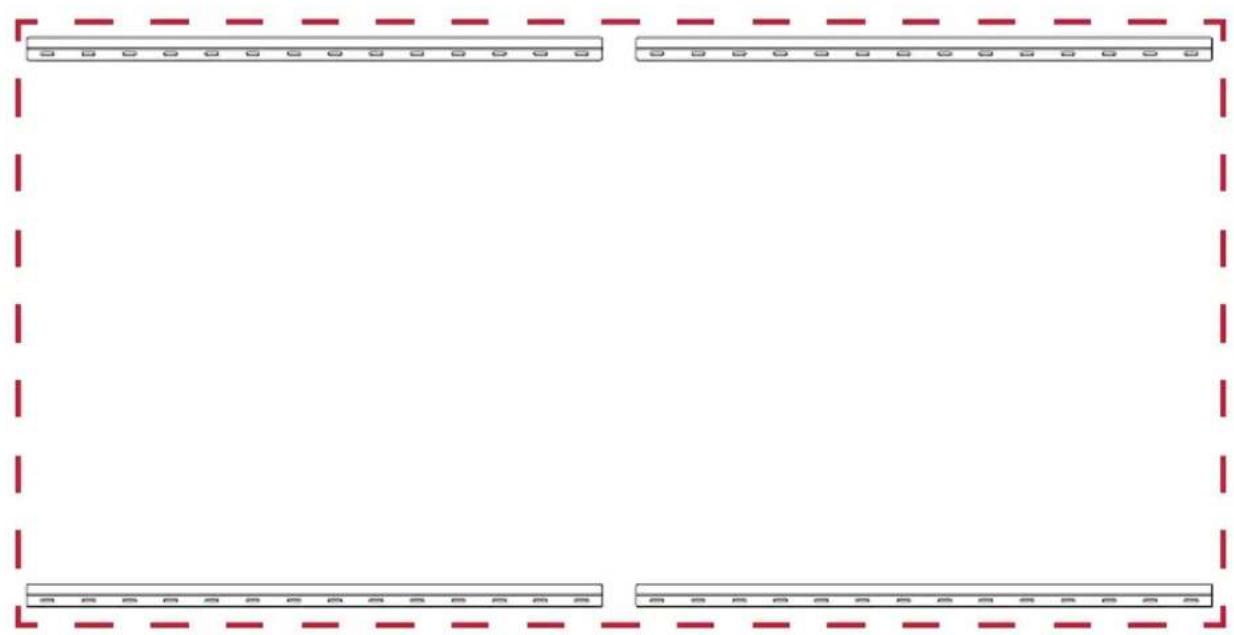

6. 安装上下墙壁装配架后，安装墙壁外观如图所示：

1. 确保八(8)各中间机壳后方的安装支架位于下图所示的上下安装位置:

1. 小心地将每个中间机壳提起并放在上方墙壁装配架上。

1. 确保安装支架稳定地放置在墙壁装配架上，如下图所示。

1. 按压各个锁紧螺栓，然后使用六角工具锁定每个卡钩，使各个机壳牢固地连接在一起。其中可能需要使用艾伦扳手将孔对齐使锁紧螺栓扣合。

注：每个机壳对应有八(8)个锁紧螺栓和十六(16)个卡钩。

1. 将其余机箱放置在上方壁装支架上。按从左到右的顺序安装，确保安装支架牢固地放置在壁装支架上。
2. 重复步骤4，将箱体与每个锁紧螺栓和挂钩固定在一起。

注：每个机壳对应有八(8)个锁紧螺栓和十六(16)个卡钩。

连接系统控制盒

1. 将系统控制盒面板小心展开。确保主系统控制板位于左侧。

注：注意,系统控制盒面板分为两个部分并由导线相连。

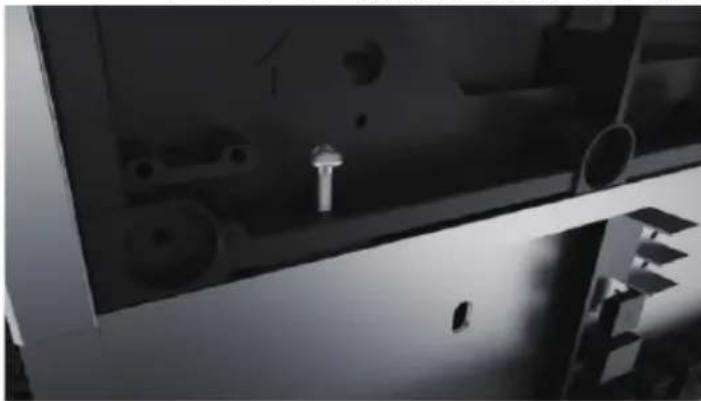

1. 将机壳上的孔与系统控制盒对齐。

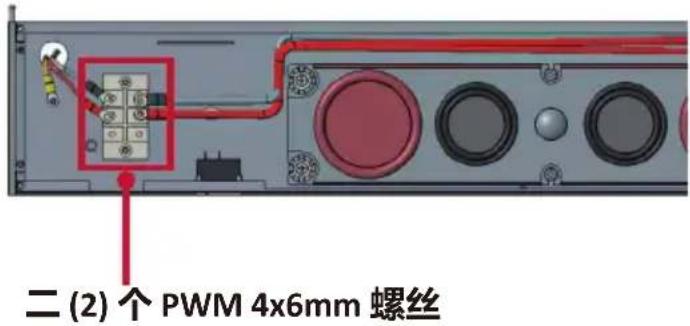

1. 为确保外型美观, 还可重新安装电源线, 拧松二 (2) 个 PWM 4 × 6 ~mm 螺丝, 拔出电源线, 将电源线穿过后盖孔, 然后拧紧螺丝。

左面板

仅可由专业人员操作。

1. 用随附的 32 个 M6x16mm 螺丝进一步将系统控制盒固定到机壳上。

1. 将机壳的网线和电源线连接至系统控制盒上。

注：其中四(4)根网线和八(8)根电源线。

网路1
网路 2 网路 3 网路 4
电源

将各个 LED 模块安装在机壳上，同时确保模块上的数字与机壳上的数字对应。

操作 LED 模块之前，请佩戴防静电手套。

确保各个模块齐平，每个模块之间基本无间隙或完全无间隙。其间可能需要轻轻敲击模块使其与其他模块齐平。

Pure black background with no visible text, symbols, or graphical elements

安装系统控制盒封盖

系统控制盒封盖共有三(3)个：左侧、中间和右侧。

1. 首先，将右封盖安装在系统控制盒上。
   注：在固定封盖之前，务必将电源按钮线与系统控制盒电源线相连。
2. 在连接电源按钮线之后, 确保右封盖与系统控制盒正确对齐, 然后使用附送的 18 个 KM3x6mm 螺丝将其固定。

項目 數量 注意
機櫃部分		共8個部分
系統控制箱(左右兩側)		2側
快速入門手冊		1
LED模組		128個模組	備用LED模組的數量,因國家而異。
遙控器		1
螺絲		48 x M6x50mm 膨脹螺絲(1)48 x TA6x30mm (2)32 x M6x16mm (3)18 x KM3x6mm (4)
六角工具(內六角扳手)		2	1 x 5 mm1 x 8 mm
系統控制箱護蓋(左側、中間、右側)		3
壁掛架		4
真空抽吸工具		1
防靜電手套		2對
網路線(5m)		1
IR延長線(3m)		1
電源線		2	耗電量大,因此需要兩條電源線與兩個專屬電源插座。
LED包		1包(1,000件)	模組批號專屬的更換LED燈珠。無法用於不同的LED模組批次。

備註：

• 本產品包裝在空運箱中。
• 由於尺寸和重量，建議由多人搬運。

產品概述

前面板

後面板

介紹

安装前

！請在顯示器背面與任何牆壁之間，保留足夠的氣隙以確保適度通風。
！確保沒有來自空調或暖氣通風口的直接氣流吹向顯示器。
避免將顯示器安裝在高濕度場所。
由於功耗高，請務必使用專為本產品而設計的電源線。

壁掛

安装上下壁掛架

1. 確保牆壁面積和大小適合安裝。

備註：上壁掛架的離地高度不得小於 129.92"（3.3 公尺）。

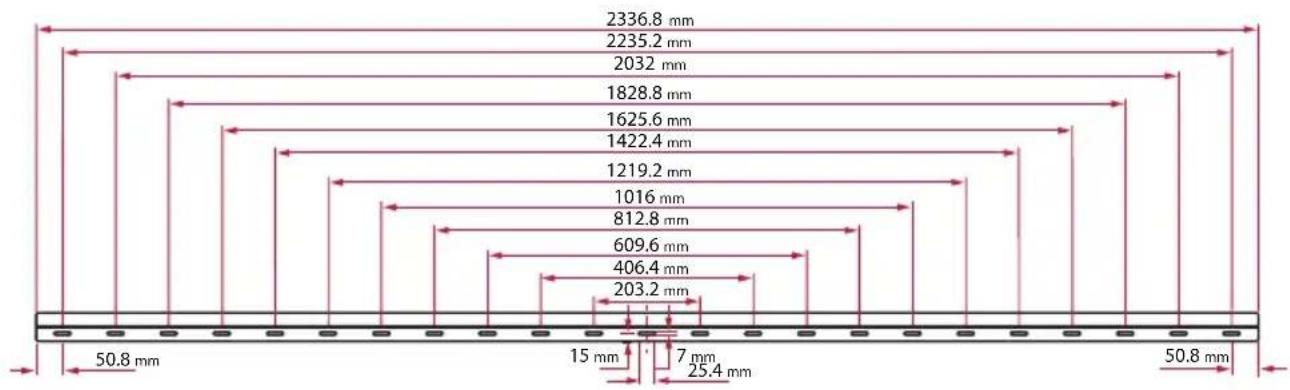

1. 以壁掛架（上圖）為基準，至少標記12個孔並預先鑽孔。
2. 使用隨附的螺絲（M6x50mm 膨脹螺絲用於石材；TA6x30mm 用於承重木材）安裝第一個上壁掛架。
3. 重複步驟2，確保第二個上壁掛架與第一個上架齊平。

1. 安裝下壁掛架，方式與上壁掛架相同。上下壁掛架之間的距離為 93.01"(2362.5 mm)。

備註：您也可以安裝上壁掛架，懸掛螢幕，然後安裝下壁掛架以便更精準地安裝。

! 確保牆壁可安全地支撐 749.57 lbs (340 kg)。
! 確保牆面的偏差小於5公釐(0.197英吋)。
6. 安裝上下壁掛架後，安裝牆應如下所示：

1. 確保八(8)個中間機櫃後側的安裝架位於上下安裝位置，如下所示：

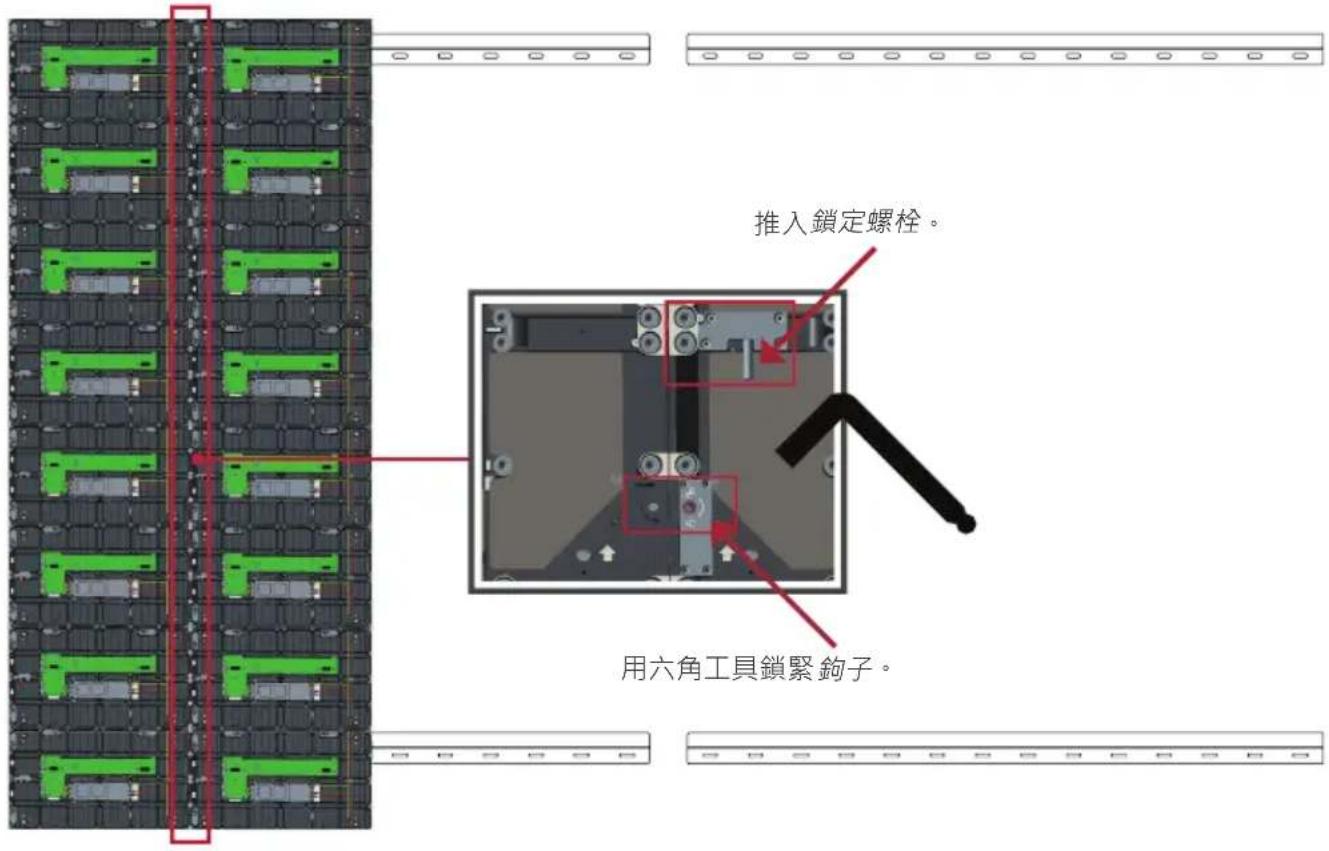

1. 推入鎖定螺栓並用六角工具鎖緊鉤子，將機櫃牢牢連接在一起。可能必須使用內六角扳手對準孔洞，以接合鎖定螺栓。

備註：每個機櫃之間有八(8)個鎖定螺栓和十六(16)個鉤子。

1. 將剩餘的箱體放置於上壁掛架。由左至右安裝，確保安裝架確實座落於壁掛架。
2. 重複步驟4，使用每個鎖定螺栓與掛鉤固定箱體。

備註：每個箱體之間有八(8)個鎖定螺栓和十六(16)個鉤子。

連接系統控制箱

1. 小心地展開系統控制箱面板。確保主系統控制機板位於左側。

備註：請小心，因為系統控制箱面板分成兩部分，已連接電線。

1. 將機櫃的孔對準系統控制箱以裝上。

1. 您也可以重新安裝電源線以確保美觀，鬆開二(2)個 PWM 4x6mm 螺絲，拉出電源線，將電源線穿過後孔，然後鎖緊螺絲。

! 僅限由專業人員操作。

1. 使用 32 支隨附的 M6x10mm 螺絲進一步將系統控制箱固定至機櫃。

1. 將機櫃的網路線和電源線連接至系統控制箱。

備註：有四(4)條網路線和八(8)條電源線要連接。

安裝 LED 模組

將 LED 模組安裝到機櫃上，務必使模組上的對應編號與機櫃相符。

處理 LED 模組前，請先戴上防靜電手套。

確保模組齊平，且彼此之間幾乎沒有間隙。可能必須輕敲模組，以使模組齊平。

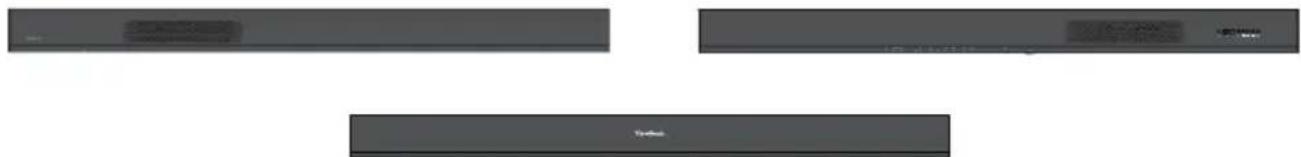

有三(3)個系統控制箱護蓋：左側、中間、右側。

1. 首先將右側護蓋安裝到系統控制箱上。
   備註：固定護蓋之前，請務必先將電源按鈕纜線，連接至系統控制箱電源線。
2. 連接電源按鈕纜線後，確保右側護蓋與系統控制箱正確對齊；然後用 18 支隨附的 KM3x6mm 螺絲加以固定。
