用户手册 LDSTND001 VIEWSONIC

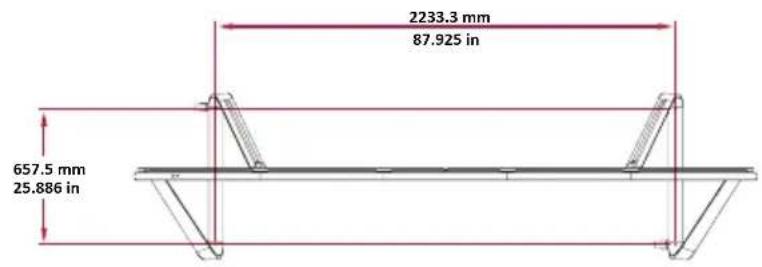

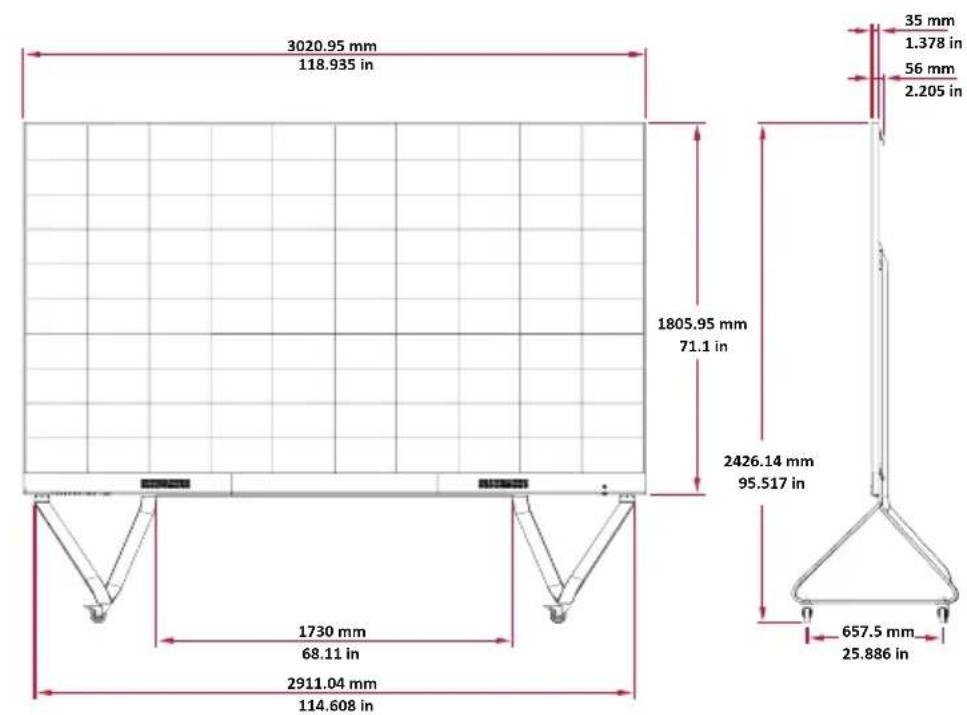

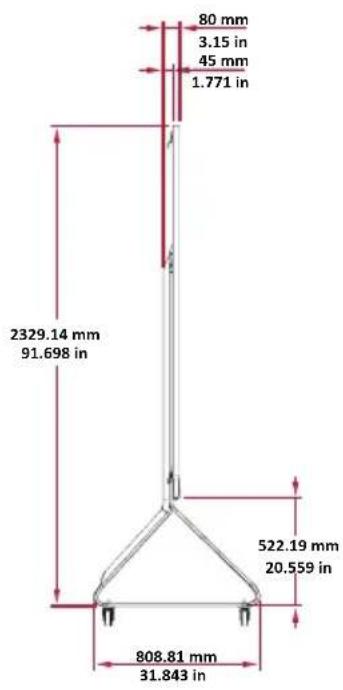

落地支架為選購配件。請依照下述說明將LED顯示器組裝到支架上。

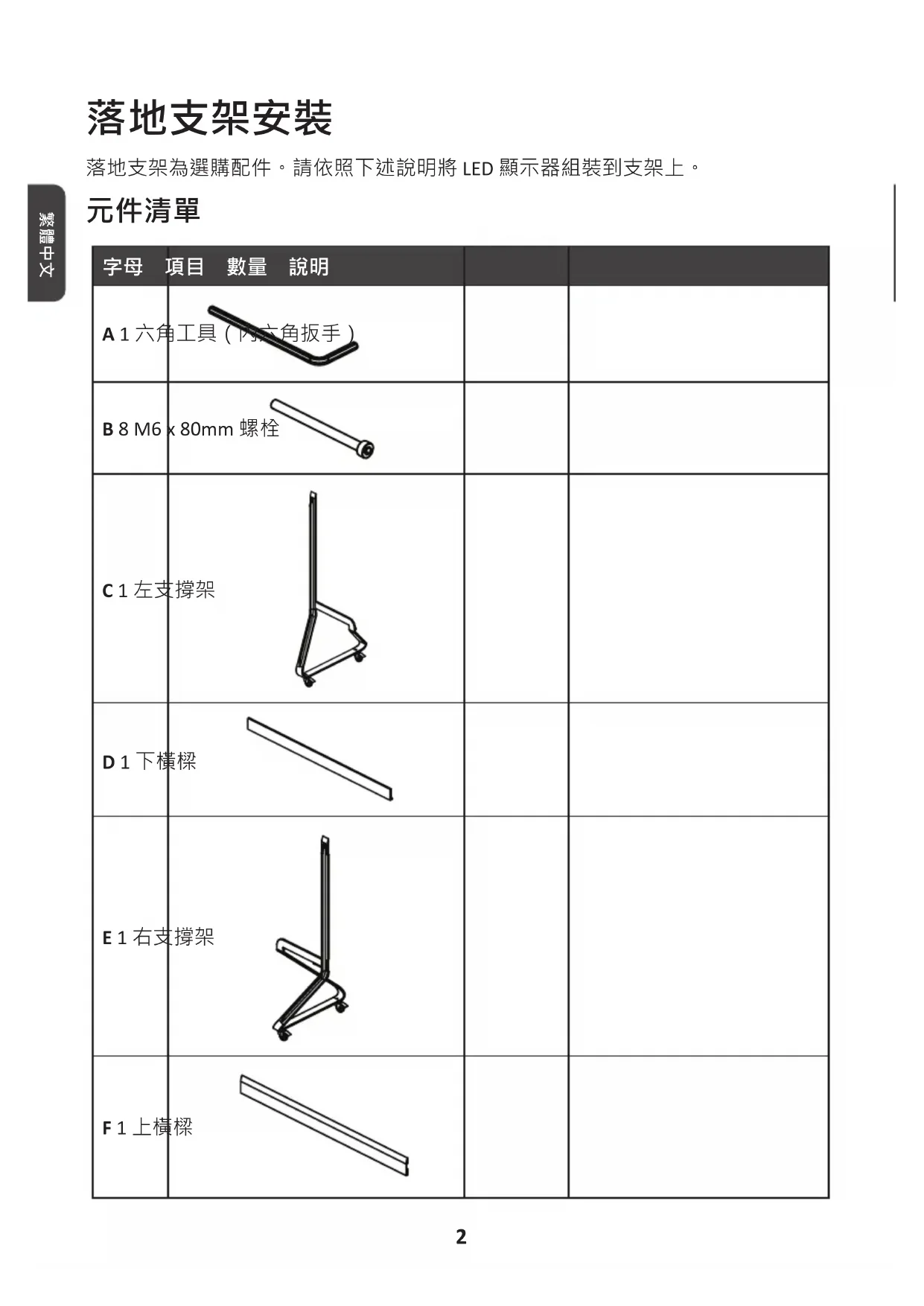

元件清單

字母	項目	數量	說明
A1六角	工具(內六角扳手)
B8M6	×80mm螺栓
C1左支撐架
D1下横樑
E1右支撐架
F1上横樑

注意

• 本支架僅限與 ViewSonic Direct View LD135-151 搭配使用。將本支架與其他機型搭配使用，可能導致不穩定和傷害。

倾倒危害！

·請勿在纖線、不平坦、骯髒、柔軟或高傾斜度的表面上滾動支架。
·請勿推動顯示器的正面。移動前務必解鎖輪子。未遵守此注意事項可能導致設備損壞和人員受傷。

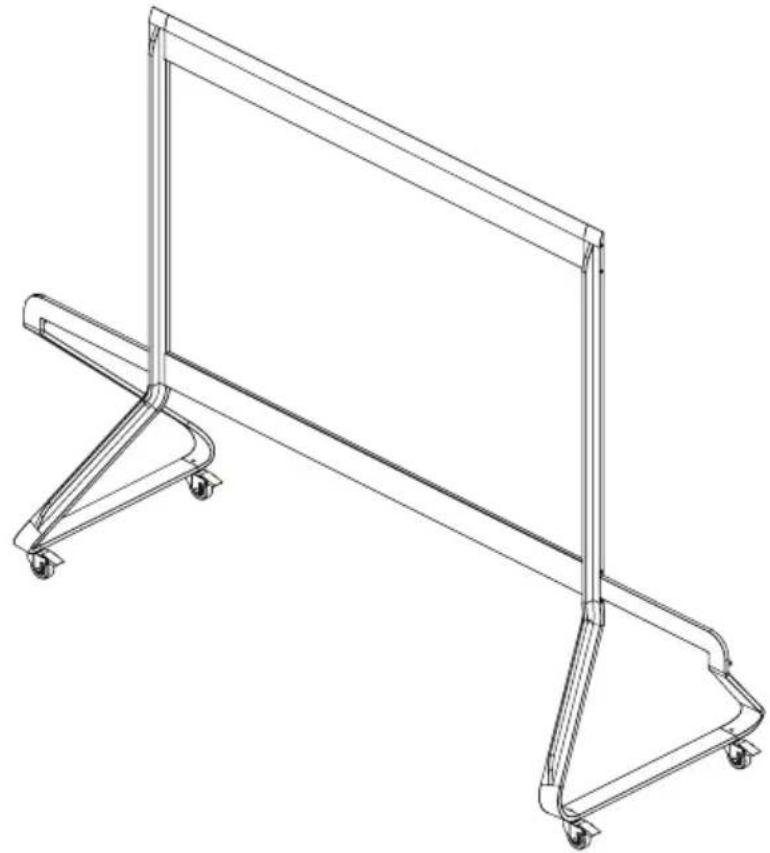

組裝落地支架

1. 使用雨(2)支M6×80mm螺栓「B」以及内六角扳手「A」，將左支撑架「C」連接至下横樑「D」。

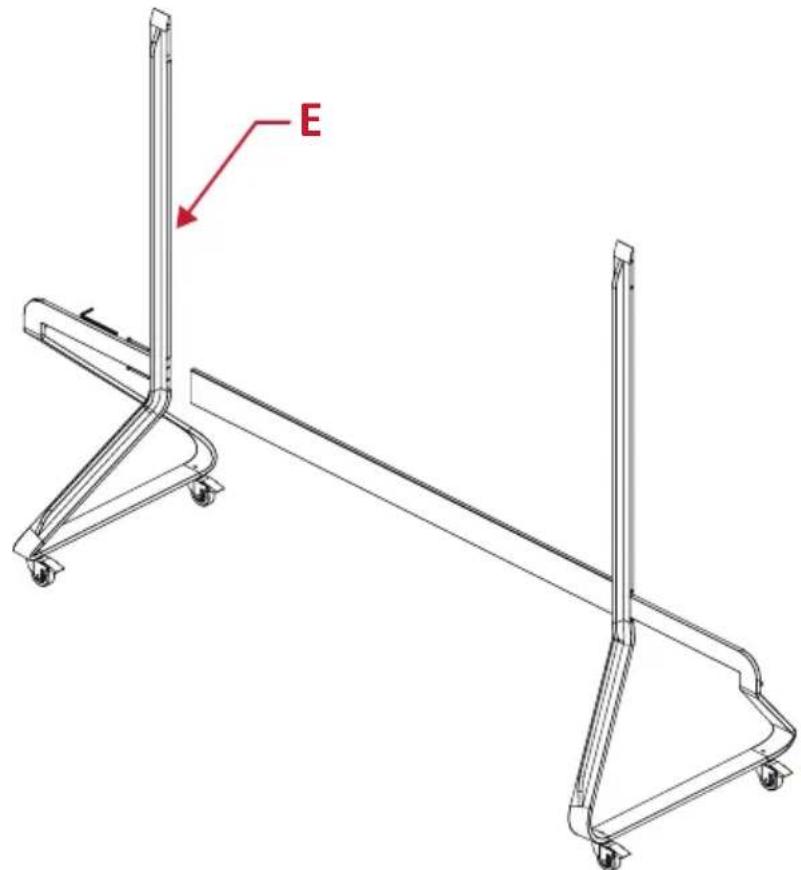

1. 使用雨(2)支M6×80mm螺栓，将右支撑架「E」連接至下横樑。

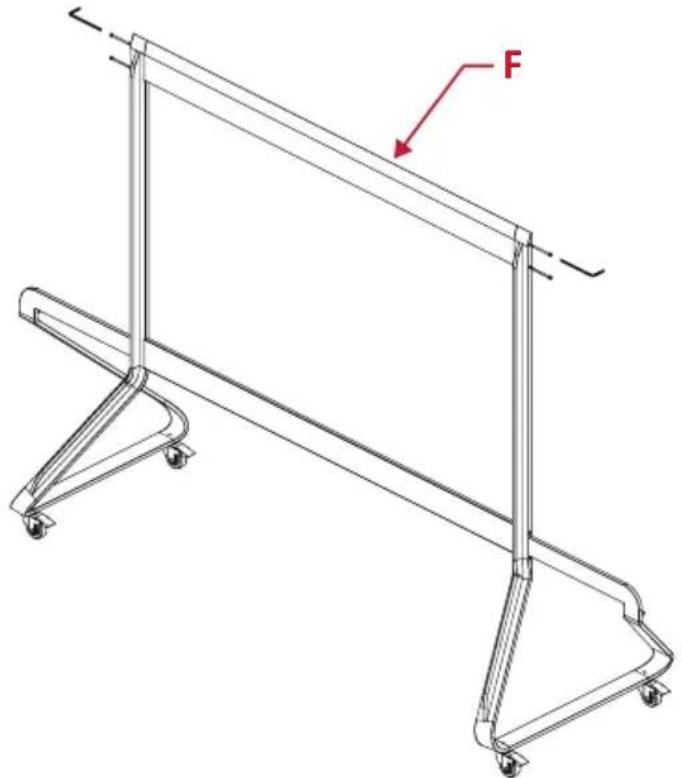

1. 使用四(4)支M6×80mm螺栓将上横樑「F」連接至左支撑架和右支撑架。

1. 使用內六角扳手正確鎖緊所有螺栓。

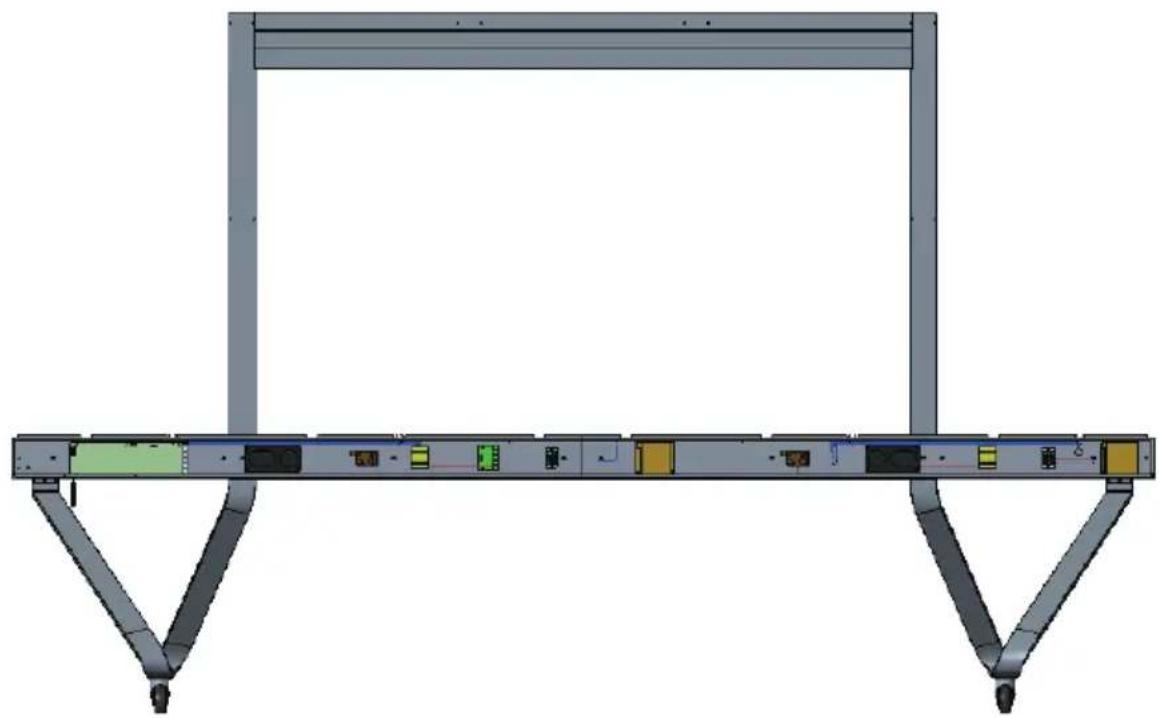

將系統控制箱連接至底座

1. 小心地展開系統控制箱面板。確保主系統控制機板位於左側。

備註：請小心，因為系統控制箱面板分成兩部分，已連接電線。

1. 將系統控制箱對準下橫樑上的八(8)個孔，並使用八(8)支M6×10mm螺絲加以固定。

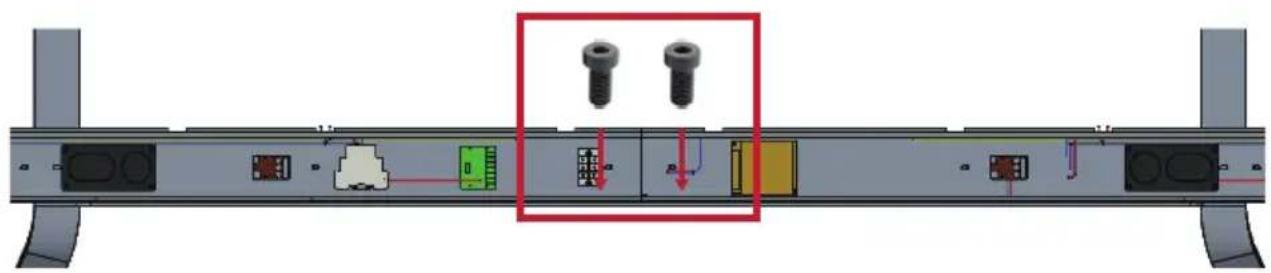

1. 安裝兩(2)支額外螺絲(M6x10mm)，以連接系統控制箱的兩個半部。

備註：螺絲(M6x10mm)放在LED顯示器的配件盒內。

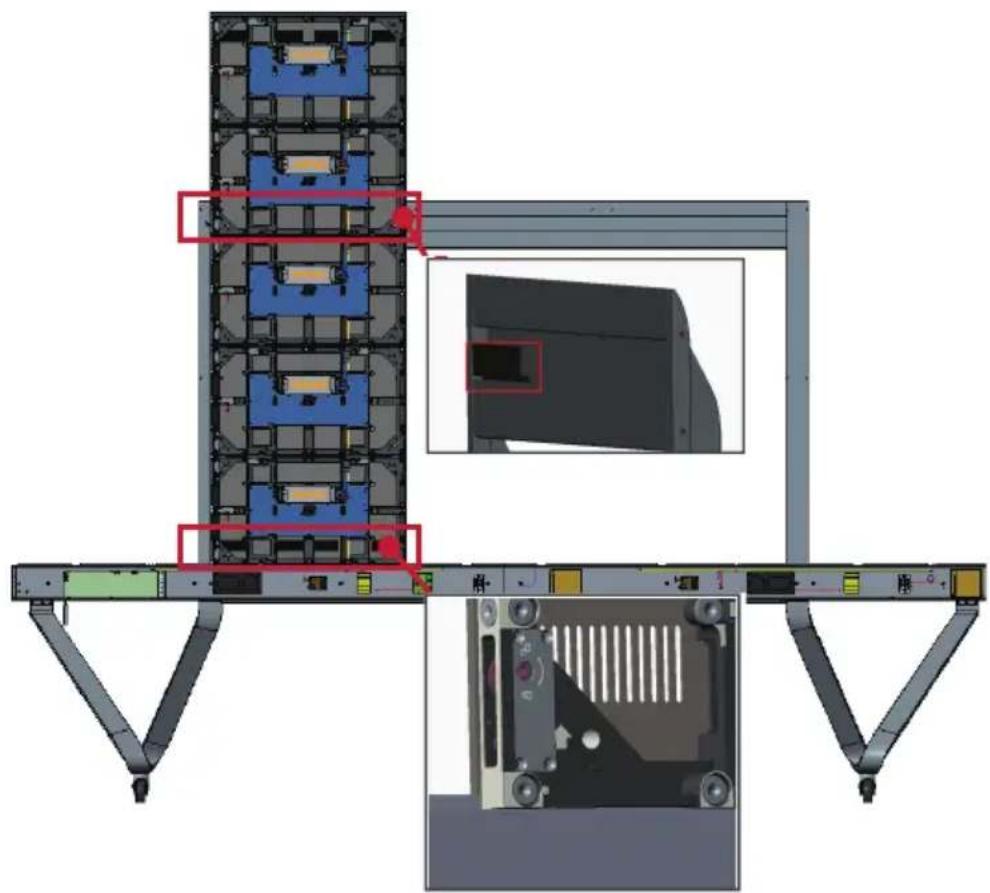

安裝中間機櫃

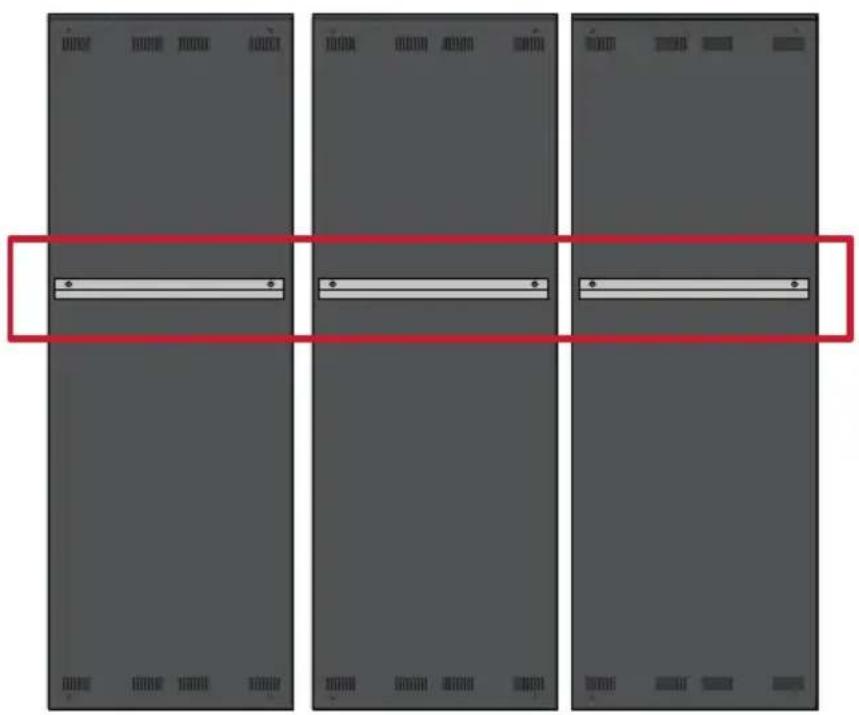

1. 確保三 (3) 個中間機櫃後側的三 (3) 個安裝架，位於下圖所示位置：

1. 小心將機櫃抬到落地支架上，將安裝架固定至上橫樑的支撐通道。機櫃的底部將置於下橫樑上。

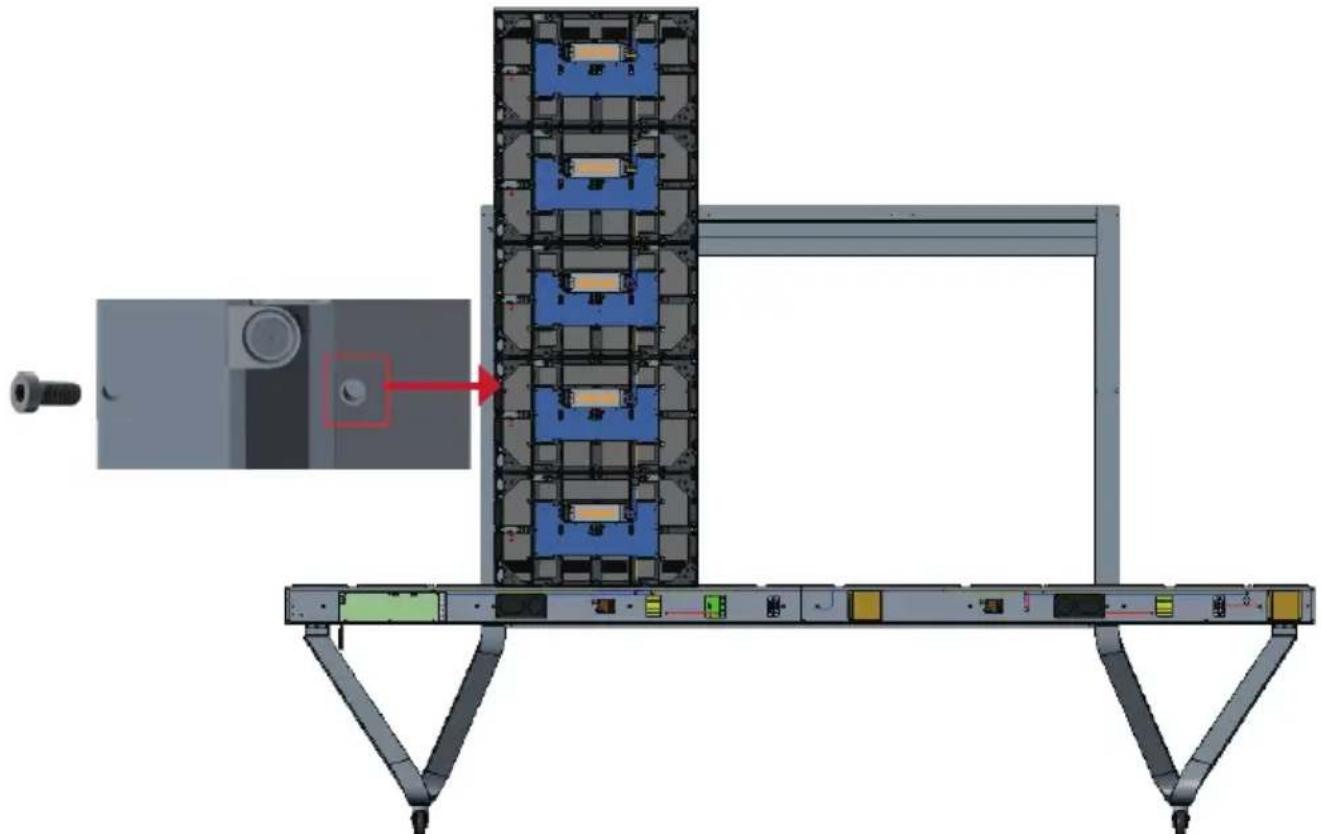

1. 使用隨附的螺絲 (M6x10mm)，將機櫃固定至支撑架。

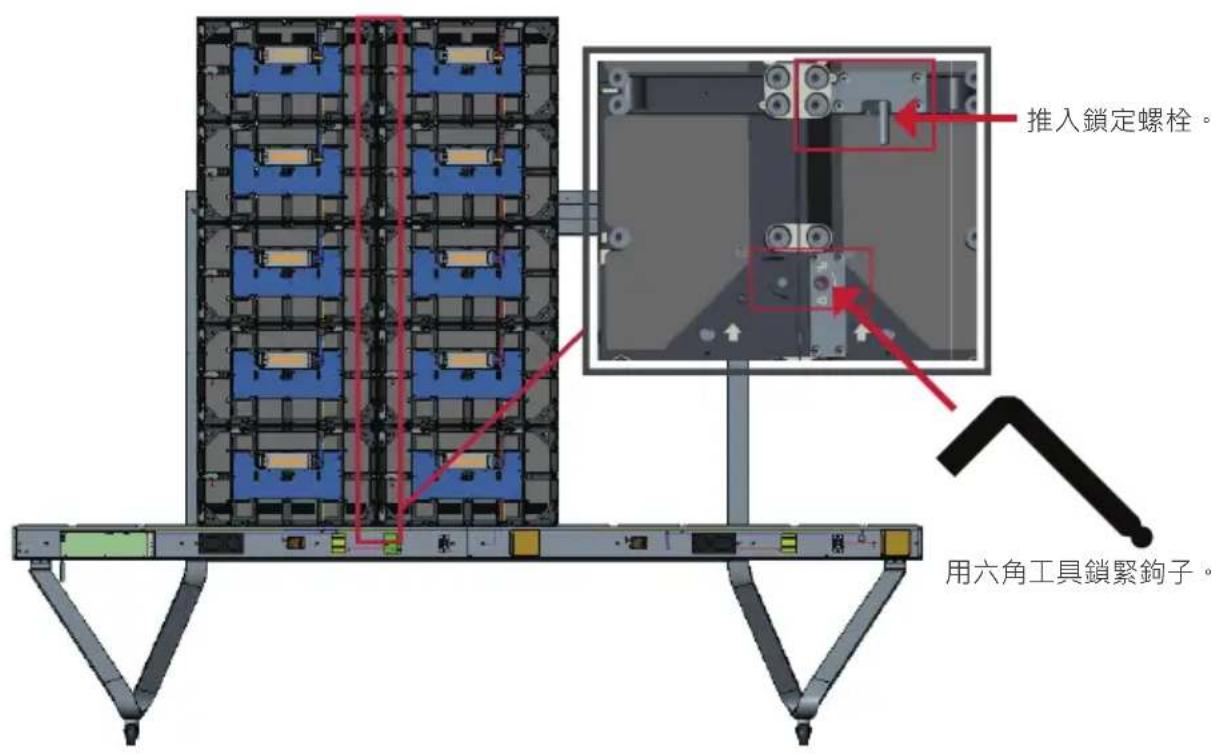

1. 推入鎖定螺栓並用六角工具鎖緊鉤子，將機櫃牢牢連接在一起。可能必須使用內六角扳手對準孔洞，以接合鎖定螺栓。

備註：每個機櫃之間有五(5)個鎖定螺栓和10個鉤子。

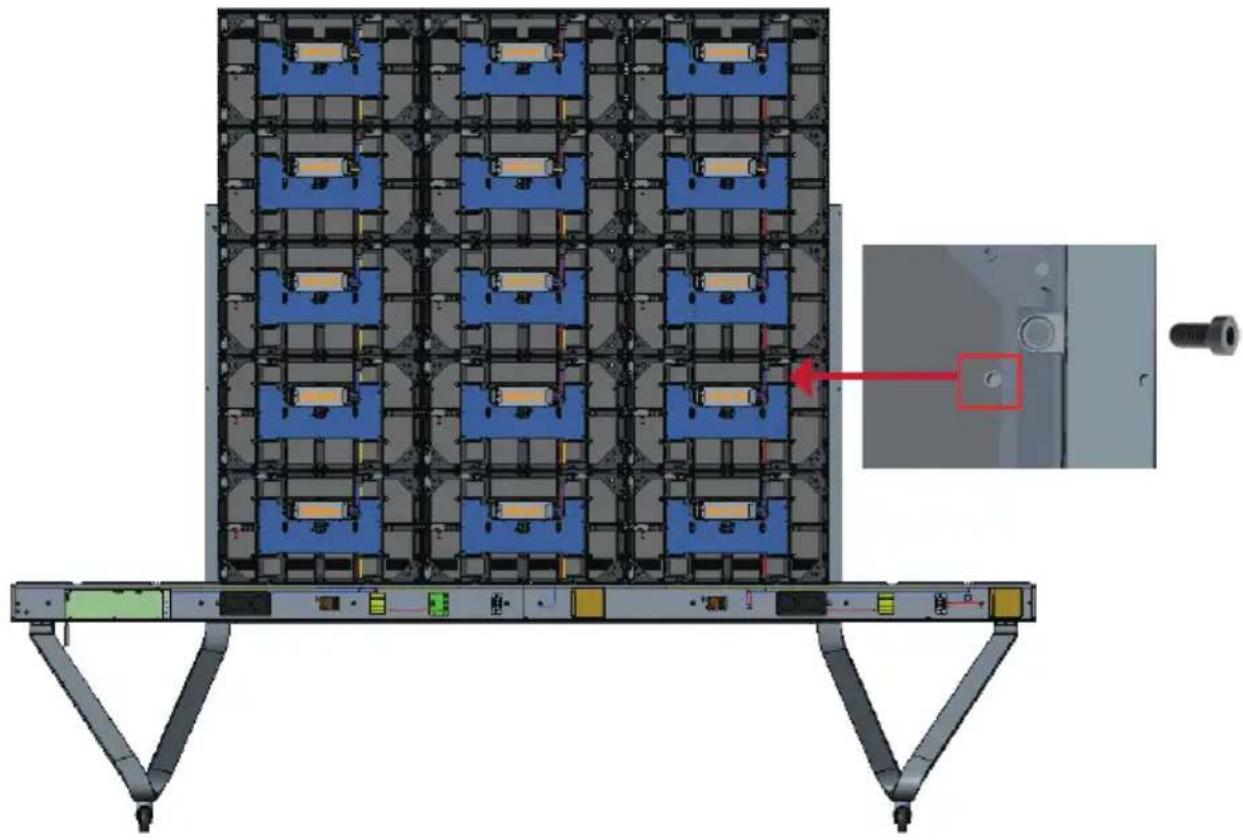

5.對其餘的中間機櫃重複步驟 2 4 ，使用隨附的螺絲 (M6× 10mm) 將機櫃固定至右支撐架。

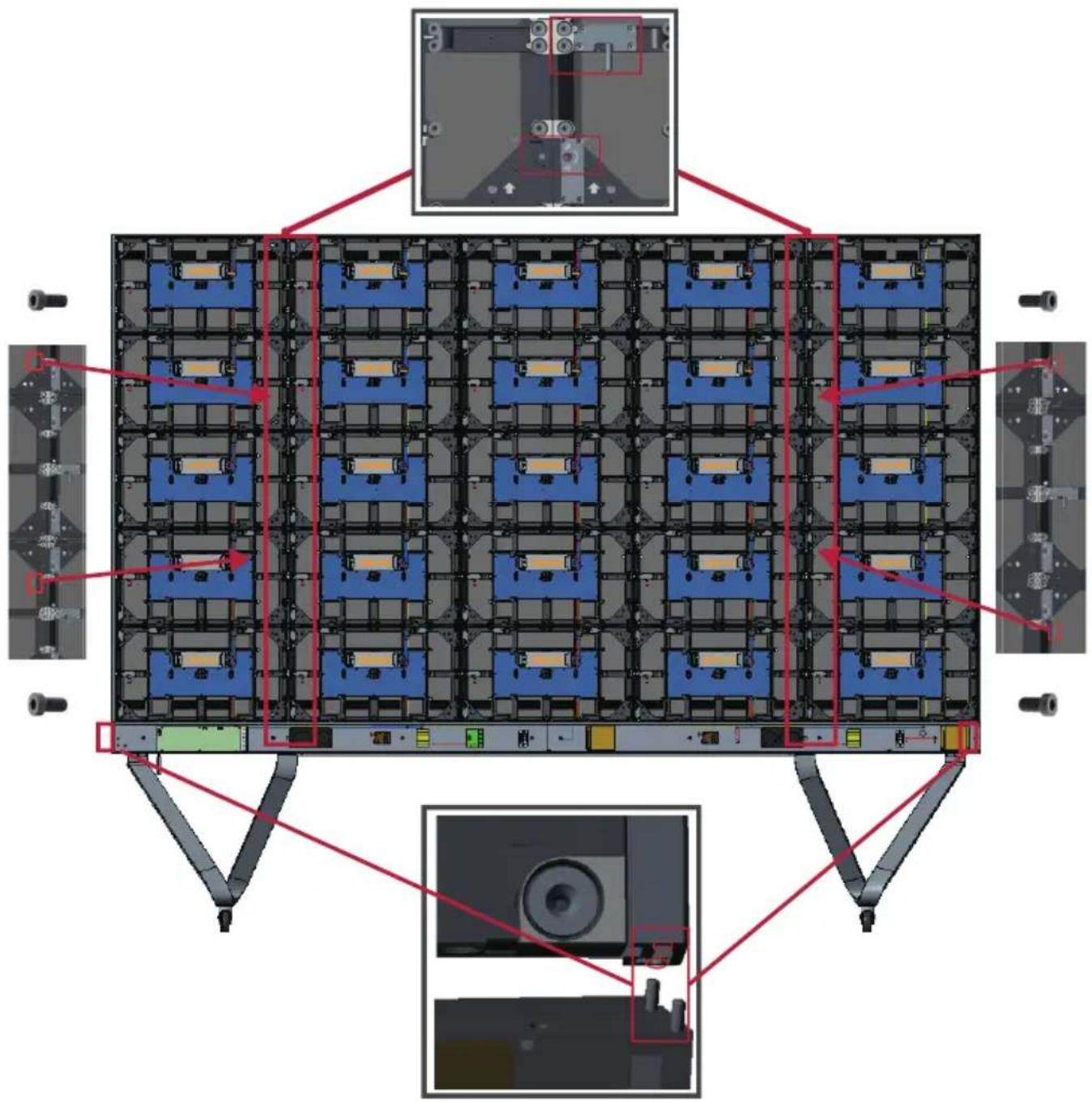

安裝左右機櫃

1. 小心將左右機櫃抬到落地支架上，將安裝架固定至上橫樑的支撐通道。機櫃的底部將置於下橫樑上。

備註：確保機櫃與系統控制箱的孔對齊。

1. 推入鎖定螺栓並用六角工具鎖緊鉤子，將左右機櫃牢牢連接至中間機櫃。
   3.使用隨附的螺絲(M6x10mm)將左右機櫃固定至支撐架。

備註：每個機櫃之間有五(5)個鎖定螺栓和10個鉤子。

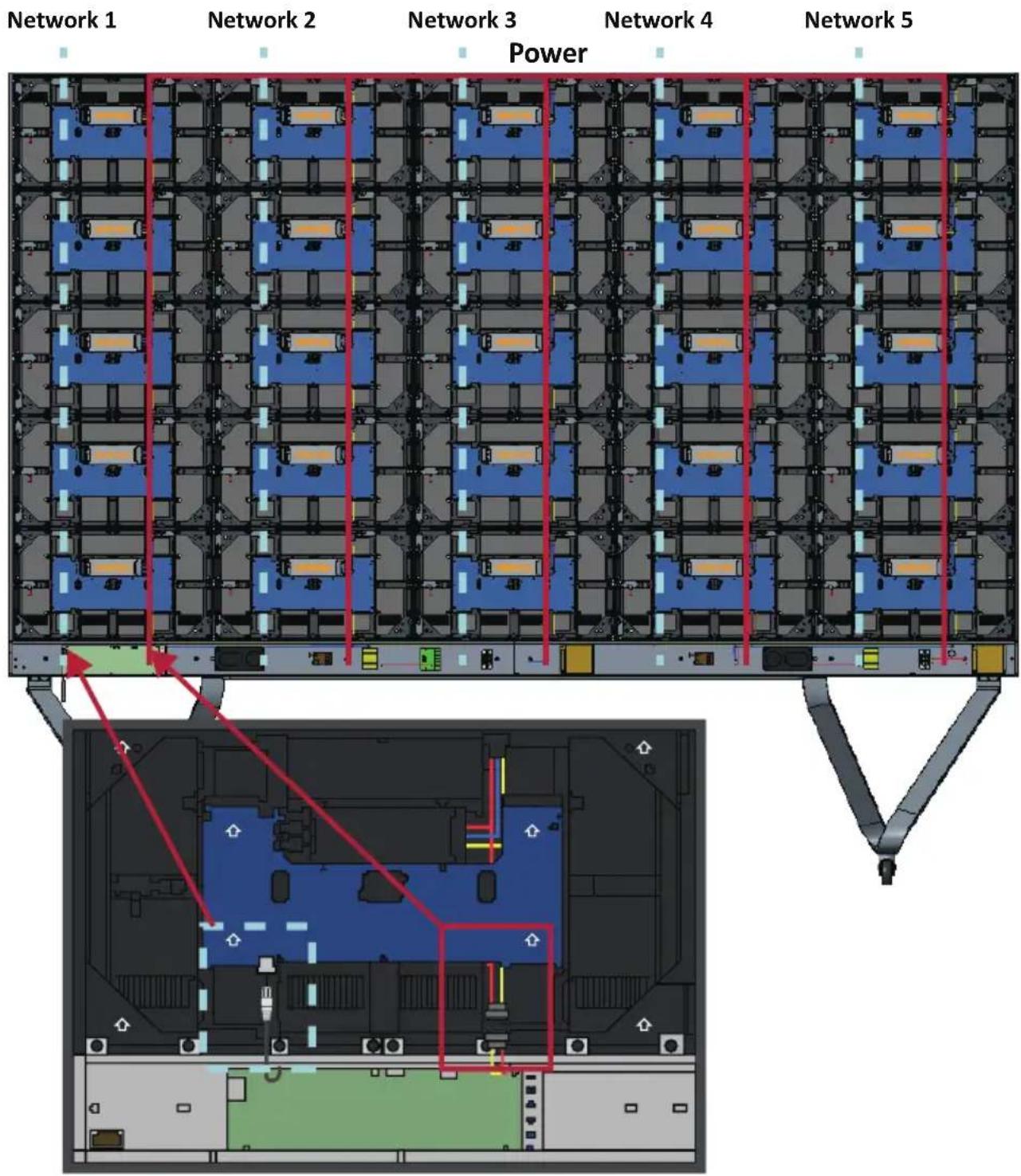

連接網路線和電源線

將每個機櫃的網路線和電源線連接至系統控制箱。

備註：有五(5)條網路線和五(5)條電源線要連接。

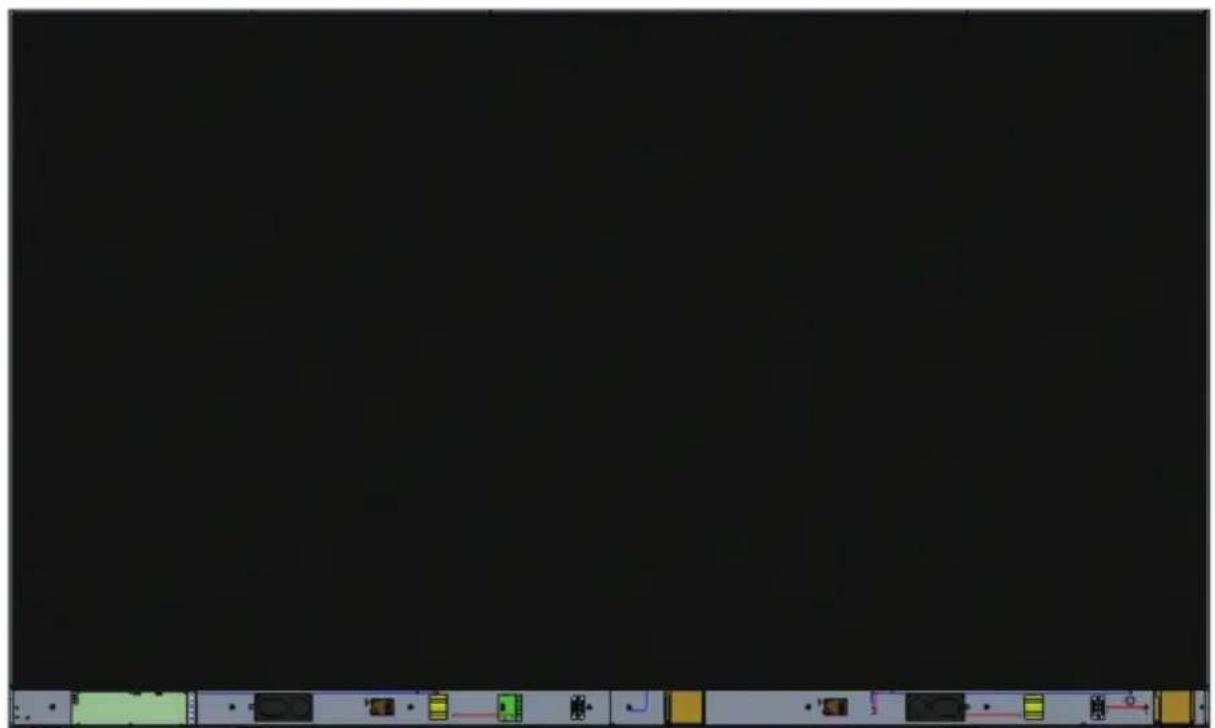

安装LED模組

將LED模組安裝到機櫃上，務必使模組上的對應編號與機櫃相符。確保模組齊平，且彼此之間幾乎沒有間隙。可能必須輕敲模組，以使模組齊平。

注意 處理LED模組前，請先戴上防靜電手套。

安装系統控制箱護蓋

有三(3)個系統控制箱護蓋：左側、中間、右側。

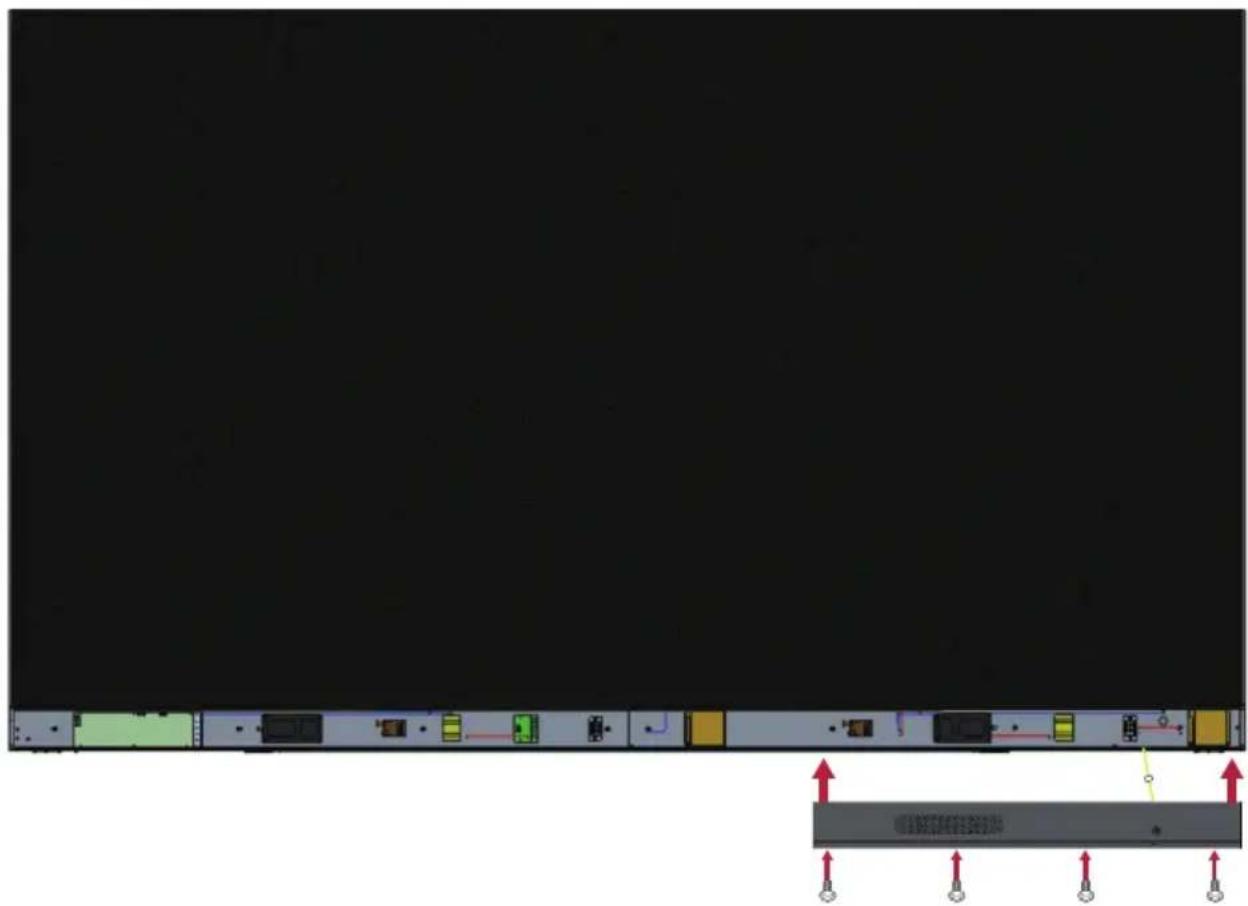

1. 首先將右側護蓋安裝到系統控制箱上。

備註：固定護蓋之前，請務必先將電源按鈕纜線連接至系統控制箱電源線。

2.連接電源按鈕纜線後，確保右側護蓋與系統控制箱正確對齊；然後用12支隨附的螺絲(KM3x6mm)加以固定。

備註：螺絲 (KM3x6mm) 放在 LED 顯示器的配件盒內。

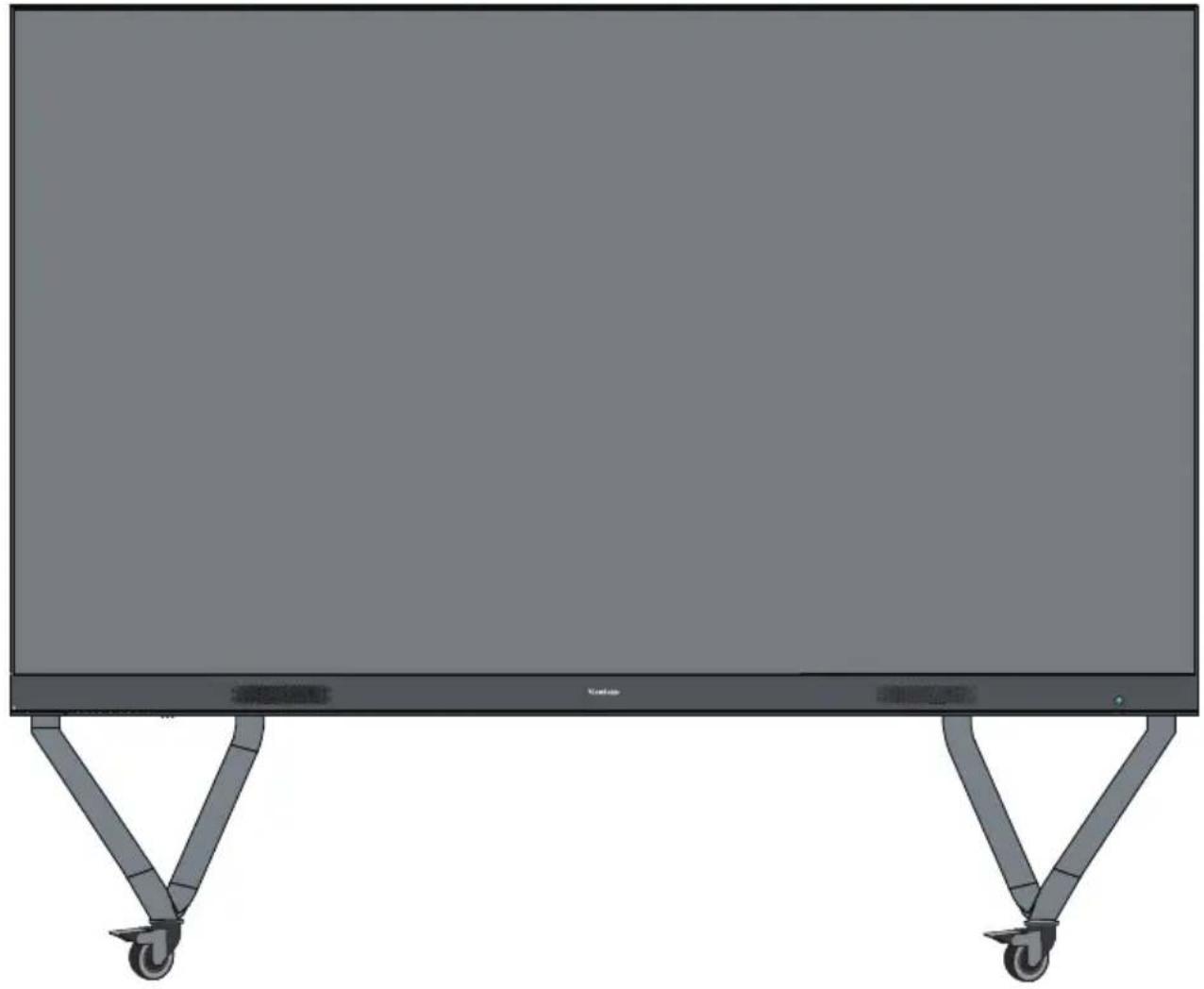

3.對中間和左側護蓋重複上述步驟。固定所有護蓋後，LED顯示器即可啟動。

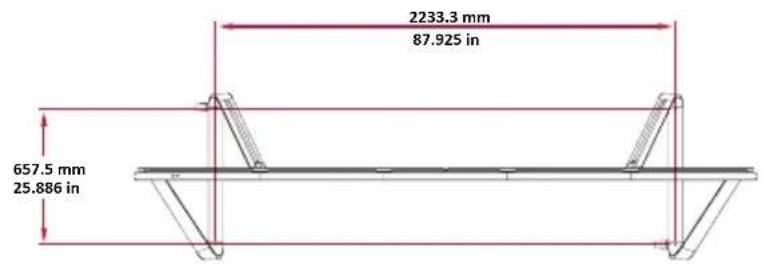

地板支架安装

地板支架为选购件。请按照以下说明组装液晶显示器并将其安装在支架上。

组件列表

字母 项目 数量 说明
A		1六角工具(艾伦扳手)
B		8M6x80mm螺栓
C		1左支撑
D		1底部横梁
E		1右支撑
F		1顶部横梁

小心

• 此支架只能与ViewSonic Direct View LD135-151搭配使用。若与其他机型搭配使用，可导致支架不稳定，进而伤及人员。

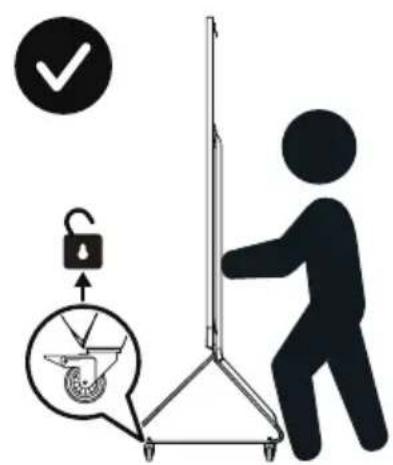

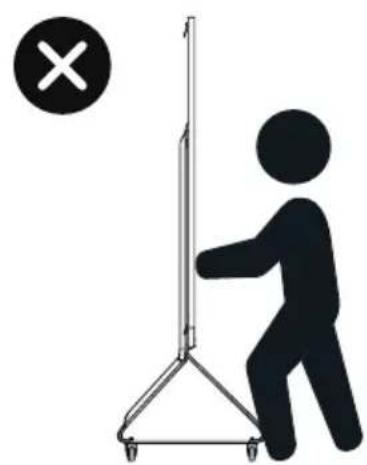

倾倒危险！

• 请勿在电缆、凹凸不平表面、脏污表面、柔软表面或倾斜度较大的表面上推动支架。
• 请勿按压显示器正面。移动支架前请务必将滚轮解锁。否则，可能导致设备损坏并伤及人员。

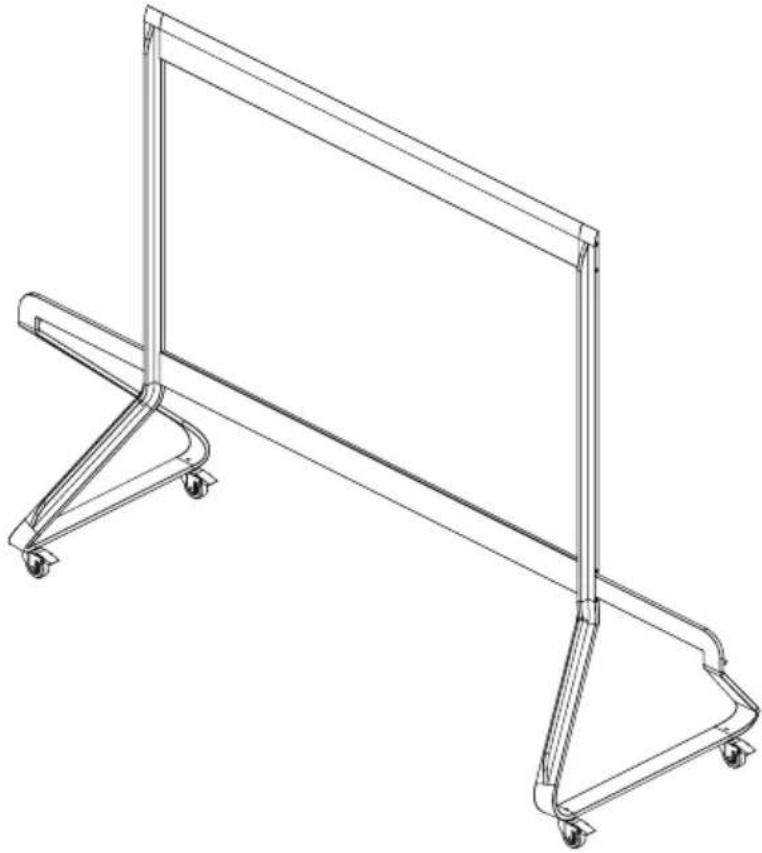

组装地板支架

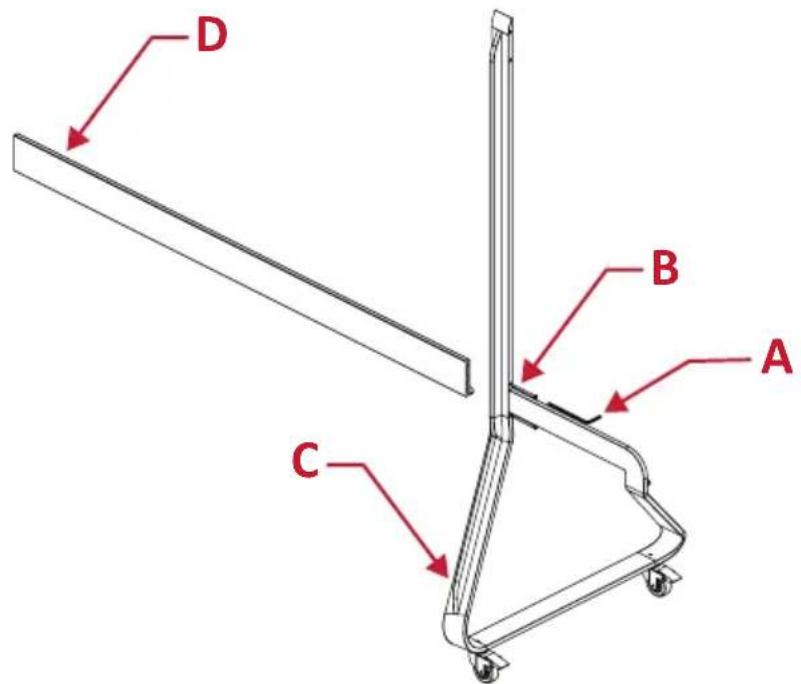

1. 使用两个(2)M6×80mm螺栓"B"和艾伦扳手"A"将左支撑"C"连接至底部横梁"D"。

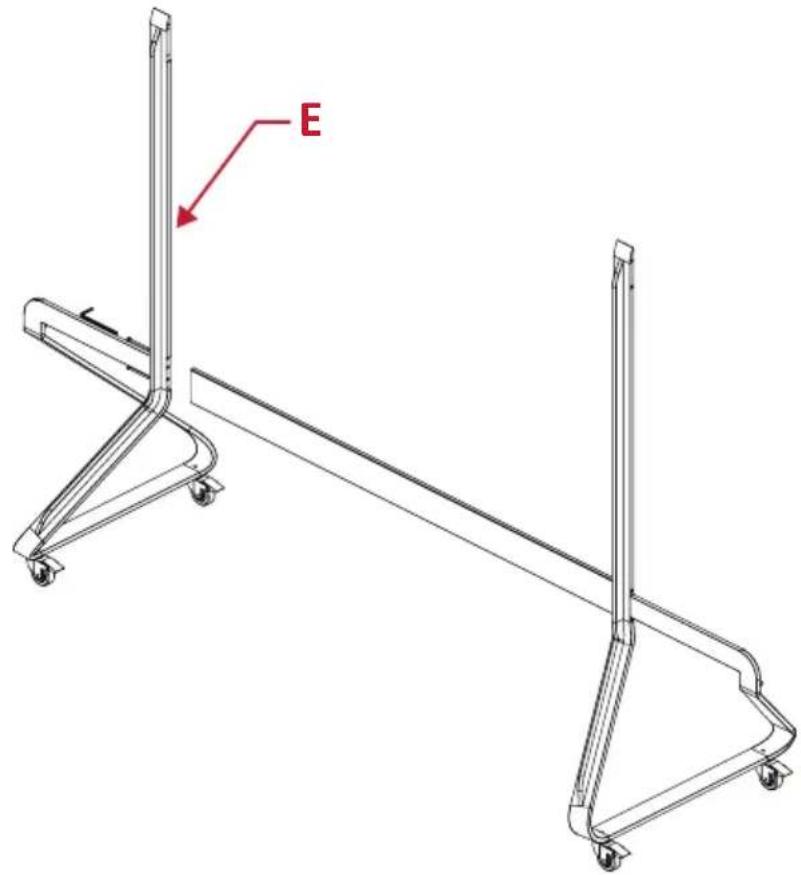

1. 使用两个(2)M6×80mm螺栓将右支撑“E”与底部横梁相连。

1. 使用四个(4)M6×80mm螺栓将顶部横梁"F"连接至左右支撑。

4.务必使用艾伦扳手将所有螺栓正确拧紧。

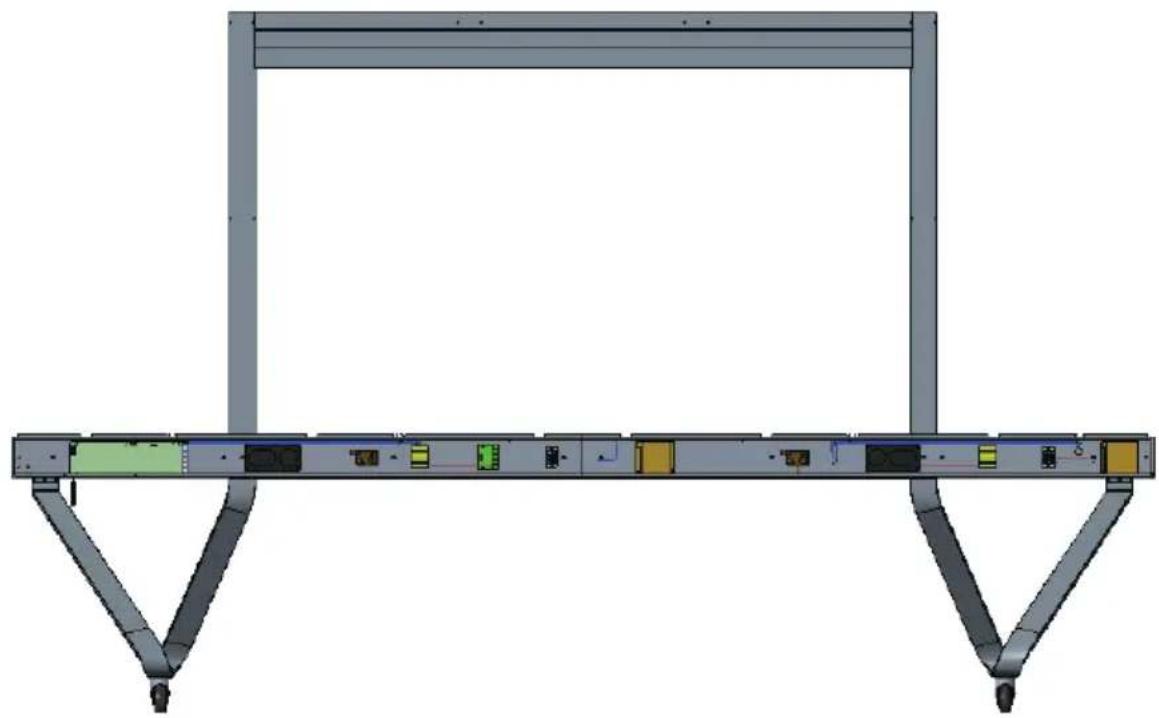

将系统控制盒连接至地板底座

1. 将系统控制盒面板小心展开。确保主系统控制板位于左侧。

注：注意，系统控制盒面板分为两个部分并由导线相连。

1. 将系统控制盒与底部横梁的八(8)个孔对齐，然后使用八(8)个M6×10mm螺丝将其固定。

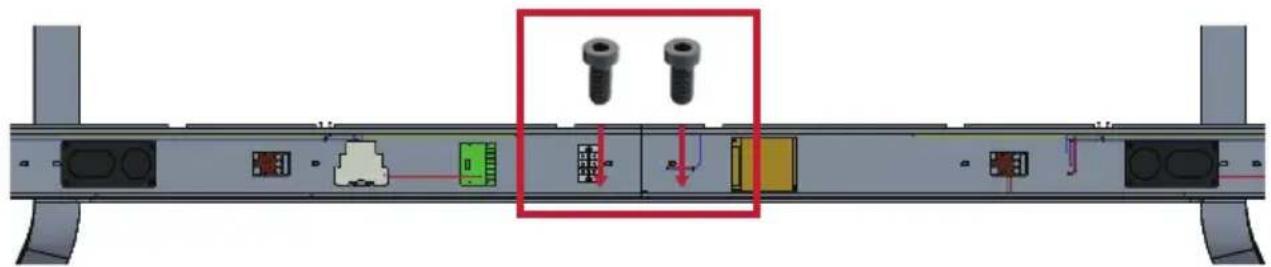

1. 安装两(2)个附加螺丝(M6x10mm)将系统控制盒的两个部分相连。

注：螺丝(M6x10mm)放置于液晶显示器配件盒中。

安装中间机壳

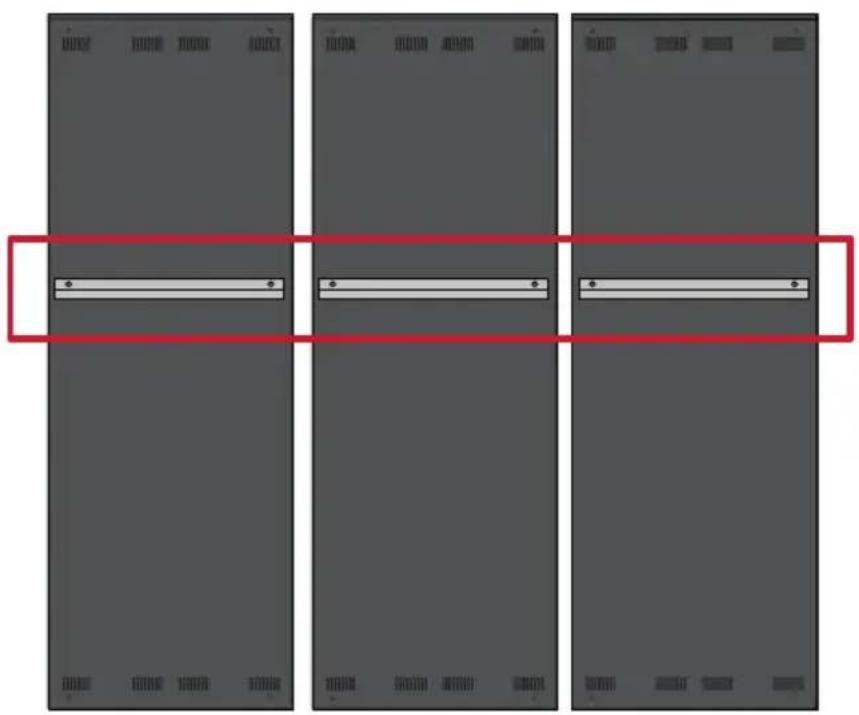

1. 确保三(3)个中间机壳后部的三(3)个安装托架位于以下图示位置：

1. 将机壳小心抬升至地板支架上，同时将安装托架固定在顶部横梁的支撑通道内。随后机壳底部将抵靠在底部横梁上。

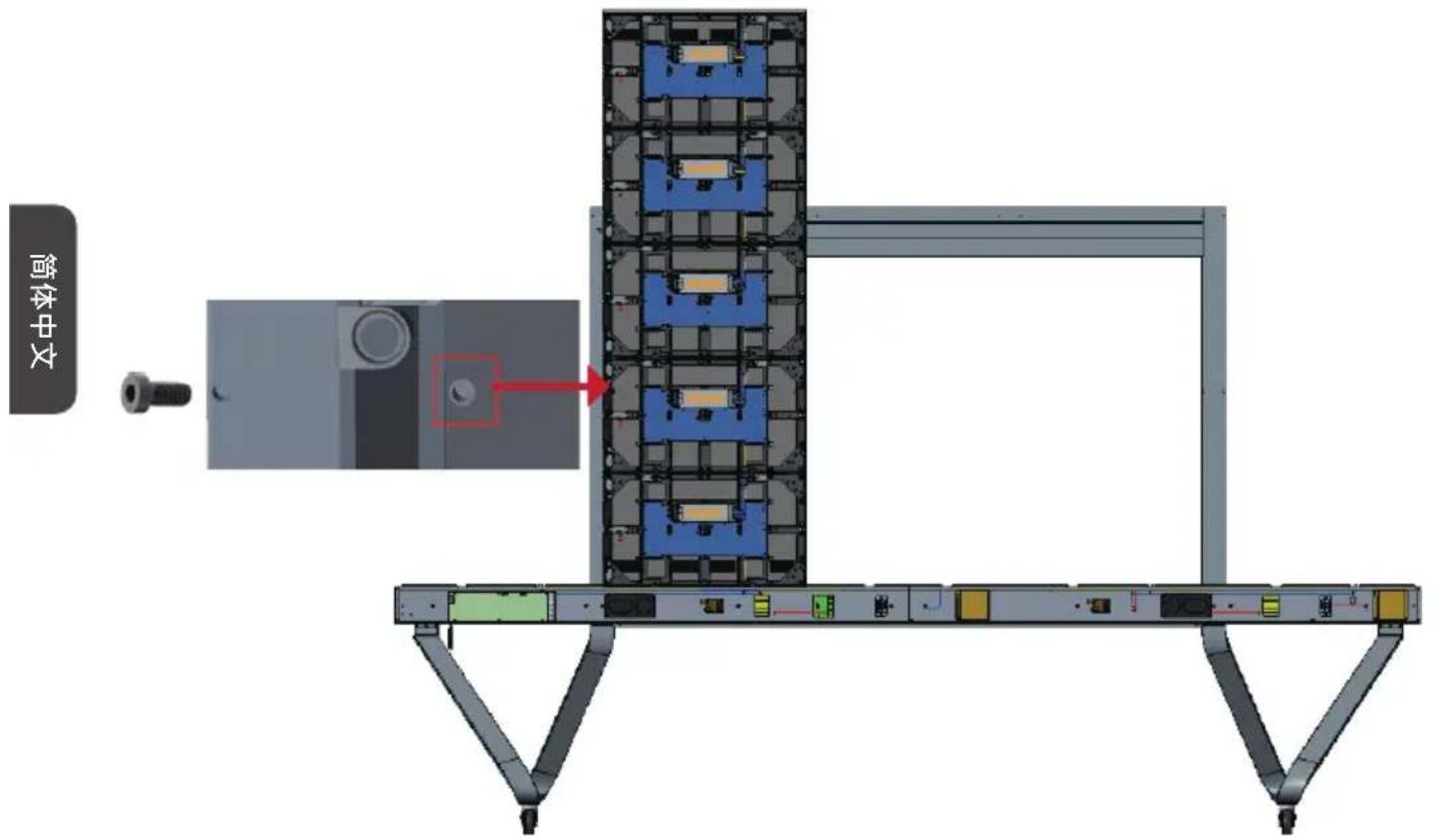

1. 使用附送的螺丝(M6x10mm)将机壳固定在支撑上。

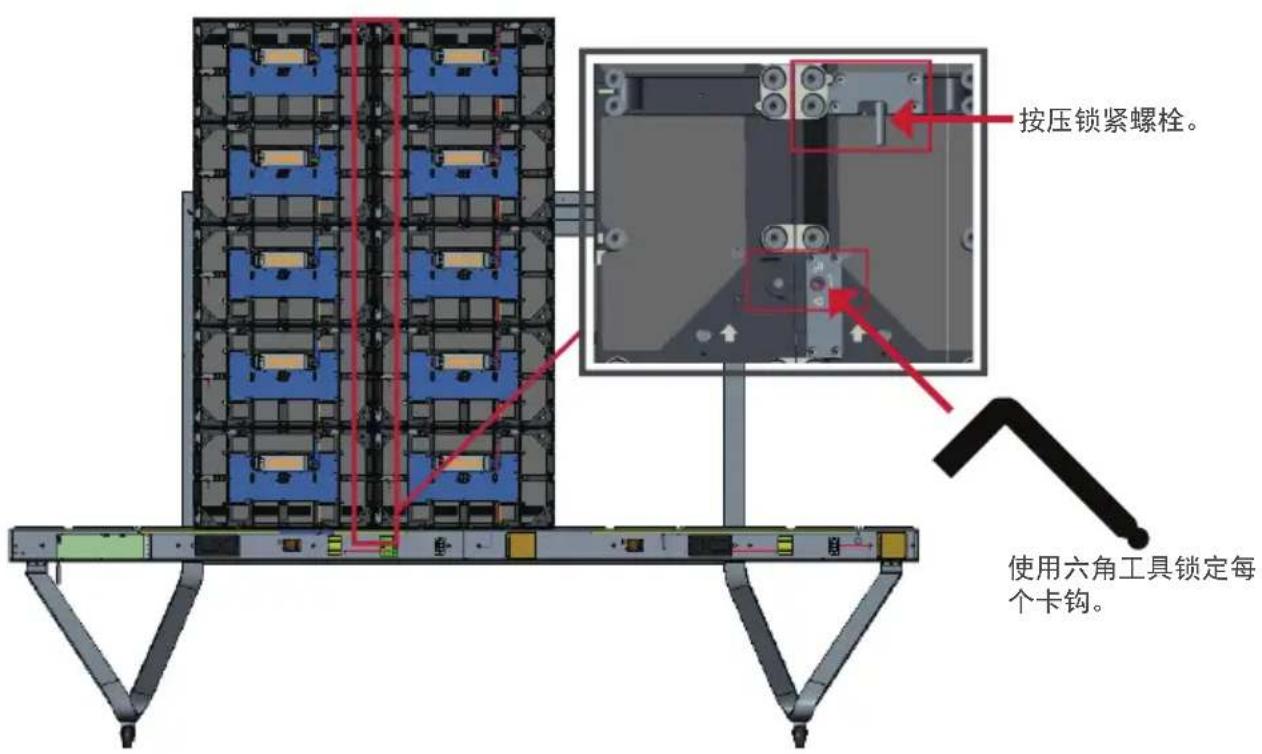

1. 按压各个锁紧螺栓，然后使用六角工具锁定每个卡钩使各个机壳牢固地连接在一起。其中可能需要使用艾伦扳手将孔对齐使锁紧螺栓扣合。

注：每个机壳对应有五(5)个锁紧螺栓和10个卡钩。

C

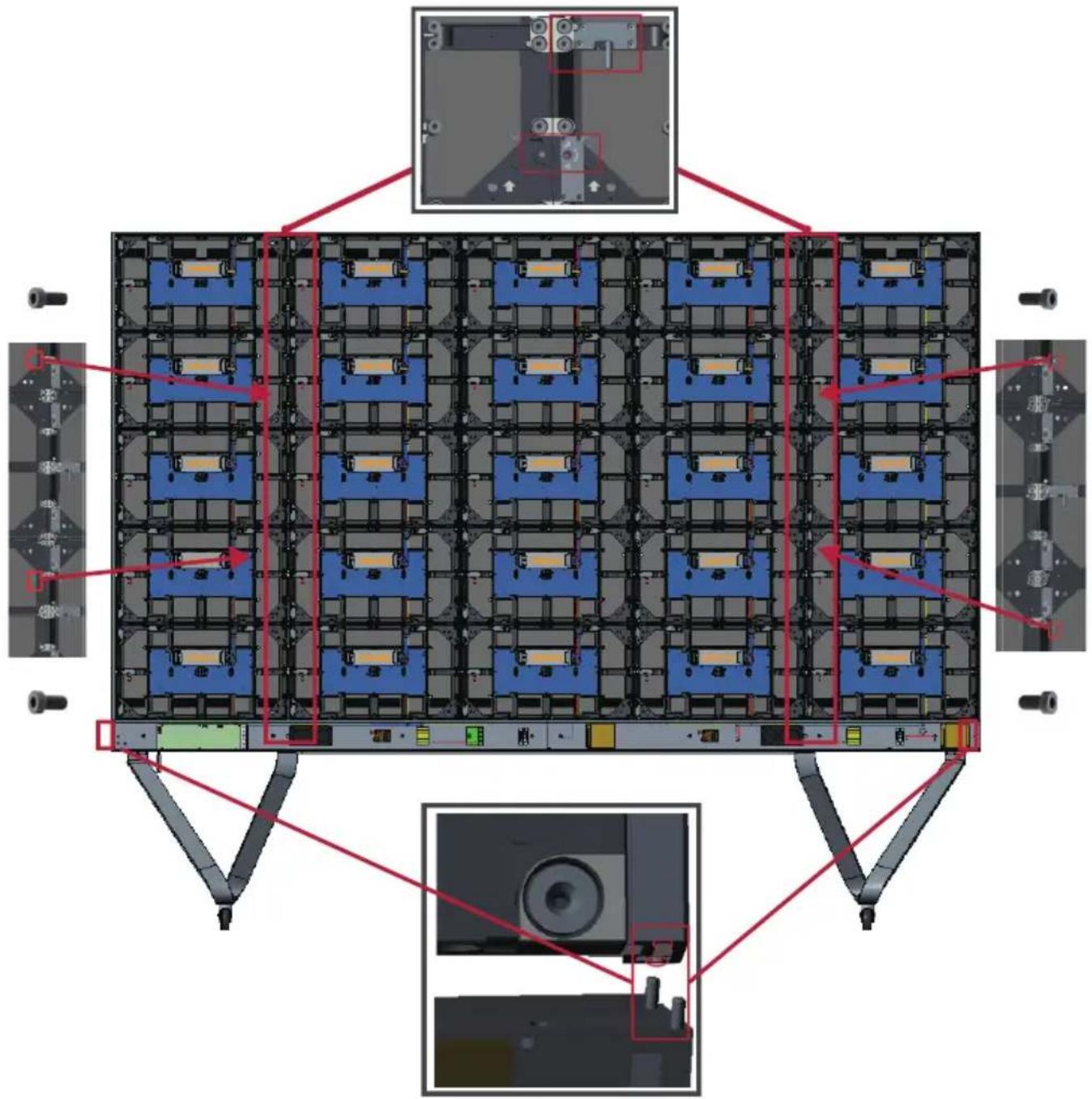

安装左机壳和右机壳

1. 将左右机壳小心抬升至地板支架上，同时将安装托架固定在顶部横梁的支撑通道内。随后机壳底部将抵靠在底部横梁上。

注：确保机壳上的孔与系统控制盒对齐。

1. 按压各个锁紧螺栓，然后使用六角工具锁定每个卡钩将左右支撑牢固地连接至中间机壳上。
2. 使用附送的螺丝(M6x10mm)将左右机壳固定在支撑上。

注：每个机壳对应有五(5)个锁紧螺栓和10个卡钩。

连接网线和电源线

将各个机壳的网线和电源线连接至系统控制盒上。

注：其中网线和电源线各有五(5)根。

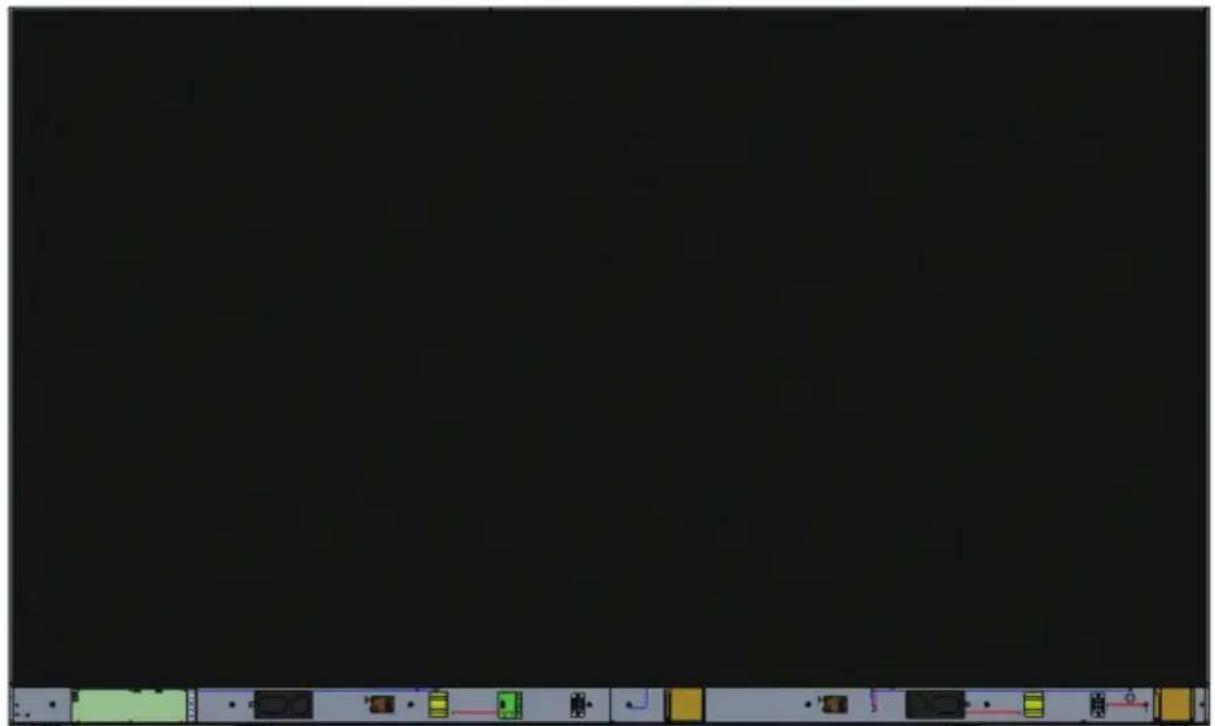

安装LED模块

将各个LED模块安装在机壳上，同时确保模块上的数字与机壳上的数字对应。确保各个模块齐平，每个模块之间基本无间隙或完全无间隙。其间可能需要轻轻敲击模块使其与其他模块齐平。

小心 操作LED模块之前，请佩戴防静电手套。

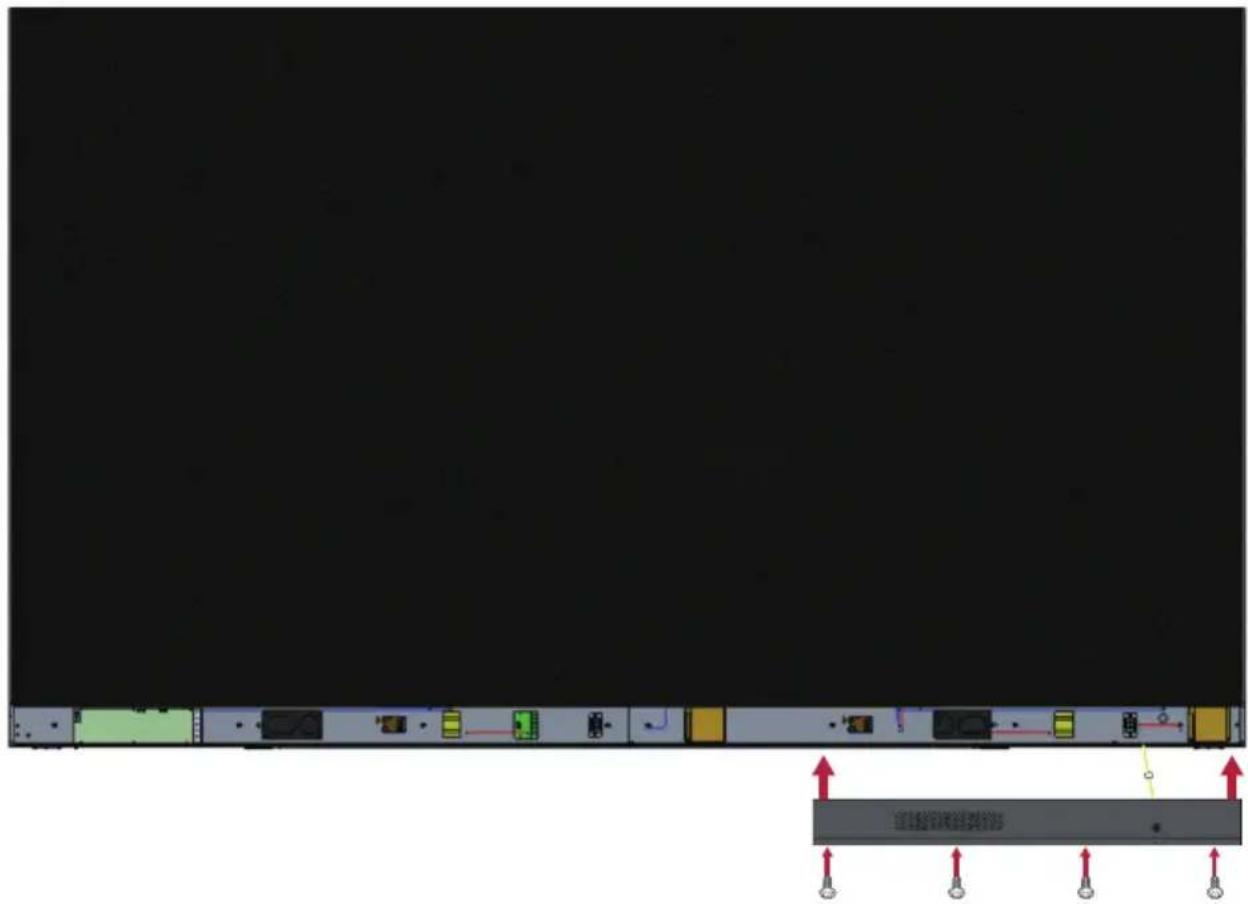

安装系统控制盒封盖

系统控制盒封盖共有三(3)个：左侧、中间和右侧。

1. 首先，将右封盖安装在系统控制盒上。

注：在固定封盖之前，务必将电源按钮线与系统控制盒电源线相连。

1. 在连接电源按钮线之后，确保右封盖与系统控制盒正确对齐，然后使用附送的12个螺丝(KM3x6mm)将其固定。

注：螺丝(KM3x6mm)放置于液晶显示器配件盒中。

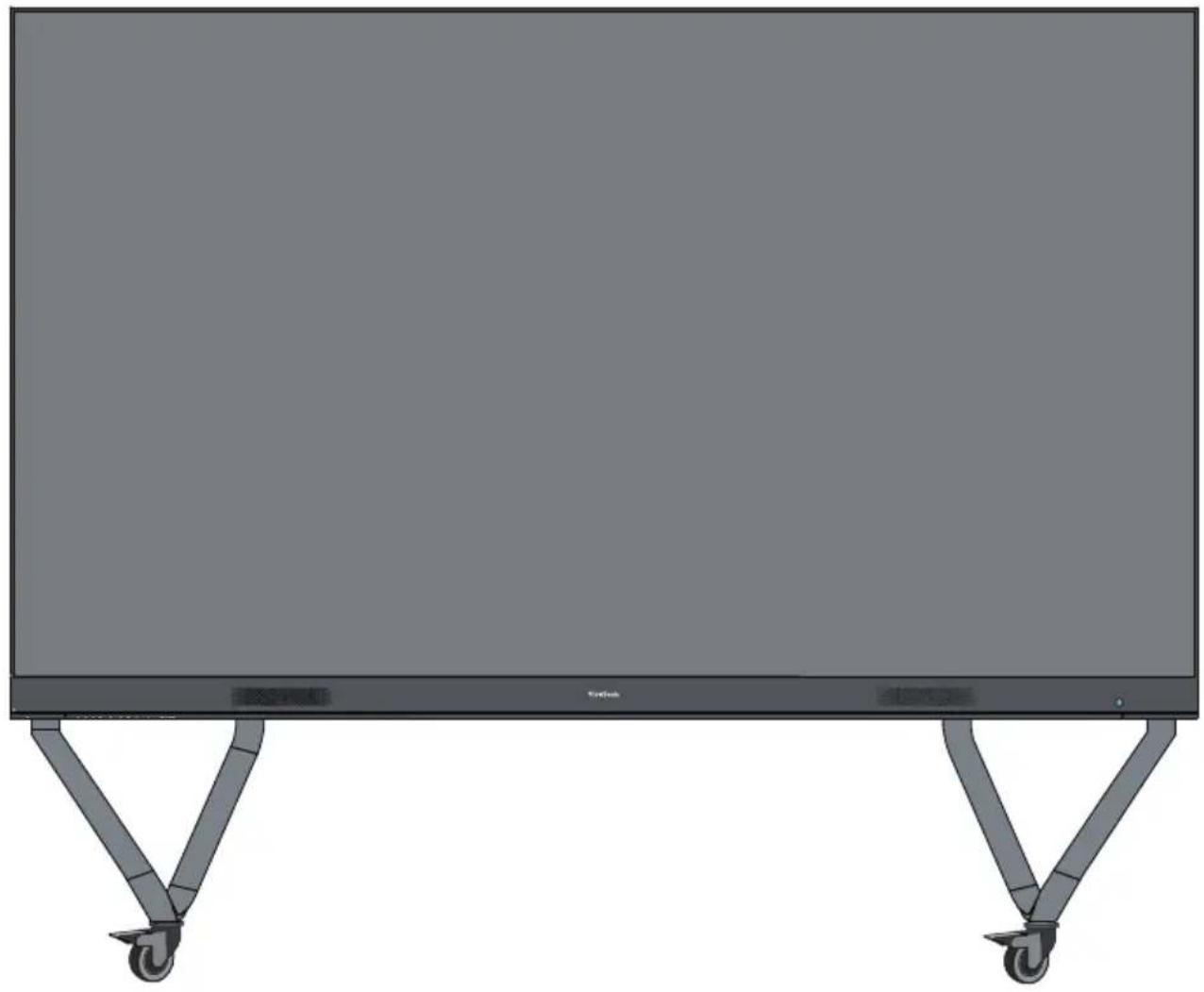

1. 对中间封盖和左封盖重复上述操作步骤。将所有封盖固定之后，即可随时将液晶显示器通电。
