KULLANIM KILAVUZU LDSTND001 VIEWSONIC

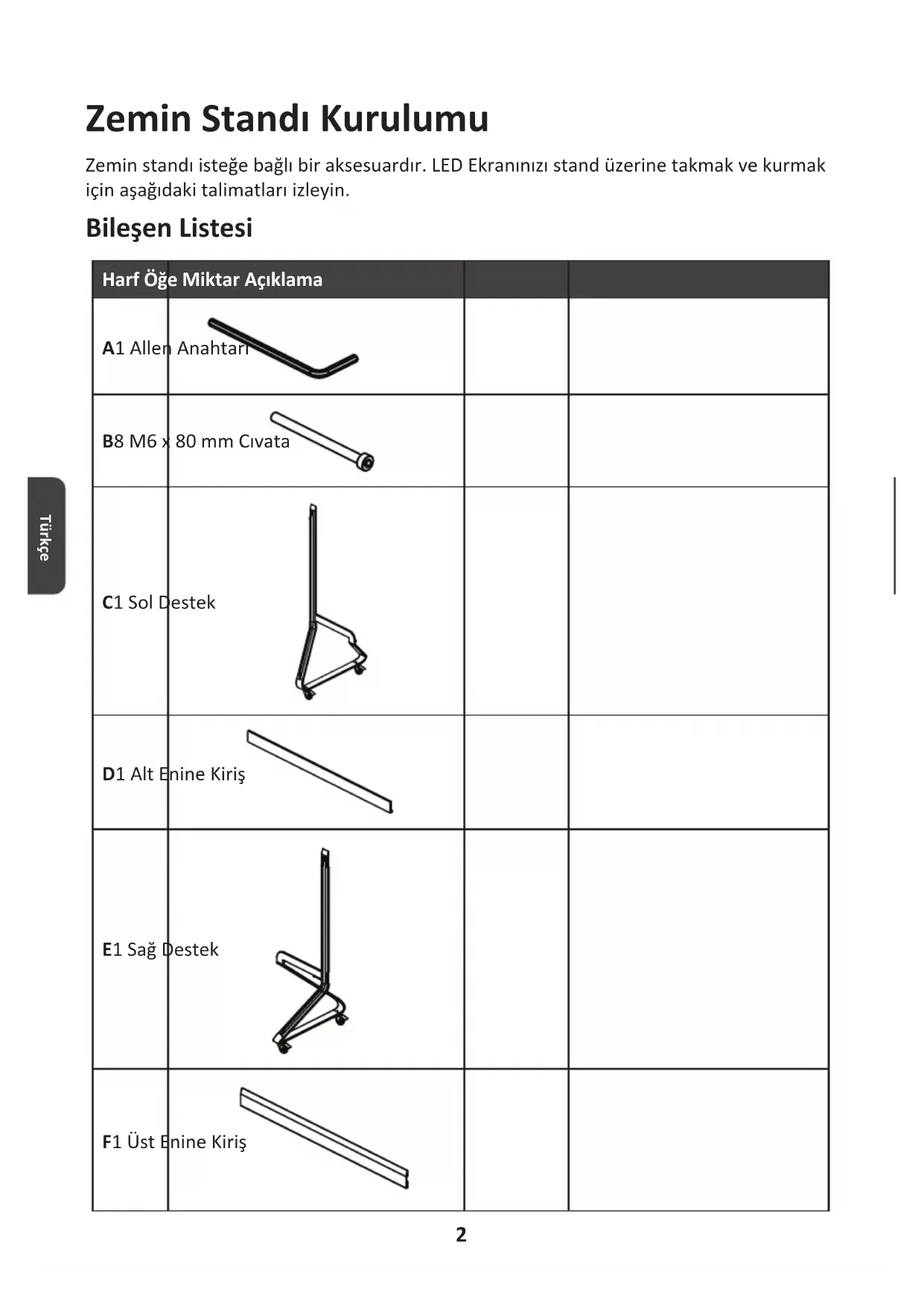

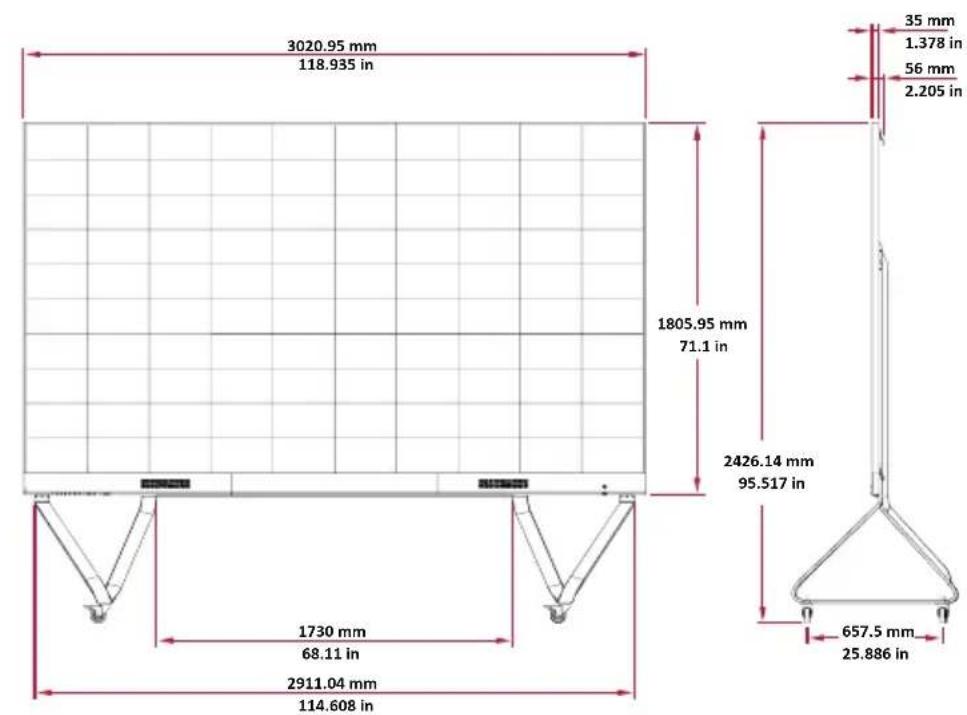

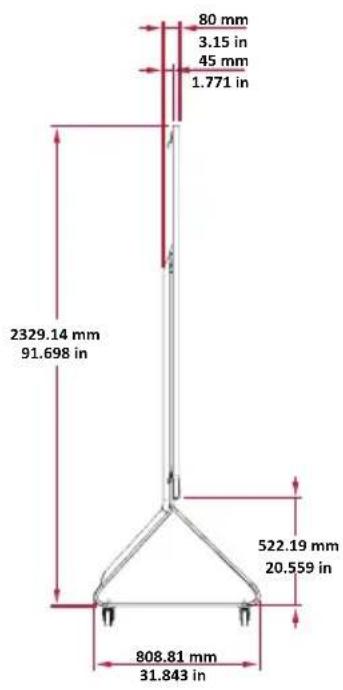

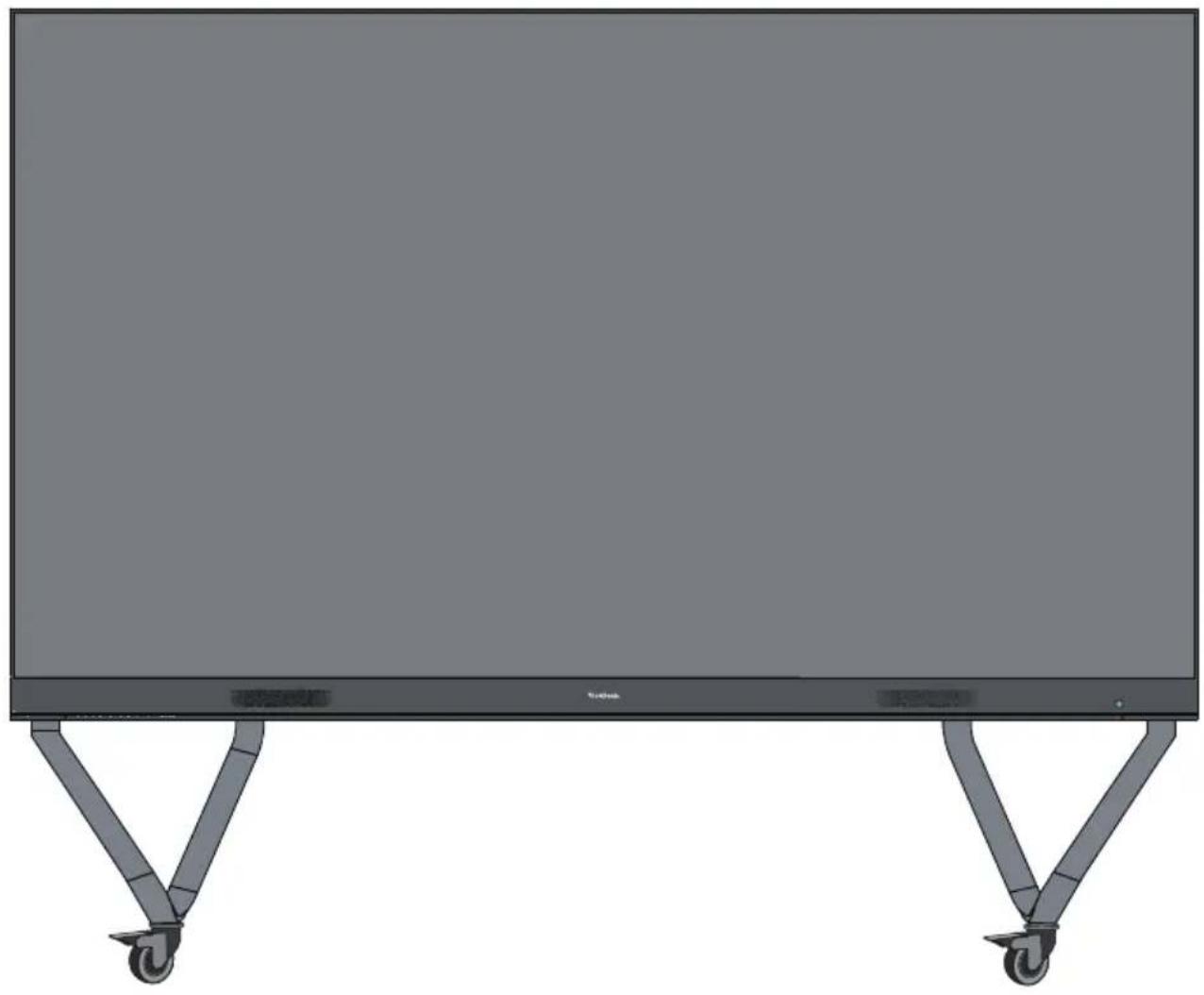

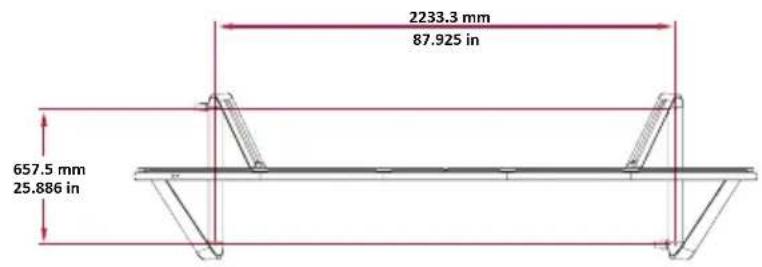

HDMI OUT USBUSBUSBRS2322 Türkçe Zemin Standı Kurulumu Zemin standı isteğe bağlı bir aksesuardır. LED Ekranınızı stand üzerine takmak ve kurmak için aşağıdaki talimatları izleyin. Bileşen Listesi Harf Öğe Miktar Açıklama A 1 Allen Anahtarı B 8 M6 x 80 mm Cıvata C 1 Sol Destek D 1 Alt Enine Kiriş E 1 Sağ Destek F 1 Üst Enine Kiriş3 Türkçe 2233.3 mm
- Bu Stand yalnızca ViewSonic Direct View LD135-151 ile kullanılmalıdır. Bu standın başka modellerle kullanılması dengesizliğe ve yaralanmaya neden olabilir. DEVRİLME TEHLİKESİ!
- Standı kablo üzerinde, pürüzlü, kirli, yumuşak veya yüksek eğimli yüzeylerde YUVARLAMAYIN.

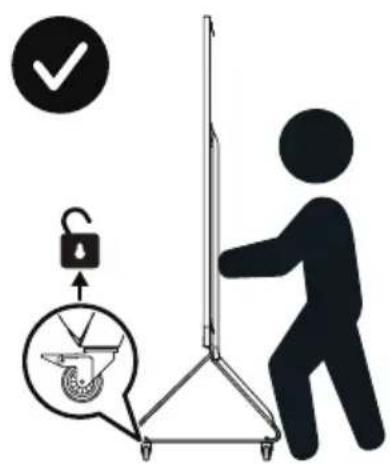

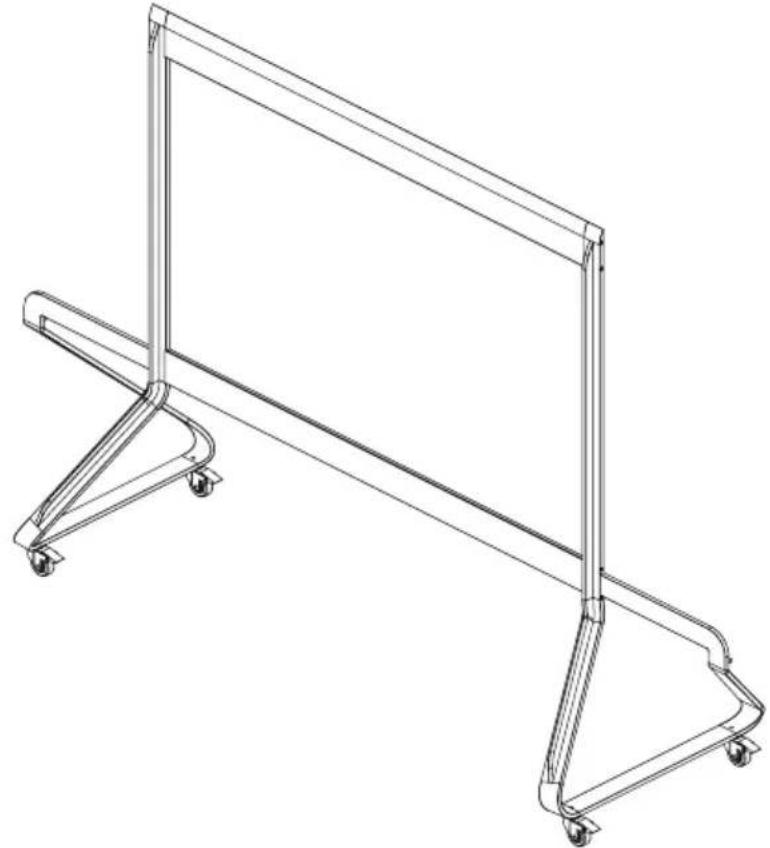

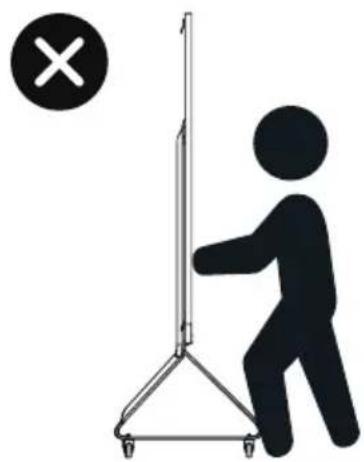

- Ekranın önünü İTTİRMEYİN. Taşımadan önce daima tekerleklerin kilidi açın. Bu uyarıya uyulmaması, ekipmanın hasar görmesine ve kişisel yaralanmaya neden olabilir.4 Türkçe Zemin Standını Kurma
1. Sol Destek “C”yi Alt Enine Kiriş “D”ye iki (2) M6 x 80 mm cıvatayla “B” ve alyan anahtarı “A” kullanarak bağlayın.

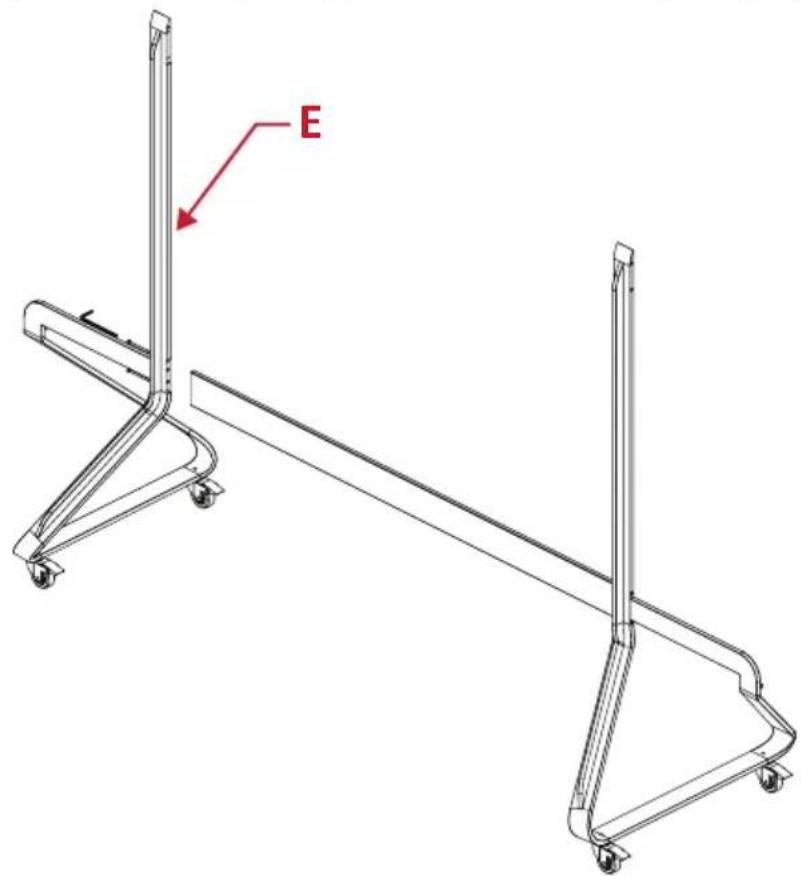

2. Sağ Destek “E”yi Alt Enine Kirişe iki (2) M6 x 80 mm cıvatayla bağlayın.
Türkçe3. Üst Enine Kiriş “F”yi Sol ve Sağ Desteklere dört (4) M6 x 80 mm cıvatayla bağlayın.
4. Tüm cıvataların bir alyan anahtarıyla düzgün sıkıldığından emin olun.

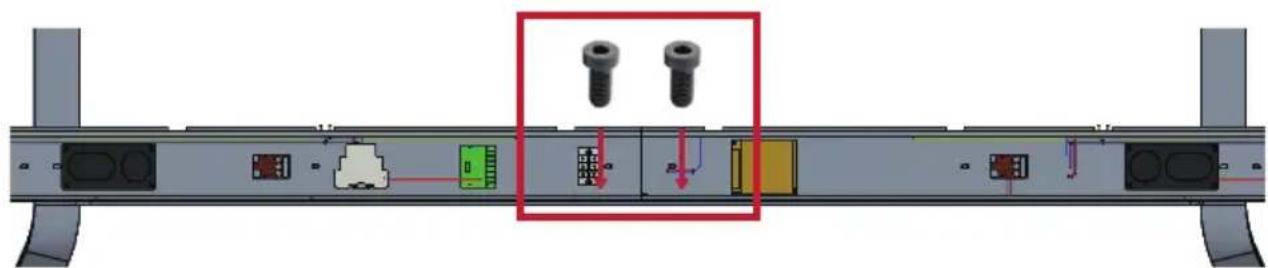

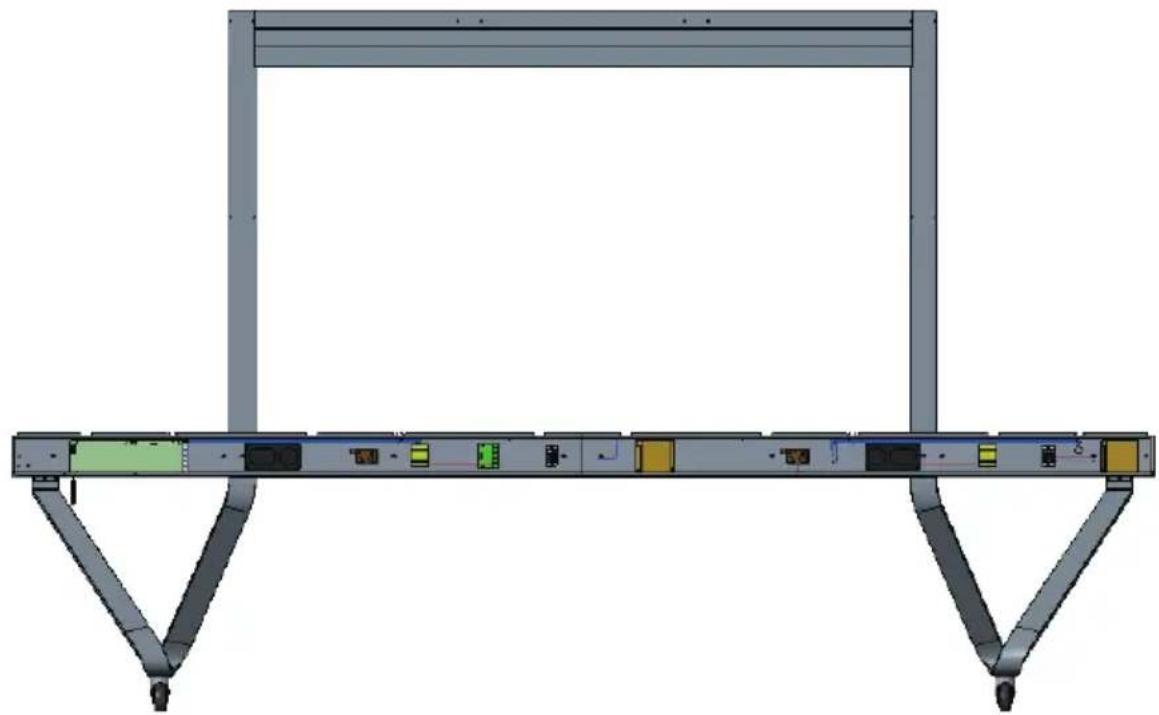

Türkçe Sistem Kontrol Kutusunu Zemin Tabanına Bağlama
NOT: 7 Türkçe Orta Kasaları Takma

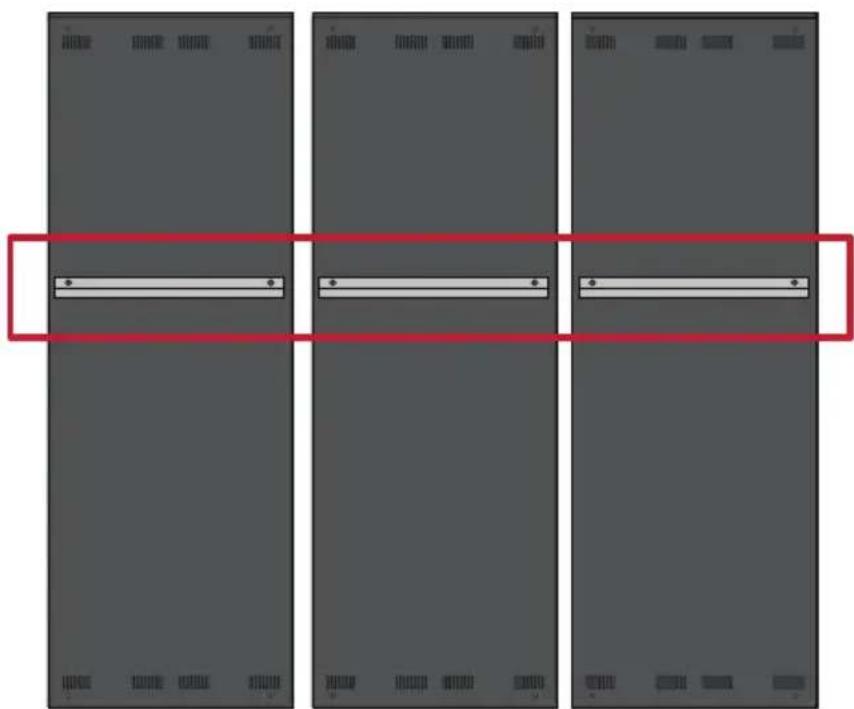

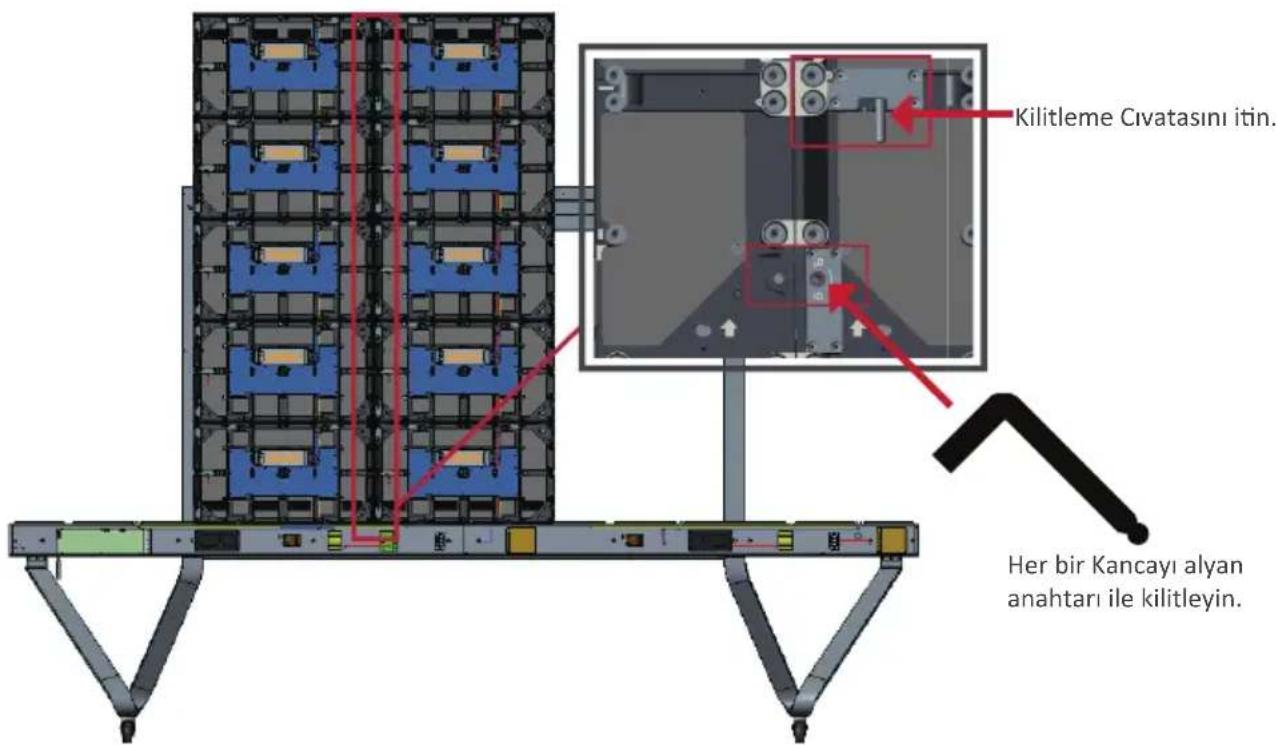

1. Üç (3) Orta Kasa arkasındaki üç (3) Montaj Braketinin aşağıda gösterilen şekilde
konumlandırıldığından emin olun:

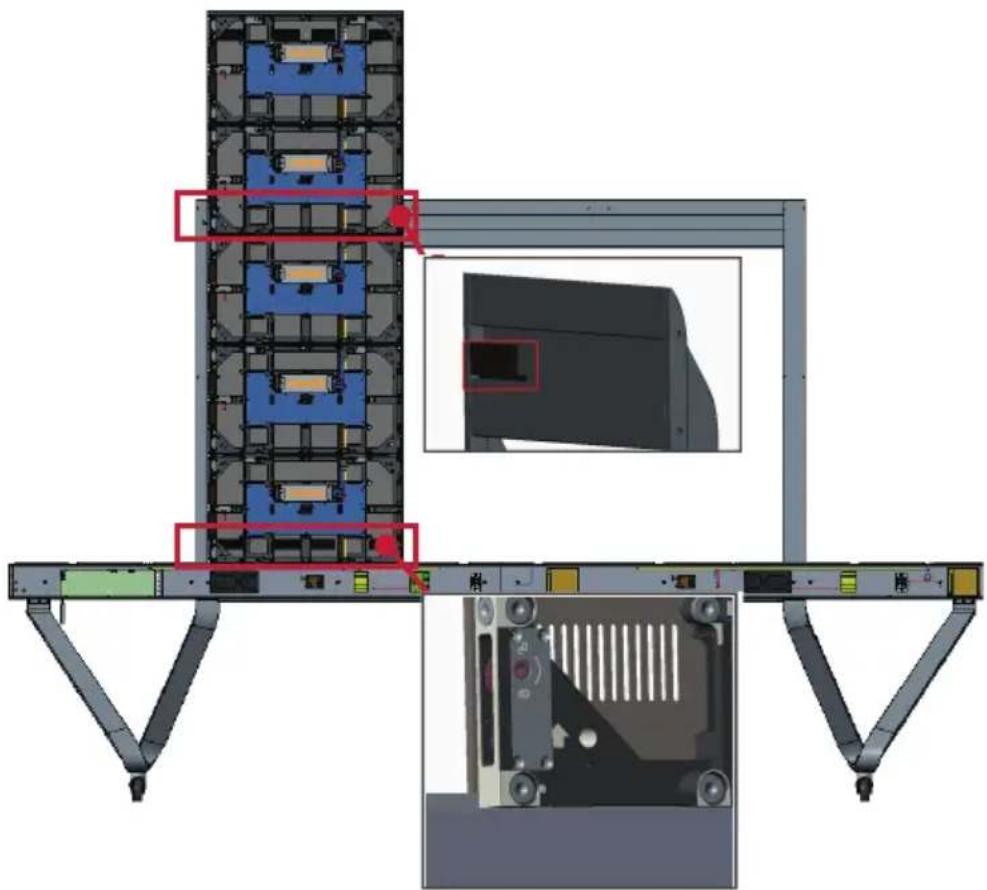

2. Montaj Braketini Üst Enine Kirişin destek kanalına sabitleyerek Kabini Zemin Standına
dikkatle kaldırın. Kabinin altı Alt Enine Kirişe dayanacaktır.8 Türkçe

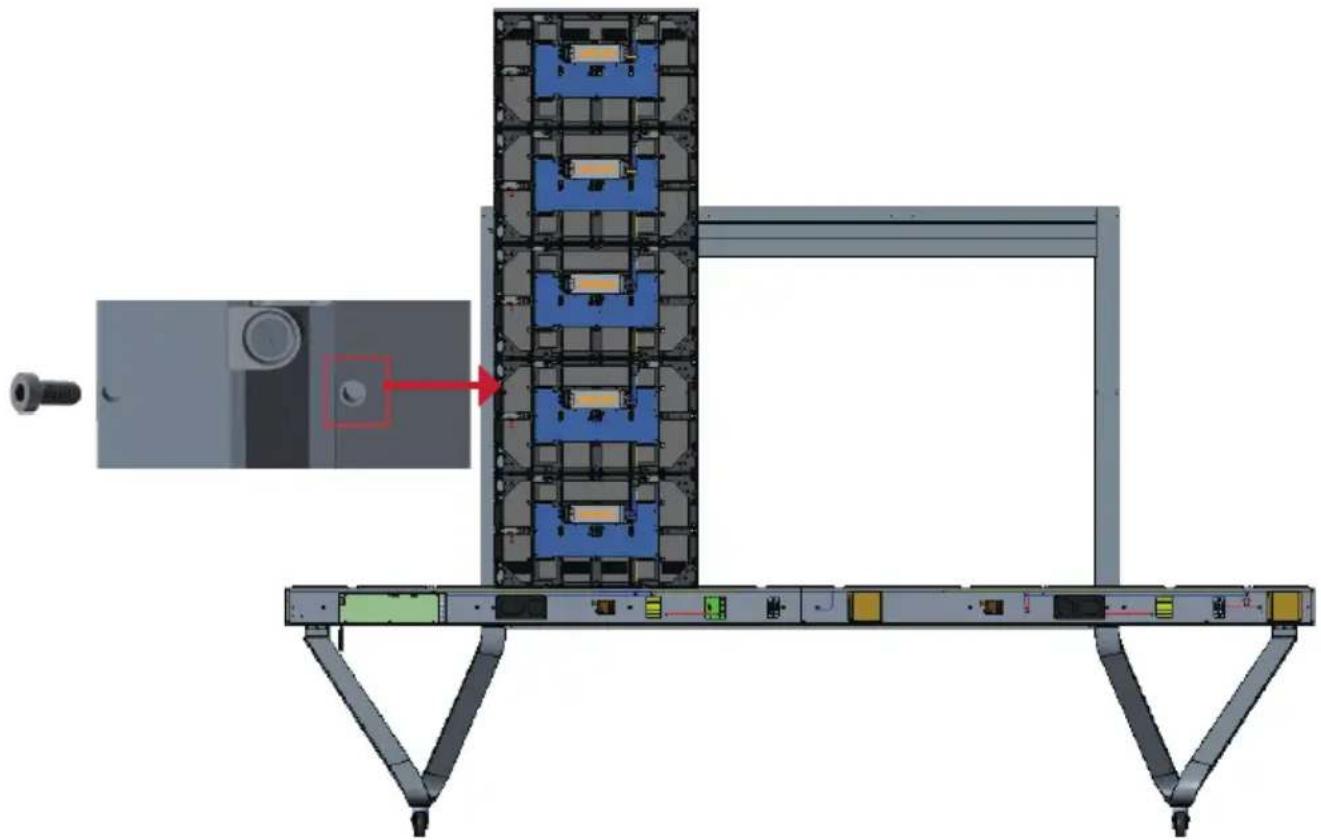

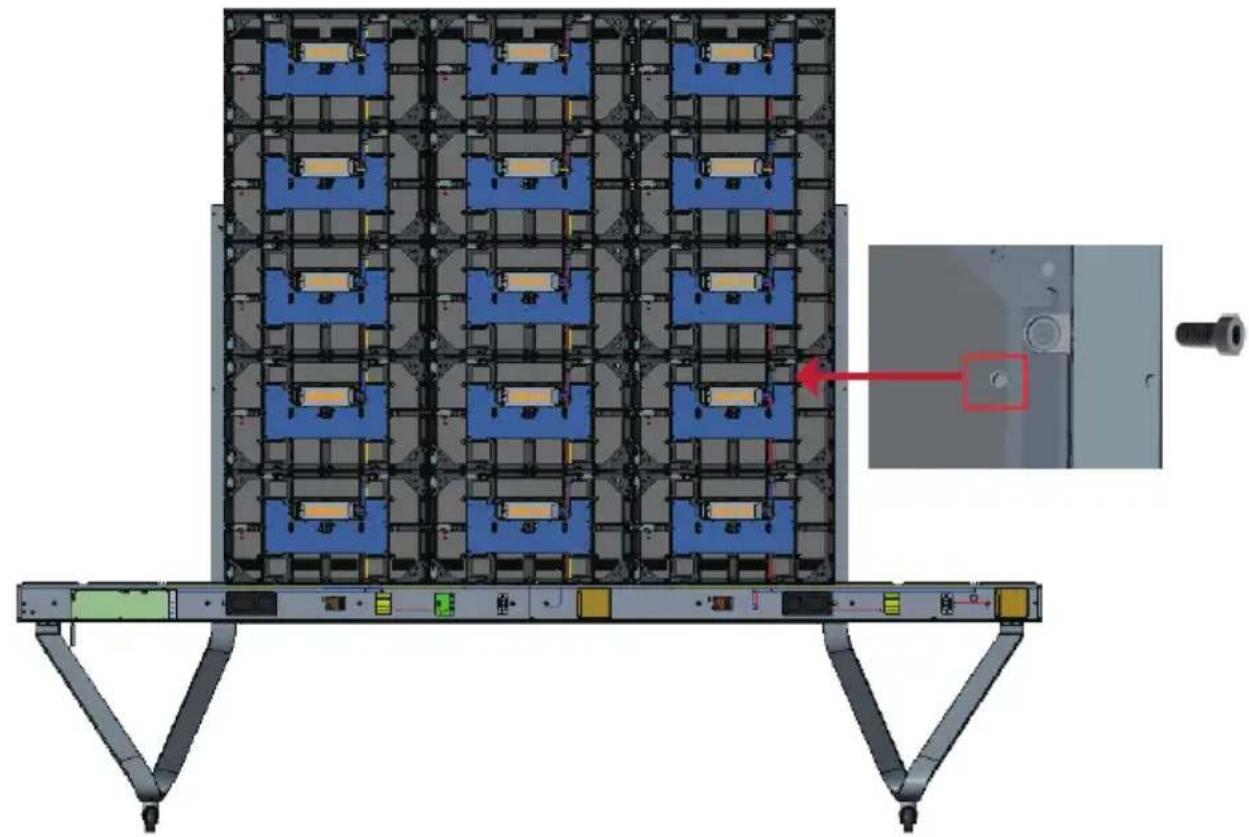

5. Kalan Orta Kabinler için 2~4 Adımlarını tekrar edin, Kabini birlikte verilen vidalarla

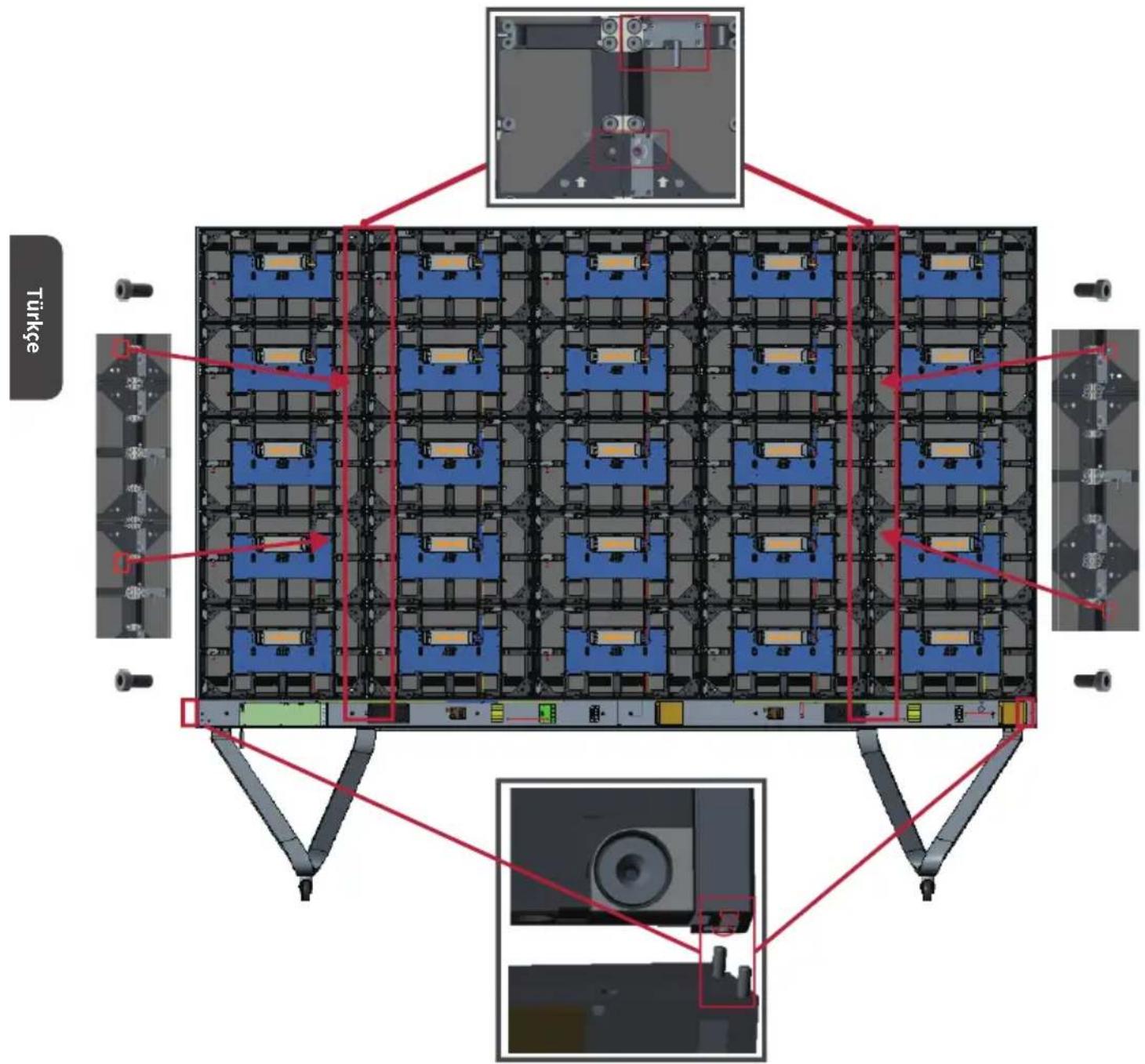

(M6x10mm) Sağ Desteğe sabitleyin.10 Türkçe Sol ve Sağ Kabini Takma

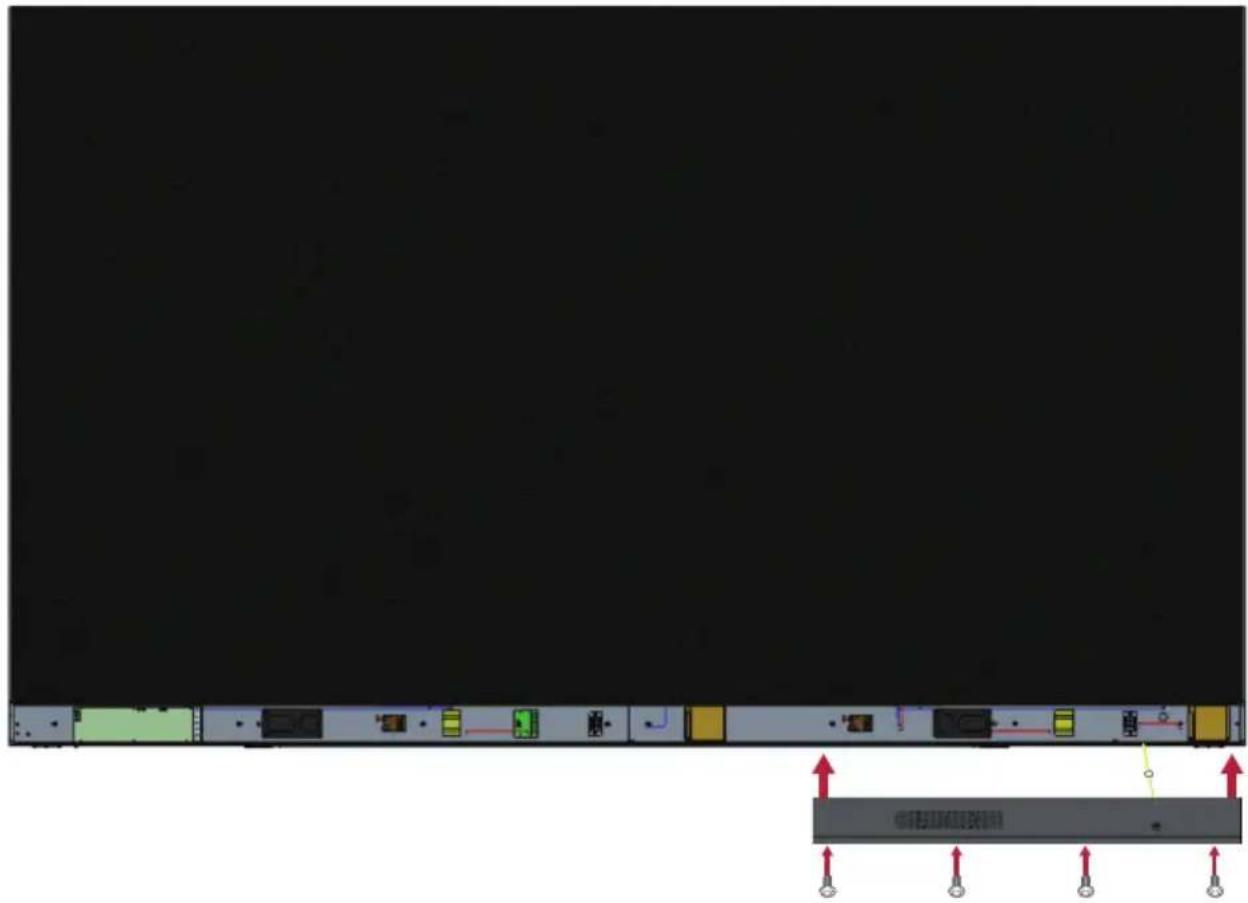

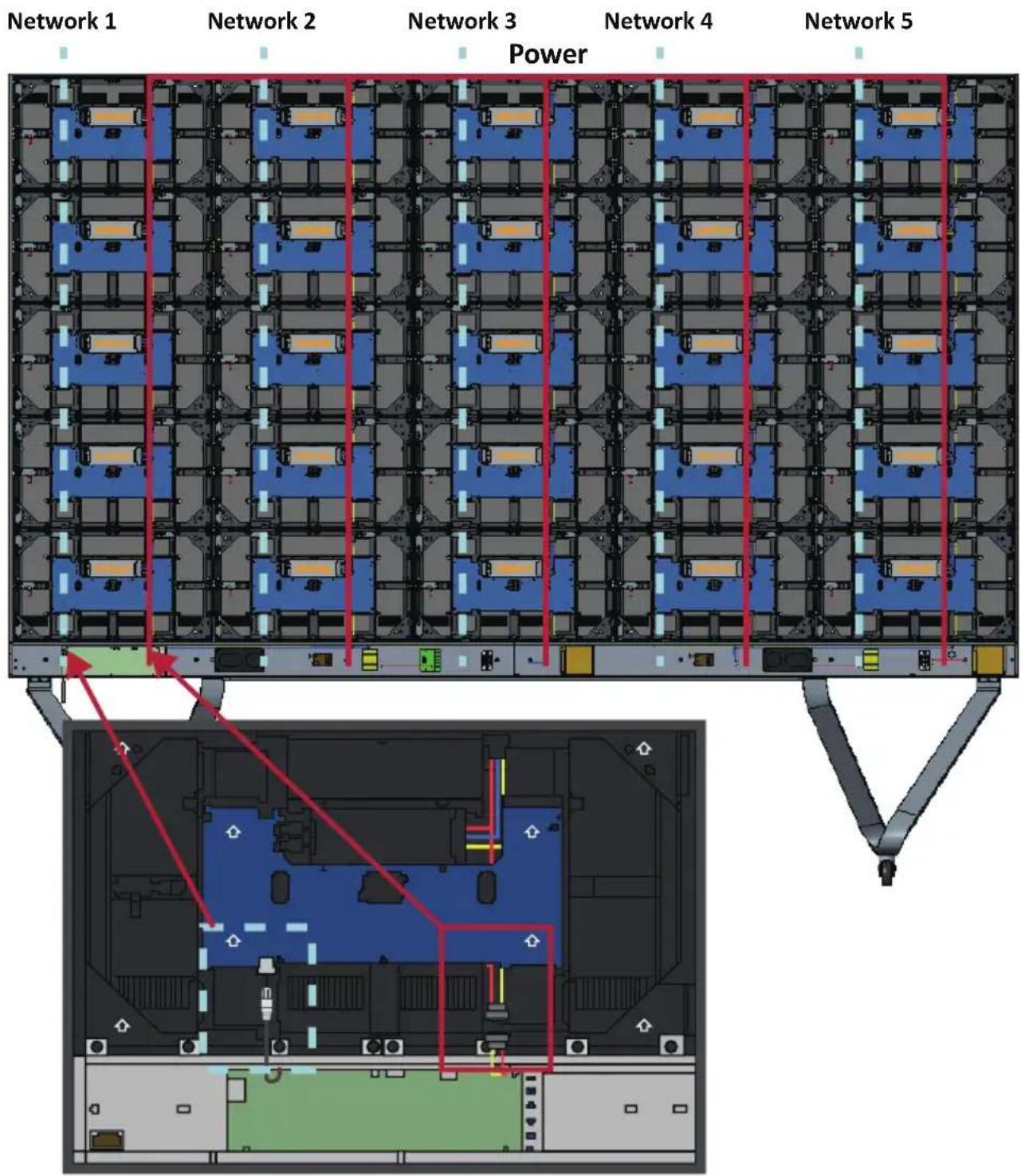

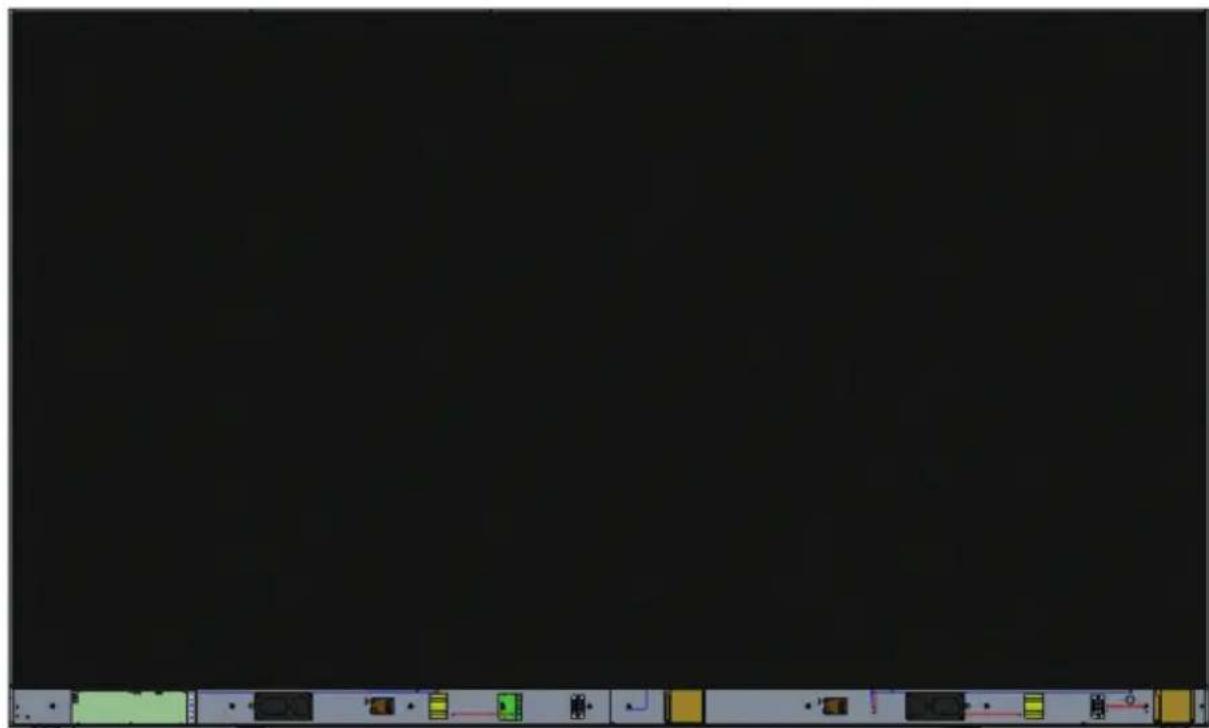

NOT: 11 Türkçe Ağ ve Güç Kablolarını Bağlayın Her bir Kabinin Ağ ve Güç kablolarını Sistem Kontrol Kutusuna bağlayın. NOT: Bağlanacak beş (5) Ağ ve beş (5) Güç kablosu vardır. Power Network 1Network 2Network 3Network 4Network 512 Türkçe LED Modüllerini Takma Modüldeki ilgili sayıları Kabinle eşleşrdiğinizden emin olarak her bir LED Modülünü Kabinlere takın. Her bir Modülü boşalğınızdan ve birbiri arasında hiç boşluk olmadığından ya da az boşluk olduğundan emin olun. Boşaltmak için modüle hafçe dokunmak gerekebilir. DİKKAT LED modülleri takmadan önce lüen Anstak Eldivenler takın.13 Türkçe Sistem Kontrol Kutusu Kapaklarını Takma
