Type de produit	Support d'écran sur pied (fixe)
Marque et modèle	Viewsonic LDSTND001
Compatibilité	Exclusivement pour les écrans ViewSonic Direct View LD135-151
Matériau	Acier avec revêtement par poudre
Hauteur approximative	Environ 2000 mm (selon la configuration)
Largeur approximative	Environ 1500 mm (selon la configuration)
Profondeur approximative	Environ 800 mm (selon la configuration)
Poids approximatif	Environ 50 kg (pièces uniquement)
Charge maximale supportée	Conçu pour l'écran LD135-151 (poids estimé ~100 kg)
Fonctions principales	Support mural au sol, installation modulaire pour écrans LED grand format
Type d'installation	Assemblage requis, montage au sol avec roulettes
Contenu de la boîte	Supports gauche et droit, traverses inférieure et supérieure, 14 boulons M6x80, 8 vis M6x10, 2 vis KM3x6, clé Allen, couvercles du boîtier de commande
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Risque de basculement : ne pas rouler sur des câbles, surfaces inégales ou inclinées. Toujours verrouiller les roues avant de déplacer. Utiliser uniquement avec les modèles spécifiés.
Pièces détachées et réparabilité	Les pièces détachées sont disponibles sur demande. La réparation doit être effectuée par un professionnel qualifié.

FOIRE AUX QUESTIONS - LDSTND001 VIEWSONIC

Quels écrans sont compatibles avec le support LDSTND001 ?

Ce support est exclusivement conçu pour les écrans ViewSonic Direct View LD135-151. L'utiliser avec d'autres modèles peut entraîner une instabilité et des blessures.

Comment assembler le support de sol ?

Fixez les supports gauche (C) et droit (E) à la traverse inférieure (D) avec deux boulons M6x80 mm chacun. Fixez ensuite la traverse supérieure (F) avec quatre boulons M6x80 mm. Serrez tous les boulons avec la clé Allen fournie.

Comment installer le boîtier de commande du système ?

Dépliez le panneau du boîtier de commande en faisant attention aux fils. Alignez-le sur les huit trous de la traverse inférieure et fixez-le avec huit vis M6x10 mm. Ajoutez deux vis supplémentaires pour relier les deux moitiés.

Comment monter les boîtiers centraux ?

Assurez-vous que les trois supports de montage sont positionnés correctement. Soulevez chaque boîtier et placez son support dans le rail de la traverse supérieure. Fixez avec des vis M6x10 mm. Verrouillez les boulons et crochets entre les boîtiers.

Comment installer les modules LED ?

Portez des gants antistatiques. Faites correspondre les numéros des modules avec ceux des boîtiers. Assurez-vous qu'ils sont affleurants. Tapez doucement si nécessaire pour éliminer les espaces.

Quelles précautions de sécurité dois-je prendre ?

Ne faites pas rouler le support sur des câbles ou surfaces inégales. Déverrouillez les roues avant de déplacer. Ne poussez pas l'avant de l'écran. Utilisez uniquement avec les modèles compatibles.

Combien de câbles réseau et d'alimentation dois-je connecter ?

Vous devez connecter cinq (5) câbles réseau et cinq (5) câbles d'alimentation entre chaque boîtier et le boîtier de commande du système.

Comment installer les couvercles du boîtier de commande ?

Branchez d'abord le câble du bouton d'alimentation. Alignez le couvercle avec le boîtier et fixez-le avec les 12 vis KM3x6 mm. Répétez pour les couvercles central et gauche.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec pour essuyer la poussière. Évitez les produits chimiques ou abrasifs qui pourraient endommager le revêtement.

Où trouver des pièces de rechange ?

Contactez le service client ViewSonic ou un revendeur agréé. Les réparations doivent être effectuées par un professionnel pour garantir la sécurité.

MODE D'EMPLOI LDSTND001 VIEWSONIC

Guide de démarrage rapide

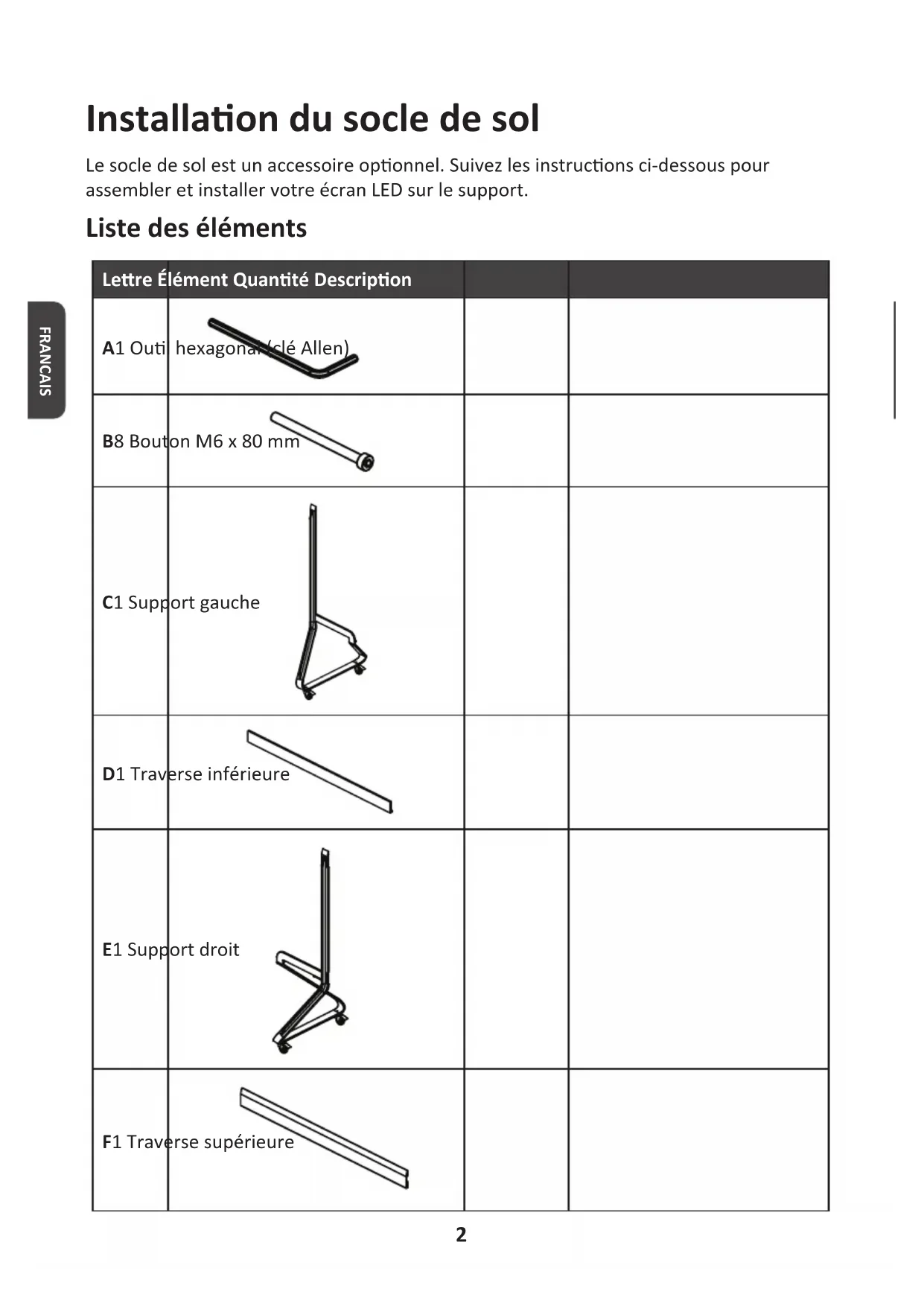

Installation du socle de sol

Le socle de sol est un accessoire optionnel. Suivez les instructions ci-dessous pour assembler et installer votre écran LED sur le support.

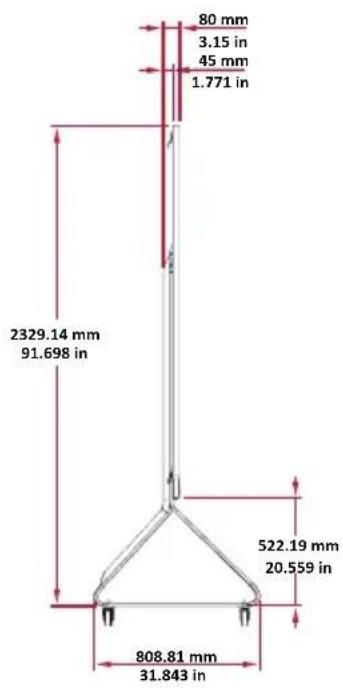

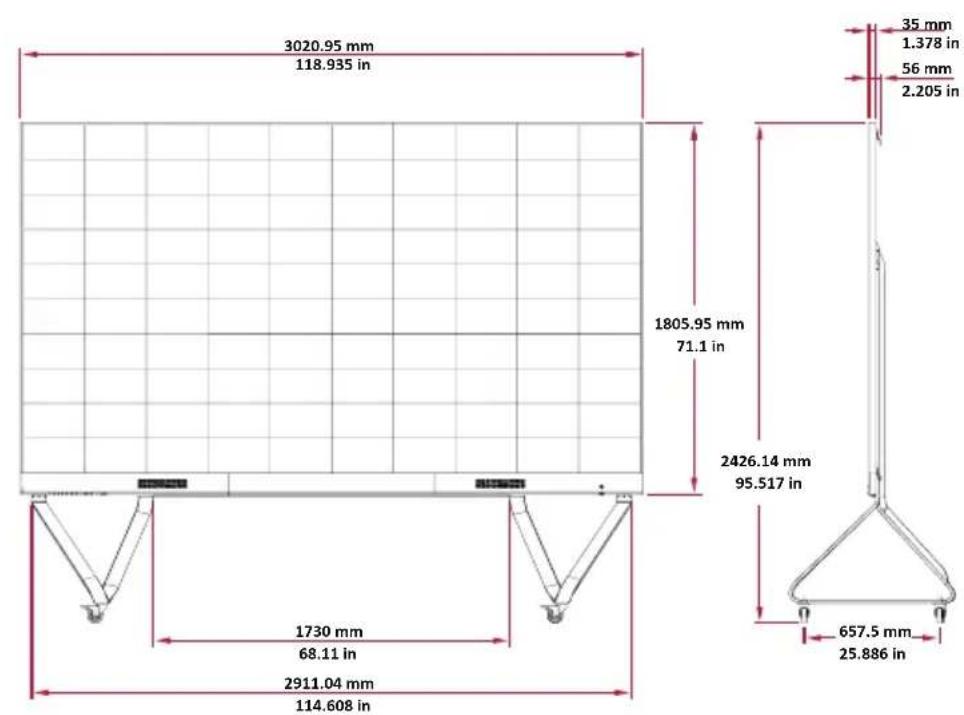

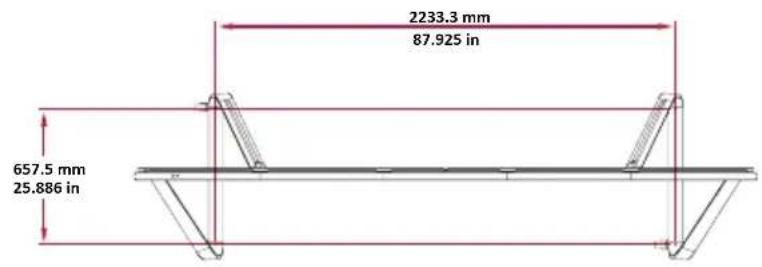

Listedes éléments

Lettre Élement Quantité Description
A1 Outi	hexagonal (clé Allen)
B8 Bouton M6 x 80 mm
C1 Support gauche
D1 Traverse inférieure
E1 Support droit
F1 Traverse supérieure

ATTENTION

• Ce support ne doit être utilisé qu'avac ViewSonic Direct View LD135-151 uniquement. L'utilisation de ce support avec d'autres modèles peut entraîner une instability et des blessures.

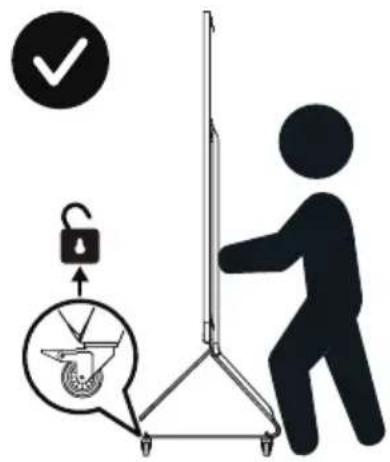

RISQUE DE BASCULEMENT!

• NE PAS faire rouler le support sur des câbles, des surfaces inégales, sales, molles ou inclinées.
• NE PAS pousser en appuyant à l'avant de l'écran. Déverrouillez toujours les roues avant de déplacer le support. Le non-respect de cette précaution peut entraîner des dommages matériels et des blessures.

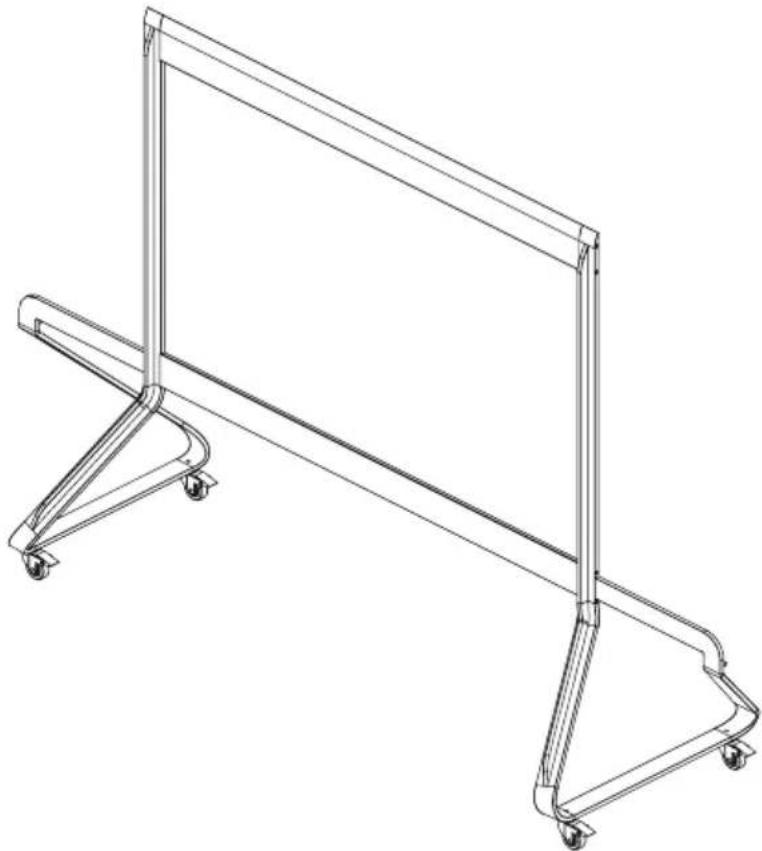

Assemblage du support de sol

1. Fixez le support gauche "C" à la traverse inférieure "D" avec deux (2) boulons M6 x 80mm "B" et une clé Allen "A".

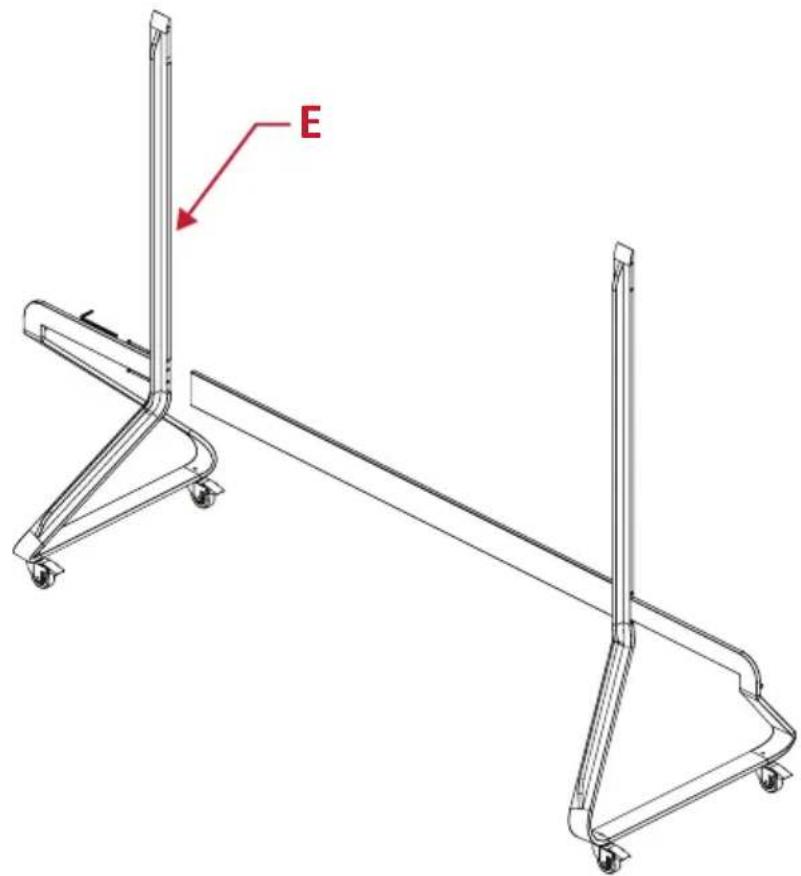

1. Fixez le support droit "E" à la travers inférieure avec deux boulons (2) M6 x 80 mm.

1. Fixez la traverse supérieure "F" aux supports gauche et droit avec quatre (4) boulons M6 x 80 mm.

1. Assurez-vous que tous les boulons sont correctement serrés avec une clé Allen.

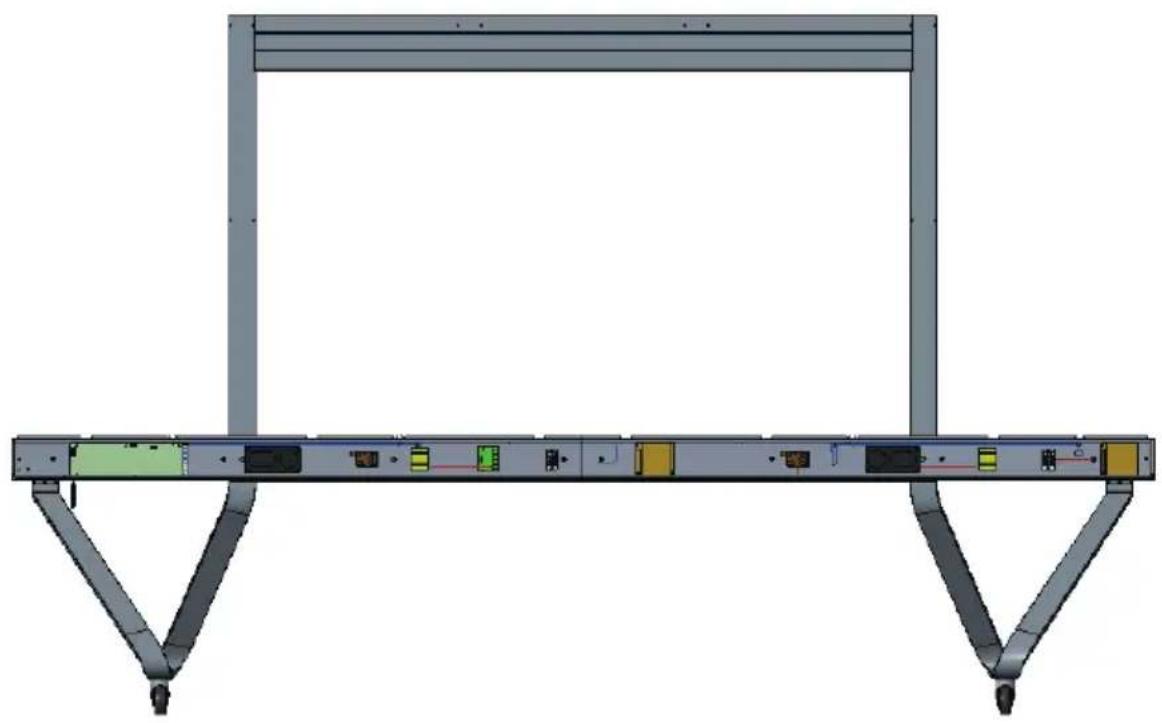

Raccordement du boîtier de commande du système à la base de sol

1. Dépliez soigneusement le panneau du boîtier de commande du système. Assurez-vous que la carte de contrôle du système principal est sur la gauche.

REMARQUE: Faites preuve de prudence lorsque le panneau du boîtier de commande du système est séparé en deux éléments avec des fils attachés.

1. Alignez le boîtier de commande du système sur les huit (8) troughs de la traverse inférieure et fixez-le avec huit vis (8) M6 x 10mm.

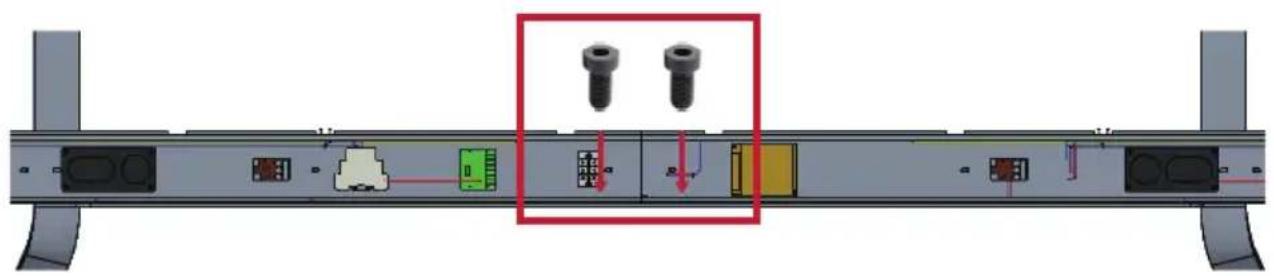

1. Installez deux (2) vis supplémentaires (M6 x 10 mm) pour raccorder les deux moitiés du boîtier de commande du système.

REMARQUE : Les vis (M6x10mm) se trouvent dans la boîte d'accessoires de l'écran LED.

Installation des boîtiers centraux

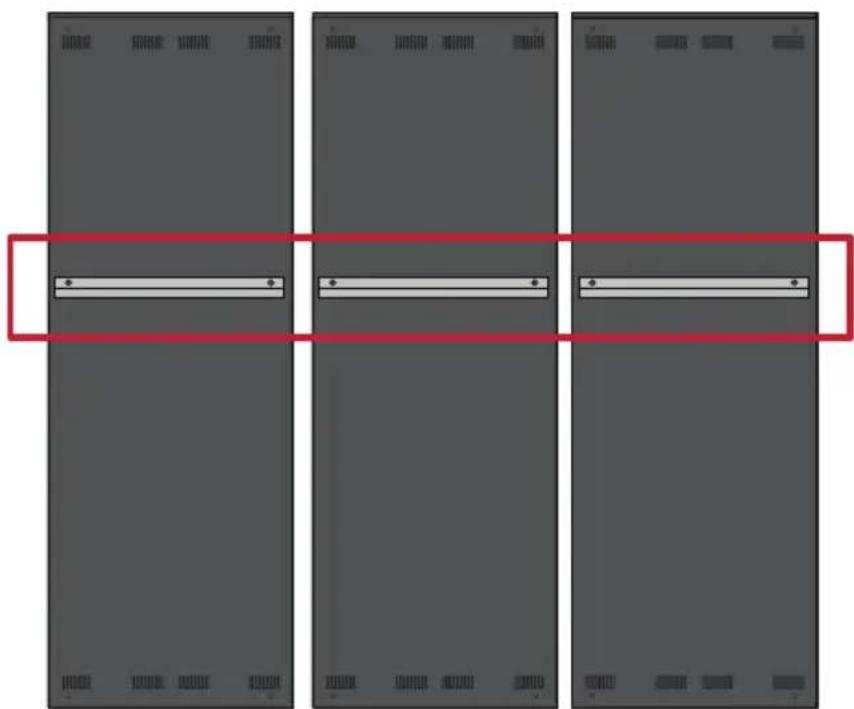

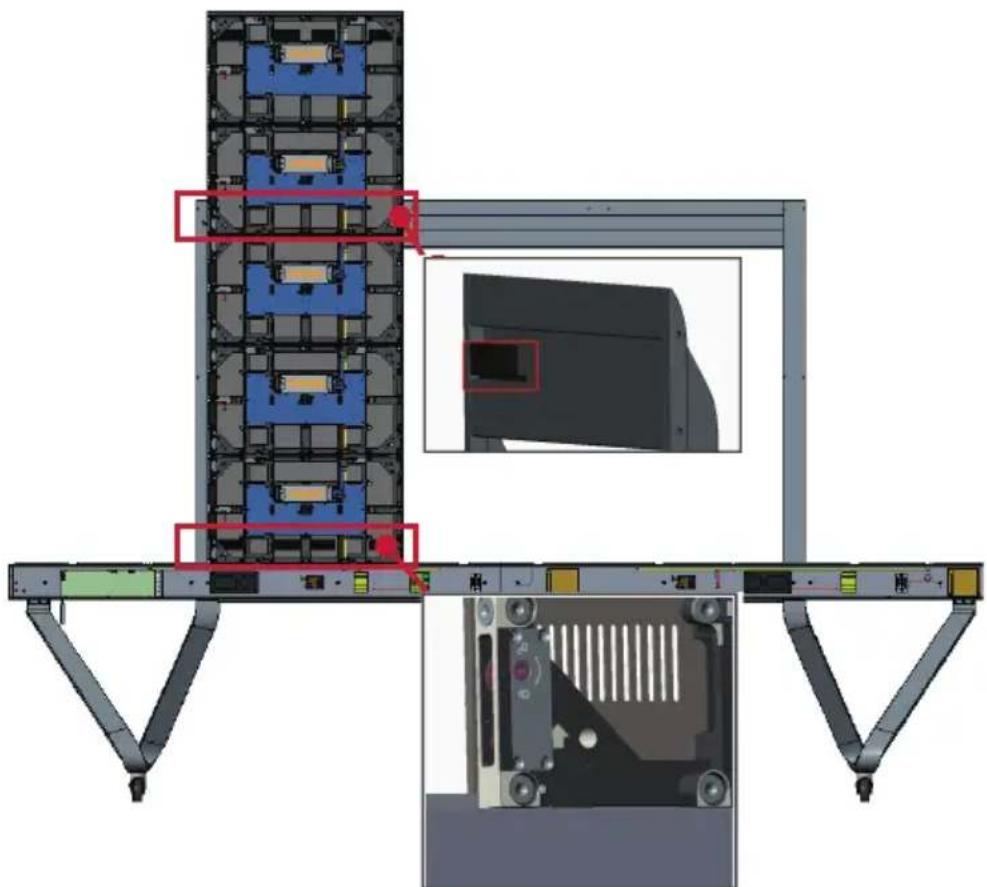

1. Assurez-vous que les trois (3) supports de montage à l'arrière des trois (3) boîtiers centraux sont placés comme indiqué ci-dessous :

1. Soulevez prudemment un boîtier pour le placer sur le socle de sol, en fixant le support de montage dans le conduit de support de la traverse supérieure. La partie inférieure du boîtier repose sur la traverse inférieure.

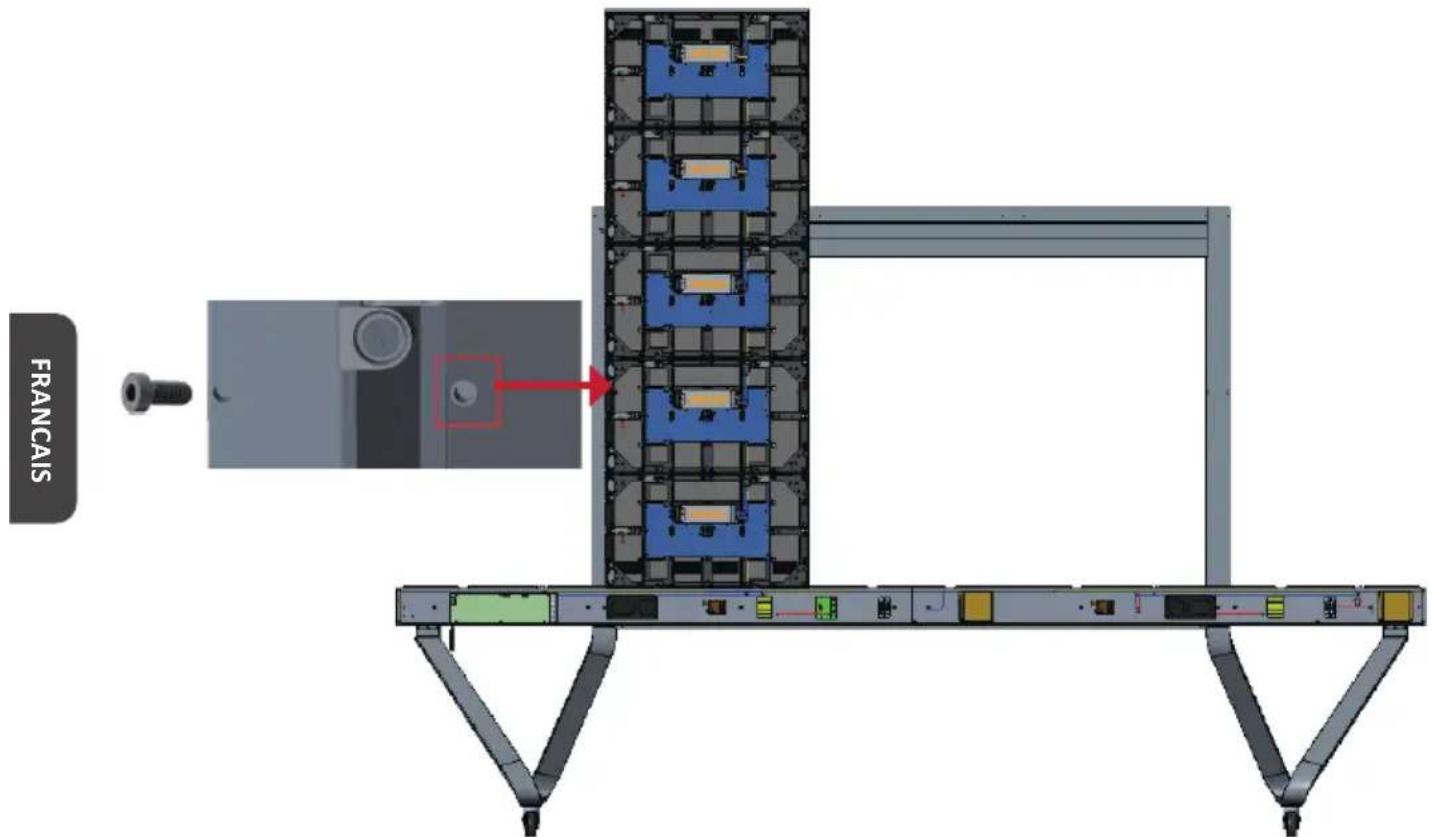

1. Fixez le boitier sur le support avec les vis fournies (M6 x 10 mm).

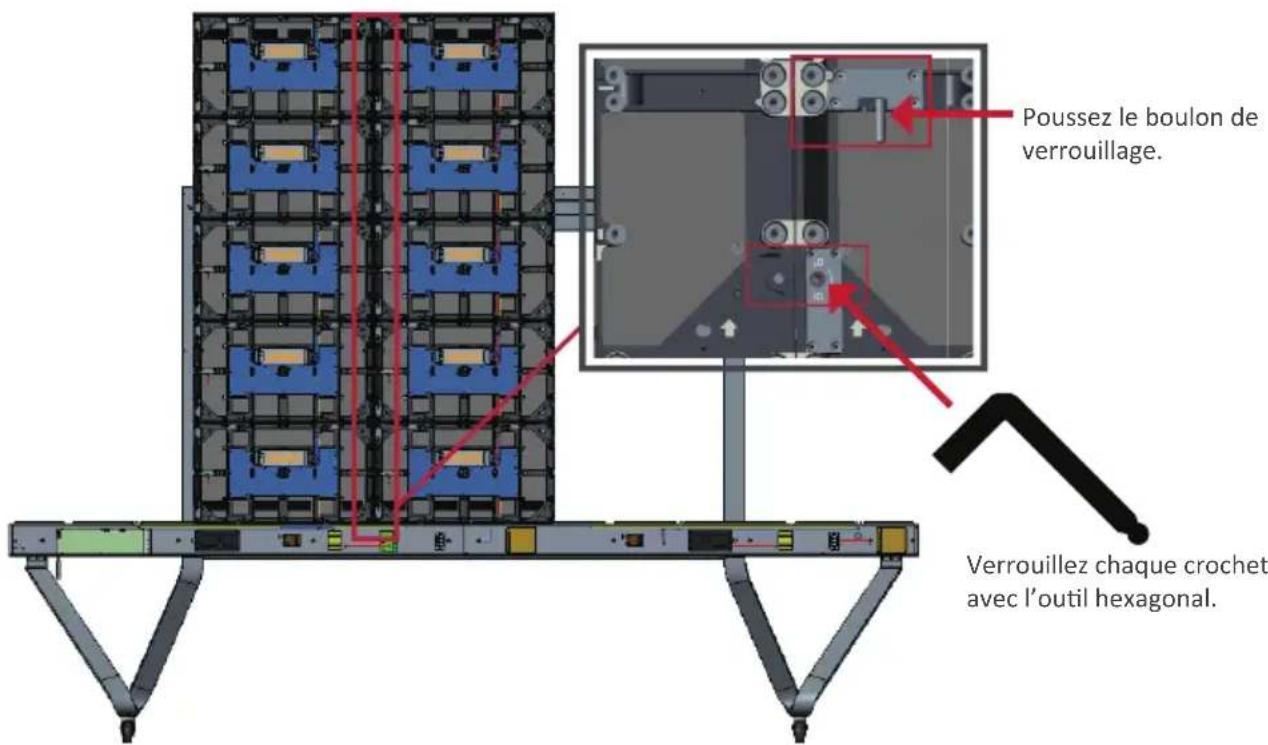

1. Poussez chaque boulon de verrouillage et verrouillez chaque crochet avec l'outil hexagonal pour solidariser fermement les boîtiers. Il peut être nécessaire d'aligner le trou avec une clé Allen afin d'engage le boulon de verrouillage.

REMARQUE : Il y a cinq (5) boulons de verrouillage et 10 crochets entre chaque boîtier.

1. Répétez les étapes 2 à 4 pour les boîtiers centraux restants, fixez le boîtier sur le support droit avec les vis fournies (M6 x 10 mm).

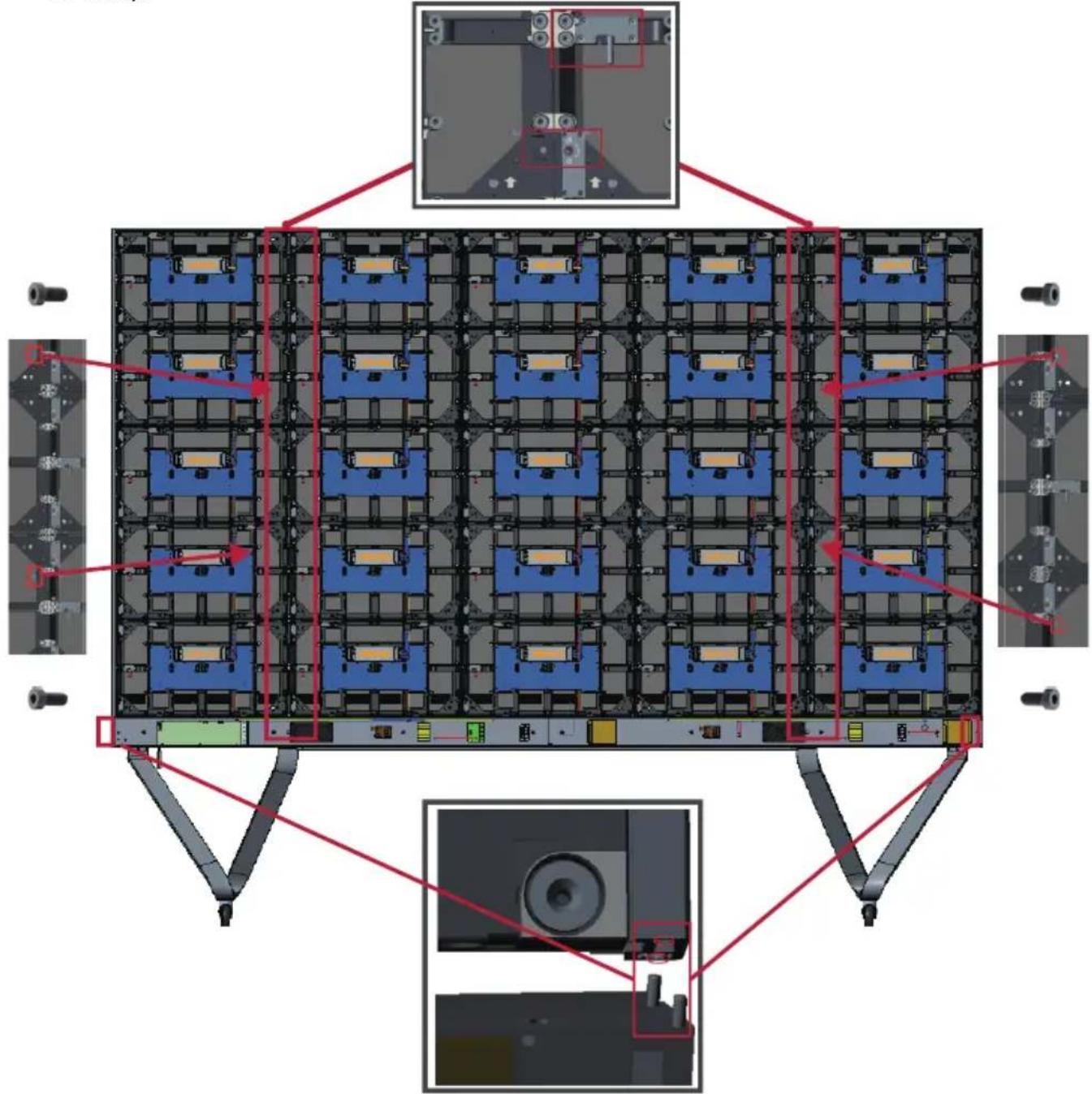

Installation du boîtier gauche et du boîtier droit

1. Soulevez prudemment le boitier gauche et le boitier droit pour les placer sur le socle de sol, en fixant le support de montage dans le conduit de support de la traverse supérieure. La partie inférieure du boitier repose sur la traverse inférieure.

REMARQUE: Assurez-vous que les trous du boîtier et du boîtier de commande du système sont alignés.

1. Poussez chaque boulon de verrouillage et verrouillez chaque crochet avec l'outil hexagonal pour solidariser fermement le boîtier gauche et le boîtier droit aux boîtiers centraux.
2. Fixez le boîtier gauche et le boîtier droit sur le support avec les vis fournies (M6 x 10 mm).

REMARQUE: Il y a cinq (5) boulons de verrouillage et 10 crochets entre chaque boîtier.

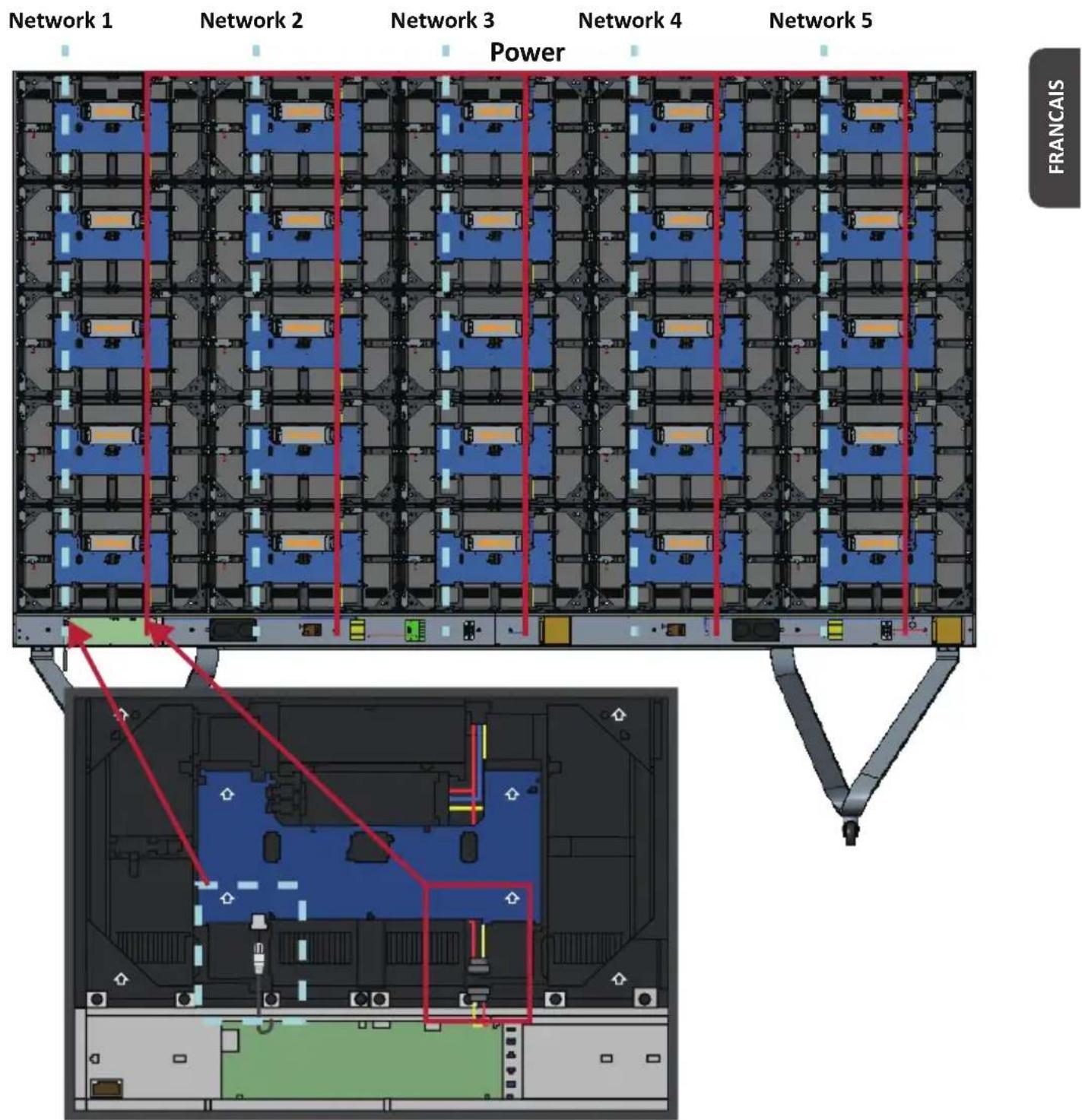

Raccordez les cables reseau et d'alimentation

Raccordez les cables reseau et d'alimentation de chaque boitier au boitier de commande du système.

REMARQUE: Il y a cinq (5) câbles réseau et cinq (5) câbles d'alimentation à raccarder.

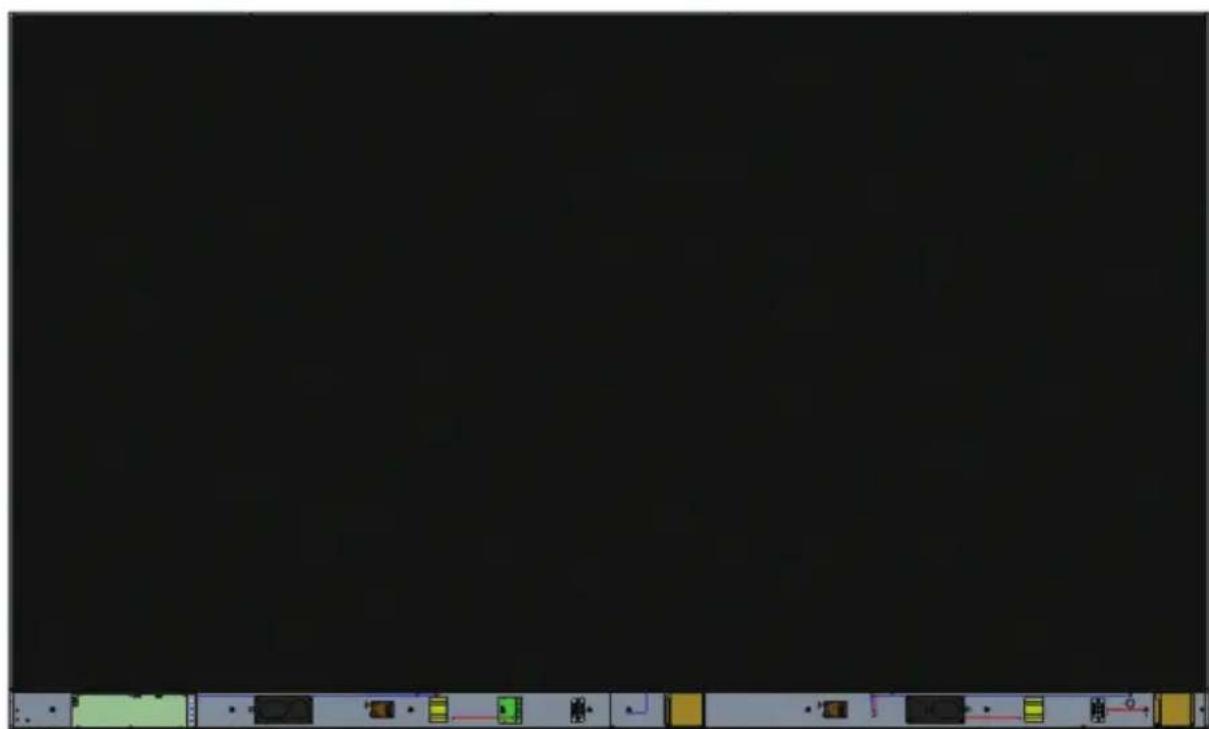

Installation des modules LED

Installez chaque module LED sur les boîtiers, en vous assurant de faire correspondre les numéros du module avec ceux du boîtier. Assurez-vous que chaque module est affleurant et qu'il n'y a peu ou pas d'espace entre eux. Il peut être nécessaire de tapoter doucement le module pour le faire affleurer.

AVERTISSEMENT Veuillez porter des gants artistatiques avant d'installer les modules LED.

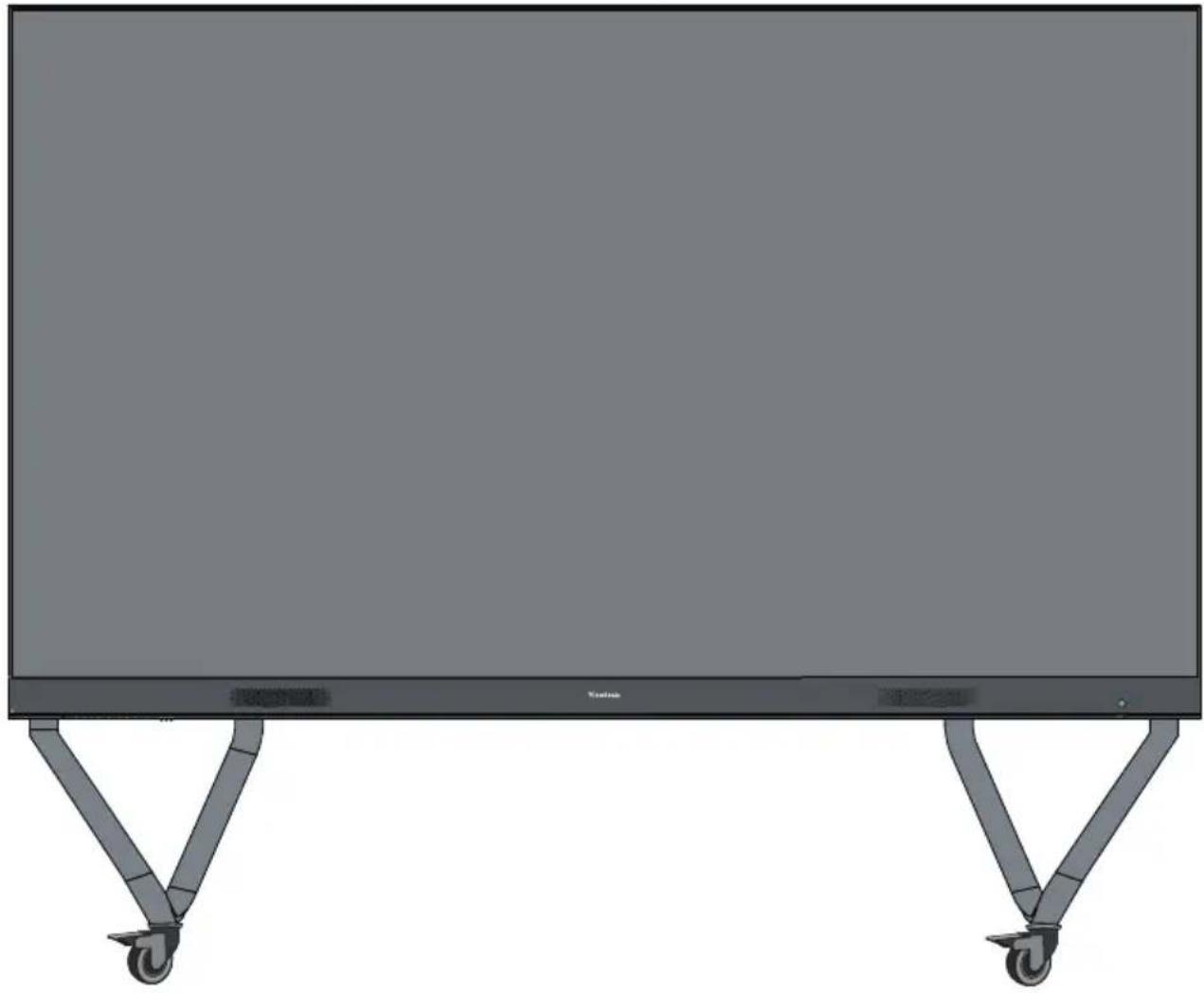

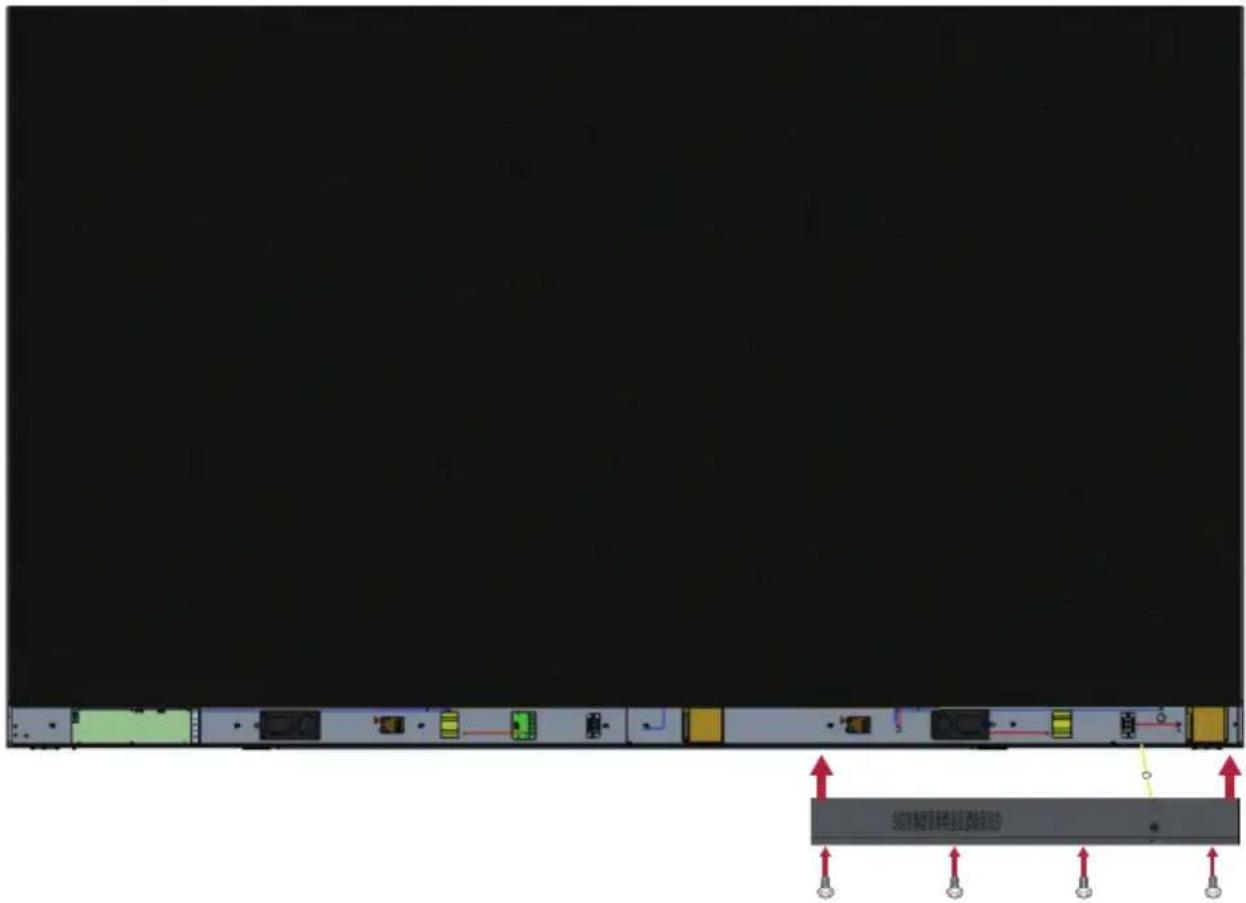

Installation des couvercles du boîtier de commande du système

Il y a trois (3) couvercles du boîtier de commande du système : Gauche, Central et Droit.

1. Commencez par installer le couvercle droit sur le boitier de commande du système.

REMARQUE : Assurez-vous que le cable du bouton d'alimentation est raccordé au cable d'alimentation du boîtier de commande du système avant de fixer le couvercle.

1. ÀpRES avoir raccordé le cable du bouton d'alimentation, assurez-vous que le couvercle croit est correctement aligné avec le boîtier de commande du système; puis fixez-le avec les 12 vis fournies (KM3 x 6 mm).

REMARQUE : Les vis (KM3x6mm) se trouvent dans la boîte d'accessoires de l'écran LED.

1. Repetez les étapes ci-dessus pour le couvercle central et le couvercle gauche. Une fois tous les couvercles fixés, votre écran LED est préts à être allumé.
