LDSTND001 - Beeldschermhouder VIEWSONIC - Gratis gebruiksaanwijzing en handleiding

Type product	Vaste voetsteun voor scherm (vast)
Merk en model	Viewsonic LDSTND001
Compatibiliteit	Uitsluitend voor ViewSonic Direct View LD135-151 schermen
Materiaal	Staal met poedercoating
Geschatte hoogte	Ongeveer 2000 mm (afhankelijk van configuratie)
Geschatte breedte	Ongeveer 1500 mm (afhankelijk van configuratie)
Geschatte diepte	Ongeveer 800 mm (afhankelijk van configuratie)
Geschat gewicht	Ongeveer 50 kg (alleen onderdelen)
Maximaal ondersteund gewicht	Ontworpen voor scherm LD135-151 (geschat gewicht ~100 kg)
Belangrijkste functies	Vloersteun voor muurmontage, modulaire installatie voor grote LED-schermen
Installatietype	Montage vereist, vloermontage met wielen
Inhoud van de doos	Linker- en rechtersteunen, onder- en bovenbalken, 14 bouten M6x80, 8 schroeven M6x10, 2 schroeven KM3x6, inbussleutel, deksels van de behuizing van de besturingseenheid
Onderhoud en reiniging	Afnemen met een zachte, droge doek. Gebruik geen schurende middelen.
Veiligheid	Kantelrisico: niet over kabels, oneffen of hellende oppervlakken rijden. Vergrendel altijd de wielen voordat u verplaatst. Alleen gebruiken met de gespecificeerde modellen.
Reserveonderdelen en repareerbaarheid	Reserveonderdelen zijn op aanvraag beschikbaar. Reparatie moet worden uitgevoerd door een gekwalificeerde professional.

Veelgestelde vragen - LDSTND001 VIEWSONIC

Welke schermen zijn compatibel met de LDSTND001-ondersteuning?

Deze ondersteuning is uitsluitend ontworpen voor ViewSonic Direct View LD135-151 schermen. Het gebruik met andere modellen kan instabiliteit en letsel veroorzaken.

Hoe monteer ik de vloersteun?

Bevestig de linker- (C) en rechtersteun (E) aan de onderbalk (D) met elk twee bouten M6x80 mm. Bevestig vervolgens de bovenbalk (F) met vier bouten M6x80 mm. Draai alle bouten aan met de meegeleverde inbussleutel.

Hoe installeer ik de systeembesturingseenheid?

Vouw het paneel van de besturingseenheid uit en let op de draden. Lijn het uit met de acht gaten van de onderbalk en bevestig het met acht schroeven M6x10 mm. Voeg twee extra schroeven toe om de twee helften te verbinden.

Hoe monteer ik de centrale behuizingen?

Zorg ervoor dat de drie montagebeugels correct zijn geplaatst. Til elke behuizing op en plaats de beugel in de rail van de bovenbalk. Bevestig met schroeven M6x10 mm. Vergrendel de bouten en haken tussen de behuizingen.

Hoe installeer ik de LED-modules?

Draag antistatische handschoenen. Laat de nummers van de modules overeenkomen met die van de behuizingen. Zorg dat ze gelijk liggen. Tik voorzichtig indien nodig om openingen te verwijderen.

Welke veiligheidsmaatregelen moet ik nemen?

Rol de steun niet over kabels of oneffen oppervlakken. Ontgrendel de wielen voordat u verplaatst. Duw niet tegen de voorkant van het scherm. Alleen gebruiken met compatibele modellen.

Hoeveel netwerk- en voedingskabels moet ik aansluiten?

U moet vijf (5) netwerkkabels en vijf (5) voedingskabels aansluiten tussen elke behuizing en de systeembesturingseenheid.

Hoe installeer ik de deksels van de besturingseenheid?

Sluit eerst de kabel van de aan/uit-knop aan. Lijn het deksel uit met de behuizing en bevestig het met de 12 schroeven KM3x6 mm. Herhaal voor de centrale en linker deksels.

Hoe reinig ik de steun?

Gebruik een zachte, droge doek om stof af te vegen. Vermijd chemische of schurende producten die de coating kunnen beschadigen.

Waar vind ik reserveonderdelen?

Neem contact op met de klantenservice van ViewSonic of een erkende dealer. Reparaties moeten worden uitgevoerd door een professional om de veiligheid te waarborgen.

GEBRUIKSAANWIJZING LDSTND001 VIEWSONIC

Installatie Vloerstandaard

De vloerstandaard is een optionele accessoire. Volg onderstaande instructies voor het in elkaarzetten en installereren van uw LED-display op de standard.

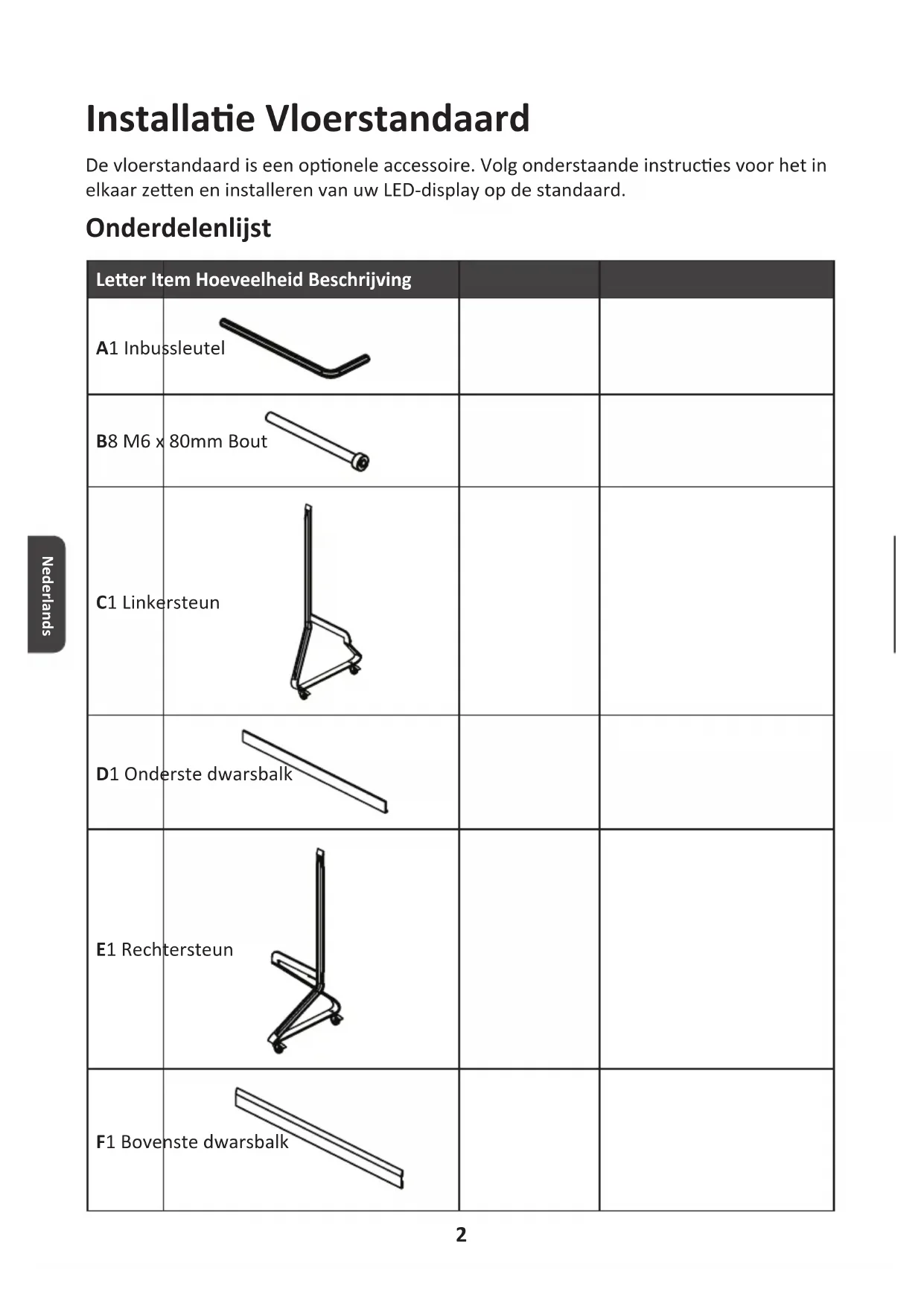

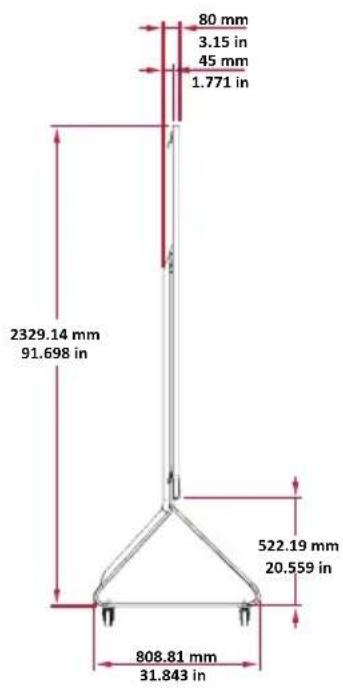

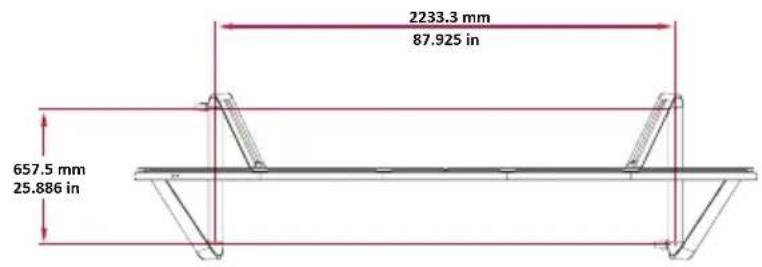

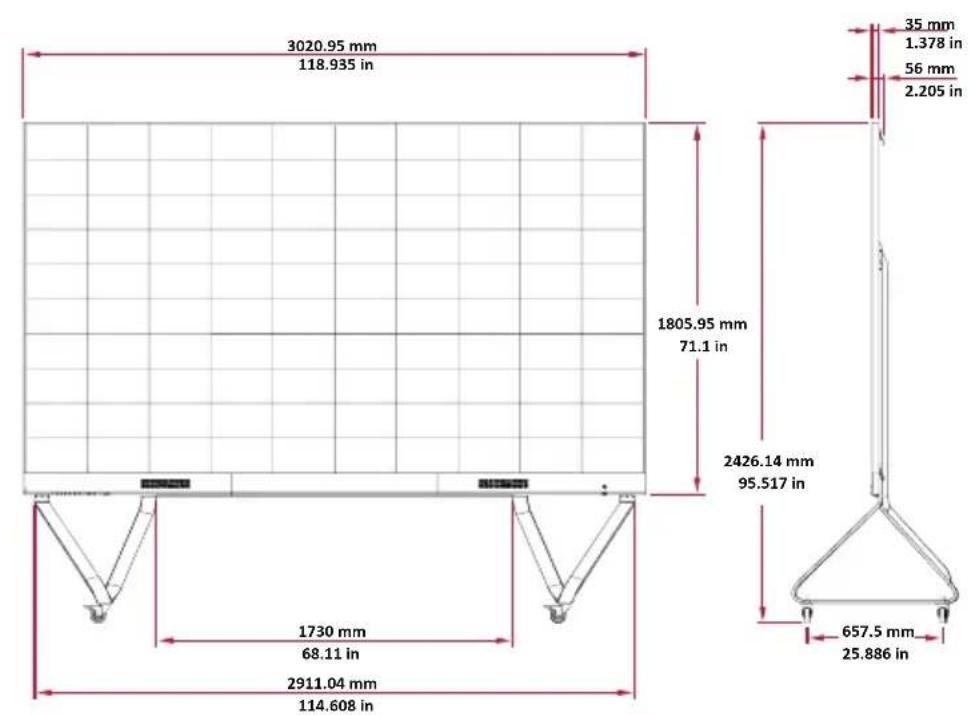

Onderdelenlijst

Letter Item Hoeveelheid Beschrijving
A1 Inbussleutel
B8 M6 x 80mm Bout
C1 Linkersteun
D1 Onderste dwarsbalk
E1 Rechtersteun
F1 Bovenste dwarsbalk

OPGELET

• Deze standardaard moet alleen worden gebruikt met ViewSonic Direct View LD135-151. Het gebruik van deze standardaard met andere modellen kan zorgen voor instabilititeit en letsel.

GEVAAR VOOR KANTELEN!

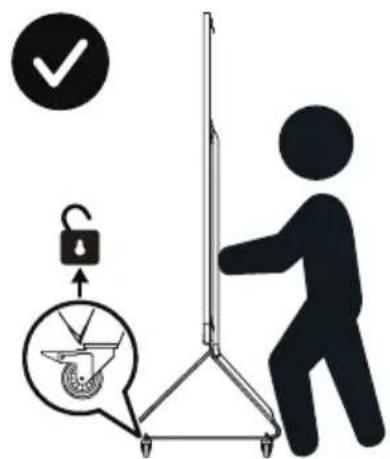

• Rol de standard NIET over de kabel of ongelijke, vuile, zachte of sterk hellende oppervlakken.
• Duw NIET gegen de voorkant van de display. Ontgrendel.altijd de wielen voorafgaand aan verplaatsen. Het Niet naleven van deze waarschuwing kan leiden tot schade aan apparatuur en lichamelijk letsel.

De vloerstandaard in elkaar zetten

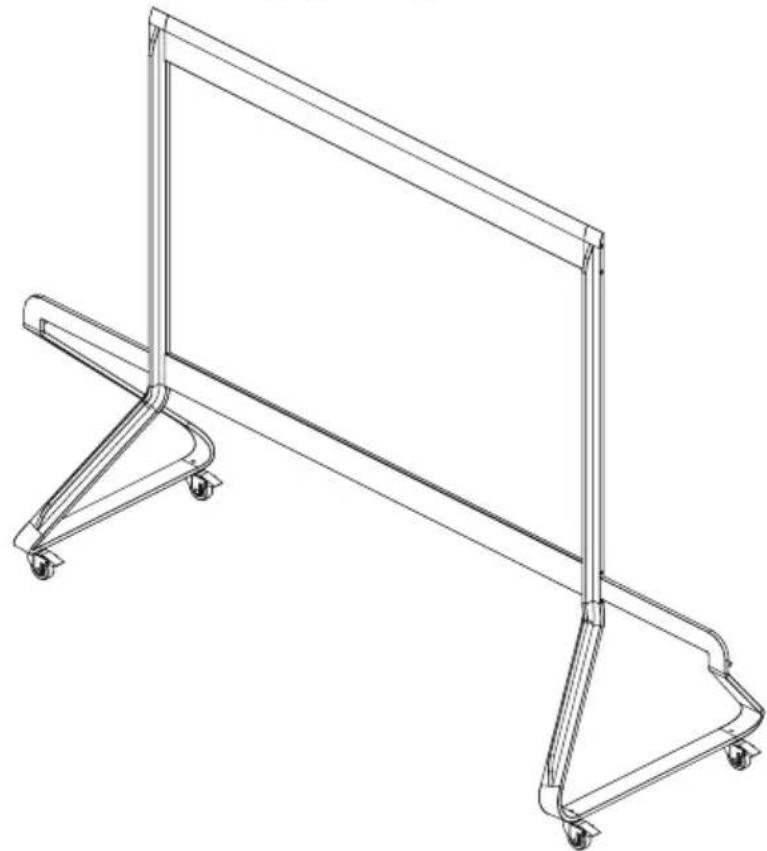

1. Verbind de linker steun "C" met de onderste dwarsbalk "D" met twee (2) M6 x 80mm bouteen "B" en met gebruik van een inbussleutel "A".

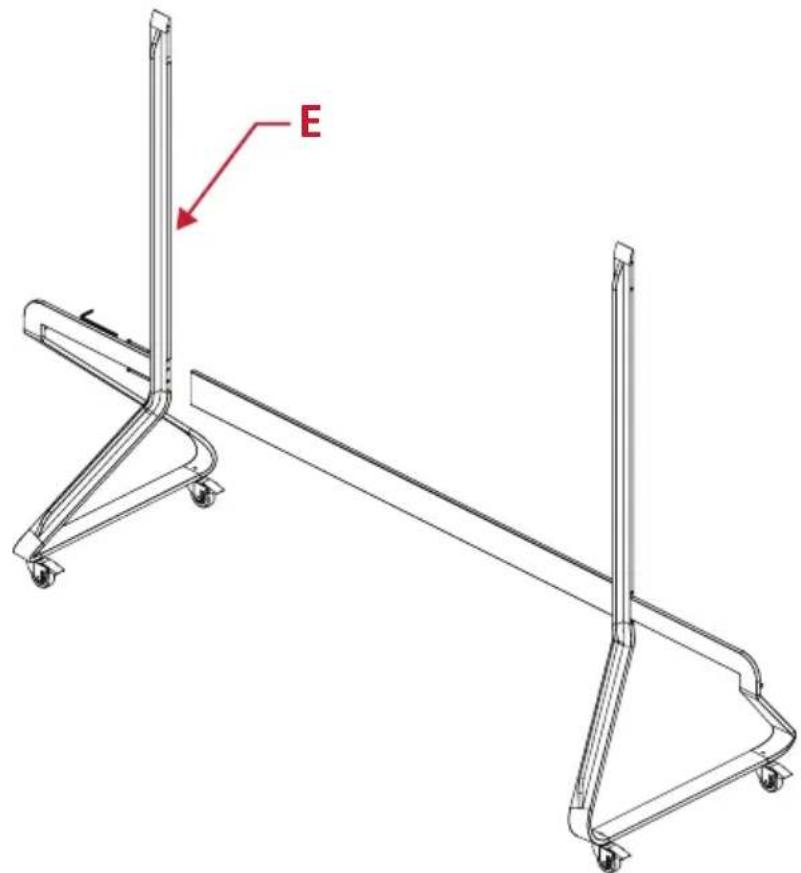

1. Verbind de rechtter steun "E" met de onderste dwarsbalk met twee (2) M6 x 80mm bouteen.

1. Verbind de bovenste dwarsbalk "F" met de linker en rechter steunen met vier (4) M6 x 80mm bouten.

1. Zorg ervoor dat alle bouten stevig zichn vastgedraaid met een inbussleutel.

Systeem Controlebox verbinden met de Vloerstandaard

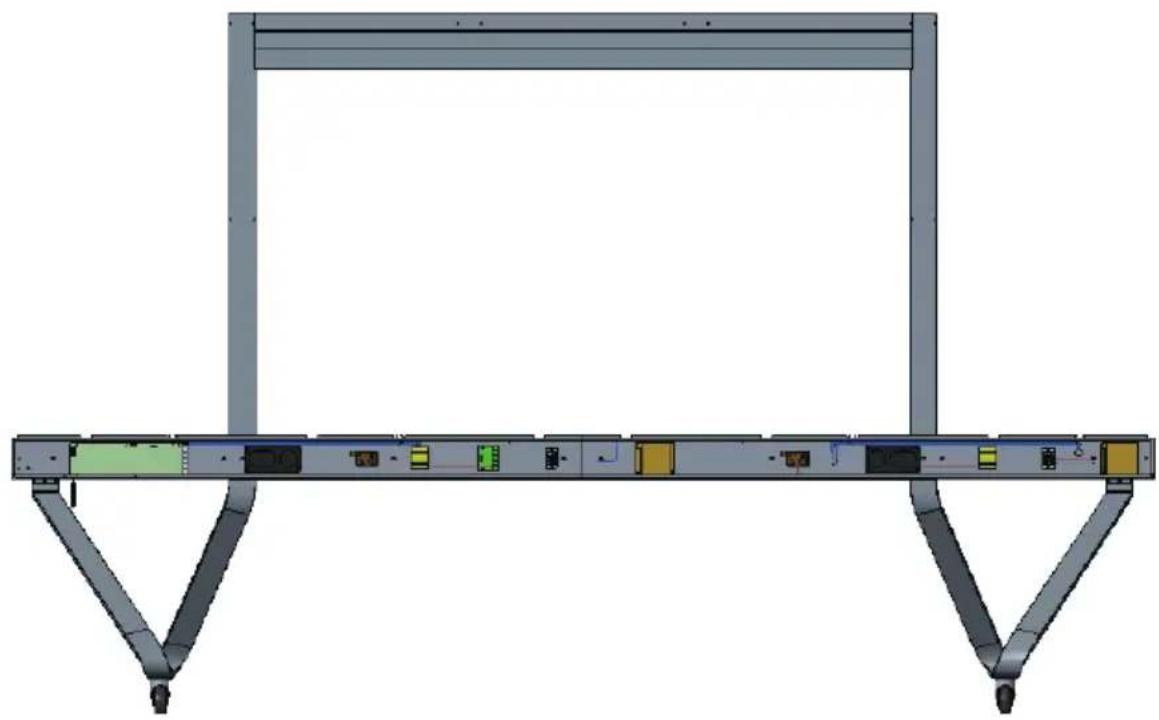

1. Vouw het paneel van de systeembesturingskast voorzichtiguit. Zorg ervoor dat het hoofdbedieningspaneel van het systeme zich aan de linkerkant bevindt.

NOOT: Wees voorzichtig, want het paneel van de systeembesturingskast is in tweeën gedeel met de draden bevestigd.

1. Lijn de systeembesturingskastuit met de acht (8) gaten in de onderste dwarsbalk en maak het vast met acht (8) schroeven (M6x10mm)

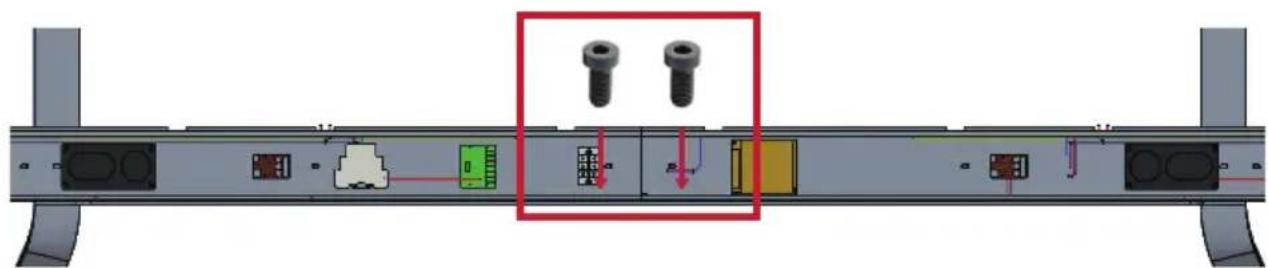

1. Installee twee (2) extra schroeven (M6x10mm) om de twee halten van de systeembesturingskast met elkaar de verbinden.

NOOT: Schroeven (M6x10mm) worden geplaatst in de accessoiredoos van de LEDdisplay.

Installatie van de Middenkasten

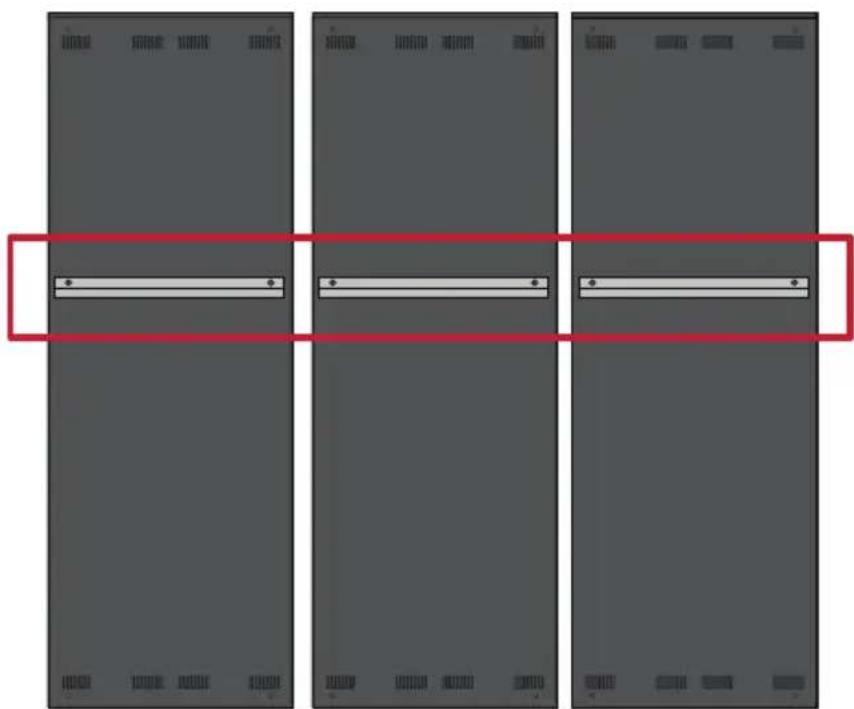

1. Zorg ervoor dat de drie (3) montagebeugels aan de achterkant van de drie (3) middelste kasten zijn gespositioneerd zoals hieronder weergegeven:

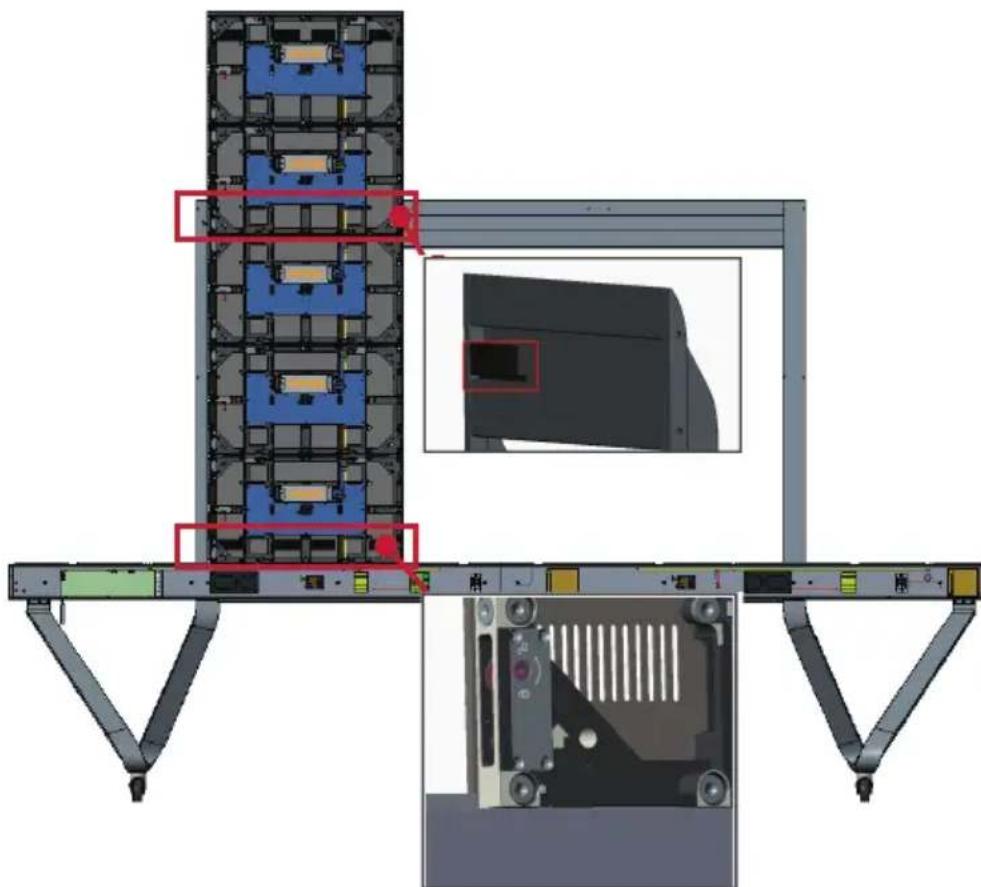

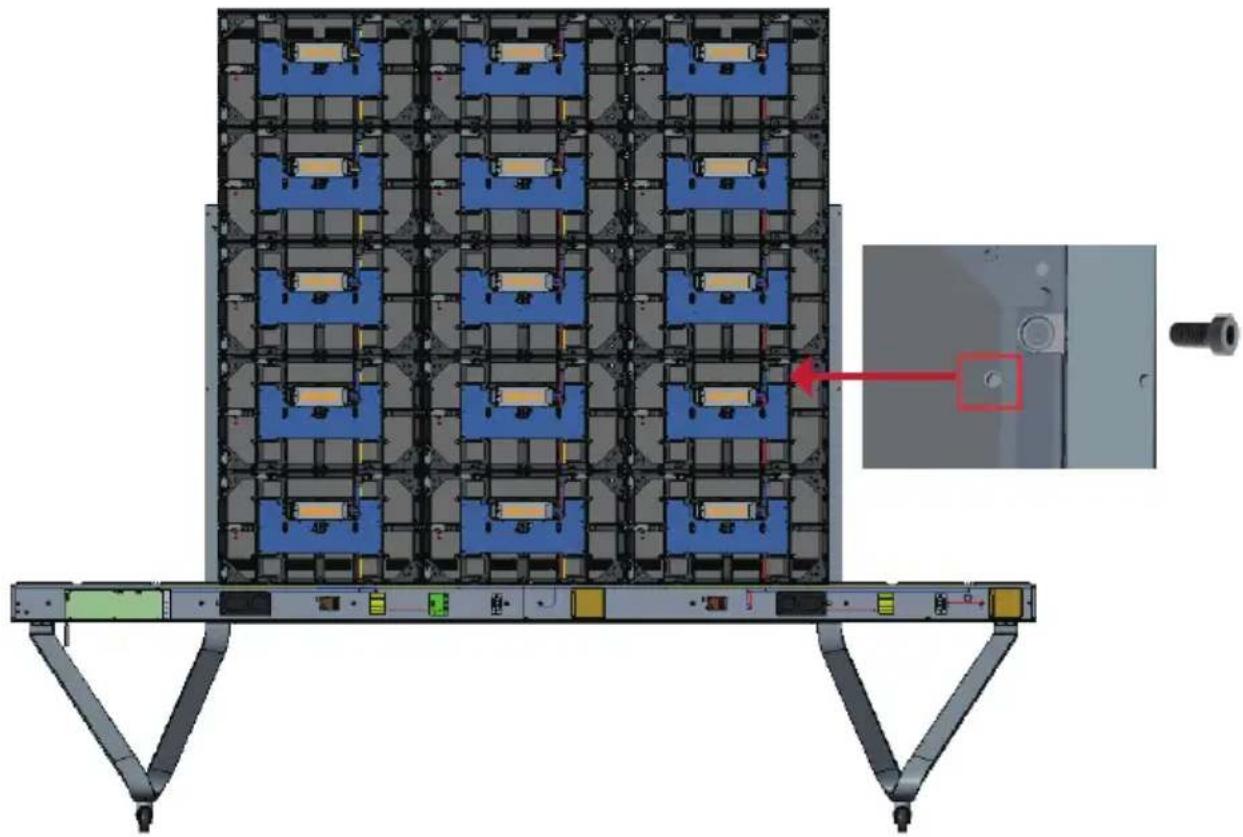

1. Til de kast voorzichtig op de vloerstandaard en zorg ervoor dat de montagebeugel in de steungroef van de bovenste dwarsbalk valt. De onderkant van de kast zal op de onderste dwarsbalk rusten.

1. Zet de kast vast aan de steun met de bijgeleverde schroeven (M6x10mm).

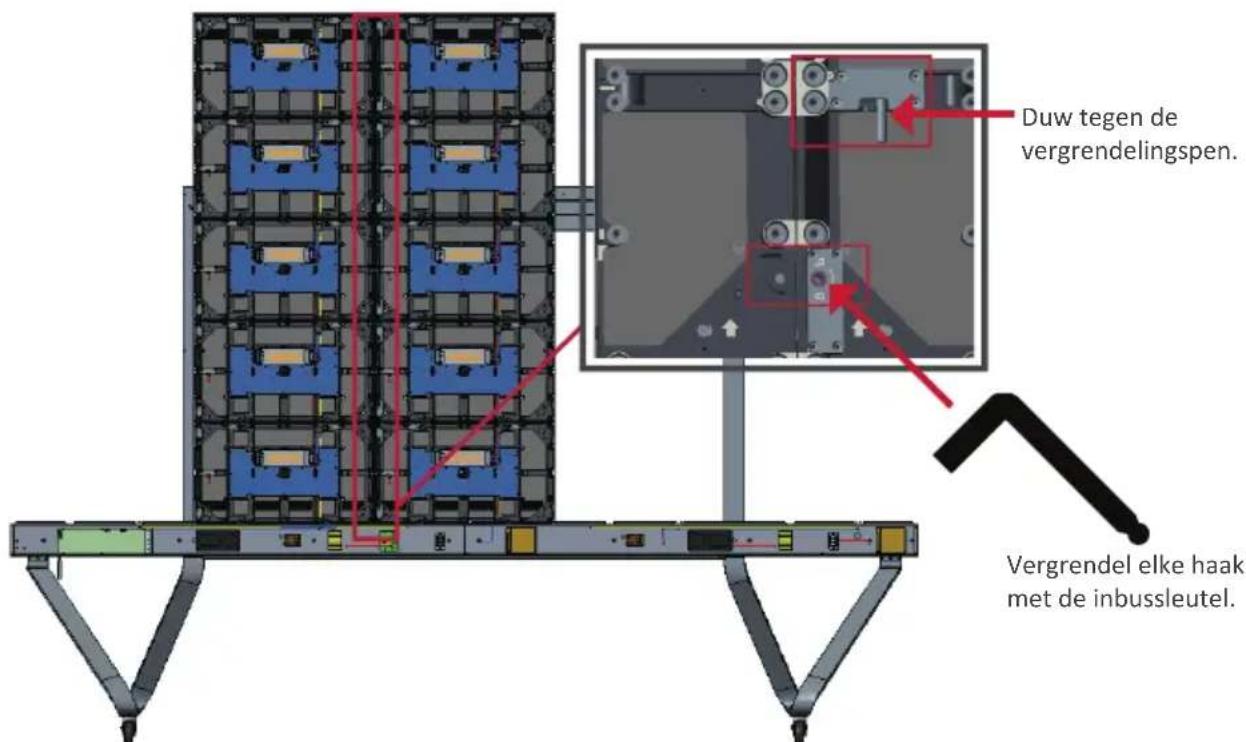

1. Duw elke vergrendelingspen en vergrendel iedere haak met de inbussleutel om iedere kast veilig met elkaar te verbinden. Het kan nodig+zijn om het gat uit te lijnen met een inbussleutel voor het koppelen van de vergrendelingspen.

NOOT: Er zitten vrij (5) vergrendelingspennen en 10 haken:tussen elke kast.

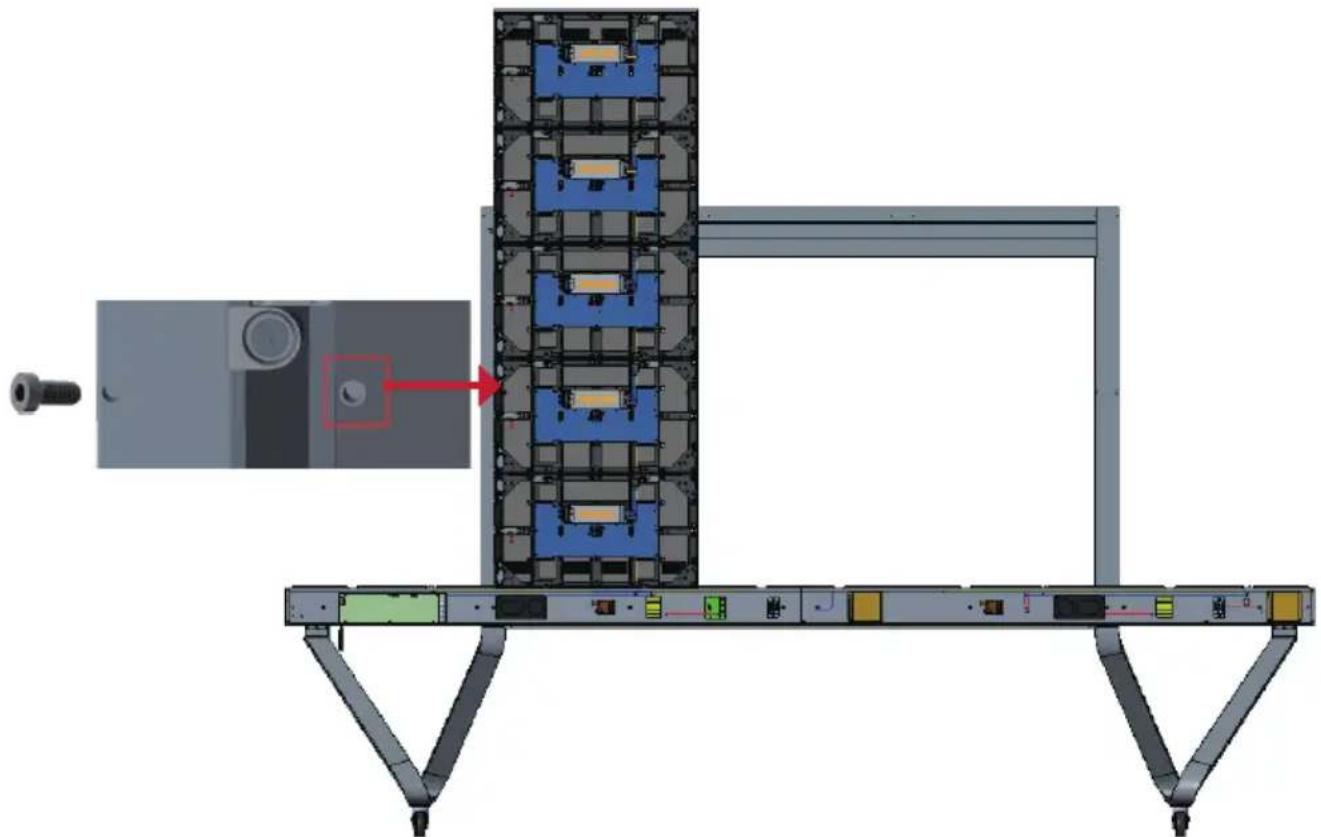

1. Herhaal stap 2 4 voor de resterende middelste kasten, en zet de kast vast aan de rechter steun met de bijgeleverde schroeven (M6x10mm).

Installatie van de Linker- en Rechterkast

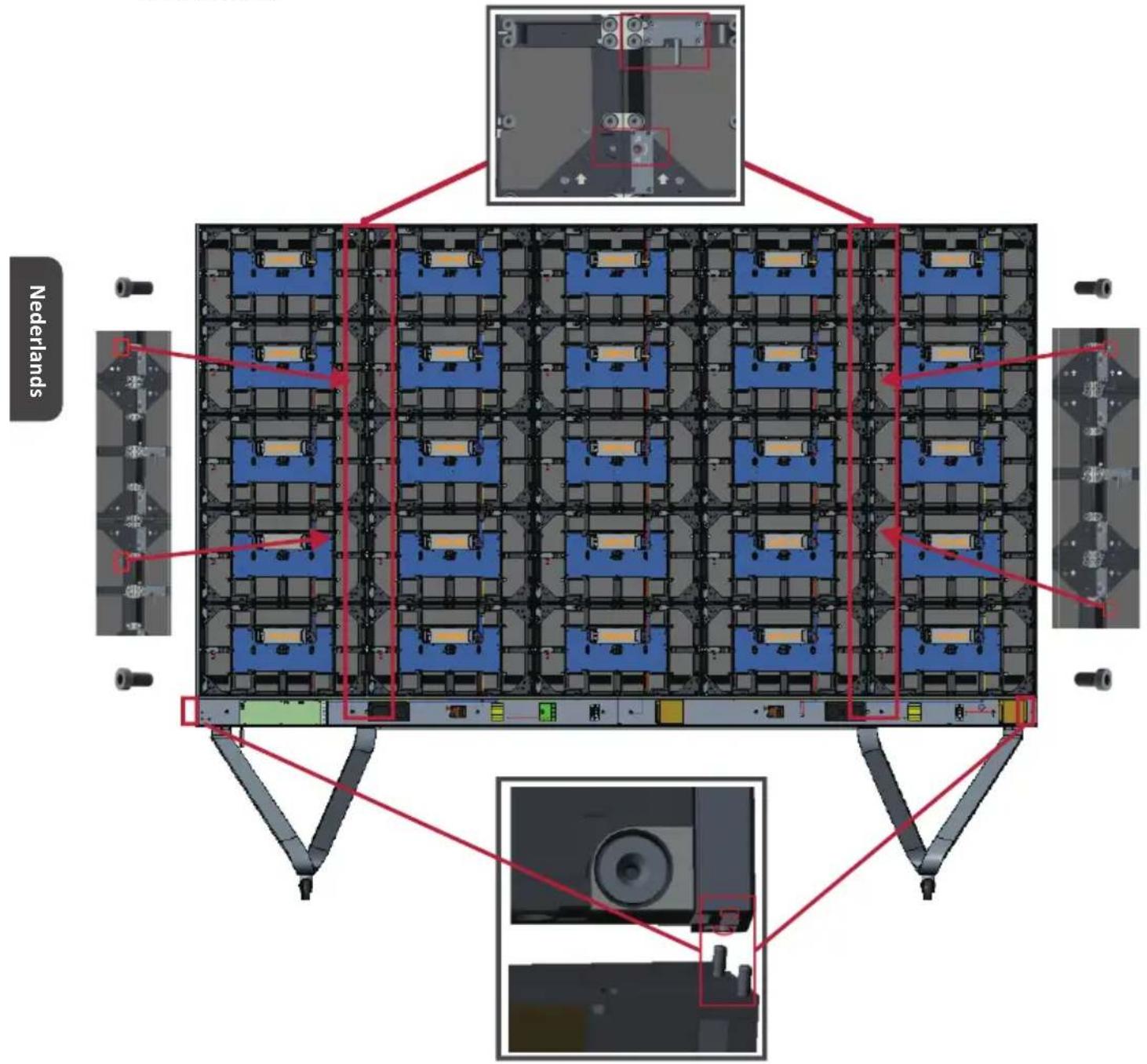

1. Til de linker andrechtter kast voorzichtig op de vloerstandaard en zorg ervoor dat de montagebeugel in de steungroef van de bovenste dwarsbalk valt. De onderkant van de kast zal op de onderste dwarsbalk rusten.

NOOT: Lijn de gaten van de kast uit met de systeembesturingskast.

1. Duw elke vergrendelingspen aan en vergrendel elke haak met de inbussleutel om de linker en rechter kast met de middelste kasten te verbinden.
2. Zet de linker en rechter kast vast aan de steun met de bijgeleverde schroeven (M6x10mm).

NOOT: Er zitten vijf (5) vergrendelingspennen en 10 haken:tussen elke kast.

Sluit de Network- en Voedingskabels aan

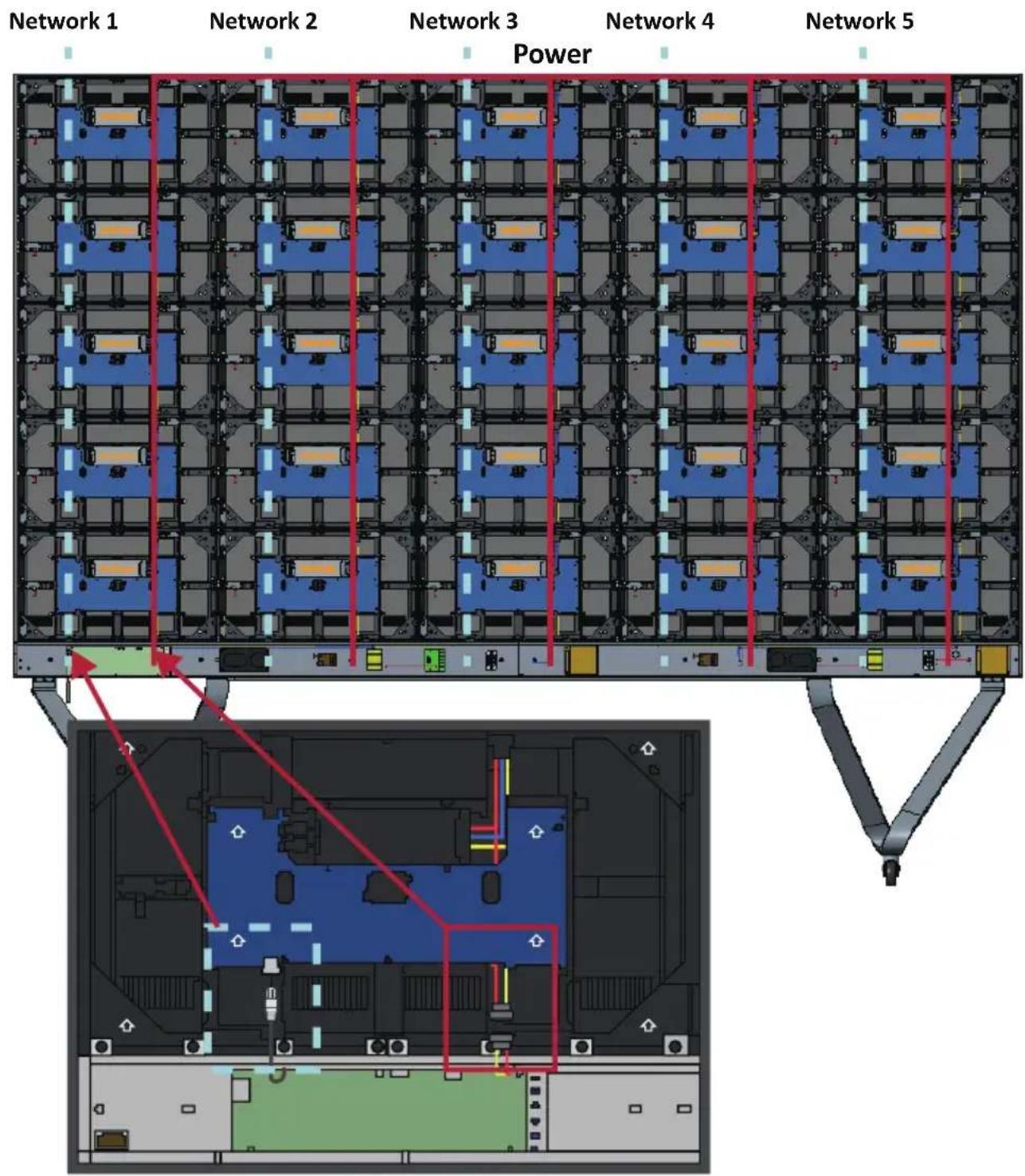

Sluit de network- en voedingskabels van elke kast aan op de systeembesturingskast.

NOOT: Erijken vrij (5) Networken vrij (5) Voedingskabels om aan te sluiten.

Installatie van de LED Modules

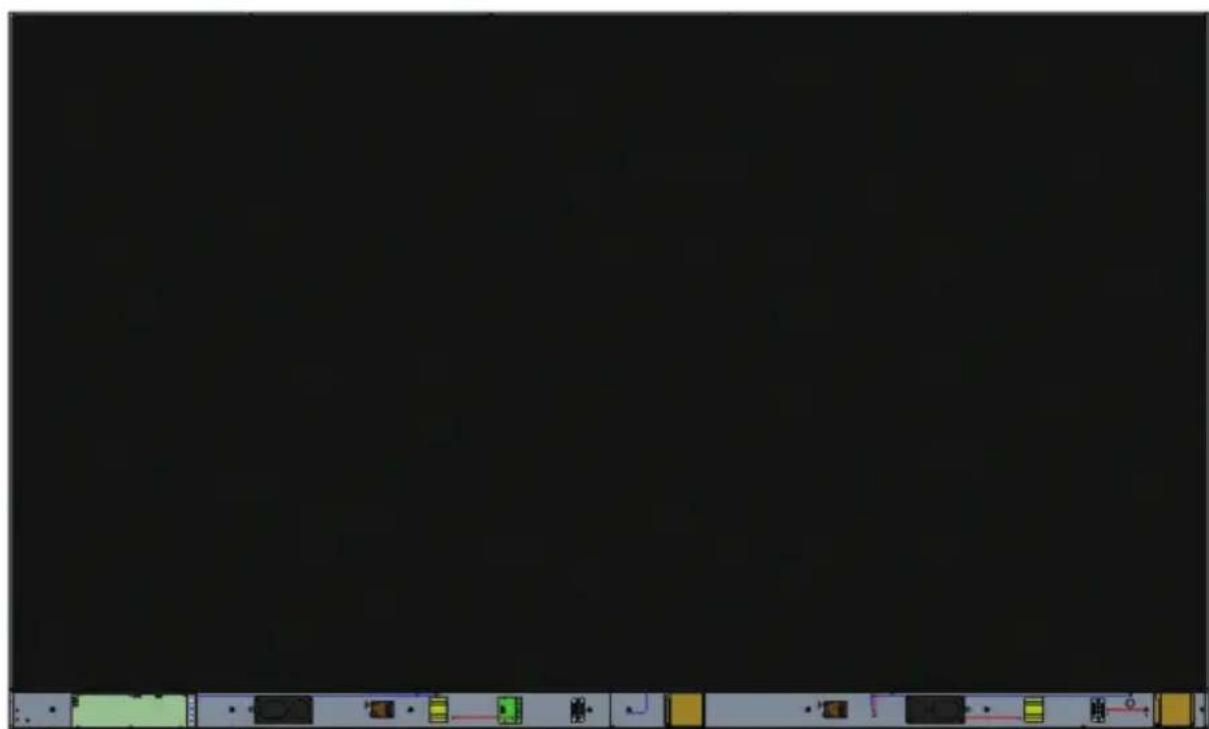

Installer ieder LED-module op de kasten, en zorg ervoor dat de nummers op de module overeenkomen met de kast. Zorg ervoor dat elke module vlak staat en dat er weinig tot geen ruimte is:tussen de modules.Het kan nodig+zijn om Lichtjes te tikken op de module zodat het gelijk komt te staan.

OPGELET Draag antistatische handschoenen voor het behandelen van de LED-modules.

Installatie Systemem Controlebox Covers

Erijken drie (3) Systeem Controlebox Covers: Links, Midden en Rechts

1. Begin met het installereren van de rechtter cover op de systeembesturingskast.

NOOT: Zorg ervoor dat de voedingskabel is aangesloten op de systeembesturingskast voordat u de cover vastmaakt.

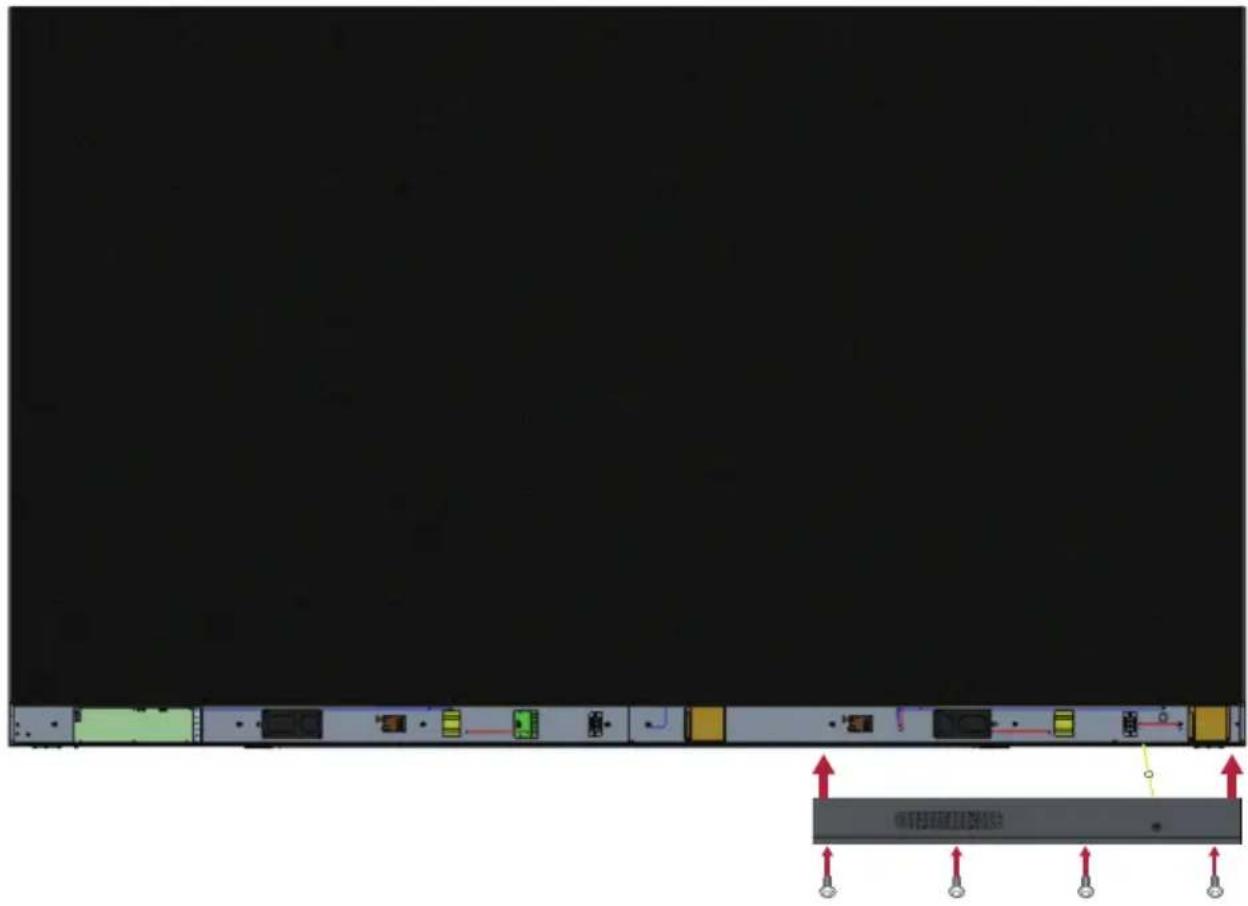

1. Controller na het aansluiten van de voedingskabel of de rechtter cover op een lijn ligt met de systeembesturingskast; bevestig het verwolgens met de 12 bijgeleverde schroeven (KM3x6mm).

NOOT: Schroeven (KM3x6mm) worden geplaatst in de accessoiredoos van de LEDdisplay.

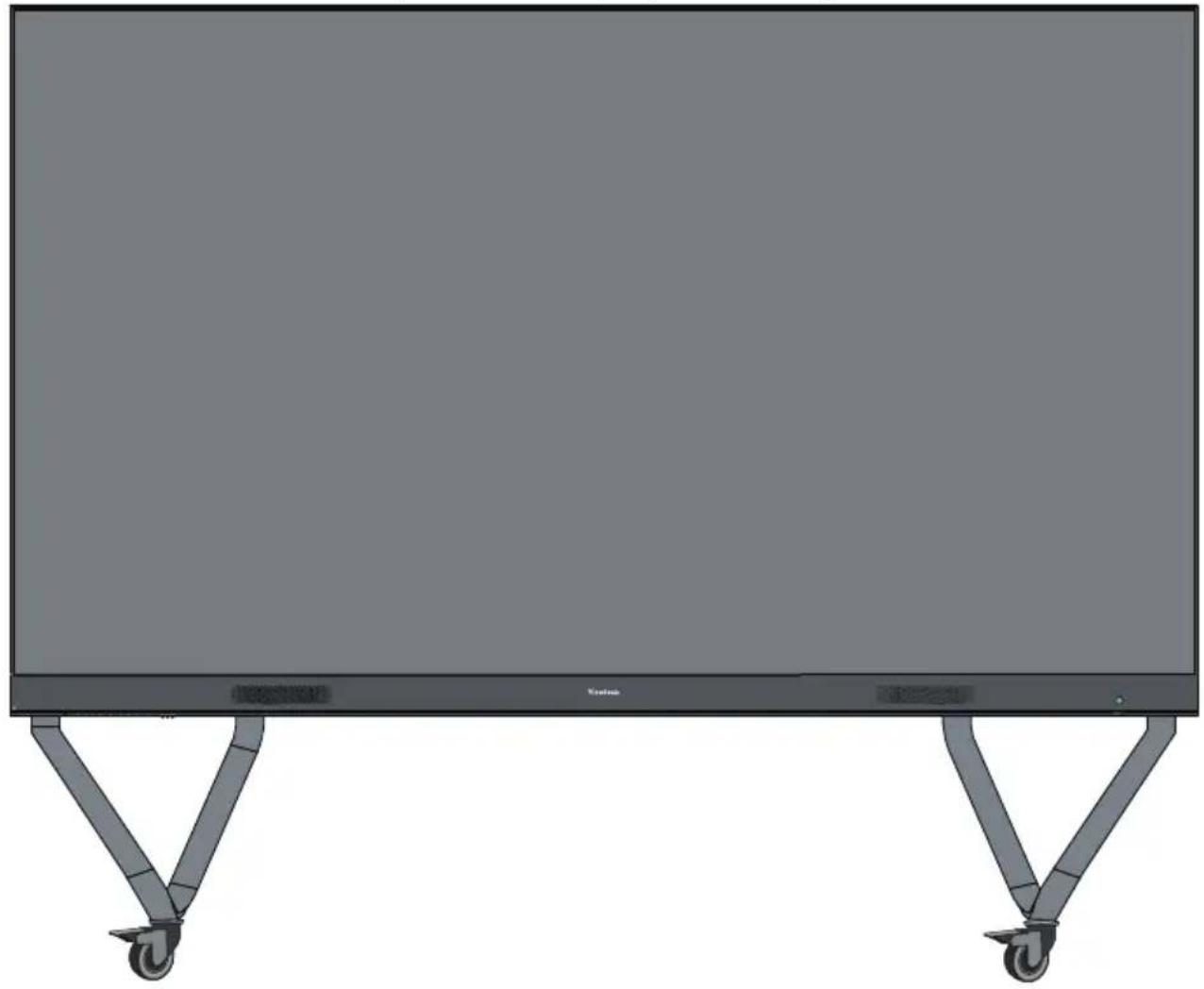

1. Herhaal de bovenstaande stappen voor de middelste en de linker cover. Als alle covers eenmaal vast zitten, is uw LED-display maar voor gebruik.
