SD-A245 - Monitor VIEWSONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor
Marca	Viewsonic
Modelo	SD-A245
Tamaño de la pantalla	24 pulgadas (61 cm)
Resolución nativa	1920 x 1080 (Full HD)
Tecnología del panel	Retroiluminación LED
Relación de aspecto	16:9
Frecuencia de actualización	60 Hz
Tiempo de respuesta	5 ms (GtG)
Conectividad	HDMI, VGA, conector para auriculares
Alimentación	100-240 V, 50/60 Hz
Consumo eléctrico (típico)	25 W
Dimensiones (con base)	541 x 410 x 200 mm
Peso neto	4,5 kg
Funciones principales	Sin parpadeo, filtro de luz azul, ajustes de imagen preestablecidos
Mantenimiento y limpieza	Usar un paño suave y seco. No usar limpiadores agresivos.
Seguridad	Bloqueo Kensington integrado
Piezas de repuesto y reparabilidad	Piezas disponibles a través del servicio al cliente de Viewsonic. Reparación posible por un técnico autorizado.

Preguntas frecuentes - SD-A245 VIEWSONIC

¿Cómo conectar mi ordenador al monitor SD-A245?

Utilice un cable HDMI o VGA según los puertos disponibles en su ordenador. Conecte un extremo al monitor y el otro al ordenador, luego encienda ambos dispositivos. El monitor detecta automáticamente la fuente.

El monitor muestra 'Sin señal'. ¿Qué hacer?

Verifique que el cable esté bien conectado en ambos extremos. Asegúrese de que el ordenador esté encendido y que el monitor esté configurado en la fuente correcta (HDMI o VGA) mediante los botones de control.

¿Cómo ajustar el brillo y el contraste?

Presione el botón Menú del monitor, navegue con las teclas de flecha hasta 'Brillo' o 'Contraste', luego ajuste según sus preferencias. Confirme con el botón Enter.

¿El monitor es compatible con VESA?

Sí, el Viewsonic SD-A245 es compatible con el estándar VESA 100x100 mm. Puede usar un brazo o soporte de pared adecuado.

¿Cómo activar el filtro de luz azul?

Acceda al menú OSD, vaya a la sección 'Ajustes' o 'Imagen', luego active la opción 'Filtro de luz azul' o 'Low Blue Light'. Puede elegir entre varios niveles.

¿Puedo usar el monitor con una consola de juegos?

Sí, conecte la consola mediante un cable HDMI. El monitor admite señales 1080p a 60 Hz, perfecto para consolas como PlayStation 4 o Xbox One.

¿Cómo limpiar la pantalla sin dañarla?

Apague el monitor y desconéctelo. Use un paño de microfibra ligeramente húmedo (solo agua). Limpie suavemente sin presionar. Nunca use productos químicos ni papel.

¿El monitor tiene altavoces integrados?

No, el Viewsonic SD-A245 no tiene altavoces integrados. Use altavoces externos o auriculares a través del conector de audio.

¿Cómo restablecer el monitor a los ajustes de fábrica?

Vaya al menú OSD, seleccione 'Configuración' o 'Ajustes', luego elija 'Restablecimiento de fábrica' o 'Reset'. Confirme su elección.

¿Qué hacer si aparece una mancha en la pantalla?

Intente limpiar suavemente la pantalla con un paño de microfibra. Si la mancha persiste, puede deberse a un píxel muerto. Contacte al servicio al cliente de Viewsonic para una posible reparación bajo garantía.

MANUAL DE USUARIO SD-A245 VIEWSONIC

Guía de inicio rápido

Kurzanleitung

Información de conformidad

Lea estas instrucciones antes de continuar

• Use exclusivamente las baterías y el adaptador de alimentación suministrados por el fabricante. El uso de accesorios no autorizados puede invalidar la garantía.
• No almacene el teléfono en lugares con temperaturas superiores a 50 °C o 122 °F.
• La temperatura de funcionamiento para este dispositivo está comprendida entre 0 °C (32°F) y 35 °C (95°F).

AVISO FCC

La siguiente declaración se aplica a todos los productos que han recibido la aprobación FCC. Los productos correspondientes llevan el logotipo FCC y/o un identificador FCC con el formato FCC ID: GSS-VS15197 en la etiqueta del producto. Este dispositivo cumple el Apartado 15 de las Normas FCC. La operación está sujeta a las siguientes dos condiciones: (1) Este dispositivo no debe causar interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que provoquen un funcionamiento no deseado. Este dispositivo ha sido comprobado y se determinó que cumple con los límites de dispositivo digital Clase B, de acuerdo con la Parte 15 de las Normas FCC. Estos límites han sido diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, podría ocasionar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no existe garantía alguna de que no ocurrirán interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse al apagar y encender nuevamente el equipo, se recomienda que el usuario intente corregir la interferencia tomando una o más de las siguientes medidas:

• Reoriente o traslade la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente que se encuentre en un circuito diferente al que está conectado el receptor.
• Solicite ayuda a su distribuidor o a un técnico de radio/TV experimentado.

Los cambios o modificaciones no aprobados expresamente por la parte responsable de su cumplimiento anularán la autorización del usuario para trabajar con el equipo. Las antenas utilizadas por este transmisor no deben ubicarse ni trabajar junto con ninguna otra antena o transmisor.

Este dispositivo ha sido sometido a pruebas y cumple con los estándares y procedimientos de medición especificados en el Boletín OET 65, anexo C de la FCC.

Información SAR de la FCC

Este equipo cumple los límites FCC de exposición a la radicación fijados para un entorno no controlado. Los usuarios finales deben seguir las instrucciones de funcionamiento específicas para cumplir la normativa de exposición de radiofrecuencia.

Este transmisor no debe ubicarse ni trabajar junto con ninguna otra antena o transmisor. Cuando instale y utilice este equipo, hágalo de forma que haya una distancia mínima de 20 cm entre el emisor de radiación y su cuerpo.

Declaración para Canadá

Este dispositivo cumple con el(los) estándar(s) RSS exento(s) de licencias de Industry Canada. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: (1) este dispositivo no provocará interferencias y (2) este dispositivo deberá aceptar cualquier interferencia, incluida aquella que podría provocar un funcionamiento no deseado del dispositivo.

Precaución: exposición a la radiación de radiofrecuencia

Para cumplir los requisitos de cumplimiento exposición RSS 102 RF, se debe mantener una distancia de separación de al menos 20 cm entre la antena de este dispositivo y cualquier persona.

Certificación CE para países europeos

Este dispositivo cumple con la Directiva EMC (Compatibilidad Electromagnética) 2004/108/EC y la Directiva de Baja Tensión 2006/95/EC, R&TTE Directiva 1999/5/EC.

La información siguiente es sólo para los estados miembros de la UE:

La marca cumple con la Directriz para el Desecho de Equipos Electrónicos y Eléctricos 2002/96/EC (WEEE). La marca indica el requisito de NO desechar el equipo, incluyendo cualquier batería gastada o desechada ni acumuladores como desechos municipales sin separar, sino que deben usarse los sistemas de devolución y recolección disponibles.

Si en las baterías, acumuladores o pilas de botón incluidas con este equipo aparecen los símbolos químicos Hg, Cd, o Pb, significa que la batería tiene un contenido de metales pesados de más de un 0.0005% de Mercurio, de más de un 0.002% de Cadmio o de más de un 0.004% de Plomo.

Cumplimiento de normativas de la Unión Europea

El equipo cumple el requisito de exposición a la radiofrecuencia 1999/519/EC, Recomendación del consejo de 12 de julio de 1999 Sobre la limitación de exposición del público en general a los campos electromagnéticos (0-300 GHz). Este equipo cumple los siguientes estándares de conformidad: EN301489-1, EN301489-17, EN55022/24, EN60950-1, EN300328.

Nosotros, por el presente documento, declaramos que este dispositivo LAN de radio cumple los requisitos esenciales y otras disposiciones relevantes de la Directiva 1999/5/EC.

Declaración de Cumplimiento de RoHS2

Este producto ha sido diseñado y fabricado cumpliendo la Directiva 2011/65/EU del Parlamento Europeo y el Consejo para la restricción del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos (Directiva RoHS2) y se considera que cumple con los valores de concentración máximos publicados por el European Technical Adaptation Committee (Comité Europeo de Adaptaciones Técnicas) (TAC) tal y como se muestra a continuación:

Sustancia Concentración Máxima Propuesta Concentración Real
Plomo (Pb) 0.1% < 0.1%
Mercurio (Hg) 0.1% < 0.1%
Cadmio (Cd) 0.01% < 0.01%
Cromo Hexavalente ( Cr^6+ ) 0.1% < 0.1%
Bifenilo Polibromado (PBB) 0.1% < 0.1%
Éteres de Difenilo Polibromado (PBDE) 0.1% < 0.1%

Ciertos componentes de los productos indicados más arriba están exentos bajo el Apéndice III de las Directivas RoHS2 tal y como se indica a continuación:

Ejemplos de los componentes exentos:

1. Mercurio en lámparas fluorescentes de cátodo frío y lámparas fluorescentes de electrodo externo (CCFL y EEFL) para usos especiales sin sobrepasar (por lámpara):

(1) Longitud pequeña ( ≤ 500 mm): máximo de 3,5 por lámpara.
(2) Longitud media (>500 mm y ≤1.500 mm): máximo de 5 mg por lámpara.
(3) Longitud grande (>1.500 mm): máximo de 13 mg por lámpara.

1. Plomo en el vidrio de los tubos de rayos catódicos.
2. Plomo en el vidrio de los tubos fluorescentes sin sobrepasar el 0,2 % en peso.
3. Plomo como elemento de aleación en aluminio que contenga hasta un 0,4 % de su peso en plomo.
4. Aleación de cobre que contenga hasta un 4 % de su peso en plomo.
5. Plomo en pastas de soldadura de alta temperatura de fusión (es decir, aleaciones de plomo que contengan en peso un 85 % de plomo o más).
6. Componentes eléctricos y electrónicos que contengan plomo en un vidrio o cerámica de un tipo distinto de la cerámica dieléctrica de condensadores, por ejemplo, dispositivos piezoelectrónicos, o en un compuesto de matrices de vidrio o cerámica.

Desecho del producto al final de su vida útil

ViewSonic es respetuoso con el medioambiente y está comprometido a trabajar y vivir de una manera que sea respetuosa con el medioambiente. Gracias por ser parte de una forma de Computación más Inteligente y más Verde. Visite el sitio web de ViewSonic para saber más.

EE.UU. y Canadá: http://www.viewsonic.com/company/green/recycle-program/

Europa: http://www.viewsoniceurope.com/uk/support/recycling-information/

Taiwán: http://recycle.epa.gov.tw/recycle/index2.aspx

Gracias por comprar este SD-A245/CDS245. Esta Guía de inicio describe cómo manejar y usar este producto de manera segura. Antes de ponerlo a funcionar, lea esta guía atentamente para conocer el uso seguro y correcto. Igualmente, conserve esta guía a mano por si tiene cualquier incoveniente al usar este producto.

Puede encontrar la guía del usuario en la pagina de inicio de su dispositivo al encenderlo.

A. Procedimientos iniciales

■ Puede encontrar la guía del usuario en la página de inicio de su dispositivo al encenderlo.
■ Antes de usar este producto, asegúrese de que se hayan incluido los siguientes elementos:

1 x unidad principal 1x adaptador de CA

Cable de alimentación
* Tipos de enchufes por país

1 x cable micro-USB a USB

Enchufe micro-USB

Elementos suministrados con este producto

■ Asegúrese de que el número de serir de este producto sea indéntico al incluido en la garantía del producto.
■ Si falta cualquier pieza o cualquier pieza está rota, póngase en contacto con la tienda en la que realizó la compra.

Cómo usar este producto de manera segura

Aunque este producto fue diseñado tomando en cuenta la seguridad, el uso incorrecto del mismo podría provocar incendios o descargas eléctricas que podrían provocar lesiones o la muerte. Para evitar dichos accidentes, cumpla con las siguientes recomendaciones:

■ Observe las precauciones de seguridad
Lea y siga las precauciones de seguridad de la manera indicada.
■ Suspenda el uso del producto si no funciona correctamente
Si el producto no funciona correctamente, póngase en contacto con el Atención al Cliente de ViewSonic para obtener soporte.
■ Si ocurren los siguientes eventos, entonces siga las recomendaciones

- Se detecta humo

• Se escucha un sonido u olor extraño
• Cae agua dentro del producto
• Se deja caer o se daña el producto

• Apague la unidad
- Desconecte el cable adaptador de CA y el cable USB
- Póngase en contacto con Atención al Cliente de ViewSonic para obtener soporte.

Indicaciones de advertencias de seguridad

Letrero de atención Letreros de prohibiciones Letreros con instrucciones

Atención

Prohibido Se prohíbe

desarmar la unidad

Manejar con las
manos secas

Desconectar el enchufe

B. Descripción del producto

Operaciones básicas y vista frontal

① Micrófono integrado
② Cámara web integrada

* La cámara Web se puede utilizar cuando el modo de visualización está activado y necesita que el cable mini-USB esté conectado al equipo.

③ Pantalla con función de panel táctil

* Conecte el Smart Display a su PC por medio del cable mini-USB incluido para activar la funcionalidad táctil al usar el Smart Display como un monitor con una PC externa.

Acerca de la pantalla LCD:

Este producto usa una pantalla LCD TFT. Tome en cuenta que algunos píxeles podrían aparecer siempre apagados (negros), mientras otros siempre estar encendidos (anaranjado, verdes o azules). Dependiendo del ángulo de visualización, podrían observarse colores irregulares o brillo irregular. Tome en cuenta que estas son características naturales de los monitores LCD TFT y que no deben considerarse como defectos.

④ Menú OSD / Salir
⑤ Botón de alimentación (indicador LED)

• Luz verde - Encendido
- Luz anaranjada - Modo de ahorro de energía
- Luz apagada - Dispositivo apagado

⑥ Conmutador de señal de entrada / Selección de menú OSD
⑦ Botón de flecha (abajo/izquierda)
⑧ Botón de flecha (arriba/derecha)

Vista posterior

① Conector de entrada de CC

No use otros adaptadores de CA que no sean los suministrados con este paquete de producto para evitar incendios o descargas eléctricas.

No coloque objetos sobre el adaptador de CA ni lo cubra. El sobrecalentamiento del adaptador de CA podría provocar un incendio.

②HDMI

* Para entrada solamente. No compatible con salida HDMI.

③ Puerto LAN (RJ-45)
④ Puerto USB
⑤ Puerto USB
⑥ Puerto mini-USB
⑦ Puerto micro-USB
⑧ Ranura para tarjetas SD
⑨ Conector para auriculares

C. Precauciones sobre la instalación

Ambiente de instalación

Precauciones de salud

Visualizar los monitores de las computadoras durante períodos prolongados podría provocar cansancio, que se adormezcan las manos y los pies, visión borrosa, etc. Consulte la imagen de la derecha como una guía para condiciones de uso prolongadas.

Precauciones de seguridad

• Instale este producto en una ubicación con una ventilación adecuada para eliminar la exposición a condiciones de alta humedad que puedan provocar condensación sobre o dentro del producto.
• Para que haya una disipación de calor adecuada, durante la instalación, garantice un espacio de separación de por lo menos 15 cm entre el producto y la pared.

⚠️ Sobre los peligros por caída de rayos

En caso de que se esperen caídas de rayos, se aconseja apagar la computadora y desconectar cualquier cable conectado a este producto.

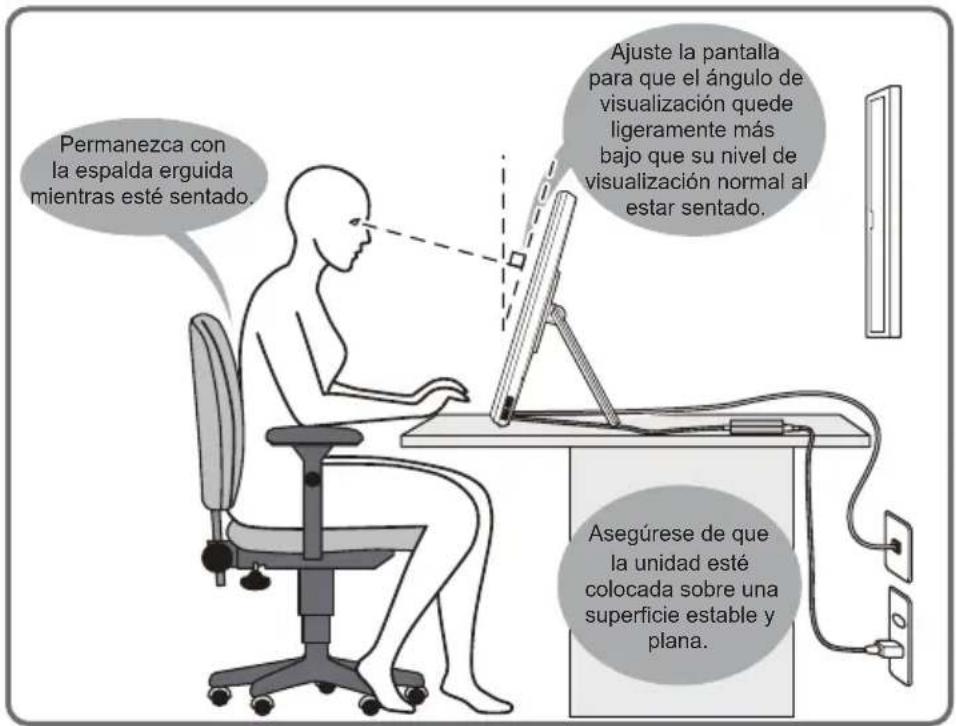

Instalación ideal y método de uso

D. Instalación y conexión

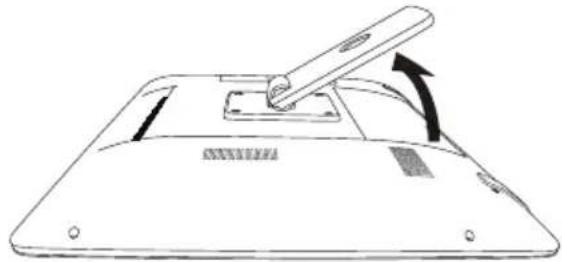

1) Abra la base en la dirección de la flecha.

Coloque cara abajo sobre una superficie limpia y plana, y tenga cuidado respecto a cualquier objeto que pueda dañar la pantalla.

2) Conecte la alimentación.

① Conecte un extremo del adaptador de CA suministrado a la toma de entrada de CC de la parte posterior de la unidad.
② Conecte el cable de alimentación al otro extremo del adaptador de CC.
③ Conecte el enchufe en el tomacorriente.

3) Coloque la unidad sobre una superficie estable y plana.

E. Cómo usar el panel táctil

Este producto tiene un panel táctil integrado que puede manejarse al usar las puntas de los dedos. A continuación se muestra cómo usar el panel táctil.

Toque/Toque doble

Toque la pantalla suavemente y retire su dedo inmediatamente. Un toque ejecuta una aplicación y abre la carpeta y las opciones de configuración. Tocar la misma posición dos veces indica un toque doble. Realice un toque doble para cambiar el tamaño de la pantalla.

Pellizcar

Esta función sirve para ampliar o reducir el tamaño de la pantalla. Toque la pantalla con dos dedos y amplíe (pellizque hacia fuera) o estreche (pellizque hacia dentro) la distancia entre los dedos.

Arrastrar

Mantenga el dedo tocando la pantalla y trace la posición deseada. Arrastre para mover iconos o desplazar la pantalla.

Toque prolongado

Toque y sujete un elemento o icono para visualizar el menú.

Movimiento rápido

Toque la pantalla lentamente y mueva rápidamente y suavemente su dedo para deslizar la pantalla de visualización.

※ Según la pantalla que se muestre, las operaciones anteriores podrían no funcionar

F. Inicio y configuración inicial

Encienda la unidad

1) Asegúrese de que el cable de alimentación y el adaptador de CC estén conectados.
2) Pulse el botón de encendido hasta que el LED de encendido se ponga verde

Apagar

1) Pulse y mantenga pulsado el botón de encedido hasta que "Power off (Apagar)" aparezca en la pantalla.
2) Cuando aparezca una pantalla como la que se muestra a la izquierda, toque "OK (Aceptar)" para apagar la unidad.

Si el botón de encendido se presiona brevemente, la pantalla se apagará y pasará al modo de ahorro de energía.

Cuando se presiona el botón de encedido por 8 segundos, se fuerza el apagado del producto.

G. Modo de ahorro de energía y reanudación de funcionamiento

Cómo entrar al modo de ahorro de energía

Mientras el producto esté funcionando, presione brevemente el botón de encendido para colocar la unidad en modo de ahorro de energía.

Cómo salir del modo de ahorro de energía

Mientras el LED de encendido esté anaranjado, presione brevemente el botón de encendido para salir del modo de ahorro de energía

H. Funcionamiento básico

Pantalla de bloqueo

1) Toque, que aparece al lado de.
2) Arrastre hasta
3) Aparecerá la pantalla de inicio.

Pantalla de inicio

① Botones de operación

	Botón Atrás Vuelve a la pantalla anterior.
	Botón Inicio Vuelve a la pantalla de inicio.
	Aplicaciones usadas recientemente	Muestra la lista de las aplicaciones usadas recientemente.
	Botón de captura de pantalla	Toque el botón de captura de pantalla para capturar una imagen de la pantalla.

② Área del escritorio

③ Iconos de herramientas

	Todas las aplicaciones	Muestra la lista de todas las aplicaciones.
	Menú	Muestra el menú de la aplicación actual.

Según la pantalla que se muestre, el contenido mostrado en iconos de herramientas podría variar.

④ Pantalla de estado

I. Configuración de la red

Cómo conectarse al LAN inalámbrico

1) Toque "Todas las aplicaciones" – "Configuración".
2) Active el "Wi-Fi" al arrastrar "OFF" hacia la derecha.

3) Cuando se active el Wi-Fi, aparecerá una lista de todos los puntos de acceso LAN inalámbricos a la derecha de la pantalla. Toque el punto de acceso LAN inalámbrico para conectarse.
4) Si se necesita una contraseña, introdúzcala y toque "Conectar" para conectar el LAN inalámbrico.

Cómo conectarse al RJ45

Tan sólo conecte su cable Ethernet al puerto RJ45 para conectarse a la LAN. No se necesita una configuración.

J. Formateo

Cómo reiniciar el Smart Display

El formateo borrará todos los datos creados y agregados después de comprar la unidad (incluidos la configuración del sistema y de las aplicaciones, las aplicaciones descargadas, etc.)

1) Toque "Todas las aplicaciones" – "Configuración".
2) Toque "Back up & reset (Copia de seguridad y Reiniciar)".
3) Toque "Restablecer datos de fábrica".
4) Confirme las instrucciones que aparecen en la pantalla y toque "reiniciar".
5) Nuevamente, confirme las instrucciones que aparecen en la pantalla y toque "Borrar todo". El formateo comenzará poco después.

※ El sistema se reiniciará varias veces durante el formateo.

K. Use como una pantalla compatible con HDMI

Dependiendo del modo seleccionado, este producto puede usarse como una pantalla compatible con HDMI.

Modo Android Puede usarse como un dispositivo Android
Modo de Visualización	Cuando el modo de visualización está activado, la cámara Web la pantalla táctil y la funcionalidad de transmisión por secuencias ascendente USB requieren que el cable mini-USB esté conectado al equipo, por ejemplo Windows 7.

Cómo cambiar a Modo de visualización

1) Conecte la unidad principal y dispositivo HDMI con el cable HDMI-HDMI. Accesorio opcional; podría no estar incluido con este paquete de producto en algunos territorios.

2) Toque el icono SELECCIONAR para cambiar al modo Visualización.

Cómo cambiar al Modo Android

1) Toque el icono SELECCIONAR para cambiar al modo Android.

L. Resolución de problemas y Preguntas y Respuestas

P. La unidad no enciende.

R. • Verifique que el adaptador de CC y el cable de alimentación estén conectados correctamente.

• Vuelva a conectar el adaptador de CC y el cable de alimentación, y encienda la unidad.
• Pulse y mantenga pulsado el botón de encendido durante 8 segundos, y encienda la unidad nuevamente.

P. Aparece "Compatible Zoom (Zoom compatible)" cuando se inicia la aplicación.

R. "Zoom compatible" es una función (especificación) que puede ampliar el tamaño de una aplicación de tamaño fijo. Use Zoom compatible para disfrutar de sus aplicaciones en tamaños ampliados.

P. El dispositivo está bloqueado.

R. "Apagar" - Presione prolongadamente el botón de alimentación durante más de 6 segundos para forzar el apagado en el caso de que el dispositivo esté bloqueado debido a un error de software o de una aplicación que impida el apagado o reinicio normales.

P. La pantalla táctil no responde a los gestos de la mano o no los representa de forma correcta.

R. 1. Elimine cualquier polvo y partículas del reflector y la cámara utilizando aire comprimido.

1. Limpie suavemente la superficie de la cámara y el reflector con un cepillo antiestático para evitar causar rayones.
2. Limpie cualquier polvo restante con un paño limpio, seco y sin polvo.

Anleitung

Guia de consulta rápida x 1

Cabo mini-USB para USB x 1

Tomada mini-USB

③ ícones de ferramentas

1) Toque no ícone SELECCIONAR para mudar para o modo Android.
