SD-A245 - Moniteur VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur
Marque	Viewsonic
Modèle	SD-A245
Taille de l'écran	24 pouces (61 cm)
Résolution native	1920 x 1080 (Full HD)
Technologie de la dalle	LED rétroéclairé
Rapport hauteur/largeur	16:9
Taux de rafraîchissement	60 Hz
Temps de réponse	5 ms (GtG)
Connectivité	HDMI, VGA, prise casque
Alimentation	100-240 V, 50/60 Hz
Consommation électrique (typique)	25 W
Dimensions (avec pied)	541 x 410 x 200 mm
Poids net	4,5 kg
Fonctions principales	Flicker-Free, filtre lumière bleue, réglages d'image préréglés
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de nettoyants agressifs.
Sécurité	Verrou Kensington intégré
Pièces détachées et réparabilité	Pièces disponibles via le service client Viewsonic. Réparation possible par un technicien agréé.

FOIRE AUX QUESTIONS - SD-A245 VIEWSONIC

Comment connecter mon ordinateur au moniteur SD-A245 ?

Utilisez un câble HDMI ou VGA selon les ports disponibles sur votre ordinateur. Branchez une extrémité au moniteur et l'autre à l'ordinateur, puis allumez les deux appareils. Le moniteur détecte automatiquement la source.

Le moniteur affiche 'No Signal'. Que faire ?

Vérifiez que le câble est bien connecté aux deux extrémités. Assurez-vous que l'ordinateur est allumé et que le moniteur est réglé sur la bonne source (HDMI ou VGA) via les boutons de contrôle.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton Menu du moniteur, naviguez avec les touches fléchées jusqu'à 'Luminosité' ou 'Contraste', puis ajustez selon vos préférences. Confirmez avec le bouton Enter.

Le moniteur est-il compatible avec le VESA ?

Oui, le Viewsonic SD-A245 est compatible avec le standard VESA 100x100 mm. Vous pouvez utiliser un bras ou un support mural adapté.

Comment activer le filtre de lumière bleue ?

Accédez au menu OSD, allez dans la section 'Réglages' ou 'Image', puis activez l'option 'Filtre lumière bleue' ou 'Low Blue Light'. Vous pouvez choisir parmi plusieurs niveaux.

Puis-je utiliser le moniteur avec une console de jeux ?

Oui, branchez la console via un câble HDMI. Le moniteur prend en charge les signaux 1080p à 60 Hz, parfait pour les consoles comme la PlayStation 4 ou Xbox One.

Comment nettoyer l'écran sans l'endommager ?

Éteignez le moniteur et débranchez-le. Utilisez un chiffon microfibre légèrement humide (eau uniquement). Essuyez doucement sans appuyer. N'utilisez jamais de produits chimiques ou de papier.

Le moniteur a-t-il des haut-parleurs intégrés ?

Non, le Viewsonic SD-A245 ne dispose pas de haut-parleurs intégrés. Utilisez des enceintes externes ou un casque via la prise audio.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Allez dans le menu OSD, sélectionnez 'Configuration' ou 'Réglages', puis choisissez 'Réinitialisation usine' ou 'Reset'. Confirmez votre choix.

Que faire si une tâche apparaît sur l'écran ?

Essayez de nettoyer délicatement l'écran avec un chiffon microfibre. Si la tâche persiste, elle peut être due à un pixel mort. Contactez le service client Viewsonic pour une éventuelle réparation sous garantie.

MODE D'EMPLOI SD-A245 VIEWSONIC

Guide rapide de début

Pour se conformer aux exigences de conformité CNR 102 RF exposition, une distance de séparation d'au moins 20 cm doit être maintenue entre l'antenne de cet appareil et toutes les personnes.

Informations de conformité

Veuillez lire la section suivante avant de continuer

• Utilisez seulement les batteries et l'adaptateur secteur fournis par le fabricant. L'utilisation d'accessoires non autorisés peut annuler la garantie.
• Ne rangez pas votre téléphone dans des endroits où la température est plus de 50^ ou 122^ .
• La température recommandée pour cet appareil est entre 0^ (32°F) et 35°C (95°F).

NOTICE FCC

L'énoncé suivant s'applique à tous les produits qui ont été agréés FCC. Les produits concernés portent le logo FCC, et/ou un identifiant FCC du type : FCC ID: GSS-VS15197 sur l'étiquette du produit. Cet appareil portable est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil portable ne doit pas provoquer d'interférences néfastes, et (2) cet appareil portable doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable. Cet appareil portable a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour l'aide.

Tout changement ou modification non expressément approuvé par les autorités responsables de la conformité, peut révoquer le droit de l'utilisateur à employer l'appareil en question. L'antenne (les antennes) utilisée pour ce transmetteur ne doit pas être placée à proximité ou fonctionner avec une autre antenne ou un autre transmetteur.

Cet équipement a été testé et déclaré conforme aux standards de mesure et procédures spécifiées dans FCC OET Bulletin 65, Supplément C.

Informations SAR de la FCC

Cet appareil est conforme aux limites d'exposition au rayonnement RF de la FCC établies pour un environnement non contrôlé. Les utilisateurs finaux doivent suivre les instructions de fonctionnement spécifiques pour respecter le seuil d'exposition aux radiofréquences (RF).

Cet émetteur ne doit pas être placé ni utilisé avec une autre antenne ou un autre émetteur. Cet équipement doit être installé et utilisé en maintenant une distance minimale de 20 centimètres entre le radiateur et votre corps.

Avis du Canada

Cet équipement est conforme avec les standards Canada licence-exempt RSS. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet équipement ne doit pas causer d'interférences nuisibles et (2) cet équipement doit accepter toute interférence reçue, y compris les interférences risquant d'engendrer un fonctionnement indésirable de l'équipement.

Attention: Exposition au rayonnement de radiofréquences

Pour se conformer aux exigences de conformité RSS-102 relatives à l'exposition aux radiofréquences, une distance de séparation de 20 cm ou plus doit être maintenue entre l'antenne de cet appareil et des personnes.

Conformité CE pour les pays européens

L'appareil est conforme la norme EMC 2004/108/EC et à la norme sur la basse tension 2006/95/EC, la norme R&TTE 1999/5/EC.

Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne:

La marque est conforme à la Directive sur l'élimination des déchets électriques et électroniques 2002/96/EC (Waste Electrical and Electronic Equipment = WEEE).

La marque indique qu'il ne faut PAS jeter cet appareil ni ses batteries ou accumulateurs avec les ordures municipales non triées, mais qu'il faut les apporter dans un centre de collecte disponible.

Si les cellules de batteries, d'accumulateurs ou de boutons inclus dans cet appareil comportent les symboles chimiques Hg, Cd, ou Pb, cela signifie que la batterie contient une charge en métaux lourds de plus de 0,0005% de mercure, plus de 0,002% de cadmium, ou plus de 0,004% de plomb.

Certificat de conformité dans l'Union Européenne

Cet appareil répond aux directives d'exposition RF 1999/519/EC, Recommandation du Conseil du 12 Juillet 1999, sur la limitation d'exposition du public général aux champs électromagnétiques (0–300 GHz). Cet appareil est conforme aux normes de conformité suivantes : EN301489-1, EN301489-17, EN55022/24, EN60950-1, EN300328.

Nous déclarons que cet équipement radio, WiFi & Bluetooth est conforme aux exigences principales et aux autres dispositions applicables de la Directive 1999/5/EC.

Déclaration de conformité RoHS2 (LSDEEE2)

Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/EU du Parlement Européen et du Conseil relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré respecter les valeurs de concentration maximum définies par le Comité technique d'adaptation (TAC) européen, qui sont les suivantes:

Substance Concentration maximale proposée Concentration réelle
Plomb (Pb) 0.1% < 0.1%
Mercure (Hg) 0.1% < 0.1%
Cadmium (Cd) 0.01% < 0.01%
Chrome hexavalent ( Cr^6+ ) 0.1% < 0.1%
Polybromobiphényle (PBB) 0.1% < 0.1%
Polybromodiphénylséthers (PBDE) 0.1% < 0.1%

Certains composants de produits mentionnés ci-dessus ne sont pas soumis à ces limitations, conformément aux dispositions de l'Annexe III de la Directive RoHS2 (LSDEEE2). Il s'agit des composants suivants:

1. Mercure dans les lampes fluorescentes à cathode froide et lampes fluorescentes à électrodes externes (CCFL et EEFL) pour des buts spécifiques ne dépassant pas (par lampe):

(1) Longueur courte (≤500 mm): maximum 3,5 mg par lampe.
(2) Longueur moyenne (>500 mm and ≤1.500 mm): maximum 5 mg par lampe.
(3) Longueur élevée(>1.500 mm): maximum 13 mg par lampe.

1. Plomb dans le verre des tubes cathodiques.
2. Le plomb dans le verre des tubes fluorescents ne dépasse pas 0,2 % du poids.
3. Plomb en tant qu'élément d'alliage de l'aluminium jusqu'à 0,4 % du poids.
4. L'alliage de cuivre contient jusqu'à 4 % de plomb.
5. Soudures à haute température (les alliages basés sur le plomb contiennent du plomb à 85 % ou plus).
6. Composants électriques et électroniques contenant du plomb dans le verre ou des porcelaines. (appareils piézoélectriques ou dans un composant de matrice de verre ou de céramique).

Elimination du produit en fin de vie

ViewSonic respecte l'environnement et fait des efforts allant dans le sens d'un environnement de travail et de vie écologiques. Merci d'oeuvrer aussi pour une informatique plus intelligente et plus écologique. Pour en savoir plus, veuillez visiter le site web de ViewSonic.

Etats-Unis et Canada: http://www.viewsonic.com/company/green/recycle-program/

Pour se conformer aux exigences de conformité CNR 102 RF exposition, une distance de séparation d'au moins 20 cm doit être maintenue entre l'antenne de cet appareil et toutes les personnes.

Pour se conformer aux exigences de conformité CNR 102 RF exposition, une distance de séparation d'au moins 20 cm doit être maintenue entre l'antenne de cet appareil et toutes les personnes.

Pour se conformer aux exigences de conformité CNR 102 RF exposition, une distance de séparation d'au moins 20 cm doit être maintenue entre l'antenne de cet appareil et toutes les personnes.

Nous vous remercions d'avoir acheté ce SD-A245/CDS245. Ce guide de démarrage explique comment manipuler et utiliser ce produit en toute sécurité. Avant de procéder, veuillez lire attentivement cette notice pour une utilisation sûre et correcte. Veuillez également conserver ce guide à portée de main pour une consultation rapide si vous rencontrez des difficultés lors de l'utilisation de ce produit.

Vous pouvez trouver le guide de l'utilisateur complet sur l'écran d'accueil de votre appareil une fois mis sous tension.

A. Guide de mise en route

■ Vous pouvez trouver le guide de l'utilisateur complet sur l'écran d'accueil de votre appareil une fois mis sous tension.
■ Avant d'utiliser ce produit, veuillez vérifier que les éléments suivants sont inclus:

Unité principale x 1 Adaptateur AC x 1

Guide de démarrage rapide x 1

Câble Mini USB à USB x 1

Fiche Mini USB

Câble d'alimentation
* Types de fiche par pays

Câble Micro USB à USB x 1

Fiche Micro USB

Éléments fournis avec ce produit

■ Veuillez-vous assurer que le numéro de série de ce produit est identique à celui de la garantie du produit.
■ Si des pièces sont manquantes ou brisées, s'il vous plaît contactez votre revendeur.

Pour utiliser ce produit en toute sécurité

Même si ce produit est conçu avec la sécurité à l'esprit, une mauvaise utilisation de ce produit peut provoquer un incendie ou une électrocution pouvant entraîner des blessures ou la mort. Pour éviter de tels accidents, veuillez respecter les recommandations suivantes:

■ Respectez les consignes de sécurité

S'il vous plaît lisez et suivez toutes les précautions de sécurité indiquées.

■ Cessez d'utiliser le produit en cas de dysfonctionnement

En cas de dysfonctionnement, veuillez contacter le service-clientèle de ViewSonic pour de l'aide.

■ Si les événements suivants se produisent, suivez les recommandations

• De la fumée est détectée
• Un son ou une odeur étrange est observé
• Si de l'eau pénètre dans cet appareil
• Ce produit est tombé ou est endommagé

• Coupez l'alimentation
• Débranchez l'adaptateur secteur et le câble USB
- Veuillez contacter le service-clientèle de ViewSonic pour de l'aide et des réparations.

Indications d'avertissement de sécurité

Panneau d'avertissement

Attention

Panneaux d'interdiction

Interdit Le démontage est interdit

Conservez au sec

Manipulez avec des mains sèches

Panneaux d'instruction

Débranchez la fiche

B. Présentation du produit

Opérations de base et Vue de face

① Microphone intégré
② Webcam intégrée

* La webcam peut être utilisée en mode d'affichage, pour cela un câble Mini-USB doit être connecté au PC.

③ Affichage avec fonction écran tactile

* Connectez le Smart Display à votre PC en utilisant le câble Mini-USB fourni pour activer la fonctionnalité tactile lorsque vous utilisez le Smart Display comme moniteur PC externe.

À propos de l'affichage à cristaux liquides:

Ce produit utilise un écran TFT LCD. Notez que certains pixels apparaissent toujours désactivés (en noir) alors que certains sont toujours actifs (orange, vert ou bleu). Selon l'angle d'observation, des couleurs inégales ou une luminosité inégale peuvent être observées. Veuillez noter que ce sont des caractéristiques naturelles du LCD TFT qui ne doivent pas être considérées comme des défauts.

④ Menu OSD / Quitter
⑤ Bouton d'alimentation (Voyant DEL)

• Feu vert - Marche
  • Lumière orange - Mode économie d'énergie
  • Voyant éteint - Arrêt

⑥ Interrupteur de signal d'entrée / Sélection Menu OSD
⑦ Bouton flèche (Bas/gauche)
⑧ Bouton flèche (Haut/droite)

Vue arrière

① Connecteur entrée CC

Veuillez ne pas utiliser d'adaptateurs secteur autre que celui fourni dans ce emballage du produit pour éviter un incendie ou un choc électrique.

Veuillez ne pas placer d'objets sur l'adaptateur secteur ou le couvrir avec quoi que ce soit. La surchauffe de l'adaptateur secteur peut provoquer un incendie.

②HDMI

※ Pour entrée seulement. Sortie HDMI pas prise en charge.

③ Port LAN (RJ-45)
④ Port USB
⑤ Port USB
⑥ Port Mini USB
⑦ Port Micro USB
⑧ Logement de carte SD
⑨ Prise écouteurs

C. Précautions d'installation

Environnement Installation Précautions sanitaires

Regarder l'écran d'ordinateur pendant de longues périodes peut entraîner de la fatigue, l'engourdissement des mains et des pieds, une vision floue etc. Veillez observer l'image sur la droite, comme guide pour des conditions d'utilisation prolongées.

Consignes de sécurité

• Installez cet appareil dans un endroit bien ventilé pour éliminer l'exposition à des conditions d'humidité qui peuvent aboutir à la formation de condensation sur ou dans le produit.
• Pour une dissipation de la chaleur correcte, assurer un espace d'au moins 15 cm entre le produit et le mur lors de l'installation.

En ce qui concerne les risques de foudre

Dans le cas où la foudre est prévisible, il est conseillé d'éteindre l'ordinateur et débrancher tout câble ou cordon relié à cet appareil.

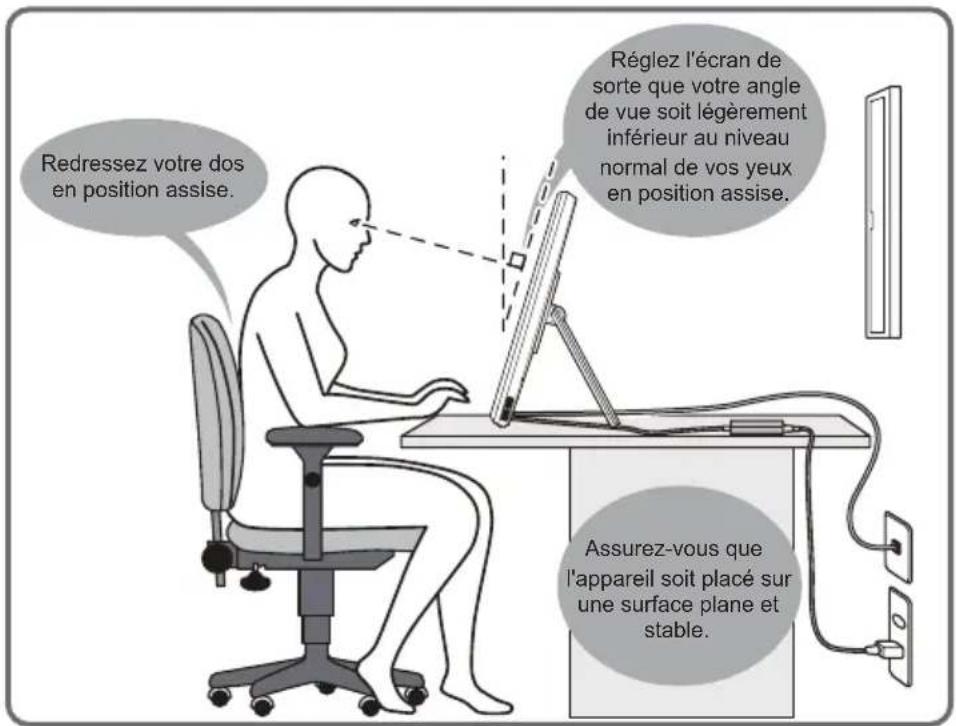

Installation idéale et méthode d'utilisation

D. Installation et Connexion

1) Ouvrir le support dans le sens de la flèche.

Placer face vers le bas sur une surface plane et propre en évitant tous objets qui pourraient endommager l'écran.

3) Placez l'appareil sur une surface plane et stable.

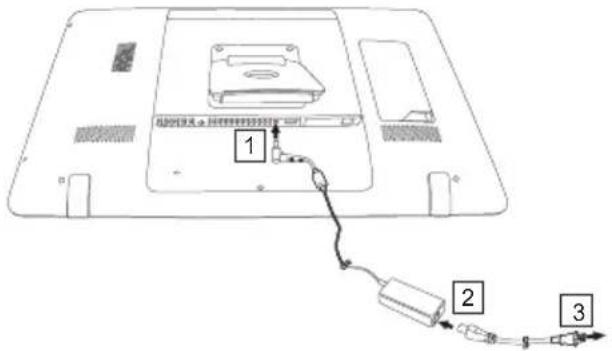

2) Branchez l'alimentation

① Branchez une extrémité de l'adaptateur secteur fourni à la prise d'entrée CC au dos de l'appareil.
② Branchez le cordon d'alimentation à l'autre extrémité de l'adaptateur secteur.
③ Branchez le cordon d'alimentation à la prise secteur.

E. Utilisation du panneau tactile

Ce produit dispose d'un écran tactile intégré qui peut être utilisé avec le bout des doigts. Voir ci-dessous comment utiliser un écran tactile.

Tapoter/Double Tapotement

Touchez doucement l'écran et relâchez votre doigt immédiatement. Un tapotement exécute une application, et ouvre les dossiers et options de réglage.

Appuyer au même endroitla même position deux fois indique un double tapotement. Tapotez deux fois pour modifier la taille de l'écran.

Déplacer, faire glisser

Touchez l'écran, et tracez jusqu'à la position souhaitée. Faites glisser pour déplacer les icônes ou pour faire défiler l'écran.

Pincer

Cette fonction sert à agrandir ou à réduire la taille de l'écran. Touchez l'écran avec deux doigts et élargir (pincement extérieur) ou rétrécir (pincement intérieur).

Long Toucher

Touchez et maintenez l'appui sur l'élément ou sur l'icône pour afficher le menu.

Feuilleter

Touchez l'écran, puis feuilletez doucement avec votre doigt pour faire défiler l'écran.

※ Selon l'écran affiché, les opérations ci-dessus peuvent ne pas fonctionner

F. Mise en service et réglage initial

Allumez l'alimentation

1) Assurez-vous que le câble d'alimentation et l'adaptateur secteur sont connectés.
2) Appuyez sur le bouton d'alimentation jusqu'à ce que le voyant d'alimentation s'allume en vert.

Eteindre

1) Appuyez et maintenez enfoncé le bouton d'alimentation jusqu'à ce que "Mise hors tension" apparaïsse sur l'écran.
2) Lorsque l'écran apparaît tel qu'indiqué sur la gauche, appuyez sur "OK" pour l'éteindre.

buton est pressé rapidement, l'écran s'éteint et se met en mode d'économie d'énergie.

Lorsque le bouton est pressé pendant environ 8 secondes, l'appareil est contraint de s'éteindre.

G. Mode économie d'énergie et Retour au fonctionnement

Passage en mode d'économie d'énergie

Tandis que le produit est en marche, appuyer brièvement sur le bouton d'alimentation de l'unité instaure le mode d'économie d'énergie.

Revenir du mode d'économie d'énergie

Alors que la DEL d'alimentation est orange, appuyez brièvement sur le bouton d'alimentation pour revenir au mode d'économie d'énergie

H. Fonctionnement de base

Verrouillez écran

1) Touchez le apparaît à côté du.
2) Glisser vers
3) L'écran d'accueil est affiché.

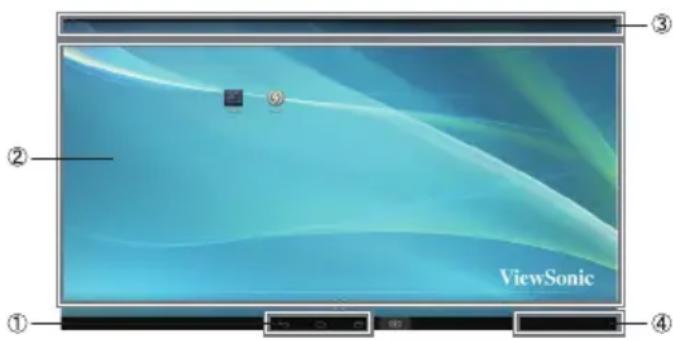

Écran Accueil

① Fonctionnement des boutons

	Bouton Retour Renvoie à l'écran précédent.
	Bouton Accueil Renvoie à l'écran d'accueil.
	Applications récemment utilisées
	Bouton de capture d'écran

② Zone bureau

③ Icones outils

	Toutes les applications	Affiche la liste de toutes les applications.
	Menu	Affiche le menu de l'application récente.

Selon l'écran affiché, le contenu affiché dans Icônes d'outils peut varier.

④ Statut affichage

I. Configuration réseau

Connexion à réseau local sans fil

1) Appuyez sur "Toutes les applications" - "Paramètres".
2) Tourner "Wi-Fi" sur ON en faisant glisser "OFF" vers la droite.

3) Lorsque Wi- Fi est activé, une liste de tous les points d'accès LAN sans fil disponibles sera affichée sur le côté droit de l'écran. Tapez le point d'accès LAN sans fil souhaité pour la connexion.
4) Si un mot de passe est requis, entrez-le et appuyez sur "Connect" pour se connecter au réseau local sans fil.

Connexion à RJ45

Il suffit de brancher votre câble Ethernet au port RJ45 pour se connecter à un réseau local. Aucune installation ou configuration supplémentaire n'est nécessaire.

J. Formatage

Réinitialisation de votre Smart Display

Le formatage supprimera toutes vos données créées et ajoutées après l'achat ( y compris les paramètres du système et des applications, les applications téléchargées, etc... )

1) Appuyez sur " Toutes les applications" - "Paramètres".
2) Appuyez sur "Back up & reset (Sauvegarde et Re-paramétrage)".
3) Appuyez sur Factory data reset (Réinitialisation d'usine)
4) Confirmez toutes les instructions à l'écran et appuyez sur "re-paramétrer".
5) De nouveau, confirmer toutes les instructions à l'écran et appuyez sur "tout effacer". Le formatage débutera sous peu.
※ Le système va redémarrer plusieurs fois pendant le formatage.

K.Utilisez comme affichage pris en charge par HDMI

Selon le mode sélectionné, ce produit peut être utilisé comme un écran pris en charge par HDMI.

Mode Android	Peut être utilisé comme un appareil Android.
Mode d'affichage	En mode d'affichage, la fonctionnalité en amont webcam, écran tactile et USB nécessite que le câble Mini USB soit connecté au PC, par exemple Windows 7.

Passage au Mode d'affichage

1) Connectez l'unité principale et l'appareil HDMI avec un câble HDMI-HDMI. Des accessoire en option peuvent ne pas être inclus dans l'emballage du produit dans certains territoires.
2) Tapez sur l'icône SELECT (SÉLECTIONNER) pour permuter sur le mode Affichage.

Passage au Mode Android

1) Tapez sur l'icône SELECT (SÉLECTIONNER) pour permuter sur le mode Android.

L. Dépannage et Q&R

Q. L'appareil ne s'allume pas.

A. • Vérifiez si l'adaptateur secteur et le cordon d'alimentation sont correctement connectés.
- Reconnectez l'adaptateur secteur et le cordon d' alimentation, puis mettez l'appareil sous tension.
- Appuyez et maintenez le bouton d'alimentation enfoncé pendant 8 secondes, puis remettez -le sous tension.

Q : “Zoom compatible” s'affiche lorsqu'une application est lancée.

A. "Zoom Compatible "est une fonctionnalité (caractéristique) qui peut agrandir la taille d'une application de taille fixe. Utilisez la fonction Zoom Compatible pour profiter de vos applications dans des tailles agrandies.

Q: L'appareil est gelé.

A. "Power Off (Arrêt)" - Appuyez longuement sur le bouton d'arrêt pendant plus de 6 secondes pour forcer l'arrêt, au cas où une fermeture aurait été causée par une erreur logiciel ou d'application qui empêche un arrêt ou un redémarrage normal.

Q : L'écran tactile ne répond pas aux gestes manuels ou ne les retranscrit pas bien.

A. 1. Enlevez la poussière ou les particules du réflecteur et de la caméra avec de l'air comprié.
2. Nettoyez délicatement les caméras et le réflecteur avec une brosse antistatique pour éviter les rayures.
3. Nettoyez la poussière restante avec un chiffon propre, doux et sec.

Introducción
