SD-A245 - Monitor VIEWSONIC - Manual de utilização gratuito

Tipo de produto	Monitor
Marca	Viewsonic
Modelo	SD-A245
Tamanho da tela	24 polegadas (61 cm)
Resolução nativa	1920 x 1080 (Full HD)
Tecnologia do painel	LED retroiluminado
Proporção de aspecto	16:9
Taxa de atualização	60 Hz
Tempo de resposta	5 ms (GtG)
Conectividade	HDMI, VGA, conector de fone de ouvido
Alimentação	100-240 V, 50/60 Hz
Consumo de energia (típico)	25 W
Dimensões (com base)	541 x 410 x 200 mm
Peso líquido	4,5 kg
Funções principais	Flicker-Free, filtro de luz azul, configurações de imagem predefinidas
Manutenção e limpeza	Use um pano macio e seco. Não use produtos de limpeza agressivos.
Segurança	Trava Kensington integrada
Peças de reposição e reparabilidade	Peças disponíveis através do atendimento ao cliente Viewsonic. Reparo possível por um técnico autorizado.

Perguntas frequentes - SD-A245 VIEWSONIC

Como conectar meu computador ao monitor SD-A245?

Use um cabo HDMI ou VGA dependendo das portas disponíveis no seu computador. Conecte uma extremidade ao monitor e a outra ao computador, depois ligue os dois dispositivos. O monitor detecta automaticamente a fonte.

O monitor exibe 'No Signal'. O que fazer?

Verifique se o cabo está bem conectado nas duas extremidades. Certifique-se de que o computador está ligado e que o monitor está na fonte correta (HDMI ou VGA) através dos botões de controle.

Como ajustar o brilho e o contraste?

Pressione o botão Menu do monitor, navegue com as teclas de seta até 'Brilho' ou 'Contraste', e ajuste conforme suas preferências. Confirme com o botão Enter.

O monitor é compatível com VESA?

Sim, o Viewsonic SD-A245 é compatível com o padrão VESA 100x100 mm. Você pode usar um braço ou suporte de parede adequado.

Como ativar o filtro de luz azul?

Acesse o menu OSD, vá para a seção 'Configurações' ou 'Imagem', e ative a opção 'Filtro de luz azul' ou 'Low Blue Light'. Você pode escolher entre vários níveis.

Posso usar o monitor com um console de jogos?

Sim, conecte o console através de um cabo HDMI. O monitor suporta sinais 1080p a 60 Hz, perfeito para consoles como PlayStation 4 ou Xbox One.

Como limpar a tela sem danificá-la?

Desligue o monitor e desconecte-o. Use um pano de microfibra levemente úmido (apenas água). Limpe suavemente sem pressionar. Nunca use produtos químicos ou papel.

O monitor possui alto-falantes integrados?

Não, o Viewsonic SD-A245 não possui alto-falantes integrados. Use caixas de som externas ou fones de ouvido através do conector de áudio.

Como redefinir o monitor para as configurações de fábrica?

Vá ao menu OSD, selecione 'Configuração' ou 'Ajustes', depois escolha 'Restauração de fábrica' ou 'Reset'. Confirme sua escolha.

O que fazer se uma mancha aparecer na tela?

Tente limpar delicadamente a tela com um pano de microfibra. Se a mancha persistir, pode ser devido a um pixel morto. Entre em contato com o atendimento ao cliente Viewsonic para um possível reparo sob garantia.

MANUAL DE UTILIZADOR SD-A245 VIEWSONIC

Informações de Conformidade

Leia antes de continuar

• Use exclusivamente a bateria e o transformador fornecidos pelo fabricante. A utilização de acessórios não autorizados poderá anular a sua garantia.
• Não guardar o dispositivo em ambientes com temperaturas superiores a 50 °C (122 °F).
• A temperatura de funcionamento deste dispositivo é de 0 °C (32 °F) a 35 °C (95 °F).

Aviso da FCC

A seguinte declaração é aplicável a todos os produtos que tenham recebido aprovação por parte da FCC. Os produtos aplicáveis ostentam o logótipo da FCC e/ou um FCC ID no formato FCC ID: GSS-VS15197 no rótulo do produto. Este dispositivo está em conformidade com o artigo 15º das regras da FCC. O funcionamento está sujeito às seguintes duas condições: (1) este dispositivo não pode provocar interferências prejudiciais, e (2) este dispositivo deve aceitar qualquer interferência recebida, incluindo interferências que possam provocar um funcionamento indesejado. Este dispositivo móvel foi testado e verificou-se que está em conformidade com os limites para um dispositivo digital de classe B, de acordo com a parte 15 das normas da FCC. Esses limites são concebidos para fornecer protecção adequada contra interferências prejudiciais numa instalação residencial. Este equipamento gera, utiliza e pode irradiar energia de radiofrequência, pelo que se não for instalado e utilizado de acordo com as instruções, poderá causar interferências nocivas em radiocomunicações. No entanto, não existe qualquer garantia de que a interferência não se manifestará numa determinada instalação. Se este equipamento causar interferências prejudiciais na recepção de rádio ou televisão passíveis de serem determinadas ao desligar e voltar a ligar o aparelho, aconselha-se o utilizador a tentar corrigir as interferências por uma ou mais das seguintes medidas:

• Reoriente ou mude o local da antena receptora.
• Aumente o espaço de separação entre o equipamento e o receptor.
• Ligue o equipamento a uma tomada num circuito diferente daquele ao qual o receptor está ligado.
• Consulte o representante ou um técnico de rádio/TV experiente para obter ajuda.

As alterações ou modificações não aprovadas expressamente pela autoridade responsável pela conformidade poderá anular a autorização do utilizador para utilizar o equipamento. As antenas utilizadas por este transmissor não devem ser colocadas ou funcionar em conjunto com qualquer outra antena ou transmissor.

O dispositivo foi testado e está em conformidade com as normas de medição e procedimentos especificados no Boletim 65 OEP da FCC, Suplemento C

Informações SAR da FCC

Este equipamento está em conformidade com os limites de exposição à radiação definidos pela FCC relativamente a um ambiente não controlado. Os utilizadores finais devem cumprir as instruções de funcionamento específicas para cumprir a conformidade de exposição RF.

Este transmissor não deve ser colocado próximo de, ou utilizado em conjunto com, outras antenas ou transmissores. A instalação e funcionamento deste equipamento devem ser efectuadas com uma distância mínima de 20 centímetros entre o radiador e o corpo.

Declaração do Canadá

Este dispositivo está em conformidade com a(s) norma(s) da Industry Canada License-exempt RSS. O funcionamento está sujeito às seguintes duas condições: (1) este dispositivo não pode causar interferência e (2) este dispositivo deve aceitar quaisquer interferências, incluindo interferências que possam causar um funcionamento indesejado do dispositivo.

Atenção: Exposição a radiações de rádio-frequência

Para cumprir os requisitos de conformidade à exposição RSS 102 RF, deve ser mantida uma distância mínima de 20 cm entre a antena deste dispositivo e qualquer pessoa.

Conformidade CE para Países Europeus

CE O dispositivo está em conformidade com a Directiva 2004/108/CE de CEM e a Directiva 2006/95/CE de Baixa Tensão, a directiva 1999/5/CE de R&TTE.

As informações seguintes são destinadas unicamente aos Estados membros da UE:

A marca apresentada à direita está em conformidade com a Directiva 2002/96/CE (WEEE) relativa ao Resíduos de Equipamentos Eléctricos e Electrónicos.

A marca indica o requerimento de não eliminar o equipamento como resíduo municipal indiferenciado, mas utilizar os sistemas de devolução e recolha conforme as leis locais.

Se as pilhas, acumuladores e pilhas tipo botão incluídos neste equipamento apresentarem os símbolos químicos Hg, Cd, ou Pb, significa que a bateria possui um metal pesado na sua composição em quantidades superiores a 0,0005% no caso do Mercúrio, ou a 0,002% no caso do Cádmio, ou superiores a 0,004% no caso do Chumbo.

Conformidade Regulatória da União Europeia

O equipamento está em conformidade com os Requisitos de Exposição a RF 1999/519/CE, a Recomendação do Conselho de 12 de Julho de 1999 relativa à limitação de exposição do público em geral a campos electromagnéticos (0-300 GHz). Este equipamento está em conformidade com as seguinte normas: EN301489-1, EN301489-17, EN55022/24, EN60950-1, EN300328.

Declaramos pelo presente que este equipamento rádio de Wi-Fi e Bluetooth está em conformidade com os requisitos essenciais e outras provisões relevantes da Directiva 1999/5/CE.

Declaração de Conformidade de RoHS2

Este produto foi concebido e fabricado em conformidade com a Directiva 2011/65/EC do Parlamento e Conselho Europeus relativo à restrição de utilização de determinadas substâncias perigosas em equipamento eléctrico e electrónico (Directiva RoHS2) e é considerado em conformidade com os valores de concentração máxima determinados pelo Comité de Adaptação Técnica Europeu (TAC) conforme descrito abaixo:

Substância Concentração Máxima Proposta	Concentração Efectiva
Chumbo (Pb) 0,1% < 0,1%
Mercúrio (Hg) 0,1% < 0,1%
Cádmio (Cd) 0,01% < 0,01%
Crómio hexavalente ( Cr^6+ ) 0,1% < 0,1%
Bifenilo polibromado (PBB) 0,1% < 0,1%
Éter difenílico polibromado (PBDE) 0,1% < 0,1%

Alguns componentes de produtos conforme declarado acima estão isentos segundo o Anexo III da Directiva RoHS2 descrito abaixo:

Exemplos de componentes isentos são:

1. Mercúrio em lâmpadas fluorescentes de cátodo frio e lâmpadas fluorescentes de eléctrodo externo (CCFL e EEFL) para funções especiais não excedendo (por lâmpada):

(1) Distância curta ( ≤ 500 mm): máximo de 3,5 mg por lâmpada.
(2) Distância média ( ≤ 500 mm e ≤ 1.500 mm): máximo de 5 mg por lâmpada.
(3) Distância longa (>1.500 mm): máximo de 13 mg por lâmpada.

1. Chumbo em vidro de tubos de raios catódicos.
2. Chumbo em vidro de tubos fluorescentes não excedendo 0,2% por peso.
3. Chumbo como elemento de liga de alumínio contendo até 0,4% de chumbo por peso.
4. Liga de cobre contendo até 4% de chumbo por peso.
5. Chumbo em tipos de soldas de altas temperaturas (ex. ligas à base de chumbo contendo por peso 85% ou mais de chumbo).
6. Componentes eléctricos e electrónicos contendo chumbo em vidro ou cerâmica, para além de cerâmica dieléctrica em condensadores, por exemplo, dispositivos piezo-electrónicos, ou num composto de matriz em vidro ou cerâmica.

Eliminação do produto aquando do seu fim de vida útil

A ViewSonic respeita o ambiente e compromete-se a trabalhar e viver de forma ecológica. Obrigado por fazer parte de um ambiente informático mais Inteligente e mais Ecológico. Visite o sítio Web da ViewSonic para mais informações.

EUA e Canadá: http://www.viewsonic.com/company/green/recycle-program/

Europa: http://www.viewsoniceurope.com/uk/support/recycling-information/

Taiwan: http://recycle.epa.gov.tw/recycle/index2.aspx

Obrigado por adquiri este SD-A245/CDS245. Este Guia de Iniciação descreve como manipular e utilizar este produto em segurança. Antes de utilizar, leia este manual cuidadosamente para obter informações sobre segurança e correcta utilização. Mantenha este guia próximo para uma consulta rápida, caso encontre qualquer problema na utilização do seu dispositivo.

Pode encontrar o manual do utilizador completo no ecrã inicial do seu dispositivo após ligar.

A. Começar

■ Pode encontrar o manual do utilizador completo no ecrã inicial do seu dispositivo após ligar.
■ Antes de utilizar este produto, certifique-se de que os seguintes itens estão incluídos:

Unidade principal x 1 Transformador CA x 1

Cabo de alimentação
* Tipos de fichas por país

Cabo micro-USB para USB x 1

Tomada micro-USB

Itens fornecidos com este produto

■ Certifique-se de que o número de série neste produto é idêntico ao número na garantia do produto.
■ Se alguma peça estiver em falta ou avariada, contacte a loja onde efectuou a compra.

Para utilizar este produto em segurança

Apesar deste produto ser concebido para a segurança, a utilização incorrecta deste produto pode provocar incêndios ou ou choques eléctricos que podem provocar ferimentos ou morte. Para evitar os referidos acidentes, cumpra as seguintes recomendações:

■ Cumpra as precauções de segurança
Leia e cumpra todas as precauções de segurança, tal como indicadas.
- Não utilize o produto se não funcionar correctamente
Em caso de funcionamento incorrecto, contacte a Assistência ao Cliente ViewSonic para obter suporte.
■ Se os seguintes eventos ocorrerem, siga as recomendações

• Fumo

• Ruídos ou odores estranhos
• Água introduzida no produto
• Queda ou danos no produto

• Desligue a alimentação
• Desligue o cabo do transformador CA e cabo USB
• Contacte a Assistência a Clientes ViewSonic para obter suporte de reparação.

Indicações de avisos de segurança

Símbolo de Atenção Símbolos de proibição Símbolos de instrução

Atenção

Proibido Desmontagem proibida

Manter seco

Manusear com mãos secas

Desligue a ficha

B. Descrição do produto

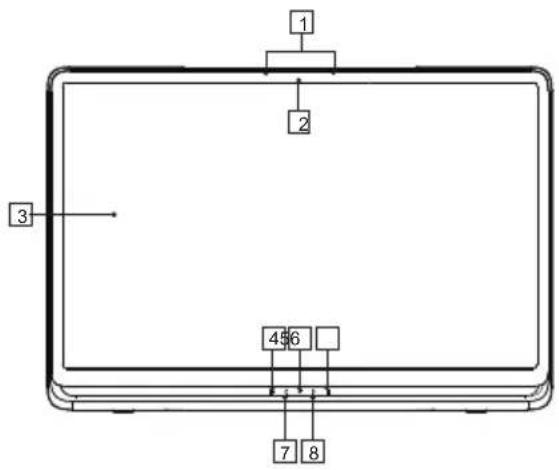

Operações básicas e Vista Frontal

① Microfone integrado
② Câmara Web integrada

* Para utilizar a Webcam no modo de visualização é necessário ligar o cabo mini-USB ao computador.

③ Ecrã com função de painel táctil

* Ligue o Ecrã Inteligente ao seu computador utilizando o cabo mini-USB fornecido para activar a funcionalidade de toque quando utilizar o Ecrã Inteligente como monitor com um computador externo.

Acerca do ecră LCD:

Este produto utiliza um ecrã LCD TFT. Tenha em atenção que alguns pixels podem parecer sempre desligados (preto) enquanto que outros podem parecer sempre ligados (laranja, verde ou azul). Dependendo do ângulo de visualização, podem ser observadas cores ou brilho irregulares. Tenha em atenção que são características naturais do ecrã LCD TFT e não devem ser considerados como defeitos.

④ Menu OSD/Sair
⑤ Botão de alimentação (indicador LED)

• Luz verde - Ligado
• Luz laranja - Modo de Poupança de Energia
• Luz desligada - Desligado

⑥ Mudar entrada de sinal/Seleccionar menu OSD
⑦ Botão de seta (Para baixo/esquerda)
⑧ Botão de seta (Para cima/direita)

Vista Posterior

① Tomada de entrada CC

Não utilize outros transformadores CA para além do transformador fornecido na embalagem deste produto para evitar riscos de incêndio ou choque eléctrico.

Não coloque objectos sobre o transformador CA nem o cubra com nenhum objecto. O sobrequecimento do transformador CA pode provocar incêndios.

②HDMI

* Apenas para entrada. A saída HDMI não é suportada.

③ Porta LAN (RJ-45)
④ Porta USB
⑤ Porta USB
⑥ Porta mini-USB
⑦ Porta micro-USB
⑧ Ranhura para cartão SD
⑨ Entrada de auscultadores

C. Precauções de instalação

Ambiente de instalação

Precauções de saúde

A visualização de ecrãs de computador durante longos períodos de tempo pode resultar em cansaço, dormência nas mãos e pés, visão desfocada, etc. Consulte a imagem à direita como um guia para obter as condições de utilização completas.

Precauções de segurança

• Instale o produto num local com boa ventilação para eliminar a exposição a condições de elevada humidade que podem provocar a condensação no produto.
• Para a correcta dissipação de calor, certifique-se de que existe uma distância de 15 cm entre este produto e a parede durante a instalação.

Relativamente a riscos de trovoadas

Em caso de caídas de raios, aconselha-se a desligar o computador e a desligar todos os cabos ligados a este produto

Instalação ideal e método de utilização

D. Instalação e ligação

1) Abra o suporte na direcção da seta.

Coloque sobre uma superfície limpa e plana com a face voltada para baixo e tenha atenção com quaisquer objectos que possam danificar o ecrã.

2) Ligue a alimentação

① Ligue uma extremidade do transformador CA à tomada de entrada CC na parte posterior da unidade.
② Ligue o cabo de alimentação à outra extremidade do transformador CA.
③ Ligue a ficha de alimentação a uma tomada eléctrica.

3) Coloque a unidade sobre uma superfície plana e estável.

E. Utilizar o ecrã táctil

Este produto possui um painel táctil integrado que pode ser operado utilizando as pontas dos dedos. Consulte abaixo como utilizar um ecrã táctil.

Toque/Duplo toque

Toque levemente no ecrã e levante o dedo imediatamente. Um toque executa uma aplicação e abre as opções de pastas e definições. Tocar duas vezes na mesma posição indica um toque duplo. Faça duplo toque para alterar o tamanho do ecrã.

Arrastar

Mantenha um dedo em contacto com o ecrã e mova-o para a posição pretendida. Arraste para mover ícones ou para deslocar o ecrã.

Beliscar

Esta função serve para aumentar ou reduzir o tamanho do ecrã. Toque no ecrã com dois dedos e aumente (afastar) ou diminua (aproximar) a distância entre os dedos.

Toque prolongado

Toque prolongadamente num item ou ícone para apresentar o menu.

Passe

Toque lentamente no ecrã e passe suavemente o dedo para deslocar o ecrã.

※ Dependendo do ecrã apresentado, as operações acima podem não funcionar

F. Início e configuração inicial

Ligue a alimentação

1) Certifique-se de que o cabo de alimentação e o transformador CA estão ligados.
2) Prima o botão de alimentação até que o LED de alimentação acenda a luz verde.

Desligar

1) Prima prolongadamente o botão de Alimentação até aparecer "Power off" no ecrã.
2) Quando surgir o ecrã, como apresentado à esquerda, toque em "OK" para desligar a alimentação.

Se premir brevemente o botão de alimentação, o ecrã é desligado e entra em modo de poupança de energia. Quando prime o botão de alimentação durante cerca de 8 segundos, o produto é desligado.

G. Modo de poupança de energia e reiniciar o funcionamento

Aceder ao modo de poupança de energia

Durante o funcionamento do produto, prima brevemente o botão de alimentação para colocar a unidade no modo de poupança de energia.

Sair do modo de poupança de energia

Quando o LED de alimentação acender a luz laranja, prima brevemente no botão de alimentação para sair do modo de poupança de energia

H. Operação básica

Bloquear ecrã

1) Toque em é apresentado ao lado de .
2) Arraste para
3) O ecrã inicial é apresentado.

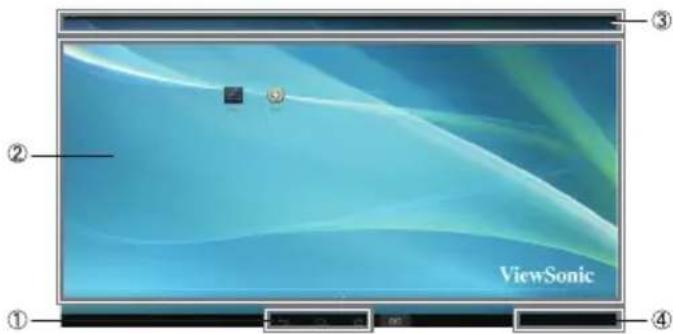

Ecrã inicial

① Botões de operação

	Botão de retrocesso	Regressa ao ecrã anterior.
	Botão Home Regressa ao ecrã inicial.
	Aplicações recentemente utilizadas	Apresenta a lista de aplicações recentemente utilizadas.
	Botão de captura de imagem	Toque neste botão para capturar uma imagem do ecrã.

② Área do ambiente de trabalho

	Todas asaplicações	Apresenta a lista de todas asaplicações.
	Menu	Apresenta a lista dasaplicações actuais.

Dependendo do ecrã apresentado, o conteúdo apresentado nos ícones das ferramentas pode variar.

④ Indicação de estado

I. Configuração de rede

Ligar a uma rede sem fios

1) Toque em "All applications" – "Settings" (Todas as aplicações – Definições).
2) Ligue o "Wi-Fi" arrastando "OFF" (Desligado) para a direita.

3) Quando o Wi-Fi está ligado, será apresentada uma lista de todos os pontos de acesso LAN sem fios disponíveis à direita do ecrã. Toque no ponto de acesso LAN sem fios para ligar.
4) Se for solicitada uma palavra-passe, introduza-a e toque em "Connect" (Ligar) para ligar a uma rede sem fios.

Ligar a RJ45

Basta ligar o cabo Ethernet à porta RJ45 para ligar a uma rede. Não é necessário instalar ou configurar.

J. Formatar

Repor o seu ecrã inteligente

A formatação eliminará todos os dados criados e adicionados após a compra (incluindo definições de sistema e de aplicações, aplicações transferidas, etc.)

1) Toque em "All applications" – "Settings" (Todas as aplicações – Definições).
2) Toque em "Back up & reset" (Cópia de segurança e reposição).
3) Toque em "Factory data reset" (Reposição dos dados predefinidos de fábrica).
4) Confirme as instruções no ecrã e toque em "reset" (repor).

5) Confirme as instruções no ecrã e toque em "Delete All" (Eliminar tudo). A formatação será iniciada em breve.

※ O sistema reiniciará várias vezes durante a formatação.

K. Utilizar como ecrã com suporte para HDMI

Dependendo do modelo seleccionado, este produto pode ser utilizado como um ecrã com suporte HDMI.

Modo Android Pode ser utilizado como um dispositivo Android.
Modo de visualização	No modo de visualização, a webcam, o ecrã táctil e a funcionalidade de subida USB requerem a ligação de um cabo mini-USB ao computador com, por exemplo, Windows 7.

Mudar para o modo de visualização

1) Ligue a unidade principal e o dispositivo HDMI com o cabo HDMI-HDMI. Acessório opcional; pode não estar incluído na embalagem deste produto em alguns territórios.
2) Toque no ícone SELECCIONAR para mudar para o modo de visualização.

Mudar para o modo Android

L. Resolução de problemas e P&R

P. A alimentação não liga.

A. • Verifique se o transformador CA e o cabo de alimentação estão correctamente ligados.
- Ligue novamente o transformador CA e o cabo de alimentação e ligue a alimentação.
- Prima prolongadamente o botão de Alimentação durante 8 segundos e ligue novamente a alimentação.

P: "Compatible Zoom" (Zoom compatível) é apresentado quando uma aplicação é iniciada.

A. "Compatible Zoom" é uma funcionalidade (especificação) que pode ampliar o tamanho de uma aplicação com tamanho fixo. Utilize Compatible Zoom para utilizar as suas aplicações com o tamanho ampliado.

P: O dispositivo não responde.

A. “Desligar” – Mantenha premido o botão de alimentação durante mais de 6 segundos para forçar o desligamento, em caso de bloqueio provocado por erros do software ou da aplicação que impeçam desligar ou reiniciar normalmente.

P: O ecrã táctil não responde aos gestos ou não os processa de forma correcta.

A. 1. Remova quaisquer poeiras ou partículas do reflector e da câmara utilizando ar comprimido.
2. Limpe cuidadosamente a superfície da câmara e do reflector com um pincel macio antiestático para evitar arranhões.
3. Limpe o pó restante com um pano limpo e seco.

Johdanto
