JDWK907S9 - Campana extractora JUNO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	JUNO
Modelo	JDWK907S9
Categoría	Campana
Alimentación eléctrica	220-240 V, 50 Hz
Tipo de control	Control táctil
Número de velocidades	2 velocidades normales + 2 velocidades intensivas temporizadas
Iluminación	LED de intensidad variable, con apagado posible
Función Delay	Apagado automático retardado del motor y la iluminación (15 min)
Alarma filtros metálicos	Después de 100 horas de funcionamiento efectivo (led encendida)
Alarma filtro de carbón	Después de 200 horas de funcionamiento efectivo (led parpadeante)
Mantenimiento de filtros metálicos	Lavables en lavavajillas, cada 2 meses
Mantenimiento del filtro de carbón	No lavable, reemplazar cada 4 meses aproximadamente
Distancia de seguridad mínima	650 mm entre la placa de cocción y la campana
Necesidad de conexión a tierra	Sí (aparato de clase I)
Diámetro del conducto de evacuación	Mínimo 120 mm
Función bloqueo de teclado	Sí, activación por presión prolongada (5 s) en tecla B
Control remoto y función H2H	Activable/desactivable por presión prolongada (5 s) en tecla G
Tipo de instalación	De pared o isla (según posibilidad)

Preguntas frecuentes - JDWK907S9 JUNO

¿Cuál es la distancia de seguridad mínima entre la campana y la cocina?

La distancia mínima es de 650 mm entre la placa de cocción y la campana. Si el fabricante de la cocina a gas indica una distancia superior, ésta debe ser respetada.

¿Cómo conectar eléctricamente la campana?

Asegúrese de que la tensión de red corresponde a la indicada en la placa de características (220-240 V, 50 Hz). Para los aparatos de clase I, la instalación eléctrica debe incluir una conexión a tierra. La conexión debe ser realizada por un técnico competente.

¿Qué diámetro de conducto de evacuación utilizar?

Utilice un tubo de diámetro mínimo 120 mm para conectar la campana al conducto de evacuación. El recorrido debe ser lo más corto posible.

¿Con qué frecuencia limpiar los filtros metálicos?

Los filtros de grasa metálicos deben limpiarse cada 2 meses (o más a menudo en caso de uso intensivo). Se pueden lavar en lavavajillas.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón activo no es lavable ni regenerable. Debe reemplazarse aproximadamente cada 4 meses de funcionamiento, o más a menudo si el uso es intenso.

¿Cómo restablecer la alarma de los filtros?

Cuando la alarma está activa (led H encendida o parpadeante), presione la tecla H (motor apagado) para realizar el reinicio. El led se apaga. Para activar/desactivar la alarma del filtro de carbón, mantenga presionada la tecla H durante 5 segundos (todas las cargas apagadas).

¿Cómo usar la función Delay (apagado automático)?

Presione la tecla G para activar el delay. La campana y la iluminación se apagarán automáticamente después de 15 minutos. Para desactivar, presione nuevamente G o apague el motor.

¿Se puede usar la campana con aparatos a gas?

Sí, pero asegure una ventilación adecuada de la habitación para evitar el retorno de los gases de combustión. La presión negativa no debe superar 0,04 mbar.

¿Cómo bloquear las teclas para evitar un uso involuntario?

Mantenga presionada la tecla B durante 5 segundos para activar/desactivar el bloqueo del teclado. Todos los leds parpadean en ciclo durante la activación.

¿Qué hacer si el cable de alimentación está dañado?

No use el aparato. Haga reemplazar el cable por el fabricante o un técnico de servicio postventa autorizado para evitar cualquier riesgo de descarga eléctrica.

MANUAL DE USUARIO JDWK907S9 JUNO

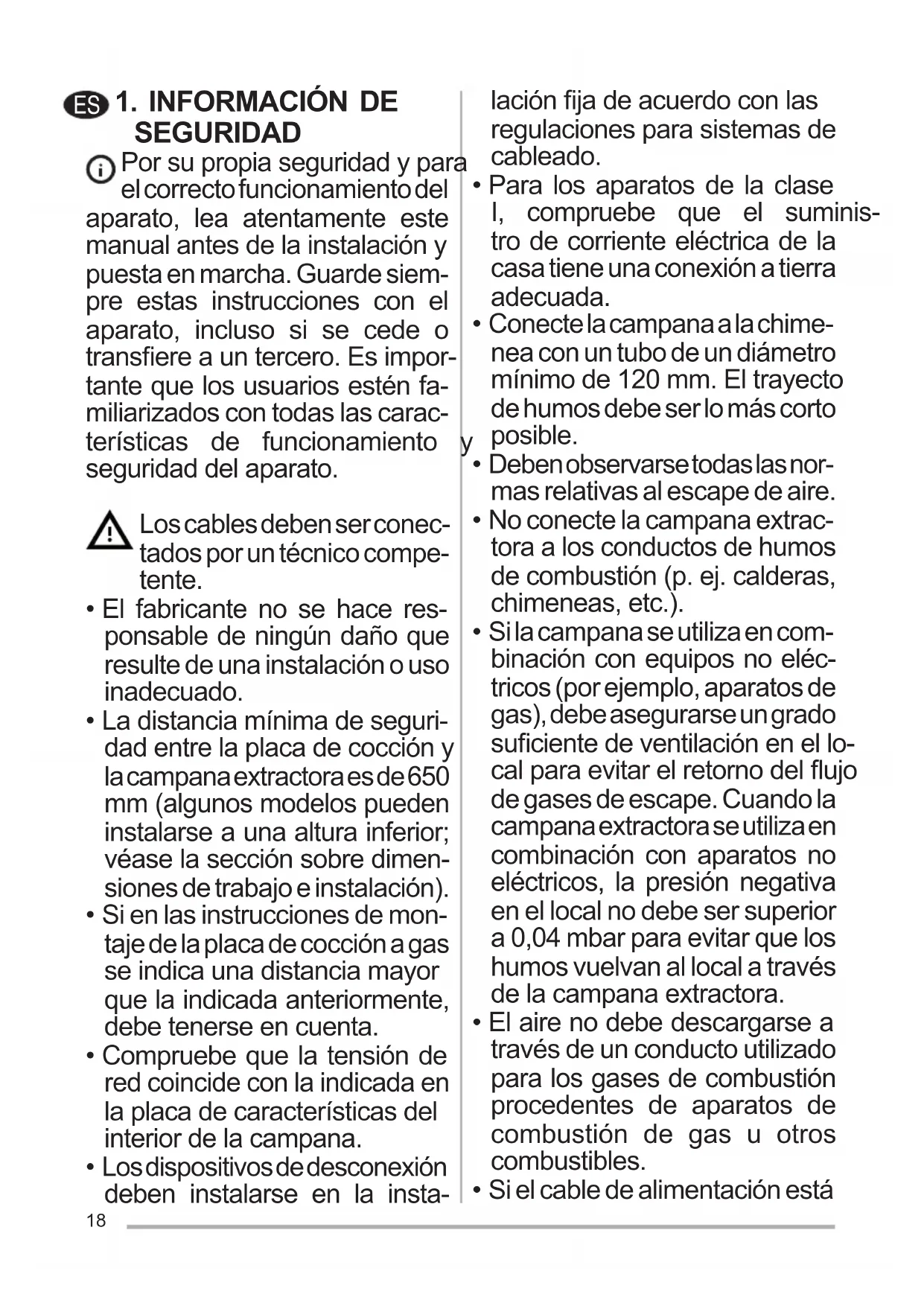

ES 1. INFORMACION DE SEGURIDAD

Por su propia seguridad y para el correcto funciona del aparato, lea atentamente estemanual antes de la instalacion y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los sistemas esten familiarizados con todas las caractéristicas de funcionaimiento yseguidad del aparato.

Los cables deben ser conectados por un的技术ico competente.

• El fabricante no se hace responsable de ningún daño que的结果を una instalación o uso inadequado.
• La distancia minima de seguidad entre la plac de coccyon y la campana extractor es de 650 mm (algunos modelos能把 instalarse a una alta inferior; vexe la seccion sobre dimensiones de trabajo e instalacion).
• Si en las instrucciones de montaje de la plac de coccción a gas se indica una distancia mayor que la indica anteriormente, deben tenerse en cuenta.
• Compruebe que la tension de red coincide con la indicada en la placac de caracteristicas del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la insta

lación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase, compruebe que el suministro de corriente electrica de la casa Tiene una connexion a tierra adequada.
• Connectela campana alachemea con un tubo de un diametro minimo de 120 mm. El trayecto de humos debe ser lo mas corto, possible.
• Deben observarse todas las normas relativas al escape de aire.
• No connecte la campana extractor a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utilizes en combinación con equipos no electricos (por ejemplo, aparatos de gas), deben asegurarse un grado suficiente de ventilación en el local para estar el returno del flujo de gases de escape. Cuando la campana extractora se utilizes en combinación con aparatos no electricos, la presión negativa en el local noDebe ser superior a 0,04 mbar para estar que los humos vuelvan al local a工程技术 de la campana extractora.
• El aire no debe descargarse a工程技术 de un combustor para los gases de combustión procedentes de aparatos de combustión de gas u或者其他 combustibles.
• Si el cable de alimentación está

dañado, deben ser reemplazado por el fabricante o por un的专业 de servicios.

• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuando a las medidas技术和as y de seguridad a adoptar para el vertido de humos, es importante cumplirescrupulosamente las normas existecidas por las autoridades locales.

ADVERTENCIA: Retire lapellicula protectora antes deinstallar la campana.

• Utilice únicamente tornillos y herramientes que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se pueda producir una descarga electrica.

• No observar directamente con instrumentos opticos (prismáticos, lupas, etc.).
• No cocine en flambeado bajo la campana: podra producirse un incendio.
• Este aparato puede serutilrado por niños a partir de los 8 años y por personas con capacities psico-fisico-sensoriales reducidas o con una experiencia y conocimientos insufuentes, siempre que Sean cuidadosamente supervisadoe instruidos sobre como utiliser el aparato de forma segura y sobre los peli

gros que conlleva. Asegüres de que los niños no juguen con el aparato. La limpieza el mantenimiento por parte del usuario no deben ser技术水平 a cabo por niños, a menos que Sean supervisados.

Supervise a los niños, asegurandose de que no juguen con el aparato.
- El aparato no debe ser utilisé por personas (incluyendo niños) con capacities psico-fisico-sensoriales reduidas o con experiencia y conocimientos insufuentes, a menos que Sean cuidadosamente supervisas osinstruidos.

Las piezas accesibles能把 calentarse mucho cuando se utilizes aparatos de cocina.

• Limpie y/o reemplace los filtros afterwards del tiempo especialido (peligro de incendio). Vease elApartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adequada en el espacio cuando la campana extractor de humos se usa jusqu'à aparatos queutilicengas uotros combustibles (no aplicable al os aparatos que sólo descargan aire en el local).
• El símbolo en el producto o en su embalaje indica que este producto no debe desecha-se como residuo domésico

normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes electricos electronicos. Al asegurar de que este producto se desecha correctamente, poderá aatar las posibles consecuencias negativas para el medio ambiente y la salute que podrián derivarse de una eliminación inadecka de este producto. Para Obtener informacion más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el serviceo local de eliminacion de residuos olatenda donde adquirido el producto.

2. USO

• La campana extractora está disenada exclusivamente para uso dométrico, para eliminar los olores de la comida.
• Nunca utilizes la campana para fineskestintos de aquellos para los que fuedisñana.
• Nocede nunca llamas altas bajo la campana cuando está en funciona.
• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipientpe de cocccion, asegurandose de que no lleque a los lados.
  Las freidoras deben ser controladas continuallymente durante su uso: el aceite recalentado pueda incendiarse.

3. REINIGING EN ONDERHOUD

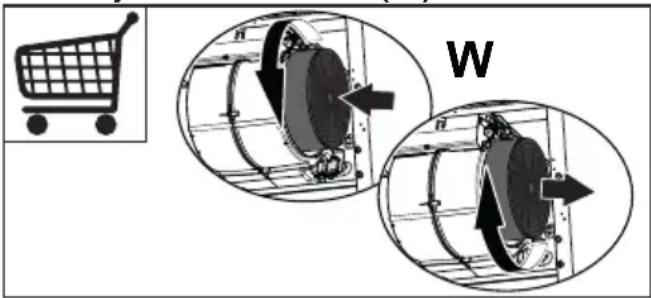

• El filtró de carbón activo no se pueda lavar ni regenerar, y se debe cambiar cada 4aces de funciona aproximamente, o con mayor Frequencia si se utilizes muy frecuentemente (W).

• Los filtros deresha deben limpiarse cada 2meses de operation, o con mayor frequencia si seutilizan muy_freqeenthery se pueen lavar en el lavavajillas (Z).

• Limpie la campana con un pañó humedo y un detergente liquido suave.

4. MANDOS

	①						F/C
A	B	C	D	E	F	G	H

Tecla	Función Led
A Modifica la intensidad de iluminación cada vez que se presiona la tecla de manière cónica pasan-do por Off.		-
B Off	motor. Los leds de indicación de la velocidad del motor	motor se apagan.
	Si se presiona por 5 seguidos, activa/desactiva la modalidad bloqueo teclado.	Todo los LEDs se encienden cílicamente y executan una secuencia de encendido.
C	Activa la prima velocidad.	Los leds de prima velocidad y off motor se encienden.
D	Activa lasegunda velocidad.	Los leds desegunda velocidad y off motor se encienden.
E Activa la velocidad Intensiva 1. Dicha velocidad está temporizada en 10 instantos. Al final del tiempo-po el sistemas regresa a la velocidad implementadapriormente. Se desactiva presionando lamia Tecla o apagando el Motor.	El led parpadea.
F Activa la velocidad Intensiva 2.Esta velocidad está temporizada en 6 instantos. Al final del tiempo el sistemas regresa a la velocidad implementadapriormente. Se desactiva presionando lamia Tecla o apagando el Motor.	El led parpadea.
G Activa/Desactiva el Delay, el apagado automatico retraso 15 instantos del motor y de la instalación de Iluminación. Se desactiva presionando lamia Tecla o apagando el motor.	El led está encendido.
	Manteniendo la tecla presionada por 5 seguidos se realiza el telemando y la funciona H2H.Manteniendo la tecla presionada por 5 seguidos se deshabilite el telemando y la funciona H2H.	2 parpadesos Leds teclas B+C.1 parpadeo Leds teclas B+C.
H Conla alarmafiltros en bajo presionando la tecla se efectúa el Reset de la alarma. Dichassenalizaciones son visibles sólo con el motorapagado.	Una vez terminado el procedimiento se apaga la senali-zacion visualizada precedentelemente:Led H encendidto = Señalac necessities de lavar los filtrostrigrasa metálicos. La alarma se activa afterwards de 100 horas de trabajo efectivo de la campana.Led H encendidto = Señalac necessities de sustituirlos filtres de carbún activo y deben lavarse además losfiltres antigrasa metálicos. La alarma se activa.afteresde 200 horas de trabajo efectivo de la campana.
	Manteniendo la tecla presionada aproximada-mente 5 segundos, cuando todas las carrgasestán apagadas (motor+luz) se activa/desactiva laalarma de los filtres de carbún activo.	2 parpadesos Leds Teclas B+H=Alarma de bajo de C.Aactivado.1 parpadeo Leds Teclas B+H=Alarma de bajo de C.A.desactivado.

5. ILUMINACION

• Para la sustitución ponarse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
