JDWK907S9 - Liesituuletin JUNO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	JUNO
Malli	JDWK907S9
Kategoria	Liesituuletin
Virtalähde	220-240 V, 50 Hz
Ohjaustyyppi	Kosketusohjaus
Nopeuksien lukumäärä	2 normaalit nopeutta + 2 ajastettua tehostusnopeutta
Valaistus	Himmennettävä LED, sammutusmahdollisuus
Viive-toiminto	Moottorin ja valaistuksen automaattinen viiveinen sammutus (15 min)
Metallisuodattimen hälytys	100 käyttötunnin jälkeen (LED palaa)
Hiilisuodattimen hälytys	200 käyttötunnin jälkeen (LED vilkkuu)
Metallisuodattimen huolto	Konepestävä, 2 kuukauden välein
Hiilisuodattimen huolto	Ei pestävä, vaihdettava noin 4 kuukauden välein
Vähimmäisturvaetäisyys	650 mm liesitason ja liesituulettimen välillä
Maadoituksen tarve	Kyllä (luokan I laite)
Poistokanavan halkaisija	Vähintään 120 mm
Näppäinlukitus-toiminto	Kyllä, aktivointi pitkällä painalluksella (5 s) B-painikkeella
Kaukosäädin ja H2H-toiminto	Aktivoitavissa/deaktivoitavissa pitkällä painalluksella (5 s) G-painikkeella
Asennustyyppi	Seinä- tai saareke (mahdollisuuksien mukaan)

Usein kysytyt kysymykset - JDWK907S9 JUNO

Mikä on liesituulettimen ja lieden välinen vähimmäisturvaetäisyys?

Vähimmäisetäisyys on 650 mm liesitason ja liesituulettimen välillä. Jos kaasulieden valmistaja ilmoittaa suuremman etäisyyden, sitä on noudatettava.

Miten liesituuletin kytketään sähköön?

Varmista, että verkkojännite vastaa arvokilvessä ilmoitettua (220-240 V, 50 Hz). Luokan I laitteissa sähköasennuksessa on oltava maadoitus. Kytkennän saa suorittaa pätevä teknikko.

Minkä halkaisijan poistokanavaa tulisi käyttää?

Käytä vähintään 120 mm halkaisijan putkea liesituulettimen liittämiseksi poistokanavaan. Reitin tulisi olla mahdollisimman lyhyt.

Kuinka usein metallisuodattimet tulee puhdistaa?

Metalliset rasvasuodattimet on puhdistettava 2 kuukauden välein (tai useammin, jos käyttö on intensiivistä). Ne voidaan pestä astianpesukoneessa.

Milloin hiilisuodatin tulee vaihtaa?

Aktiivihiilisuodatinta ei voi pestä eikä uudistaa. Se on vaihdettava noin 4 kuukauden käytön välein tai useammin, jos käyttö on intensiivistä.

Miten suodattimien hälytys nollataan?

Kun hälytys on aktiivinen (H-LED palaa tai vilkkuu), paina H-painiketta (moottori sammutettuna) nollataksesi. LED sammuu. Hiilisuodattimen hälytyksen aktivoimiseksi/deaktivoimiseksi pidä H-painiketta painettuna 5 sekunnin ajan (kaikki kuormat sammutettuna).

Miten viive-toimintoa (automaattinen sammutus) käytetään?

Paina G-painiketta aktivoidaksesi viiveen. Liesituuletin ja valaistus sammuvat automaattisesti 15 minuutin kuluttua. Poistaaksesi paina G-painiketta uudelleen tai sammuta moottori.

Voiko liesituuletinta käyttää kaasulaitteiden kanssa?

Kyllä, mutta varmista huoneen riittävä ilmanvaihto palokaasujen takaisinvirtauksen estämiseksi. Alipaine ei saa ylittää 0,04 mbar.

Miten painikkeet lukitaan tahattoman käytön estämiseksi?

Pidä B-painiketta painettuna 5 sekunnin ajan aktivoidaksesi/deaktivoidaksesi näppäinlukituksen. Kaikki LEDit vilkkuvat syklisesti aktivoinnin aikana.

Mitä tehdä, jos virtajohto on vaurioitunut?

Älä käytä laitetta. Anna valmistajan tai valtuutetun huoltoteknikon vaihtaa johto sähköiskun vaaran välttämiseksi.

KÄYTTÖOHJE JDWK907S9 JUNO

Lue tāmā kāyttöopas huolellisesti ennen laitteen asentamista ja kāyttöa oman turvasutesi ja laitteen oikean toiminnan takaamiseksi. Pidā nāmohjeet aina laitteen lahettyvillā, niiden tāyty seurata laitett myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, etta kāyttajt tuntevat laitteen toiminta- ja turvallisususominaisuudet.

Johtoen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa värästä asennuksesta tai kaytosta aiheutuneista vahingoista.
• Pienin turvallinen etäisyskeittotason ja liesituulettimen valillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukaytöisen keittotason asennusohjeet märävät, etta etäisyyden on oltava yllama mainittua suurempi, ohjeita on noudatettava.
  Tarkista,etta sahkoverkon jannite vastaa liesituulettimen sisallä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteään järkestelmaän kaapeiointijärestelmiä koskevien märäysten mukaisesti.

• Luokan I laitteita varten o tarkistettava, etta kodin sahköverkossa on sopiva maadoitus.

• Liitta liesituuletin savuhormiin putkella,jonka lapimitta on vahintaaan 120 mm.Savun li-poistoreitin on oltava mahdollisimman lyhyt.
  Kaikkia ilman poistoa koskevia maarayksi on noudatettava.

• Alä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sahkolaitteiden (esimerkiki kaasulatteiden) kanssa, on pystyttävatakaamaan riittäva huoneentuuletus poistokaasujen paluuvirtauksen体系建设. Kun liesituuletinta käytetään yhdessä muiden kuin sahkolaitteiden kanssa, huoneen negatiivinen paine ei saa ylittäa 0,04 mbar, jotta liesituuletin ei palautahöyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota kaytetaän kaasulla tai muilla poltoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sensaa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien märäysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien tek-nisten ja turvallisuuteen liittyvi-en toimenpiteiden suhteen on noudatettava tarkkaan paikal

listen viranomaisten antamia maarayksia.

VAROITUS: Poista suojakalvotennen liesituulettimen asentamista.

Käytä vain liesituulettimellesopivia ruuveja ja kiinnitsosia.

VAROITUS: Jos ruuveja ja kiinnitsosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.

• Alä katso suoraan optisilla valineillä (kiikari, suurrennuslasi....).
• Alä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
  Yli 8-vuotiaat lapset ja psyykisesti, fyysisesti tai sensorisesti rajoitteiset henkilottai kokemattomat ja taitamattomat henkilott saavat kaytttaa tata laitetta vain, jos heita valvo-taan ja heille on annettu tiedot laitteen turvallisesta kaytostaa ja siihen liittyvistaaaroroista. Varmista, etteivat lapset paase leikkimaaan laitteella. Lapset eivat saa tehdä kayttajän puh-distus- ja huoltotoimenpiteita ilman valvontaa.
• Valvo lapsia ja varmista, et teivät he paase leikkimään laitteella.
  Tata laitetta eivat saa kayttaa henkilot (lapset mukaan luckien), joden mielen, ruumiint tai aistien terveys on heikentynyt tai joilla ei ole riittavaa kokemusta ja tietoa, elleiheit

valvota tai ole valmennetu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden kayton aikana.

• Puhdista ja/tai vaihda suodattimet märätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa tāytyy olla asianmukainen tuuletus kun liesituuletinta käytetaän samanaikaisesti kaasulla tai muilla polittoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä tavillisen kotitalousjätteen mukana. Tuote tayty toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukkeen. Varmistamalla, etta tuote havitetaan oikealla tavalla, on mahdolista auttaa valttamaan ympäristöä ja henkilöden terveytta uhkaavia haittavaikutuksia, joita voi syntyä vaäränlaisesta havittämisetä. Lisatietoja tuotteen kierrattämisetäaat paikallsilta viranomaisilta, paikallsestajatehuollosta tai liikkeestä, josta tuote on ostetu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskayttoön, keittion hajuien poistamiseen.
• Alä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Alä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
  Säadä liekkien koko sillä tavoin, etta ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunoien alta.
  Rasvakeittimä on valvottava jatkuvasti kayton aikana: ylikuumentunut öljy voi sytty palamaan.

3. PUHDISTUS JA HUOLTO

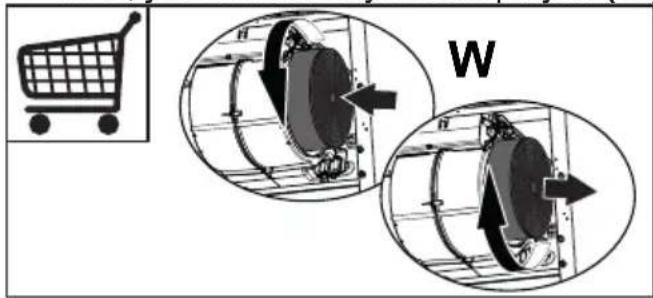

-Aktiivihilisuodattimia ei voi pesta eikaregeneroida,ne taytyy vaihtaa noin 4 kuukauden kayton jalkeen tai useammin,Jos laitetta kaytetaan paljon (W).

-Rasvasuodattimet taytyy puhdistaa aina 2 kuukauden kayton jalkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pesta astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

4. OHJAIMET

	①						F/C
A	B	C	D	E	F	G	H

Painike	Toiminto Merkkivalo
A Muttaa valaistuksen tehoa jokaisella painalluksel-la jaksoittain myös Off-tilan kautta.		-
B Moottori Off. Moottorin nopeudesta ilmoittavat merkkivalot sommuvat.
			Kun painiketta painetaan 5 sekunnin ajan, painikkeiden luktustoino aktivoituu / poistuu käytöstä.	Kaikki merkkivalot syttyvät yksi kerrallaan suorittaen käynnistysjakson.
C Aktvoi ensimmäisen nopeuden. Ensimmäisen nopeudenoja Moottori Off -merkkivalot sytyvät.
D	Aktivi toisen nopeuden.	Toisen nopeuden ja Moottori Off -merkkivalot sytyvät.
E Aktvoi tehonopeuden 1. Nopeus on ajastettu10 minuutiki. Tämän ajan kuluttua järjestelmäpalaa aiemmin asetettiun nopeuteen. Toimintopoistetaan käytöstä painamalla samaa painiketta tait sammuttamalla moottori.		Merkkivalo vikkuu.
F Aktvoi tehonopeuden 2. Nopeus on ajastettu6 minuutiki. Tämän ajan kuluttua järjestelmäpalaa aiemmin asetettiun nopeuteen. Toimintopoistetaan käytöstä painamalla samaa painiketta tait sammuttamalla moottori.		Merkkivalo vikkuu.
G Aktvoi/poistaa käytöstä ajastustoiminnon, mootorin ja valon kytkemisen pois toiminnasta auto-maattisesti 15 minuutin viiveen jälkeen. Toimintopoistetaan käytöstä painamalla samaa painiketta tait sammuttamalla moottori.		Merkkivalo palaa.
		Jos painiketta pidetään painettuna 5 sekunninajan, kaukosäädin ja toiminto H2H kytkeytvät käytöön.Jos painiketta pidetään painettuna 5 sekunninajan, kaukosäädin ja toiminto H2H kytkeytvätpois käytöstä.	2 merkkivalon vikkutista painikkeet B+C.1 merkkivalon vikkutus painikkeet B+C.
H Jos	suodattimien hälytys on toiminnassa,hälytysken voi kuitata painamalla painiketta.Ilmoitukset ovat näkyvissä vain moottorin ollessa sammutetu.	Toimenpiteen päätytä näytöön tullut ilmoitus sammu
		Merkkivalo H palaa = Osoittaa, etta metalliset rasvasuo-dattimet tätyy pestä. Hälytys käynnistyy liesituulettimen100 käytöttunnin jälkeen.Merkkivalo H vikkuu = Osoittaa, etta aktivihiilisuodatti-met tätyy vaihtaa ja metalliset rasvasuodattimet tätyppestä. Hälytys käynistyy liesituulettimen 200 käytöttun-nin jälkeen.
	Jos pidät painiketta painettuna noin 5 sekuntia kun kaikki toiminnot (moottori ja valot) on sammu-tetu, aktivoit tai poistat käytöstä aktivihiilisuodatti-men hälytysken.	2 merkkivalon vikkutista painikkeet B+H = Aktivihiilisu-dattimen hälytys aktivoitu.1 merkkivalon vikkutus painikkeet B+H = Aktivihiilisuodat-timen hälytys poisis käytöstä.

5. VALAISTUS

Vaihtoa varten ota yhteys huoltopalveluun ("Hankin-taa varten ota yhteys huoltopalveluun").
