JDWK907S9 - Exaustor JUNO - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	JUNO
Modelo	JDWK907S9
Categoria	Coifa
Alimentação elétrica	220-240 V, 50 Hz
Tipo de comando	Comando tátil
Número de velocidades	2 velocidades normais + 2 velocidades intensivas temporizadas
Iluminação	LED com intensidade variável, com possibilidade de desligamento
Função Delay	Desligamento automático retardado do motor e da iluminação (15 min)
Alarme filtros metálicos	Após 100 horas de funcionamento efetivo (led acesa)
Alarme filtro de carvão	Após 200 horas de funcionamento efetivo (led piscando)
Manutenção dos filtros metálicos	Laváveis na máquina de lavar louça, a cada 2 meses
Manutenção do filtro de carvão	Não lavável, substituir a cada 4 meses aproximadamente
Distância de segurança mínima	650 mm entre o plano de cozimento e a coifa
Necessidade de aterramento	Sim (aparelho classe I)
Diâmetro do duto de exaustão	Mínimo 120 mm
Função bloqueio do teclado	Sim, ativação por pressão prolongada (5 s) na tecla B
Controle remoto e função H2H	Ativável/desativável por pressão prolongada (5 s) na tecla G
Tipo de instalação	De parede ou ilha (conforme possibilidade)

Perguntas frequentes - JDWK907S9 JUNO

Qual é a distância de segurança mínima entre a coifa e o fogão?

A distância mínima é de 650 mm entre o plano de cozimento e a coifa. Se o fabricante do fogão a gás indicar uma distância maior, esta deve ser respeitada.

Como conectar eletricamente a coifa?

Certifique-se de que a tensão da rede corresponde à indicada na placa de características (220-240 V, 50 Hz). Para aparelhos de classe I, a instalação elétrica deve incluir um aterramento. A conexão deve ser feita por um técnico competente.

Qual diâmetro do duto de exaustão usar?

Use um tubo de diâmetro mínimo 120 mm para conectar a coifa ao duto de exaustão. O percurso deve ser o mais curto possível.

Com que frequência limpar os filtros metálicos?

Os filtros de gordura metálicos devem ser limpos a cada 2 meses (ou mais frequentemente em caso de uso intensivo). Eles podem ser lavados na máquina de lavar louça.

Quando substituir o filtro de carvão?

O filtro de carvão ativo não é lavável nem regenerável. Deve ser substituído aproximadamente a cada 4 meses de funcionamento, ou mais frequentemente se o uso for intenso.

Como redefinir o alarme dos filtros?

Quando o alarme estiver ativo (led H acesa ou piscando), pressione a tecla H (motor desligado) para fazer o reset. O led apaga. Para ativar/desativar o alarme do filtro de carvão, mantenha a tecla H pressionada por 5 segundos (todas as cargas desligadas).

Como usar a função Delay (desligamento automático)?

Pressione a tecla G para ativar o delay. A coifa e a iluminação desligarão automaticamente após 15 minutos. Para desativar, pressione G novamente ou desligue o motor.

A coifa pode ser usada com aparelhos a gás?

Sim, mas garanta uma ventilação adequada do ambiente para evitar o retorno dos gases de combustão. A pressão negativa não deve exceder 0,04 mbar.

Como travar as teclas para evitar uso involuntário?

Mantenha a tecla B pressionada por 5 segundos para ativar/desativar o bloqueio do teclado. Todos os leds piscam em ciclo durante a ativação.

O que fazer se o cabo de alimentação estiver danificado?

Não use o aparelho. Mande substituir o cabo pelo fabricante ou por um técnico de serviço pós-venda autorizado para evitar risco de choque elétrico.

MANUAL DE UTILIZADOR JDWK907S9 JUNO

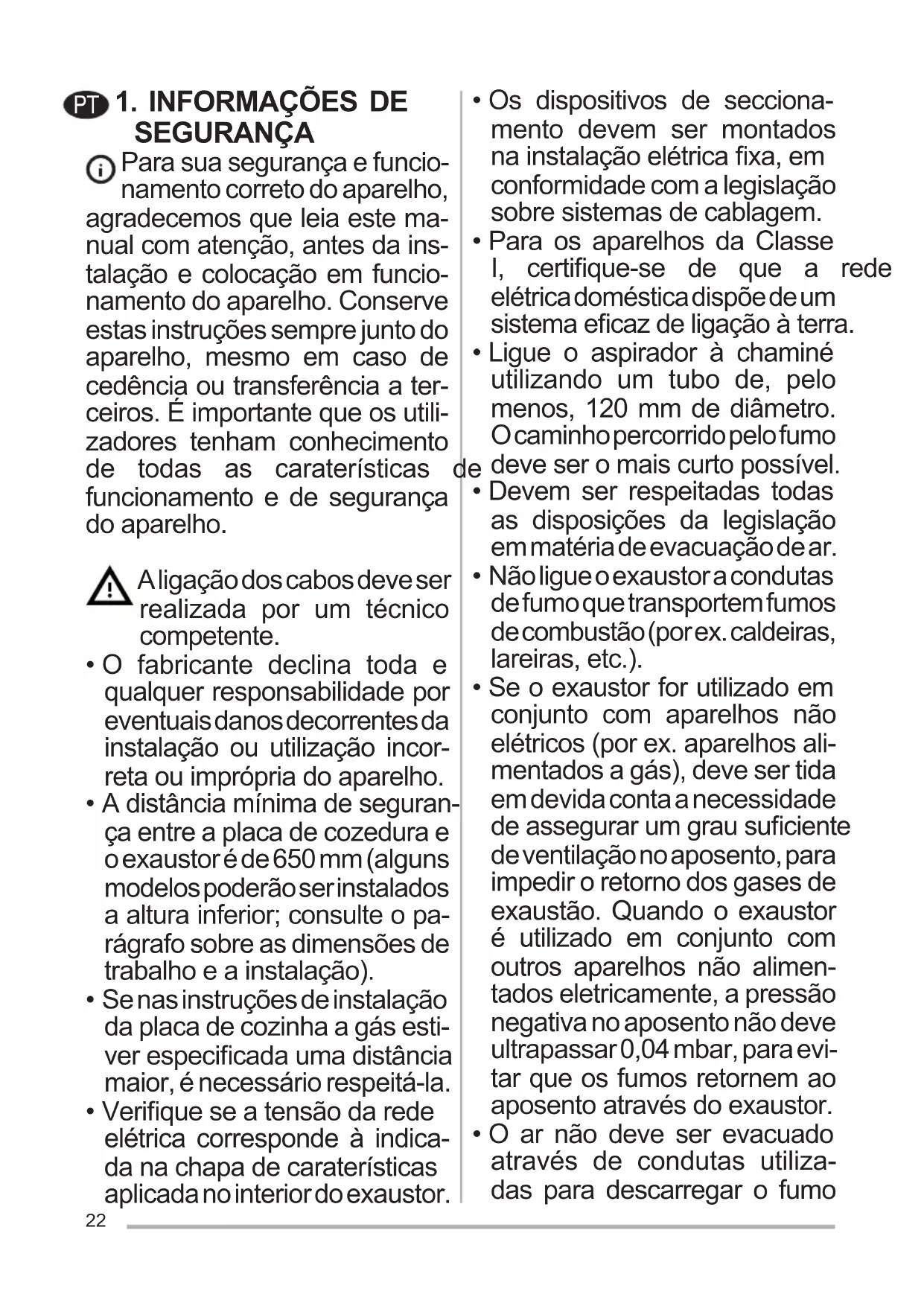

1. INFORMAÇões DE SEGURANÇA

Para sua segurar e funcao namento correto do aparelho, agradecemos que leia este manual com atencao, antes da instalação e colocacao em funcao namento do aparelho. Conserve estas instruções sempre+junto do aparelho, mesmo em caso decedência ou transferência a terreiros. é importante que os Utilizadores tenham conheicao de todas as carateristicas funcionalmente e de segurardo aparelho.

Aligação dos cabos deveser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilitadepor eventuais danos decorrentes da instalacao ou utilização incorreta ou impropria do aparelho.
• A distência minima de segurarça entre a placá de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a alta inferior; consulte o parragrafo sobre as dimensoes de trabalho e a instalação).
• Senas instruções de instalação da placá de cozinha a gás estiver especificada uma distência maior, é necessário respeita-la.

• Verifique se a tensão da rede eletrica corresponde à指示a na chapa de carateristicas aplicada no interior do exaustor.

• Os dispositivos de seconção.

• Os dispositivos de seconção.
• Os dispositivos de seconção.
• Os dispositivos de seconção.
• Os dispositivos de seconção.
• Os dispositivos de seconção.
• Os dispositivos de seconção.
• Os dispositivos de seconção.
• Os dispositivos de seconção.
• Os dispositivos de seconção.
• Para os apareiros da Classe I, certifique-se de que a rede eletrica domestica dispoede umsystema eficaz de ligaçao à terra.
  Ligue o aspirador a chamine utilizing um tubo de,elo menos, 120 mm de diametro. Ocaminho percorrido nelofumo deve ser o mais curto possivel.
• Devem ser respeitadas todas as disponções da legisção em materia de evacuação de ar.
• Não ligue o exhaustora conduitas de fumo que transporte furos de combustão (porex. caldeiras, hareiras, etc.).
• Se o exaustor for utilizes em Conjunto com apareiros não eletricos (por ex. apareiros alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau sufficiente de ventilação no aposento, para impeder o returno dos gases de exaustão. quando o exaustor é realizado em conjunto com outros apareiros não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos returnem ao aposento atraves do exaustor.
• O ar não deve ser evacuado através de conduitas realizadas para descarregar o fumo

de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do service de assistência.
  Ligue a ficha a uma tomada em conformidade com os regula-mentos em vigor, numa posicao acessivel.
• Emleiço as medidasistécnicas e de segurar que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as pelçulas de proteção.

• Utilize apenas parafudos e quinquilharia apropriadava para o exaustor.
  ADVERTÊNCIA: a não'utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos electricos.
• Não olhe diretamente para a luz com instrumentos tícos (binóculo, lupa....).
• Não cozinho flamejados debai-xo do exaustor, porque há risco que incência.
• Este aparecido pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas

com capacidades físicas, sensórais ou mentalais diminuções ou com experiência e conheçimento insufficientes, desde que sejam vigiadas e tenham receu bido instrução sobre autilização do aparelho de forma segura e comprehendamos perigos que o seu uso compora. As crianças não devem brincar com o aparelho. A limpeza e manutençao do aparelho não devem ser realizadas por crianças, a não ser sob vigilência.

Vigie as criancies, certificando-se de que não brinquem como aparecido.
- O aparecido não deve ser realizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuidas ou com experiencialescimentos insufficientes, salvo se vigiadas atentamente e instruías.

As partes acesseis podem aquecer muito durante a Utilização dos aparhos de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especializados pelo fabricante (perigo de incério). Consulte o parágrafo Manutençao e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizes simultaneamente com apare

lhos queutilizemgásououtros combustíveis (não aplicavel apareiros que apenas descarregam ar no aposento).

• Osimbolo é colocado no produits ou na sua embalagem indica que o produit não pode ser eliminado como lixo dométrico. Deverá ser entrega num centro de recolha seleitivaproprio para reciclagem de resíduo de equipamentos electrolyticos e eletrónicos. A eliminação correta deste produits contribui para fazer os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação impropria dos seuresistuidos. Para mais informações sobre o local ond entregar o produits para reciclagem,contacte a delegação local, os serviços Municipais ou a loja ond comprou o produits.

2. UTILIZAZão

• O exaustor foi concebido exclusivamente para uso domestico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senao para o fim para que FOI concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver emfunacionto.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diametro do fundo da panela realizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantly durante o funciona, porque as gorduras e oleos excessively aquecidos são fácilmente inflamáveis.

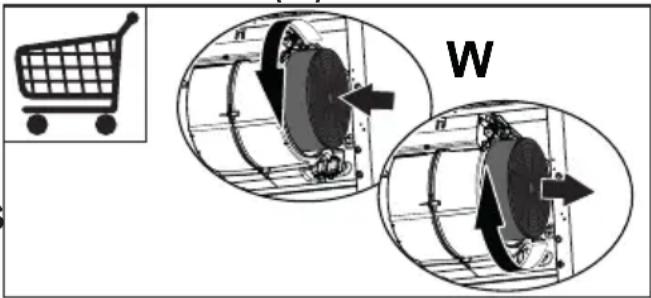

• O FILTER de carvão"Ativado não é lavavel e não pode ser regenerado. Deve ser substituído cada 4 vezes de��amento, ou com maior frequência no caso de uso muito intenso (W).

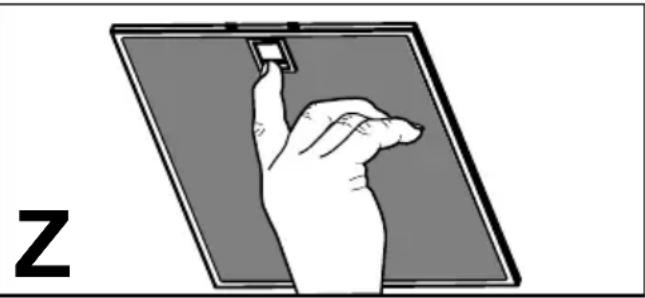

• Os filtros antigordura devem ser limpos cada 2 mezes de funciona, ou com maior frequência no caso de uso muito intenso, pode ser lavados na区内 de lavar louça (Z).

• Limpe o exaustor com um pano humido e detergente liquido neutro.

4.COMANDOS

	①						F/C
A	B	C	D	E	F	G	H

Tecla Função Led
A Muda, ciclicamente, a intensidade de illuminação por cada pressão da tecla, passando por Off.		-
B Off	Motor. Os leds de indicação de velocidade do motor	apagam-se.
	Pressionada durante 5 segculos, ativa / desativo o bloqueio do teclado.	Todos os leds se acendem ciclicamente e efetuem umacessação de acendimento.
C Ativa a velocidade I. Os leds da velocidade I e Off do		motor acendem-se.
D Ativa a velocidade II. Os leds da velocidade II e Off do motor acendem-se.
E Ativa a velocidade Intensiva 1.Esta velocidade é temporizada e dura 10 minutos. Decorrdo este periodo de tempo, o Sistema regressá à veloc­dade definida anterioresmente. Desativa-se, pressionando o mesmo botão ou desligando o motor.		O Led pisca.
F Ativa a velocidade Intensiva 2.Esta velocidade é temporizada e dura 6 minutos. Decorrdo este perfeito de tempo, o Sistema regressá à veloc­dade definida anterioresmente. Desativa-se, pressionando o mesmo botão ou desligando o motor.		O Led pisca.
G Ativa / Desativa a função Delay que deslga, auto-maticamente, o motor e o Sistema de illuminação 15 minutos antes ativação da função em questioning. Desativa-se, pressionando o mesmo botão ou desligando o motor.		O Led está acesso.
		Ao manter esta tecla pressionada durante 5 segculos, o telecomando e a Funcão H2H ativar-se-ão. Ao manter esta tecla pressionada durante 5 segculos, o telecomando e a Funcão H2H desativar-se-ão.	2 piscadelas Leds Teclas B+C.1 piscadela Leds Teclas B+C.
H Com o alarme dos filtros disparado, se outili­zador premir está tecla oSYSTEMA cancelar o alarme. Estas indicações são visíveis se o motor estiver desligado.		Concluído o processo, a indicação visualizada anterior-mente apaga-se:Led H acesso = Indica a necessidade de lavar os filtros metalicos antigordura.. O alarme dispara ao fim de 10 horas deestrutura efetivo do exaustor.Led H intermitente = Indica a necessidade de substitu-os filtros de carvão ativado. Nesta alta não deveser lavados os filtros metalicos antigordura. O alarme dispara antes 200 horas deestrutura efetivo doexaustor.
		Mantendo esta tecla pressionada durante circa de 5 segculos, quando todas as cargas estao deslagadas (Motor+Luz), o alarme dos filtros de carvão ativo ativa-se / desativa-se.	2 piscadelas Leds Teclas B+H = Alarme filtrro C.A.ativado.1 piscadela Leds Teclas B+H = Alarme filtrro C.A.desativado.

5. ILUMINAÇÃO

• Para substituição, contacte a assistência Tecnica ("Para compra, dirija-se à assistência Tecnica").
