MANUAL DE USUARIO Athlet BCH51841 BOSCH

es Instrucciones de uso

Conservar las instrucciones de uso.

Deberán entregarse, en su caso, al siguiente propietario del aspirador.

Uso previsto

Este aspirador está indicado para el uso doméstico y no para uso industrial. Usar el aspirador exclusivamente de acuerdo con las indicaciones descritas en estas instrucciones de uso. El fabricante no se hace responsable de los posibles daños causados por un uso indebido o inapropiado del aparato.

Por consiguiente, es imprescindible observar los siguientes consejos y advertencias.

El aspirador deberá usarse solo con:

■ Elementos filtrantes originales

■ Piezas de repuesto, accesorios o accesorios especiales originales

Para evitar daños y lesiones, no usar el aspirador en los siguientes casos:

■ la aspiración de personas o animales;
■ la aspiración de:

• insectos (p. ej., moscas, arañas...);
• sustancias tóxicas, objetos afilados, calientes o incandescentes;
• sustancias húmedas o líquidas;
• materiales o gases inflamables o explosivos;
• ceniza, hollín de estufas cerámicas e instalaciones de calefacción central;
• polvo de tóner de impresoras y fotocopiadoras.

Consejos y advertencias de seguridad

Este aspirador cumple las normas técnicas convencionales y las correspondientes disposiciones de seguridad.

Este aparato puede ser utilizado por niños a partir de 8 años y por personas que presenten limitaciones de las facultades físicas, sensoriales o psíquicas o que carezcan de la experiencia y el conocimiento necesarios, siempre que sean supervisados por otra persona o que se les haya enseñado a utilizar la herramienta de forma segura y hayan comprendido los peligros que supone.

■ Impida que los niños jueguen con el aparato.

■ La limpieza y el mantenimiento del aparato no podrán ser efectuados por niños si no cuentan con la supervisión de una persona adulta.

■ Las bolsas y láminas de plástico deberán guardarse o desecharse en lugares que estén fuera del alcance de los niños.

= Existe peligro de asfixia.

Uso apropiado

■ La conexión y puesta en funcionamiento de los cables de carga debe efectuarse de acuerdo con las indicaciones de la placa de características.
■ Almacene y cargue el aparato solamente en espacios cerrados.
■ No exponer el aparato a temperaturas por debajo de 0 °C o por encima de 40 °C.

■ No aspirar nunca sin bolsa filtrante, depósito de polvo, filtro protector del motor ni filtro de salida.

= El aparato puede sufrir daños.

■ No acercar las boquillas y los tubos a la cabeza cuando se esté aspirando. => Existe peligro de lesiones.
■ Dejar de usar el cable de carga si está dañado y sustituirlo por un cable de carga original.

Para desenchufar el cable de carga, no tirar del cable de conexión, sino del enchufe.

■ No colocar el cable de carga encima de bordes afilados ni aplastarlo.
■ Antes de realizar cualquier trabajo en el aspirador, deberá desconectarse el aparato desenchufándolo de la red y del cable de carga.

■ No poner en marcha el aspirador si presenta algún desperfecto.
■ Si se produce una avería, deberá desconectarse el aparato desenchufándolo de la red y del cable de carga.
Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador solo deben ser llevados a cabo por el servicio de atención al cliente autorizado.

■ Desconectar inmediatamente el aparato y contactar con el servicio de asistencia técnica en los siguientes casos:

• Si se ha aspirado algún líquido por descuido o si ha entrado líquido en el aparato.
• Si el aparato se ha caído y está dañado.

■ Proteger el aspirador de las inclemencias del tiempo, la humedad y las fuentes de calor.

■ No utilizar productos inflamables o que contengan alcohol en los filtros (bolsas filtrantes, filtro protector del motor, filtro de salida, etc.).

■ El aspirador no ha sido diseñado para su empleo en obras. => La aspiración de escombros puede provocar daños en el aparato.
■ Desconectar el aparato cuando no se use.

Pilas

El aparato va equipado con baterías de iones de litio que, por motivos de seguridad, son accesibles únicamente para los técnicos de reparación profesionales. Por tanto, para cambiar las baterías, diríjase a su centro de atención al cliente o a un distribuidor autorizado.

Consejos para la eliminación de emba- lajes y el desguace de aparatos usados

■ Embalaje

El embalaje protege el aspirador frente a daños durante el transporte. Está compuesto por materiales no contaminantes y, por tanto, se puede reciclar. El material de embalaje que ya no se necesite deberá desecharse en los puntos de recogida del sistema de reciclaje "punto verde".

■ Aparatos usados

Este aparato contiene baterías de iones de litio recargables. Por este motivo, el aparato deberá ser desechado únicamente a través del servicio de atención al cliente autorizado y el comercio especializado.

el

■ insertii de filtre originale
■ piese de schimb originale, -accesorii sau -accesorii speciale

Limpeza do bocal para pisos

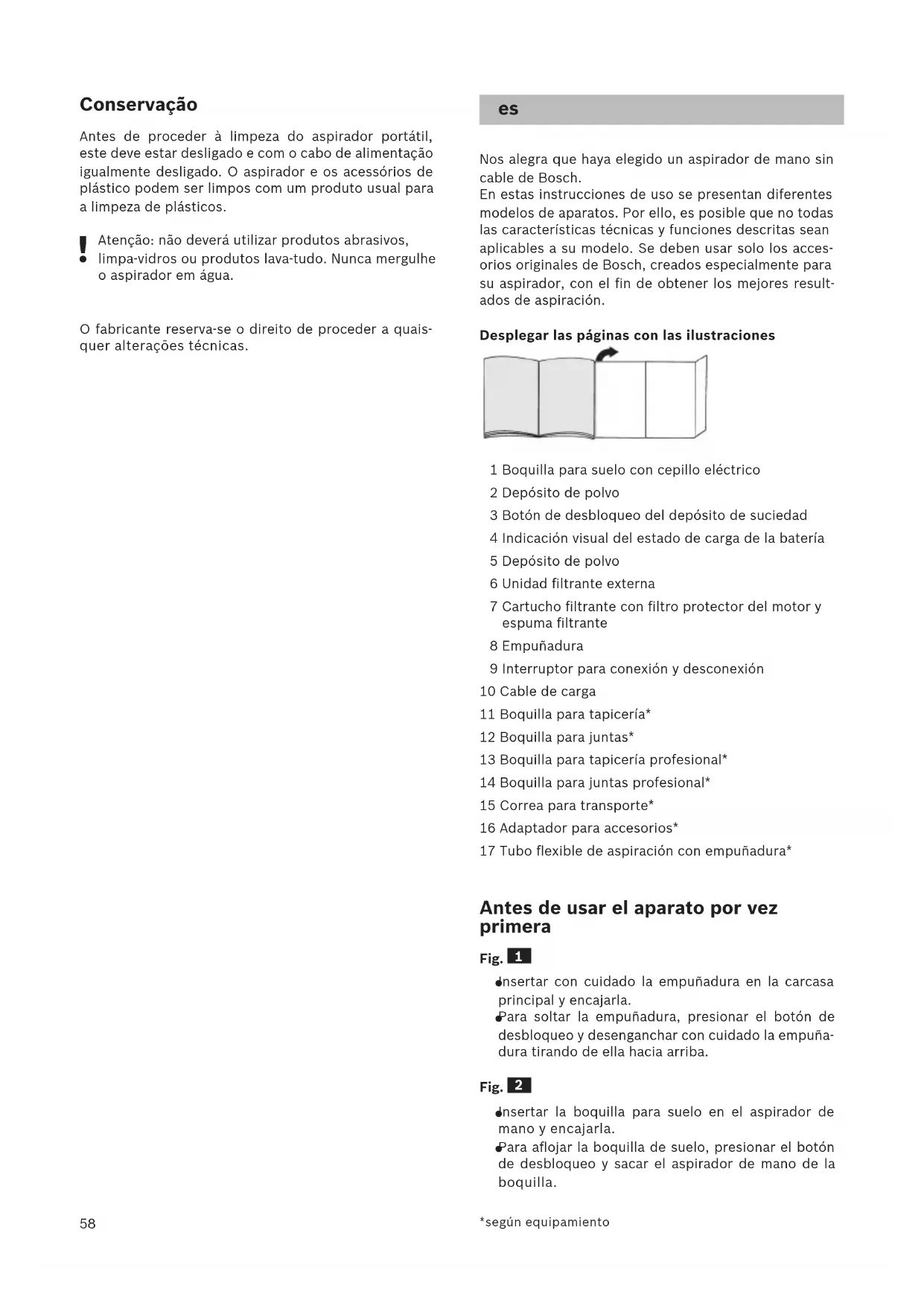

Nos alegra que haya elegido un aspirador de mano sin cable de Bosch.

En estas instrucciones de uso se presentan diferentes modelos de aparatos. Por ello, es posible que no todas las características técnicas y funciones descritas sean aplicables a su modelo. Se deben usar solo los accesorios originales de Bosch, creados especialmente para su aspirador, con el fin de obtener los mejores resultados de aspiración.

Desplegar las páginas con las ilustraciones

1 Boquilla para suelo con cepillo eléctrico
2 Depósito de polvo
3 Botón de desbloqueo del depósito de suciedad
4 Indicación visual del estado de carga de la batería
5 Depósito de polvo
6 Unidad filtrante externa
7 Cartucho filtrante con filtro protector del motor y espuma filtrante
8 Empuñadura
9 Interruptor para conexión y desconexión
10 Cable de carga
11 Boquilla para tapicería*
12 Boquilla para juntas*
13 Boquilla para tapicería profesional*
14 Boquilla para juntas profesional*
15 Correa para transporte*
16 Adaptador para accesorios*
17 Tubo flexible de aspiración con empuñadura*

Antes de usar el aparato por vez primera

Fig. 1

• insertar con cuidado la empuñadura en la carcasa principal y encajarla.
  Para soltar la empuñadura, presionar el botón de desbloqueo y desenganchar con cuidado la empuñadura tirando de ella hacia arriba.

Fig. 2

Insertar la boquilla para suelo en el aspirador de mano y encajarla.
Para aflojar la boquilla de suelo, presionar el botón de desbloqueo y sacar el aspirador de mano de la boquilla.

Carga

! Atención: antes del primer uso, las baterías del aspirador deberán haberse cargado como mínimo durante 6 horas.

Fig. 3

Para cargar el aspirador, colocarlo cerca de una toma de corriente. El aparato se puede dejar de pie en cualquier sitio de la habitación. Filg. 7
Enchufar el cable de carga por detrás, en la conexión del aparato.
- Conectar el enchufe del cable de carga en la toma de corriente.
La indicación visual de carga parpadeará mientras se esté cargando.
Una vez que la batería se haya cargado por completo, en la indicación visual de carga se enciende una luz azul y deja de parpadear.
Es normal que el cable de carga y el aspirador de mano se calienten, y no supone ningún peligro.

Indicación visual del estado de carga de la batería

Fig. 4\*

La indicación visual del estado de carga de la batería del aparato puede presentar una de estas dos formas:

a) La indicación visual muestra el estado de carga de la batería.
■ Si la batería está cargada completamente, la indicación se iluminará de color azul.
Si la indicación visual parpadea, es necesario volver a cargar la batería.
b) Los LED de la indicación visual muestran el estado de carga de la batería.

■ Batería cargada completamente

■ Carga a la mitad

Carga baja

Si el último LED parpadea, es necesario volver a cargar la batería.

Aspiración

Fig. 5

- Accionar el interruptor de conexión/desconexión en el sentido de la flecha.

Regular la potencia de aspiración

Fig. 6

Desplazar el interruptor de conexión/desconexión a la posición deseada para ajustar la potencia de aspiración:

Nivel de potencia 1 1

Aspiración sin el cepillo eléctrico conectado.
Para tareas de limpieza sencillas sobre suelos lisos y nivel de ruido muy bajo.
El aparato consigue con este modo su máxima vida útil.

●Nivel de potencia 2 2

Aspiración a potencia normal con el cepillo eléctrico conectado.

Para tareas de limpieza normales sobre todo tipo de suelos, vida útil media.

Nivel turbo Turbo

Aspiración a máxima potencia con el cepillo eléctrico conectado.

Para tareas de limpieza especialmente complicadas sobre todo tipo de superficies, en particular moqueta, y empleando también accesorios opcionales. Aquí el aparato tendrá una vida útil más corta.

Fig. 7

Para realizar pausas de aspiración breves, el aparato se puede dejar de pie en cualquier sitio de la habitación. Para ello, volcar un poco el aspirador hacia delante en dirección a la boquilla.

Atención: Antes de poner de pie el aparato deberá
- desconectarse, ya que si el cepillo continúa girando con el aspirador parado, se podría estropear el revestimiento del suelo.

Aspiración con accesorios adicionales

Fig. 8\*

a) Insertar el adaptador para accesorios en el aspirador de mano y encajarlo.
Para soltar el adaptador para accesorios, presionar el botón de desbloqueo y extraer el adaptador.
b) Fijar la correa de transporte a la empuñadura. Para ello deberá tumbarse el aparato y no colocarlo de pie sobre el adaptador o el tubo flexible.

Fig. 9\*

Insertar la boquilla apropiada en el tubo flexible de aspiración con la empuñadura del adaptador para accesorios:

• Boquilla para tapicería para aspirar muebles tapizados, cortinas, etc.
• Boquilla para juntas para aspirar en juntas, esquinas, etc.

Tras concluir el trabajo

Fig. 10

- Una vez terminada la aspiración, desconectar el aparato.

Vaciado del depósito de polvo

Fig. 11

Para conseguir un buen resultado de aspiración, el depósito de polvo deberá vaciarse después de cada proceso de aspiración, o bien a más tardar cuando el polvo contenido en el depósito alcance la marca de nivel máximo.

Recomendamos no llenar el depósito de polvo por encima de la marca, ya que ello provocaría que el filtro se ensuciara en exceso.

*según equipamiento

Al vaciar el depósito de polvo se deberá comprobar también el grado de suciedad de la unidad filtrante externa y, en caso necesario, limpiarla como se indica en la guía "Limpieza de la unidad filtrante externa". Fig. 16

Atención: El filtro solo puede limpiarse con el aparato desconectado.

No aspirar nunca sin la unidad filtrante externa con el cartucho filtrante insertado.

Fig. 12

- Desbloquear el depósito de polvo mediante los botones de desbloqueo y sacarlo del aparato.

Fig. 13

Retirar la unidad filtrante del depósito de polvo

Vaciar el depósito de polvo.

Fig. 14

- Eliminar los posibles restos de suciedad que haya debajo del orificio de evacuación.

Introducir la unidad filtrante en el depósito de polvo observando que encaje correctamente.

Colocar el depósito de polvo dentro del aparato y encajarlo (se debe oír un clic).

Atención: Si al colocar el depósito de polvo se nota cierta resistencia, comprobar que el filtro está íntegro y que tanto la unidad filtrante como el depósito de polvo están bien encajados.

Cuidados y limpieza del filtro

Atención: El filtro solo puede limpiarse con el aparato desconectado.

Fig. 15 Limpieza de la unidad filtrante externa

La unidad filtrante externa deberá limpiarse de forma periódica para garantizar el funcionamiento óptimo del aspirador.

- Desconectar el aparato para limpiar la unidad filtrante externa.

Retirar el depósito de polvo del aparato. Fig. 12

Retirar la unidad filtrante del depósito de polvo. Fig. 13

- Limpiar la unidad filtrante externa.

a) Por regla general, es suficiente con agitar o dar unos pequeños golpes en la unidad filtrante completa al vaciar el depósito de polvo para que se desprendan las posibles partículas de suciedad.

b) Si esto no basta, se puede emplear un paño seco para retirar las partículas de suciedad de la superficie.

Para lavar la unidad filtrante externa, retirar primero el cartucho filtrante de la unidad filtrante. El cartucho filtrante podrá volverse a introducir una vez que la unidad filtrante externa se haya secado completamente.

Fig. 16 Limpieza del cartucho filtrante

- Desconectar el aparato.

Retirar el depósito de polvo del aparato. Fig. 12

- Retirar la unidad filtrante del depósito de polvo. Fig. 13

a) Girar la tapa del cartucho filtrante en sentido contrario a las agujas del reloj y extraer el cartucho de la unidad filtrante.

b) A continuación, limpiar el cartucho filtrante sacudiéndolo.

c) Posteriormente, lavar con agua corriente el cartucho filtrante, la espuma filtrante y el filtro protector del motor juntos o por separado. Si la espuma filtrante está muy sucia, también puede lavarse el cartucho filtrante en la lavadora a una temperatura máxima de 30 °C con un nivel mínimo de revoluciones de centrifugado.

Dejar secar completamente la espuma filtrante y el filtro protector del motor (aprox. 24 h).

d) Una vez colocada la espuma filtrante, introducir el cartucho filtrante en el depósito de polvo.

e) Introducir el cartucho filtrante en la unidad filtrante y encajarlo girando la tapa en el sentido de las agujas del reloj.

En caso necesario se podrán adquirir filtros nuevos a través del Servicio de Atención al Cliente.

Limpieza de la boquilla para suelo

Antes de realizar cualquier tarea de mantenimiento, desconectar el aspirador o retirar el cable de carga.

Fig. 17

a) Desbloquear el rodillo del cepillo mediante el botón de desbloqueo y sacarlo por el lateral de la boquilla para suelo.

b) Con unas tijeras, cortar por la ranura prevista a tal fin los hilos y pelos enredados y retirarlos.

c) Insertar el rodillo del cepillo por el lateral de la boquilla para suelo a lo largo de la varilla de guía y encajarlo mediante el botón de desbloqueo.

Atención: La boquilla para suelo solo podrá ponerse en funcionamiento si lleva montado el rodillo del cepillo.

Cuidado del aparato

Antes de cada limpieza del aspirador de mano, deberá desconectarse y desenchufarse del cable de carga. El aspirador y las piezas de plástico de los accesorios pueden limpiarse con cualquier producto de limpieza para plásticos convencional.

Atención: No utilizar productos abrasivos, limpiacris-
- tales o productos de limpieza de uso general. No introducir nunca el aspirador dentro del agua.

Reservado el derecho a introducir modificaciones técnicas.
