INSTRUKCJA OBSŁUGI Athlet BCH51841 BOSCH

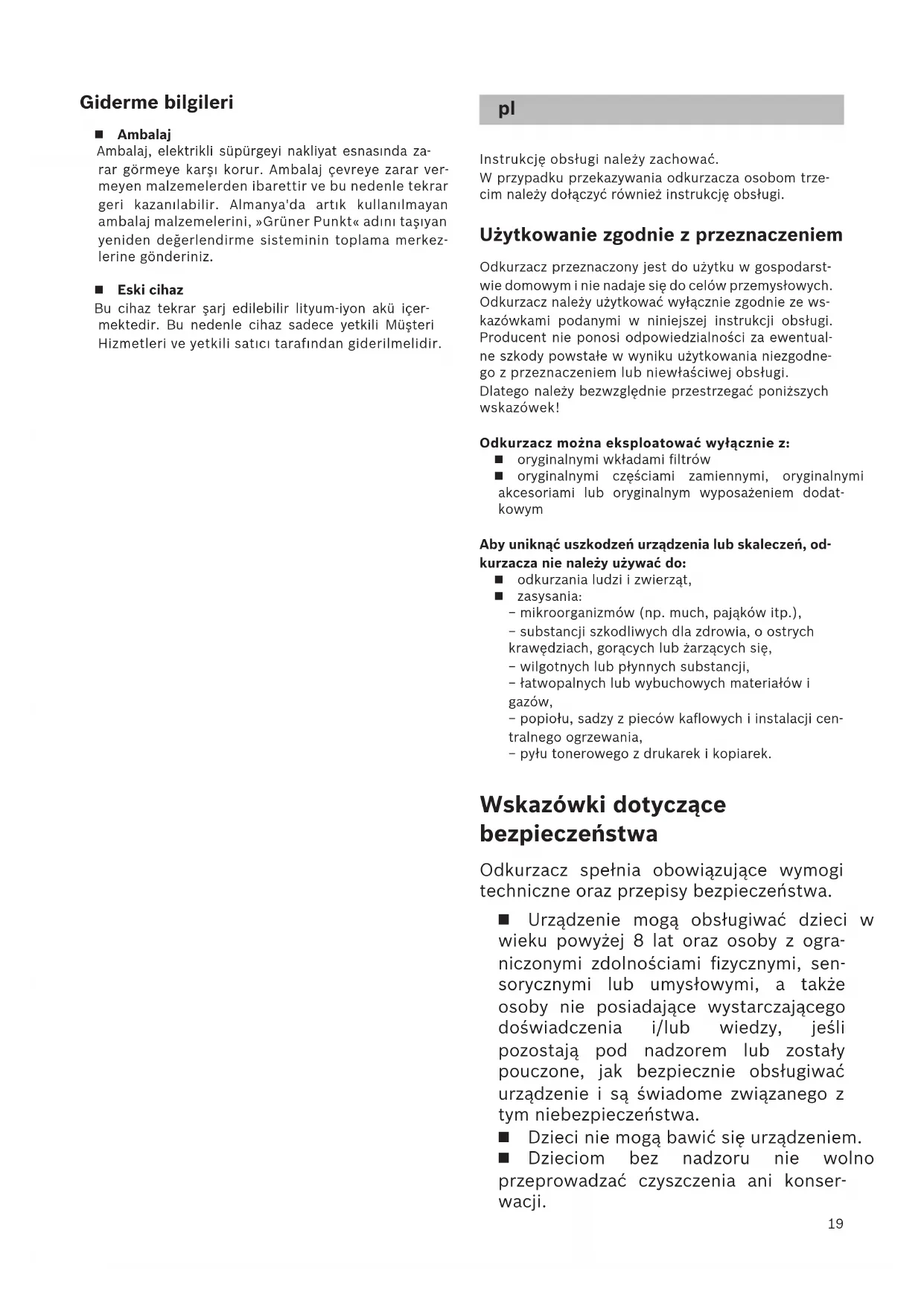

pl Instrukcja obsługi

Instrukcję obsługi należy zachować.

W przypadku przekazywania odkurzacza osobom trzecim należy dołączyć również instrukcję obsługi.

Użytkowanie zgodnie z przeznaczeniem

Odkurzacz przeznaczony jest do użytku w gospodarstwie domowym i nie nadaje się do celów przemysłowych. Odkurzacz należy użytkować wyłącznie zgodnie ze wskazówkami podanymi w niniejszej instrukcji obsługi. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

Dlatego należy bezwzględnie przestrzegać poniższych wskazówek!

Odkurzacz można eksploatować wyłącznie z:

■ oryginalnymi wkładami filtrów
■ oryginalnymi częściami zamiennymi, oryginalnymi akcesoriami lub oryginalnym wyposażeniem dodatkowym

Aby uniknąć uszkodzeń urządzenia lub skaleczeń, odkurzacza nie należy używać do:

■ odkurzania ludzi i zwierząt,
■ zasysania:

• mikroorganizmów (np. much, pajaków itp.),
• substancji szkodliwych dla zdrowia, o ostrych krawędziach, gorących lub żarzących się,
• wilgotnych lub płynnych substancji,
  – łatwopalnych lub wybuchowych materiałów i gazów,
• popiołu, sadzy z pieców kaflowych i instalacji centralnego ogrzewania,
• pyłu tonerowego z drukarek i kopiarek.

Wskazówki dotyczące bezpieczeństwa

Odkurzacz spełnia obowiązujące wymogi techniczne oraz przepisy bezpieczeństwa.

■ Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia i/lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa.

■ Dzieci nie mogą bawić się urządzeniem.
■ Dzieciom bez nadzoru nie wolno przeprowadzać czyszczenia ani konserwacji.

■ Plastikowe torby i folie przechowywać Wskazówki dotyczące utylizacji

poza zasięgiem dzieci i usunąć w bezpieczny sposób.

= Istnieje niebezpieczeństwo uduszenia!

Prawidłowe użytkowanie

■ Przewód ładowarki należy podłącać i uruchamiać wyłącznie zgodnie z informacjami zawartymi na tabliczce znamionowej.
■ Urządzenie należy przechowywać i ładować wyłącznie w pomieszczeniach.
■ Nie narażać urządzenia na działanie temperatur poniżej 0°C oraz powyżej 40°C.

Nigdy nie odkurzać bez worka filtrującego lub pojemnika na pył, filtra zabezpieczającego silnik i filtra wylotu powietrza.

= Urządzenie może ulec uszkodzeniu!

■ Nie odkurzać w okolicach głowy przy użyciu szczotki ani rury. => Istnieje niebezpieczeństwo obrażeń!

■ Nie używać uszkodzonego przewodu ładowarki i wymienić go na nowy, oryginalny przewód.

■ W celu odłączenia przewodu ładowarki od sieci ciągnąć za wtyczkę, a nie za przewód zasilający.

■ Przewodu ładowarki nie wolno prowadzić po ostrych krawędziach ani zaciskać.

■ Przed przystąpieniem do jakichkolwiek prac przy odkurzaczu należy wyłączyć urządzenie lub odłączyć przewód ładowarki od sieci.

■ Nie włącać uszkodzonego odkurzacza.

■ W przypadku stwierdzenia usterki wyłączyć urządzenie lub odłączyć przewód ładowarki od sieci.

■ W celu uniknięcia zagrożeń, naprawy urządzenia oraz wymiana części w odkurzaczu mogą być wykonywane wyłącznie przez autoryzowany serwis.

■ W następujących przypadkach należy natychmiast odłączyć urządzenie od sieci zasilającej i skontaktować się z serwisem:

- jeśli przypadkowo został zassany płyn lub jeśli płyn przedostał się do wnętrza urządzenia.

- jeśli urządzenie spadło i zostało uszkodzone.

■ Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła.

■ Unikać kontaktu filtrów (worek filtrujący, filtr zabezpieczający silnik, filtr wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol.

■ Odkurzacz nie nadaje się do stosowania na placach budowy. =>Odsysanie gruzu budowlanego może prowadzić do uszkodzenia urządzenia.

■ Gdy odkurzacz nie jest używany, należy go wyłączać.

Baterie

Urządzenie jest wyposażone w akumulatory litowo-jonowe, które ze względów bezpieczeństwa są dostępne wyłącznie dla pracowników profesjonalnego serwisu naprawczego.

W celu wymiany akumulatorów należy zwrócić się do najbliższego serwisu lub autoryzowanego przedstawiciela handlowego.

■ Opakowanie

Opakowanie chroni szczotkę do odkurzania na mokro przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i nadaje się do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy oddać do punktów zbiórki surowców wtórnych.

■ Wysłużone urządzenie

Urządzenie zawiera akumulatory litowo-jonowe, które można ponownie naładować. Dlatego utyli-zacji urządzenia można dokonać wyłącznie poprzez autoryzowany serwis lub specjalistyczny punkt sprzedaży.

hu

Dziękujemy za zakup bezprzewodowego odkurzacza ręcznego firmy Bosch.

W niniejszej instrukcji obsługi przedstawione zostały różne modele urządzenia. Dlatego może się zdarzyć, że opisane wyposażenie i jego funkcje nie zawsze odnoszą się do danego modelu. W celu osiągnięcia możliwie najlepszego wyniku odkurzania należy stosować wyłącznie oryginalne akcesoria firmy Bosch, które zostały zaprojektowane specjalnie do tego modelu odkurzacza.

Należy rozłożyć strony z rysunkami!

1 Ssawka do podłóg z elektroszczotką

2 Pojemnik na pył

3 Przycisk odblokowujący pojemnik na kurz

4 Wskaźnik stanu naładowania baterii

5 Pojemnik na pył

6 Zewnętrzny moduł filtrujący

7 Wkład filtra z filtrem zabezpieczającym silnik i filtrem piankowym

8 Uchwyt

9 Przełącznik WŁ./WYŁ.

10 Przewód ładowarki

11 Szczotka do tapicerki*

12 Ssawka do szczelin*

13 Profesjonalna szczotka do tapicerki*

14 Profesjonalna ssawka do szczelin*

15 Pas do przenoszenia*

16 Wyposażenie dodatkowe adaptera*

17 Wąż ssący z uchwytem*

Przed pierwszym użyciem

Rysunek 1

Uchwyt nasadzić ostrożnie na cokół i zatrzasnąć.

W celu rozłączenia uchwytu nacisnąć przycisk odblokowujący i ostrożnie zdjąć uchwyt do góry.

Rysunek 2

Odkurzacz ręczny nasadzić na ssawkę do podłóg i zatrzasnąć.

Aby zdjąć ssawkę do podłóg, nacisnąć przycisk odblokowujący i zdjąć odkurzacz ręczny ze ssawki.

Ładowanie

! Uwaga: Przed pierwszym użyciem odkurzacza akumulatory należy ładować przez co najmniej 6 godzin.

Rysunek 3

W celu naładowania umieścić odkurzacz w pobliżu gniazda elektrycznego. Urządzenie można bezpiecznie ustawić w dowolnym miejscu. Rysunek 7

Przewód ładowarki włożyć w złącze z tyłu urządzenia.

Wtyczkę przewodu ładowarki włożyć do gniazda.

Podczas ładowania miga wskaźnik naładowania.

W przypadku całkowitego naładowania akumulatora, wskaźnik naładowania świeci się na niebiesko i przestaje migać.

Nagrzewanie się przewodu ładowarki i odkurzacza ręcznego jest normalnym zjawiskiem i nie ma negatywnego wpływu na ich działanie.

Wskaźnik stanu naładowania baterii

Rysunek 4\*

Wskaźnik stanu naładowania baterii urządzenia odpowiada jednemu z dwóch poniższych wariantów:

a) Wskaźnik wskazuje stan naładowania akumulatora.

■ W przypadku całkowitego naładowania akumulatora, wskaźnik świeci się na niebiesko.

Miganie wskaźnika oznacza konieczność ponownego naładowania akumulatora.

b) Diody LED wskaźnika wskazują stan naładowania akumulatora.

■ Akumulator jest całkowicie naładowany

■ Średni poziom naładowania

■ Niski poziom naładowania

Miganie ostatniej diody LED oznacza konieczność ponownego naładowania akumulatora.

Odkurzanie

Rysunek 5

Nacisnąć przełącznik WŁ./WYŁ. w kierunku strzałki.

Regulacja siły ssania

Rysunek 6

Przesunąć przełącznik WŁ./WYŁ. w żądaną pozycję, aby ustawić siłę ssania:

Stopień mocy 1 1

Odkurzanie bez włączonej elektroszczotki.

Do prostych czynności czyszczących ma gładkich podłogach, wyjątkowo cicha praca.

Maksymalny czas użytkowania urządzenia.

Stopień mocy 2 2

Odkurzanie z normalną mocą i włączoną elektroszczotką.

Do normalnych czynności czyszczących na wszystkich rodzajach podłóg, średni czas użytkowania urządzenia.

Stopień Turbo Turbo

Odkurzanie z maksymalną mocą i włączoną elektroszczotką.

Do szczególnie wymagających czynności czyszczących na wszystkich powierzchniach, szczególnie na dywanach, przy użyciu opcjonalnego wyposażenia. Krótszy czas użytkowania urządzenia.

Rysunek 7

W przypadku krótkich przerw w odkurzaniu, urządzenie można bezpiecznie ustawić w pomieszczeniu. W tym celu odkurzacz należy lekko przechylić do przodu w kierunku ssawki.

Uwaga: Przed odstawieniem należy bezwzględnie
- wyłączyć urządzenie, ponieważ jeśli odkurzacz stoi w miejscu, obracająca się szczotka może uszkodzić pokrycie podłogi.

Odkurzanie z zastosowaniem wyposażenia dodatkowego

Rysunek 8\*

a) Adapter wyposażenia dodatkowego nasadzić na odkurzacz ręczny i zatrzasnąć.
W celu rozłączenia adaptera wyposażenia dodatkowego nacisnąć przycisk odblokowujący i zdjąć adapter.
b) Przymocować pas do noszenia do uchwytu. Urządzenie należy przy tym położyć, nie stawiać go na adapterze ani na wężu.

Rysunek 9\*

Ssawki, zależnie od potrzeby, nasadzić na wąż ssący za pomocą uchwytu adaptera wyposażenia dodatkowego:

Szczotka do tapicerki. Do odkurzania mebli tapi- cerskich, zasłon itp.

- Ssawka do szczelin. Do odkurzania szczelin, rogów itp.

Po pracy

Rysunek 10

Po zakończeniu odkurzania wyłączyć urządzenie.

Opróżnianie pojemnika na pył

Rysunek 11

W celu uzyskania odpowiedniego rezultatu odkurzania, należy opróżniać pojemnik na pył po każdym użyciu urządzenia, najpóźniej w momencie, kiedy pył w pojemniku osiągnie zaznaczony poziom.

Zalecamy, aby nie przekraczać poziomu zaznaczonego w pojemniku na pył, ponieważ powoduje to bardzo silne zanieczyszczenie filtra.

Podczas opróżniania pojemnika na pył kontrolować również stopień zabrudzenia zewnętrznego modułu filtrującego i w razie potrzeby wyczyścić go zgodnie ze wskazówkami podanymi w instrukcji "Czyszczenie zewnętrznego modułu filtrującego". Rysunek 16

Uwaga: Filtry można czyścić wyłącznie, gdy

- urządzenie jest wyłączone.

Nigdy nie odkurzać bez zewnętrznego modułu filtrującego z wkładem filtra.

Rysunek 12

Pojemnik na pył odblokować za pomocą przycisku odblokowującego i wyjąć z urządzenia.

Rysunek 13

Wyjąć moduł filtrujący z pojemnika na pyt.

- Opróżnić pojemnik na pył.

Rysunek 14

Usunąć ewentualne zabrudzenia poniżej otworu wy- lotowego.
Włożyć moduł filtrujący do pojemnika na pył, przy tym koniecznie zwrócić uwagę na prawidłowe położenie.
Włożyć pojemnik na pył do urządzenia i zatrzasnąć w słyszalny sposób.

Uwaga: W przypadku zauważenia oporu podczas

- wkładania pojemnika na pył należy sprawdzić, czy filtr jest kompletny oraz czy moduł filtrujący i pojemnik na pył są prawidłowo włożone.

Konserwacja filtra

! Uwaga: Filtry można czyścić wyłącznie, gdy urządzenie jest wyłączone.

Rysunek 15 Czyszczenie zewnętrznego modułu filtrującego

Optymalne działanie odkurzacza wymaga regularnego czyszczenia zewnętrznego modułu filtrującego.

Przed czyszczeniem zewnętrznego modułu filtrującego należy wyłączyć urządzenie.

Wyjąć z urządzenia pojemnik na pył. Rysunek 12 Wyjąć moduł filtrujący z pojemnika na pył. Rysunek 13

Wyczyścić zewnętrzny moduł filtrujący.

a) Z reguły wystarcza, jeżeli cały moduł filtrujący zostanie podczas opróżniania pojemnika na pył lekko wytrząśnięty lub wytrzepany, co umożliwiai oderwanie się drobinek brudu.
b) Jeśli to nie wystarczy, użyć suchej ściereczki, aby usunąć drobinki brudu zgromadzone na powierzchni. W przypadku płukania zewnętrznego modułu filtrującego należy najpierw wyłąć wkład filtra z modułu filtrującego. Ponowne włożenie wkładu filtra może nastąpić dopiero po całkowitym wyschnięciu zewnętrznego modułu filtrującego.

Rysunek 16 Czyszczenie wkładu filtra

Wyłączyć urządzenie.

Wyjąć z urządzenia pojemnik na pył. Rysunek 12
Wyjąć moduł filtrujący z pojemnika na pył. Rysunek 13

a) Obrócić pokrywę wkładu filtra w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć wkład filtra z modułu filtrującego.
b) Następnie wytrzepać wkład filtra.
c) Następnie wypłukać wkład z filtrem piankowym oraz filtr zabezpieczający silnik pod bieżącą wodą. W przypadku silnego zabrudzenia filtra piankowego, wkład można uprać w prace w temperaturze maks. 30°C, ustawiając najniższą prędkość wirowania.

Całkowicie wysuszyć filtr piankowy i filtr zabezpieczający silnik, (ok. 24 h).

d) Po montażu filtra piankowego włożyć wkład filtra do pojemnika na pył.
e) Włożyć wkład filtra do moduł filtrującego i zablokować obracając pokrywę w kierunku zgodnym z ruchem wskazówek zegara.

W razie potrzeby można zamówić w serwisie nowe filtry.

Czyszczenie ssawki do podłóg

Przed każdym zabiegiem konserwacyjnym wyłączyć odkurzacz lub odłączyć od przewodu ładowarki.

Rysunek 17

a) Za pomocą przycisku odblokowującego odblokować wałek szczotki i wyjąć na bok ze ssawki do podług.
b) Nawinięte nici i włosy przeciąć nożyczkami. wzdłuż przewidzianego do tego celu nacięcia i usunąć.
c) Wałek szczotki wsunąć z boku wzdłuż prowadnicy w ssawkę do podłóg i zablokować za pomocą przycisku odblokowującego.

Uwaga: Ssawka do podłóg może być używana
- wyłącznie po zamontowaniu wałka szczotki.

Pielęgnacja

Prze każdym czyszczeniem odkurzacza ręcznego należy go wyłączyć i odłączyć od przewodu ładowarki. Odkurzacz i elementy wyposażenia z tworzywa sztucznego można czyścić dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.

! Uwaga: Nie należy stosować środków do szorowania, środków do czyszczenia szkła ani uniwersalnych środków czyszczących. Pod żadnym pozorem nie zanurzać odkurzacza w wodzie.

Zastrzegamy sobie prawo do zmian technicznych.

hu

BSH Sprzęt Gospodarstwa

Domowego sp. z o.o.

Al. Jerozolimskie 183

02-222 Warszawa

Centrala Serwisu

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

www.bosch-home.pl

PT Portugal

BSHP Electrodomésticos Lda.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

hu

Dla urządzenia obowiązują warunki gwarancyjne wydane przez nasze przedstawjcielstwo w kraju zakupu. O szczególach moźecie sie, Państwo dowledzieć u sprzedawcy, u którego dokonano zakupu urządzenia. Przy korzystaniu ze 'swiadczeń gwarancyjnych wymagane jest przedłożenie dowodu zakupu.
