GEBRUIKSAANWIJZING Athlet BCH51841 BOSCH

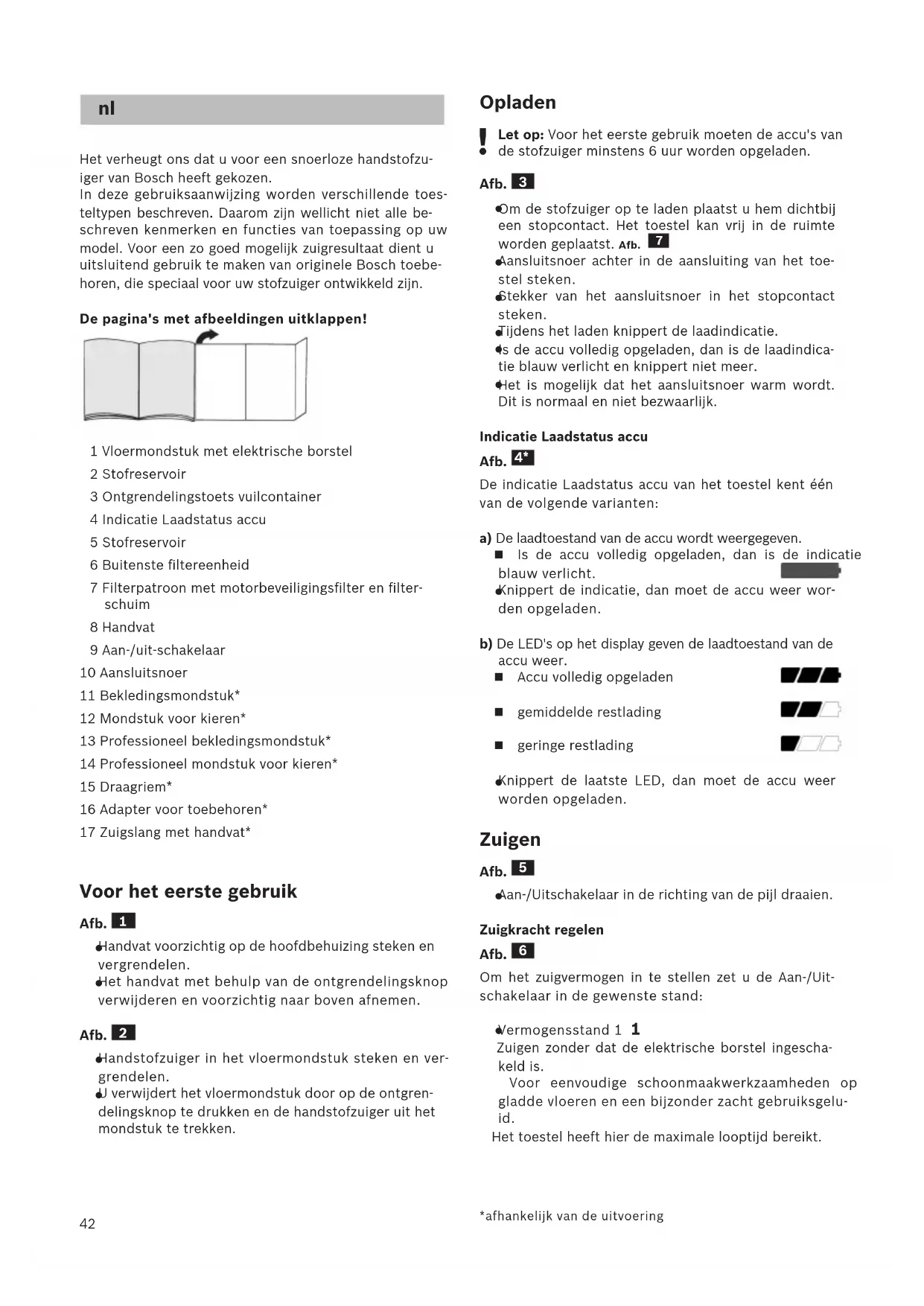

Het verheugt ons dat u voor een snoerloze handstofzu- iger van Bosch heeft gekozen. In deze gebruiksaanwijzing worden verschillende toes- teltypen beschreven. Daarom zijn wellicht niet alle be- schreven kenmerken en functies van toepassing op uw model. Voor een zo goed mogelijk zuigresultaat dient u uitsluitend gebruik te maken van originele Bosch toebe- horen, die speciaal voor uw stofzuiger ontwikkeld zijn. De pagina's met afbeeldingen uitklappen! 1 Vloermondstuk met elektrische borstel 2 Stofreservoir 3 Ontgrendelingstoets vuilcontainer 4 Indicatie Laadstatus accu 5 Stofreservoir 6 Buitenste filtereenheid 7 Filterpatroon met motorbeveiligingsfilter en filter- schuim 8 Handvat 9 Aan-/uit-schakelaar 10 Aansluitsnoer 11 Bekledingsmondstuk* 12 Mondstuk voor kieren* 13 Professioneel bekledingsmondstuk* 14 Professioneel mondstuk voor kieren* 15 Draagriem* 16 Adapter voor toebehoren* 17 Zuigslang met handvat* Voor het eerste gebruik Afb.

Handvat voorzichtig op de hoofdbehuizing steken en vergrendelen.

Het handvat met behulp van de ontgrendelingsknop verwijderen en voorzichtig naar boven afnemen. Afb.

Handstofzuiger in het vloermondstuk steken en ver- grendelen.

U verwijdert het vloermondstuk door op de ontgren- delingsknop te drukken en de handstofzuiger uit het mondstuk te trekken. Opladen

Let op: Voor het eerste gebruik moeten de accu's van de stofzuiger minstens 6 uur worden opgeladen. Afb.

Om de stofzuiger op te laden plaatst u hem dichtbij een stopcontact. Het toestel kan vrij in de ruimte worden geplaatst. Afb.

Aansluitsnoer achter in de aansluiting van het toe- stel steken.

Stekker van het aansluitsnoer in het stopcontact steken.

Tijdens het laden knippert de laadindicatie.

Is de accu volledig opgeladen, dan is de laadindica- tie blauw verlicht en knippert niet meer.

Het is mogelijk dat het aansluitsnoer warm wordt. Dit is normaal en niet bezwaarlijk. Indicatie Laadstatus accu Afb.

De indicatie Laadstatus accu van het toestel kent één van de volgende varianten: a) De laadtoestand van de accu wordt weergegeven. Is de accu volledig opgeladen, dan is de indicatie blauw verlicht.

Knippert de indicatie, dan moet de accu weer wor- den opgeladen. b) De LED's op het display geven de laadtoestand van de accu weer. Accu volledig opgeladen gemiddelde restlading geringe restlading

Knippert de laatste LED, dan moet de accu weer worden opgeladen. Zuigen Afb.

Aan-/Uitschakelaar in de richting van de pijl draaien. Zuigkracht regelen Afb.

Om het zuigvermogen in te stellen zet u de Aan-/Uit- schakelaar in de gewenste stand:

Vermogensstand 1 1 Zuigen zonder dat de elektrische borstel ingescha- keld is. Voor eenvoudige schoonmaakwerkzaamheden op gladde vloeren en een bijzonder zacht gebruiksgelu- id. Het toestel heeft hier de maximale looptijd bereikt. *afhankelijk van de uitvoering43

Vermogensstand 2 2 Zuigen met normaal vermogen en de elektrische borstel ingeschakeld. Voor normale reiniging van alle vloeren bij een ge- middelde looptijd.

Turbo-stand Turbo Zuigen met maximaal vermogen en de elektrische borstel ingeschakeld. Voor intensieve reiniging van alle oppervlakken, met name tapijt en bij gebruik van de optionele toebeho- ren. De looptijd van het toestel wordt hiermee korter. Afb.

Bij korte zuigpauzes kan het toestel vrij in de ruimte worden geplaatst. Hiervoor de zuiger licht naar vor- en kantelen in de richting van het mondstuk.

Let op: Schakel het apparaat beslist uit wanneer u het neerzet, anders kan de draaiende borstel leiden tot schade aan de vloerbedekking. Stofzuigen met extra toebehoren Afb.

a) Adapter voor toebehoren op de handstofzuiger steken en vergrendelen. U verwijdert de adapter voor toebehoren door op de ontgrendelingsknop te drukken en de adapter eraf te trekken. b) Draagriem aan het handvat bevestigen. Leg het toestel hierbij neer en zorg ervoor dat u het niet op de adapter of de slang plaatst. Afb.

Mondstukken naar wens aan de zuigslang vastmaken met het handvat van de adapter voor toebehoren:

Bekledingsmondstuk voor het schoonzuigen van ge- stoffeerde meubelen, gordijnen etc.

Mondstuk voor kieren voor het schoonzuigen van kieren, hoeken etc. Na gebruik Afb.

Het toestel na gebruik uitschakelen. Het stofreservoir leegmaken Afb.

Voor een goed zuigresultaat moet de stofzuiger na ge- bruik altijd worden leeggemaakt. Dit dient echter op zijn laatst te gebeuren op het moment dat het stof op een plek in het stofreservoir de markering heeft be- reikt. Wij raden u aan het stofreservoir niet verder te vullen dan de markering, omdat dit tot sterke verontreiniging van de filter leidt. Bij het leegmaken van het stofreservoir ook altijd cont- roleren hoe verontreinigd de buitenste filtereenheid is en deze zo nodig schoonmaken volgens de aanwijzin- gen in "Buitenste filtereenheid schoonmaken". Afb.

Let op: De filter kan alleen worden schoongemaakt wanneer het toestel uitgeschakeld is. Nooit met ingebrachte filterpatronen zuigen zonder buitenste filtereenheid. Afb.

Stofreservoir met behulp van de ontgrendelingsto- ets loskoppelen en uit het apparaat nemen. Afb.

Filtereenheid uit het stofreservoir nemen.

Verwijder zo nodig vuil dat zich onder de afvoer be- vindt.

Filtereenheid in het stofreservoir plaatsen. Let er hierbij op dat hij op de juiste wijze is ingebracht.

Stofreservoir in het toestel plaatsen en hoorbaar laten inklikken.

Let op: Stuit u bij het sluiten van het deksel op een weerstand, controleer de filter dan op volledigheid en ga na of filters en stofreservoir op de juiste wijze zijn ingebracht. Filteronderhoud

Let op: De filter kan alleen worden schoongemaakt wanneer het toestel uitgeschakeld is. Afb.

Buitenste filtereenheid schoonmaken Voor een optimale werking van de stofzuiger dient de buitenste filtereenheid regelmatig te worden schoon- gemaakt.

Stofreservoir uit het toestel nemen. Afb.

Filtereenheid uit het stofreservoir nemen. Afb.

Buitenste filtereenheid schoonmaken. a) In de regel volstaat het de totale filtereenheid tijdens het leegmaken van het stofreservoir even te schudden of uit te kloppen, zodat mogelijke stofdeeltjes losraken. b) Is dit niet afdoende, gebruik dan een droge doek om de vuildeeltjes te verwijderen van het oppervlak. Wilt u de buitenste filtereenheid wassen, neem dan eerst het filterpatroon eruit. Dit mag pas weer wor- den teruggeplaatst wanneer de buitenste filtereen- heid volledig droog is. *afhankelijk van de uitvoering44 Afb.

Apparaat uitschakelen.

Stofreservoir uit het toestel nemen. Afb.

Filtereenheid uit het stofreservoir nemen. Afb.

a) Deksel van het filterpatroon tegen de wijzers van de klok in draaien en het patroon uit de filtereenheid nemen. b) Filterpatroon eerst schoonmaken door het uit te klop- pen. c) Vervolgens het filterpatroon met filterschuim en motor- beveiligingsfilter samen of afzonderlijk onder stromend water uitwassen. Is het filterschuim erg verontreinigd, dan kan het filterpatroon ook in de wasmachine bij max. 30°C en het laagste centrifugetoerental worden gewassen. Filterschuim en motorbeveiligingsfilter volledig laten drogen, (ca. 24h) d) Het filterpatroon na de montage van het filterschuim in het stofreservoir plaatsen. e) Filterpatroon inbrengen in de filtereenheid en vergren- delen door het deksel tegen de wijzers van de klok in vast te draaien. Nieuwe filters zijn desgewenst verkrijgbaar bij de klan- tenservice. Het vloermondstuk schoonmaken Alvorens onderhoud te plegen dient u de stofzuiger altijd uit te schakelen of van de stroom af te sluiten. Afb.

a) Borstelrol met behulp van de ontgrendelingsknop ont- grendelen en zijwaarts uit het vloermondstuk trekken. b) Opgewikkelde draden en haren met een schaar langs de hiervoor bestemde keep doorknippen en verwijde- ren. c) Borstelrol zijwaarts langs de geleidingsstang in het vlo- ermondstuk schuiven en met behulp van de ontgrende- lingsknop vergrendelen.

Let op: Het vloermondstuk mag alleen in gebruik wor- den genomen wanneer de borstelrol is vastgezet. Schoonmaken Alvorens de handstofzuiger schoon te maken dient deze uitgeschakeld en losgekoppeld te zijn van het aansluitsnoer. De stofzuiger en accessoires van kunst- stof kunnen worden onderhouden met een in de handel gebruikelijk schoonmaakmiddel voor kunststof.

Let op: Geen schuurmiddelen, glas of universele reinigingsmiddelen gebruiken. De stofzuiger nooit in water dompelen. Technische wijzigingen voorbehouden. *afhankelijk van de uitvoering45
