MANUAL DE USUARIO EY3741 PANASONIC

DESCRIPCIÓN FUNCIONAL

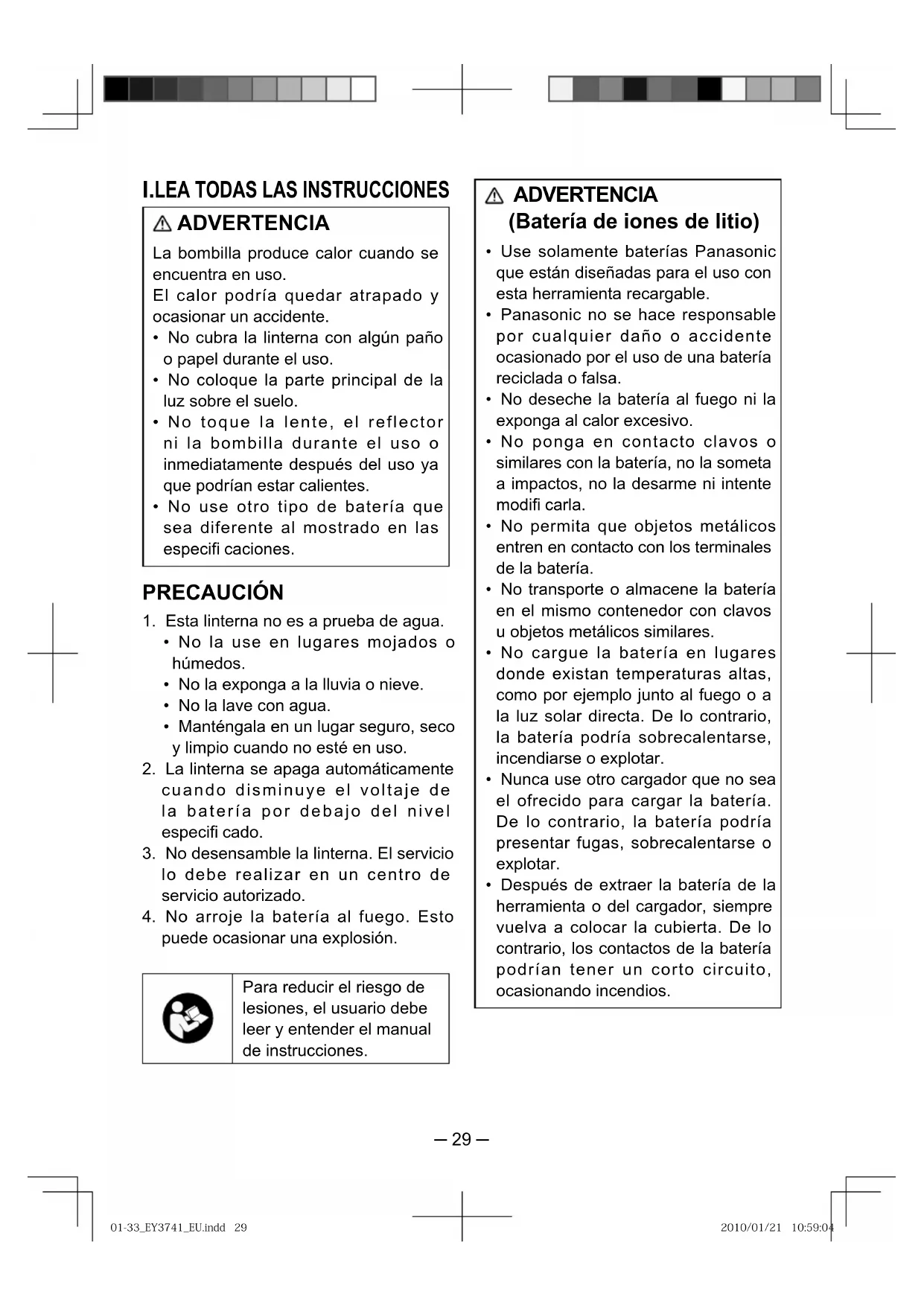

ADVERTENCIA La bombilla produce calor cuando se encuentra en uso. El calor podría quedar atrapado y ocasionar un accidente.

• No cubra la linterna con algún paño o papel durante el uso.

• No coloque la parte principal de la luz sobre el suelo.

• No toque la lente, el reflector ni la bombilla durante el uso o inmediatamente después del uso ya que podrían estar calientes.

• No use otro tipo de batería que sea diferente al mostrado en las especifi caciones. PRECAUCIÓN

1. Esta linterna no es a prueba de agua.

• No la use en lugares mojados o húmedos.

• No la exponga a la lluvia o nieve.

• No la lave con agua.

• Manténgala en un lugar seguro, seco y limpio cuando no esté en uso.

2. La linterna se apaga automáticamente

cuando disminuye el voltaje de la batería por debajo del nivel especifi cado.

3. No desensamble la linterna. El servicio

lo debe realizar en un centro de servicio autorizado.

4. No arroje la batería al fuego. Esto

puede ocasionar una explosión. Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual de instrucciones. ADVERTENCIA (Batería de iones de litio)

• Use solamente baterías Panasonic que están diseñadas para el uso con esta herramienta recargable.

• Panasonic no se hace responsable por cualquier daño o accidente ocasionado por el uso de una batería reciclada o falsa.

• No deseche la batería al fuego ni la exponga al calor excesivo.

• No ponga en contacto clavos o similares con la batería, no la someta a impactos, no la desarme ni intente modifi carla.

• No permita que objetos metálicos entren en contacto con los terminales de la batería.

• No transporte o almacene la batería en el mismo contenedor con clavos u objetos metálicos similares.

• No cargue la batería en lugares donde existan temperaturas altas, como por ejemplo junto al fuego o a la luz solar directa. De lo contrario, la batería podría sobrecalentarse, incendiarse o explotar.

• Nunca use otro cargador que no sea el ofrecido para cargar la batería. De lo contrario, la batería podría presentar fugas, sobrecalentarse o explotar.

• Después de extraer la batería de la herramienta o del cargador, siempre vuelva a colocar la cubierta. De lo contrario, los contactos de la batería podrían tener un corto circuito, ocasionando incendios. 01-33EY3741EU.indd2901-33EY3741EU.indd29 2010/01/2110:59:042010/01/2110:59:04─ 30 ─ II.ENSAMBLE

• Asegúrese de cargar la batería. Para más información sobre cómo recargar la batería, consulte las instrucciones de operación para su herramienta recargable o para el cargador de la batería.

• Verifi que que el interruptor de ON/ OFF de alimentación se encuentre en la posición de “OFF”.

• Verifique que los contactos eléctricos de la linterna y de la batería no estén sucios.

1) Coloque la batería en la linterna.

• Deslice la batería en posición hasta que escuche un clic fi rmemente en su lugar.

Para quitar la batería, pulse el pestillo y deslícela fuera de la linterna. III.FUNCIONAMIENTO

Coloque el interruptor de alimentación ON/OFF en “ON”. Al usar la lámpara fluorescente

Evite encender y apagar la lámpara fl uorescente repetidamente durante un periodo corto de tiempo. De lo contrario podría averiarse la lámpara o acortar su vida útil.

• Al usar la lámpara fluorescente por primera vez, el área cerca de los electrodos podría cambiar a color negro y se podrían formar ligeros puntos en la parte superior de la lámpara encendida. Esto es normal y no constituye un mal funcionamiento.

• Al usar la lámpara fluorescente en climas fríos, la lámpara podría tardar más en alcanzar su brillo total y podría presentar un poco de parpadeo. Esto es normal y no constituye un mal funcionamiento.

• Evite el uso en temperaturas de 0 °C o inferiores, lo cual podría ocasionar que la lámpara fluorescente se atenúe o que no encienda en su totalidad.

2) Coloque el selector de LAMP/LED

en “LAMP”. Botón 01-33EY3741EU.indd3001-33EY3741EU.indd30 2010/01/2118:25:262010/01/2118:25:26─ 31 ─ ■ Función de prevención de descarga en exceso

• Al usar la linterna con el selector de LAMP/LED en la posición de “LAMP” (es decir al usar como lámpara fluorescente), la linterna apagará automáticamente la lámpara fl uorescente y cambiará a la luz LED si el voltaje de la batería disminuye por debajo de cierto nivel. (El selector de LAMP/LED permanecerá en la posición de “LAMP”). Este comportamiento indica que la batería requiere cargarse nuevamente. (Las baterías tipo LN y R proporcionan sufi ciente energía durante 60 minutos de funcionamiento del LED antes de que se apague automáticamente la linterna).

• El tiempo de funcionamiento del LED varía dependiendo de la cantidad de carga restante en la batería y de otras condiciones. Al usar la luz del LED

2) Coloque el selector de LAMP/LED

en “LED”. Cómo aprovechar al máximo su linterna Uso del asa y del gancho

• En lugares donde no exista un sitio donde pueda colocar la linterna… Al trabajar sobre un panel de distribución de alimentación

Tenga cuidado de asegurar la linterna de tal modo que no se caiga. Usando la linterna en una posición para colgar Ajuste del ángulo del asa

• El ángulo del asa se puede ajustar en cualquiera de las 8 posiciones en un intervalo de alrededor de 45°. LAMP LED 01-33EY3741EU.indd3101-33EY3741EU.indd31 2010/01/2110:59:112010/01/2110:59:11─ 32 ─ IV.MANTENIMIENTO Cómo cambiar la lámpara fluorescente ADVERTENCIA

• No toque la lámpara fl uorescente o el LED durante o inmediatamente después del uso. De lo contrario podría sufrir quemaduras. PRECAUCIÓN

• Desecho de lámparas fl uorescentes usadas intactas, sin romperlas. Romper las lámparas fluorescentes podría resultar en lesiones ocasionadas por los fragmentos de vidrio producidos.

• Asegúrese de quitar la batería antes de cambiar la lámpara.

Use solamente el tipo especificado de lámpara fl uorescente. Consulte la página 33.

Al colocar la lámpara fluorescente, el reflector, el protector y la cubierta de la lámpara, inserte completamente cada pieza hasta que esté asentada fi rmemente. De no insertar completamente todas las piezas podría ocasionar que se rompa la lámpara fluorescente al colocar la cubierta de la lámpara. Al colocar el refl ector Inserte completamente el reflector hasta que se asiente fi rmemente. Desensamble de la linterna

Quite la batería. Consulte la página

Doble el asa hacia atrás de la linterna.

Gire la cubierta de la lámpara en sentido contrario al de las manecillas del reloj y quítela.

4) Quite el protector.

5) Tire de la lámpara fluorescente

hacia arriba y fuera de su casquillo.

6) Tire del refl ector hacia arriba y fuera

• Para volver a ensamblar la linterna, repita el procedimiento anterior en el sentido inverso. El reflector no está insertado completamente. El refl ector está insertado completamente.

• Consulte las especifi caciones. Cargador de batería

• Para consultas póngase en contacto con un distribuidor autorizado. VI.ESPECIFICACIONES Modelo EY3741 brillo Lámpara fl uorescente Aprox. 330 lux (con refl ector); medido desde el frente a aprox. 40 cm de la fuente de luz LED Aprox. 25 lux (con refl ector); medido desde el frente a aprox. 40 cm de la fuente de luz Tamaño Aprox. 99 (An) X 124 (P) X 298 (Al) mm (Excluyendo la batería, con el asa en posición vertical) Peso Aprox. 450 g (excluyendo la batería) Baterías EY9L40 EY9L41 EY9L42 Voltaje de batería 14,4 V CC 01-33EY3741EU.indd3301-33EY3741EU.indd33 2010/01/2110:59:142010/01/2110:59:14─ 34 ─
