HXA025E - Lente fotográfica PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Objetivo intercambiable para cámara digital
Marca	Panasonic
Modelo	HXA025E (LEICA DG SUMMILUX 25 mm/F1.4 II ASPH.)
Montura	Micro Four Thirds (Micro Cuatro Tercios)
Distancia focal	f=25 mm (equivalencia 35 mm: 50 mm)
Apertura máxima	F1.4
Apertura mínima	F16
Construcción óptica	9 elementos en 7 grupos (2 lentes asféricas, 1 lente UHR)
Ángulo de visión	47°
Distancia mínima de enfoque	0,3 m (0,98 pies)
Aumento máximo	0,11× (equivalencia 35 mm: 0,22×)
Diámetro del filtro	46 mm
Diámetro máximo	∅63 mm (2,5 pulgadas)
Longitud total	Aproximadamente 54,5 mm (2,1 pulgadas)
Peso	Aproximadamente 205 g (0,452 lb)
Alimentación	Pasiva (no requiere pilas)
Resistencia al polvo y salpicaduras	Sí (con junta de goma en la montura)
Nanorrevestimiento	Sí
Temperatura de funcionamiento	0 °C a 40 °C (32 °F a 104 °F)
Humedad admisible	10 % a 80 %
Accesorios incluidos	Estuche, parasol, tapa frontal y trasera
Mantenimiento y limpieza	Soplar el polvo, limpiar con un paño suave y seco. Evitar disolventes, alcohol, productos químicos.
Seguridad	No exponer al sol directo, a sustancias volátiles. Mantener alejado de los niños. No desmontar.
Piezas de repuesto y reparabilidad	Garantía limitada de 1 año (Canadá). Reemplazar la junta de goma a través de Panasonic.
Información general	Fabricado para cámaras Micro Four Thirds. Actualización del firmware a través del sitio web de Panasonic.

Preguntas frecuentes - HXA025E PANASONIC

¿Qué cámaras son compatibles con el objetivo Panasonic HXA025E?

Este objetivo es compatible con todas las cámaras digitales con montura Micro Four Thirds. No se puede montar en cuerpos antiguos Four Thirds.

¿Cuál es la distancia mínima de enfoque?

La distancia mínima de enfoque es de 0,3 m (0,98 pies) desde la línea de referencia de la distancia de enfoque.

¿Cómo limpiar el objetivo?

Use un soplador para quitar el polvo, luego limpie suavemente con un paño suave y seco. No use disolventes, alcohol ni toallitas químicas.

¿El objetivo es resistente al polvo y salpicaduras?

Sí, tiene una junta de goma en la montura. Resiste al polvo y salpicaduras, pero no a inmersión completa.

¿Qué filtro puedo usar?

El diámetro del filtro es de 46 mm. Puede instalar un filtro y la tapa o el parasol encima. Evite apilar varios filtros para prevenir viñeteado.

¿Cómo instalar el parasol?

Alinee las marcas en el parasol y el objetivo, luego gire en la dirección de la flecha hasta que haga clic. Para quitarlo, gire en sentido contrario.

¿Qué hacer si el objetivo hace ruido durante el enfoque automático?

El ruido es normal, causado por el movimiento de los elementos y el mecanismo de apertura. Para videos, se recomienda cambiar a enfoque manual (MF) para reducir el ruido.

¿Cómo guardar el objetivo si no se usa por mucho tiempo?

Retire la batería de la cámara, coloque las tapas frontal y trasera, y guarde el objetivo en un lugar seco con gel de sílice (deshidratante). Evite ambientes húmedos o polvorientos.

¿Puedo usar este objetivo con un adaptador en otras monturas?

El objetivo está diseñado exclusivamente para la montura Micro Four Thirds. No se recomienda el uso de adaptadores y podría dañar el objetivo o la cámara.

¿Dónde encontrar la última actualización del firmware?

Puede descargar las actualizaciones en el sitio de soporte de Panasonic: https://panasonic.jp/support/global/cs/dsc/ (solo en inglés).

MANUAL DE USUARIO HXA025E PANASONIC

Instrucciones de funcionamiento ÓPTICA INTERCAMBIABLE PARA CÁMARA DIGITAL

Gracias por comprar un producto Panasonic.

Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para usarlo en el futuro.

La lente puede ser usada con una cámara digital compatible con el estándar de montaje de lente del sistema Micro Four Thirds™.

• No se puede montar en una cámara con estándar de soporte Four Thirds™.
• Para una grabación más uniforme, se recomienda que actualice el firmware de la cámara digital/lente con la versión más reciente.

• Para la información más reciente sobre el firmware o para descargarlo/actualizarlo, visite la siguiente página de atención al cliente: https://panasonic.jp/support/global/cs/dsc/ (Solo en inglés)

• El logotipo Micro Four Thirds y Micro Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.

• El logotipo Four Thirds y Four Thirds son marcas comerciales o marcas comerciales registradas de

Olympus Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.

• LEICA es una marca registrada de Leica Microsystems IR GmbH. SUMMILUX es una marca registrada de Leica Camera AG. Los objetivos LEICA DG se fabrican usando instrumentos de medida y sistemas de garantía de calidad certificados por Leica Camera AG en base a los estándares de calidad de la compañía.
• Otros nombres, nombres de empresas y nombres de producto mencionados en este documento son marcas comerciales o marcas comerciales registradas de las empresas en cuestión.

Contenidos

Información para su seguridad 46

Prevención contra las averías.... 47

Accesorios suministrados 48

Nombres y funciones de los componentes ..... 49

Colocar la lente 50

Precauciones para el uso 51

Búsqueda de averías.... 5 1

Especificaciones 52

Información para su seguridad

Mantenga la unidad lo más lejos que sea posible de equipos electromagnéticos (como hornos de microondas, televisores, vídeo juegos, trasmisores radio, líneas de alto voltaje, etc.).

• No utilice la cámara cerca de teléfonos móviles, ya que lo de hacerlo puede producir ruido que afectará negativamente a las imágenes y el sonido.
• Si la cámara queda afectada negativamente por un equipo electromagnético y deja de funcionar correctamente, apague la cámara y quite la batería y/o el adaptador de CA conectado. Luego vuelva a insertar la batería y/o vuelva a conectar el adaptador de CA y encienda la cámara.

LO SIGUIENTE SÓLO SE APLICA EN LOS EE. UU. Nota FCC:

Este equipo se ensayó y se encontró que cumple con los límites de un dispositivo digital de la Clase B, de acuerdo con la Parte 15 de las Reglas FCC. Dichos límites se han previsto para proporcionar una razonable protección contra las interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y puede radiar frecuencias radio y, por si no se instala y no se utiliza según dichas instrucciones, puede causar interferencias dañinas en las comunicaciones radio. Sin embargo, no hay ninguna garantía que dichas interferencias puedan ocurrir en instalaciones especiales. Si este equipo no causa interferencias dañinas a recepción de radio o televisión, que pueden ser determinadas apagando y enciendo el equipo, se anima al usuario a intentar corregir la interferencia por medio de una o más de las medidas a continuación:

• Vuelva a orientar o colocar la antena receptora.
• Aumente el espacio separador entre el equipo y el receptor.
• Conecte el equipo a un toma de un circuito diferente al que está conectado el receptor.
• Llame para ayuda a concesionario o a un técnico especializado de radio/televisores.

Aviso de FCC:

- Cualquier cambio o modificación no autorizada en este equipo anularía la autoridad del usuario para operar este dispositivo.

Este dispositivo cumple con la Parte 15 de las Reglas FCC. Su funcionamiento está sujeto a las dos condiciones a continuación: (1) Este dispositivo no puede causar interferencias dañinas y (2) este dispositivo tiene que aceptar cualquier interferencia recibida, incluyendo las que puede causa un funcionamiento no deseado.

Declaración de conformidad del proveedor

Nombre comercial: Panasonic

Model N: H-XA025

Contacto para atención: http://shop.panasonic.com/support

Eliminación de Aparatos Viejos Solamente para la Unión Europea y países con sistemas de reciclado.

Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los

puntos de recogida de acuerdo con su legislación nacional. Si los elimina correctamente ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Prevención contra las averías

■ Manipulación de la lente

- Al utilizar esta lente, tenga cuidado de no dejarla caer, golpearla o aplicar una fuerza excesiva sobre ella. Hacerlo podría causar un mal funcionamiento o daños en la lente y la cámara digital.

• Las imágenes pueden verse afectadas por el polvo y la suciedad (agua, aceite, huellas dactilares, etc.) de la superficie de la lente. Antes y después de grabar, use un soplador para eliminar el polvo y la suciedad de la superficie de la lente y luego limpie ligeramente con un paño suave y seco para eliminar la suciedad.
• Cuando la lente no esté en uso, asegúrese de colocar la tapa de la lente y la tapa trasera de la lente para evitar que el polvo y otras partículas se acumulen en la lente o entren en ella.

• Para proteger los puntos de contacto de la lente (A), no haga lo siguiente, ya que podría causar un mal funcionamiento.

• Tocar los puntos de contacto de la lente.

• Dejar que los puntos de contacto de la lente se ensucien.
• Colocar la lente con la superficie de montaje hacia abajo.

■ Resistencia al polvo y a las salpicaduras

- La resistencia al polvo y a las salpicaduras de la lente no evitará por completo la entrada de polvo o gotas de agua. Tome las siguientes precauciones para un rendimiento satisfactorio de resistencia al polvo y a las salpicaduras. Si la lente no funciona correctamente, consulte con su distribuidor o con Panasonic.

(SPA) DVQX1990

• Móntela en una cámara digital que sea resistente al polvo y a las salpicaduras.
• Al colocar o quitar la lente, tenga cuidado de que materiales extraños como arena, polvo o gotas de agua no se adhieran a la lente o entren en la goma de montaje, los puntos de contacto, la cámara digital y la lente.
• Si la lente quedara expuesta a gotas de agua u otros líquidos, séquela con un paño suave seco.
• Para mejorar la resistencia al polvo y a las salpicaduras de la lente, en la montura se utiliza una goma de montaje de la lente.
• La goma de montaje de la lente dejará marcas de roce en la montura de la cámara digital, pero esto no afecta al desempeño.
• Para obtener información sobre cómo cambiar la goma de montaje de la lente, póngase en contacto con Panasonic.

■ Condensación (cuando las lentes están empañadas)

• La condensación se produce cuando la temperatura ambiente o la humedad cambia. Tenga cuidado con la condensación, ya que podría provocar manchas y moho en la lente y producirse un mal funcionamiento.
• Si se produce condensación, apague la cámara digital y déjela aprox. 2 horas. La neblina desaparecerá naturalmente cuando la temperatura de la cámara digital se aproxime a la temperatura ambiente.
• La apariencia y las especificaciones de los productos descritos en este documento pueden diferir de los productos reales comprados debido a posteriores mejoras.

Accesorios suministrados

Antes de usar el producto, compruebe que estén suministrados todos los accesorios. Números de productos correctos a partir de agosto de 2019. Pueden estar sujetos a cambio.

VFC4456

21

DZE2HXA025Z

VYF3510

3

VFC4605

1 Estuche de la lente
2 Visera del objetivo
3 Tapa de la lente
4 Tapa trasera de la lente *

* Acoplado a la lente al momento de la compra.

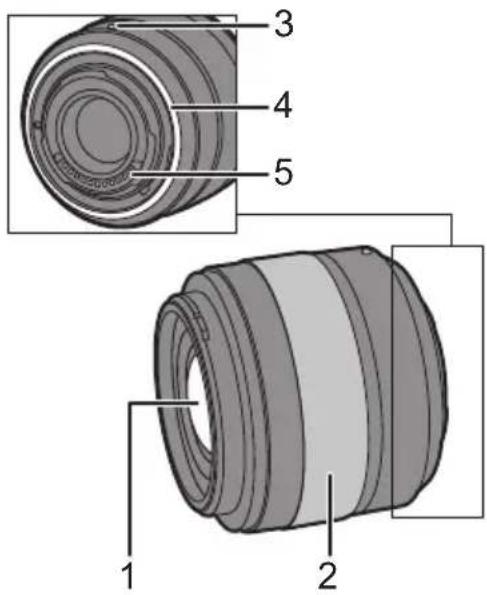

Nombres y funciones de los componentes

1 Superficie del objetivo
2 Anillo del enfoque

Gire el anillo de enfoque para enfocar cuando esté en MF.

3 Marca para ajustar la lente
4 Goma de montaje de la lente
5 Punto de contacto

Nota

• Si el sonido del funcionamiento AF le molesta durante la grabación de vídeo, se recomienda ajustar en MF.
• Si le molestan durante la grabación de vídeo los cambios de pantalla que se producen debido al funcionamiento AF, se recomienda ajustar en MF para la grabación.

Colocar la lente

Para obtener información sobre cómo colocar la lente, consulte las instrucciones de funcionamiento de su cámara digital.

- Coloque la lente después de apagar la cámara digital.

- Coloque la lente después de quitar la tapa trasera de la lente.

- Después de quitar la lente de la cámara digital, asegúrese de colocar la tapa de la lente y la tapa trasera de la lente para evitar que el polvo y otras partículas se acumulen en la ler

■ Unión de la visera del objetivo

1Inserte el parasol en la lente con los lados cortos en la parte superior e inferior.

2Gire el parasol en la dirección de la flecha para alinear la marca en el parasol con la marca en el extremo de la lente

- Monte el parasol girándolo hasta que haga clic.

■ Cómo desmontar un parasol

- Gire el parasol en la dirección opuesta a cuando lo montó para quitarlo.

Nota

- Cuando monte o quite el parasol, sujételo por los lados cortos.

- Se recomienda retirar la visera de la lente al realizar fotografías con flash, ya que la visera de la lente puede bloquear la luz del flash.

- Para evitar que la lente se caiga, nunca debe transportarla simplemente sujetando la visera de la lente.

■ Notas sobre el uso de filtros

- Se puede colocar la tapa de la lente o la visera de la lente con el filtro ya puesto.

- Si se colocan varios filtros simultáneamente, podría producirse viñeteado en las imágenes grabadas.

- No es posible colocar en la parte frontal de la lente, y utilizarlo en combinación con ella, otro elemento que no sea un filtro, como una lente de conversión o un adaptador. La lente podría dañarse si se colocan tales objetos.

Precauciones para el uso

• No rocíe la lente con insecticidas o productos químicos volátiles.
• Si dichas substancias caen en el objetivo, éstas pueden dañarlo o hacer desconchar su barniz.
• No apunte con el objetivo al sol u otras fuentes de luz intensa.
• Esto podría hacer que el objetivo recogiera demasiada luz, lo que podría provocar un incendio y una avería.
• Al limpiar, limpie ligeramente con un paño suave y seco que no produzca polvo.
• No utilice disolventes como gasolina, diluyentes, alcohol, detergentes para cocina, etc., ya que podrían causar problemas como la deformación de la carcasa o el desprendimiento del revestimiento.
• No utilice toallitas con productos químicos.
• No deje productos de goma, PVC o materiales similares en contacto directo con la lente durante un largo periodo.
• No desarme ni altere este producto.
• Cuando la lente no se vaya a usar durante un periodo de tiempo prolongado, se recomienda guardarla con un desecante (gel de sílice).
• Compruebe todas las partes antes de comenzar a grabar cuando no haya usado la lente durante un periodo de tiempo prolongado.

• Evite usar o guardar la lente en cualquiera de las siguientes ubicaciones, ya que esto podría causar problemas en el funcionamiento o fallas:

• Bajo la luz directa del sol o bien a lo largo de la costa durante el verano

• En ubicaciones con altas temperaturas y altos niveles de humedad o cambios bruscos de temperatura y humedad
• En lugares arenosos o polvorientos
• Donde haya llamas
• Cerca de calefactores, acondicionadores de aire o humedecedores
• Donde el agua pueda mojar la lente
• Donde haya vibraciones
• Dentro de un vehículo
• Consulte además las instrucciones de funcionamiento de la cámara digital.

Búsqueda de averías

Cuando se enciende o apaga la cámara digital o cuando se sacude la lente, se oye un sonido de traqueteo.

Hay un sonido que proviene de la lente cuando se toman imágenes.

- Este es el sonido de la lente moviéndose y de la operación de apertura. No se trata de un funcionamiento defectuoso.

Especificaciones

Las especificaciones están sujetas a cambios para la mejora del rendimiento.

ÓPTICA INTERCAMBIABLE PARA CÁMARA DIGITAL "LEICA DG SUMMILUX 25 mm/F1.4 II ASPH."

Montura Montaje Micro Four Thirds
Longitud focal	f=25 mm (Igual a una cámara de película de 35 mm: 50 mm)
Estructura de la lente	9 elementos en 7 grupos (2 lentes asféricas, 1 lente UHR)
Tipo de abertura	7 aspas de diafragma/Diafragma de apertura circular
Apertura máxima F1.4
Valor de abertura mínimo F16
Ángulo visual	47°
En la distancia del enfoque	0,3 m (0,98 pies) a ∞ (desde la línea de referencia de la distancia de enfoque)
Máxima ampliación de la imagen	0,11× (Igual a una cámara de película de 35 mm: 0,22×)
Estabilizador óptico de la imagen No
Diámetro del filtro 46 mm
Diámetro máximo	∅63 mm (2,5")
Longitud total	Aprox. 54,5 mm (2,1") (desde la punta de la lente en hasta el lado base del montaje de la lente)
Masa	Aprox. 205 g (0,452 lb)
Revestimiento de superficie Nano Si
Resistencia al polvo y a las salpicaduras	Si
Temperatura de funcionamiento recomendada	0 °C a 40 °C (32 °F a 104 °F)
Humedad relativa admisible 10%RH	a 80%RH
