HXA025E - Obiettivo fotografico PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo intercambiabile per fotocamera digitale
Marca	Panasonic
Modello	HXA025E (LEICA DG SUMMILUX 25 mm/F1.4 II ASPH.)
Attacco	Micro Quattro Terzi
Lunghezza focale	f=25 mm (equivalente 35 mm: 50 mm)
Apertura massima	F1.4
Apertura minima	F16
Costruzione ottica	9 elementi in 7 gruppi (2 lenti asferiche, 1 lente UHR)
Angolo di campo	47°
Distanza minima di messa a fuoco	0,3 m (0,98 piedi)
Ingrandimento massimo	0,11× (equivalente 35 mm: 0,22×)
Diametro del filtro	46 mm
Diametro massimo	∅63 mm (2,5 pollici)
Lunghezza totale	Circa 54,5 mm (2,1 pollici)
Peso	Circa 205 g (0,452 libbre)
Alimentazione	Passivo (nessuna batteria necessaria)
Resistenza a polvere e schizzi	Sì (con guarnizione in gomma sull'attacco)
Nano-rivestimento	Sì
Temperatura di esercizio	da 0 °C a 40 °C (da 32 °F a 104 °F)
Umidità ammissibile	dal 10% all'80%
Accessori in dotazione	Custodia, paraluce, copriobiettivo anteriore e posteriore
Manutenzione e pulizia	Soffiare via la polvere, pulire con un panno morbido e asciutto. Evitare solventi, alcol, prodotti chimici.
Sicurezza	Non esporre alla luce solare diretta, a sostanze volatili. Tenere lontano dai bambini. Non smontare.
Ricambi e riparabilità	Garanzia limitata 1 anno (Canada). Sostituire la guarnizione in gomma tramite Panasonic.
Informazioni generali	Prodotto per fotocamere Micro Quattro Terzi. Aggiornamento firmware tramite sito Panasonic.

Domande frequenti - HXA025E PANASONIC

Quali fotocamere sono compatibili con l'obiettivo Panasonic HXA025E?

Questo obiettivo è compatibile con tutte le fotocamere digitali con attacco Micro Quattro Terzi. Non può essere montato su vecchie fotocamere Four Thirds.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 0,3 m (0,98 piedi) dalla linea di riferimento della distanza di messa a fuoco.

Come pulire l'obiettivo?

Utilizzare un soffiatore per rimuovere la polvere, quindi pulire delicatamente con un panno morbido e asciutto. Non utilizzare solventi, alcol o salviette chimiche.

L'obiettivo è resistente a polvere e schizzi?

Sì, è dotato di una guarnizione in gomma sull'attacco. Resiste a polvere e schizzi, ma non a immersione completa.

Quale filtro posso utilizzare?

Il diametro del filtro è di 46 mm. È possibile montare un filtro e sopra il copriobiettivo o il paraluce. Evitare di impilare più filtri per prevenire l'ombreggiatura.

Come installare il paraluce?

Allineare i riferimenti sul paraluce e sull'obiettivo, quindi ruotare nel senso della freccia fino a quando non scatta. Per rimuoverlo, ruotare in senso opposto.

Cosa fare se l'obiettivo emette rumore durante l'autofocus?

Il rumore è normale, causato dallo spostamento degli elementi e dal meccanismo di apertura. Per i video, si consiglia di passare alla messa a fuoco manuale (MF) per ridurre il rumore.

Come riporre l'obiettivo in caso di inutilizzo prolungato?

Rimuovere la batteria dalla fotocamera, posizionare i copriobiettivi anteriore e posteriore e riporre l'obiettivo in un luogo asciutto con un gel di silice (disidratante). Evitare ambienti umidi o polverosi.

Posso utilizzare questo obiettivo con un adattatore su altri attacchi?

L'obiettivo è progettato esclusivamente per l'attacco Micro Quattro Terzi. L'uso di adattatori non è raccomandato e potrebbe danneggiare l'obiettivo o la fotocamera.

Dove trovare l'ultimo aggiornamento del firmware?

È possibile scaricare gli aggiornamenti sul sito di supporto Panasonic: https://panasonic.jp/support/global/cs/dsc/ (solo in inglese).

MANUALE UTENTE HXA025E PANASONIC

Istruzioni per l'uso LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

Grazie per aver acquistato un prodotto Panasonic. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

Questo obiettivo può essere usato con una fotocamera digitale con attacco compatibile con lo standard Micro Four Thirds™ System.

• Non montabile su una fotocamera con specifiche sul supporto Four Thirds™.
• Per un utilizzo ottimale, raccomandiamo di aggiornare il firmware della fotocamera digitale/obiettivo alla versione più recente.

• Per le informazioni più recenti sul firmware o per scaricare/aggiornare il firmware, visitare il seguente sito web del supporto: https://panasonic.jp/support/global/cs/dsc/ (solo in inglese)

• Micro Four Thirds e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.

• Four Thirds e il logo Four Thirds sono marchi o marchi registrati di Olympus Corporation, in Giappone,

negli Stati Uniti, nell'Unione Europea e in altri paesi.
- LEICA è un marchio registrato di Leica Microsystems IR GmbH. SUMMILUX è un marchio registrato di Leica Camera AG. Gli obiettivi LEICA DG sono prodotti utilizzando strumenti di misurazione e sistemi di garanzia della qualità certificati da Leica Camera AG in base agli standard di qualità dell'azienda.
- Altri nomi, nomi di aziende, nomi di prodotti contenuti in questo documento sono marchi o marchi registrati delle relative aziende.

Sommario

Informazioni per la sua sicurezza 54

Prevenzione guasti 54

Accessori in dotazione 55

Nomi e funzioni dei componenti.... 56

Installazione dell'obiettivo 57

Precauzioni per l'uso.... 58

Ricerca guasti 58

Specifiche 59

(ITA) DVQX1990

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzare la fotocamera vicino a telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

-Se vedete questo simbolo-

Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere smaltiti come rifiuti urbani ma deve essere effettuata una raccolta separata. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a consegnarli agli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Utilizzo dell'obiettivo

• Quando si usa questo obiettivo, fare attenzione che non cada e che non subisca urti e non applicare forza eccessiva su di esso. In caso contrario si potrebbero provocare malfunzionamenti o danni all'obiettivo ed alla fotocamera digitale.
• Le immagini possono essere influenzate da polvere, sporco e macchie (acqua, olio, impronte digitali, ecc.) sulla superficie della lente. Prima e dopo la registrazione, usare un soffietto per rimuovere polvere e sporco dalla superficie della lente, quindi strofinare delicatamente con un panno morbido asciutto per rimuovere lo sporco.
• Quando non si usa l'obiettivo, fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull'obiettivo o entrino al suo interno.

• Per proteggere i punti di contatto dell'obiettivo (A), non fare quanto segue. Queste azioni potrebbero provocare malfunzionamenti.

• Toccare i punti di contatto dell'obiettivo.

• Lasciare che i punti di contatto dell'obiettivo
• Posizionare l'obiettivo con la sua superficie di innesto rivolta verso il basso.

■ Resistenza alla polvere ed agli schizzi

• Il design resistente alla polvere ed agli schizzi dell'obiettivo non impedirà completamente l'ingresso di polvere o goccioline d'acqua. Prendere le seguenti precauzioni per garantire prestazioni soddisfacenti in termini di resistenza alla polvere ed agli schizzi. Se l'obiettivo non funziona correttamente, contattare il rivenditore o Panasonic.
• Installare su una fotocamera digitale resistente alla polvere ed agli schizzi.
• Quando si installa o si rimuove l'obiettivo, fare attenzione che materiali estranei come sabbia, polvere, e goccioline di acqua non aderiscano o penetrino nella gomma sull'innesto dell'obiettivo, nei punti di contatto, nella fotocamera digitale e nell'obiettivo.
• Se l'obiettivo viene esposto a goccioline d'acqua o altri liquidi, rimuoverle con un panno asciutto morbido.
• Per migliorare le prestazioni dell'obiettivo in termini di resistenza alla polvere ed agli schizzi, sull'innesto dell'obiettivo è presente una protezione in gomma.
• La gomma sull'innesto dell'obiettivo lascerà segni di striscio sull'innesto della fotocamera digitale, ma questo non influisce sulle prestazioni.
• Per informazioni sulla sostituzione della protezione in gomma sull'innesto dell'obiettivo, contattare Panasonic.

■ Condensa (quando l'obiettivo è appannato)

- La condensa si forma quando cambia la temperatura ambiente o l'umidità. Fare attenzione, in quanto può causare macchie, muffa e malfunzionamento dell'obiettivo.

• Se si verifica della condensa, spegnere la fotocamera digitale ed attendere circa 2 ore. La condensa scomparirà naturalmente quando la temperatura della fotocamera digitale si avvicinerà a quella dell'ambiente.
• L'aspetto e le specifiche dei prodotti descritti in questo documento possono differire rispetto ai prodotti effettivi acquistati a causa dei miglioramenti apportati in seguito.

Accessori in dotazione

Controllare che tutti gli accessori siano in dotazione prima di utilizzare il prodotto.

I codici dei prodotti sono aggiornati ad agosto 2019. È possibile che subiscano delle modifiche.

VFC4456

21

DZE2HXA025Z

VYF3510

3

VFC4605

1 Borsa per l'obiettivo
2 Paraluce
3 Copriobiettivo *
4 Copriobiettivo posteriore *

* Installato sull'obiettivo al momento dell'acquisto.

(ITA) DVQX1990

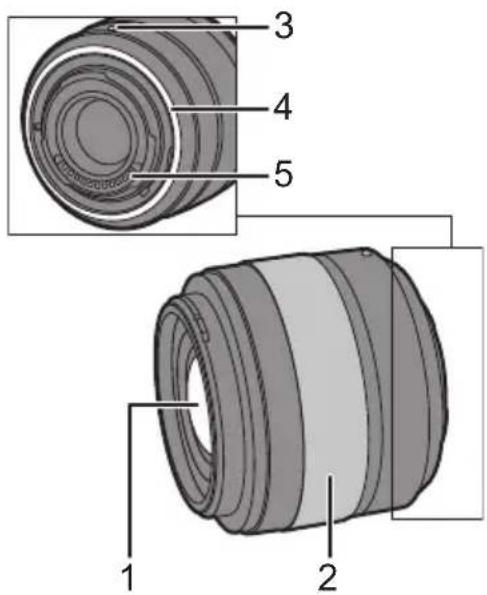

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo
2 Ghiera di messa a fuoco

Ruotare la ghiera di messa a fuoco per mettere a fuoco quando l'impostazione è MF.

3 Segno per l'installazione dell'obiettivo
4 Protezione in gomma sull'innesto dell'obiettivo
5 Punto di contatto

Nota

• Se il suono del funzionamento della messa a fuoco automatica disturba durante la registrazione di video, si consiglia di impostare la messa a fuoco manuale.
• Se durante la registrazione di video si è disturbati da modifiche della schermata che si verificano a causa del funzionamento della messa a fuoco automatica, si consiglia di impostare la messa a fuoco manuale per la registrazione.

Installazione dell'obiettivo

Per informazioni su come installare l'obiettivo, consultare le istruzioni per l'uso della propria fotocamera digitale.

• Installare l'obiettivo dopo aver spento la fotocamera digitale.

• Installare l'obiettivo dopo aver rimosso il copriobiettivo posteriore.

- Dopo aver rimosso l'obiettivo dalla fotocamera digitale, accertarsi di fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull'obiettivo o entrir

■ Installazione del paraluce

1Inserire il paraluce sull'obiettivo con i lati corti in alto e in basso.

2Ruotare il paraluce nella direzione della freccia per allineare il segno sul paraluce con il segno sull'estremità dell'obiettivo Ⓐ.

• Installare il paraluce ruotandolo sino a che non si sente un clic.

■ Rimozione di un paraluce

- Ruotare il paraluce nella direzione opposta rispetto all'installazione per rimuoverlo.

Nota

• Quando si installa o si rimuove il paraluce, tenerlo per i lati corti.
• Si consiglia di rimuovere il paraluce durante l'uso del flash in quanto il paraluce può bloccare la luce del flash.
• Per evitare di far cadere l'obiettivo, non trasportare mai l'obiettivo tenendo solo il paraluce.

■ Note sull'uso del filtro

• È possibile installare il copriobiettivo o il paraluce con il filtro già installato.
• Se vengono installati contemporaneamente più filtri, sulle immagini registrate può apparire un effetto vignetta.
• Non è possibile installare elementi diversi dai filtri, ad esempio convertitori o adattatori, sulla parte anteriore dell'obiettivo ed usarli in combinazione con questo obiettivo.

Se vengono installati elementi di questo tipo, l'obiettivo potrebbe venire danneggiato.

Precauzioni per l'uso

• Non spruzzare insetticidi o sostanze chimiche volatili sull'obiettivo.
• Se tali sostanze vengono a contatto con l'obiettivo possono danneggiarlo o provocare il distacco di vernice.
• Non puntare direttamente l'obiettivo verso il sole o verso intense sorgenti luminose.
• L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi.
• Per la pulizia, strofinare delicatamente con un panno asciutto che non produca polvere.
• Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, ecc. perché questo può causare problemi come la deformazione del corpo o la rimozione della finitura esterna.
• Non usare panni con sostanze chimiche.
• Non tenere a lungo a contatto con l'obiettivo prodotti in plastica, PVC o materiali simili.
  • Non smontare o modificare questo prodotto.
• Quando l'obiettivo non verrà usato per un periodo prolungato, si consiglia di riporlo con un essiccante (gel di silice).
• Controllare tutte le parti prima di registrare quando non si è usato l'obiettivo per un lungo periodo di tempo.

• Evitare di usare o lasciare l'obiettivo in uno dei seguenti luoghi perché questo può causare problemi operativi o malfunzionamento:

• Esposta alla luce del sole, o in spiaggia d'estate

• In luoghi caratterizzati da temperature e livelli di umidità elevati o forti sbalzi di temperatura e umidità
  – In luoghi con sabbia o polvere
  – Dove sono presenti fiamme
• Vicino a caloriferi, condizionatori o umidificatori
  – Dove l'acqua può bagnare l'obiettivo
• Dove sono presenti vibrazioni
• All'interno di un'auto

- Vedere anche le istruzioni per l'uso della fotocamera digitale.

Ricerca guasti

Quando si accende o si spegne la fotocamera digitale o si scuote l'obiettivo, si sente un tintinnio.

Quando si scattano foto si sente un suono proveniente dall'obiettivo.

- Si tratta del suono del movimento dell'obiettivo e dell'operazione di apertura. Non si tratta di un malfunzionamento.

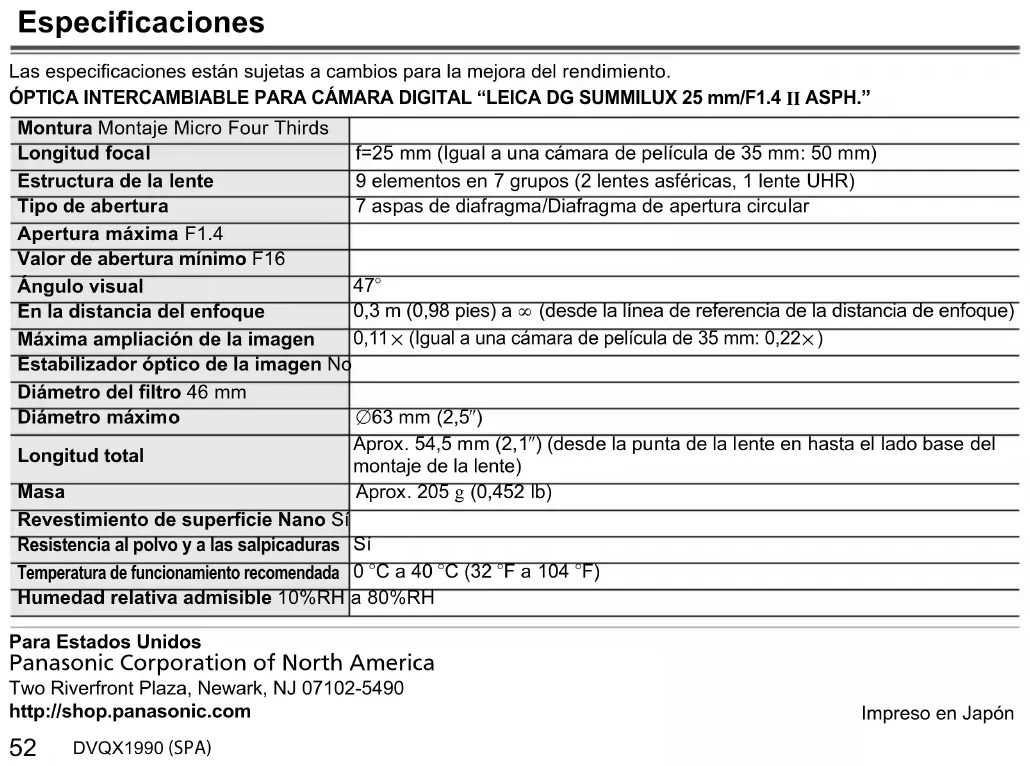

Specifiche

Le specifiche sono soggette a modifica per migliorare le prestazioni.

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE LEICA DG SUMMILUX 25 mm/F1.4 II ASPH."

Supporto Micro Four Thirds Mount
Distanza focale	f=25 mm (equivalente per fotocamera con pellicola da 35 mm: 50 mm)
Costruzione dell'obiettivo	9 elementi in 7 gruppi (2 lenti asferiche, 1 lente UHR)
Tipo di apertura	Diaframma con 7 lamelle/Diaframma ad apertura circolare
Apertura massima F1.4
Valore minimo dell'apertura F16
Profondità di campo 47°
Distanza di messa a fuoco	0,3 m a ∞ (dalla linea di riferimento della distanza di messa a fuoco)
Ingrandimento massimo dell'immagine	0,11× (equivalente per fotocamera con pellicola da 35 mm: 0,22×)
Stabilizzatore ottico di immagine No
Diametro filtro 46 mm
Diametro massimo ∅63 mm
Lunghezza complessiva	Circa 54,5 mm (dall'estremità dell'obiettivo al lato di base del supporto dell'obiettivo)
Massa Circa 205 g
Nanorivestimento superficie Sì
Resistenza alla polvere ed agli schizzi	Sì
Temperatura operativa raccomandata	0 °C a 40 °C
Umidità relativa accettabile	10%RH a 80%RH

(ITA) DVQX1990
