| 产品类型 | 数码相机可更换镜头 |
| 品牌 | 松下 |
| 型号 | HXA025E (LEICA DG SUMMILUX 25 mm/F1.4 II ASPH.) |
| 卡口 | Micro Four Thirds（微型四分之三） |
| 焦距 | f=25 mm（35mm等效：50 mm） |
| 最大光圈 | F1.4 |
| 最小光圈 | F16 |
| 光学结构 | 9片7组（2片非球面镜片，1片UHR镜片） |
| 视角 | 47° |
| 最近对焦距离 | 0.3 m（0.98英尺） |
| 最大放大倍率 | 0.11×（35mm等效：0.22×） |
| 滤镜直径 | 46 mm |
| 最大直径 | ∅63 mm（2.5英寸） |
| 总长度 | 约54.5 mm（2.1英寸） |
| 重量 | 约205 g（0.452磅） |
| 电源 | 无源（无需电池） |
| 防尘防溅 | 是（卡口处有橡胶密封圈） |
| 纳米涂层 | 是 |
| 工作温度 | 0°C 至 40°C（32°F 至 104°F） |
| 允许湿度 | 10% 至 80% |
| 附带配件 | 镜头袋、遮光罩、前后盖 |
| 维护与清洁 | 吹去灰尘，用干燥软布擦拭。避免使用溶剂、酒精、化学制品。 |
| 安全注意事项 | 请勿暴露于阳光直射、挥发性物质。远离儿童。请勿拆卸。 |
| 备件与可维修性 | 1年有限保修（加拿大）。通过松下更换橡胶密封圈。 |
| 一般信息 | 为Micro Four Thirds相机设计。固件更新请访问松下网站。 |
常见问题 - HXA025E PANASONIC
用户关于以下问题的提问 HXA025E PANASONIC
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 相机镜头 免费PDF格式！查找您的手册 HXA025E - PANASONIC 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 HXA025E 品牌 PANASONIC.
用户手册 HXA025E PANASONIC
品番 /Model No. H-XA025 Modèle/型号
LUMIX
MICRO
FOURTHIRDS
保证书承诺内容，仅限于产品在日本国内使用时有效。
使用本產品前請仔細閱讀這些說明，並保留本說明書供日後使用。
本鏡頭可用於與 Micro Four Third's System 鏡頭接口標準相容的數位相機。
- 無法安裝到 ^TM (Four Thirds ^TM )接口規格的相機上。
- 為了更流暢地拍攝，建議將數位相機/鏡頭的韌體更新至最新版本。
-
如需韌體最新資訊或要下載 /更新韌體，請造訪下列支援網站：https://panasonic.jp/support/global/cs/dsc/（僅英文版）
-
Micro Four Thirds 和 Micro Four Thirds 標誌是 Olympus Corporation 在日本、美國、歐盟和其他國家的商標或註冊商標。
- Four Third's 和 Four Thirds 標誌是 Olympus Corporation 在日本、美國、歐盟和其他國家的商標或註冊商標。
- LEICA是Leica Microsystems IR GmbH的註冊商標。SUMMILUX是Leica Camera AG的註冊商標。LEICA DG鏡頭是採用Leica Camera AG品質標準認可的測試儀器和品質保證體系生產的產品。
- 本文中提到的其他名稱、公司名稱、產品名稱皆為其各自公司的商標或註冊商標。
目錄
安全注意事項 61
故障預防....61
提供的配件 62
元件的名稱及功能 63
安裝鏡頭....64
使用時的注意事項 65
故障排除....65
規格....66
安全注意事項
使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設備、無線電發射機、高壓線等）。
- 請勿在移動電話附近使用相機，否則會影響圖片和聲音質量。
如果相機由於受帶磁設備影響而不能正常工作，請先將其關閉，取出電池和/或斷開連接的電源供應器，然後重新插入電池和/或連接電源供應器。隨後，開啟相機。
故障預防
■ 鏡頭的使用
- 使用本鏡頭時，請小心不要摔落、撞擊或過度施力。否則可能造成本鏡頭和數位相機故障或損壞。
- 鏡頭表面有污垢、灰塵和髒汙（水、油、指印等）時，可能會影響影像。拍攝前後，請使用吹塵球吹除鏡頭表面的灰塵和污垢，然後用軟乾布輕輕擦拭以清除髒汙。
- 為了防止灰塵或其他微粒附著或進入鏡頭，不使用鏡頭時請裝上鏡頭蓋和鏡頭後蓋。
-
為保護鏡頭接點（A），請避免下列動作，否則可能導致故障。
-
觸碰鏡頭接點。
- 讓鏡頭接點沾染髒汗。
- 將安裝面朝下放置鏡頭。
- 本鏡頭的防塵防濺性能無法完全避免灰塵或水滴進入。請依照下列注意事項操作，以達到所要的防塵防濺性能。如果本鏡頭無法正確運作，請向經銷商或 Panasonic 諮詢。
- 安裝到可防塵防濺的數位相機上。
- 請小心安裝或移除鏡頭，以免沙塵及水滴等異物，附著或進入鏡頭固定橡膠、接觸點、數位相機或鏡頭。
- 如果鏡頭接觸到水滴或其他液體，請用軟的乾布將其擦去。
- 為改善鏡頭的防塵防濺性能，接口使用了鏡頭接口橡膠。
- 鏡頭接口橡膠可能在數位相機接口上留下摩擦的痕跡，但這不會影響效能。
- 有關更換鏡頭接口橡膠的資訊，請與 Panasonic 聯繫。
■ 水氣凝結（當鏡頭有霧氣堆積時）
- 周圍環境溫度或濕度變化大時，會發生水氣凝結。請注意此問題，以免造成鏡頭變髒、發霉及故障。
- 如果發生了水氣凝結，請關閉數位相機，將其放置約 2 時。當數位相機溫度接近周圍環境溫度時，霧化將自然消失。
- 本文中所記述的產品外觀與規格可能因日後的產品改良而與您購買的實際產品不同。

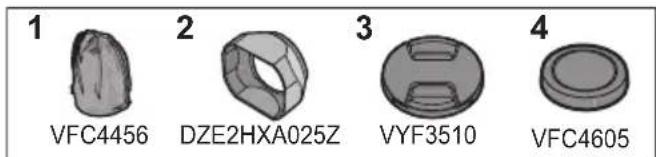

提供的配件
在使用本產品之前，請確認包裝內是否提供了以下所有附件。
產品號碼截至 2019 年 8月為準。此後可能會有變更。
1
VFC4456
2
DZE2HXA025Z
3
VYF3510
4
VFC4605
1 鏡頭袋
2 鏡頭遮光罩
3 鏡頭蓋
4 鏡頭後蓋 *
* 購買時已安裝在鏡頭上。

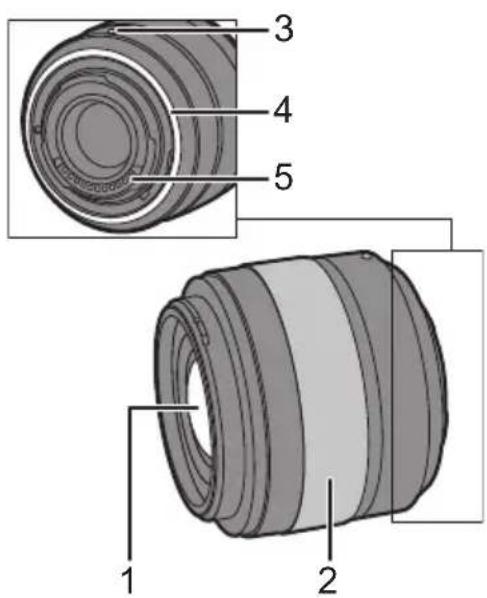

元件的名稱及功能
3 鏡頭安裝標記
4 鏡頭接口橡膠
5 接觸點
注意
- 如果您介意錄製影片時的AF操作聲音，建議設為MF。
- 如果您介意錄製影片時的AF操作螢幕改變，建議設為MF錄製。
安裝鏡頭
有關如何安裝鏡頭的資訊，請參閱數位相機的使用說明書。
• 要安裝鏡頭，請先關閉數位相機。
- 要安裝鏡頭，請先取下鏡頭後蓋。
- 為了防止灰塵或其他微粒附著或進入鏡頭，從數位相機上取下鏡頭後務必裝上鏡頭蓋和鏡頭後蓋。
■ 安裝鏡頭遮光罩
1使短的部分位於上下將鏡頭遮光罩插入到鏡頭上。
2朝箭頭指示的方向轉動鏡頭遮光罩，將鏡頭遮光罩上的標記對準鏡頭頂端的標記④。
- 轉動鏡頭遮光罩，直到發出喀噠聲為止，以裝上鏡頭遮光罩。
- 朝安裝方向的相反方向旋轉鏡頭遮光罩，以將遮光罩取下。
注意
• 安裝或取下鏡頭遮光罩時，請握住短的部分。
- 建議用閃光燈拍照時取下鏡頭遮光罩，因為鏡頭遮光罩可能會擋住閃光燈的光線。
• 為避免鏡頭摔落，拿鏡頭時絕不可只握住鏡頭遮光罩。
■ 濾鏡使用注意事項
- 即使已安裝濾鏡，亦可再裝上鏡頭蓋或鏡頭遮光罩。
- 如果同時安裝多個濾鏡，拍攝的影像可能出現部分量影效果。
- 不可安裝除了濾鏡以外的任何物品到鏡頭前端並搭配鏡頭使用，例如轉換鏡頭或轉換器。 如果安裝這類物品，可能會使鏡頭損壞。
使用時的注意事項
• 請勿用殺蟲劑或揮發性化學藥品噴灑鏡頭。
- 如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭，表面漆可能也會剝落。
• 請勿將鏡頭對著太陽或其他強光源。
- 這會使鏡頭聚集過多的光量，導致火災和故障。
- 清潔時，請用不會產生灰塵的軟乾布輕輕擦拭。
- 請勿使用汽油、稀釋劑、酒精、廚房清潔劑等溶劑，否則可能造成問題，像是使外殼變形或使鍍膜剝落。
- 請勿使用沾上化學物質的抹布。
• 請勿讓橡膠、PVC或類似材質的製品與鏡頭長期接觸。
• 請勿拆解或改裝本產品。
- 準備長時間不使用本鏡頭時，建議在存放時放入一些乾燥劑（矽膠）。
- 假如已長時間未使用鏡頭，請在拍攝前先檢查所有零件。
- 請避免在下列地點使用或儲存鏡頭，因為這可能會導致操作失誤或故障。
- 太陽直射的地方或夏天的海邊
- 在高溫和高濕度或溫度和濕度有顯著變化的地方
- 在多沙子和灰塵的地方
- 有火的地方
- 靠近加熱器、空調或加濕器的地方
- 在可能有水弄濕鏡頭的地方
- 受到震動的地方
-車内
- 也請參閱數位相機的使用說明書。
故障排除
數位相機在開啟或關閉或晃動鏡頭時，會聽到喀噠聲等。拍攝過程中鏡頭發出聲音。
這是鏡頭移動和光圈操作的聲音。這並非故障。

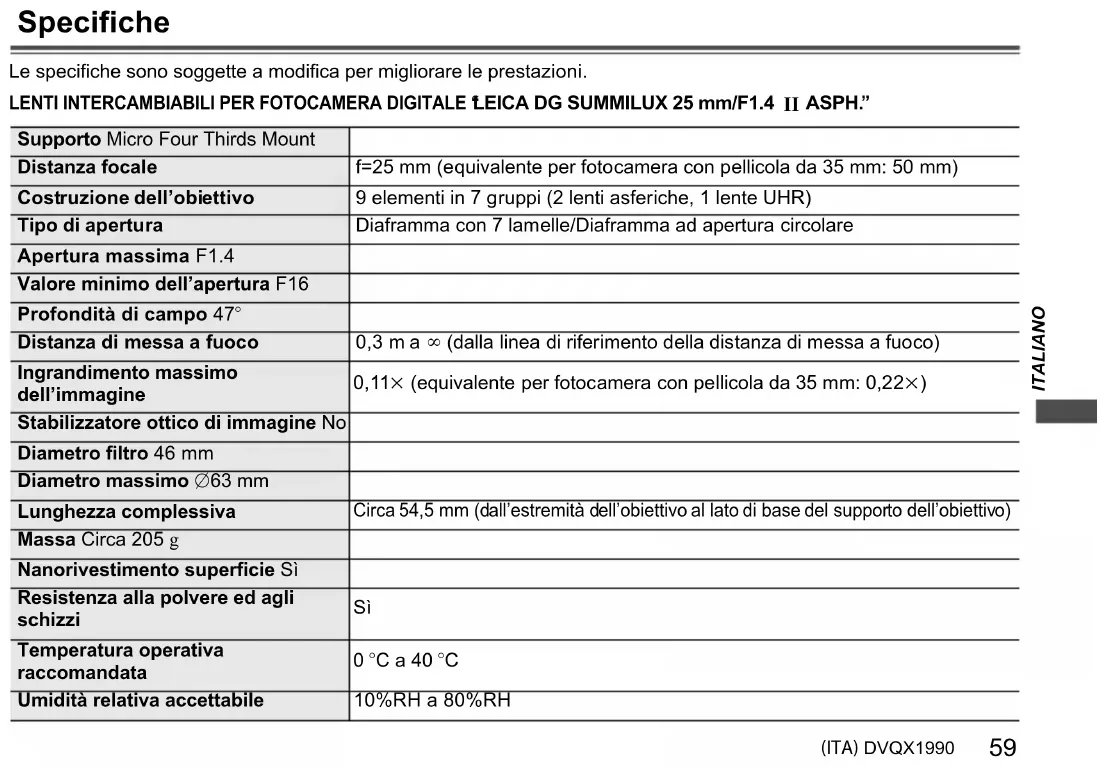

規格
規格可能隨時變更以改善效能。
數位相機用可替換鏡頭“LEICA DG SUMMILUX 25 mm/F1.4 II ASPH.”
| 鏡頭接口 Micro Four Thirds接口 | |
| 焦距 | f=25 mm(相當於35 mm菲林相機: 50 mm) |
| 鏡頭結構 | 7組9片(2片非球面鏡片、1片UHR鏡片) |
| 光圈類型 7片光圈葉片 /圓形光圈 | |
| 最大光圈 | F1.4 |
| 最小光圈值 | F16 |
| 視角 | 47° |
| In focus(焦點對準)距離 | 0.3 m至∞(從對焦距離基準線開始) |
| 最大影像倍率 | 0.11×(相當於35 mm菲林相機: 0.22×) |
| 光學影像穩定器 無 | |
| 濾鏡直徑 | 46 mm |
| 最大直徑 | ∅63 mm |
| 總長度 | 約54.5 mm(從鏡頭的頂端到鏡頭接口的基準面) |
| 重量 約205 g | |
| 奈米表面塗層 是 | |
| 防塵防濺 是 | |
| 建議的工作溫度 | 0°C至40°C |
| 允許的相對濕度 10%RH至80%RH |
(對於台灣)
愛用者服務專線：0800-098-800
製造廠商：松下電器產業株式會社
原產地：日本
進口廠商：台松電器販賣股份有限公司
連絡地址：新北市中和區員山路 579號
連絡電話 : (02)2223-5121
(TCH) DVQX1990
使用说明书
数码相机使用的可更换镜头
感谢您购买Panasonic产品。
请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。
本镜头可以与兼容Micro Four Thirds™系统镜头卡口标准的数码相机配合使用。
扫描二维码
关注松下服务官方微信平台
- 为了更流畅地拍摄，建议将数码相机/镜头的固件更新至最新版本。
-
有关固件的最新信息或者要下载/更新固件，请访问以下支持网站：https://panasonic.jp/support/global/cs/dsc/（仅英文）
-
Micro Four Thirds ^™ 和Micro Four Thirds标志是Olympus Corporation在日本、美国、欧盟和其他国家的商标或注册商标。
- Four Thirds和Four Thirds标志是Olympus Corporation在日本、美国、欧盟和其他国家的商标或注册商标。
- LEICA是徕卡 Microsystems IR GmbH的注册商标。SUMMILUX是徕卡 Camera AG 的注册商标。徕卡DG镜头是采用徕卡 Camera AG质量标准认可的测试仪器和质量保证体系生产的产品。
- 本说明书中提及的其他公司名称和产品名称为各自公司的商标或注册商标。
目录
安全注意事项....69
故障预防....69
提供的附件 70
元件的名称及功能 71
安装镜头....72
使用时的注意事项 73
故障排除....73
规格 74
安全注意事项
使本机远离电磁设备（如微波炉、电视机、视频游戏设备、无线电发射机、高压线等）。
- 不要在移动电话附近使用相机，否则会影响图像与声音的品质。
- 如果相机由于受电磁设备影响而停止正常工作，请关闭相机，并取出电池和/或断开连接的交流电源适配器。然后，重新插入电池和/或重新连接交流电源适配器，打开相机。
故障预防
■ 镜头的使用
- 使用本镜头时，请注意不要使其跌落、受到撞击或对其施加过大的力。否则，可能会导致故障或损坏本镜头和数码相机。
- 镜头表面上的灰尘、污垢和污渍（水、油、指纹等）可能会影响图像。在拍摄前后，请使用吹尘球吹掉镜头表面的灰尘和污垢，然后用柔软的干布轻轻擦拭以去除污渍。
- 不使用镜头时，请确保安装镜头盖和镜头后盖，以防止灰尘和其他颗粒在镜头上聚集或进入镜头。
- 为保护镜头触点（A），请避免出现以下情形。否则，可能会导致故障。
-触摸镜头触点。
-让镜头触点变脏。
- 在放置镜头时将安装面朝下。
- 本镜头防尘且防溅，但不会完全阻止灰尘或水滴进入。请采取以下预防措施，以实现良好的防尘和防溅性能。如果镜头不正确工作，请向经销商或 Panasonic咨询。
- 请安装到防尘且防溅的数码相机上。
- 安装或取下镜头时，请注意不要让沙子、灰尘和水滴等异物附着或进入镜头卡口橡胶、触点、数码相机和镜头。
- 如果镜头接触到水滴或其他液体，请用软的干布将其擦去。
- 为了提高镜头的防尘防溅性能，卡口中使用了镜头卡口橡胶。
- 镜头卡口橡胶会在数码相机卡口上留下擦痕，但这并不影响性能。
- 有关更换镜头卡口橡胶的信息，请与 Panasonic联系。
■ 水汽凝结（当镜头雾化时）
- 周围环境温度或湿度变化大时，会发生水汽凝结。请务必注意，否则可能会造成镜头变脏、发霉和故障。
- 如果发生了水汽凝结，请关闭数码相机，将其放置约2小时。当数码相机温度接近周围环境温度时，雾化将自然消失。
提供的附件
在使用本产品之前，请确认包装内是否提供了以下所有附件。
产品号码截至2019年8月为准。
2 镜头遮光罩
3 镜头盖 ^* ( 原产地 : 中国 )
4 镜头后盖 *
* 购买时安装在镜头上。
- 部分附件使用了日本以外原产地的产品。
元件的名称及功能
3 镜头安装标记
4 镜头卡口橡胶
5 触点
注意
- 如果您介意视频录制过程中存在AF操作音，建议将其设置为MF。
- 如果您介意视频录制过程中由于AF操作而发生屏幕变化，建议将其设置为MF进行录制。
安装镜头
有关如何安装镜头的信息，请参阅数码相机的使用说明书。
- 关闭数码相机后，安装镜头。
- 取下镜头后盖后，安装镜头。
- 从数码相机上取下镜头后，请确保安装镜头盖和镜头后盖，以防止灰尘和其他颗粒在镜头上聚集或进入镜头。
1使短的部分位于上下将镜头遮光罩插入到镜头上。
2朝箭头指示的方向转动镜头遮光罩，以便将镜头遮光罩上的标记对准镜头顶端的标记④。
- 转动镜头遮光罩直至听到咔哒一声完成安装。
■ 取下镜头遮光罩
- 朝安装时的反方向转动镜头遮光罩，以将其取下。
注意
- 安装或取下镜头遮光罩时，请持拿短的部分。
- 在闪光灯拍摄过程中，建议取下镜头遮光罩，因为镜头遮光罩可能会遮住闪光灯发出的光。
- 为防止镜头掉落，切勿靠仅持拿镜头遮光罩来携带镜头。
■ 有关滤镜使用的说明
- 可以在安装着滤镜的状态下安装镜头盖或镜头遮光罩。
- 如果同时安装了多个滤镜，所拍摄的图像中可能有一些光晕。
- 不能将滤镜以外的任何物品（如转换镜头或适配器）安装到镜头前面，也不能将其与此镜头组合使用。
如果安装此类物品，可能会导致镜头损坏。
使用时的注意事项
- 请勿用杀虫剂或挥发性化学药品喷洒镜头。
- 如果此类化学药品接触到镜头，可能会损坏镜头，表面漆可能也会剥落。
- 请勿将镜头对着太阳或其他强光源。
- 这会使镜头聚集过多的光量，导致火灾和故障。
- 清洁时，请使用不会产生灰尘的软干布轻轻擦拭。
- 请勿使用汽油、稀释剂、酒精、厨房清洁剂等溶剂，因为可能会导致外壳变形或涂层剥落等问题。
-请勿用化学品擦拭。
- 请勿让橡胶、PVC或类似材料制品与镜头长期接触。
- 请勿拆卸或改装本产品。
- 准备长时间不使用镜头时，建议在存放时放入一些干燥剂（硅胶）。
-
如果长时间未曾使用镜头，请在拍摄前检查所有部件。
-
避免在以下任何地点使用或存放镜头，否则可能导致工作出现问题或故障：
- 太阳直射的地方或夏天的海边
-高温多湿或温度和湿度变化较大的地方
-沙尘较多的地点
-有火的地方
-靠近加热器、空调或加湿器的地方
-有水并可能打湿镜头的地点
-受到震动的地方
-车内 - 另请参阅数码相机的使用说明书。
故障排除
打开或关闭数码相机或晃动镜头时听到咔哒声等声音。
拍摄图像时，镜头发出声音。
- 这是镜头移动和光圈工作的声音。这并非故障。
规格
数码相机使用的可更换镜头“LEICA DG SUMMILUX 25 mm/F1.4 II ASPH.”
| 镜头卡口 Micro Four Thirds卡口 | |
| 焦距 | f=25 mm(相当于35 mm胶片相机:50 mm) |
| 镜头结构 | 7组9片(2片非球面镜片、1片UHR镜片) |
| 光圈类型 7片控光片/圆形虹膜光圈 | |
| 最大光圈 | F1.4 |
| 最小光圈值 | F16 |
| 视角 | 47° |
| 聚焦距离 | 0.3 m至∞(从对焦距离基准线开始) |
| 最大图像倍率 | 0.11×(相当于35 mm胶片相机:0.22×) |
| 光学影像稳定器 无 | |
| 滤镜直径 | 46 mm |
| 最大直径 | ∅63 mm |
| 全长 | 约54.5 mm(从镜头的顶端到镜头卡口的基准面) |
| 重量 约205 g | |
| 纳米表面涂层 是 | |
| 防尘防溅 是 | |
| 建议的工作温度 | 0°C至40°C |
| 允许的相对湿度 10%RH至80%RH | |
产品中有害物质的名称及含量
| 部件名称 | 有害物质 | |||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 镜头的镜筒部 | ○ | ○ | ○ | ○ | ||
| 镜头外壳 | ○ ○ ○ | ○ ○ ○ | ||||
| 印刷基板组件 | × | ○ | ○ | ○ | ||
| 本表格依据 SJ/T11364 的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T26572 规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572 规定的限量要求。对于表示“”的情况,属于欧盟 RoHS 指令的豁免项目。 | ||||||
制造商：松下电器产业株式会社
日本大阪府门真市大字门真1006番地
Web Site: http://www.panasonic.com
进口商：松下家电(中国)有限公司
杭州经济技术开发区松乔街2号
原产地：日本
2019年8月发行 在日本印刷
| 合格证 |
| 松下电器产业株式会社 |
