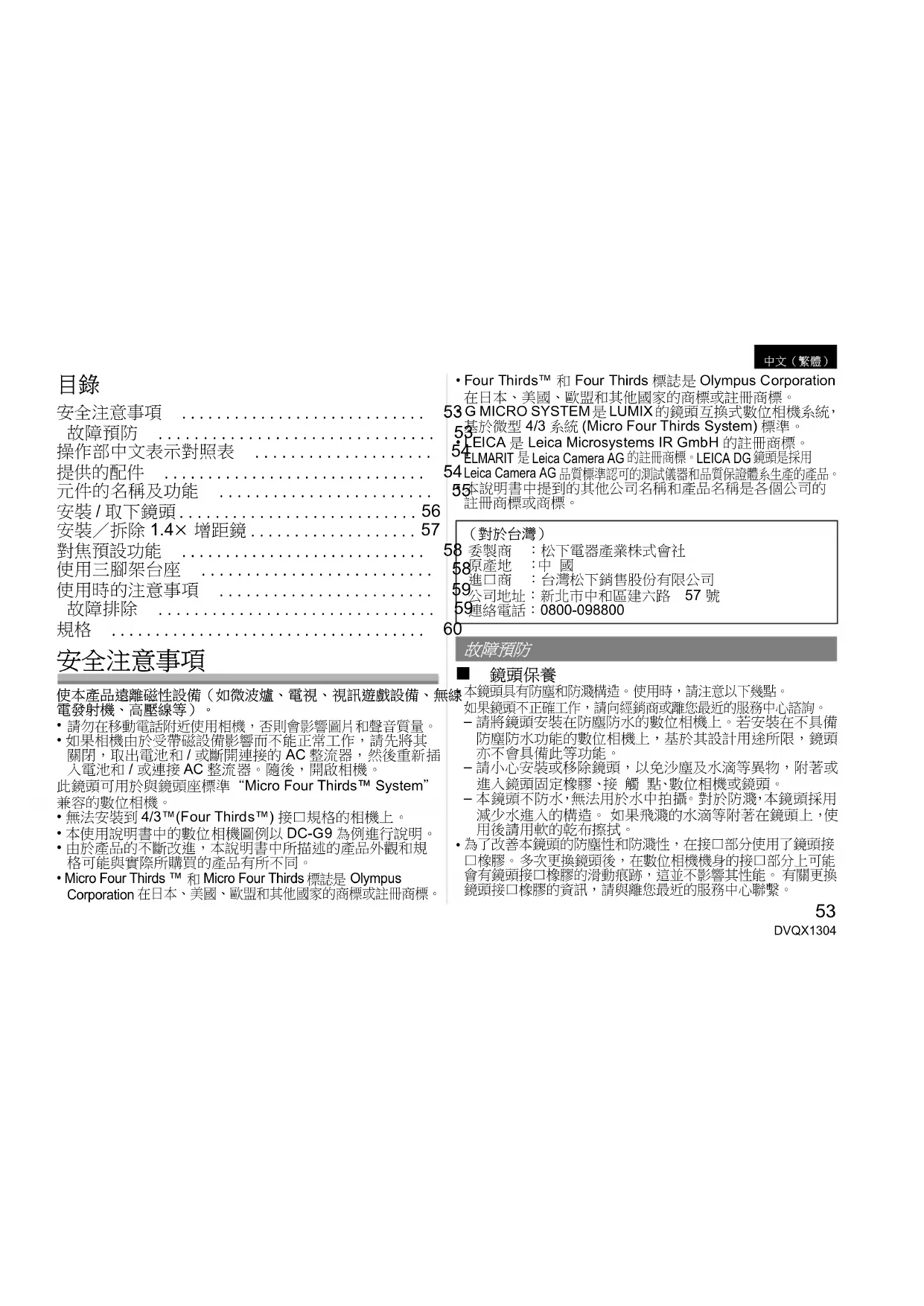

用户手册 Lumix HES200GC PANASONIC

安装/拆除 1.4× 增距镜 57

對焦預設功能

使用三脚架台座

使用時的注意事項

故障排除

規格

安全注意事項

使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設備、無電發射機、高壓線等）。

·請勿在移動電話附近使用相機，否則會影響圖片和聲音質量。
·如果相機由於受帶磁設備影響而不能正常工作，請先將其關閉，取出電池和/或斷開連接的AC整流器，然後重新插入電池和/或連接AC整流器。隨後，開啟相機。
此鏡頭可用於與鏡頭座標準“Micro Four Thirds™ System”兼容的數位相機。
- 無法安裝到 4 / 3^TM (Four Thirds™) 接口規格的相機上。
·本使用說明書中的數位相機圖例以DC-G9為例進行說明。
·由於產品的不斷改進，本說明書中所描述的產品外觀和規格可能與實際所購買的產品有所不同。
- Micro Four Thirds™ 和 Micro Four Thirds 標誌是 Olympus Corporation 在日本、美國、歐盟和其他國家的商標或註冊商標。

·FourThirdsTM和FourThirds標誌是OlympusCorporation在日本、美國、歐盟和其他國家的商標或註冊商標。
53G MICROSYSTEM是LUMIX的鏡頭互換式數位相機系統，
基于微型4/3系統(Micro Four Thirds System)標準
PEICA是LeicaMicrosystemsIRGmbH的註冊商標。
ELMARIT是LeicaCameraAG的註冊商標。LEICA DG鏡頭是採用
54LeicaCameraAG品質標準認可的測試儀器和品質保證體系生產的產品。
55本說明書中提到的其他公司名稱和產品名稱是各個公司的註冊商標或商標。

（對於台灣）

58 委製商：松下電器產業株式會社
58原产地：中國
進口商：台灣松下銷售股份有限公司
公司地址：新北市中和區建六路57號
59連絡電話：[phone]

故障预防

鏡頭保養

本镜頭具有防塵和防潰構造。使用時，請注意以下幾點。

如果鏡頭不正確工作，請向經銷商或離您最近的服務中心諮詢。
- 請將鏡頭安裝在防墜防水的數位相機上。若安裝在不具備防墜防水功能的數位相機上，基於其設計用途所限，鏡頭亦不會具備此等功能。
- 請小心安裝或移除鏡頭，以免沙壓及水滴等異物，附著或進入鏡頭固定橡膠、接觸點、數位相機或鏡頭。
- 本鏡頭不防水，無法用於水中拍攝。對於防潰，本鏡頭採用減少水進入的構造。如果飛灑的水滴等附著在鏡頭上，使用後請用軟的乾布擦拭。
為了改善本鏡頭的防壓性和防潯性，在接口部分使用了鏡頭接口橡膠。多次更換鏡頭後，在數位相機機身的接口部分上可能會有鏡頭接口橡膠的滑動痕跡，這並不影響其性能。有關更換鏡頭接口橡膠的資訊，請與離您最近的服務中心聯繫。

DVQX1304

·請勿用力按壓鏡頭。
·當鏡頭表面有污垢（水、油和手印等）時，相片可能會受到影響。拍攝前後，請用一塊軟乾布輕輕擦拭鏡頭表面。
- 為了防止灰塵和其他顆粒積聚在鏡頭上或者進入鏡頭，請在不使用鏡頭時安裝鏡頭後蓋。

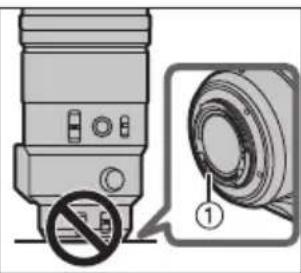

- 为了保護鏡頭接觸點 ①，請勿在其安裝面朝下的狀態下放置鏡頭。此外，請勿讓鏡頭接觸點變髒。

關於水汽凝結（鏡頭的霧化）

• 冷凝現象會在環境溫度或濕度改變時發生。請注意，這可能會令鏡頭變得骯髒，造成發霧及故障。
  ·如果發生了水汽凝結，請關閉電源，然後將其擱置約2小時。當相機溫度接近周圍環境溫度時，霧化將自然消失。

操作部中文表示對照表

為使您在使用上更方便，使用前請參閱本對照表：

某些所示的名稱可能不會出現在本機上。

FULL：全範圍

ON：開啓

AF：自動對焦

OFF：關閉

MF：手動對焦

MEMORY: 記憶

POWER O.I.S.: 增強光學防震功能

CALL：調用

Fn：功能

提供的配件

產品號碼截至 2017 年 11 月為準。此後可能會有變更。

SFC0360

DVZE1018Z

1GE1Z253Z VFC4605

SYQ0680

DMW-TC14*1

DVXE1027Z*2

VFC4460

8

DVGX1115Z

9

VFC4605

1 镜頭袋
2 錢頭遮光罩
3 錢頭蓋
4 錢頭後蓋
5 外部三脚架台座

6 1.4× 增距镜
7 錢頭袋
8 錢頭蓋
9 錢頭後蓋

1 1.4× 增距鏡（DMW-TC14）預定作可選配件出售。
2 另設有組合出售，鏡頭蓋和鏡頭後蓋各一。
- 購買時，鏡頭後蓋和鏡頭蓋已附於可換式鏡頭和 1.4 × 增距鏡上。

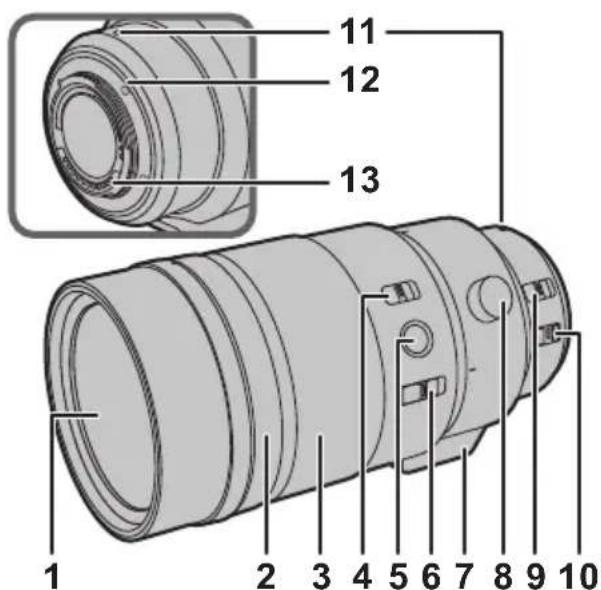

元件的名稱及功能

1 錢頭表面

2 光圈環

轉動此環可調整光圈值。

·如果將相機設定為光圈先決AE模式或手動曝光模式，環的光圈值會有效。
·如果將光圈環的位置設定到[A]，相機的光圈值會有效。
3對焦環

用手動對焦 (MF)拍攝時，轉動可對焦。

4對焦距離範圍選擇開關

[FULL]: 可以在 1.15 ~m 至 的範圍內對焦。

[3m-∞]：可以在 3.0m 至 的範圍內對焦。自動對焦的對焦速度將會變快。

5對焦按鈕(P58)
6對焦選擇開關 (P58)
7 三脚架台座 (P58)
8 方向鎖定旋鈕 (P58)

9 [AF/MF]開關

使用此開關可以在自動對焦 (AF) 和手動對焦 (MF) 之間進行切換。

• 錢頭的 [AF/MF]開關或相機的設定其中一個設定為 [MF]時，手動對焦 (MF) 有效。

10 O.I.S.開關

將本鏡頭安裝到了相機時，如果將O.I.S.開關設定到[ON]，穩定器功能會被設定為啟動。

·使用三腳架時，建議將O.I.S.開關設定到[OFF]。

11 錢頭安裝標記
12 镜頭接口橡膠
13 接觸點

注意

·使用自動對焦功能錄製動態影像時，可能會錄下操作聲音。如果聲音造成困擾，我們建議您使用手動對焦（MF）功能來鎖定對焦，以進行錄製。
·如果在錄製動態影像時將O.I.S.設定到[ON]，可能會錄製上工作音。如果您介意，建議將O.I.S.開關設定到[OFF]並將相機安裝到三腳架上。

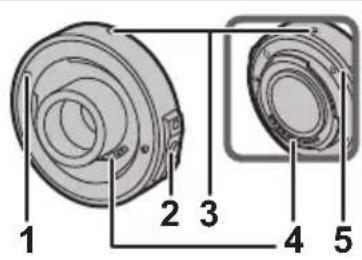

1.4×增距镜

1 安裝標記
2 錫頭釋放按鈕
3 錢頭安裝標記
4 接觸點
5 錢頭接口橡膠

安裝 /取下鏡頭

有關安裝及取下鏡頭的方法的資訊，請參閱數位相機的使用說明書。

·安裝或取下鏡頭前，請確認數位相機是否已關閉。

• 將鏡頭安裝到數位相機前，請取下鏡頭後蓋。 1、2)
• 為了防止灰壓和其他顆粒積聚在鏡頭上或者進入鏡頭，在從數位相機上取下鏡頭後，請務必安裝鏡頭蓋鏡頭後蓋。

■ 安裝濾鏡

·如果你拍攝時同時使用兩塊濾鏡或以上，部份圖像可能會變暗。
- 即使已安裝濾鏡，亦可再裝上鏡頭蓋或鏡頭遮光罩。
- 不可將轉換鏡頭或轉接器安裝在鏡頭表面；此鏡頭不可配合轉換鏡頭或轉接器使用。切勿安裝濾鏡以外的任何物品。否則可能會損壞鏡頭。

■ 安裝鏡頭遮光罩

1朝箭頭指示的方向轉動鏡頭遮光罩螺絲將其鬆開 1)。
2插入鏡頭遮光罩直到停止為止 (2)。
3朝箭頭指示的方向轉動鏡頭遮光罩螺絲牢牢地固定住鏡頭遮光罩 (3)。

注意

• 使用鏡頭時，若已安裝鏡頭遮光罩，請檢查鏡頭遮光罩的螺絲是否有鬆脫。
  ·裝上閃光燈及鏡頭遮光罩拍照時，畫面下半部可能會變暗，您亦可能無法控制閃光燈，因為拍攝時閃光可能會被遮光罩阻擋。我們建議移除鏡頭遮光罩。
• 携帶時，可暫時將鏡頭遮光罩以反方向安裝。
• 擔帶鏡頭時，切勿僅拿著鏡頭遮光罩。

安裝/拆除 1.4 × 增距鏡

·增距鏡可配合此鏡頭（H-ES200）使用。（截2017年11月）
關於此鏡頭外其他兼容鏡頭的最新資訊，敬請瀏覽Panasonic網站。
·切勿安裝兼容鏡頭以外的任何零件。否則可能會損壞鏡頭或增距鏡，或嚴重影響其性能。
·安裝或拆除增距鏡前，請確保數位相機電源已關閉。
- 移除鏡頭蓋和鏡頭後蓋。

安装增距镜

1 將增距鏡上的安裝標記A對準鏡頭（1）上的鏡頭安裝標記B，然後朝箭頭指示的方向轉動增距鏡，直至聽到喀噸聲。（2）

2將增距鏡上的鏡頭安裝標記對準數位相機（3）的鏡頭安裝標記D，然後朝箭頭指示的方向轉動鏡頭，直至聽到喀塋聲。（4）

• 在數位相機上安裝鏡頭時，切勿按動鏡頭釋放按鈕（E），以及增距鏡上的釋放按鈕。

拆除增距镜

1 按住數位相機上的鏡頭釋放按鈕③時，朝鏡頭指示的方向轉動增距鏡，直至其停下，然後將其拆除（1、2）。

2 按住增距鏡上的釋放按鈕(F)時，朝箭頭指示的方向轉動增距鏡，直至其停下，然後將其拆除（3、4）。

注意

·安裝了增距鏡時，光圈會設定為較光圈環規定值調整幅度大一度的光圈值。
- 更新鏡頭軸體至最新版本前，請先拆除增距鏡。

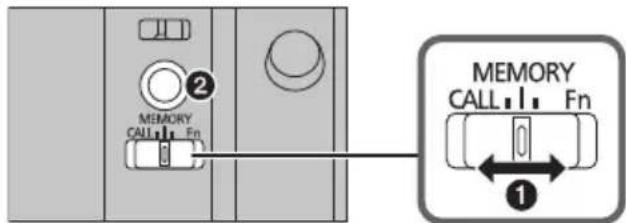

對焦預設功能

您可調用鏡頭記憶體內儲存的對焦位置。除此之外，亦可以鎖定對焦。

（在鏡頭記憶體內儲存對焦位置）

1 將對焦選擇開關設定到 [MEMORY] (1)。
2 調整對焦位置至您希望儲存在記憶體內的位置。
3 按下對焦按鈕（2），將對焦位置儲存在記憶體內。
·儲存在記憶體內的對焦位置將一直保留，直至您在記憶體內儲存新的位置為止。

（調用儲存在記憶體內的對焦位置）

4 將對焦選擇開關設定到 [CALL] (1)。
5 按下對焦按鈕（2），調用儲存在記憶體內的對焦位置。
- 按住對焦按鈕時，[MF]會暫時啟用。
·即使對焦範圍選擇開關設定為 [3m - ] ，亦可調用位於 3.0m 節園內的對焦位置。然而，若您鬆開對焦按鈕，對焦位置將轉至極限位置（ 3.0m ）。

• 使用對焦預設功能時，我們建議您將對焦範圍選擇開關設定為 [FULL]。

■ 鍾定對焦

1 將對焦選擇開關設定到[Fn]（①）。
2 按下對焦按鈕 (2)。
- 按住對焦按鈕時，便可鎖定對焦。
·您亦可調用在數位相機上支援[Fn]功能的設定。

注意

• 拆除鏡頭前，請確保數位相機電源已關閉。若在數位相機電源開啟期間拆除鏡頭，則對焦位置不會儲存在記憶體內。

使用三脚架台座

使用三腳架時，將其安裝在鏡頭的三腳架接環。

我們建議您避免將三腳架安裝至數位相機的三腳架接環，以防止攜帶鏡頭時可能對鏡頭造成的損壞。
如遇以下情況，在安裝三腳架前，請先在鏡頭上安裝好隨後附的外接三腳架接環：

• 鍕頭或數位相機接觸到三腳架
• 接觸到三腳架的電池把手正在使用中

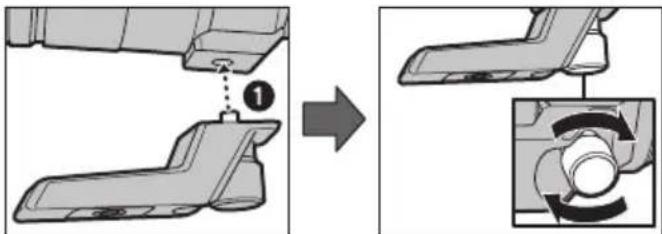

安装外部三脚架台座（提供）

1 將外部三腳架台座安裝螺絲插入到鏡頭的三腳架台座中。(1)

2 朝箭頭指示的方向轉動外部三腳架台座安裝螺絲將其牢牢地固定住。

·使用前，請確認外部三腳架台座安裝螺絲不鬆動。
·切勿擊打外接三腳架接環或對其用力過猛。

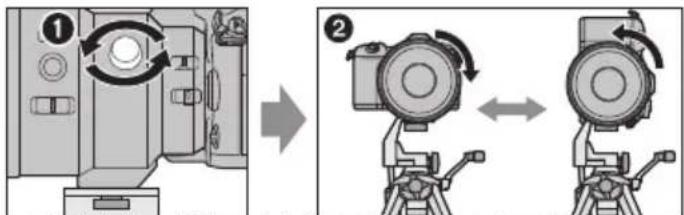

改變縱向 / 横向

可以鬆開方向鎖定旋鈕（1）以和數位相機一起轉動鏡頭（2）此方法，可以在使用三腳架時在縱向和横向之間快速切換。

·改變方向後，請擋緊方向鎖定旋钮並確認它不鬆動。

使用時的注意事項

請務必小心，切勿跌落或撞擊鏡頭。還要務必小心，切勿在頭上施加過多壓力。

·請注意不要讓裝有鏡頭的包跌落，因為這樣可能會損壞鏡頭。相機可能會停止正常操作，可能無法繼續拍攝圖片。
·在安裝著鏡頭的狀態下攜帶數位相機時，請將數位相機和鏡頭都握住。

在相機周圍使用殺蟲劑或其他揮發性的物質時，請勿使其接觸到鏡頭。

如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭，表面漆可能也會剝落。

請勿將鏡頭對著太陽或其他強光源。

·這會使鏡頭聚集過多的光量，導致火災和故障。
·請避免在下列地點使用或儲存鏡頭，因為這可能會導致操作失誤或故障。

• 太陽直射的地方或夏天的海邊
• 温度和濕度較高或者溫度和濕度變化劇烈的地方
  -沙子、灰塵或污垢比較集中的地方
  -有火的地方
  -靠近加熱器、空調或加濕器的地方
• 水可能打湿本装置的地方
  -受到震動的地方

一車内

·也請參閱數位相機的使用說明書。
·準備長時間不使用本裝置時，建議在存放時放入一些乾燥劑（砂膠）。否則，可能會由於發霉等原因而導致性能出現故障。建議在使用前先檢查本裝置是否能夠正常運行。
·請勿讓鏡頭與橡膠或塑料製品長時間接觸
·請勿觸摸本裝置的電觸點。這樣做可能會導致本裝置發生故障。
·請勿拆卸或改裝本裝置。

請勿使用汽油、稀釋劑、酒精或其他類似的清潔劑清潔本裝置。

·使用溶劑會損壞鏡頭或導致表面漆剝落。
·請用一塊乾軟布擦祛灰塵或手印。
·使用乾的抹壓布來清除鏡頭固定橡膠、對焦環或光圈環上的污跡和塵垢。
·請勿使用廚房清潔劑或經化學方法處理過的抹布。

故障排除

開啟或關閉相機時或者晃動鏡頭時，聽到喀噸聲等聲音。拍攝室外的物體等明亮的被攝物體時，或者用大的光圈值拍攝時，鏡頭發出聲音。
·這是鏡頭或光圈運動的聲音，不是故障。

規格

規格如有變更，恕不另行通知。

	數位相機用可替換鏡頭 “LEICA DG ELMARIT 200 mm/F2.8/POWER O.I.S.”	1.4×增距鏡
焦距	f=200 mm (相當於 35 mm 菲林相機: 400 mm)	已裝鏡頭的 1.4×長度。
光圈類型	9片控光片/圓形虹膜光圈	-
最大光圈	F2.8(當安裝了 1.4×增距鏡時:F4.0)	-
最小光圈值	F22(當安裝了 1.4×增距鏡時:F22)	-
鏡頭結構	15件13組(2片ED鏡片)	6件4組
奈米表面塗層 是		-
In focus (焦點對準) 距離	[FULL]: 1.15 m至∞/ [3 m-∞]: 3.0 m至∞ (從焦距參考線)	-
最大影像放大率	0.2×(相當於 35 mm 菲林相機: 0.4×)	-
光學影像穩定器 有		-
O.I.S. 開關	有(切換 ON/OFF)	-
[AF/MF] 開關	有(切換 AF/MF)	-
裝配	“Micro Four Thirds 接口”	-
視角	6.2°(當安裝了 1.4×增距鏡時:4.4°)	-
濾鏡直徑	77 mm-
最大直徑	Ø87.5 mm	Ø58 mm
全長	約174 mm (從鏡頭的頂端到鏡頭接口的基準面)	約22 mm (從鏡頭的頂端到鏡頭接口的基準面)
重量	約1245 g (不包括外部三腳架台座)	約120 g
工作溫度	-10℃至40℃	-10℃至40℃
防塵和防濾	有	有
