产品类型	摄影镜头
品牌	松下
型号	松下 Lumix HF008E (LUMIX G 鱼眼 8 mm/F3.5)
卡口	微型四分之三
焦距	8 毫米 (35 毫米等效: 16 毫米)
最大光圈	F3.5
最小光圈	F22
光学结构	10 片 9 组 (1 片ED镜片)
视角	180° (对角线)
投影类型	等立体角 (鱼眼)
最近对焦距离	0.1 米
最大放大倍率	0.2× (35 毫米等效: 0.4×)
最大直径	约 60.7 毫米 (含遮光罩)
总长度	约 51.7 毫米
重量	约 165 克
前置滤镜直径	无
后置滤镜直径	支持 22 mm × 22 mm 滤镜片
防抖	无
附带配件	收纳包、前盖、后盖
维护与清洁	用柔软干布擦拭；请勿使用溶剂。
使用注意事项	避免磁场、凝结、撞击、杀虫剂。
安全	请勿拆卸，请勿触碰触点。
可维修性	用户不可自行维修；请联系授权服务中心。

常见问题 - Lumix HF008E PANASONIC

这款镜头是否兼容所有微型四分之三卡口的相机？

是的，它兼容所有带有微型四分之三卡口的数码相机。

如何清洁镜头？

请使用柔软干布。请勿使用苯、酒精等溶剂。轻轻擦拭指纹痕迹。

出现凝结（镜头起雾）怎么办？

将镜头放入塑料袋中直至温度平衡，然后静置约2小时。雾气将自然消散。

这款镜头可以使用滤镜吗？

是的，后置滤镜支架可容纳尺寸为21.5-22 mm × 3-4 mm的明胶滤镜片。

镜头是否防水？

不，它不防水。避免溅水，如接触水滴请立即擦干。

为什么图像看起来变形？

这是一款鱼眼镜头，提供180°视角。边缘物体自然会变形；请在屏幕上检查构图。

如何将镜头安装到相机上？

对齐镜头和机身上的红色标记，旋转至卡扣到位。请勿用力过猛，确保相机已关闭。

为什么在开机或关机时听到噪音？

这是镜头机构和光圈的声音，并非故障。

不使用时如何存放镜头？

安装前后盖，放入提供的保护袋中，存放在干燥、避光、避高温处。

镜头有防抖功能吗？

不，这款镜头没有防抖。必要时请使用三脚架或高速快门。

用户手册 Lumix HF008E PANASONIC

使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設備、無線電發射機、高壓線等）。

- 請勿在移動電話附近使用相機，否則會影響圖片和聲音質量。

- 如果相機山於受帶磁設備影響而不能正常工作，請先將其關閉，取出電池和/或斷開連接的AC適配器，然後重新插入電池和/或連接AC適配器。隨後，開啓相機。

此鏡頭可用於與鏡頭座標準

“Micro Four Thirds™ System”兼容的數位相機。

无法安裝到 4/3 ^TM (Four Thirds ^TM ) 接口規格的相機上。

本使用說明書中的數位相機圖例以DMC-G2為例進行說明。

由於產品的不斷改進，本說明書中所描述的產品外觀和規格可能與實際所購買的產品有所不同。

63 Four Thirds ^TM 和 Four Thirds 標誌是 Olympus

64 Imaging Corporation 在日本、美國、歐盟和其他 64 國家的商標或註冊商標。

63 Micro Four Thirds 和 Micro Four Thirds 標誌是 Olympus Imaging Corporation 在日本、美國、歐盟和其他國家的商標或註冊商標。

- 說明書中列印的其他名稱、公司名稱和產品名稱都是相關公司的商標或註冊商標。

-如果看到此符號的話

歐盟以外國家的棄置資訊

本符號只適用於歐盟國家。 如欲丟棄本產品，請聯絡當地政府單位或經銷商，洽詢正確的棄置方法。

(對於台灣)

製造商：松下娛樂互動株式會社

原產地 : 日本

進口商 :台灣松下銷售股份有限公司

公司地址:新北市中和區建六路57號

連絡電話:[phone]

故障預防

鏡頭保養

• 沙子及塵土會損壞鏡頭。在沙灘等地方使用鏡頭時，請勿讓沙子或塵土進入到鏡頭或端子中。
• 此鏡頭不防水。如果水滴濺到鏡頭上，請用乾布擦拭鏡頭。
• 請勿用力按壓鏡頭。
• 常鏡頭表面有污垢 （水、油和手印等）時，相片可能會受到影響。拍攝前後，請用一塊軟乾布輕輕擦拭鏡頭表面。
• 請勿將鏡頭支座朝下放置。請勿使鏡頭支座接觸點①變髒。

• 當周圍環境溫度和濕度如下變化時，會發生水汽凝結。水汽凝結可能會使鏡頭變髒，產生霉菌及發生故障，因此在下列情況時請注意：
• 在寒冷的天氣裡將相機從室外帶到室內時
• 將相機帶到開著空調的車內時
• 空調等設備的冷風直接吹向鏡頭時
• 在潮濕的地方
• 要防止水汽凝結，請將相機放在塑膠袋中，直到相機溫度接近周圍環境溫度。如果發生了水汽凝結，請關閉電源，然後將其擱置約2小時。當相機溫度接近周圍環境溫度時，霧化將自然消失。

提供的附件

[請在打開包裝取出本裝置時進行檢查]

當從其包裝盒中取出本裝置時，請檢查是否包含主機及其提供的附件，還要檢查它們的外觀和功能，以確它們在配送和運輸過程中沒有損壞。

如果發現有問題，請在使用本產品前連繫您的銷售商

產品號碼截至 2010 年 5 月為準。此後可能會有變更。

1

VFC4456 VF

2

C4560 VFC4315

3

1鏡頭儲藏袋
2鏡頭前蓋
3鏡頭後蓋

（購買時，鏡頭前蓋和鏡頭後蓋安在可換鏡頭上。）

安裝 / 取下鏡頭

- 安裝及取下鏡頭的方法也請參閱相機的使用說明書。

安裝鏡頭

- 檢查相機是否關閉。

1 轉動鏡頭後蓋將其取下。

A: 鏡頭後蓋

2 將鏡頭對準機身上的鏡頭安裝標記⑧（紅色標記），然後朝箭頭方向轉動鏡頭直到發出喀噠聲為止。

• 安裝鏡頭時，請勿按鏡頭釋放按鈕 ©。
• 請勿將鏡頭以傾斜的狀態安裝到相機上，否則，鏡頭接座會被劃傷。
• 檢查鏡頭是否安裝正確。

在按下 ⑭ 鏡頭釋放按鈕的同時，盡可能朝箭頭方向轉動鏡頭以將其取下。

• 請蓋上鏡頭後蓋，這樣就不會劃傷鏡頭支座觸點。
• 將機身蓋安裝到相機上，以防止污物或灰塵進入機身內部。

• 本鏡頭是在對角線方向只有180°視場的等立體角投影方式的魚眼鏡頭。拍攝時，請注意三腳架的腿或攝影者的手臂和腿是否進入畫面。
• 由於魚眼鏡頭是將極廣範圍的影像拍攝到畫面內，因此本鏡頭的特點是靠近影像周邊的被攝物體看起來嚴重變形，或者被攝物體的尺寸或位置關係看起來與拍攝時的不同。即使最輕微地移動相機，影像看起來也會有很大的不同。因此，拍攝時請檢視畫面並確認圖片的構圖。

要使用市售的濾鏡

- 本鏡頭的後部有濾鏡架。要使用它，請將明膠濾鏡或類似的濾鏡等市售的薄片型濾鏡插入到濾鏡架中。

1 準備濾鏡。

- 將濾鏡切割成本鏡頭可以使用的尺寸。 (右圖)

濾鏡尺寸

Ⓐ: 21.5 mm 至 22 mm

⑧: 3 mm 至 4 mm

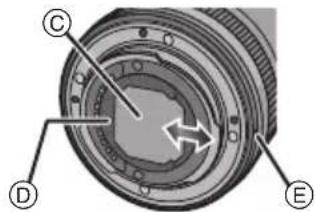

2 將切割的濾鏡 © 完全插入到濾鏡架 ⑭ 中。

1鏡頭表面
2鏡頭遮光罩
3對焦環
用手動對焦拍攝時，轉動進行對焦。
4濾鏡架
5接觸點
6鏡頭安裝標記

注意

- 由於本鏡頭是在對角線方向具有180°視場的魚眼鏡頭，因此在使用閃光燈進行拍攝時，影像的周邊可能會變暗（暈影）。

使用時的注意事項

■ 關於鏡頭

請務必小心，切勿跌落或撞擊鏡頭。還要務必小心，切勿在鏡頭上施加過多壓力。

- 請注意不要讓裝有鏡頭的包跌落，因為這樣可能會損壞鏡頭。相機可能會停止正常操作，可能無法繼續拍攝圖片。

在相機周圍使用殺蟲劑或其他揮發性的物質時，請勿使其接觸到鏡頭。

- 如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭表面漆可能也會剝落。

請勿在本裝置還安裝在相機機身時攜帶本裝置。

- 任何情況下都不要在以下地方使用或存放本裝置因為這樣做可能導致操作時出現問題或產生故障。

- 太陽直射的地方或夏大的海邊

- 溫度和濕度較高或者溫度和濕度變化劇烈的地方

- 沙子、灰塵或污垢比較集中的地方

- 有火的地方

-靠近加熱器、空調或加濕器的地方

- 水可能打濕本裝置的地方

- 受到震動的地方

-車内

- 也請參閱數位相機的使用說明書。

• 準備長時間不使用本裝置時，建議在存放時放入一些乾燥劑（矽膠）。否則，可能會由於發霉等原因而導致性能出現故障。建議在使用前先檢查本裝置，是否能夠正常運行。
  請勿讓鏡頭與橡膠或塑料製品長時間接觸。
• 請勿觸摸本裝置的電觸點。這樣做可能會導致本裝置發生故障。
• 請勿拆卸或改裝木裝置。

請勿使用汽油、稀釋劑、酒精或其他類似的清潔劑清潔本裝置。

• 使用溶劑會損壞鏡頭或導致表面漆剝落。
• 請用一塊乾軟布擦祛灰塵或手印。
• 請用乾的除塵布擦去對焦環上的污垢和灰塵。
• 請勿使用廚房清潔劑或經化學方法處理過的抹布。

故障排除

當相機開啓或關閉時聽到機械音。

- 這是鏡頭或光圈運動的聲音，不是故障。

規格

數位相機用可替換鏡頭

"LUMIX G FISHEYE 8 mm/F3.5"

焦距	f=8 mm(相當於35 mm菲林相機:16 mm)
光圈類型	7片控光片/圓形虹膜光圈
光圈範圍	F3.5
最小光圈值	F22
鏡頭結構	10件9組(1片ED鏡片)
In focus(焦點對準)距離	0.1 m至∞(從焦距參考線)
最大影像放大率	0.2×(相當於35 mm菲林相機:0.4×)
光學影像穩定器 不可用
裝配	“Micro Four Thirds接口”
視角	180°
投影方式 等立體角投影
濾鏡直徑 前部:不能安裝,	後部:薄片型濾鏡架22 mm×22 mm
最大直徑	約60.7 mm(鏡頭遮光罩部分)
全長	約51.7 mm(從鏡頭遮光罩的頂部到鏡頭接口的基準面)
重量	約 165 g
