Lumix HF008E - Lente fotográfica PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Objetivo fotográfico
Marca	Panasonic
Modelo	Lumix HF008E (LUMIX G FISHEYE 8 mm/F3.5)
Montura	Micro Four Thirds
Distancia focal	8 mm (equivalente 35 mm: 16 mm)
Apertura máxima	F3.5
Apertura mínima	F22
Constitución óptica	10 elementos en 9 grupos (1 lente ED)
Ángulo de campo	180° (diagonal)
Proyección	Equisólida (fisheye)
Distancia mínima de enfoque	0,1 m
Ampliación máxima	0,2× (equivalente 35 mm: 0,4×)
Diámetro máximo	Aprox. 60,7 mm (con parasol)
Longitud total	Aprox. 51,7 mm
Peso	Aprox. 165 g
Diámetro de filtro frontal	No disponible
Diámetro de filtro trasero	Soporte para hoja de filtro 22 mm × 22 mm
Estabilizador de imagen	No disponible
Accesorios incluidos	Bolsa de almacenamiento, tapa frontal, tapa trasera
Mantenimiento y limpieza	Limpiar con un paño seco y suave; no usar disolventes.
Precauciones de uso	Evitar campos magnéticos, condensación, golpes, pesticidas.
Seguridad	No desmontar, no tocar los contactos.
Reparabilidad	Ninguna pieza reparable por el usuario; contactar con un servicio autorizado.

Preguntas frecuentes - Lumix HF008E PANASONIC

¿Este objetivo es compatible con todas las cámaras Micro Four Thirds?

Sí, es compatible con todas las cámaras digitales que tengan la montura Micro Four Thirds.

¿Cómo limpiar el objetivo?

Use un paño seco y suave. No use benceno, alcohol ni otros disolventes. Limpie suavemente las huellas dactilares.

¿Qué hacer en caso de condensación (objetivo empañado)?

Coloque el objetivo en una bolsa de plástico hasta que la temperatura se equilibre, luego déjelo reposar aproximadamente 2 horas. La neblina desaparece naturalmente.

¿Puedo usar filtros con este objetivo?

Sí, un soporte de filtro trasero acepta hojas de filtro de gelatina de tamaño 21,5-22 mm × 3-4 mm.

¿El objetivo es resistente al agua?

No, no es resistente al agua. Evite salpicaduras y limpie inmediatamente si entran en contacto gotas de agua.

¿Por qué la imagen parece distorsionada?

Es un objetivo fisheye que ofrece un ángulo de 180°. Los sujetos en los bordes aparecen naturalmente distorsionados; verifique la composición en la pantalla.

¿Cómo fijar el objetivo a la cámara?

Alinee las marcas rojas en el objetivo y el cuerpo, gire hasta el clic. No fuerce y asegúrese de que la cámara esté apagada.

¿Por qué se escucha un ruido al encender o apagar?

Es el ruido del mecanismo del objetivo y del diafragma; no es un defecto de funcionamiento.

¿Cómo guardar el objetivo cuando no se usa?

Coloque las tapas frontal y trasera, guárdelo en la bolsa de protección incluida, en un lugar seco, protegido de la luz y las altas temperaturas.

¿El objetivo tiene estabilizador de imagen?

No, este objetivo no está estabilizado. Use un trípode o una velocidad de obturación rápida si es necesario.

MANUAL DE USUARIO Lumix HF008E PANASONIC

Información para su seguridad......35

Prevención contra las averías....38

Accesorios suministrados ....39

Unir y quitar el objetivo....39

Para usar los filtros disponibles comercialmente.....41

Nombres y funciones de los componentes .....42

Precauciones para el uso....43

Búsqueda de averías ....44

Especificaciones 45

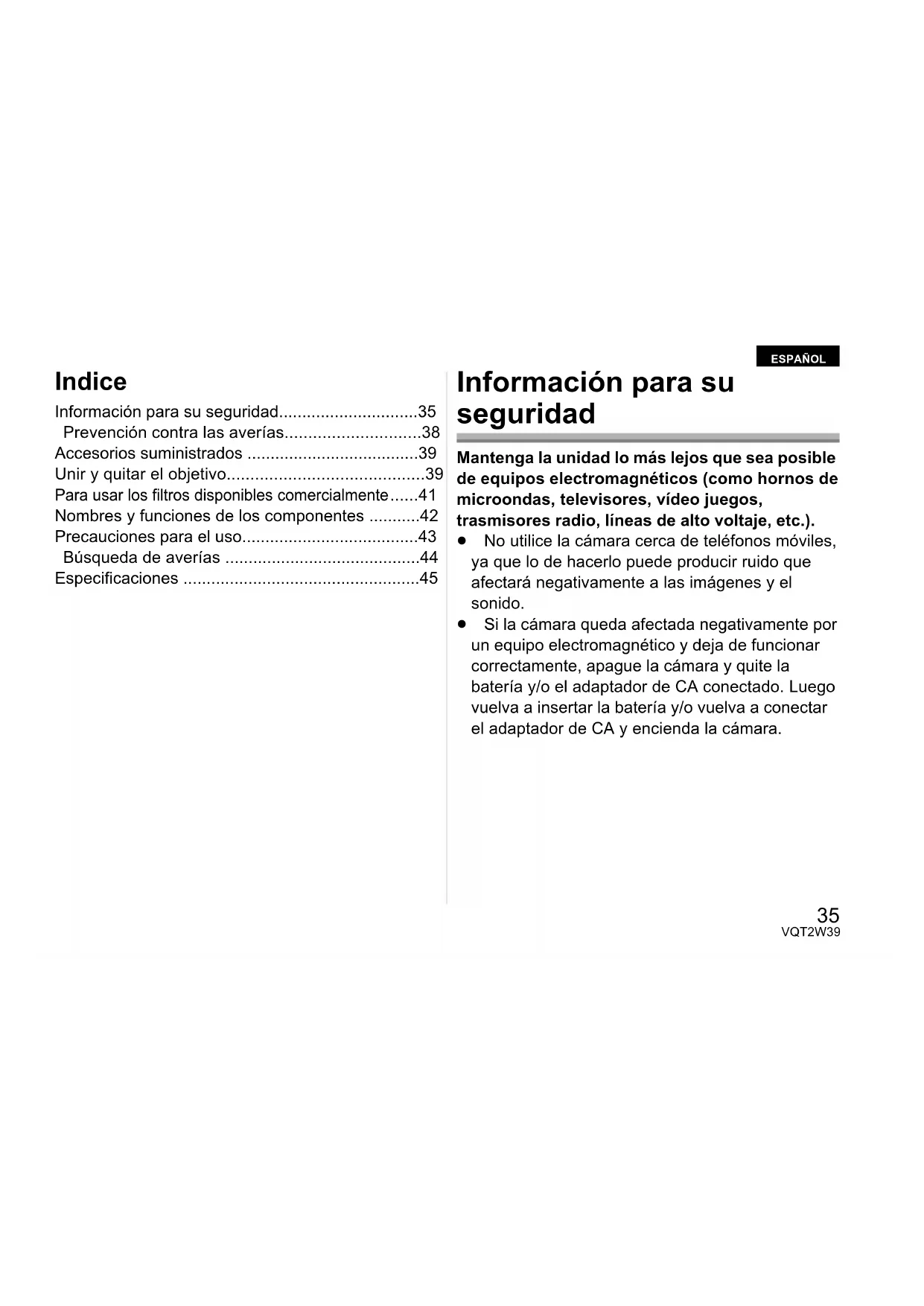

Información para su seguridad

ESPAÑOL

Mantenga la unidad lo más lejos que sea posible de equipos electromagnéticos (como hornos de microondas, televisores, vídeo juegos, trasmisores radio, líneas de alto voltaje, etc.).

- No utilice la cámara cerca de teléfonos móviles, ya que lo de hacerlo puede producir ruido que afectará negativamente a las imágenes y el sonido.

- Si la cámara queda afectada negativamente por un equipo electromagnético y deja de funcionar correctamente, apague la cámara y quite la batería y/o el adaptador de CA conectado. Luego vuelva a insertar la batería y/o vuelva a conectar el adaptador de CA y encienda la cámara.

El objetivo puede usarse con una cámara digital compatible con el estándar de montaje de objetivos del "Micro Four Thirds™ System".

• No se puede montar en una cámara con estándar de soporte Four Thirds™.
• Las figuras de la cámara digital en estas instrucciones de funcionamiento muestran la DMC-G2 en concepto de ejemplo.
• E aspecto y las especificaciones de los productos descritos en este manual pueden diferir de los productos reales que usted ha comprado debido a aumentos sucesivos.
• El logotipo Four Thirds y Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.
• El logotipo Micro Four Thirds™ y Micro Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.
• G MICRO SYSTEM es un sistema de cámara digital con objetivo intercambiable de LUMIX basado en el estándar Micro Four Thirds System.

- Los nombres restantes, nombres de sociedades y nombres de productos citados en estas instrucciones son marcas de fábrica o marcas registradas.

Información sobre la eliminación para los usuarios de equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.

Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida designados, donde los admitirán sin coste alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente. Si desecha el producto correctamente, estará contribuyendo a preservar valiosos recursos y a evitar cualquier posible efecto negativo en la salud de las personas y en el medio ambiente que pudiera producirse debido al tratamiento inadecuado de desechos. Póngase en contacto con su autoridad local para que le informen

detalladamente sobre el punto de recogida designado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo sólo es válido en la Unión Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.

Prevención contra las averías

■ Atención del objetivo

• La arena y el polvo pueden dañar el objetivo. Cuando usa el objetivo en una playa, tenga cuidado de que ni arena ni polvo entren en el interior del objetivo o los terminales, etc.
• Este objetivo no es impermeable. Si caen gotas de agua en el objetivo, límpielo con un paño seco.
• No ejerce demasiada presión en el objetivo.
• Cuando hay suciedad (agua, aceite, huellas dactilares, etc.) en la superficie del objetivo, la imagen puede salir afectada. Limpie ligeramente con un paño blando y seco antes y después de tomar las imágenes.
• No meta el soporte del objetivo mirando hacia abajo. No deje que se ensucien los punto de contacto ①.

Acerca de la condensación (Empañamiento del objetivo)

• La condensación ocurre cuando se encuentra una diferencia en la temperatura y humedad como se describe abajo. La condensación puede hacer ensuciar el objetivo y producir hongos y un funcionamiento defectuoso, por lo tanto ponga cuidado en las situaciones a continuación:
• Cuando lleva la cámara en casa desde el aire libre durante un tiempo frío
• Cuando lleva la cámara dentro de un coche con aire acondicionado
• Cuando sopla en el objetivo aire frío desde un acondicionador de aire
• En lugares húmedos
• Para impedir la condensación, meta la cámara en una bolsa de plástico para que se aclimate a la temperatura ambiente. Si ocurre condensación, apague la alimentación y la deje así durante dos horas. Una vez de que la cámara se haya aclimatado a la temperatura ambiente en empañamiento desaparece naturalmente.

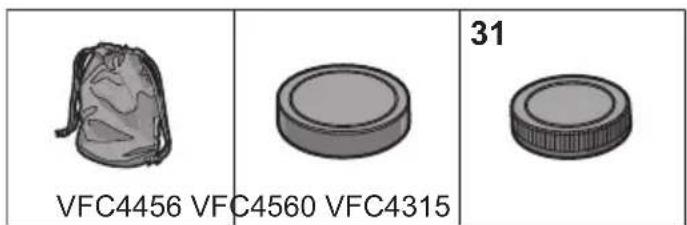

Accesorios suministrados

[Controles a realizar cuando va a desembalar la unidad] Al quitar la unidad de su embalaje, compruebe que se encuentren la unidad principal y los accesorios suministrados. Además compruebe el aspecto externo y las funciones para verificar que no hayan padecidos daños durante la distribución y el transporte.

Por si encuentra un cualquier problema, antes de usar el producto llame a su comerciante.

Números del producto correctos a partir de mayo de 2010. Estos pueden estar sujetos a modificaciones.

1 Bolsa de almacenamiento del objetivo
2Tapa delantera de la lente
3Tapa trasera del objetivo

(La tapa delantera de la lente y la tapa trasera de las lente están sujetas a las lentes intercambiables en el momento de la compra.)

Unir y quitar el objetivo

• Se refiera también a las instrucciones de funcionamiento de la cámara para unir y separar el objetivo.
  ■ Unión del objetivo
• Compruebe que la cámara esté apagada.

1 Gire la tapa trasera del objetivo para separarla.

Ⓐ: Tapa trasera del objetivo

2 Alinee las marcas para ajustar el objetivo Ⓑ (marcas rojas) ubicadas en el cuerpo de la cámara y el mismo objetivo, luego gire éste en la dirección de la flecha hasta que dispare.

• No presione el botón de liberación de la lente © cuando coloca una lente.
• Como el soporte del objetivo podría salir rayado, no trate de unir el objetivo a la cámara manteniéndolo de ángulo.
• Compruebe que el objetivo esté unido correctamente.

■ Separación del objetivo

- Compruebe que la cámara esté apagada.

Pulse el botón de desenganche del objetivo Ⓓ mientras gira hasta que sea posible el objetivo en la dirección de la flecha para quitarlo.

- Una la tapa trasera de manera que el punto de contacto del objetivo no salga rayado.

- Una la tapa del cuerpo a la cámara para que ni suciedad ni polvo entren dentro de la unidad principal.

■ Colocación y extracción de la tapa delantera de la lente

- Tenga cuidado de no aflojar la tapa delantera de la lente.

■ Características de esta lente

- Esta lente es una lente de ojo de pez de proyección de ángulo equisólido con un campo de visión de 180° en dirección diagonal. Tenga cuidado de que las patas del trípode o los brazos o piernas del fotógrafo no entren en el cuadro al tomar las imágenes.

- Ya que la lente de ojo de pez captura imágenes de un ángulo muy amplio, la característica de la lente provoca que los sujetos cercanos al perímetro de la imagen aparezcan muy deformes o que el tamaño o la posición relativa de los sujetos se vean diferentes cuando se toman las imágenes. La imagen se verá bastante diferente incluso con el movimiento más leve de la cámara, entonces, vea la pantalla y verifique la composición de la imagen al tomar las imágenes.

Para usar los filtros disponibles comercialmente

- Hay un sujetador de filtro en la parte trasera de esta lente. Para usarlo, inserte un filtro de hoja disponible en comercios, como un filtro de gelatina o similar en el sujetador del filtro.

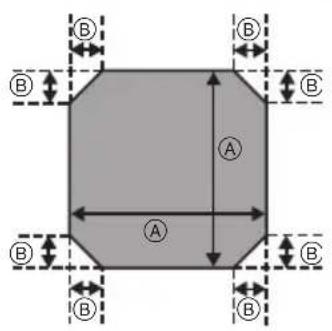

1 Prepare el filtro.

• Corte el filtro del tamaño que se puede usar con este lente. (imagen derecha)

Tamaño del filtro Ⓐ: 21,5 mm a 22 mm Ⓑ: 3 m m a 4 m m

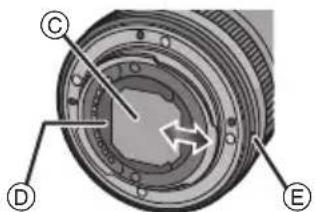

2 Inserte el filtro cortado © en el sujetador del filtro Ⓓ.

⑤: Marca de ajuste de la lente • Para sacar el filtro, tire de él de forma recta.

3 Coloque la lente en la cámara digital.

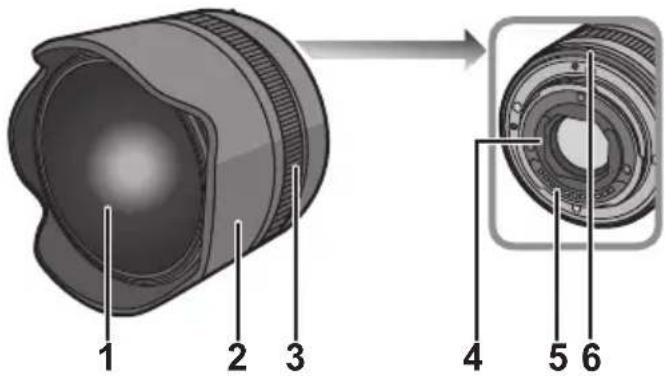

Nombres y funciones de los componentes

■ Objetivo

1 2 3 4 5 6

4Sujetador del filtro

5Punto de contacto

6Marca para ajustar el objetivo

42

VQT2W39

Nota

- Como esta lente es una lente de ojo de pez con un campo diagonal de 180°, el perímetro de la imagen se puede oscurecer (viñetas) cuando se usa un flash para tomar imágenes.

Precauciones para el uso

■ Acerca del objetivo

Tenga cuidado de no hacer caer el objetivo ni le choque contra. Asimismo tenga cuidado de no presionarlo demasiado.

- Tenga cuidado de no hacer caer la bolsa en la que cabe el objetivo. Éste podría dañarse, la cámara podría dejar de funcionar normalmente y las imágenes ya podrían no grabarse.

Cuando usa pesticidas y otras substancias volátiles alrededor de la cámara tenga cuidado de que no entre en el objetivo.

- Si dichas substancias caen en el objetivo, éstas pueden dañarlo o hacer desconchar su barniz.

No transporte la unidad si ésta está todavía unida al cuerpo de la cámara.

- De ninguna manera la unidad debe ser usada o almacenada en uno de los siguientes lugares ya que lo de hacerlo podría perjudicarla o producir un funcionamiento defectuoso.

- Bajo la luz directa del sol o bien a lo largo de la costa durante el verano

- En lugares donde haya altas temperaturas o altos niveles de humedad o bien donde sean repentinos los cambios de temperatura y humedad

- En lugares donde haya altas concentraciones de arena, polvo o suciedad

- Donde haya llamas

- Cerca de calefactores, acondicionadores de aire o humedecedores

- Donde el agua puede hacer mojar la unidad

- Donde haya vibraciones

- Dentro de un vehículo

- Se refiera también a las instrucciones de funcionamiento de la cámara digital.

- Cuando no ha de ser usada la unidad por un período prolongado, le recomendamos guardar con un desecante (silicagel). El hecho de no hacerlo podría ocasionar una avería causada por el moho etc. Se recomienda que compruebe el funcionamiento de la unidad antes de usarla.

- No deje el objetivo en contacto con productos de plástico durante largos períodos de tiempo.

- No toque los contactos eléctricos de la unidad. Lo de hacerlo puede causar avería en la unidad.

- No desmonte ni modifique la unidad.

No utilice gasolina, diluyente, alcohol u otros agentes de limpieza parecidos para limpiar la unidad.

• El hecho de usar disolventes puede dañar el objetivo y hacer desconchar su barniz.
• Quite cualquier indicio de polvo o huellas dactilares con un paño blando y seco.
• Use un paño suave y seco para eliminar suciedad y polvo de la anilla de enfoque.
• No use detergentes para cocina o un paño tratado químicamente.

Búsqueda de averías

Se oye un sonido cuando se enciende o se apaga la cámara.

- Éste es el sonido del objetivo o el movimiento de abertura y no es un funcionamiento defectuoso.

Especificaciones

ÓPTICA INTERCAMBIABLE PARA CÁMARA DIGITAL

"LUMIX G FISHEYE 8 mm/F3.5"

Longitud focal	f=8 mm (Igual a una cámara de película de 35 mm: 16 mm)
Tipo de abertura	7 aspas de diafragma/Diafragma de apertura circular
Gama de abertura F3.5
Valor de abertura mínimo F22
Estructura del objetivo	10 elementos en 9 grupos (1 objetivo ED)
En la distancia del enfoque	0,1 m a∞(desde la línea de referencia de la distancia del enfoque)
Máxima ampliación de la imagen	0,2× (Igual a una cámara de película de 35 mm: 0,4×)
Estabilizador óptico de la imagen	No disponible
Soporte “Micro Four Thirds Mount”
Ángulo visual	180°
Método de proyección Proyección de ángulo equisólido
Diámetro del filtro Parte delantera: montaje no posible,Parte trasera: sujetador del filtro de hoja 22 mm × 22 mm
Diámetro máx. Aprox. 60,7 mm (sección de la visera del objetivo)
Longitud total	Aprox. 51,7 mm (desde la punta de la visera hasta el lado básico del soporte del objetivo)
Peso	Aprox. 165 g
