MANUAL DE USUARIO Lumix G Vario 1442mm f3.55.6 II ASPH PANASONIC

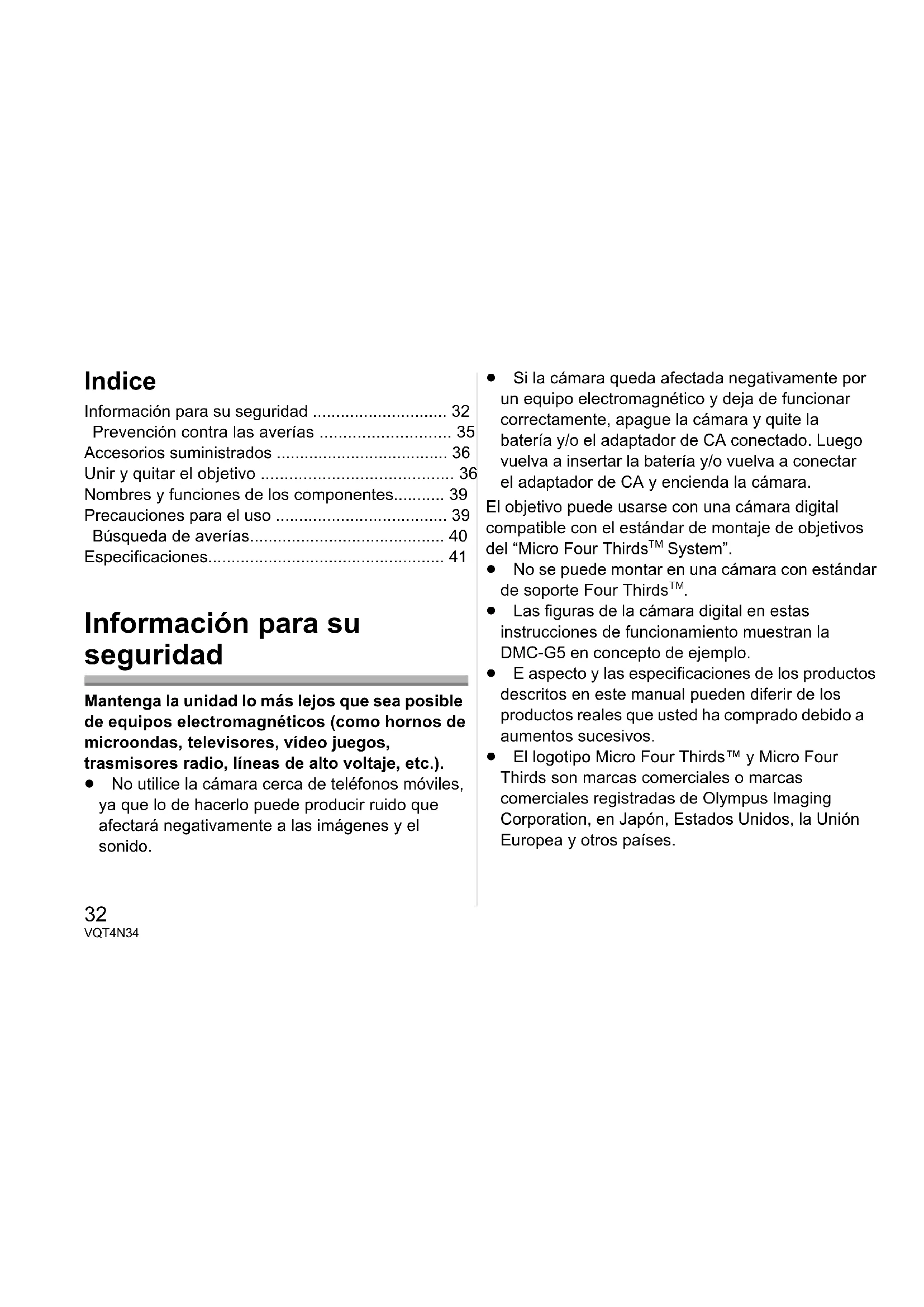

Información para su seguridad 32

Prevención contra las averías 35

Accesorios suministrados 36

Unir y quitar el objetivo 36

Nombres y funciones de los componentes...... 39

Precauciones para el uso 39

Búsqueda de averías.... 40

Especificaciones.... 41

Información para su seguridad

Mantenga la unidad lo más lejos que sea posible de equipos electromagnéticos (como hornos de microondas, televisores, vídeo juegos, trasmisores radio, líneas de alto voltaje, etc.).

- No utilice la cámara cerca de teléfonos móviles, ya que lo de hacerlo puede producir ruido que afectará negativamente a las imágenes y el sonido.

- Si la cámara queda afectada negativamente por un equipo electromagnético y deja de funcionar correctamente, apague la cámara y quite la batería y/o el adaptador de CA conectado. Luego vuelva a insertar la batería y/o vuelva a conectar el adaptador de CA y encienda la cámara.

El objetivo puede usarse con una cámara digital compatible con el estándar de montaje de objetivos del “Micro Four Thirds™ System”.

- No se puede montar en una cámara con estándar de soporte Four Thirds™.

- Las figuras de la cámara digital en estas instrucciones de funcionamiento muestran la DMC-G5 en concepto de ejemplo.

- E aspecto y las especificaciones de los productos descritos en este manual pueden diferir de los productos reales que usted ha comprado debido a aumentos sucesivos.

- El logotipo Micro Four Thirds™ y Micro Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.

• El logotipo Four Thirds™ y Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.
• G MICRO SYSTEM es un sistema de cámara digital con objetivo intercambiable de LUMIX basado en el estándar Micro Four Thirds System.
• Los nombres de los sistemas y productos que se mencionan en estas instrucciones generalmente son marcas comerciales registradas o marcas comerciales de los fabricantes que desarrollaron el sistema o producto en cuestión.

Información sobre la eliminación para los usuarios de equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.

Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida designados, donde los admitirán sin coste alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente. Si desecha el producto correctamente, estará contribuyendo a preservar valiosos recursos y a evitar cualquier posible efecto negativo en la salud de las personas y en el medio ambiente que pudiera producirse debido al tratamiento inadecuado de desechos. Póngase en contacto con su autoridad local para que le informen

detalladamente sobre el punto de recogida designado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo sólo es válido en la Unión Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.

Prevención contra las averías

■ Atención del objetivo

• La arena y el polvo pueden dañar el objetivo. Cuando usa el objetivo en una playa, tenga cuidado de que ni arena ni polvo entren en el interior del objetivo o los terminales, etc.
• Este objetivo no es impermeable. Si caen gotas de agua en el objetivo, límpielo con un paño seco.
• No ejerce demasiada presión en el objetivo.
• Cuando hay suciedad (agua, aceite, huellas dactilares, etc.) en la superficie del objetivo, la imagen puede salir afectada. Limpie ligeramente con un paño blando y seco antes y después de tomar las imágenes.
• No meta el soporte del objetivo mirando hacia abajo. No deje que se ensucien los punto de contacto ①.

Acerca de la condensación (Empañamiento del objetivo)

• La condensación ocurre cuando se encuentra una diferencia en la temperatura y humedad como se describe abajo. La condensación puede hacer ensuciar el objetivo y producir hongos y un funcionamiento defectuoso, por lo tanto ponga cuidado en las situaciones a continuación:
• Cuando lleva la cámara en casa desde el aire libre durante un tiempo frío
• Cuando lleva la cámara dentro de un coche con aire acondicionado
• Cuando sopla en el objetivo aire frío desde un acondicionador de aire
• En lugares húmedos
• Para impedir la condensación, meta la cámara en una bolsa de plástico para que se aclimate a la temperatura ambiente. Si ocurre condensación, apague la alimentación y la deje así durante dos horas. Una vez de que la cámara se haya aclimatado a la temperatura ambiente en empañamiento desaparece naturalmente.

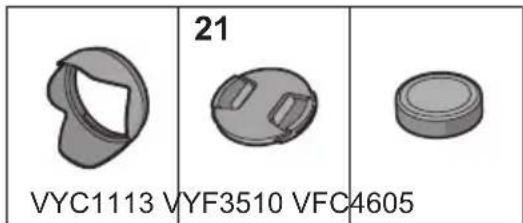

Accesorios suministrados

[Controles a realizar cuando va a desembalar la unidad]

Al quitar la unidad de su embalaje, compruebe que se encuentren la unidad principal y los accesorios suministrados. Además compruebe el aspecto externo y las funciones para verificar que no hayan padecidos daños durante la distribución y el transporte.

Por si encuentra un cualquier problema, antes de usar el producto llame a su comerciante.

Números de productos correctos a partir de enero de 2013. Pueden estar sujetos a cambio.

21 VYC1113 VYF3510 VFC4605

1 Visera del objetivo
2 Tapa del objetivo
3 Tapa trasera del objetivo (La tapa trasera del objetivo y la tapa del objetivo intercambiable al momento de la compra.)

Unir y quitar el objetivo

■ Unión del objetivo

• Se refiera también a las instrucciones de funcionamiento de la cámara para unir y separar el objetivo.
• Compruebe que la cámara esté apagada.

1 Gire la tapa trasera del objetivo para separarla.

Ⓐ: Tapa trasera del objetivo

2 Alinee las marcas para ajustar el objetivo Ⓑ (marcas rojas) ubicadas en el cuerpo de la cámara y el mismo objetivo, luego gire éste en la dirección de la flecha hasta que dispare.

• No presione el botón de liberación de la lente © cuando coloca una lente.
• Como el soporte del objetivo podría salir rayado, no trate de unir el objetivo a la cámara manteniéndolo de ángulo.
• Compruebe que el objetivo esté unido correctamente.

■ Separación del objetivo

- Compruebe que la cámara esté apagada.

Mientras presiona el botón de liberación de la lente Ⓓ, gire la lente hacia la flecha hasta que se detenga y luego retírela.

• Una la tapa trasera de manera que el punto de contacto del objetivo no salga rayado.
• Una la tapa del cuerpo a la cámara para que ni suciedad ni polvo entren dentro de la unidad principal.

■ Unir y separar la tapa del objetivo Apriete la tapa de la lente como se muestra en la figura para colocarla o sacarla.

- Ponga cuidado en no perder la tapa del objetivo.

■ Unión de la visera del objetivo (Accesorio suministrado)

Sostenga la cubierta de la lente con sus dedos colocados como se muestra en la imagen.

- No sostenga la cubierta de la lente de forma que pueda doblarla o torcerla.

1 Alinee la marca de ajuste ⑧ en el lado corto de la visera de lente con la marca en la punta de la lente.

2 Gire la visera de la lente en la dirección de la flecha hasta que se detenga y alinee la marca de tope ^F en el lado largo de la visera de la lente con la marca en la punta de la lente.

■ Almacenamiento temporal de la visera del objetivo

1 Gire la visera del objetivo en la dirección de la flecha para quitarla.

2 Vuelque la visera del objetivo y, luego, únala de la misma manera que la mostrada anteriormente.

Nota

• Cuando toma las imágenes con el flash y tiene unida la visera del objetivo, la porción inferior de la pantalla podría ponerse oscura (efecto de viñeteado) y el control del flash podría inhabilitarse debido a que éste podría ser oscurecido por la misma visera. Le recomendamos que quite dicha visera.
• Cuando usa la lámpara de ayuda AF en la oscuridad, quite la visera del objetivo.

■ Unión de los filtros

• La viñetas pueden ocurrir si se usan 2 o más protectores MC (opcional: DMW-LMC46), filtros PL (opcional: DMW-LPL46) o filtros ND (opcional: DMW-LND46), o si se usan protectores o filtros gruesos.
• Tal vez sea imposible de retirar el filtro si está demasiado apretado, por lo que no debe apretarlo demasiado fuerte.
• Se puede colocar la tapa del objetivo con el filtro ya colocado.
• No consigue acoplar un objetivo de conversión o adaptador a este objetivo. Puede usarse un filtro, pero acoplar cualquier otro elemento puede dañar el objetivo.

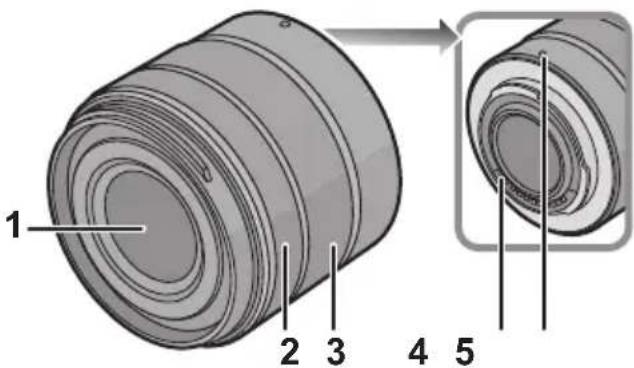

Nombres y funciones de los componentes

1 2 3 4 5

2 Anillo del enfoque

Gire el anillo del zoom cuando quiere tomar imágenes grandes (teleobjetivo) o anchas (granangular) (Igual a una cámara de película de 35 mm: de 28 mm a 84 mm)

4 Punto de contacto

5 Marca para ajustar el objetivo

Nota

• Cuando graba usando el flash estando cerca del sujeto, la luz del flash será bloqueada por el objetivo y parte de la imagen puede quedar oscura. Compruebe la distancia desde el sujeto cuando graba.
• Si hace zoom después de hacer enfoque, pueden ocurrir errores de enfoque. Luego de hacer zoom, realice de nuevo el enfoque.

Precauciones para el uso

Tenga cuidado de no hacer caer el objetivo ni le choque contra. Asimismo tenga cuidado de no presionarlo demasiado.

- Tenga cuidado de no hacer caer la bolsa en la que cabe el objetivo. Este podría dañarse, la cámara podría dejar de funcionar normalmente y las imágenes ya podrían no grabarse.

Cuando usa pesticidas y otras substancias volátiles alrededor de la cámara tenga cuidado de que no entre en el objetivo.

- Si dichas substancias caen en el objetivo, éstas pueden dañarlo o hacer desconchar su barniz.

No transporte la unidad si ésta está todavía unida al cuerpo de la cámara.

- De ninguna manera la unidad debe ser usada o almacenada en uno de los siguientes lugares ya que lo de hacerlo podría perjudicarla o producir un funcionamiento defectuoso.

• Bajo la luz directa del sol o bien a lo largo de la costa durante el verano
• En lugares donde haya altas temperaturas o altos niveles de humedad o bien donde sean repentinos los cambios de temperatura y humedad
• En lugares donde haya altas concentraciones de arena, polvo o suciedad
• Donde haya llamas
  – Cerca de calefactores, acondicionadores de aire o humedecedores
• Donde el agua puede hacer mojar la unidad
• Donde haya vibraciones
  – Dentro de un vehículo
• Se refiera también a las instrucciones de funcionamiento de la cámara digital.
• Cuando no ha de ser usada la unidad por un período prolongado, le recomendamos guardar con un desecante (silicagel). El hecho de no hacerlo podría ocasionar una avería causada por el moho etc. Se recomienda que compruebe el funcionamiento de la unidad antes de usarla.
• No deje el objetivo en contacto con productos de plástico durante largos períodos de tiempo.
• No toque los contactos eléctricos de la unidad. Lo de hacerlo puede causar avería en la unidad.
• No desmonte ni modifique la unidad.

No utilice gasolina, diluyente, alcohol u otros agentes de limpieza parecidos para limpiar la unidad.

• El hecho de usar disolventes puede dañar el objetivo y hacer desconchar su barniz.
• Quite cualquier indicio de polvo o huellas dactilares con un paño blando y seco.
• Utilice un paño seco para polvo a fin de quitar del anillo del zoom y el del enfoque la suciedad y el polvo.
• No use detergentes para cocina o un paño tratado químicamente.

Búsqueda de averías

Se oye un sonido cuando se enciende o se apaga la cámara.

- Éste es el sonido del objetivo o el movimiento de abertura y no es un funcionamiento defectuoso.

Cuando la lente se coloca en la cámara digital, la función del estabilizador no se puede apagar o la función del estabilizador no funciona.

• La función del estabilizador de imagen óptica de esta lente sólo funciona correctamente con las cámaras admitidas.
  → Cuando se usan cámaras Panasonic más antiguas (DMC-GF1, DMC-GH1, DMC-G1), [Estabilizador] en el menú del modo [Rec] no se puede ajustar en [OFF]. Se recomienda actualizar el firmware de la cámara digital en el siguiente sitio web. http://panasonic.jp/support/global/cs/dsc/download/

→ Al usar esta lente con cámaras digitales de otra marca, comuníquese con la empresa respectiva para conocer los detalles.

Especificaciones

Las especificaciones están sujetas a cambio sin previo aviso.

ÓPTICA INTERCAMBIABLE PARA CÁMARA DIGITAL

Longitud focal f=14 mm a 42 mm	(Igual a una cámara de película de 35 mm: de 28 mm a 84 mm)
Tipo de abertura	7 aspas de diafragma/Diafragma de apertura circular
Gama de abertura F3.5 (Granangular) a F5.6 (Teleobjetivo)
Valor de abertura mínimo F22
Estructura del objetivo	9 elementos en 8 grupos (2 lentes asféricas)
En la distancia del enfoque	0,2 m a ∞ (longitud focal 14 mm a 20 mm)[desde la línea de referencia de la distancia de enfoque],0,3 m a ∞ (longitud focal 21 mm a 42 mm)[desde la línea de referencia de la distancia de enfoque]
Máxima ampliación de la imagen	0,17× (Igual a una cámara de película de 35 mm: 0,34×)
Estabilizador óptico de la imagen	Disponible
Interruptor [O.I.S.] Ninguna (El ajuste de [Estabilizador] está hecho en el menú de modo [Rec] por las cámaras digitales LUMIX.)
Soporte	“Micro Four Thirds Mount”
Ángulo visual	75° (Granangular) a 29° (Teleobjetivo)
Diámetro del filtro 46 mm
Diámetro máx.	Aprox. 56 mm
Longitud total	Aprox. 49 mm(desde la punta del objetivo hasta la base lateral de la montura del objetivo)
Peso	Aprox. 110 g
