Тип продукта	Фотографический объектив
Марка	Panasonic
Модель	Lumix HF008E (LUMIX G FISHEYE 8 mm/F3.5)
Крепление	Micro Four Thirds
Фокусное расстояние	8 мм (эквивалент 35 мм: 16 мм)
Максимальная диафрагма	F3.5
Минимальная диафрагма	F22
Оптическая схема	10 элементов в 9 группах (1 линза ED)
Угол поля зрения	180° (диагональ)
Проекция	Равноугольная (рыбий глаз)
Минимальное расстояние фокусировки	0,1 м
Максимальное увеличение	0,2× (эквивалент 35 мм: 0,4×)
Максимальный диаметр	Около 60,7 мм (с блендой)
Общая длина	Около 51,7 мм
Вес	Около 165 г
Диаметр переднего фильтра	Отсутствует
Диаметр заднего фильтра	Держатель для фильтровой пластины 22 мм × 22 мм
Стабилизатор изображения	Отсутствует
Комплектация	Сумка для хранения, передняя крышка, задняя крышка
Уход и очистка	Протирать сухой мягкой тканью; не использовать растворители.
Меры предосторожности	Избегать магнитных полей, конденсации, ударов, пестицидов.
Безопасность	Не разбирать, не прикасаться к контактам.
Ремонтопригодность	Нет деталей, обслуживаемых пользователем; обращайтесь в авторизованный сервисный центр.

Часто задаваемые вопросы - Lumix HF008E PANASONIC

Совместим ли этот объектив со всеми камерами Micro Four Thirds?

Да, он совместим со всеми цифровыми фотоаппаратами с креплением Micro Four Thirds.

Как чистить объектив?

Используйте сухую мягкую ткань. Не используйте бензол, спирт или другие растворители. Аккуратно удаляйте следы пальцев.

Что делать при конденсации (запотевании объектива)?

Поместите объектив в полиэтиленовый пакет до выравнивания температуры, затем оставьте примерно на 2 часа. Влага исчезнет естественным образом.

Можно ли использовать фильтры с этим объективом?

Да, задний держатель фильтров принимает желатиновые фильтры размером 21,5-22 мм × 3-4 мм.

Объектив водонепроницаем?

Нет, он не водонепроницаем. Избегайте брызг и немедленно вытирайте, если попали капли воды.

Почему изображение кажется искаженным?

Это объектив рыбий глаз с углом 180°. Объекты по краям естественно искажаются; проверяйте композицию на экране.

Как закрепить объектив на камере?

Совместите красные метки на объективе и корпусе, поворачивайте до щелчка. Не прилагайте усилий и убедитесь, что камера выключена.

Почему слышен шум при включении или выключении?

Это шум механизма объектива и диафрагмы; это не является неисправностью.

Как хранить объектив, когда он не используется?

Закрепите переднюю и заднюю крышки, храните в прилагаемом защитном чехле в сухом месте, защищенном от света и высоких температур.

Имеет ли объектив стабилизатор изображения?

Нет, этот объектив не стабилизирован. При необходимости используйте штатив или короткую выдержку.

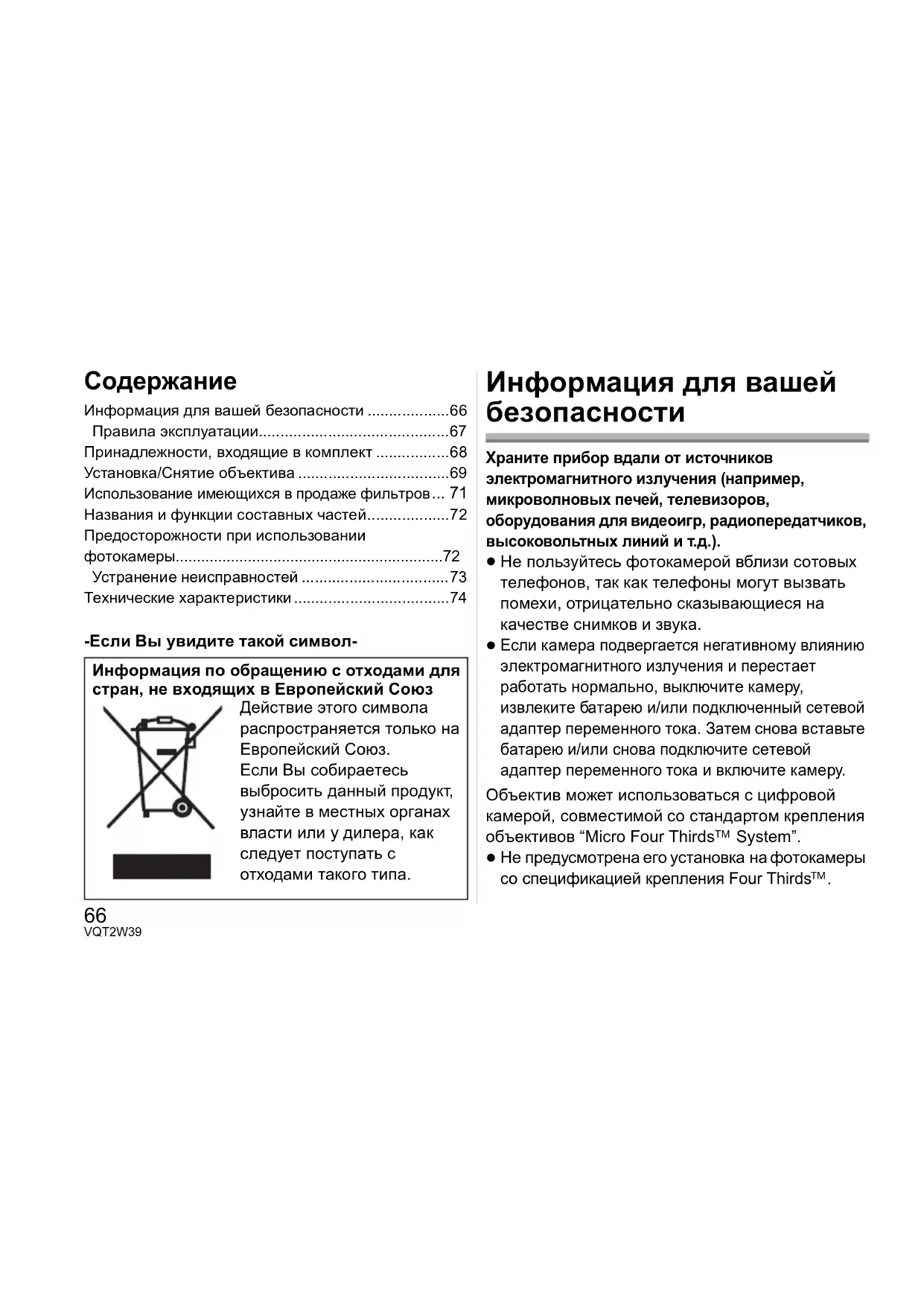

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Lumix HF008E PANASONIC

Информация для вашей безопасности .....66

Правила эксплуатации....67

Принадлежности, входящие в комплект ......68

Установка/Снятие объектива ....69

Использование имеющихся в продаже фильтров... 71

Названия и функции составных частей....72

Предосторожности при использовании фотокамеры....72

Устранение неисправностей ....73

Технические характеристики....74

-Если Вы увидите такой символ-

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие этого символа распространяется только на Европейский Союз.

Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.

Информация для вашей безопасности

Храните прибор вдали от источников электромагнитного излучения (например, микроволновых печей, телевизоров, оборудования для видеоигр, радиопередатчиков, высоковольтных линий и т.д.).

• Не пользуйтесь фотокамерой вблизи сотовых телефонов, так как телефоны могут вызвать помехи, отрицательно сказывающиеся на качестве снимков и звука.
• Если камера подвергается негативному влиянию электромагнитного излучения и перестает работать нормально, выключите камеру, извлеките батарею и/или подключенный сетевой адаптер переменного тока. Затем снова вставьте батарею и/или снова подключите сетевой адаптер переменного тока и включите камеру.

Объектив может использоваться с цифровой камерой, совместимой со стандартом крепления объективов "Micro Four Thirds™ System".

- Не предусмотрена его установка на фотокамеры со спецификацией крепления Four Thirds™.

• На иллюстрациях цифровой камеры в данных инструкциях по эксплуатации в качестве примера показан DMC-G2.
• Внешний вид и спецификации продуктов, описанные в данном руководстве, могут отличаться от фактических приобретенных продуктов ввиду более поздних улучшений.
• Four Thirds™ и знаки логотипа Four Thirds являются товарными знаками или зарегистрированными товарными знаками Olympus Imaging Corporation в Японии, Соединенных Штатах, Европейском Союзе и других странах.
• Micro Four Thirds™ и знаки логотипа Micro Four Thirds являются товарными знаками или зарегистрированными товарными знаками Olympus Imaging Corporation в Японии, Соединенных Штатах, Европейском Союзе и других странах.
• G MICRO SYSTEM является системой объективов сменного типа для цифровых камер LUMIX, разработанной на основе стандарта Micro Four Thirds System.
• Другие названия, названия фирм и изделий, отмеченные в этой инструкции, являются торговыми знаками или зарегистрированными товарными знаками соответствующих компаний.

Правила эксплуатации

■ Уход за объективом

• Песок и пыль могут привести к повреждению объектива. При использовании объектива на пляже и т.п. убедитесь, что внутри объектива и гнезд нет песка и пыли.
• Данный объектив не является водонепроницаемым. Если на объектив попали капли воды, вытрите объектив сухой тканью.
• Нельзя сильно нажимать на объектив.
• В случае попадания на поверхность объектива грязи (воды, масла, отпечатков пальцев и т. д.) качество снимка может ухудшиться. Следует осторожно вытереть поверхность объектива мягкой сухой тканью перед съемкой.
• Не ставьте объектив монтажной поверхностью вниз. Не допускайте попадание загрязнений на монтажные поверхности ① объектива.

■ О конденсации (Запотевании объектива)

• Конденсация происходит при разнице в температуре и влажности, как описано ниже. Конденсация может привести к загрязнению объектива, появлению плесени и неисправностей, поэтому необходимо соблюдать осторожность в следующих ситуациях:
  – при внесении камеры в помещение с улицы в холодную погоду
  – при внесении камеры в салон автомобиля, где работает кондиционер
  – если поток холодного воздуха из кондиционера направлен прямо на объектив – во влажных местах
• Для предотвращения конденсации поместите камеру в пластиковый пакет, чтобы ее температура сравнялась с температурой окружающего воздуха. При возникновении конденсации выключите камеру и оставьте ее примерно на два часа. Когда температура камеры сравняется с температурой окружающего воздуха, запотевание исчезнет естественным образом.

Принадлежности, входящие в комплект

[Комплектность необходимо проверять при распаковке устройства]

При изъятии устройства из оригинальной упаковки проверьте наличие основного устройства и его комплектующих, а также осмотрите устройство снаружи и проверьте его функциональность, чтобы убедиться в отсутствии каких-либо повреждений в результате транспортировки. Если вы обнаружите какое-либо несоответствие, свяжитесь с вашим поставщиком, воздержавшись от эксплуатации изделия.

Номера изделий верны по состоянию на май 2010 г. Они могут изменяться.

1 Сумка для объектива
2 Передняя крышка объектива
3 Крышка задней части объектива (Передняя крышка объектива и заднаяя крышка объектива присоединены к сменному объективу на момент покупки.)

Установка/Снятие объектива

- Информацию об установке и снятии объектива см. также в инструкциях по эксплуатации камеры.

■ Установка объектива

- Убедитесь, что камера выключена.

1 Поверните заднюю крышку объектива и снимите ее.

Ⓐ: Крышка задней части объектива

2 Совместите установочную метку объектива Ⓑ (красная метка) на корпусе фотокамеры с меткой на объективе и затем поверните объектив в стрелки до щелчка.

• Не нажимайте кнопку открытия объектива © в процессе установки объектива.
• Не пытайтесь установить объектив под углом к корпусу камеры, поскольку это может привести к повреждению крепления объектива.
• Убедитесь, что объектив установлен правильно.

■ Снятие объектива

- Убедитесь, что камера выключена.

Чтобы снять объектив, нажмите кнопку открытия объектива Ⓓ и одновременно поверните объектив до упора в направлении стрелки.

- Прикрепите заднюю крышку объектива, чтобы избежать царапин монтажной поверхности объектива.

- Прикрепите к камере крышку корпуса во избежание попадания грязи и пыли внутрь основного устройства.

■ Присоединение и отсоединение передней крышки объектива

- Будьте осторожны, чтобы не потерять переднюю крышку объектива.

■ Характеристики данного объектива

- Данный объектив относится к типу «рыбий глаз» с равноцельной (equisolid) угловой проекцией и полем зрения 180° по диагоналям. Следите за тем, чтобы ножки штатива, а также руки и ноги фотографа не попали в кадр при съемке.

- Поскольку объектив «рыбий глаз» получает изображения под очень широким углом, характеристики объектива приводят к тому, что объекты, расположенные по периметру изображения, чрезвычайно искажаются, либо размер или относительное положение объектов выглядят на выполненных снимках иначе. Изображение сильно изменится даже при самом незначительном движении камеры, поэтому смотрите на экран и проверяйте композицию снимка во время съемки.

Использование имеющихся в продаже фильтров

- Сзади объектива расположен держатель фильтров. Чтобы им воспользоваться, вставьте имеющийся в продаже пластинчатый фильтр, например желатиновый или аналогичный, в держатель фильтра.

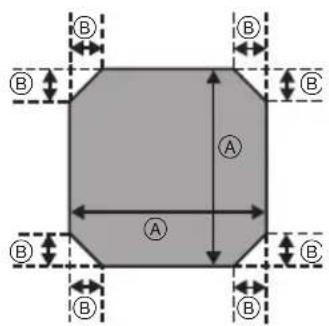

1 Подготовьте фильтр.

- Обрежьте фильтр по размеру, чтобы его можно было использовать с данным объективом. (изображение справа)

Ⓐ: 21,5 мм до 22 мм
⑧: 3 мм до 4 мм

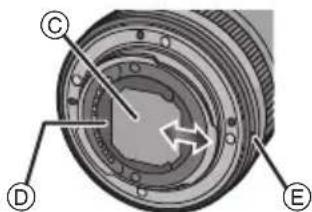

2 Вставьте обрезанный фильтр © до конца в держатель фильтра Ⓓ.

⑤: Метка установки объектива
- Чтобы извлечь фильтр, вытащите его, не допуская перекосов.

3 Прикрепите объектив к цифровой камере.

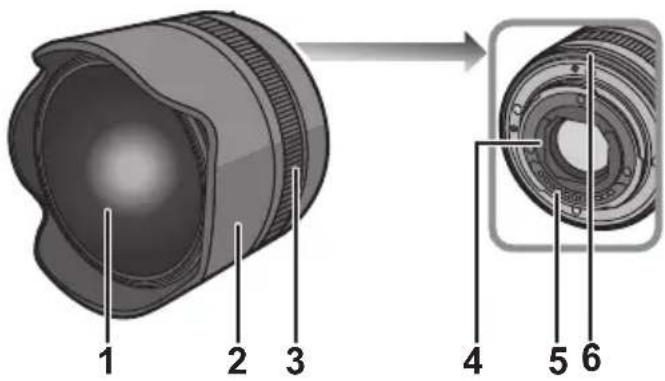

Названия и функции составных частей

■ Объектив

1 2 3 4 5 6

1Поверхность линзы
2Бленда объектива
ЗКольцо фокусировки
Вращайте для наведения на резкость при съемке в режиме с ручной наводкой на резкость.
4Держатель фильтра
5 Метка установки объектива
6Монтажная поверхность

Примечание

- Поскольку данный объектив относится к типу «рыбий глаз» и имеет диагональное поле зрения 180°, периметр изображения может стать темным (эффект виньетирования) при использовании вспышки во время съемки.

Предосторожности при использовании фотокамеры

■ Об объективе

Старайтесь не ронять и не ударять объектив. Также старайтесь не подвергать объектив чрезмерному давлению.

- Следите за тем, чтобы не уронить в сумку, в которую вы положили объектив, поскольку это может привести к повреждению объектива. Камера может перестать нормально работать, и дальнейшая запись снимков может оказаться невозможной.

При использовании пестицидов и других летучих веществ вблизи камеры убедитесь, что они не попадают на объектив.

- При попадании на объектив такие вещества могут повредить объектив или привести к отслаиванию краски.

Не носите устройство присоединенным к корпусу фотокамеры.

• Категорически запрещается пользоваться фотовспышкой или хранить ее в следующих условиях, так как это может привести к сбоям в работе или неправильной работе.
  – Под воздействием прямых солнечных лучей или на пляже летом
  – В местностях с высокой влажностью воздуха и высокими температурами, или с резкими перепадами температуры и влажности
  – В местностях с высокими концентрациями песка, пыли или грязи
  – При срабатывании вспышки
  – Возле обогревателей, кондиционеров или увлажнителей
  – Где возможно намокание устройства
  – Где присутствует вибрация
• В автомобиле
• См. также инструкции по эксплуатации цифровой камеры.
• Если камера не будет использоваться в течение длительного времени, рекомендуется хранить ее вместе с влагопоглотителем (силикагелем). Невыполнение данной рекомендации может привести к нарушению технических характеристик ввиду образования плесени и т. д. Прежде чем использовать, рекомендуется проверять работоспособность устройства после такого длительного хранения.

- Не оставляйте объектив в контакте с резиновыми или пластиковым продуктами на продолжительный период времени.

- Не прикасайтесь к электрическим контактам устройства. Это может вызвать сбой в его работе.

- Запрещается разбирать или вносить изменения в аппарат.

Не используйте бензин, растворитель, спирт и другие подобные моющие средства для очистки аппарата.

• Использование растворителей может повредить объектив или привести к отслаиванию краски.
• Вытирайте пыль и следы пальцев мягкой сухой тканью.
• Вытирайте грязь и пыль с фокусировочного кольца сухой тканью для удаления пыли.
• Запрещается использовать моющие средства или химически обработанную ткань.

Устранение неисправностей

При включении и выключении камеры слышен звук.

- Звук возникает в результате движения диафрагмы объектива и не является неисправностью.

Технические характеристики

СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ

"LUMIX G FISHEYE 8 mm/F3.5"

Фокусное расстояние	f=8 мм (Эквивалент 35 мм пленочной камеры: 16 мм)
Тип диафрагмы	7 лепестки диафрагмы / диафрагма с круглым отверстием
Диапазон диафрагм F3.5
Минимальное значение показателя диафрагмы F22
Конструкция объектива	10 элементов в 9 группах (1 линза ED)
Фокусное расстояние от	от 0,1 м до (от линии отсчета расстояния до объекта съемки)
Максимальное увеличение изображения 0,2×	(Эквивалент 35 мм пленочной камеры: 0,4×)
Оптический стабилизатор изображения	Нет в наличии
Крепление “Micro Four Thirds Mount”
Угол обзора	180°
Способ проецирования	Равноцельная угловая проекция
Диаметр фильтра	Спереди: установка невозможна,Сзади: держатель пластинчатого фильтра 22 мм × 22 мм
Максимальный диаметр	Прибл. 60,7 мм (участок бленды объектива)
Полная длина	Прибл. 51,7 мм (от конца бленды объектива до нижней стороны монтажной поверхности объектива)
Масса	Прибл. 165 г

Информация для покупателя

Название продукции:	СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ
Страна производства:	Япония
Название производителя:	Панасоник Энтертейнментэнд Коммюникейшн Ко., Лтд.
Юридический адрес:	1-10-12 Ягумо-хигаши-мати, Моригути Сити, Осака 570-0021, Япония
Дата производства: Вы можете уточнить год и месяц по серийному номеру на табличке.Пример маркировки—Серийный номер No XX1АХХХХХХ (X-любая цифра или буква)Год: Третья цифра в серийном номере (1 — 2011, 2 — 2012, ... 0 — 2020)Месяц: Четвертая буква в серийном номере (A — Январь, В — Февраль, ...L — Декабрь)Примечание: Сентябрь может указываться как “S” вместо “I”.
Дополнительная информация:	Пожалуйста внимательно прочитайте инструкцию по эксплуатации.

Установленный производителем в порядке п. 2 ст. 5 Федерального Закона РФ "О защите прав потребителей" срок службы данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.

Импортёр

ООО «Панасоник Рус»

Россия, 115162, Москва, ул. Шаболовка, д.31Г, этаж/ помещение антресоль 1этажа/10 тел. [phone]

Manufactured by:

Panasonic Entertainment & Communication Co., Ltd.
