Тип продукта	Сменный объектив для цифрового фотоаппарата
Бренд	Panasonic
Модель	HXA025E (LEICA DG SUMMILUX 25 mm/F1.4 II ASPH.)
Крепление	Micro Four Thirds (Микро Четыре Третьих)
Фокусное расстояние	f=25 мм (эквивалент 35 мм: 50 мм)
Максимальная диафрагма	F1.4
Минимальная диафрагма	F16
Оптическая конструкция	9 элементов в 7 группах (2 асферические линзы, 1 линза UHR)
Угол обзора	47°
Минимальное расстояние фокусировки	0,3 м (0,98 фута)
Максимальное увеличение	0,11× (эквивалент 35 мм: 0,22×)
Диаметр фильтра	46 мм
Максимальный диаметр	∅63 мм (2,5 дюйма)
Общая длина	Примерно 54,5 мм (2,1 дюйма)
Вес	Примерно 205 г (0,452 фунта)
Питание	Пассивное (батарейки не требуются)
Пыле- и брызгозащита	Да (с резиновым уплотнением на креплении)
Нанопокрытие	Да
Рабочая температура	0 °C до 40 °C (32 °F до 104 °F)
Допустимая влажность	10 % до 80 %
Комплектация	Чехол, бленда, передняя и задняя крышки
Уход и очистка	Сдувать пыль, протирать мягкой сухой тканью. Избегать растворителей, спирта, химикатов.
Безопасность	Не подвергать воздействию прямых солнечных лучей, летучих веществ. Хранить в недоступном для детей месте. Не разбирать.
Запчасти и ремонтопригодность	Ограниченная гарантия 1 год (Канада). Замена резинового уплотнения через Panasonic.
Общая информация	Произведено для камер Micro Four Thirds. Обновление прошивки через сайт Panasonic.

Часто задаваемые вопросы - HXA025E PANASONIC

Какие камеры совместимы с объективом Panasonic HXA025E?

Этот объектив совместим со всеми цифровыми фотоаппаратами с креплением Micro Four Thirds. Его нельзя установить на старые корпуса Four Thirds.

Каково минимальное расстояние фокусировки?

Минимальное расстояние фокусировки составляет 0,3 м (0,98 фута) от опорной линии расстояния фокусировки.

Как чистить объектив?

Используйте грушу для удаления пыли, затем аккуратно протрите мягкой сухой тканью. Не используйте растворители, спирт или химические салфетки.

Объектив пыле- и брызгозащищенный?

Да, он имеет резиновое уплотнение на креплении. Он устойчив к пыли и брызгам, но не к полному погружению.

Какой фильтр я могу использовать?

Диаметр фильтра составляет 46 мм. Вы можете установить фильтр и сверху крышку или бленду. Избегайте нагромождения нескольких фильтров, чтобы предотвратить виньетирование.

Как установить бленду?

Совместите метки на бленде и объективе, затем поверните в направлении стрелки, пока не щелкнет. Для снятия поверните в обратном направлении.

Что делать, если объектив шумит при автофокусировке?

Шум нормален, вызван перемещением элементов и механизмом диафрагмы. Для видео рекомендуется переключиться на ручную фокусировку (MF), чтобы уменьшить шум.

Как хранить объектив при длительном неиспользовании?

Извлеките батарею из камеры, наденьте переднюю и заднюю крышки, храните объектив в сухом месте с силикагелем (осушителем). Избегайте влажных или пыльных условий.

Могу ли я использовать этот объектив с переходником на других креплениях?

Объектив разработан исключительно для крепления Micro Four Thirds. Использование переходников не рекомендуется и может повредить объектив или камеру.

Где найти последнее обновление прошивки?

Вы можете загрузить обновления на сайте поддержки Panasonic: https://panasonic.jp/support/global/cs/dsc/ (только на английском языке).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HXA025E PANASONIC

Инструкция по эксплуатации СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ

Благодарим за приобретение продукции Panasonic. Перед использованием этого изделия, пожалуйста, внимательно прочитайте данные инструкции и сохраните это руководство для дальнейшего использования.

Этот объектив можно использовать с цифровой фотокамерой, совместимой со стандартом крепления объективов системы Micro Four Thirds™.

• Не предусмотрена его установка на фотокамеры со спецификацией крепления Four Thirds™.
• Для беспроблемной записи рекомендуется обновить встроенное программное обеспечение цифровой фотокамеры/объектива до последней версии.
• Чтобы узнать последнюю информацию о встроенном программном обеспечении или скачать/обновить его, посетите следующий веб-сайт поддержки: https://panasonic.jp/support/global/cs/dsc/ (Только на английском языке)

- Micro Four Thirds и знаки логотипа Micro Four Thirds являются товарными знаками или зарегистрированными товарными знаками Olympus Corporation в Японии, Соединенных Штатах, Европейском Союзе и других странах.

• Four Thirds™ и знаки логотипа Four Thirds являются товарными знаками или зарегистрированными товарными знаками Olympus Corporation в Японии, Соединенных Штатах, Европейском Союзе и других странах.
• LEICA является зарегистрированным товарным знаком Leica Microsystems IR GmbH. SUMMILUX является зарегистрированным товарным знаком Leica Camera AG. Объективы LEICA DG производятся с использованием измерительных приборов и систем контроля качества, сертифицированных Leica Camera AG на основе корпоративных требований к качеству.
• Другие названия, названия компаний и изделий, упомянутые в этой инструкции, являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний.

Содержание

Информация для вашей безопасности ..... 77

Правила эксплуатации.... 77

Принадлежности, входящие в комплект ..... 78

Названия и функции составных частей...... 79

Прикрепление объектива 80

Предосторожности при использовании фотокамеры.... 81

Устранение неисправностей 81

Технические характеристики.... 82

Информация для вашей безопасности

Храните прибор вдали от источников электромагнитного излучения (например, микроволновых печей, телевизоров, оборудования для видеоигр, радиопередатчиков, высоковольтных линий и т.д.).

• Не пользуйтесь фотокамерой вблизи сотовых телефонов, так как телефоны могут вызвать помехи, отрицательно сказывающиеся на качестве снимков и звука.
• Если камера подвергается негативному влиянию электромагнитного излучения и перестает работать нормально, выключите камеру, извлеките батарею и/или подключенный сетевой адаптер переменного тока. Затем снова вставьте батарею и/или снова подключите сетевой адаптер переменного тока и включите камеру.

Правила эксплуатации

■ Обращение с объективом

• При использовании этого объектива старайтесь не ронять, не ударять его и не нажимать на него слишком сильно, так как это может привести к неисправности или повреждению объектива и цифровой фотокамеры.

• В случае попадания на поверхность объектива пыли, грязи и загрязнений (воды, масла, отпечатков пальцев и т. п.) качество изображений может ухудшиться. Перед съемкой и после нее сдуйте пыль и грязь с поверхности объектива с помощью щетки с грушей, а затем осторожно удалите загрязнения сухой мягкой тканью.

• Когда объектив не используется, наденьте на него крышку объектива и заднюю крышку объектива, чтобы пылинки и другие частицы не скапливались на объективе и не попадали внутрь.

• Для защиты контактов объектива (④) нельзя выполнять указанные ниже действия. Они могут привести к неисправности.

– Прикасаться к контактам объектива.

– Допускать загрязнения контактов объектива.

– Ставить объектив монтажной поверхностью вниз.

■ Пылезащищённость и брызгозащищенность

- Пылезащищённое и брызгозащищенное исполнение объектива не обеспечивает полной защиты от проникновения внутрь пыли или капель воды. Соблюдайте указанные ниже меры предосторожности для удовлетворительного действия характеристик пылезащищённости и брызгозащищенности. Если объектив работает неправильно, обратитесь в пункт продажи или компанию Panasonic.

(RUS) DVQX1990

– Прикрепляйте объектив к пылезащищённой и брызгозащищенной цифровой фотокамере.
– Прикрепляя или снимая объектив, следите за тем, чтобы инородные частицы, например песок, пыль и капли воды, не попали на поверхность или проникли внутрь резинового уплотнительного кольца объектива, контактов, цифровой фотокамеры и объектива.
– Если на объектив попадут капли воды или иной жидкости, вытрите их сухой мягкой тканью.
- Для улучшения пылезащищённости и брызгозащищенности объектива в месте прикрепления используется резиновое уплотнительное кольцо объектива.
– От резинового уплотнительного кольца объектива на креплении цифровой фотокамеры остаются потертости, но это не влияет на ее работу.
– За информацией о замене резинового уплотнительного кольца объектива обращайтесь в компанию Panasonic.

■ Конденсация (когда объектив затуманивается)

- Конденсация происходит, когда окружающая температура или влажность изменяются. Остерегайтесь конденсации, поскольку она может вызвать появление пятен и плесени на объективе и привести к неисправности.

• Если произошла конденсация, выключите цифровую фотокамеру и оставьте ее прибл. на 2 часа. Запотевание исчезнет само собой, когда температура цифровой фотокамеры сравняется с температурой окружающей среды.
• Внешний вид и технические характеристики изделий, описанных в данном руководстве, могут отличаться от фактического вида и характеристик приобретенных вами изделий вследствие их последующего улучшения.

Принадлежности, входящие в комплект

Перед использованием изделия убедитесь, что все принадлежности поставлены в комплекте.

Номера изделий верны по состоянию на август 2019 г. Они могут изменяться.

VFC4456

21

DZE2HXA025Z

VYF3510

3

VFC4605

1 Чехол для объектива
2 Бленда объектива
3 Крышка объектива
4 Задняя крышка объектива

* Установлены на объективе на момент покупки.

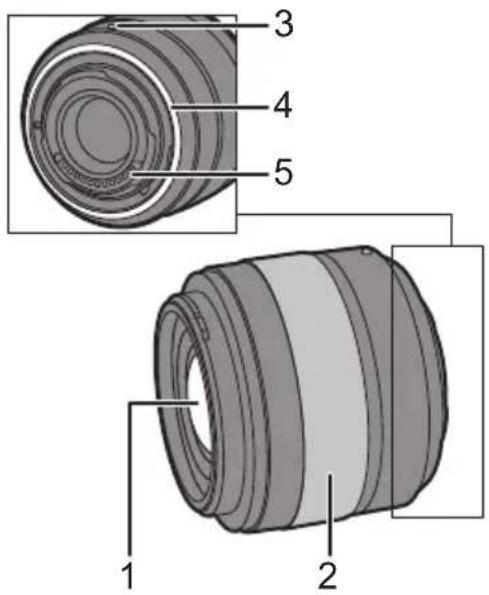

Названия и функции составных частей

1 Поверхность линзы
2 Кольцо фокусировки

При установке на MF фокусировка выполняется вращением кольца фокусировки.

3 Монтажная поверхность
4 Резиновое уплотнительное кольцо объектива
5 Метка установки объектива

Примечание

• Если вас беспокоит звук работы автофокусировки во время видеосъемки, рекомендуется установка в положение MF.
• Если во время видеосъемки вам мешают изменения экрана, вызванные работой автофокусировки, рекомендуется выполнять запись с установкой в положение MF.

Прикрепление объектива

Информацию о прикреплении объектива см. в инструкции по эксплуатации цифровой фотокамеры.

- Прежде чем прикреплять объектив, выключите цифровую фотокамеру.

- Прежде чем прикреплять объектив, снимите заднюю крышку объектива.

- Сняв объектив с цифровой фотокамеры, наденьте на него крышку объектива и заднюю крышку объектива, чтобы пылинки и другие частицы не скапливались на с попадали внутрь.

■ Присоединение бленды объектива

1Вставьте бленду объектива в объектив, так чтобы короткие стороны были вверху и внизу.

2 Поверните бленду объектива в направлении, указанном стрелкой, совмещая метку на

бленде объектива с меткой на краю объективаⒶ.

- Присоедините бленду объектива, поворачивая ее до щелчка.

■ Снятие бленды объектива

- Чтобы снять бленду объектива, поверните ее в направлении, противоположном направлению при прикреплении.

Примечание

• Во время прикрепления и снятия бленды объектива держите ее за короткие стороны.
• При съемке со вспышкой рекомендуется снять бленду объектива, так как бленда объектива может загораживать свет от вспышки.

• Чтобы не допустить падения объектива, его ни в коем случае нельзя переносить, держась только за бленду объектива.
  ■ Примечания об использовании фильтра

• Вместе с установленным фильтром можно прикрепить крышку объектива или бленду объектива.

• Если одновременно установить несколько фильтров, на записанных изображениях может появиться небольшое затемнение.
• Кроме фильтров, к передней части объектива невозможно прикрепить какие-либо принадлежности, например преобразовательный объектив или адаптер, и использовать вместе с объективом.

Прикрепление таких принадлежностей может привести к повреждению объектива.

Предосторожности при использовании фотокамеры

- Не допускайте попадания на объектив инсектицидов и летучих химических веществ.

– При попадании на объектив такие вещества могут повредить объектив или привести к отслаиванию краски.

- Не направляйте объектив на солнце или другие источники сильного света.

– Это может привести к поступлению чрезмерного количества света и вызвать возгорание или неисправность.

- Чтобы удалить загрязнения, осторожно протрите изделие сухой мягкой тканью без пыли.

– Не используйте для чистки такие растворители, как бензин, разбавитель, спирт, моющие средства для кухни и т. д., поскольку это может привести к деформации корпуса либо отслоению покрытия.

– Не используйте салфетки с химическими веществами.

- Не допускайте длительного контакта с объективом изделий из резины, ПВХ или подобных материалов.

- Запрещается разбирать или вносить изменения в изделие.

- Если объектив не будет использоваться в течение длительного времени, рекомендуется хранить его вместе с влагопоглотителем (силикагелем).

- Если объектив не использовался в течение длительного времени, до съемки проверьте все его составные части.

- Избегайте использования или хранения объектива в каком-либо из перечисленных мест, т. к. это может привести к проблемам в работе или неисправности:

– Под воздействием прямых солнечных лучей или на пляже летом

– В местах с высокой температурой и влажностью или резкими перепадами температуры и влажности

– В местах с большим количеством пыли или песка

– При срабатывании вспышки

– Возле обогревателей, кондиционеров или увлажнителей

– В местах рядом с водой, где объектив может намокнуть

– Где присутствует вибрация

-В автомобиле

- См. также инструкцию по эксплуатации цифровой фотокамеры.

Устранение неисправностей

При включении или выключении цифровой фотокамеры либо сотрясении объектива раздается дребезжащий звук.

При съемке из объектива раздается звук.

- Этот звук вызван перемещением линзы и работой диафрагмы. Это не свидетельствует о неисправности.

Технические характеристики

Для улучшения работы изделия его технические характеристики могут быть изменены.

СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ "LEICA DG SUMMILUX 25 мм/F1.4II ASPH."

Крепление Крепление Micro Four Thirds
Фокусное расстояние	f=25 мм (Эквивалент 35 мм пленочной камеры: 50 мм)
Конструкция объектива	9 элемента в 7 группах (2 асферические линзы, 1 линза UHR)
Тип диафрагмы 7 лепестков диафрагмы/кольцевая диафрагма
Максимальный показатель диафрагмы	F1.4
Минимальное значение диафрагмы	F16
Угол обзора 47°
Фокусное расстояние от	0,3 м до ∞ (от линии отсчета расстояния до объекта съемки)
Максимальное увеличение изображения	0,11× (Эквивалент 35 мм пленочной камеры: 0,22×)
Оптический стабилизатор изображения	Нет
Диаметр фильтра 46 мм
Максимальный диаметр ∅63 мм
Полная длина	Прибл. 54,5 мм (от края объектива до основания крепления объектива)
Масса Прибл. 205 г
Просветляющее покрытие поверхности	Да
Пылезащищённость и брызгозащищенность	Да
Рекомендуемая рабочая температура	0 °C до 40 °C
Допустимая относительная влажность	От 10%RH до 80%RH

Информация для покупателя

Название продукции:	СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ
Страна производства:	Япония
Название производителя:	Панасоник Корпорэйшн
Юридический адрес:	1006 Кадома, Осака, Япония
Дата производства: Вы можете уточнить год и месяц по серийному номеру на табличке.Пример маркировки—Серийный номер No XX1АХХХХХ (X-любая цифра или буква)Год: Третья цифра в серийном номере (1 —2011, 2 —2012, ... 0 —2020)Месяц: Четвертая буква в серийном номере (A —Январь, В — Февраль, ...L —Декабрь)Примечание: Сентябрь может указываться как “S” вместо “I”.
Дополнительная информация:	Пожалуйста внимательно прочитайте инструкцию по эксплуатации.

Установленный производителем в порядке п. 2 ст. 5 Федерального Закона РФ "О защите прав потребителей" срок службы данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.

Импортёр

ООО«Панасоник Рус», РФ, 115191, г. Москва, ул. Большая Тульская, д. 11, 3 этаж. тел. [phone]
