| 製品タイプ | デジタルカメラ用交換レンズ |
| ブランド | パナソニック |
| モデル | HXA025E (LEICA DG SUMMILUX 25 mm/F1.4 II ASPH.) |
| マウント | マイクロフォーサーズ (Micro Four Thirds) |
| 焦点距離 | f=25 mm (35mm換算: 50 mm) |
| 最大絞り | F1.4 |
| 最小絞り | F16 |
| 光学構成 | 9群7枚（非球面レンズ2枚、UHRレンズ1枚） |
| 画角 | 47° |
| 最短撮影距離 | 0.3 m (0.98 ft) |
| 最大撮影倍率 | 0.11倍 (35mm換算: 0.22倍) |
| フィルター径 | 46 mm |
| 最大径 | ∅63 mm (2.5 インチ) |
| 全長 | 約 54.5 mm (2.1 インチ) |
| 重量 | 約 205 g (0.452 lb) |
| 電源 | パッシブ（電池不要） |
| 防塵・防滴 | はい（マウント部にゴムシーリング） |
| ナノコーティング | はい |
| 動作温度 | 0 °C 〜 40 °C (32 °F 〜 104 °F) |
| 許容湿度 | 10% 〜 80% |
| 付属品 | ケース、レンズフード、レンズキャップ（前後） |
| お手入れとクリーニング | ほこりをブロワーで吹き飛ばし、柔らかい乾いた布で拭いてください。溶剤、アルコール、化学薬品は避けてください。 |
| 安全上の注意 | 直射日光や揮発性物質にさらさないでください。子供の手の届かないところに保管してください。分解しないでください。 |
| 部品と修理 | 1年間の限定保証（カナダ）。ゴムシーリングの交換はパナソニックを通じて行ってください。 |
| 一般情報 | マイクロフォーサーズカメラ用。ファームウェアのアップデートはパナソニックのサイトから。 |
よくある質問 - HXA025E PANASONIC
ユーザーの質問 HXA025E PANASONIC
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード カメラレンズ 無料でPDF形式で！マニュアルを見つける HXA025E - PANASONIC 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 HXA025E ブランド PANASONIC.

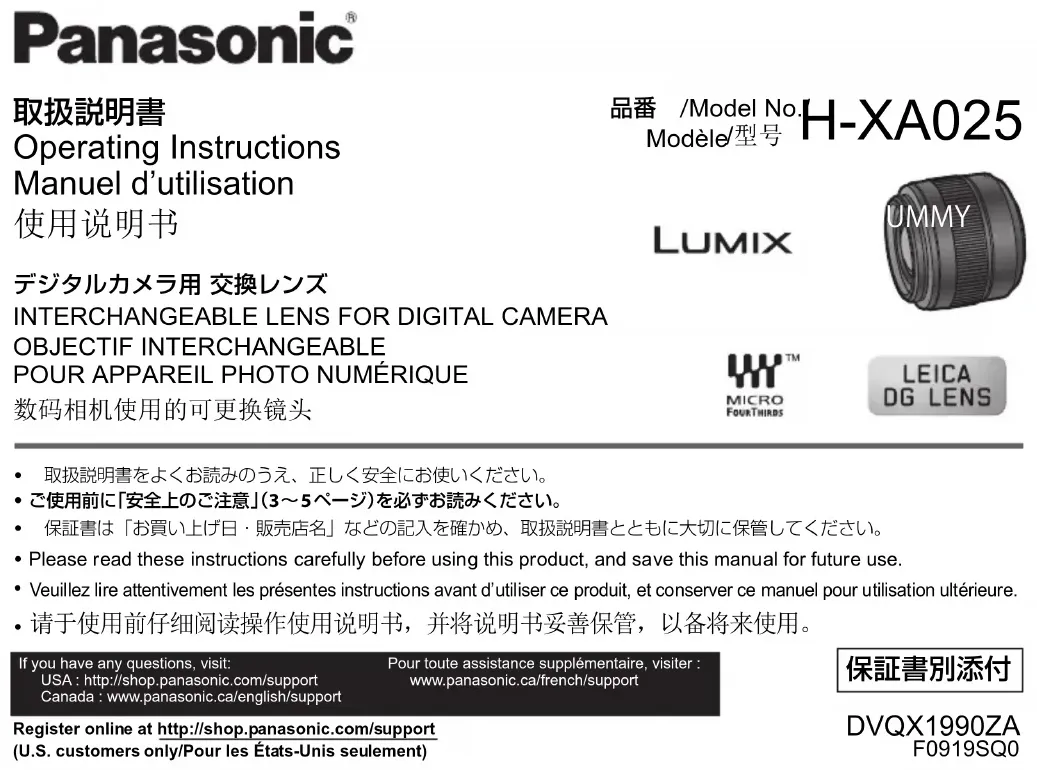

使用説明書 HXA025E PANASONIC
- 取扱説明書をよくお読みのうえ、正しく安全にお使いください。
- ご使用前に「安全上のご注意」(3～5ページ)を必ずお読みください。
- 保証書は「お買い上げ日・販売店名」などの記入を確かめ、取扱説明書とともに大切に保管してください。
- Please read these instructions carefully before using this product, and save this manual for future use.
- Veuillez lire attentivement les présentes instructions avant d'utiliser ce produit, et conserver ce manuel pour utilisation ultérieure.
- 请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。
このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。
- 取扱説明書をよくお読みのうえ、正しく安全にお使いください。
本レンズは、マイクロフォーサーズ™システムのレンズマウント規格に準拠したデジタルカメラに取り付けて使うことができます。
- フォーサーズ™マウント規格カメラには装着できません。
- より快適な撮影のために、デジタルカメゴレンズのファームウェアを最新のバージョンにすることをお勧めします。
- ファームウェアの最新情報やダウンロード、アップデート方法については、下記サポートサイトをご覧ください。 https://panasonic.jp/support/dsc/
- マイクロフォーサーズ™ 及びマイクロフォーサーズ ロゴマークはオリンパス（株）の日本・米国・E U・その他各国商標または登録商標です。
- フォーサーズ™ 及びフォーサーズ ロゴマークはオリンパス（株）の日本・米国・EU・その他各国の商標または登録商標です。
- LEICA/ライカはライカマイクロシステムズ IR GmbH の登録商標です。SUMMILUX/ズミルックスはライカカメラ社の登録商標です。LEICA DG レンズは、ライカカメラ社の品質基準に基づき、ライカカメラ社が認定した測定機器と品質保証システムによって生産されています。
- その他、本書に記載されている各種名称、会社名、商品名などは各社の商標または登録商標です。
目次
- 「安全上のご注意」を必ずお読みください (3～5ページ)
ご使用の前に 6
付属品.... 7
各部の名前と働き.... 8
レンズの取り付け...... 9
使用上のお願い……10
故障かな？と思ったら…… 10
体様.... 11
CLUB Panasonic ご愛用者登録のご案内…… 12
保証とアフターサービス 13
安全上のご注意
必ずお守りください
人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。
■ 誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。
警告
「死亡や重傷を負うおそれがある内容」です。
注意
「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。
■ お守りいただく内容を次の図記号で説明しています。
してはいけない内容です。
実行しなけ
ない内容です。
警告
デジタルカメラに取り付けて使用中に異常・故障が発生したときには直ちに使用を中止する
- 煙が出たり、異常なにおいや音がする
- 映像が出ないことがある
- 内部に水や異物が入った
そのまま使うと火災・感電の原因になります。 - デジタルカメラの電源を切り、販売店にご相談ください。
(JPN) DVQX1990
安全上のご注意
必綁きください
警告
内部に金属物を入れたり、水などの液体をかけたりぬらしたりしない
ショートや発熱により、火災・感電・故障の原因になります。
- 機器の近くに水などの液体の入った容器や金属物を置かないでください。
- 特にお子様にはご注意ください。
太陽や強い光源にレンズを向けたり、のぞき込んだりしない
太陽や強い光源に向けると、集光作用により周囲の燃えやすいものを発火させたり、内部部品が破損するなど、火災・故障の原因になります。また、のぞき込むと失明につながります。
- 必ず、付属のレンズキャップとレンズリアキャップを付け、太陽光が直接当たらないようにしてください。
注意
レンズの上に重い物を載せたり、乗ったりしない
倒れたり落下すると、けがや製品の故障の原因になることがあります。
また、重量で外装ケースが変形し、内部部品が破損すると、故障の原因になることがあります。
レンズフードだけを持って持ち運ばない
レンズフードからレンズやデジタルカメラが外れて落下すると、けがや製品の故障の原因になることがあります。
注意
油煙や湯気の当たるところ、湿気やほこりの多いところに置かない
電気が油や水分、ほこりを伝わり、火災・感電の原因になることがあります。
デジタルカメラに取り付けて、電源を入れたまま長時間、直接触れて使用しない
本機の温度の高い部分に長時間、直接触れていると低温やけど*の原因になります。
- 長時間ご使用の場合は、三脚などをお使いください。
* 血流状態が悪い人（血管障害、血液循環不良、糖尿病、強い圧迫を受けている）や皮膚感覚が弱い人などは、低温やけどになりやすい傾向があります。
- デジタルカメラの取扱説明書「安全上のご注意」も併せてお読みください。
ご使用の前に
■ レンズの取り扱いについて
- レンズを使用するときは、落としたり、ぶつけたり、雑な力を加えたりしないようお気をつけください。レンズおよびデジタルカメラの故障や破損の原因になります。
- レンズ表面のほこり、ごみ、汚れ(水、油、指紋など)が画像に影響を及ぼすことがあります。撮影前と撮影後に、ブロワーでレンズの表面に付いたほこりやごみを吹き飛ばしたあと、乾いた柔らかい布で汚れを軽くふいてください。
- ほこりやごみの付着、侵入を防ぐため、使用しないときは、レンズキャップ、レンズリアキャップを取り付けてください。
-
レンズの接点を保護するため、以下のことはしないでください。故障の原因になります。
-
レンズの接点に触れる
-レンズの接点を汚す - レンズ取り付け部を下 にして置く
- 本レンズの防じん防滴構造は、ほこりや水滴の侵入を完全に防ぐものではありません。防じん防滴性能を満足させるには、次の注意事項をお守りください。正常に動作理しない場合は、お買い上げの販売店または修理ご相談窓口（→14）にお問い合わせください。
- 防じん防滴対応のデジタルカメラに取り付けてください。
- レンズの取り付け、取り外しの際は、レンズマウントラバー、接点、デジタルカメラおよびレンズの内部に砂やほこり、水滴が侵入しないようにしてください。
- 液体が付いた場合は、乾いた柔らかい布でふいてください。
- 本レンズは、防じん防滴性能の向上のため、マウント部にレンズマウントラバーを使用しています。
- デジタルカメラのマウント部にレンズマウントラバーのすれ跡が付いても、性能には問題ありません。
- レンズマウントラバーの交換については、修理ご相談窓口（→14）にお問い合わせください。
■ 露付き（レンズが曇るとき）
- 露付きは、温度差や湿度差があると起こります。レンズの汚れ、かび、故障の発生原因になるためお気をつけください。
-
露付きが起こった場合、デジタルカメラの電源を切り、2時間ほどそのままにしてください。周囲の温度になじむと、自然に曇りが取れます。
-
本製品の使用、または故障により生じた直接、間接の損害につきましては、当社は一切の責任を負いかねますので、あらかじめご了承ください。
- 本書で説明する製品の外観と仕様は、改良により実際とは異なる場合があります。
付属品
付属品をご確認ください。
- 記載の品番は2019年8月現在のものです。変更されることがあります。
□ レンズポーチ VFC4456
□ レンズフード DZE2HXA025Z
□ レンズキャップ* VYF3510
□ レンズリアキャップ* VFC4605
* お買い上げ時は、レンズに装着されています。
- 包装材料などは商品を取り出したあと、適切に処理をしてください。
パナソニックグループのショッピングサイト
Panasonic Store
付属品は販売店でお買い求めいただけます。
パナソニックの家電製品直販サイト「パナソニック ストア」でお買い求めいただけるものもあります。
詳しくは「パナソニック ストア」のサイトをご覧ください。
http://jp.store.panasonic.com/

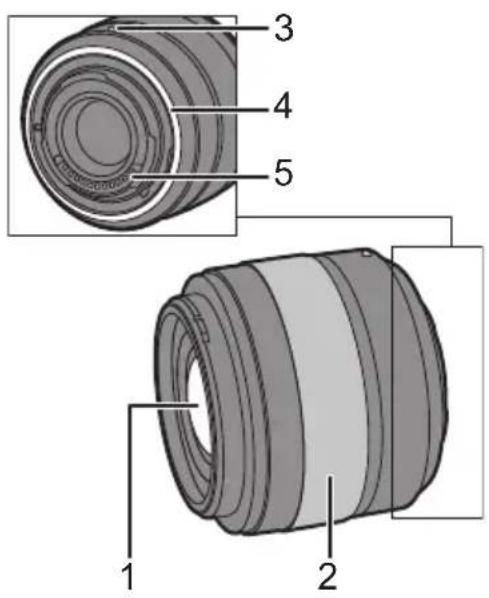

各部の名前と働き
MFのときにフォーカスリングを回して、ピントを合わせます。
3 レンズ取り付けマーク
4 レンズマウントラバー
5 接点
お知らせ
- 動画撮影時に AF の動作音が気になる場合は、MF にして撮影することをお勧めします。
- 動画撮影時に AF 動作による画面の変化が気になる場合は、MF にして撮影することをお勧めします。
レンズの取り付け
レンズの取り付け方については、デジタルカメラの取扱説明書をお読みください。
- デジタルカメラの電源を切ってから、取り付けてください。
- レンズリアキャップを取り外してから、デジタルカメラに取り付けてください。
- デジタルカメラから取り外したレンズには、ほこりやごみなどの付着、侵入を防ぐため、レンズキャップ、レンズリアキャップを取り付けてください。
1レンズフードの短い 辺を上下にしてレン ズに挿入する
2 レンズフードを矢印の方向に回し、レンズフードの指標と、レンズ先端の指標を合わせるⒶ
- 「カチッ」と音がするまで回して取り付けてください。
■ レンズフードを取り外す
- レンズフードを取り付け時と反対方向に回して取り外してください。
お知らせ
- レンズフードの取り付け、取り外しの際は、レンズフードの短い辺を持ってください。
- フラッシュ撮影時は、ケラレを防止するため、レンズフードを取り外して使用してください。
- レンズの落下を防ぐため、レンズフードだけを持って、レンズを持ち運ばないでください。
■ フィルター使用時のお知らせ
- フィルターを付けたまま、レンズキャップやレンズフードを取り付けることができます。
- 複数のフィルターを同時に取り付けると、撮影画像にケラレが現れる場合があります。
- フィルター以外のコンバージョンレンズやアダプター類をレンズ前面に取り付けて使用できません。 取り付けるとレンズが壊れるおそれがあります。
使用上のお願い
- 殺虫剤や揮発性のものをレンズにかけないでください。
- 外装ケースが変質したり、塗装がはがれたりするおそれがあります。
- 太陽や強い光源にレンズを向けないでください。
- 集光作用により、火災・故障の原因になることがあります。
- お手入れの際はほこりの出にくい乾いた柔らかい布で軽くふいてください。
- ベンジン、シンナー、アルコール、台所用洗剤などの溶剤は、外装ケースが変質したり、塗装がはがれたりするおそれがありますので使用しないでください。
- 化学雑巾は使用しないでください。
- ゴム製品やビニール製品を長期間接触したままにしないでください。
- 分解や改造をしないでください。
- 長期間使用しないときは、乾燥剤（シリカゲル）と一緒保管することをお勧めします。
- 長期間使用していないときは、撮影前に各部を点検してから使用してください。
- 以下のような場所でレンズを使用または保管しないでください。動作不良や故障の原因となります。
- 直射日光下や夏の海岸など
- 高温多湿、または温度・湿度変化の激しい場所
- 砂やほこりの多い場所
- 火気のある場所
- 冷暖房機、加湿器の近く
- 水にぬれやすい場所
- 振動のある場所
- 自動車の中
- デジタルカメラの取扱説明書も併せてお読みください。
故障かな？と思ったら
デジタルカメラの電源を入切したとき、またはレンズを振ったときに「カタカタ」などの音がする
撮影するときに、レンズから音がする
- これはレンズ移動や絞り動作の音です。故障ではありません。
仕様
この仕様は、性能向上のため変更することがあります。
デジタルカメラ用交換レンズ（LEICA DG SUMMILUX 25 mm/F1.4I ASPH.）
| マウント マイクロフォーサーズマウント | |
| 焦点距離 | f=25 mm(35 mmフィルムカメラ換算:50 mm) |
| レンズ構成 | 7群9枚(非球面レンズ2枚、UHRレンズ1枚) |
| 絞り形式 7枚羽根 円形虹彩絞り | |
| 開放絞り | F1.4 |
| 最小絞り値 | F16 |
| 画角 | 47° |
| 撮影範囲 | 0.3 m~∞(撮像面から) |
| 最大撮影倍率 | 0.11×(35 mmフィルムカメラ換算:0.22×) |
| 手ブレ補正 なし | |
| フィルター径 | 46 mm |
| 最大径 | ∅63 mm |
| 全長 | 約54.5 mm(レンズ先端からレンズマウント基準面まで) |
| 質量 約205 g | |
| ナノサーフェスコーティング あり | |
| 防じん防滴 あり | |
| 推奨使用温度 | 0°C~40°C |
| 許容相対湿度 10%RH~80%RH | |
CLUB Panasonic ご愛用者登録のご案内
このたびは、パナソニック商品をお買い上げいただき、まことにありがとうございました。
さて、弊社ではより良い商品とサービスをお客様にご提供できるようにパナソニック商品をご購入の方にご愛用者登録をお願いしています。
ぜひ、この機会にご愛用者登録をお願いいたします。
※ 皆様の貴重なご意見を、製品の開発や改善の参考とさせていただきたいと思いますので、アンケートにもご協力いただきますようお願い申し上げます。
| ご登録特典 1 | ● お宅の家電商品、消耗品情報が一元管理できる! |
| ご登録特典 2 | ● 登録商品に関するお知らせやサポート情報が入手できる! |
| ご登録特典 3 | ● 登録すると抽選で商品券などが当たる! |
ご登録手順:
下記のいずれかを選んでください。
■ パソコンからの登録方法
次のアドレスにアクセスしてください。
http://club.panasonic.jp/aiyo/
■ 携帯電話からの登録方法
- QRコードを使ってアクセスする場合
- URLを入力してアクセスする場合
http://club.panasonic.jp/aiyo/
- QRコードは（株）デンソーウェーブの登録商標です。
お問い合わせ先：
CLUB Panasonic事務局(club-info@panasonic.jp)
保証とアフターサービス（よくお読みください）
使いかた・お手入れ・修理などは
■ まず、お買い求め先へご相談ください。
▼お買い上げの際に記入されると便利です
販売店名
電話 ( ) 一
お買い上げ日 年 月 日
修理を依頼されるときは
この説明書をよくお読みのうえ、直らないときは、お買い上げ日と下の内容をご連絡ください。
| ●製品名 デジタルカメラ用 交換レンズ | |
| ●品番 H-XA025 | |
| ●故障の状況 できるだけ具体的に |
● 保証期間中は、保証書の規定に従ってお買い上げの販売店が修理をさせていただきますので、おそれ入りますが、製品に保証書を添えてご持参ください。
保証期間: お買い上げ日から本体 1年間
保証書は日本国内においてのみ有効です。
● 保証期間終了後は、診断をして修理できる場合はご要望により修理させていただきます。
※ 修理料金は次の内容で構成されています。
| 技術料 | 診断・修理・調整・点検などの費用 |
| 部品代 | 部品および補助材料代 |
| 出張料 | 技術者を派遣する費用 |
※ 補修用性能部品の保有期間
8年
当社は、このデジタルカメラ用交換レンズの補修用性能部品（製品の機能を維持するための部品）を、製造打ち切り後8年保有しています。
■ 転居や贈答品などでお困りの場合は、次の窓口にご相談ください。
パナソニック 総合お客様サポートサイト
http://www.panasonic.com/jp/support/
LUMIX（ルミックス）・ムービー 使い方・お手入れなどのご相談窓口
バナは ロクサンハチ 0120-878-638 受付時間 9:00～18:00 (年中無休)
■上記電話番号がご利用いただけない場合
■FAX フリーダイヤル
06-6907-1187
0120-878-236
■上記電話番号がご利用いただけない場合
■FAXフリーダイヤル
03-6633-6700
0120-878-225
便利な修理サービスサイト
http://club.panasonic.jp/repair/
掲載サイトおよび動画の視聴は無料ですが、通信料金はお客様のご負担となります。(パケット定額サービスに未加入の場合、高額になる可能性があります)
・ご使用の回線（IP 電話やひかり電話など）によっては、回線の混雑時に数分で切れる場合があります。
・上記のURLはお使いの携帯電話等により、正しく表示されない場合があります。
【ご相談窓口におけるお客様の個人情報のお取り扱いについて】
パナソニック株式会社およびグループ関係会社は、お客様の個人情報をご相談対応や修理対応などに利用させていただき、ご相談内容は録音させていただきます。
また、折り返し電話をさせていただくときのために発信番号を通知いただいております。なお、個人情報を適切に管理し、修理業務等を委託する場合や正当な理由がある場合を除き、第三者に開示・提供いたしません。
個人情報に関するお問い合わせは、ご相談いただきました窓口にご連絡ください。
Operating Instructions INTERCHANGEABLE LENS FOR DIGITAL CAMERA
