Lumix HX1025LP - カメラレンズ PANASONIC - 無料のユーザーマニュアル

製品タイプ	デジタルカメラ用交換レンズ
ブランド	パナソニック
モデル	ルミックス HX1025LP (ライカ DG VARIO-SUMMILUX 10-25mm F1.7 ASPH.)
マウント	マイクロフォーサーズ
焦点距離	10-25mm（35mm判換算：20-50mm）
最大絞り	F1.7
最小絞り	F16
光学構成	12群17枚（非球面3枚、ED4枚、UHR1枚）
画角	94°（広角）～（望遠）
最短撮影距離	0.28m（0.92ft）
最大撮影倍率	0.14倍（35mm判換算：0.28倍）
手ブレ補正	なし
フィルター径	77mm
最大径	87.6mm（3.4in）
全長	128mm（5.0in）
重量	690g（1.52lb）
防塵・防滴	あり（ゴムシーリング付き）
動作温度	-10°C～40°C（14°F～104°F）
動作湿度	10%～80%
保証	1年間（部品・工賃、カナダ）
付属品	ケース、フード、レンズキャップ、リアキャップ
推奨クリーニング方法	柔らかい乾いた布；溶剤は避ける

よくある質問 - Lumix HX1025LP PANASONIC

レンズをカメラボディに取り付ける方法は？

カメラの電源を切り、リアキャップを外し、レンズのマウント指標とボディの指標を合わせ、レンズを時計回りにカチッと音がするまで回します。詳細はカメラの取扱説明書をご参照ください。

オートフォーカス（AF）とマニュアルフォーカス（MF）の切り替え方法は？

フォーカスリングを前後にスライドさせます。カメラがMFに設定されている場合、リングの位置に関わらずマニュアル操作になります。

フードは必要ですか？

フードは有害光を低減し、レンズを保護します。通常装着または携帯時に逆付けできます。フラッシュ使用時は光を遮らないよう取り外すことをお勧めします。

このレンズはすべてのマイクロフォーサーズボディと互換性がありますか？

はい、マイクロフォーサーズマウントのデジタルカメラと互換性があります。フォーサーズマウントには装着できません。

使用中にカチカチという音や動く音がするのはなぜですか？

この音は、フォーカスやズーム時のレンズ移動や絞り動作によるもので、正常な動作であり故障ではありません。

レンズを安全に掃除する方法は？

柔らかく乾いた無塵の布を使用してください。ベンゼン、シンナー、アルコール、家庭用洗剤などの溶剤は絶対に使用しないでください。頑固な汚れの場合は、拭く前にやさしく息を吹きかけて粒子を取り除いてください。

防塵・防滴とは何ですか？

レンズはマウント部のゴムシーリングにより、ほこりや飛沫に対する耐性を備えています。完全な防水を保証するものではありません。水をかけたり、過酷な環境にさらさないでください。液体が付着した場合はすぐに拭き取ってください。

このレンズの保証は？

パナソニックカナダの限定保証は、購入日から1年間、素材および製造上の欠陥を対象としています。通常の摩耗、外観上の損傷、事故は対象外です。領収書は保管してください。

このレンズにフィルターは使用できますか？

はい、77mm径のフィルターが装着可能です。レンズキャップとフードはフィルターの上から取り付けられます。複数枚のフィルター使用はケラレの原因となります。互換性のないコンバージョンレンズやアダプターは使用しないでください。

使用しないときのレンズの保管方法は？

レンズキャップとリアキャップを装着して光学面を保護します。直射日光、極端な温度・湿度を避け、乾燥した場所に保管してください。長期間保管する場合は、乾燥剤（シリカゲル）を使用し、再使用前に状態を確認してください。

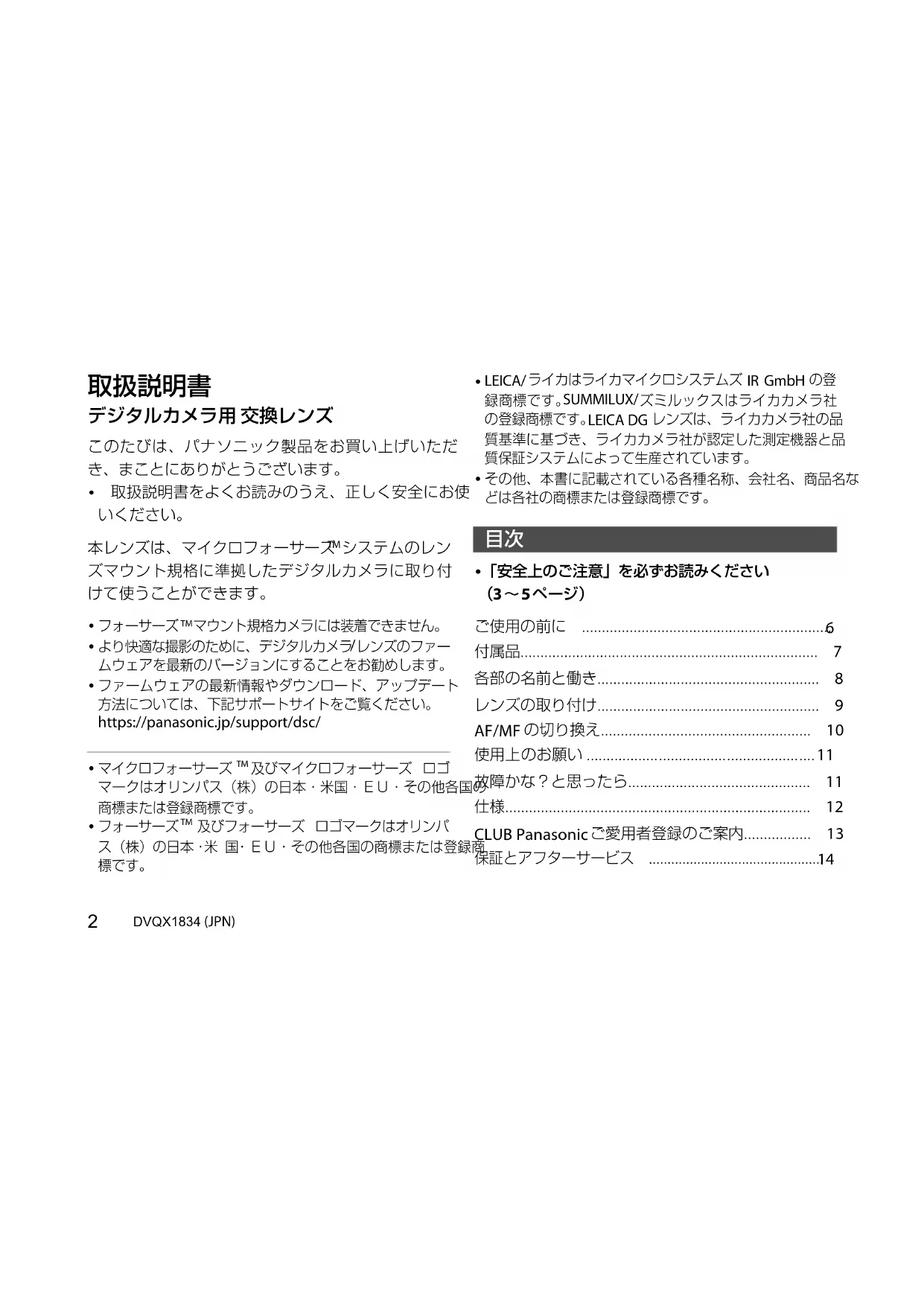

使用説明書 Lumix HX1025LP PANASONIC

このたびは、八木二和製品をお買い上げいただき、まことにありがとうございます。

• 取扱説明書をよくお読みいただき、正しく安全にお使いください。

本レンズは、マイクロフォーサーズシステムのレンズマウント規格に準拠したデジタルカメラに取り付けて使うことができます。

• フォーサーズ規格のカメラには装着できません。より快適な撮影のために、デジタルカメラ/レンズのファームウェアを最新のバージョンにすることをお勧めします。
• ファームウェアの最新情報やダウンロード、アップデート方法については、下記サポートサイトをご覧ください。https://panasonic.jp/support/dsc/
• マイクロフォーサーズ™及びマイクロフォーサーズロゴマークは、オリンパス（株）の日本・米国・EU・その他各国の商標または登録商標です。
• フォーサーズ™ 及びフォーサーズロゴマークは、オリンパス（株）の日本・米国・EU・その他各国の商標または登録商標です。
• LEICA/ライカはライカカメラAGの登録商標です。SUMMILUX/ライカはライカカメラAGの品質基準に基づき、ライカカメラAGが認定した測定機器と品質保証により確認された製品です。
• その他、本書に記載されている各種名称、会社名、商品名は、それぞれ各社の商標または登録商標です。

目次

「安全上のご注意」を必ずお読みください（3～5ページ）

6 付属品 7 各部の名前と動き 8 19 AF/MFの切り換え 10 使用上の注意 11 故障かな？と思ったら 11 仕様 12 CLUB Panasonicご愛用者登録のご案内 13 保証とアフターサービス 14

安全上のご注意

必ずお守りください

人への危害、財産の損害を防止するために、必ずお守りいただくことを説明いたします。

「死亡または重傷を負うおそれがある内容」です。

注意

「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。

■ お守りいただく内容を次の記号で説明いたします。

してはいけない内容です。

実行していただかなくてはならない内容です。

警告

デジタルカメラに取り付けて使用中に異常・故障が発生したときには直ちに使用を中止する

• 煙が出た、異常な音がする
• 映像が出ない
• 内部に水や異物が入った

そのまま使用すると火災・感電の原因になります。

電源を切り、販売店に相談してください。

安全上ご注意 必ずお守りください

警告

内部に金属物を入れないでください。また、水などの液体をこぼさないでください。

火災・感電・故障の原因になります。

機器の近くに水などの液体の入った容器や金属物を置かないでください。特に、お子様にはご注意ください。

太陽や強い光源にレンズを向けてのぞいたり、放置したりしないでください。

太陽や強い光源に向けると、集光作用により周囲の燃えやすいものを発火させたり、内部部品が破損するなど、火災・故障の原因になります。また、のぞき込むと失明につながることがあります。

• 必ず、付属のレンズサイドとレンズリアサイドを取り付け、太陽光が直接当たらないようにしてください。

注意

レンズの上に重い物を載せたり、乗ったりしないでください。

倒れたり落下したりすると、製品の故障の原因になります。

また、重量で外装ケースが変形し、内部部品が破損すると、故障の原因になることがあります。

レンズが外に落下して、製品の故障の原因になることがあります。

注意

油煙や湯気の当たるところ、湿気やほこりの多いところに置かないでください。

電気が油や水分、ほこりを伝わり、火災・感電の原因になることがあります。

低温下で長時間、直接触れて使用しないでください。寒冷地（例えば0℃以下の環境）では、本機の金属部に長時間、直接触れていると皮膚に傷害を起こす原因になることがあります。

デジタルカメラに取り付けて、電源を入れたまま長時間、直接触れて使用しないでください。

本機の温度の高い部分に長時間、直接触れていると低温やけどの原因になります。

・長時間ご使用の場合は、三脚をご使用ください。※血流状態が悪い人（血管障害、血液循環不良、糖尿病、強い圧迫を受けている人）や皮膚感覚が弱い人は、低温やけどになりやすい傾向があります。

・長時間ご使用の場合は、手袋などをお使いください。

• デジタルカメラの取扱説明書「安全上のご注意」も併せてお読みください。

ご使用の前に

■ レンズの取り扱いについて

• レンズ表面の汚れ（水、油、指紋など各種）が画像に影響を及ぼします。撮影前と撮影後に、レンズの表面を乾いた柔らかい布で軽く拭いてください。・ほこりやごみの付着、侵入を防ぐため、使用しないときはレンズキャップを取り付けてください。
• レンズの接点を保護するため、以下のことをしてください。故障の原因になります。
• レンズの接点に触らない
• レンズの接点を汚さない
• 濡れた場所に置かない

防塵・防滴について

• 本レンズの防塵・防滴構造は、ほこりや水滴の侵入を完全に防ぐものではありません。防塵・防滴性能を満足していただくには、次の注意事項をお守りください。正常に動作しない場合は、お買い上げの販売店または修理相談窓口（→15）にお問い合わせください。
• 防塵・防滴対応のデジタルカメラに取り付けてください。
• レンズの取り付け、取り外しの際は、レンズマウントローバー、接点、デジタルカメラおよびレンズの内部に砂やほこり、水滴が侵入しないようにしてください。
• 液体が付いた場合は、乾いた柔らかい布で拭いてください。

本レンズは、防塵・防滴性能の向上のため、マウント部にレンズマウントラバーを使用しています。

• デジタルカメラのマウント部にレンズマウントラバーの跡が付いても、性能には問題はありません。
• 15) 1

露付き（レンズが曇るとき）

露付きは、温度差や湿度差があると起こります。レンズの汚れ、かび、故障の発生原因にもなりますので、十分ご注意ください。露付きが起きた場合、デジタルカメラの電源を切り、2時間ほどそのままにしてください。周囲の温度になじむと、自然に曇りが取れます。

本製品の使用、または故障に起因して生じる直接的、間接的な損害については、当社は一切の責任を負いかねますので、あらかじめご了承ください。本書の説明と製品の外観および仕様は、改良のため実際のものと異なる場合があります。

付属品

付属品をご確認ください。記載の品番は2019年5月現在のものです。変更することがあります。□ 15DVPY1015Z □ 豪斯弗一DVZE1036Z

• お買い上げ時は、レンズに装着されています。包装材料は商品を取り出した後、適切に処理してください。

Panasonic Store

付属品は販売店またはURLをご確認ください。

パナソニックの家電製品直販「パナソニックストア」

詳しくは「パナソニックストア」のサイトをご覧ください。

http://jp.store.panasonic.com/

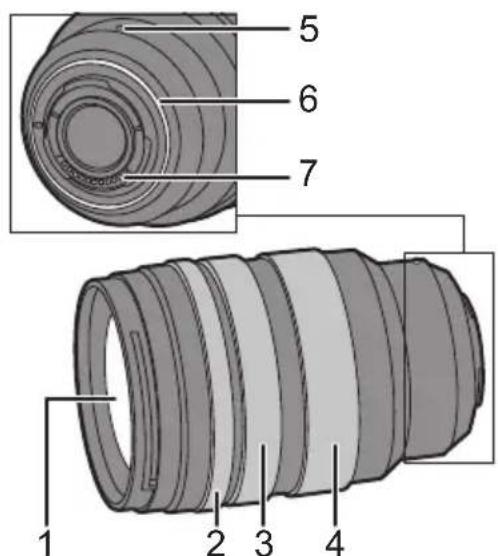

各部の名前と働き

1 LENS面

2 絞りリング（クリックレス）

デジタルカメラを絞り優先AEまたはマニュアル露出にしたときに、絞り値を設定してください。

• 絞りリングの位置を[A]に合わせると、デジタルカメラ側で絞り値を設定できます。

3 フォーカスリング

フォーカスリングを前後にスライドして、AF（オートフォーカス）/MF（マニュアルフォーカス）を切り換えることができます。

MFのときにフォーカスリングを回して、ピントを合わせます。

4 ズーミング

望遠または広角にズームします。

5 レンズ取り付け部

6 レンズマウント

7 接点

• デジタルカメラのフラッシュを使用して撮影すると、画面の周辺部にケラレが現れる場合があります。外部フラッシュのフィルターの使用をお勧めいたします。
• ピントを合わせた後にズーム操作をした場合は、ピントに誤差が生じることがあります。ピントを合わせ直してください。
• 動画撮影時にAFの動作音が気になる場合は、MFにて撮影することをお勧めします。
• 絞りリングによる絞り設定操作は、当社製デジタルカメラを装着したときは有効になりません。（2019年5月現在）

レンズの取り付け方

レンズの取り付け方については、デジタルカメラの取り扱い説明書をお読みください。

・デジタルカメラの電源を切ってから、取り付けてください。 ・レンズリアキャップを取り外してから、デジタルカメラに取り付けてください。 ・デジタルカメラから取り外す際は、ほこりや水滴の付着、侵入を防いでください。

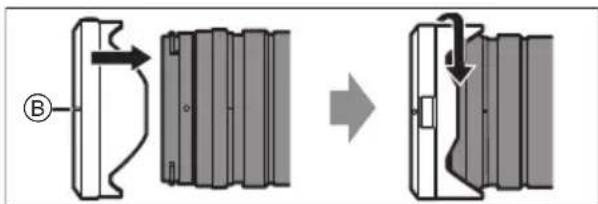

■ レンズフードを取り付ける

図のように指を添えてレンズフードを持ってください。

1. レンズフードの指標（A）とレンズ先端の指標を合わせる

2. レンズフードを矢印の方向に回し、レンズフードの指標（B）と、レンズ先端の指標を合わせる

「カチッ」と音がするまで回して取り付ける

• 逆光時などでは、レンズフードを逆向きに取り付けることができます。 1. レンズフードを取り外す 2. レンズフードの指標を合わせる 3. レンズフードを矢印の方向に「カチッ」と音がするまで回す

• フラッシュ撮影時は、ケラレを防止するため、レンズフードを取り外して使用してください。
• レンズの落下を防ぐため、レンズフードだけを持って、レンズを持ち運ばないでください。

■ フィルター使用時のお知らせ

• フィルターを付けたまま、レンズフードを取り付けることができます。
• 複数のフィルターを同時に取り付けると、撮影画像にケラレが現れる場合があります。
• フィルター以外のコンバーターやアダプター類をレンズ前面に取り付けて使用くださいます。取り付ける際は、しっかりと固定してください。

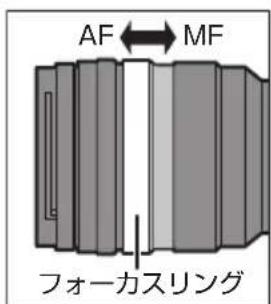

AF/MFの切り換え

• カメラをMFに設定した場合、フォーカスリングの位置にかかわらず、MF動作いたします。
• MF時は、距離表示を確認してご使用くださいます。

使用上の注意

・殺虫剤及び揮発性のものをレンズにかけないでください。外装ケースが変質し、塗装がはがれる恐れがあります。・太陽や強い光源を直接レンズに向けないでください。集光作用により、火災・故障の原因となることがあります。

• 低温下で長時間、レンズに直接触れないでください。
• 寒冷地（スキー場などの0℃以下の環境）で本機の金属部に長時間、直接触れると、皮膚に傷害を起こす原因となることがあります。長時間ご使用の場合は、手袋などをお使いください。
• お手入れの際は、ほこりの出にくい乾いた柔らかい布で軽く拭いてください。
• ベンジン、シンナー、アルコール、台所用洗剤、各種溶剤は、外装ケースが変質し、塗装がはがれる恐れがありますので、使用しないでください。化学雑巾も使用しないでください。
• ゴム製品やビニール製品を長期間接触させたままにしないでください。
• 分解や改造をしないでください。長期間使用しないときは、乾燥剤（シリカゲル）と一緒に保管することをお勧めします。

長期間使用しないときは、撮影前に各部を点検してから使用してください。以下のような場所でレンズを使用または保管しないでください。動作不良や故障の原因になります。

• 直射日光下や夏の海岸など
• 高温多湿、または温度・湿度変化の激しい場所、砂やほこりの多い場所
• 火気の場所
• 冷暖房機、加湿器の近く
• 水に濡れやすい場所
• 振動のある場所、自動車の中

デジタルカメラの取扱説明書も併せてお読みください。

故障かな？と思ったら

デジタルカメラの電源を入／切したとき、またはレンズを振ったときに「カタカタ」という音がする

撮影するときに、レンズから音がする

これはレンズ移動や絞り動作の音です。故障ではありません。

仕様

その仕様は、性能向上のために変更されることがあります。

デジタルカメラ用交換レンズ(LEICA DG VARIO-SUMMILUX 10-25 mm/F1.7 ASPH.)

マウCNT マイクロフローマウCNT
焦点距離	f=10 mm~25 mm(35 mm フィルム力メラ換算:20 mm~50 mm)
レンス構成	12群17枚(非球面レンズ3枚、EDレンズ4枚、UHRレンズ1枚)
絞り形式 9枚羽根 内形虹彩絞り
開放絞り	F1.7
最小絞り値	F16
画角	94°(W端時)~47°(T端時)
摄影範围 0.28 m~∞ (撮像面からら)
最大撮影倍率	0.14×(35 mm フィルム力メラ換算:0.28×)
手トレ補正 なし
フィルタ一经	77 mm
最大径	∅87.6 mm
全長	約128 mm(レンズ先端からレンズマウCNT基準面いたします)
質量 約690 g
防しぃ防滴 あり
推奨使用温度	-10℃~40℃
許容相对湿度 10%RH~80%RH

CLUB Panasonicご愛用者登録のご案内

このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。

さて、弊社はより良い製品とサービスを顧客に提供できるように、製品をご購入の方にご愛用者登録をお願いしております。

ぜひ、この機会に愛用者登録をお願いいたします。

• 皆様の貴重なご意見を、製品の開発や改善の参考とさせていただきたいと思いますので、アンケートにもご協力いただけますようお願い申し上げます。

ご登録特典	1	● 〢 産宅の家電商品、消耗品情報が一元管理いたします！
ご登録特典	2	● 登録商品に閲するお知らせやサポト情報が入手,Thery！
ご登録特典	3	● 登録すると抽選で商品券のはんだ当たる！

登録手順：

下記のいずれかを選んでください。

- パソコンからの登録方法

次のアドレスにアクセスしてください。

http://club.panasonic.jp/aiyo/

携帯電話からの登録方法

• QRコードを使ってアクセスする場合

• URLを入力してアクセスする場合

http://club.panasonic.jp/aiyo/

• QRコードは（株）デンソーウェーブの登録商標です。

お問い合わせ先：

CLUB Panasonic事務局([e-mail])

保証とアフターサービス（よくお読みください）

使い方・お手入れ・修理などは

■ まず、お買い求めの販売店にご相談ください。

保証書の記載事項をご確認ください。

販売店名

電話 （ ） —

お買い上げ日 年月日

修理を依頼いたします。

この説明書をよくお読みのうえ、直らない場合は、お買い上げ日と下記の内容をご連絡ください。

製品名 デジタルカメラ用交換レンズ

品番 H-X1025

● 保証期間中は、保証書の規定に従ってお買い上げの販売店が修理をさせていただきます。お手数ですが、製品に保証書を添えてご持参ください。

保証期間：お買い上げ日から本体1年間

保証書は日本国内においてのみ有効です。

● 保証期間終了後は、診断をして修理可能な場合はご要望に応じて修理させていただきます。

※ 修理料金は次の内容で構成いたします。

技術料 診断・修理・調整・点検などの費用

部品代 部品および補助材料代

出張料 技術者を派遣する費用

※ 補修用性能部品の保有期間

8年

当社は、そのデジタルカメラ用交換レンズの補修用性能部品（製品の機能を維持するための部品）を、製造打ち切りから8年保有いたします。

ご家庭や贈答品などでお困りの場合は、次の窓口にご相談ください。

・掲載履歴および動画の視聴は無料ですが、通信料金はお客様のご負担となります。（パケット定額制に未加入の場合、高額になる可能性があります） ・使用回線（IP電話やひかり電話など）によっては、回線の混雑時に数分で切れる場合があります。 ・上記のURLはお使いの携帯電話等で正しく表示されない場合があります。

【ご相談窓口にお願いするお客様の個人情報の取り扱いについて】

株式会社おはglk関係会社は、お客様の個人情報を相談対応及び修理対応に利用させていただき、ご相談内容は録音させていただきます。

1. 今後、折り返し電話をさせていただく際のために発信番号を通知させていただきます。なお、個人情報を適切に管理し、修理業務等を委託する場合や正当理由がある場合を除き、第三者に開示・提供いたしません。

デジタルカメラ用交換レンズ 取扱説明書

0.14倍（35mmフィルムカメラ換算：0.28倍）

光学式手ブレ補正

なし

フィルター径

77 mm

最大径

87.6 mm

全長

12群17枚（非球面レンズ3枚、EDレンズ4枚、UHRレンズ1枚）

絞り形式

9枚羽根／円形絞り

最大絞り

F1.7

最小光圈値

F16

画角

T525-8520 滋賀県草津市野路東2丁目3番1-1号
