Produkttyp	Wechselobjektiv für Digitalkamera
Marke	Panasonic
Modell	Lumix HX1025LP (LEICA DG VARIO-SUMMILUX 10-25mm F1.7 ASPH.)
Montierung	Micro Four Thirds
Brennweite	10-25 mm (35 mm Äquivalent: 20-50 mm)
Maximale Blende	F1.7
Minimale Blende	F16
Optischer Aufbau	17 Linsen in 12 Gruppen (3 asphärisch, 4 ED, 1 UHR)
Bildwinkel	94° (Weitwinkel) bis (Tele)
Minimale Fokusentfernung	0,28 m (0,92 ft)
Maximaler Abbildungsmaßstab	0,14× (35 mm Äquivalent: 0,28×)
Bildstabilisator	Nein
Filterdurchmesser	77 mm
Maximaler Durchmesser	87,6 mm (3,4 in)
Gesamtlänge	128 mm (5,0 in)
Gewicht	690 g (1,52 lb)
Staub- und Spritzwasserschutz	Ja (mit Gummidichtung)
Betriebstemperatur	-10°C bis 40°C (14°F bis 104°F)
Zulässige Luftfeuchtigkeit	10% bis 80%
Garantie	1 Jahr (Teile und Arbeit, Kanada)
Mitgeliefertes Zubehör	Tasche, Gegenlichtblende, Objektivdeckel, rückwärtiger Deckel
Empfohlene Reinigung	Weiches, trockenes Tuch; Lösungsmittel vermeiden

Häufig gestellte Fragen - Lumix HX1025LP PANASONIC

Wie installiere ich das Objektiv an einer Kamera?

Schalten Sie die Kamera aus, entfernen Sie den rückwärtigen Deckel, richten Sie die Montagemarkierung des Objektivs an der der Kamera aus und drehen Sie das Objektiv im Uhrzeigersinn bis zum Einrasten. Weitere Details finden Sie im Handbuch der Kamera.

Wie wechsle ich zwischen Autofokus (AF) und manuellem Fokus (MF)?

Schieben Sie den Fokusring nach vorne oder hinten. Wenn die Kamera auf MF eingestellt ist, bleibt die Bedienung unabhängig von der Ringposition manuell.

Ist die Gegenlichtblende notwendig?

Die Gegenlichtblende reduziert Streulicht und schützt das Objektiv. Sie kann in normaler oder umgekehrter Position zum Transport angebracht werden. Es wird empfohlen, sie bei Verwendung des Blitzes zu entfernen, um eine Blockierung des Lichts zu vermeiden.

Ist dieses Objektiv mit allen Micro Four Thirds Kameras kompatibel?

Ja, es ist mit allen Digitalkameras mit Micro Four Thirds Anschluss kompatibel. Es kann nicht an Four Thirds (Quatre Tiers) Montierungen montiert werden.

Warum höre ich während der Benutzung ein Klick- oder Bewegungsgeräusch?

Dieses Geräusch entsteht durch die Bewegung der Linsen und der Blende beim Fokussieren oder Zoomen. Es ist normal und stellt keine Fehlfunktion dar.

Wie reinige ich das Objektiv sicher?

Verwenden Sie ein weiches, trockenes, fusselfreies Tuch. Verwenden Sie niemals Lösungsmittel wie Benzol, Verdünner, Alkohol oder Haushaltsreiniger. Bei hartnäckigem Schmutz blasen Sie vorsichtig, um Partikel zu entfernen, bevor Sie abwischen.

Was ist Staub- und Spritzwasserschutz?

Das Objektiv ist dank einer Gummidichtung an der Montierung staub- und spritzwassergeschützt. Dies garantiert keine vollständige Abdichtung; vermeiden Sie die Einwirkung von Wasserstrahlen oder extremen Umgebungen. Wischen Sie Flüssigkeiten sofort ab.

Welche Garantie hat dieses Objektiv?

Die beschränkte Garantie von Panasonic Canada deckt Material- und Verarbeitungsfehler für 1 Jahr ab Kaufdatum. Sie deckt keine normale Abnutzung, kosmetische Schäden oder Unfälle ab. Bewahren Sie Ihren Kaufbeleg auf.

Kann ich Filter mit diesem Objektiv verwenden?

Ja, Filter mit einem Durchmesser von 77 mm können montiert werden. Der Objektivdeckel und die Gegenlichtblende können über dem Filter angebracht werden. Die Verwendung mehrerer Filter kann Vignettierung verursachen. Verwenden Sie keine nicht kompatiblen Konverterlinsen oder Adapter.

Wie lagere ich das Objektiv, wenn es nicht verwendet wird?

Setzen Sie den Objektivdeckel und den rückwärtigen Deckel auf, um die optischen Flächen zu schützen. Lagern Sie es an einem trockenen Ort, geschützt vor direkter Sonneneinstrahlung, extremen Temperaturen und Feuchtigkeit. Bei längerer Lagerung verwenden Sie ein Trockenmittel (Kieselgel) und überprüfen Sie den Zustand vor der Wiederverwendung.

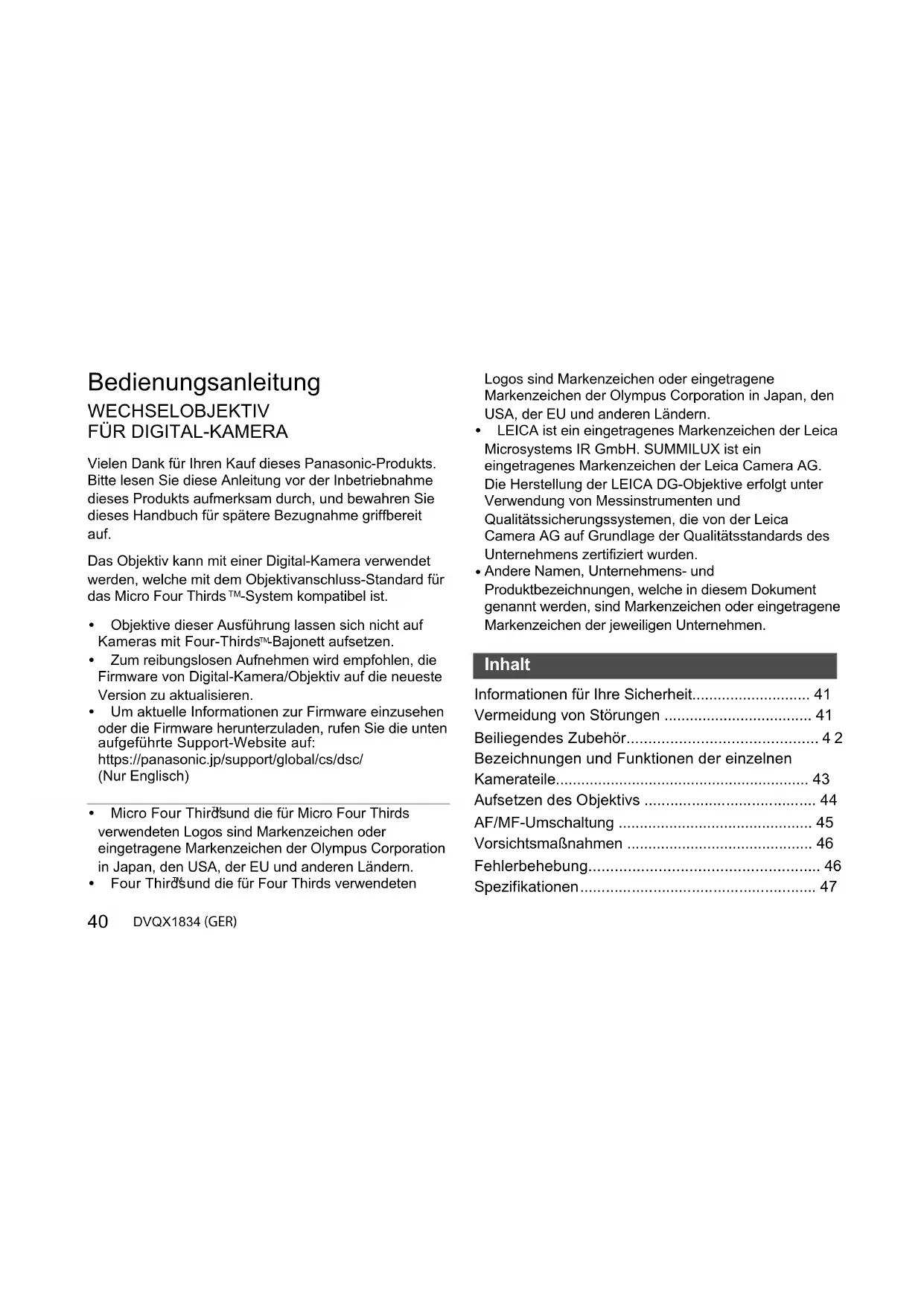

BEDIENUNGSANLEITUNG Lumix HX1025LP PANASONIC

WECHSELOBJEKTIV FÜR DIGITAL-KAMERA

Vielen Dank für den Kauf dieses Panasonic-Produkts. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Das Objektiv kann mit einer Digital-Kamera verwendet werden, die mit dem Objektivanschluss-Standard für das Micro Four Thirds™-System kompatibel ist.

• Objektive dieser Ausführung lassen sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen.
• Zum reibungslosen Aufnahmen wird empfohlen, die Firmware von Digital-Kamera/Objektiv auf die neueste Version zu aktualisieren. Um aktuelle Informationen zur Firmware einzusehen oder die Firmware herunterzuladen, rufen Sie die unten aufgeführte Support-Website auf: https://panasonic.jp/support/global/cs/dsc/ (Nur Englisch)
• Micro Four Thirds und die für Micro Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Corporation in Japan, den USA, der EU und anderen Ländern. Four Thirds und die für Four Thirds verwendeten

Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Corporation in Japan, den USA, der EU und anderen Ländern.

• LEICA ist ein eingetragenes Markenzeichen der Leica Microsystems IR GmbH. SUMMILUX ist ein eingetragenes Markenzeichen der Leica Camera AG. Die Herstellung der LEICA DG-Objektive erfolgt unter Verwendung von Messinstrumenten und Qualitätssicherungssystemen, die von der Leica Camera AG auf Grundlage der Qualitätsstandards des Unternehmens zertifiziert wurden.
• Andere Namen, Unternehmens- und Produktbezeichnungen, die in diesem Dokument genannt werden, sind Markenzeichen oder eingetragene Markenzeichen der jeweiligen Unternehmen.

Inhalt

Informationen für Ihre Sicherheit 41 Vermeidung von Störungen 41 Beiliegendes Zubehör 42 Bezeichnungen und Funktionen der einzelnen Kamerateile 43 Aufsetzen des Objektivs 44 AF/MF-Umschaltung 45 Vorsichtsmaßnahmen 46 Fehlerbehebung 46 Spezifikationen 47

Informationen für Ihre Sicherheit

Halten Sie das Gerät so weit wie möglich von Geräten und Einrichtungen fern, die elektromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Nähe von Mobiltelefonen. Es könnten sonst Bild- und Tonstörungen auftreten.
• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehlfunktionen auftreten, schalten Sie die Kamera aus. Nehmen Sie den Akku heraus und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter wieder ein und schalten Sie die Kamera ein.

Bedeutung des nachstehend abgebildeten Symbols

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen. Dieses Symbol auf den Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie mit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfälle Strafgelder verhängt werden.

Vermeidung von Störungen

Handhabung des Objektivs - Achten Sie bei der Verwendung dieses Objektivs darauf, dass es nicht herunterfällt und keinen Stößen und übermäßiger Krafteinwirkung ausgesetzt wird. Andernfalls kann es zu Funktionsstörungen oder Schäden an diesem Objektiv und der Digital-Kamera kommen. - Schmutz auf der Linsenoberfläche (Wasser, Öl, Fingerabdrücke usw.) kann die Bilder beeinträchtigen. Wischen Sie die Objektivoberfläche vor und nach Aufnahmen vorsichtig mit einem weichen, trockenen Tuch ab. - Wenn das Objektiv nicht verwendet wird, bringen Sie den vorderen und hinteren Objektivdeckel an, damit sich keine Staub- oder anderen Partikel auf der Linse oder im Objektiv ansammeln. Um die Kontaktpunkte

() des Objektivs zu schützen, vermeiden Sie Folgendes. Anderenfalls kann es zu Fehlfunktionen kommen.

- Kontaktpunkte des Objektivs berühren. Zulassen, dass die

Kontaktpunkte des Objektivs verschmutzen. - Das Objektiv mit der Fassung nach unten ablegen.

Staub- und Spritzwasserschutz

• Die staub- und spritzwassergeschützte Konstruktion des Objektivs verhindert nicht vollständig das Eindringen von Staub oder Wassertropfen. Treffen Sie die folgenden Vorsichtsmaßnahmen, um einen angemessenen Staub- und Spritzwasserschutz zu gewährleisten. Wenn das Objektiv nicht richtig funktioniert, wenden Sie sich an Ihren Händler oder an Panasonic.
• Bringen Sie das Objektiv an eine Digitalkamera an, die staub- und spritzwasserdicht ist.
• Achten Sie beim Anbringen und Entfernen des Objektivs darauf, dass keinerlei Fremdmaterial wie Sand, Staub, Wassertropfen usw. auf Objektivfassungsgummi, Kontaktpunkte, Digitalkamera und Objektiv gelangen.
• Wenn das Objektiv Spritzwasser oder anderen Flüssigkeiten ausgesetzt wurde, wischen Sie es mit einem weichen, trockenen Tuch ab.
• Zur Verbesserung der Staub- und Spritzwasserdichtigkeit des Objektivs ist ein Objektivfassungsgummi am Bajonett angebracht.
• Durch das Objektivfassungsgummi kann es zu Schleifspuren an der Digitalkamera kommen. Dadurch wird die Leistung jedoch nicht beeinträchtigt.
• Für Informationen zum Austausch des Objektivfassungsgummis wenden Sie sich bitte an Panasonic.

■ Kondensation (Beschlagen des Objektivs)

• Kondensation tritt auf, wenn sich Umgebungstemperatur oder Luftfeuchtigkeit ändern. Seien Sie vorsichtig, da

dies Ablagerungen am Objektiv, Schimmelbildung und Funktionsstörungen verursachen kann. - Wenn Kondensation auftritt, schalten Sie die Digitalkamera aus und warten Sie ca. 2 Stunden lang. Die Kondensation hört von selbst auf, wenn sich die Digitalkameratemperatur der Umgebungstemperatur annähert. - Das Erscheinungsbild und die technischen Daten der in dieser Bedienungsanleitung beschriebenen Produkte können aufgrund von Weiterentwicklungen vom tatsächlichen Produkt abweichen.

Beiliegendes Zubehör

Überprüfen Sie, ob das gesamte Zubehör mitgeliefert wurde, bevor Sie das Produkt verwenden.

Die Produktnummern beziehen sich auf den Stand von Mai 2019. Änderungen sind vorbehalten.

DVPY1015Z

DVZE1036Z

1GE1Z253Z

VFC4605

1 Objektivbeutel 2 Gegenlichtblende 3 Objektivdeckel 4 Hinterer Objektivdeckel

• Zum Kaufzeitpunkt am Objektiv angebracht.

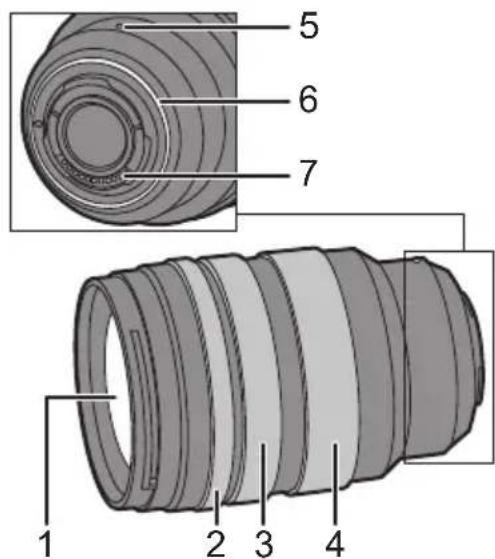

Bezeichnungen und Funktionen der einzelnen Kamerateile

1 Linsenfläche

2 Blendenring (ohne Rastung) Wenn die Digitalkamera auf AE-Modus mit Blendenpriorität oder auf manuellen Belichtungsmodus eingestellt ist, können Sie damit den Blendenwert einstellen.

• Sie können den Blendenwert an der Digital-Kamera einstellen, wenn Sie den

Blendenring auf die Position [A] stellen.

3 Schärfening

Durch Verschieben des Fokusrings nach vorn oder hinten können Sie zwischen Autofokus (AF) und manuellem Fokus (MF) umschalten. (→ 45) In der MF-Einstellung drehen Sie zum Scharfstellen den Fokusring.

4 Zoom-Ring

Ermöglicht das Zoomen in die Tele- oder Weitwinkelstellung.

5 Markierung zum Ansetzen des Objektivs 6 Objektivfassungsgummi 7 Kontaktpunkt

Hinweis

• Bei Aufnahmen mit dem Blitz der Digitalkamera kann es zu Abschattungen an den Bildschirmrändern kommen. Wir empfehlen die Verwendung der Weitwinkel-Streuscheibe oder eines externen Blitzlichts.
• Der Scharfpunkt kann sich verschieben, wenn Sie nach der Scharfstellung den Zoom benutzen. Wiederholen Sie die Scharfstellung.
• Wenn das AF-Betriebsgeräusch bei der Videoaufnahme störend ist, wird empfohlen, die Einstellung MF zu wählen. Die Blende kann nur dann mit dem Blendenring geregelt werden, wenn eine Digitalkamera von Panasonic am Objektiv angebracht ist. (Stand: Mai 2019)

Aufsetzen des Objektivs

Informationen zum Aufsetzen des Objektivs finden Sie in der Bedienungsanleitung Ihrer Digitalkamera.

• Setzen Sie das Objektiv nach dem Ausschalten der Digitalkamera auf.
• Setzen Sie das Objektiv nach dem Abnehmen des hinteren Objektivdeckels auf. Nachdem Sie das Objektiv von der Digitalkamera abgenommen haben, bringen Sie den vorderen und

hinteren Objektivdeckel an, damit sich keine Staub- oder anderen Partikel auf der Linse oder im Objektiv ansammeln.

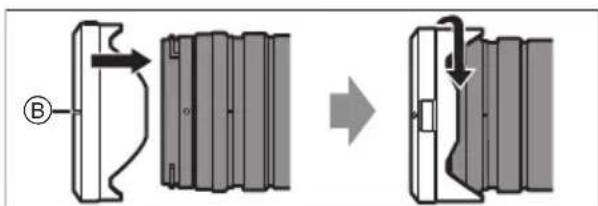

Gegenlichtblende aufsetzen

Halten Sie die Gegenlichtblende mit den Fingern wie in der Abbildung dargestellt.

• Halten Sie die Gegenlichtblende nicht so fest, dass sie verdreht oder verbogen wird.

1Richten Sie die

Markierung (A) an der Gegenlichtblende mit der Markierung am Rand des Objektivs ausrichten.

2Drehen Sie die

Gegenlichtblende in Pfeilrichtung, bis die Markierung 8 (an der Gegenlichtblende) an der Markierung am Objektivrand ausgerichtet ist.

• Bringen Sie die Gegenlichtblende an, indem Sie sie drehen, bis ein Klicken zu hören ist.

Entfernen einer Gegenlichtblende

Halten Sie die Gegenlichtblendentaste gedrückt, drehen Sie die Gegenlichtblende in Pfeilrichtung und entfernen Sie sie dann.

Hinweis

• Beim Transport kann die Gegenlichtblende in umgekehrter Richtung angebracht werden. 1 Nehmen Sie die Gegenlichtblende ab. 2 Richten Sie die Markierung ( ) an der Gegenlichtblende an der Markierung am Objektivrand aus. 3 Bringen Sie die Gegenlichtblende an, indem Sie sie in Pfeilrichtung drehen, bis ein Klicken zu hören ist.

• Es wird empfohlen, bei Blitzlichtaufnahmen die Gegenlichtblende abzunehmen, da diese das Blitzlicht möglicherweise blockiert. Um ein Herunterfallen des Objektivs zu vermeiden, sollen Sie das Objektiv beim Tragen niemals nur an der Gegenlichtblende festhalten.

■ Hinweise zur Verwendung von Filtern

• Es ist möglich, den Objektivdeckel und die Gegenlichtblende bei bereits aufgesetzten Filtern zu verwenden.
• Beim gleichzeitigen Anbringen mehrerer Filter kann es zu Abschattungen in den aufgenommenen Bildern kommen.
• Außer Filtern können keine anderen Objekte – etwa Vorsatzlinsen oder Adapter – vor dem Objektiv angebracht und in Kombination mit diesen Objektiv verwendet werden.

Durch Anbringen solcher Objekte kann es zu Beschädigungen des Objektivs kommen.

AF/MF-Umschaltung

Um zwischen AF und MF umzuschalten, verschieben Sie den Fokusring A nach vorn oder hinten (Fokuskupplungsmechanik).

• Wenn die Digitalkamera auf MF eingestellt ist, ist unabhängig von der Stellung des Fokusrings die manuelle Fokussierung (MF) aktiviert.
• Beachten Sie die Entfernungsanzeige (B), wenn Sie die manuelle Fokussierung verwenden. Nutzen Sie sie als Hilfestellung beim Fokussieren.

Vorsichtsmaßnahmen

• Sprühen Sie keine Insektizide oder flüchtige Chemikalien auf das Objektiv.
• Falls solche Substanzen auf das Objektiv gelangen, könnten sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
• Richten Sie das Objektiv nicht gegen die Sonne oder andere starke Lichtquellen.
• Das Objektiv könnte zu viel Licht aufnehmen, was zu Bränden oder Fehlfunktionen führen kann.
• Nicht verwenden, während das Objektiv bei niedrigen Temperaturen über längere Zeiträume direkt berührt wird.
• Bei Kälte (unter 0 °C, z. B. auf Skipisten) kann ein längeres Berühren der Metallteile des Objektivs zu Hautverletzungen führen. Tragen Sie Handschuhe o. ä., wenn Sie das Objektiv über einen längeren Zeitraum hinweg verwenden.
• Verwenden Sie beim Reinigen vorsichtige Wischbewegungen mit einem weichen, trockenen und staubfreien Tuch.
• Verwenden Sie zur Reinigung des Geräts keine Lösungsmittel wie Waschbenzin, Verdünner, Alkohol, Küchenreiniger etc., da diese zur Verformung des Gehäuses oder zum Ablösen der Beschichtung führen können.
• Verwenden Sie keine mit Chemikalien getränkten Reinigungstücher.
• Gegenstände aus Gummi, PVC oder ähnlichen Materialien dürfen nicht für längere Zeit mit dem Objektiv in Berührung kommen.
• Verändern und zerlegen Sie diese Produkte nicht.
• Wenn das Objektiv über einen längeren Zeitraum nicht benutzt wird, wird die Lagerung mit einem Trockenmittel (Kieselgel) empfohlen.
• Wenn das Objektiv über längere Zeit nicht benutzt wurde, überprüfen Sie vor einer Aufnahme alle Teile des Objektivs.
• Verwenden Sie die Gegenlichtblende nicht unter den folgenden Bedingungen und lagern Sie sie auch nicht unter den folgenden Bedingungen, da es ansonsten zu Bedienproblemen und Funktionsstörungen kommen kann:
• Bei direktem Sonnenlicht oder im Sommer an der Küste
• An Orten mit hohen Temperaturen, hoher Feuchtigkeit oder starken Temperatur-/Feuchtigkeitsschwankungen - an sandigen oder staubigen Orten
• Bei einem Brand
• In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
• Wenn das Objektiv durch Wasser nass werden kann
• Wo Erschütterungen vorhanden sind - in einem Fahrzeug
• Siehe auch die Bedienungsanleitung der Digitalkamera.

Fehlerbehebung

Beim Ein- oder Ausschalten der Digitalkamera oder beim Schütteln des Objektivs ist ein Rattern o. ä. zu hören.

Beim Aufnehmen von Bildern ist ein Geräusch aus dem Objektiv zu hören.

• Dieses Geräusch entsteht durch die Bewegung des Objektivs und die Betätigung der Blende. Es handelt sich nicht um eine Fehlfunktion.

Spezifikationen

Die Spezifikationen können zur Leistungsverbesserung ohne Ankündigung geändert werden. WECHSELOBJEKTIV FÜR DIGITAL-KAMERA “LEICA DG VARIO-SUMMILUX 10-25 mm/F1.7 ASPH.”

Fassung

Micro Four Thirds-Anschluss

Brennweite

f=10 mm bis 25 mm (Kleinbild-Äquivalent: 20 mm bis 50 mm)

Objektivaufbau

17 Elemente in 12 Gruppen (3 asphärische Linsen, 4 ED-Linsen, 1 UHR-Linse)

Blende

9 Blendenlamellen/Runde Blende

Maximale Blendenöffnung

F1.7

Minimale Blende

F16

Bildwinkel

94° (Weitwinkel) bis 47° (Tele)

Scharfebereich

0,28 m bis ∞ (von der Bezugslinie für Fokusentfernung)

Maximale Vergroßerung

0,14× (Kleinbild-Äquivalent: 0,28×)

Optischer bildstabilisator

Nein

Filterdurchmesser

77 mm

Max. Durchmesser

Ø87,6 mm

Gesamtlänge

Ca. 128 mm (vom Rand des Objektivs bis zur Grundseite der Objektivfassung)

Gewicht

Ca. 690 g

Staub- und Spritzwasserschützt

Ja

Empfohlene Betriebstemperatur

-10 °C bis 40 °C

Zulässige relative Luftfeuchtigkeit

10%RH bis 80%RH
