HXA025E - Objektiv PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Wechselobjektiv für Digitalkamera
Marke	Panasonic
Modell	HXA025E (LEICA DG SUMMILUX 25 mm/F1.4 II ASPH.)
Bajonett	Micro Four Thirds
Brennweite	f=25 mm (35 mm-Äquivalent: 50 mm)
Maximale Blende	F1.4
Minimale Blende	F16
Optischer Aufbau	9 Linsen in 7 Gruppen (2 asphärische Linsen, 1 UHR-Linse)
Bildwinkel	47°
Mindestfokusabstand	0,3 m (0,98 ft)
Maximaler Abbildungsmaßstab	0,11× (35 mm-Äquivalent: 0,22×)
Filterdurchmesser	46 mm
Maximaler Durchmesser	∅63 mm (2,5 in)
Gesamtlänge	Ca. 54,5 mm (2,1 in)
Gewicht	Ca. 205 g (0,452 lb)
Stromversorgung	Passiv (keine Batterie erforderlich)
Staub- und Spritzwasserschutz	Ja (mit Gummidichtung am Bajonett)
Nanobeschichtung	Ja
Betriebstemperatur	0 °C bis 40 °C (32 °F bis 104 °F)
Zulässige Luftfeuchtigkeit	10 % bis 80 %
Mitgeliefertes Zubehör	Tasche, Gegenlichtblende, vordere und hintere Abdeckkappe
Wartung und Reinigung	Staub ausblasen, mit einem weichen, trockenen Tuch abwischen. Lösungsmittel, Alkohol und Chemikalien vermeiden.
Sicherheit	Nicht direkter Sonneneinstrahlung oder flüchtigen Substanzen aussetzen. Von Kindern fernhalten. Nicht zerlegen.
Ersatzteile und Reparierbarkeit	Eingeschränkte Garantie 1 Jahr (Kanada). Gummiring über Panasonic ersetzen.
Allgemeine Informationen	Hergestellt für Micro Four Thirds-Kameras. Firmware-Update über Panasonic-Website.

Häufig gestellte Fragen - HXA025E PANASONIC

Welche Kameras sind mit dem Panasonic HXA025E-Objektiv kompatibel?

Dieses Objektiv ist mit allen Digitalkameras mit Micro Four Thirds-Bajonett kompatibel. Es kann nicht an älteren Four Thirds-Gehäusen montiert werden.

Was ist der minimale Fokusabstand?

Der minimale Fokusabstand beträgt 0,3 m (0,98 ft) ab der Fokussierungsbezugslinie.

Wie reinige ich das Objektiv?

Verwenden Sie einen Blasebalg zum Entfernen von Staub, wischen Sie dann vorsichtig mit einem weichen, trockenen Tuch. Keine Lösungsmittel, Alkohol oder chemische Tücher verwenden.

Ist das Objektiv staub- und spritzwassergeschützt?

Ja, es hat eine Gummidichtung am Bajonett. Es ist staub- und spritzwassergeschützt, aber nicht für vollständiges Eintauchen geeignet.

Welchen Filter kann ich verwenden?

Der Filterdurchmesser beträgt 46 mm. Sie können einen Filter und die Kappe oder die Gegenlichtblende darüber anbringen. Vermeiden Sie das Stapeln mehrerer Filter, um Vignettierung zu verhindern.

Wie installiere ich die Gegenlichtblende?

Richten Sie die Markierungen an der Gegenlichtblende und am Objektiv aus, drehen Sie dann in Pfeilrichtung, bis es einrastet. Zum Entfernen in die entgegengesetzte Richtung drehen.

Was tun, wenn das Objektiv beim Autofokus Geräusche macht?

Die Geräusche sind normal und werden durch die Bewegung der Elemente und den Blendenmechanismus verursacht. Für Videos wird empfohlen, auf manuelle Fokussierung (MF) umzuschalten, um das Geräusch zu reduzieren.

Wie lagere ich das Objektiv bei längerer Nichtnutzung?

Entfernen Sie den Akku aus der Kamera, setzen Sie die vordere und hintere Abdeckkappe auf, und lagern Sie das Objektiv an einem trockenen Ort mit Kieselgel (Trockenmittel). Vermeiden Sie feuchte oder staubige Umgebungen.

Kann ich dieses Objektiv mit einem Adapter an anderen Bajonetten verwenden?

Das Objektiv ist ausschließlich für das Micro Four Thirds-Bajonett ausgelegt. Die Verwendung von Adaptern wird nicht empfohlen und könnte das Objektiv oder die Kamera beschädigen.

Wo finde ich das neueste Firmware-Update?

Sie können Updates auf der Panasonic-Support-Website herunterladen: https://panasonic.jp/support/global/cs/dsc/ (nur auf Englisch).

BEDIENUNGSANLEITUNG HXA025E PANASONIC

WECHSELOBJEKTIV FÜR DIGITAL-KAMERA

Vielen Dank für Ihren Kauf dieses Panasonic-Produkts. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Das Objektiv kann mit einer Digital-Kamera verwendet werden, welche mit dem Objektivanschluss-Standard für das Micro Four Thirds™-System kompatibel ist.

• Objektive dieser Ausführung lassen sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen.
• Zum reibungslosen Aufnehmen wird empfohlen, die Firmware von Digital-Kamera/Objektiv auf die neueste Version zu aktualisieren.

• Um aktuelle Informationen zur Firmware einzusehen oder die Firmware herunterzuladen, rufen Sie die unten aufgeführte Support-Website auf: https://panasonic.jp/support/global/cs/dsc/ (Nur Englisch)

• Micro Four Thirds und die für Micro Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Corporation in Japan, den USA, der EU und anderen Ländern.
  • Four Thirds und die für Four Thirds verwendeten

Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Corporation in Japan, den USA, der EU und anderen Ländern.

• LEICA ist ein eingetragenes Markenzeichen der Leica Microsystems IR GmbH. SUMMILUX ist ein eingetragenes Markenzeichen der Leica Camera AG.
  Die Herstellung der LEICA DG-Objektive erfolgt unter Verwendung von Messinstrumenten und Qualitätssicherungssystemen, die von der Leica Camera AG auf Grundlage der Qualitätsstandards des Unternehmens zertifiziert wurden.
• Andere Namen, Unternehmens- und Produktbezeichnungen, welche in diesem Dokument genannt werden, sind Markenzeichen oder eingetragene Markenzeichen der jeweiligen Unternehmen.

Inhalt

Informationen für Ihre Sicherheit...... 39

Vermeidung von Störungen 39

Beiliegendes Zubehör......40

Bezeichnungen und Funktionen der einzelnen

Kamerateile.... 41

Aufsetzen des Objektivs 42

Vorsichtsmaßnahmen 43

Fehlerbehebung.... 43

Spezifikationen 44

Informationen für Ihre Sicherheit

Halten Sie das Gerät so weit wie möglich von Geräten und Einrichtungen fern, die elektromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Nähe von Mobiltelefonen. Es könnten sonst Bild- und Tonstörungen auftreten.
• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehlfunktionen auftreten, schalten Sie die Kamera aus. Nehmen Sie den Akku heraus und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter wieder ein und schalten Sie die Kamera ein.

-Bedeutung des nachstehend abgebildeten Symbols-

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Vermeidung von Störungen

■ Handhabung des Objektivs

• Achten Sie bei der Verwendung dieses Objektivs darauf, dass es nicht herunterfällt und keinen Stößen und übermäßiger Krafteinwirkung ausgesetzt wird. Andernfalls kann es zu Funktionsstörungen oder Schäden an diesem Objektiv und der Digital-Kamera kommen.
• Die Bilder können durch Staub, Schmutz und Verschmutzungen (Wasser, Öl, Fingerabdrücke usw.) auf der Linsenoberfläche beeinträchtigt werden. Verwenden Sie vor und nach dem Aufnehmen einen Blasebalg, um Staub und Schmutz von der Oberfläche des Objektivs zu entfernen, und wischen Sie es dann vorsichtig mit einem weichen, trockenen Tuch ab, um Verschmutzungen zu entfernen.
• Wenn das Objektiv nicht verwendet wird, bringen Sie den vorderen und hinteren Objektivdeckel an, damit sich keine Staub- oder anderen Partikel auf der Linse oder im Objektiv ansammeln.
• Um die Kontaktpunkte (A) des Objektivs zu schützen, vermeiden Sie Folgendes. Anderenfalls kann es zu Fehlfunktione kommen.

- Kontaktpunkte des Objektivs berühren.

– Zulassen, dass die Kontaktpunkte des Objektivs verschmutzen.

– Das Objektiv mit der Fassung nach unten ablegen.

■ Staub- und Spritzwasserschützt

- Die staub- und spritzwassergeschützte Konstruktion des Objektivs verhindert nicht vollständig das Eindringen von Staub oder Wassertropfen. Treffen Sie die folgenden Vorsichtsmaßnahmen, um einen angemessenen Staub- und Spritzwasserschutz zu gewährleisten. Wenn das Objektiv nicht richtig funktioniert, wenden Sie sich an Ihren Händler oder an Panasonic.

- Bringen Sie das Objektiv an eine Digitalkamera an, die staub- und spritzwasserdicht ist.

– Achten Sie beim Anbringen und Entfernen des Objektivs darauf, dass keinerlei Fremdmaterial wie Sand, Staub, Wassertropfen usw. auf Objektivfassungsgummi, Kontaktpunkte, Digital-Kamera und Objektiv gelangen.

- Wenn das Objektiv Spritzwasser oder anderen Flüssigkeiten ausgesetzt wurde, wischen Sie es mit einem weichen, trockenen Tuch ab.

- Zur Verbesserung der Staub- und Spritzwasserdichtigkeit des Objektivs ist ein Objektivfassungsgummi am Bajonett angebracht.

– Durch das Objektivfassungsgummi kommt es zu Schleifspuren an der Digital-Kamera. Dadurch wird die Leistung jedoch nicht beeinträchtigt.

– Für Informationen zum Austausch des Objektivfassungsgummis wenden Sie sich bitte an Panasonic.

■ Kondensation (Beschlagen des Objektivs)

- Kondensation tritt auf, wenn sich Umgebungstemperatur oder Luftfeuchtigkeit ändern. Seien Sie vorsichtig, da dies Ablagerungen am Objektiv, Schimmelbildung und Funktionsstörungen verursachen kann.

- Wenn Kondensation auftritt, schalten Sie die Digital-Kamera aus und warten ca. 2 Stunden lang. Die Kondensation hört von selbst auf, wenn sich die Digital-Kameratemperatur an die Umgebungstemperatur annähert.

- Das Erscheinungsbild und die technischen Daten der in dieser Bedienungsanleitung beschriebenen Produkte können aufgrund von Weiterentwicklungen vom tatsächlichen Produkt abweichen.

Beiliegendes Zubehör

Überprüfen Sie, ob sämtliches Zubehör mitgeliefert wurde, bevor Sie das Produkt verwenden. Die Produktnummern beziehen sich auf den Stand von August 2019. Änderungen sind vorbehalten.

VFC4456

21

DZE2HXA025Z

VYF3510

3

VFC4605

1 Objektivbeutel

2 Gegenlichtblende

3 Objektivdeckel

4 Hinterer Objektivdeckel *

* Zum Kaufzeitpunkt am Objektiv angebracht.

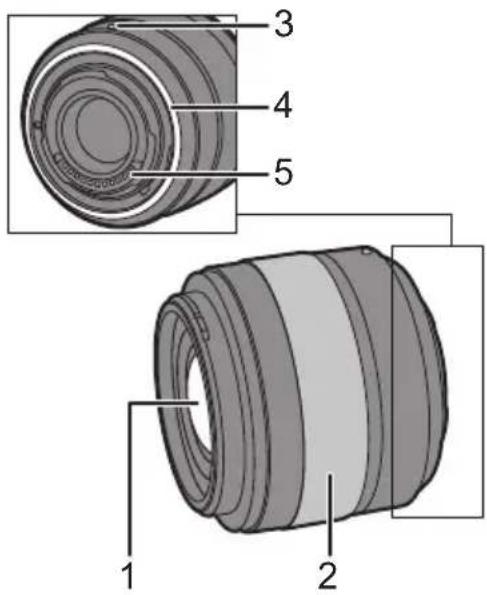

Bezeichnungen und Funktionen der einzelnen Kamerateile

1 Linsenfläche
2 Schärfenring

In der MF-Einstellung drehen Sie zum Scharfstellen den Fokusring.

3 Markierung zum Ansetzen des Objektivs
4 Objektivfassungsgummi
5 Kontaktpunkt

Hinweis

• Wenn das AF-Betriebsgeräusch bei der Videoaufnahme störend ist, wird empfohlen, die Einstellung MF zu wählen.
• Wenn die Änderungen am Bildschirm während des AF-Betriebs bei der Videoaufnahme störend sind, wird empfohlen, die Aufnahme mit der Einstellung MF durchzuführen.

Aufsetzen des Objektivs

Informationen zum Aufsetzen des Objektivs finden Sie in der Bedienungsanleitung Ihrer Digitalkamera.

• Setzen Sie das Objektiv nach dem Ausschalten der Digitalkamera auf.
• Setzen Sie das Objektiv nach dem Abnehmen des hinteren Objektivdeckels auf.
• Nachdem Sie das Objektiv von der Digitalkamera abgenommen haben, bringen Sie den vorderen und hinteren Objektivdeckel an, damit sich keine Staub- oder a Linse oder im Objektiv ansam

■ Gegenlichtblende aufsetzen

1 Setzen Sie die Gegenlichtblende so auf das Objektiv, dass die kurzen Seiten oben und unten sind.

2 Drehen Sie die Gegenlichtblende in Pfeilrichtung, bis die Markierung an der Gegenlichtblende an der

Markierung am Objektivrand ausgerichtet ist Ⓐ.

- Bringen Sie die Gegenlichtblende an, indem Sie sie drehen, bis ein Klicken zu hören ist.

■ Entfernen einer Gegenlichtblende

- Um die Gegenlichtblende abzunehmen, drehen Sie sie in umgekehrter Richtung als beim Anbringen.

Hinweis

• Halten Sie die Gegenlichtblende beim Anbringen oder Abnehmen an den kurzen Seiten fest.
• Es wird empfohlen, bei Blitzlichtaufnahmen die Gegenlichtblende abzunehmen, da diese das Blitzlicht möglicherweise blockiert.
• Um ein Herunterfallen des Objektivs zu vermeiden, sollten Sie das Objektiv beim Tragen niemals nur an der Gegenlichtblende festhalten.

■ Hinweise zur Verwendung von Filtern

• Es ist möglich, den Objektivdeckel und die Gegenlichtblende bei bereits aufgesetzten Filtern zu verwenden.
• Beim gleichzeitigen Anbringen mehrerer Filter kann es zu Abschattungen in den aufgenommenen Bildern kommen.
• Außer Filtern können keine anderen Objekte – etwa Vorsatzlinsen oder Adapter – vor dem Objektiv angebracht und in Kombination mit diesem Objektiv verwendet werden. Durch Anbringen solcher Objekte kann es zu Beschädigungen des Objektivs kommen.

Vorsichtsmaßnahmen

• Sprühen Sie keine Insektizide oder flüchtige Chemikalien auf das Objektiv.
  – Falls solche Substanzen auf das Objektiv gelangen, könnten sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
• Richten Sie das Objektiv nicht gegen die Sonne oder andere starke Lichtquellen.
  – Das Objektiv könnte zu viel Licht aufnehmen, was zu Bränden oder Fehlfunktionen führen kann.
• Verwenden Sie beim Reinigen vorsichtige Wischbewegungen mit einem weichen, trockenen und staubfreien Tuch.
• Verwenden Sie zur Reinigung des Geräts keine Lösungsmittel wie Waschbenzin, Verdünner, Alkohol, Küchenreiniger etc., da diese zur Verformung des Gehäuses oder zum Ablösen der Beschichtung führen können.
• Verwenden Sie keine mit Chemikalien getränkten Reinigungstücher.
• Gegenstände aus Gummi, PVC oder ähnlichen Materialien dürfen nicht für längere Zeit mit dem Objektiv in Berührung kommen.
• Verändern und zerlegen Sie dieses Produkt nicht.
• Wenn das Objektiv über einen längeren Zeitraum nicht benutzt wird, wird die Lagerung mit einem Trockenmittel (Kieselgel) empfohlen.

• Wenn das Objektiv über längere Zeit nicht benutzt wurde, überprüfen Sie vor einer Aufnahme alle Teile des Objektivs.

• Verwenden Sie die Gegenlichtblende nicht unter den folgenden Bedingungen und lagern Sie sie auch nicht unter den folgenden Bedingungen, da es ansonsten zu Bedienproblemen und Funktionsstörungen kommen kann:
  – Bei direktem Sonnenlicht oder im Sommer an der Küste
  – An Orten mit hohen Temperaturen, hoher Feuchtigkeit oder starken Temperatur-/Feuchtigkeitsschwankungen
  – An sandigen oder staubigen Orten

• Bei einem Brand
  – In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
• Wenn das Objektiv durch Wasser nass werden kann
  – Wo Erschütterungen vorhanden sind
  – In einem Fahrzeug
• Siehe auch die Bedienungsanleitung der Digitalkamera.

Fehlerbehebung

Beim Ein- oder Ausschalten der Digitalkamera oder beim Schütteln des Objektivs ist ein Rattern o. ä. zu hören.

Beim Aufnehmen von Bildern ist ein Geräusch aus dem Objektiv zu hören.

- Dieses Geräusch entsteht durch die Bewegung des Objektivs und die Betätigung der Blende. Es handelt sich nicht um eine Fehlfunktion.

Spezifikationen

Die Spezifikationen können zur Leistungsverbesserung ohne Ankündigung geändert werden. WECHSELOBJEKTIV FÜR DIGITAL-KAMERA "LEICA DG SUMMILUX 25 mm/F1.4 II ASPH."

Fassung Micro Four Thirds-Anschluss
Brennweite f=25 mm (Kleinbild-Äquivalent: 50 mm)
Objektivaufbau	9 Elemente in 7 Gruppen (2 asphärische Linsen, 1 UHR-Linse)
Blende 7 Blendenlamellen/Runde Blende
Maximale Blendenöffnung F1.4
Minimale Blende F16
Bildwinkel 47°
Schärfebereich	0,3 m bis ∞ (von der Bezugslinie für Fokusentfernung)
Maximale Vergrößerung	0,11× (Kleinbild-Äquivalent: 0,22×)
Optischer bildstabilisator Nein
Filterdurchmesser 46 mm
Max. Durchmesser ∅63 mm
Gesamtlänge	Ca. 54,5 mm (vom Rand des Objektivs bis zur Grundseite der Objektivfassung)
Gewicht Ca. 205 g
Nano-Oberflächenbeschichtung	Ja
Staub- und Spritzwasserschützt	Ja
Empfohlene Betriebstemperatur	0 °C bis 40 °C
Zulässige relative Luftfeuchtigkeit	10%RH bis 80%RH
